Термоголовки для радиаторов отопления: устройство и особенности установки

Решая создать в доме систему автономного отопления, владелец рассчитывает, чтобы она была достаточно надежной, демонстрировала высокую эффективность в работе и требовала минимум затрат в обслуживании. Несмотря на то что эта задача имеет множество вариантов решения, все же чаще всего собственники выбирают такой метод, как установка радиаторов отопления с терморегуляторами. Особенностью их является то, что эти устройства способны поддерживать в помещении тепловой режим на требуемом уровне.

Естественно, у этих приспособлений имеются и альтернативы, коими являются запорно-регулирующая арматура и шаровые краны, а также конусные вентили. Однако из-за минусов, которые присущи этим изделиям, их использование не является эффективным.

Особенности регулировки температуры шаровым краном и вентилем:

Приступая к установке радиаторов с применением вентиля либо шарового крана, следует учитывать, что:

  1. Во время настройки при помощи шарового крана можно выбрать любое из следующих положений — «закрыто» и «открыто». Если же рабочий элемент перевести в промежуточное положение, то это может нарушить герметичность соединения;
  2. Следует быть осторожным с открыванием шарового крана. Если это делать слишком резко, то может возникнуть сильный гидравлический удар. В этом случае высока вероятность поломки радиатора либо уменьшения его прочности.

Эффективным решением, позволяющим устранить эти недостатки, является добавление в систему такого приспособления, как термоголовка. С помощью этого устройства значительно легче настраивать теплоотдачу. Соответственно, у владельца появляется возможность уменьшить расходы на оплату отопления.

Конструкция термоголовок

Несмотря на то что сегодня на рынке доступно множество термоголовок от разных производителей, в целом они имеют общее устройство, которое может отличаться лишь отдельными элементами.

Основу конструкции этих изделий образуют два узла, являющиеся самостоятельными устройствами:

  • Клапан;
  • Термостатический элемент.

Основное предназначение клапана заключается в настройке процесса подачи воды. В продаже доступны прямые и угловые клапаны. Также этот элемент может быть изготовлен в типовых решениях RTD-G и RTD-N.

Принцип работы устройств

  1. Термоголовка состоит из сильфона, который содержит легкоиспаряющиеся пары либо жидкость, подвергаясь давлению в процессе работы;
  2. Давление для рабочего узла выбирается с учетом температуры его зарядки. Для ее настройки в сильфоне предусмотрена специальная пружина, которая сжимается со строго определенной силой.
  3. По мере нагрева воздуха определенное его количество превращается в пар, что приводит к увеличению давления в устройстве;
  4. В подобных условиях сильфон приобретает увеличенные габариты, что заставляет золотник клапана двигаться в сторону закрытия отверстия, которое позволяет теплоносителю циркулировать в контуре в сторону внутренней части отопительного устройства;
  5. Сильфон остается задействован в подобном режиме до полного восстановления равновесия в системе;
  6. Небольшое охлаждение окружающего пространства запускает процесс конденсации, что приводит к снижению давления и восстановления сильфона до прежних размеров;
  7. На фоне произошедших изменений золотник начинает двигаться в сторону открытия до полного восстановления равновесия в системе.

Если радиаторы оснащены таким термостатом, то нет никакой опасности, что он приобретет ту же температуру, как и вода, циркулирующая в водопроводе. Это связано с устройством этих элементов, благодаря которому регулятор задействуется лишь в тех случаях, когда наблюдаются колебания температуры воздуха в помещении. Этот эффект достигается за счет пара сильфона, который в любой ситуации скапливается в самой охлажденной зоне прибора. Таким образом, он всегда расположен на максимальном расстоянии от клапана, которому передается тепло от воды.

Очень важно обеспечить защиту от теплого воздуха, который создает радиатор отопления. Эту задачу способны решить термоголовки, которые должны размещаться строго горизонтально. Хотя чаще всего так и поступают, можно сделать все иначе — установить выносной датчик.

Выбор термоголовоки

На этапе выбора терморегулятора следует обращать внимание на такую характеристику, как заполнение, которое бывает жидкостным либо газонаполненным. Если используется жидкость, то возможности устройства позволяют сообщать исполнительному механизму о том, насколько изменилась температура. Но жидкостное устройство обладает серьезным минусом: оно демонстрирует повышенную инерционность, чем и отличается от газонаполненных приборов. Использование последних не позволяет добиться высокоточной реакции со стороны исполнительного элемента, однако все они будут это делать гораздо быстрее.

Еще до того как определиться с маркой и моделью оборудования, нужно решить, как именно будет установлен их измерительный узел. Скажем, про термоголовки для радиаторов Danfoss можно отметить, что они предусматривают несколько вариантов исполнения: с выносным либо встроенным датчиком, а также есть модели, которые позволяют управлять работой термостатического элемента на расстоянии с помощью специального пульта.

Чаще всего на радиаторах можно встретить термоголовки со встроенным датчиком. Уже по названию этой категории устройств можно понять, как именно размещен действующий элемент. В процессе установки радиаторов отопления, которые оснащены термоэлементами этого типа, важно помнить о том, что:

  1. Если для элемента более подходящим является вертикальное размещение, то следует рассмотреть вариант с покупкой иных устройств. Дело в том, что при использовании встроенного термодатчика будут наблюдаться небольшие неточности в работе, причиной которых является увеличенный нагрев, создаваемый исходящими конвекционными потоками.
  2. Для датчика подобного типа допустимым является лишь горизонтальное размещение.

Думать об установке термостатических элементов с возможностью дистанционного управления стоит лишь тогда, когда схема размещения отопительных устройств не позволяет владельцу добраться до них. Среди рассматриваемой категории устройств довольно часто потребители устанавливают модели Danfoss R. A. 5068 или RA 5074.

Технология монтажа и ввода в эксплуатацию

Монтаж

Установка радиаторов отопления сопровождается размещением клапана на входном отверстии отопительного радиатора, для чего используется стандартный гаечный ключ. Причем его следует разместить так, чтобы теплоноситель циркулировал в том же направлении, что и стрелка на корпусе. Для правильного выполнения монтажа термостатических элементов нужно придерживаться инструкций, которые в большинстве случаев производители прикладывают к упаковке оборудования. Стоит заметить, что выбрать оптимальный тепловой режим можно еще перед установкой датчика. Нужно всего лишь выполнить необходимые манипуляции с защитным колпачком, который располагается на корпусе клапана.

Настройка термоголовки

Термостатические элементы позволяют выбрать любую температуру в рамках диапазона 6–26 ˚С. Это дает возможность настроить тепловой режим с учетом особенностей каждого конкретного помещения в доме. Впоследствии не придется следить за температурой, так как она будет поддерживаться автоматически. При необходимости она будет понижена или повышена.

Изменение параметров термостата происходит довольно просто. Это делается путем перевода рукоятки в позицию, при которой индексы на корпусе совместятся с меткой либо стрелкой. По этим индексам легко понять, в каком температурном режиме функционируют термоголовки для радиаторов.

Также у пользователя есть возможность отрегулировать диапазон температуры Хр (Р-зона). Если он превысит критических значений, то это приведет к переводу конуса клапана из одного крайнего положения в другое. Если радиаторы оснащены терморегуляторами, выполненными с расчетом на европейские стандарты, то для последних этот параметр имеет значение 2 ˚С.

Особое внимание следует уделить Р-зоне: она будет уменьшаться по мере снижения пропускной способности клапана. Если потребуется, то владелец имеет возможность выставить нижний и верхний пределы для рабочего диапазона. Для получения больших сведений об этом параметре следует заглянуть в инструкцию, которая прилагается к прибору.

Таким образом, для эффективного использования такого устройства, как термоголовка следует не только правильно его выбрать, но и настроить. Тогда помимо создания оптимального теплового режима у владельца появится возможность и для экономии на отоплении. Ведь чаще всего потребители не догадываются о том, что у каждого из них есть возможность платить меньше за обогрев своего дома. Причем, чтобы в полной мере ощутить всю пользу от такого устройства, как термоголовка не требуется вносить серьезные изменения в конструкцию радиатора и тратить большие деньги за установку.

Затраченные усилия в полной мере компенсируются положительным эффектом, который не ограничивается только созданием оптимального микроклимата.

Оцените статью: Поделитесь с друзьями!

Как выбрать термоголовку для радиатора отопления

В настоящее время вопрос энергосбережения стоит достаточно актуально, так как происходит постоянное повышение стоимости энергоносителей.

Одним из решений, позволяющих экономить тепловую энергию в доме, является терморегулятор для радиатора, при установке которого можно получить уменьшение расхода тепла до 25%, а и при правильном регулировании, и до 50%.

Правильно подобранные термоголовки (термостатические регуляторы), позволяют не только получить отопительную систему экономной и энергоэффективной по расходу теплоносителя, но что немало важно получить максимальный комфорт в конкретном помещении в холодное время года. Для этого целесообразно правильно выбрать термоголовки с учетом Вашей системы отопления и расположения радиаторов, о чем и пойдет речь в этой статье.

  1. по резьбе клапана
  2. для какого радиатора
  3. по внешнему виду
  4. по цвету

Назначение термоголовки

Термоголовки (термостатические регуляторы) — это термостатические контролирующие механизмы автоматического действия в современных системах отопления для поддержания необходимой комнатной температуры в помещениях. Работая в комплекте с термостатическим клапаном термоголовки позволяют значительно увеличить энергоэффективность квартиры, коттеджа или всего здания в целом.

Первые радиаторные термостаты, предназначенные для поддержания постоянной комнатной температуры, начали производится еще в 1943 году фирмой Danfoss, и со временем многие европейские производители только постоянно улучшают технические параметры, дизайн термостатических головок, внедряют инновационные технологии и выпускают очень эффективные изделия.

Основная задача термоголовки – воспринимать температуру окружающей среды и посредством воздействия на регулирующий механизм термостатического клапана, ограничивать или увеличивать поток теплоносителя, который поступает в отопительный прибор. Такой метод регулирования называется количественным, поскольку термостатический клапан определяет количество поступающего в радиатор теплоносителя, регулируя таким образом теплоотдачу непосредственно радиатора.

Устройство термоголовки. Термостатический регулятор имеет корпус, специальный сильфон с наполнителем, реагирующим на изменения температуры воздуха, шток термостатического элемента, присоединительный механизм, позволяющий зафиксировать термоголовку на термостатическом клапане. В середине корпуса термоголовки находится специальный сильфон, который заполнен средой термочувствительной к изменениям окружающей температуры воздуха.

Работа термоголовки заключается в следующем, нагретый комнатный воздух воздействует на термочувствительный наполнитель, который находится в замкнутом пространстве, в результате он начинает расширяться.

При этом сам сильфон увеличивается в объеме и через шток термоголовки воздействует на шток термостатического клапана.

Наполнитель в современных термоголовках бывает двух видов: жидкостной или газоконденсатный.

При производстве жидкостных терморегуляторов применяют специальные наполнители – ацетон, толуол или их производные, в газовых– используется газоконденсатный заполнитель. Жидкостные термоголовки являются более распространёнными, так как процесс производства таких терморегуляторов проще, а газоконденсатные комнатные терморегуляторы довольно новое направление.

Отличаются они скоростью срабатывания, жидкостные уступают по времени регулирования комнатной температуры газоконденсатным.

(С более детальной информацией про работу термоголовок Вы можете ознакомиться в нашей статье Устройство и принцип работы термоголовки для радиаторов).

Виды термоголовок

Термоголовки бывают различных типов, и многие производители предлагают их в таких модификациях:

Термоголовки с встроенным термоэлементом. Это обычные терморегуляторы для радиаторов отопления, которые устанавливаются в большинстве случаев. Так как обычно имеется возможность установить терморегулятор горизонтально по отношению к полу, чтобы комнатный воздух имел свободный доступ к корпусу термоголовки.



Термоголовки с выносным температурным датчиком. Эти терморегуляторы применяются если нет возможности установить термоголову горизонтально либо монтаж затруднен другими причинами. Например, радиаторы отопления расположены за плотными шторами, в непосредственной близости от термоголовки находится дополнительный источник тепла, радиатор расположен под подоконником большой ширины. В таких случаях применяются термоголовы с выносным датчиком температуры с капиллярной трубкой длиной 2, или 5, или 10 метров.

Термоголовки с внешним регулятором. Применяются в тех же случаях, как и термоголовки с выносным датчиком. Отличие в том, что регулятор температуры находится непосредственно на стене, это очень удобно, когда доступ до радиаторов очень сильно затруднен в результате установки декоративных решеток либо мебели.



Антивандальные термоголовки.  Обычно устанавливаются в зданиях общественного пользования, таких как детские сады, школы, больницы, офисные или торговые центры. Это позволяет исключить или ограничить доступ к термоэлементам от неквалифицированного или несанкционированного вмешательства.

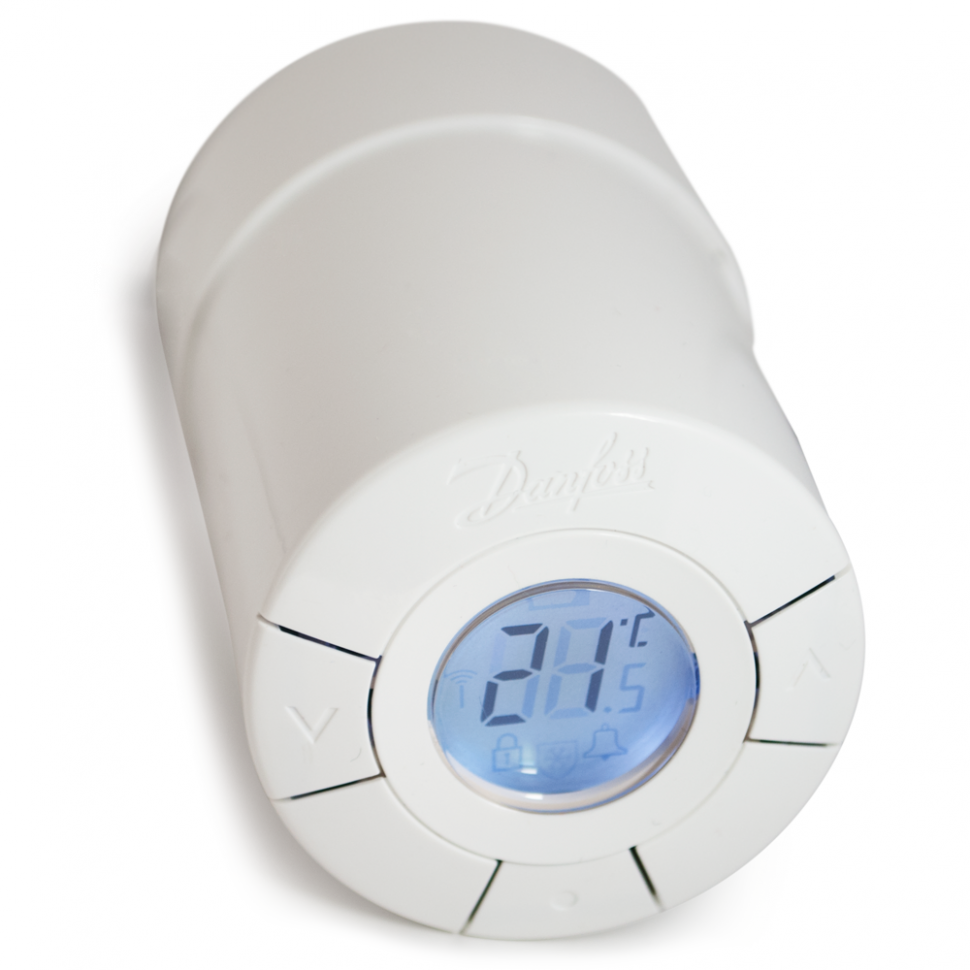

Электронные (программируемые) термоголовки. Отличие программируемых терморегуляторов от обычных термоголовок заключается в том, что датчик температуры реагирует на изменения комнатной температуры каждые 1-2 минуты, и сразу же передает сигнал на электродвигатель, который воздействует на шток термостатического клапана, регулирующего подачу теплоносителя на радиатор. Таким образом происходит очень точное и практически мгновенное регулирование теплоносителя и теплоотдачи радиатора.

Плюс есть возможность установки различных программ (например, для будних и выходных дней), или же программирование температуры по временным периодам (утро, день, вечер, ночь). С помощью электронных термоголовок достигается точное регулирование, экономия энергоносителей 40%-50% и максимальный температурный комфорт в комнате.

Отдельно хочется указать что большинство производителей предлагают широкий ассортимент дизайнерских термоголовок, различных по форме и цвету. Зачастую это жидкостные термоголовки с встроенным термоэлементом, различной конфигурации и широкой цветовой гаммы, вплоть до покрытия терморегуляторов золотом. Такие термоголовки отлично выполняют основную задачу регулирования температуры в комнатах, а также позволяют достичь выполнения дизайнерских решений и оригинально дополняют неповторимый интерьер. Это такие известные производители как Oventrop, MNG, Heimeier, Schlosser, Honeywell, Herz, Danfoss.

Как правильно выбрать термоголовку для радиатора

При выборе термоголовки, у каждого клиента своя задача и видимость этого процесса. Кто-то, например, хочет выбрать красивый терморегулятор, который подойдет по дизайну, для кого то

важен именно цвет, а кому-то важно только то, чтобы она подошла по резьбе и была не дорогая, так как у клиента уже установлены батареи давно. Поэтому мы дадим ответ каждому клиенту и каждому запросу!

По резьбе клапана

В Украине есть 4-е варианта разной резьбы под термоголовки:

  • M30x1.5
  • M28x1.5
  • M23.5×1.5 (Danfoss Click)
  • Giakomini

Если вы не знаете какой у вас размер, то вам необходимо сопоставить по фото снизу. Тоесть, тот клапан котоый похож на ваш и есть ваш размер!

М30х1.5

Довольно универсальным размером для монтажа термоголовки является резьба подключения М30х1.5, такие производители, как Oventrop, Honeywell, Valtec, MNG, Heimeier, Schlosser производят клапана именно с таким размером резьбы.

Для клапанов, с довольно часто встречающимся подключением М30х1,5, на рынке представлен широкий выбор термоголовок. Вот некоторые термоголовки M30x1.5, пользующиеся  у покупателей популярностью.



М28х1.5

Широко представлены на рынке термостатические клапана с резьбой М28х1.5 у таких производителей, как Herz, Comap, Pettinaroli, Giacomini.

На клапана с таким подключением М28х1,5 можно установить термоголовы торговой марки Herz. В нашем интернет магазине представлен широкий выбор данных термоголовок М28х1,5.



М23,5х1.5 (Danfoss Click)

У компании Danfoss есть своя запатентованная система «клик» с резьбой подключения М23,5х1.5. На данные клапана устанавливается термоголовка Danfoss серии RA 2991.



По существующему радиатору

Если у Вас установлены стальные, алюминиевые, биметаллические или чугунные радиаторы с боковым подключением, то просто необходимо определить какая резьба подключения у термостатического клапана, который подключен к радиатору. (Фото некоторых клапанов и термоголовок к ним были показаны ранее в разделе подключения термостатического клапана).

Если у Вас установлены стальные радиаторы с нижним подключением, то у большинства европейских и турецких производителей установлены термостатические вентильные вставки стандартного типа:

М30х1.5 — это радиаторы Kermi, Purmo, Korado, Henrad, Newstar, ECA, Korad.

Данные клапана имеют вот такой вид:

На данные клапана подходят термоголовки многих производителей, у которых указана резьба М30х1.5. При этом можно устанавливать как механичекие, так и электронные программируемые терморегуляторы.

Вот несколько моделей термоголовок для данного вида клапанов стальных радиаторов:

Есть и исключения, в некоторых моделях стальных радиаторов применяются иные термостатические вставки. Довольно часто можно встретить такую резьбу подключения.

М23,5х1.5 (Danfoss) — устанавливается на радиаторах Vogel &Noot, Romstal, Regulus. Вот такого вида:

На данные клапана в основном подходят термоголовы торговой марки Danfoss, и есть некоторые производители, у которых в ассортименте также есть терморегуляторы с таким подключением. Далее представлены модели идеально подходящие для данных клапанов.

По внешнему виду

Перейдите по этой ссылке, и выберите любую понравившеюся термоголовку, позвоните нам или отправьте запрос в Вайбере (Телеграме) и наш специалист задав пару вопросов определит, подходит ли такая продукция вам.

Производители. При выборе термоголовки следует помнить, что у многих европейских производителей вся продукция сертифицирована с установленными гарантийными обязательствами, что очень важно, так как термостатическая головка будет эксплуатироваться длительный период, и лучше один раз купить качественную термоголовку и получать комфорт в течении нескольких лет. У таких производителей как Danfoss, Oventrop, Honeywell, Valtec, MNG, Heimeier, Schlosser, Herz, Comap, Pettinaroli срок эксплуатации термоголовок составляет 10-20 лет.

Цена на большинство термоголовок достаточно приемлемая, а монтаж терморегуляторов не требует особых навыков, широкий выбор типов термоголовок и различная цветовая гамма позволяют создавать различным потребителям оптимальный температурный комфорт в комнатах, дополняя интерьер и дизайн помещений.

Таким образом термоголовка – это эффективное устройство, позволяющее поддерживать комфортную температуру воздуха в помещениях, и что очень актуально в наше время термоголовки дают возможность значительно сократить расходы по оплате энергоносителей как в многоэтажных домах, так и в частных коттеджах.



Термоголовка для радиатора термоголовка для радиатора отопления IVR (Италия) 597 CHR

Использование терморегулятора в системах автономного отопления дома или обычной жилой квартиры необходимо по следующим причинам.

  • Во-первых, он обеспечит поддержание в помещении заданной температуры.
  • Во-вторых, поможет защитить нагревательные электроприборы от перегрева.
  • В-третьих, позволит значительно сократить расход электроэнергии на отопление, и тут практика показывает, что экономия доходит от 30 до 60%.

В жилых помещениях применяются, как правило, механические комнатные термоголовки.

Это прибор, выполненный как отдельное электроустановочное изделие, предназначенный для установки внутри комнаты.

Механическая термоголовка для радиатора отопления не содержит электронной начинки, в связи с чем не требует для своего функционирования питания ни от электросети, ни от батареек.

Принцип действия механического регулятора температуры заключается в том, что рабочее тело или вещество изменяет свои механические свойства в соответствии с изменением температуры. Он работает аналогично бытовому термометру, в котором ртуть или органическая жидкость под действием температуры меняет свой объем, что отображается на шкале. Аналогичные процессы происходят при работе термоголовки. Отличие состоит в том, что при достижении температуры, установленной с помощью регулировочного колесика, приводится в действие механизм, размыкающий или замыкающий электрические контакты, при этом происходит отключение или подключение электропитания на отопительные приборы.

Главным элементом конструкции подавляющего большинства комнатных термоголовок является газовая мембрана. Внутри нее находится специальный газ, объем которого изменяется в зависимости от температуры. Стенки мембраны механически связаны с электрическими контактами, замыкание или размыкание которых происходит в зависимости от положения стенок мембраны. С помощью регулировочного колесика изменяется расстояние от стенок мембраны до механизма включения.

Выбор газа в качестве наполнителя обусловлен необходимостью регулировать именно температуру воздуха в помещении, а не какой-либо поверхности. Для теплых полов скорее подойдет жидкостный термостат, имеющий выносной датчик.

На отопительном рынке также имеются термоголовки, имеющие электронное регулирование температуры, датчики влажности, возможности программирования, но они значительно дороже механических.

Выбор и подключение термоголовки

Приобретая терморегулятор, следует учитывать суммарную электрическую мощность отопительных приборов в той комнате, в которой планируется его установка.

Мощность или сила тока, на которую рассчитана термостатическая головка, будет указана в паспорте прибора или на самом приборе, и она должна быть выше суммарной мощности обогревательных приборов минимум на 10-20%.

Исходя из этих же соображений, следует выбирать и провод для подключения, с учетом рекомендаций производителя электроприборов.

Для механических регуляторов максимальная сила тока, как правило, не превышает 16 Ампер.

Термоголовка для радиатора ПОДКЛЮЧЕНИЕ

Установка терморегулятора выполняется в удобном месте. Высота от пола должна быть около 1,5 м.

Прибор не должен подвергаться прямому воздействию обогревательных приборов.

Также не рекомендуется устанавливать его близко к окнам или двери, так как в этом случае прибор может работать некорректно.

Термоголовка для радиатора отопления

Термоголовка для радиатора отопления является простым и распространенным механизмом регуляции теплоотдачи в современных жилых домах. Такие механизмы устанавливаются на алюминиевые радиаторы, реже – на модифицированные старые модели радиаторов в домах после капитального ремонта. Термоголовка позволяет наиболее полно использовать преимущества алюминия как материала для изготовления корпуса радиатора отопления.

Применение механизма

Термостатический механизм реагирует на температуру воздуха в комнате и регулирует степень нагрева радиатора в соответствии с ней. Данная особенность решает сразу две проблемы, которые создаются в жилом помещении при использовании радиатора:

  • перегрев помещения из-за нерационального нагрева корпуса радиатора;
  • перерасход тепловой энергии от носителя.

Термостатическая головка состоит из двух основных компонентов – литого корпуса из пластика, чаще всего окрашиваемого в белый цвет, и специального термобаллона или сильфонной емкости из оцинкованной стали, латуни. Термобаллон содержит веществом с большим коэффициентом температурного расширения – жидкость чутко реагирует на изменение температуры внешней среды. В качестве такой жидкости может использоваться толуол или этилацетат, а также особый газоконденсат (применяется отдельными производителями) с сильной температурной реакцией.

Принцип работы термостатической головки

Головка устанавливается на входной клапан радиатора и регулирует подачу теплоносителя. Происходит это за счет повышения или понижения давления металлического штока на конус самого клапана. Давление передается от изменения объема вещества в сильфоне. Обратное движение штока при уменьшении объема чувствительного вещества обеспечивается не столько самим веществом, сколько возвратной пружиной.

Изменение количества подаваемого теплоносителя с небольшим шагом меняет суммарное выделение тепла радиатором за единицу времени. Современные модели термоголовок оснащаются специальным стопором, который фиксирует шток, устанавливая определенное значение подачи теплоносителя и итоговой температуры в комнате. Это бывает полезно при резких изменениях температуры воздуха вблизи корпуса термоголовки, когда тепло распределяется по помещению неравномерно.

Советы и рекомендации

Для продления срока службы термоголовок на современных радиаторах следует соблюдать несколько простых рекомендаций:

  • очищайте корпус термоголовки от пыли и других внешних загрязнений;
  • отключайте механизм от входного клапана радиатора в период отсутствия теплоносителя.

При выборе термостатической головки следует отдать предпочтение изделиям с силой давления на шток от 4 кг, они лучше выдерживают длительное напряжение металла при фиксации механизма.

Термоголовки для радиаторов отопления и теплого пола

Поиск по параметрам

Производитель: Valtec

Страна: Италия

883 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

1 264 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

2 593 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

592 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

696 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

1 757 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

3 479 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

4 218 руб

Цена указана без скидки

Кто из нас не любит ходить дома босиком? Комфортная температура для ног особенно важна, когда в доме подрастают дети. При монтаже отопительных коммуникаций немаловажную роль в управлении отоплением играет термоголовка для теплого пола.

Она обеспечит бесперебойную работу отопительной сети и контроль температурного режима, можно без страха за здоровье детей разрешать им бегать босыми.



Разновидности термоголовок теплого пола



Устройства различаются по виду вещества в сильфоне. Бывают:

  • газовые – обладают погрешностью, реагируют на сквозняки;
  • жидкостные – медленно работают, но отличаются точностью;
  • твердотельные.

Имеют ручное управление и электронное. Электронные термоголовки для коллектора теплого отопления пола управляются с помощью дисплея. Шток приходит в движение под воздействием электропривода. Цена такой термоголовки для водяного отопления будет дороже остальных устройств, но компенсируется высокой точностью.

Разнятся устройства и по контакту с поверхностью. Различают накладные термоголовки, погружные, термоголовки предназначенные для теплого пола с выносным или воздушным датчиком.

Это далеко не все отличия. Существует разграничение по клапанам:

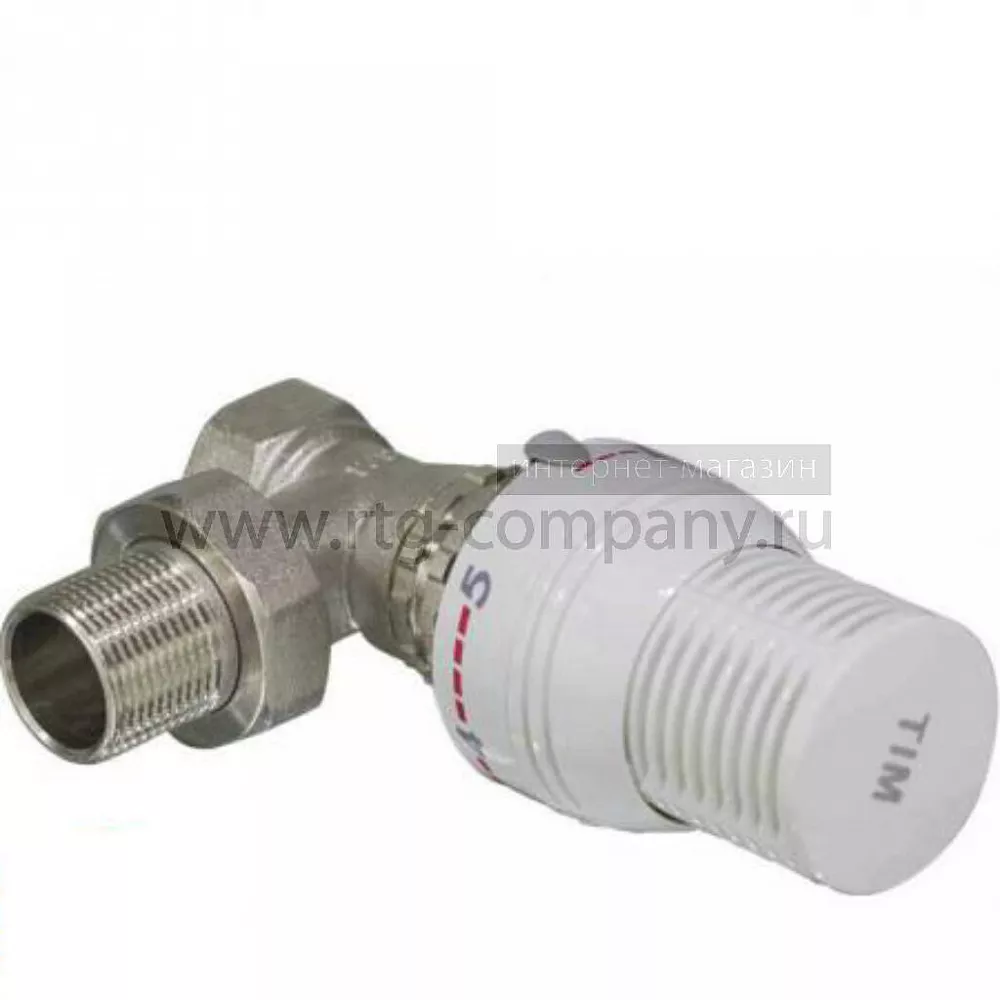

  • ртл клапан с термоголовкой для теплого комфортного пола – монтаж производится на обратку, служат для поддержки установленных градусов внутрисистемной жидкости. Можно регулировать верхнее температурное значение;
  • двухходовой клапан (снабжающий) – головка осуществляет температурный контроль над средой внутри труб, закрывая/открывая гидроклапан;
  • трехходовой клапан с термоголовкой для теплого пола – имеет три хода, два – для поступления жидкости, третий служит проводником из котла в водяной контур.



В интернет-магазине «PROF-SANTEHNIKA.RU» можно заказать любое из описанных выше отопительных приспособлений.

Специалисты компании проведут бесплатную консультацию по выборке продукции. Для этого нужно просто заказать звонок на сайте.

Термостаты или термоголовки для радиаторов отопления — ВикиСтрой

Принципы работы гидросистем отопления

Любой источник обогрева нуждается в устройствах регуляции. В кондиционерах, нагревательных элементах тёплого пола и конвекторах имеется встроенный механический терморегулятор, отключающий питание прибора при достижении требуемой температурной отметки. А какие технические средства используются в радиаторных сетях гидравлических систем отопления?

С одной стороны, практически любой котёл отопления имеет встроенный датчик, отслеживающий температуру теплоносителя. Однако его нельзя считать основным средством регулирования температуры воздуха, так как помещения, отапливаемые жидкостными системами, разнятся по объёму и величине теплопотерь. Таким образом, основная функция системы терморегуляции котла — не допустить перегрева теплоносителя. Кроме того, нельзя забывать о твердотопливных котлах, большинство из которых попросту не способны изменять режимы горения в зависимости от температуры рабочей жидкости.

Чтобы обеспечить комфортную температуру воздуха в обитаемых помещениях, требуется контролировать интенсивность отдачи тепла на самих регуляторах. Для этой цели предусмотрен широкий спектр запорно-регулирующей арматуры, классифицируемой как термоголовки для гидравлических систем отопления. Они отличаются по способу контроля и внутреннему устройству, при этом основной принцип работы понять достаточно просто.

Суть работы запорно-регулирующей арматуры

Чтобы правильно применять устройства регуляции температуры, нужно понимать, каким образом действует гидравлический радиатор. Источник тепла, которое в конечном итоге передаётся комнатной атмосфере, это теплоноситель, циркулирующий по замкнутому контуру и насыщаемый теплом при прохождении через генерационную часть системы. При попадании в радиатор теплоноситель отдаёт энергию корпусу, а он, в свою очередь, излучает его в инфракрасном спектре и также передаёт часть тепла потоку воздуха, проходящему через систему оребрения.

Таким образом, можно выделить два пути, которыми ограничивается передача энергии от теплоносителя воздуху. Первый и самый распространённый — снижение протока теплоносителя в каналах радиатора. Если через радиатор протекает меньший объём рабочей жидкости, соответственно, и количество тепловой энергии, подводимой к нагревательному прибору, будет меньше. На практике это реализуется путём искусственного занижения условного прохода труб в месте подключения радиатора.

Второй способ регулировки заключается в нормировании температуры поступающего теплоносителя, что кажется более логичным, но на практике вызывает дополнительные технические сложности. Единственный способ снизить температуру теплоносителя на подаче — смешать его с частью теплоносителя обратки. Однако это невозможно осуществить при действующей разнице давлений стандартной гидравлической системы. Поэтому такой способ регулировки требует установки узла с расходно-смесительной арматурой и дополнительным циркуляционным насосом, что в действительности актуально не для отдельного радиатора, а целой группы.

Вопросы балансировки

Если радиаторная сеть построена по принципу двухтрубного подключения с возвратным движением теплоносителя, она требует балансировки. Суть последней заключается в ограничении расхода через радиаторы, расположенные наиболее близко к тепловому узлу, для того, чтобы к наиболее удалённым радиаторам нагретое рабочее тело поступало без дополнительных усилий.

Для точной балансировки требуется, чтобы расход теплоносителя в каждом радиаторе оставался неизменным, что невозможно при первом из описанных способов термостатирования. Если используются термоголовки, регулирующие расход, то с некоторыми погрешностями при настройке гидравлической системы придётся попросту мириться. Нужно отметить, что при ограниченном числе радиаторов — порядка 10–12 в одном крыле, влияние изменения протока не сказывается существенно на работе системы в целом.

Однако для контуров большой протяжённости со значительным числом радиаторов такой подход не может применяться. Даже малейшее увеличение протока в нагревательных приборах ближайшей группы вызывает серьёзные сбои, поэтому в таких системах есть два альтернативных выхода из ситуации:

  • Разделение радиаторной сети на несколько крыльев с установкой индивидуальных циркуляционных насосов.
  • Нормирование теплоотдачи регулировкой температуры с применением расходно-смесительных узлов.

    • Нельзя однозначно утверждать, какой из вариантов лучший. Например, конфигурация трубопроводов и расположение радиаторов могут попросту не позволить разделение системы на несколько крыльев. В то же время, установка расходно-смесительных узлов более затратна, поэтому проектирование систем всегда выполняется в индивидуальном порядке с учётом вышеизложенных требований.

    Виды термостатирующих головок и принцип их действия

    Запорно-регулирующая арматура представлена на сантехническом рынке внушительным ассортиментом, при этом покупателю не всегда очевидны принципиальные отличия, ведь в целом внешний вид и общее описание устройств мало чем отличаются. Тем не менее, для таких изделий применима вполне конкретная классификация по механизму действия и типу контроля температуры.

    Механический терморегулятор в разрезе

    Сборка регулирующей арматуры представлена непосредственно регулировочной головкой и клапаном, на который она воздействует. Термостатирующая головка может использовать температурное расширение рабочего тела, такие устройства называются полуавтоматическими. В качестве рабочего тела может использоваться жидкость, газ или твёрдое тело. Жидкостные и парафиновые термоголовки обладают наибольшим быстродействием, зато газовые характеризуются более продолжительным сроком службы в ущерб высокой скорости реакции.

    Радиаторный газоконденсатный терморегулятор: 1 — успокоитель потока; 2 — разъёмное соединение; 3 — шток клапана; 4 — сильфон; 5 — корпус термоголовки; 6 — сальник; 7 — кран-букса; 8 — конус клапана; 9 — корпус клапана

    Также управлять степенью нажатия на клапан может электронный блок, в таком случае мы говорим о цифровых термоголовках. Непосредственно нажатие на клапан обеспечивается сервоприводом, соответственно, для работы прибора требуется источник питания. Главное преимущество цифровой арматуры заключается в высокой эргономике: регулировка температуры происходит практически на лету, к тому же есть возможность программирования суточных режимов для установки индивидуальных температурных точек в период сна и отлучки из дома. При этом стоимость цифровых головок в 1,5–2 раза выше полуавтоматических механического действия.

    Цифровая термоголовка

    В зависимости от типа клапана, на котором установлена термоголовка, действуют различные типы коррекции температуры в помещении. Способ, заключающийся в ограничении протока, реализуется с помощью двухходового клапана, трёхходовой используется при исполнении схемы на расходно-смесительном узле. Практически все виды клапанов рассчитаны на установку термоголовок всех типов, по крайней мере, полная совместимость гарантируется в рамках прейскуранта одного производителя.

    Сервопривод электронной термоголовки

    Дополнительным отличием является размещение датчика температуры. В одних термоголовках он расположен в корпусе прибора, в других может размещаться удалённо: для цифровых терморегуляторов расстояние выноса практически не ограничено, в то время как для механических устройств удаление способствует меньшему времени отклика и потому датчик, как правило, расположен от устройства термоконтроля не далее 1–1,5 м. Дополнительно отметим, что возможность удалённого расположения температурного датчика существует для арматуры, контролирующей нагрев как воздуха, так и теплоносителя.

    Особенности монтажа и настройки

    В самом простом варианте термостатирующая головка устанавливается на патрубке подачи радиатора. Важно следить, чтобы стрелка на корпусе клапана соответствовала фактическому направлению движения теплоносителя. Большинство клапанов имеет удобное расположение соединений: наружная резьба на выходе для вкручивания в футорку и внутренняя на входе для удобного монтажа фитинга с накидной гайкой. При необходимости термостатирующей сборкой можно заменить верхнюю запорную арматуру радиатора, однако для этого сам клапан должен иметь выходное соединение типа «американка».

    Для установки в расходно-смесительный узел используют трёхходовые клапаны. Отводы основного протока при этом врезаются в магистраль подачи в соответствии с направлением движения теплоносителя, при этом вторичный отвод присоединяется к байпасной трубке, на которой установлен циркуляционный насос. Здесь могут использоваться всё те же виды термоголовок, что и для установки на радиатор: с контролем температуры воздуха или теплоносителя и с различным расположением датчика в зависимости от того, производится установка открыто или в технологическую нишу.

    К монтажу термоголовок предъявляется ряд простых, но обязательных правил. По большей части они касаются обеспечения правильной работы термостата: головка должна свободно обдуваться косвенной конвекцией, её не следует размещать в тупиковых зонах, под занавесками, равно как и в местах, подвергающихся сквозным воздушным потокам или стороннему нагреву, например, открытыми солнечными лучами. Естественно, если речь идёт о головках с выносным датчиком, всё вышеописанное касается непосредственно термочувствительного элемента. Оптимальным считается горизонтальное положение регулятора, таким образом, воздух беспрепятственно протекает через защитную решётку и обдувает рабочее тело, а нагрев от присоединительных трубок оказывает минимальное влияние.

    рмнт.ру

    Правильная установка термоголовки на радиатор отопления

    Термоголовки на радиаторы

    Термоклапан — строение, назначение, виды

    Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

    Термостатический клапан в разрезе

    На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет. Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

    На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

    Из каких материалов

    Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

    Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы. Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить. На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

    По способу исполнения

    Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

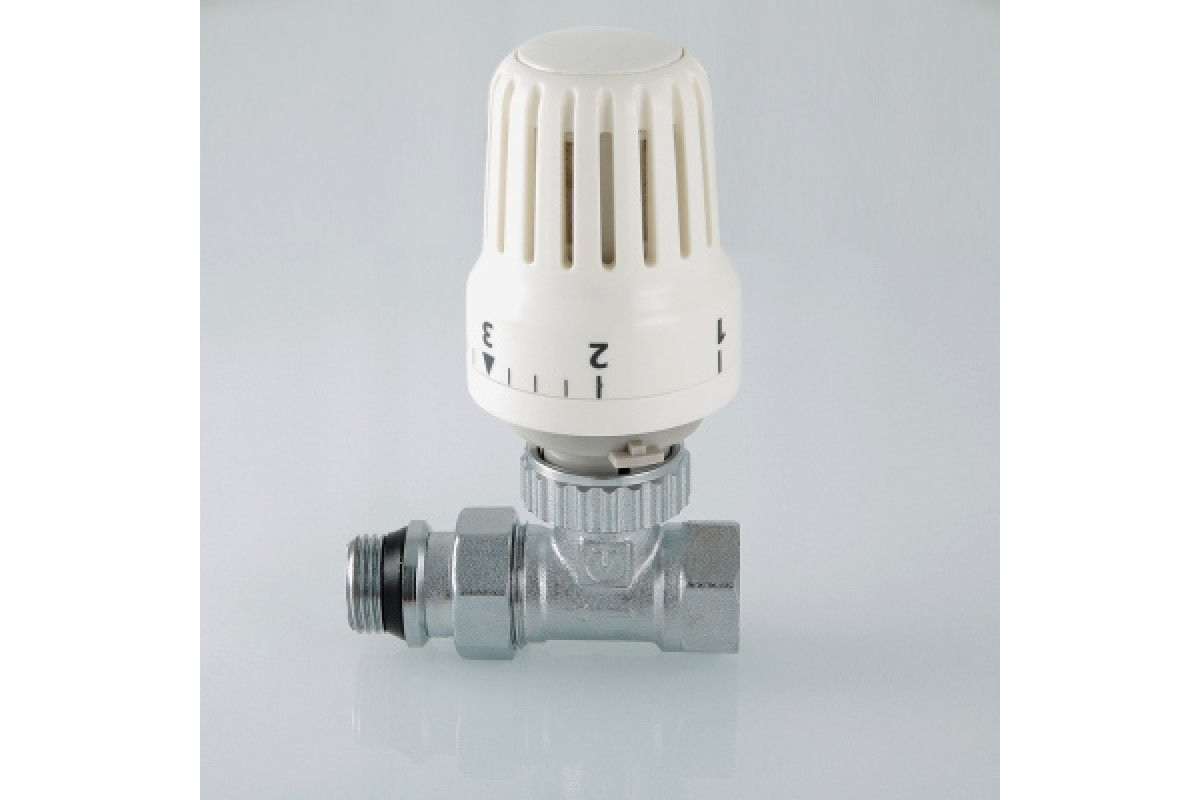

    Прямой (проходной) клапан и угловой

    Название/фирмаДля какой системыДу, ммМатериал корпусаРабочее давлениеЦена
    Данфос, угловой RA-G с возможностью настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар25-32 $
    Данфос, прямой RA-G с возможностью настройкойоднотрубной20 мм, 25 ммНикелированная латунь10 Бар32 — 45 $
    Данфос, угловой RA-N с возможностью настройкойдвухтрубной15 мм, 20 мм. 25 ммНикелированная латунь10 Бар30 — 40 $
    Данфос, прямой RA-N с возможностью настройкойдвухтрубной15 мм, 20 мм. 25 ммНикелированная латунь10 Бар20 — 50 $
    BROEN , прямой с фиксированной настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар8-15 $
    BROEN , прямой с фиксированной настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар8-15 $
    BROEN ,угловой с возможностью настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар10-17 $
    BROEN ,угловой с возможностью настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар10-17 $
    BROEN , прямой с фиксированной настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар19-23 $
    BROEN , угловой с фиксированной настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар19-22 $
    OVENTROP , осевой1/2″Никелированная латунь, покрытая эмалью10 Бар140 $

    Термостатические головки

    Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

    Ручные

    Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

    Ручная термоголовка — самый простой и надежный вариант

    Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

    Механические

    Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

    Устройство терморегулятора на радиатор отопления с механической термостатической головкой

    Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

    Газовый или жидкостный

    При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

    Жидкостный или газовый сильфон — особой разницы нет

    Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

    С выносным датчиком

    Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

    С выносным датчиком

    Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

    Название/фирмаДиапазон настроекДиапазон рабочих температурТип управленияФункции/назначениеТип соединенияЦена
    Danfoss living ecoот 6°C до 28°Cот 0°C до 40°CЭлектронныйПрограммируемый RA И M30X1,570$
    Danfoss RA 2994 с газовым сильфономот 6°C до 26°Cот 0°C до 40°CМеханическийДля любых радиаторовклипсовое20$
    Danfoss RAW-K с жидкостным сльфономот 8°C до 28°Cот 0°C до 40°CМеханическийДля стальных панельных радиаторовM30x1,520$
    Danfoss RAX с жидкостным сльфономот 8°C до 28°Cот 0°C до 40°CМеханическийДля дизайн-радиаторов белый, черный, хромирванныйM30x1,525$
    HERZ H 1 7260 98 с жидкостным сльфономот 6°C до 28°CМеханическийМ 30 х 1,511$
    Oventrop «Uni XH» с жидкостным сльфономот 7°C до 28°CМеханическийс нулевой отметкойМ 30 х 1,518$
    Oventrop «Uni CH» с жидкостным сльфономот 7°C до 28°CМеханическийбез нулевой отметкойМ 30 х 1,520$

    Электронные

    По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

    Электронные терморегуляторы на батареи отличаются большими размерами

    Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

    Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

    Как правильно установить

    Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?

    По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.

    Схемы установки теплорегуляторов для радиаторов

    Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.

    Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой

    Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.

    Один важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой.

    Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором

    В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).

    Как отрегулировать (перенастроить)

    Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.

    • Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
    • Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

    Отрегулировать терморегулятор для батареи отопления совсем несложно. И повторять это действие можно несколько раз, меняя настройки.

    Источник: https://stroychik.ru/otoplenie/termoregulyator-dlya-radiatora

    Особенности строения термоголовки

    Самая популярная термоголовка состоит из корпуса, сильфона, стопорного элемента, толкателя, штока (запорного конуса), возвратной пружины, уплотнительных и крепежных элементов.

    Количество пропускаемого в радиатор теплоносителя, регулирует клапанное устройство. Этим элементом комплектуют большинство изделий.

    Корпус из пластика изготавливают способом горячей штамповки. Он может быть как прозрачным, так и цветным — от белого до черного. Сильфон выполнен из латуни или стали оцинкованной. В большинстве моделей корпус термоголовки для установки на батареи отопления и термостатический клапан совместимы.

    Самой большой скоростью реакции на колебания температуры обладает такой наполнитель сильфона, как газоконденсат.

    Открывать и закрывать шток помогают две пружины из нержавейки. Одна из них возвращает шток в исходное положение после того, как клапан закроется, а вторая — после открытия его

    На корпусе в самом верху находится стопорный элемент. Он необходим для фиксации настроек. Если настройки длительный период не менялись или же подвижные элементы устройства бездействовали, они могут прикипеть.

    Для борьбы с этим явлением специалисты рекомендуют демонтировать термоголовки из клапанов, как только закончится отопительный сезон. Когда терморегулирующая арматура рассчитана на давление от 4 атм, вероятность прикипания значительно уменьшается.

    Существует такое понятие, как «гестезис» головки. Чем он меньше, тем более быстрая реакция прибора на изменение температуры.

    Виды термоголовок и принцип их работы

    Термоголовки относятся к запорно-регулирующей арматуре.

    Существует три вида термостатических головок:

    • ручные;
    • механические;
    • электронные.

    Функции во всех одинаковые, но способы реализации отличаются. В зависимости от последнего параметра они обладают разными возможностями.

    Что представляют собой ручные термоголовки?

    По конструктивному исполнению термостатические головки дублируют стандартный кран. Путем поворота регулятора, можно регулировать объем теплоносителя, транспортируемого по трубопроводной магистрали.

    Настроив термостат всего на 1° ниже, за год вы сможете сэкономить 6% от суммы, которую вам приходится платить за электроэнергию за год

    Монтируют их вместо шаровых кранов по противоположным сторонам от радиатора. Они надежные и недорогие, но управлять ими придется вручную, а крутить каждый раз вентиль, полагаясь исключительно на свои ощущения, не очень комфортно. В основном такие термоголовки устанавливают на чугунные батареи.

    Если переключать шток клапана несколько раз в день, маховик вентиля ослабнет. В результате термоголовка быстро выйдет из строя.

    Особенности механических термоголовок

    Термоголовки механического типа имеют более сложную конструкцию и установленную температуру они поддерживают в автоматическом режиме.

    В основе устройства — сильфон в виде небольшого гибкого цилиндра. Внутри него температурный агент в жидком либо газообразном виде. Как правило, он обладает высоким значением коэффициента теплового расширения.

    Как только заданный температурный показатель превышает норму, под влиянием внутренней среды, сильно увеличившейся в объеме, шток начинает двигаться.

    В результате сечение проходного канала термоголовки сужается. При этом происходит уменьшение пропускной способности батареи, а, следовательно, и температуры теплоносителя до установленных параметров.

    По мере остывания жидкости или газа в сильфоне, цилиндр теряет свой объем. Шток поднимается, увеличивая дозу теплоносителя, проходящего через радиатор. Последний понемногу разогревается, равновесие системы восстанавливается и все начинается сначала.

    Положительный результат будет только тогда, когда терморегуляторы имеются во всех комнатах и на каждом радиаторе.

    Более популярны устройства с сильфонами, наполненными жидкостью. Хотя у газов реакция и более быстрая, но технология их производства довольно сложная, а разница в точности измерения составляет всего 0,5%.

    Механический регулятор в использовании более удобен, чем ручной. Он полностью отвечает за микроклимат в помещении. Существует много моделей такого термоклапана, отличающихся друг от друга способом подачи сигнала

    Термостатическую головку монтируют так, чтобы она была ориентирована в сторону помещения. Это повысит точность измерения температуры.

    Если для такой установки нет условий, монтируют терморегулятор с выносным датчиком. С термоголовкой его соединяет капиллярная трубка длиной от 2 до 3 м.

    Целесообразность применения выносного датчика обусловлена следующими обстоятельствами:

    1. Отопительный прибор помещен в нишу.
    2. Радиатор имеет размер в глубину 160 мм.
    3. Термоголовка скрыта за жалюзи.
    4. Большая ширина подоконника над радиатором, при том что дистанция между ним и верхом батареи меньше 100 мм.
    5. Устройство балансировки расположено вертикально.

    Все манипуляции с радиатором будут выполняться с ориентацией на температуру в комнате.

    Чем отличаются электронные термоголовки?

    Так как, кроме электроники, в таком терморегуляторе имеются батарейки (2 шт.), по размерам он превосходит предыдущие. Шток здесь движется под влиянием микропроцессора.

    У этих приборов большой комплект дополнительных функций. Так, они могут выставлять температуру по часам — ночью в комнате будет прохладней, а к утру температура повысится.

    Есть возможность программировать температурные показатели по отдельным дням недели. Не снижая уровень комфорта, можно значительно экономить на обогреве дома.

    Хотя заряда батарей достаточно для эксплуатации на протяжении нескольких лет, за ними все же нужно следить. Но главный минус не в этом, а в высокой цене электронных термоголовок.

    На фото термоголовка с выносным вариантом датчика. Он ограничивает температуру до установленного значения. Регулировка возможна в пределах от 60 до 90°

    Если на радиатор установлен декоративный экран, термоголовка будет бесполезной. В этом случае потребуется регулятор с датчиком, фиксирующим внешнюю температуру.

    Правила установки термоголовки

    Место подключения при установке термоголовки на радиатор не зависит от ее вида. В любом случае это труба, напрямую подающая теплоноситель к батарее.

    Чтобы устройство работало корректно, вокруг него беспрерывно должен циркулировать воздух.

    Рекомендации по подключению

    Каждый производитель дает рекомендации по поводу подключения термоголовки.

    Несмотря на это, существуют и общие условия монтажа:

    1. Корпус должен быть защищен от прямых ультрафиолетовых лучей. В противном случае прибор будет работать неточно.
    2. Термоголовка должна быть открыта. Ее не следует скрывать никакими защитными коробами, мебелью.
    3. Нельзя, чтобы устройство находилось над трубами отопления. В этом случае будет несоответствие между температурой в помещении и зоной вокруг головки.
    4. Если устройство практически изолировано, нужно устроить байпасную линию или поставить перепускной клапан в районе подающей трубы и обратки.
    5. Подсоединяемый трубопровод не должен оказывать давление на корпус клапана.

    Во время монтажа регулятор термоголовки нужно установить на максимум. Это обеспечит правильную работу устройства. Непосредственно перед установкой движение воды или другого теплоносителя в контуре нужно перекрыть, затем слить.

    Устанавливать термоголовку вертикально запрещено. Она должна располагаться параллельно полу. Такое положение гарантирует, что на нее не оказывает влияния теплый воздух

    Последовательность монтажа прибора

    Монтаж нужно начать с обрезки труб, которую выполняют, отступив немного от радиатора. Следующий шаг — демонтаж существующей запорной арматуры. Далее, отделяют хвостовики от клапанов и ввинчивают их в пробки радиатора.

    Монтируют на место обвязку, предварительно собрав ее, соединяют трубы. Остается отрегулировать температуру путем поворота ручки термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

    Не рекомендуется перетягивать гайки крепления термоголовки, т.к. материалы, из которых она изготовлена, довольно мягкие. Для этого лучше применить динамометрический ключ

    Важно, чтобы стрелка на корпусе показывала в сторону потока горячего теплоносителя в системе. В противном случае работа проделана напрасно, работать ничего не будет. Устанавливать термоголовку можно как на входе, так и на выходе.

    Нельзя пренебрегать рекомендациями производителей по поводу уровня установки прибора, поскольку он откалиброван на температурный режим на этой высоте. В основном это 0,4 – 0,6 м от пола.

    Но не все батареи имеют верхнюю подачу, она бывает и нижней. Если нет образца, подходящего по высоте, выход в настройке термоголовки на более низкую температуру.

    Поскольку у пола более прохладно, а прибор настроен на температуру, которая должна быть у верхнего края батареи, в помещении будет жарко. Чтобы не делать этого, можно установить термоголовку с выносным датчиком. Есть и такой вариант, как самостоятельная настройка регулятора.

    Особенности выполнения настройки

    Для нормальной работы устройства нужна предварительная настройка. Перед этим включают отопление и изолируют комнату, закрыв дверь.

    В определенной точке устанавливают термометр и приступают к выполнению настройки:

    1. Поворачивают термоголовку в левую сторону до упора с тем, чтобы течение теплоносителя было полностью открыто.
    2. Ждут пока температура повысится на 5-6° по сравнению с исходной.
    3. Поворачивают головку до упора вправо.
    4. Когда температура упадет до нужной величины, вентиль постепенно откручивают. Останавливают вращение, при появлении шума в радиаторе и потеплении корпуса.

    Последнее положение термоголовки соответствует комфортной температуре. Она и будет постоянно поддерживаться.

    В конструкцию электронных термоголовок заложены встроенные программы. Они дают возможность настраивать температуру с большой точностью — вплоть до 1 градуса

    Описанная последовательность подходит для большинства приборов. Если она и отличается, то выполнить ее несложно, поскольку в паспорте все подробно расписано.

    По каким критериям выбирать термоголовку?

    Терморегулирующие приспособления выпускают многие производители.

    Чтобы сделать правильный выбор, нужно руководствоваться следующими критериями:

    1. Термоклапан, к которому головка будет крепиться. Поскольку соединение может быть клипсовое либо резьбовое, нужно обратить внимание на этот момент. Если производитель один и тот же, проблем не будет.
    2. Вид резьбового соединения на самой головке. Оно может быть в виде гайки со шторками или просто круглое. В первом случае при монтаже нужен дополнительный инструмент для обжатия соединения. Во втором — все намного проще.
    3. Наличие «юбки». С ней головка смотрится лучше, т.к. она закрывает рабочую область.
    4. Материал изготовления. Наиболее дешевыми являются термоголовки в пластиковом корпусе. У дорогих моделей корпус металлический.
    5. Качество пластика. Некоторые производители с целью удешевления своих изделий, используют самый дешевый вид пластика. От этого страдает прочность конструкции, а со временем пластик желтеет и теряет свой эстетический вид.
    6. Тип рабочего элемента. Выбор придется делать между жидким, газовым, электронным и парафиновым.
    7. Плавность вращения. Рукоятка должна вращаться плавно. Это является признаком хорошего качества. Всякие потрескивания, скрипы и заедания указывают на не совсем качественный продукт.
    8. Градуировка и длина шкалы. У большинства моделей она находится в диапазоне +5 – +30 °C. Если шкала делений расположена по всему периметру головки, она может быстро стереться.
    9. Наличие антивандального кожуха. Он защищает от несанкционированного доступа к настройкам.
    10. Дизайн. Так как термоголовки в основном располагаются на виду, важен их внешний вид и цветовое решение.

    Готовый комплект, состоящий из термоклапана и термоголовки приобретать не обязательно. Эти устройства можно купить по отдельности.

    Газонаполненный сильфон не слишком чувствительный к сторонним источникам тепла. Это несомненный плюс, но стоимость у него намного выше, чем у жидкостного сильфона

    Термоголовка, оснащенная автоматикой, во много выигрывает, но она не всегда эффективна. Нет смысла монтировать ее на чугунные радиаторы. Материал этот очень теплоемкий, а так как масса батареи большая, она обладает большой инертностью. Корректно работать здесь сможет работать только ручной тип головки.

    Краткий обзор популярных брендов

    Верным решением при покупке термоголовки будет ориентация на авторитетных производителей. Незнакомый товарный знак с неизвестной историей — это большой риск потратить деньги попусту.

    Смело можно приобретать продукцию таких производителей, как Dunfoss, Oventrop, Caleffi, Salus и других известных фирм.

    Место #1 – компания Danfoss

    Более 60 лет выпускает термоголовки концерн Danfoss. Это датский производитель, по его лицензии изделия производят и в России.

    Ассортимент оборудования для автоматизации систем отопления у концерна Данфос богат и отвечает передовым технологиям. Управлять работой и настраивать термоголовки можно дистанционно, используя смартфон для этого

    Наиболее часто спрашивают термоголовку RTS Everis. Это сильфонное изделие с наполнителем в виде жидкости. Путем прямой фиксации сопрягается с фирменными термоклапанами. Для других необходим адаптер.

    Тест существующих видов термоголовок бренда в следующем видеоролике:

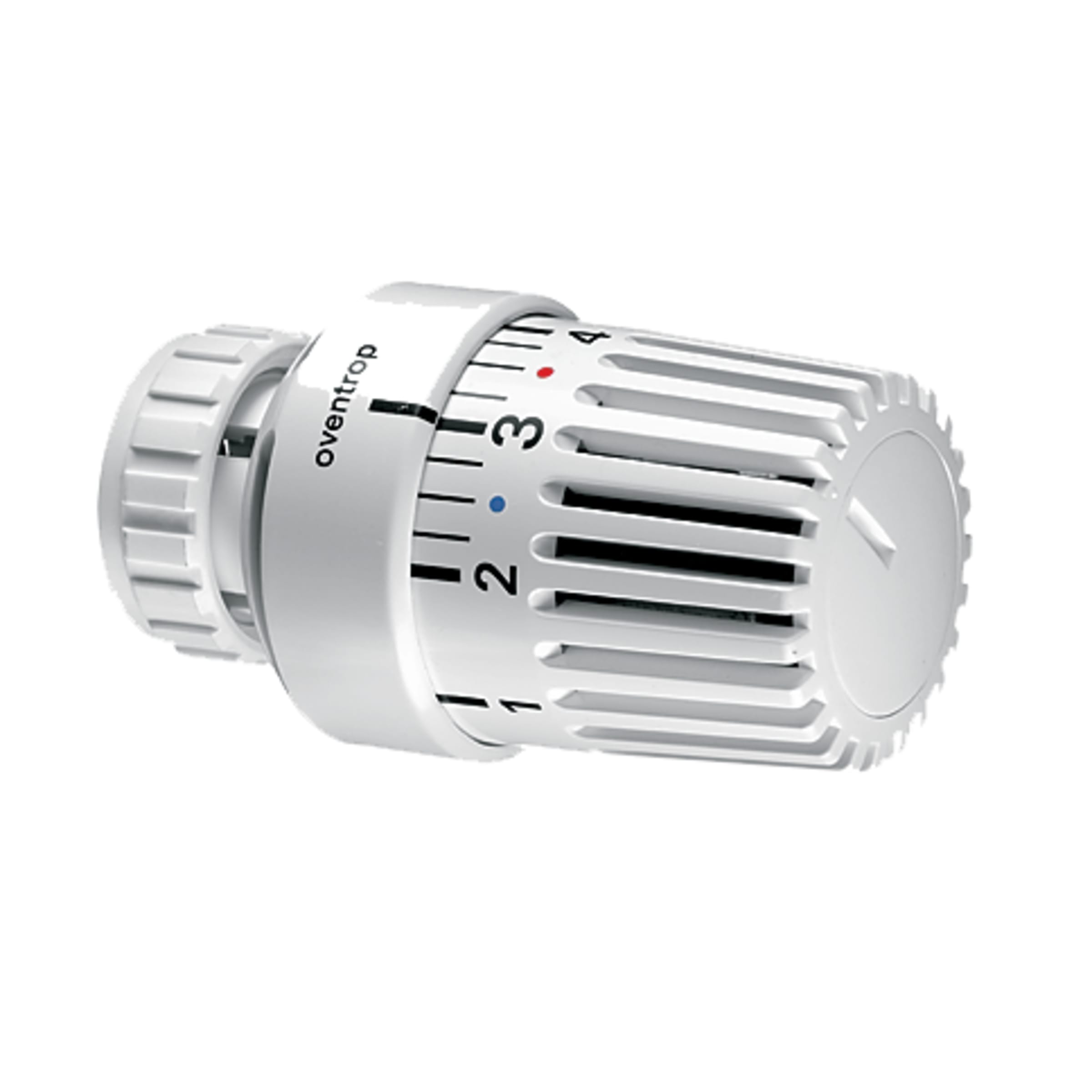

    Место #2 – бренд Oventrop

    Большим спросом у потребителей пользуются термоголовки Oventrop линейки Uni. Они укомплектованы жидкостным сильфоном. С термоклапаном соединяются при помощи накидной гайки. Температуру можно установить в пределах +7 – +28 °C.

    Существует возможность полного закрытия. Рассчитаны головки на предельную температуру в системе +100 – +120 °C – именно такие характеристики указывает производитель в сопроводительной документации.

    Головки Oventrop Uni совместимы с другими сантехническими изделиями этой фирмы. Их можно присоединять без адаптера к другим приборам со встроенным клапаном и соответствующей резьбой

    Устанавливают их на термостатических вентилях с подходящим соединением. На головках многих серий есть специальная отметка для людей со слабым зрением, антивандальный кожух.

    Место #3 – компания Thermo

    Высокую оценку дали потребители продукции швейцарской компании Thermo, в частности, модели Royal Thermo RTE 50,30. Она отличается широким регулировочным диапазоном — от +6 до +28 °C, низким значением гистерезиса — 0,55 градусов. Есть и нулевая позиция.

    Для корректной работы теплоноситель должен иметь температуру не выше 100 °C. Сопряжение с клапаном — гайка накидная.

    Термоголовки компании Thermo отличаются надежностью, качеством сборки. Среди предложений есть модели с выносным датчиком

    Место #4 – производитель Caleffi

    Итальянский производитель Caleffi поставляет широкий ассортимент радиаторных термоголовок. Модель Caleffi 210000 — программируемая. Она оснащена цифровым жидкокристаллическим индикатором температуры. Кроме значения температуры, он показывает время, дату, установленную дневную программу.

    При покупке оборудования для отопительных систем обязательно спрашивайте у продовца сопроводительные документы, гарантию от производителя и инструкцию у продукту

    При программировании на неделю можно выставить 3 температурных уровня: «Комфорт», «Экономия», «Антизамерзание». Устанавливают эту головку в тандеме с вентилями Келеффи.

    Место #5 – компания Salus

    Немецкая фирма Salus также пользуется заслуженной репутацией. К примеру, модель Salus PH 60 — это электронная головка с энергонезависимой памятью, возможностью задавать температурный режим на неделю. Диапазон температур — +5 – +40 °C.

    Электропитание осуществляется от 2 элементов АА. Дисплей имеет функцию подсветки и вывода на экран температурных параметров, а также уровня заряда элементов.

    Новая разработка — мини-термоголовка беспроводная, питающаяся от батареек. Управлять устройством можно через компьютер или смартфон, предварительно скачав приложение «Умный дом»

    Технические новинки не перестают радовать пользователей – беспроводные термоголовки позволяют владельцу создавать комфортный микроклимат в помещении, находясь при этом в другом конце города или другой стране. И все это становится возможным, если интегрировать устройство в систему отопления умного дома или скачать фирменное приложение.

    Выводы и полезное видео по теме

    Устройство и назначение термоголовки детально рассмотрено в следующем видеоролике:

    Стоит ли устанавливать термоголовку на батареи? Об этом детально рассказывает один из пользователей в своем в видеообзоре:

    Термостатический клапан и головка в действии:

    Отопительный контур с термоголовкой более удобен в использовании. Этот прибор увеличивает срок эксплуатации оборудования, входящего в систему отопления, повышает уровень его пожаробезопасности.

    Если исходить из пользы этих сравнительно простых приборов и их 20-летнего срока службы, стоимость у них небольшая. Чтобы купить изделие действительно качественное, узнайте, есть ли сертификат на выбранный прибор.

    А вы используете термоголовки для своего отопительного оборудования? Если да, то поделитесь личным опытом установки и эксплуатации, добавляйте фото, расскажите, довольны ли вы этими устройствами и насколько комфортнее стал микроклимат в вашем доме после монтажа термоголовок.

    Источник: https://sovet-ingenera.com/otoplenie/otop-oborudovanie/termogolovka-dlya-radiatora-otopleniya.html

    Разновидности термоголовок

    Можно выделить 3 группы термоголовок:

    • ручные;
    • электронные;
    • механические.

    Все они выполняют одинаковую функцию, различается лишь принцип работы.

    Ручные термоголовки по внешнему исполнению похожи на кран. Путем поворотов регулятора добиваются нужного показателя на теплоносителе. Их устанавливают вместо классических шаровых кранов. Отличаются своей надежностью и малой стоимостью. Минус – неточность настройки и неудобство пользования. Также регулятор может ослабнуть из-за частого использования.

    Электронный терморегулятор

    Механические термоголовки обладают более сложной конструкцией. При этом установленная температура поддерживается автоматически. В основе лежит сильфон в виде цилиндра, внутри которого находится агент в жидком или газовом состоянии. При повышении температуры выше заявленной нормы начинает двигаться шток. Сечение канала сужается, уменьшается пропускная способность и температура опускается до заявленного значения. К преимуществам механических регуляторов можно отнести удобство использования, точность настройки автоматическую регулировку режима. Недостаток – более высокая стоимость.

    Электронные модели работают от батареек. Шток перемещается под действием микропроцессора. Имеют расширенный функционал – выставление температуры по времени и дням недели, определение режима в помещении, отсутствие обогрева при отсутствии в доме жильцов. Основные недостатки таких изделий – высокая стоимость, необходимость замены батареек. Преимущества – удобство применения, полная автоматизация процесса, широкий диапазон температур.

    Критерии выбора

    Электронная беспроводная термоголовка с WiFi

    Изделия для регулировки температуры выпускаются многими известными компаниями. К ним относятся Buderus, Danfoss, Овентроп. Они имеют свои представительства во всех крупных городах.

    Чтобы подобрать лучшее устройство, следует опираться на следующие критерии:

    • Термоклапан, на который фиксируется головка. Бывает клипсовое и резьбовое соединение.
    • Тип резьбы на самой термоголовке. Бывает в виде гайки со шторками или круглое.
    • Наличие юбки. Она скрывает рабочую часть и делает внешний вид более привлекательным.
    • Материал. Самые дешевые приборы делаются из пластика, дорогие – из металла. Первые ненадежные и недолговечные.
    • Качество материала. Использование дешевого пластика удешевляет конструкцию, но от этого страдает прочность и время работы.
    • Тип рабочего элемента. Бывает жидкий, газовый, электронный, парафиновый. Термоголовка Danfoss
    • Плавность поворота рукоятки. Влияет на точность выставления характеристик.
    • Наличие дополнительных характеристик. Есть беспроводные модели с WiFi, различными сенсорами и другими устройствами управления и регулировки.
    • Градуировка, длина шкалы.
    • Имеется ли антивандальная защита.
    • Внешний вид.

    В магазинах предлагаются готовые комплекты, состоящие из клапана и термоголовки. При желании эти элементы можно купить по отдельности. В частности, к радиаторам Rifar и Kermi приходится приобретать терморегулятор отдельно. Большой популярностью пользуются приборы компании Данфосс.

    Также стоит заранее выбрать, какая именно термоголовка будет использоваться по способу управления. Термостатическая головка для радиатора отопления с датчиками и системой автоматики удобнее, но подходит не для всех видов батарей.

    Для чугунных обогревателей подходят только модели с ручной регулировкой. Это связано с теплоемкостью материала и его большой инерцией.

    Источник: https://StrojDvor.ru/otoplenie/dlya-chego-nuzhna-i-kak-rabotaet-termogolovka-na-radiatore-otopleniya/

    — Преимущества термостатических радиаторных клапанов для старых систем водяного отопления

    Если у вас есть старый дом с водяным отоплением и только один термостат для всего дома, поддержание равномерной температуры может быть проблематичным, поскольку в некоторых комнатах / зонах слишком много жарко или слишком холодно по отношению к другим. Когда была установлена ​​система отопления, каждый радиатор был подключен к одному набору труб, что не позволяло осуществлять индивидуальный контроль. В готовом доме может быть сложно выполнить повторную прокладку труб без значительных разрушений и затрат на строительство, поэтому одно из решений, которое может сработать, — это установка термостатических регулирующих клапанов (ТРК) на отдельных радиаторах.

    Новая установка TRV

    TRV — это саморегулирующийся клапан, который работает, изменяя поток горячей воды к одному радиатору. Он состоит из двух частей: головки клапана и корпуса клапана, при этом головка расположена поверх корпуса. При изменении температуры капсула в головке клапана сжимается или расширяется, что приводит к перемещению штифта в корпусе клапана, заставляя его либо открываться, либо закрываться.

    Honeywell eTRV

    Традиционные ТРВ работают без потребности в электроэнергии и устанавливаются путем снятия старого ручного запорного клапана и замены его ТРВ, который легко контролируется поворотом шкалы для регулировки температуры.Как и в случае со многими другими устройствами сегодня, существуют также электронные «умные» версии. Эти клапанные головки, известные как eTRV, могут питаться от батарей или подключаться к домашней электросети. Их можно запрограммировать с настройками времени и температуры, и есть даже версии, которые можно программировать и контролировать с помощью приложения для смартфона, как интеллектуальный термостат для всего дома или зонированной системы, такой как Nest или Honeywell Lyric.

    Есть два места, где нельзя устанавливать TRV — первое — в ванных комнатах.Это связано с тем, что тепло, производимое ванной / душем, заставляет TRV отключать тепло от радиатора, что означает, что он не сможет бороться с конденсацией. Второе место — в той же комнате, где находится главный термостат отопления. Главный термостат напрямую связан с котлом, поэтому, имея TRV в той же комнате, они будут бороться за контроль, и если TRV победит, отопление для всего дома отключится.

    Наряду с созданием более комфортной и сбалансированной отопительной среды с помощью термостатических радиаторных клапанов мы можем сэкономить деньги за счет снижения потерь тепла, попадающих в комнаты, которые обычно перегреваются, или комнаты, которые не используются часто, такие как гостевая спальня или дополнительная комната.

    MYSON: Отопление с помощью инноваций!

    Теперь вы можете контролировать температуру по комнате!

    Радиаторные клапаны

    Myson TRV II обеспечивают рентабельный метод повышения энергоэффективности, позволяя контролировать температуру в вашем доме, комната за комнатой. Выберите точную температуру, которую вы хотите в каждой комнате, и Myson TRV II автоматически ее поддерживает. Установить Myson TRV II быстро и легко: здесь нет сложной сантехники, а стоимость удивительно мала по сравнению с экономией, которую вы увидите на счетах за отопление год за годом.

    Клапан TRV II

    Вот как работает уникальный клапан TRV II компании Myson:

    • Каждый TRV II имеет чувствительный элемент, который состоит из заполненной жидкостью капсулы с погруженным сильфоном и толкателем;
    • При повышении температуры окружающей среды жидкость в металлической капсуле датчика расширяется и сжимает сильфон, в результате чего встроенный толкатель закрывает клапан;
    • Когда температура окружающей среды в помещении падает, жидкость в капсуле сжимается, позволяя сильфону втягивать шток толкателя и открывать клапан.

    Дополнительное преимущество:
    Еще одна особенность TRV II — это два встроенных стопорных штифта, позволяющих заблокировать температуры при одной настройке или ограничьте ее определенным диапазоном температур.

    Комфорт, безопасность и долговечность

    Майсон TRV II:

    • Регулирует уровень тепла в отдельных помещениях, подобно зональному клапану;
    • Автоматически отключается, когда потребность в тепле удовлетворяется;
    • Имеет блокировку или регулировку ограниченного диапазона для предотвращения взлома;
    • Обеспечивает оптимальный комфорт при одновременном снижении потерь энергии и затрат на отопление.

    Технические данные:

    • Только для систем горячего водоснабжения
    • Максимальное рабочее давление 145 фунтов на кв. Дюйм
    • Максимальная температура воды 248 ° F
    • Соответствует ISO 9002
    • Сенсорный элемент, заполненный жидкостью
    • Постоянная времени: 26 мин.
    • Гистерезис
    • Настройка диапазона окружающей среды от 46 ° F до 83 ° F
    • Нормальная настройка 68 ° F
    • Настройка замораживания 46 ° F
    • Максимальный перепад давления 8 фунтов на кв. Дюйм

    Клапан Myson TRV II имеет зубчатый экономичное положение (установлено на 68 ° F), которое дает предупреждение когда клапан повернут на более высокие температуры.

    Полнопоточные клапаны Myson

    Полнопоточный тяжеловесный клапан MYSON — это высокопроизводительный клапан для управления включением / выключением. В механизме неподнимающегося шпинделя используется двойное кольцевое уплотнение, способное выдерживать давление 145 фунтов на кв. Дюйм при 245 ° F в полностью открытом или закрытом положении. Поскольку приложения, для которых подходит FullFlow, предъявляют более высокие эксплуатационные требования, механизм был изобретательно разработан, чтобы обеспечить техническое обслуживание во время эксплуатации.Шпиндель можно снять для обслуживания, в то время как плунжер остается надежно запечатанным, предотвращая внезапные утечки воды из системы.

    Маховик FullFlow и запорная крышка изготовлены из высококачественного АБС-пластика и привинчиваются к шпинделю клапана. Маховик имеет гладкий внешний вид и поверхность, которую легко чистить.

    • Максимальное рабочее давление 145 фунтов на кв. Дюйм
    • Максимальная температура воды 248 ° F
    • Соответствует ISO-9002
    • Доступен в высококачественной полированной хромированной отделке.
    • Один клапан для медной компрессионной или железной трубной резьбы
    • Двойное кольцевое уплотнение и неподнимающийся шпиндель
    • Уплотнительное кольцо на штуцере гарантирует водонепроницаемость
    • Медная компрессионная или входная внутренняя трубная резьба
    • Выход — 1/2 дюйма, наружная резьба BSPT
    • Все клапаны поставляются с основанием с резьбой для номинальной резьбы 1/2 дюйма и подходящей стяжной гайкой и обжимным кольцом.

    Корпус запорного устройства для двухтрубных систем отопления

    Myson предлагает два регулируемых корпуса клапана для двухтрубных систем отопления: вертикальный угол и прямой корпус

    • Штампованная латунь, никелированная
    • Максимальное рабочее давление 145 фунтов на кв. Дюйм
    • Максимальная температура воды 248 ° F
    • Медная компрессионная или входная внутренняя трубная резьба
    • Выход — 1/2 дюйма, наружная резьба BSPT

    Чтобы определить поток через запорные клапаны, выберите тип корпуса * и расчетное падение давления в фунтах на квадратный дюйм.В таблице ниже показан коэффициент Cv ** для каждого стиля и настройки клапана. Используйте это уравнение для расчета расхода:

    * Корпус каждого клапана поставляется в закрытом положении
    ** Cv = галлонов в минуту при перепаде давления 1 фунт / кв. Дюйм

    Датчик дистанционного управления

    Датчик дистанционного управления

    Myson помогает нашему клапану работать там, где стандартный клапан не может.

    Используйте наш дистанционный датчик, когда размещение клапана затрудняет или делает невозможным правильное определение температуры воздуха, например, когда его необходимо разместить за мебелью или занавесками, или когда клапан находится под прямыми солнечными лучами. TRV II настроен и работает точно так же, как стандартный клапан, за исключением того, что длина капиллярной трубки соединяет ДАТЧИК с КЛАПАНОМ.

    Дистанционный регулятор

    Дистанционный регулятор

    Myson позволяет легко регулировать температуру там, где ручной доступ к клапану затруднен. Дистанционный регулятор может быть установлен на стене на расстоянии от 6 до 15 футов от клапана. Дистанционный регулятор следует размещать так, чтобы воздух мог беспрепятственно проходить над ним.

    Термоэлектрические радиаторные клапаны

    Термоэлектрические радиаторные клапаны Myson могут использоваться для точного регулирования температуры в помещении с помощью комнатного термостата или центрального пульта управления (термостат и трансформатор не входят в комплект).

    Эти клапаны Myson можно размещать за длинными занавесками, в коробках или под прямыми солнечными лучами без потери рабочих характеристик. Комнатный термостат устанавливается в оптимальной точке на стене и может использоваться для управления одним или несколькими термоэлектрическими клапанами, обеспечивая одинаковое регулирование температуры во всей зоне управления.

    Встроенный индикатор дает визуальное подтверждение того, открыт или закрыт клапан.

    Производительность

    Технические характеристики

    Термостатический корпус для двухтрубных систем отопления

    Конструкция корпуса клапана термостатического радиатора Myson TRV II позволяет клапану работать правильно при всех перепадах давления в любом направлении потока без потери рабочих характеристик.Корпус термостатического клапана для двухтрубных систем отопления доступен в корпусах с вертикальным углом, прямым и горизонтальным углом.

    Характеристики:

    • Никелированный корпус из штампованной латуни
    • Максимальная температура воды 248 ° F
    • Заглушка для ввода в эксплуатацию — белая
    • Медная компрессионная или входная внутренняя трубная резьба
    • Выход — 1/2 дюйма, наружная резьба BSPT

    Характеристики расхода TRV II

    Примечание: открытие клапана определяется разницей температур между датчиком (комнатная температура) и заданное значение на клапане. Типичная конструкция требует разницы уставок 4 ° F, т. Е. Когда комнатная температура на датчике составляет 64 ° F, а TRVII установлен на контрольную температуру 68 ° F (настройка III), расход через клапан может быть определен. линией заданного значения 4 ° F, показанной на рисунке выше.

    Клапаны

    MYSON TRV работают бесшумно при падении давления до 8 фунтов на кв. Дюйм. Чтобы избежать шума воды или дребезжания, хорошая практика проектирования предполагает, что расчетное давление должно быть ниже этого порогового значения.

    H * с головкой 2TRV или головкой 2TRV (удаленный датчик)
    h * оснащен головкой 2TRV ADJ (дистанционный регулятор)

    Все, что вам когда-либо понадобится знать о балансировке радиаторов

    Балансировка некоторых систем отопления может стать настоящим кошмаром, независимо от того, сколько вы с этим боретесь, вы просто не можете добиться этого сразу!

    Обычно это происходит в более крупных системах, и многие скажут, что это означает, что вам, вероятно, необходимо гидравлическое разделение. Тем не менее, у нас есть несколько советов, которые мы усвоили по ходу дела, которые сэкономят ТОННУ времени на балансировке в конце работы. Сделать те системы, которые невозможно сбалансировать, очень просто !!

    Итак, что такое балансировка системы отопления?

    Для балансировки системы отопления необходимо просто убедиться, что все радиаторы или излучатели нагреваются равномерно. Для систем, использующих погодную компенсацию или компенсацию нагрузки, это гарантирует, что у вас в каждой комнате объекта будет точная температура, а не в некоторых комнатах слишком жарко, а в некоторых слишком холодно.Слишком большой поток к радиаторам приведет к перегреву помещения, меньший поток — к нагреву помещения.

    В более старых системах включения / выключения это было бы больше связано с временем нагрева и, возможно, меньшей проблемой при условии, что у вас есть TRV и ваша эталонная комната (комната с термостатом) немного сбалансирована. Эта статья, как и все статьи Heat Geek, на самом деле не о системах включения / выключения, а больше о современных модулирующих системах отопления, которые должны быть стандартом.

    Балансировка НЕ ​​увеличивает конденсацию в котле вопреки распространенному мнению.Правильный перепад температуры в системе достигается за счет управления скоростью насоса. Если у вас нет насоса на высокой настройке и вы не ограничиваете все свои клапаны, чтобы замедлить поток обратно, однако это было бы экспоненциально расточительно с энергией насоса. Главное — не задушить насос и не тратить энергию впустую. У вас всегда должен быть хотя бы один полностью открытый клапан.

    Неправильная балансировка или ее отсутствие снижает мощность системы в целом, это будет выглядеть как меньшая дельта Т для котлов, работающих только на отопление, где насосы не связаны с горелкой.Подробнее в нашей статье повышает ли балансировка КПД котла?

    Почему балансировать некоторые системы отопления так БОЛЬНО?

    Есть несколько основных причин, по которым балансировка становится сложной, и понимание того, почему является вашим первым шагом. Вот краткий обзор со ссылками на дополнительную информацию.

    Первая и основная причина заключается в том, что в системе присутствует высокий перепад давления. Это может быть связано с использованием трубопроводов меньшего диаметра или с тем, что система просто большая / имеет большие протяженности.Чтобы понять больше, взгляните на «взаимосвязь давления и потока».

    Есть два способа обойти эту проблему;

    Мы можем использовать один из многих доступных нам методов компоновки трубопроводов, чтобы минимизировать перепады давления. Более подробная информация об этом приведена в конце статьи, и мы можем использовать более совершенные балансировочные клапаны!

    Мы не можем не переоценить это обстоятельство, неправильный выбор запорных клапанов может вызвать у вас полную головную боль, и большинство из них не подозревают, что есть разница! Что вы не знаете о статье о замках.

    Другие причины могут быть связаны с используемым методом балансировки.

    Например, некоторые инженеры пытаются добиться идеального перепада температур (или DT) 20 ° C на каждом радиаторе. На наш взгляд, это не нужно и сложно.

    Еще одна проблема заключается в том, что некоторые инженеры при балансировке выставляют котел на полную мощность (режим трубочиста). Это заставит котел попытаться ввести максимальную мощность котла в систему, которая, скорее всего, будет иметь мощность радиатора только часть размера котла.Это всегда будет приводить к крошечной дельте t, поскольку система не может переносить тепло. Это, в свою очередь, также не будет иметь точного расхода, когда котел вернется в нормальный режим работы, и означает, что вы будете балансировать для сценария, который никогда не произойдет.

    Наконец, хотя в большинстве случаев они могут быть достаточно хорошими, они могут использовать совершенно неправильные клапаны! Обратите внимание, прежде чем мы сказали, что клапаны лучше, однако некоторые запорные клапаны вообще не предназначены для балансировки !! Опять же подробнее… или может быть вариант получше, описанный ниже…

    как бы мы посоветовали сбалансировать систему отопления?

    Перво-наперво, чтобы получить правильную скорость потока вокруг каждого излучателя / радиатора, вам необходимо получить правильный поток во всей системе. Для этого нам нужно отрегулировать производительность насоса в соответствии с системой.

    Слишком низкая скорость потока будет означать, что объекту может быть сложно нагреться до нужной температуры, поскольку средняя (средняя) температура радиаторов слишком низкая. Если насос работает слишком быстро, это приведет к экспоненциальной потере мощности, а также уменьшит эффект конденсации в котле за счет повышения температуры обратной магистрали. У инженеров может возникнуть соблазн задушить насос, перекрыв клапаны, чтобы замедлить скорость потока, это снова приводит к потере еще большей мощности.

    К счастью, почти все современные модулирующие котлы включают управление насосом, связанным с горелкой. Это постоянно регулирует скорость насоса, чтобы обеспечить правильный расход относительно подводимого тепла. Быстро проверьте свой источник тепла, чтобы убедиться, что он имеет приблизительную правильную DT / скорость потока, для получения дополнительной информации по уточнению и настройке скорости вашего насоса щелкните здесь. Не волнуйтесь, если ваше DT выходит из строя на 10-20%, это действительно не имеет большого значения на данном этапе, и установщики могут тратить время зря и зацикливаться на достижении этого.

    Подробнее об этом в нашей статье «Ложь DT20». Однако более точным ориентиром является DT, который составляет около 30% от температуры подачи.

    Например; Если у нас температура подачи 70 ° C (70 x 0,3), получаем DT 21 ° C. Если ваша температура подачи составляет 50 ° C, это даст DT 15 ° C (50 X 0,3) и так далее. Это не совсем точно, это просто для того, чтобы получить правильную скорость потока. Вы можете использовать более сложные суммы, но мы не будем терять время зря.

    Как бы то ни было, теперь ваш расход находится в правильном положении, пришло время, наконец, сбалансировать радиаторы.

    Как сбалансировать радиаторы

    Здесь мы можем использовать несколько различных методов, но, что важно, ни один из них не является правильным или неправильным в пределах разумного. Просто некоторые методы займут больше времени, чем другие, а некоторые позволят достичь более точной комнатной температуры! Также предположим, что мы балансируем модулирующий котел без гидравлического разделения.

    Два основных способа балансировки радиаторов (если вообще используются) инженеры-теплотехники — это либо «измерить среднюю температуру радиатора», либо отрегулировать запорный экран до тех пор, пока они не почувствуют одинаковую среднюю температуру.На другом конце спектра они используют датчики температуры на каждом конце радиатора (подающей и обратной линии) и балансируют для определенного перепада температуры.

    Подсоединение термометра к патрубкам подачи и возврата радиаторов и регулировка запорных клапанов для обеспечения одинакового перепада температуры обеспечивает правильность расхода по отношению к конкретному размеру или мощности радиатора.

    Однако, если у вас есть некоторый перепад температуры вдоль подающей трубы перед радиатором, это даст вам другую «среднюю температуру» на каждом радиаторе. Средняя температура представляет собой среднее значение температуры подачи и возврата. Чтобы решить эту проблему, добавьте температуру потока к температуре возврата и разделите на 2.

    Мы не видим большой проблемы с немного разными средними температурами, но это будет означать, что вы потратили довольно много времени на то, что не является точный в любом случае, так как реальные выходы радиаторов будут отличаться.

    При использовании модулирующих элементов управления мы снова не видим особых проблем с использованием сенсорного экрана, а не термометра, при условии, что температура в комнате достигает точной температуры с любым TRV, установленным на максимум.Т.е. температура подачи нацелена на комнатную температуру, а не на TRV, так как это потенциально может привести к перегреву котла.

    Как описано выше, вместо этого вы могли бы сбалансировать, чтобы обеспечить одинаковую «среднюю» температуру на каждом радиаторе. Для этого определите среднюю температуру в источнике тепла (примерно) и отрегулируйте каждый запорный клапан, пока у вас не будет одинаковой средней температуры на каждом радиаторе.

    По сути, это приведет к разному падению DT / температуры на всех радиаторах, но средняя температура радиатора будет одинаковой.Это сработает, но опять же может занять много времени и будет неудобно, если ваш котел включится. Важно отметить, что это может не дать вам идеального баланса, в конце концов, наша цель — это точная комнатная температура, а не точная температура радиатора.

    Расчеты теплопотерь неточны, и даже если бы они были, они могли быть выброшены множеством вещей, например, отсутствием изоляции, ошибками расчетов, использованием помещения или неправильным выбором радиатора. Лично мы думаем, что оба приведенных выше варианта — занятие неблагодарное.

    Балансировка температуры обратного потока

    Вместо этого мы предлагаем сделать так, чтобы после установки максимального значения TRV вы просто ощущали (или измеряли, если хотите) температуру обратного потока радиатора, пока система находится на « расчетной температуре подачи » ( температура должна составлять около 2 ° C на улице) и следить за тем, чтобы температура в помещении не превышала 20/21 ° C. По крайней мере, для начала.

    В подавляющем большинстве систем температура подачи к каждому радиатору будет примерно одинаковой, нет смысла вообще их измерять.Прикосновение к радиатору для определения средней температуры также оставляет небольшую погрешность. Однако измерение температуры обратного теплоносителя имеет, безусловно, наибольшую погрешность.

    Чтобы уточнить, предположим, что котел с температурой DT 20 ish, возврат радиатора с наружной температурой 8 ° C будет иметь среднюю температуру на выходе всего 4 ° C.

    Рис. 1

    В то время как, если бы мы чувствовали среднюю температуру радиатора и делали ту же ошибку в 8 ° C, у нас было бы совершенно разных DT , и, в свою очередь, сильно менялись бы скорости потока через каждый излучатель.

    Например.

    Рис. 2

    Поскольку измерение температуры обратного трубопровода является более важной переменной, многие системы могут быть достаточно близкими, просто нащупав обратный трубопровод рукой. Хотя для большей точности вы можете использовать термометр определенного описания или их комбинацию, это первая точка, в которой вы значительно увеличите скорость и точность балансировки.

    Точность не обязательно должна быть идеальной прямо сейчас, постарайтесь добиться того, чтобы все температуры вашего обратного потока приблизительно совпадали.

    В более крупных системах вы можете обнаружить, что вам пришлось настолько ограничить ближайшие радиаторы, что вам нужно было увеличить скорость насоса. Это связано с тем, что перепад давления на подаче и обратной линии намного больше в более крупных системах, чтобы получить достаточно высокий расход. Подробнее об этом в понимании давления и расхода.

    Вернитесь к насосу и измерьте DT на источнике тепла и приблизительно отрегулируйте производительность насоса, если необходимо, но это маловероятно для большинства систем.

    Опять же, точное соответствие температуры обратки не требуется. Размер радиатора никогда не будет точным, поскольку размер радиатора будет увеличен или уменьшен до ближайшего радиатора, а также — комнаты разделяют тепло.

    Это не должно было занять много времени. Теперь вы можете попросить пассажира следить за температурой в помещении, и, если она немного высока, вы можете немного позже уравновесить или показать их. Если в комнате немного низкая температура, увеличьте расход (уменьшите DT), чтобы увеличить мощность радиатора, хотя, по нашему опыту, это маловероятно.

    Мы понимаем, что в большинстве систем по-прежнему используется управление включением / выключением вместо модулирующего управления, такого как погодная компенсация или компенсация помещения. Для этого мы бы посоветовали ориентировочно установить температуру обратки, уравновесить эталонную комнату (комнату с термостатом) до чуть более широкого DT, а затем позволить TRV делать свое дело. В качестве альтернативы используйте автоматические балансировочные клапаны, предлагаемые IMI, Honeywell или Danfoss.

    , однако, если вы приверженец точности, вы можете перейти на следующий уровень…

    Закройте все внутренние и внешние двери, окна и занавески (для предотвращения солнечного излучения) в собственности и установите регулирующий элемент управления на самая высокая температура, при которой вам комфортно работать.

    Затем вам нужно будет измерить температуру в каждой комнате индивидуально и отрегулировать запорный экран, чтобы в каждой комнате была одинаковая температура. Зайдите в каждую комнату и при необходимости настройте каждую запорную заслонку, приоткройте запорный вентиль очень немного, если в комнате прохладнее, чем ваша целевая температура, и закройте его, если в комнате слишком жарко.

    Это гораздо более эффективное использование вашего времени, чем установка одного и того же DT для каждого радиатора, поскольку мы нацелены на комнатную температуру , а не на температуру радиатора.

    При этом помните о других переменных, таких как усиление солнечной энергии. Также обратите внимание, что чем шире разница между внутренним и внешним пространством, тем более точным будет этот метод. Этого можно достичь, либо дождавшись более холодного дня, либо увеличив регулирующий термостат на более высокое значение, либо и то, и другое. Эта последняя регулировка, скорее всего, просто покажет вам, насколько проста ваша система и что собственность разделяет большую часть ее тепла.

    После того, как балансировка будет завершена и вы будете довольны кривой нагрева (при необходимости), вы можете вернуть свой TRV назад, чтобы ограничить внутреннее усиление.

    Наконечник . Если вы балансируете полотенцесушители (клапаны полотенцесушителей открываются очень быстро), закрывайте обе стороны, а не только одну. Закрыв одну сторону, а затем другую, вы увеличите вращение клапана для меньшего изменения потока, что фактически означает, что вы улучшите характеристику открытия.

    Как уже упоминалось, это предложение по балансировке предполагает, что вы балансируете только современный модулирующий котел. Это будет работать и для всех других типов систем, но есть и другие варианты, если ваш модулирующий котел не контролирует скорость потока в вашей системе.

    Перед чтением следующего раздела было бы полезно понять давление и расход!

    Какой тип насоса вы пытаетесь сбалансировать?

    Если у вас более старый котел, нет модулирующего управления или гидравлического разделения в вашей системе, также доступны другие методы балансировки. ИЛИ вам может даже не понадобиться использовать запорные клапаны для балансировки!

    В коммерческом мире, например, необходимо знать, как вы собираетесь управлять каждым контуром. Затем вы выберете тип управления насосом в сочетании с типом клапана, который дополняет его, чтобы эффективно распределять поток.

    В насосах используются разные методы управления потоком и экономии энергии. У вас может быть подключенная горелка, управление DT, контроль перепада давления, контроль внешнего датчика, постоянное давление, постоянная скорость, пропорциональное давление и многое другое (статья для последующего изучения).

    Но обычно их можно разбить на 2 группы: насосы, которые изменяют скорость до заданного давления, и насосы, которые изменяют давление для достижения заданной скорости. Затем вы должны выбрать конкретный тип клапана, который будет дополнять его.

    Проблема современных отечественных модулирующих котлов в том, что они изменяют как давление, так и расход. Это может быть очень сложно управлять, и поэтому единственный оставшийся вариант — уравновесить скромный замок, которого более чем достаточно в быту, мы могли бы добавить. Однако для балансировки не все замки одинаковы! Чего вы не знали о запорных клапанах!

    Система Grunfos Alpha2

    Система Grundfos Alpha2 будет работать с любой из этих логических схем насоса или с любым клапаном.Однако вы должны использовать их помпу Alpha 3.

    После заполнения системы и очистки от воздуха вы подключаете внешний модуль Bluetooth к телефону и помпе. Затем ваш телефон проинструктирует вас, насколько необходимо отрегулировать запорный экран или какие предустановленные значения TRV, ограничивающие поток, следует отрегулировать. После завершения будет создан отчет, показывающий, что вы выполнили баланс, который может быть полезен для предстоящего принятия закона о балансировании.

    Автоматические балансировочные клапаны

    Для насосов, которые рассчитывают фиксированное давление и изменяют поток, я бы рекомендовал TRV с ограничением потока или автоматический балансировочный TRV.

    Автоматические балансировочные клапаны, также известные как независимое от давления управление (PIC), обычно представляют собой коммерческие клапаны со встроенным ограничителем потока, и это просто их версии TRV. Они включают в себя селектор расхода под головкой TRV и пронумерованы, скажем, от 1 до 5. Каждое число соответствует расходу, который будет в инструкциях производителя, просто выберите требуемый расход и отрегулируйте! БОЛЬШОЙ!

    Мы настоятельно рекомендуем осторожно настраивать насос с их помощью.Если насос достигает заданного перепада давления на клапане ниже 1 метра напора, они не могут полностью контролировать ситуацию, и другие радиаторы могут столкнуться с проблемами. Тем не менее, эти клапаны обычно имеют ограничительные пути небольшого диаметра (и повышенный авторитет клапана), поэтому это маловероятно. Однако обратите внимание: если вы запустите насос при более высоком перепаде давления, чем требуемый минимум, потребляемая мощность вашего насоса увеличится.

    Например, если вы можете получить достаточный поток к радиаторам с напором 3 метра, но насос оставлен на высоте 6 м, вы удвоите потребляемой мощности.Вы должны обязательно поэкспериментировать с понижением скорости насоса, пока поток не начнет ухудшаться. Если вы удвоите свое сопротивление, вы удвоите потребление энергии, это прямая линейная зависимость. Подробнее ..

    Если ваша помпа нацелена на скорость, вам нужно быть еще более осторожным. Если установленная скорость даже немного превышает ваш общий предел потока через все клапаны вместе взятые, то клапаны будут оказывать экспоненциально большее сопротивление насосу, и насос увеличится до максимального перепада давления для компенсации.Это потребует максимальной мощности для данного расхода. По этой причине мы всегда советуем оставлять один байпасный радиатор для прохождения любого избыточного потока при использовании этих клапанов.

    Мы не рекомендуем эти клапаны для использования с современным модулирующим котлом, который изменяет давление и расход по причинам, описанным выше, или с насосом, управляемым DT. Вот небольшое объяснение.

    Автоматическая балансировка trvs

    У вас также есть клапаны PIC (независимые от давления), которые работают в соответствии с трубопроводом, однако ожидается, что они будут использоваться только в более крупных коммерческих системах.

    Единственный другой совет, который мы могли бы дать, когда дело доходит до выбора клапана, — это знать и понимать авторитет клапана и «характеристики открытия» клапана. Это полностью описано в нашей статье «Что вы не знали о lockshield».

    Другая переменная погодных условий, требующая дополнительного времени для балансировки или различных типов клапанов, зависит от того, как ваша система подключена к трубопроводу, и может быть легче решена путем регулировки при замене котла или установке немного другим способом с самого начала.Компоновка системы также определяет, какую настройку насоса вам следует использовать в идеале.

    Схема системы

    Установка или регулировка трубопроводов немного по-другому при установке нового котла может обеспечить простую балансировку и даже полностью исключить необходимость балансировки системы!

    Как описано в разделе «Давление и расход», когда вы уравновешиваете систему отопления, вы фактически заставляете каждую цепь иметь одинаковое или подобное сопротивление друг другу. Основная причина того, что системы не сбалансированы и имеют разное сопротивление, — это коммунальные трубопроводы.Это общий трубопровод, который у них всех.

    Более близкие радиаторы (или более короткие цепи) будут использовать меньше общих трубопроводов и, следовательно, будут иметь меньшее сопротивление потоку, чем радиаторы, расположенные дальше по линии. Таким образом, вода идет по пути наименьшего сопротивления.

    A = ОЧЕНЬ ВЫСОКИЙ РАСХОД B = ВЫСОКИЙ РАСХОД C = ПРАВИЛЬНЫЙ РАСХОД D = СЛИШКОМ МЕДЛЕННЫЙ E = СЛИШКОМ МЕДЛЕННЫЙ

    Есть два способа решить эту проблему. Первый — сделать коммунальные трубопроводы большими.Обеспечение большего общего трубопровода означает, что большая часть сопротивления находится в пределах отдельных ветвей трубы, а перепады давления заканчиваются гораздо ближе «из коробки» и даже до того, как вы уравновесите. В отличие от рисунка выше.

    Это также увеличивает авторитет клапана вашей системы, так как большая часть относительной потери давления приходится на клапан . . win win!

    Многие могут говорить об опасностях низкой скорости. Это никогда не было проблемой для нас в домашних системах, и ваши трубопроводы в любом случае будут иметь негабаритный размер 99% в год, поскольку система модулируется (мы надеемся).Еще одна статья, чтобы разобраться в этом в другой раз.

    Второй способ — сделать коммунальные трубопроводы короткими.

    Коллекторные системы

    Коллекторные системы относятся к тому месту, где вы запускаете поток и возвращаете его в коллектор. Подобно коллектору под полом или, возможно, созданному вами сами. Он может быть расположен в любом месте собственности, но в идеале в центре, а затем разделен на отдельные участки для каждого радиатора или излучателя.

    Установка от Дэйва Чорли Сантехника и отопление

    Это гарантирует, что все радиаторы имеют одинаковое сопротивление общей трубопроводной сети, и если / когда один из излучателей отключается, воздействие давления на каждый из других излучателей одинаково / похоже.

    Коллекторная система упрощает балансировку (при необходимости вообще), поскольку все это находится в одной легкодоступной точке.

    Система обратного возврата

    Первый пришел последним — это термин, обычно используемый в торговле. Это то же самое, что и традиционная двухтрубная система, однако первый радиатор, который питает ваша подающая труба, является последним радиатором в вашем обратном контуре. Это приводит к тому, что все ваши радиаторные цепи имеют одинаковое сопротивление.

    Возможно, вам это покажется непрактичным, однако существует столько версий всех этих методов, сколько позволяет ваше воображение.

    Например, вместо того, чтобы запускать поток и возвращаться к первому радиатору, затем последовательно ко второму и т. Д. Вы можете запустить поток и вернуться через первый рад к центру собственности, а затем выйти, как на диаграмме паука. Затем снова выполните тройник, увеличивая размер первичного трубопровода.

    Чем больше вы можете создать подобного сопротивления, тем больше подойдет режим постоянного давления. Для малоразмерной и плохо спланированной системы лучше выбрать настройку пропорционального давления.Подробнее об этом в другой раз

    Ничего из этого не является важным знанием, однако, как только вы поймете теорию, это поможет в процессе принятия решений позже, так что вы сможете принять решение на лету. И, как уже упоминалось несколько раз, все это действительно может помочь более крупным системам.

    Возможно, это будет один из последних материалов, которые мы будем публиковать здесь в течение некоторого времени, поскольку мы усерднее работаем над нашим онлайн-видеокурсом, который сейчас находится в стадии разработки.

    Отопление | процесс или система

    Отопление , процесс и система повышения температуры замкнутого пространства с основной целью обеспечения комфорта жителей.Регулируя температуру окружающей среды, отопление также служит для поддержания структурных, механических и электрических систем здания.

    В термоэлектрической генерирующей системе источник тепла — обычно работающий на угле, масле или газе — используется внутри котла для преобразования воды в пар высокого давления. Пар расширяется и вращает лопатки турбины, которая вращает якорь генератора, вырабатывая электроэнергию. Конденсатор преобразует оставшийся пар в воду, а насос возвращает воду в бойлер.

    Encyclopædia Britannica, Inc.

    Историческое развитие

    Самым ранним способом обогрева салона был открытый огонь. Такой источник, наряду с соответствующими методами, такими как камины, чугунные печи и современные обогреватели, работающие на газе или электричестве, известен как прямое отопление, поскольку преобразование энергии в тепло происходит на обогреваемом участке. Более распространенная форма отопления в наше время известна как центральное или косвенное отопление. Он заключается в преобразовании энергии в тепло в источнике вне, отдельно от обогреваемого объекта или объектов или расположенных внутри них; Получающееся тепло передается на объект через текучую среду, такую ​​как воздух, вода или пар.

    За исключением древних греков и римлян, большинство культур полагалось на методы прямого нагрева. Древесина была первым топливом, которое использовалось, хотя в местах, где требовалось только умеренное тепло, таких как Китай, Япония и Средиземноморье, использовался древесный уголь (сделанный из дерева), потому что он производил гораздо меньше дыма. Дымоход, или дымоход, который сначала был простым отверстием в центре крыши, а затем поднимался прямо из камина, появился в Европе к 13 веку и эффективно устранял дым и испарения огня из жилого помещения.Закрытые печи, по-видимому, впервые использовались китайцами около 600 г. до н.э. и в конечном итоге распространились по России в северную Европу, а оттуда в Америку, где Бенджамин Франклин в 1744 году изобрел улучшенную конструкцию, известную как печь Франклина. Печи гораздо менее расходуют тепло, чем камины, потому что тепло огня поглощается стенками печи, которые нагревают воздух в комнате, а не пропускают вверх по дымоходу в виде горячих дымовых газов.

    Центральное отопление, кажется, было изобретено в Древней Греции, но именно римляне стали лучшими инженерами-теплотехниками древнего мира с их системой гипокауста. Во многих римских зданиях полы из мозаичной плитки поддерживались колоннами внизу, которые создавали воздушные пространства или каналы. На участке, расположенном в центре всех отапливаемых комнат, сжигали древесный уголь, хворост и, в Британии, уголь, а горячие газы распространялись под полом, согревая их в процессе. Однако система гипокауста исчезла с упадком Римской империи, и центральное отопление было восстановлено лишь примерно 1500 лет спустя.

    Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту.Подпишитесь сейчас

    Центральное отопление снова стало использоваться в начале 19 века, когда промышленная революция вызвала увеличение размеров зданий для промышленности, жилых помещений и сферы услуг. Использование пара в качестве источника энергии предложило новый способ обогрева фабрик и заводов, когда пар передавался по трубам. Котлы, работающие на угле, подавали горячий пар в помещения с помощью стоячих радиаторов. Паровое отопление долгое время преобладало на североамериканском континенте из-за очень холодных зим. Преимущества горячей воды, которая имеет более низкую температуру поверхности и более мягкий общий эффект, чем пар, начали осознаваться примерно в 1830 году. В системах центрального отопления двадцатого века обычно используется теплый воздух или горячая вода для передачи тепла. В большинстве недавно построенных американских домов и офисов теплый воздух вытеснил пар, но в Великобритании и на большей части европейского континента горячая вода заменила пар в качестве предпочтительного метода отопления; канальный теплый воздух там никогда не был популярен. Большинство других стран приняли американские или европейские предпочтения в методах отопления.

    Системы центрального отопления и топливо

    Важнейшими компонентами системы центрального отопления являются устройства, в которых можно сжигать топливо для выработки тепла; среда, транспортируемая по трубам или каналам для передачи тепла в обогреваемые помещения; и излучающее устройство в этих пространствах для выделения тепла либо конвекцией, либо излучением, либо обоими способами. Принудительное распределение воздуха перемещает нагретый воздух в пространство с помощью системы воздуховодов и вентиляторов, которые создают перепады давления. Лучистое отопление, напротив, предполагает прямую передачу тепла от излучателя к стенам, потолку или полу замкнутого пространства независимо от температуры воздуха между ними; Излучаемое тепло устанавливает цикл конвекции во всем пространстве, создавая в нем равномерно нагретую температуру.

    Температура воздуха и влияние солнечного излучения, относительной влажности и конвекции — все это влияет на конструкцию системы отопления. Не менее важным соображением является объем физической активности, который ожидается в конкретной обстановке. В рабочей атмосфере, в которой напряженная деятельность является нормой, человеческое тело выделяет больше тепла. В качестве компенсации температура воздуха поддерживается на более низком уровне, что позволяет рассеивать лишнее тепло тела. Верхний предел температуры 24 ° C (75 ° F) подходит для сидячих рабочих и домашних жилых помещений, а нижний предел температуры 13 ° C (55 ° F) подходит для лиц, выполняющих тяжелую ручную работу.

    При сгорании топлива углерод и водород реагируют с атмосферным кислородом с выделением тепла, которое передается из камеры сгорания в среду, состоящую из воздуха или воды. Оборудование устроено так, что нагретая среда постоянно удаляется и заменяется охлаждающей системой — , то есть путем циркуляции. Если среда является воздухом, оборудование называется топкой, а если среда — водой, бойлером или водонагревателем. Термин «бойлер» более правильно относится к сосуду, в котором производится пар, а «водонагреватель» — к сосуду, в котором вода нагревается и циркулирует ниже ее точки кипения.

    Природный газ и мазут являются основными видами топлива, используемыми для производства тепла в котлах и печах. Они не требуют труда, за исключением периодической очистки, и работают с ними с помощью полностью автоматических горелок, которые могут регулироваться термостатом. В отличие от своих предшественников, угля и кокса, после использования не остается остаточной золы для утилизации. Природный газ вообще не требует хранения, а нефть перекачивается в резервуары для хранения, которые могут быть расположены на некотором расстоянии от отопительного оборудования.Рост объемов отопления на природном газе был тесно связан с увеличением доступности газа из сетей подземных трубопроводов, надежностью подземных поставок и чистотой сжигания газа. Этот рост также связан с популярностью систем теплого воздуха, к которым особенно хорошо подходит газовое топливо и на которые приходится большая часть природного газа, потребляемого в жилых домах. Газ легче сжигать и контролировать, чем нефть, пользователю не нужен резервуар для хранения и он платит за топливо после того, как он его использовал, а доставка топлива не зависит от капризов моторизованного транспорта.Газовые горелки обычно проще, чем те, которые требуются для жидкого топлива, и имеют мало движущихся частей. Поскольку при сжигании газа выделяются ядовитые выхлопные газы, газ из обогревателей должен выводиться наружу. В районах, недоступных для трубопроводов природного газа, сжиженный нефтяной газ (пропан или бутан) доставляется в специальных автоцистернах и хранится под давлением в доме до тех пор, пока он не будет готов к использованию так же, как природный газ. Нефтяное и газовое топливо во многом обязано своим удобством автоматической работе их теплоцентралей.Эта автоматизация основана в первую очередь на термостате, устройстве, которое, когда температура в помещении упадет до заданного значения, активирует печь или котел до тех пор, пока потребность в тепле не будет удовлетворена. Автоматические отопительные установки настолько тщательно защищены термостатами, что предвидятся и контролируются почти все мыслимые обстоятельства, которые могут быть опасными.

    5 шагов к здоровым паровым радиаторам

    Чтобы отключить подачу пара в радиатор, поверните ручку до упора вправо (по часовой стрелке).Радиатор должен остыть, так как пар остывает до конденсата и воздух заполняет пространство внутри радиатора.

    В качестве предупреждения не забудьте держать подающий клапан полностью открытым (слева) или полностью выключенным (справа). Не держите клапан повернутым наполовину. или где-то посередине. Подающий клапан не регулирует температуру и должен использоваться только для того, чтобы позволить или предотвратить попадание пара в радиатор.

    R e и книга по обложке. Если клапан подачи заржавел, у него сломана ручка или он просто выглядит так, как будто он видел лучшие времена, постарайтесь как можно скорее заменить его.

    Проблема № 1: Слишком мало или совсем нет тепла

    Если вы чувствуете слабое или полное отсутствие тепла, возможные причины заключаются в том, что подающий клапан закрыт и / или воздушный клапан не работает должным образом. Давайте рассмотрим эти возможные проблемы по очереди:

    Причина № 1: Закрыт клапан подачи

    Клапан подачи регулирует пар, поступающий в радиатор.Если он закрыт, то пар не может попасть в радиатор, а металлические ребра будут холодными.

    Напорный клапан, напротив, теплый на ощупь? Это означает, что пар достиг радиатора, но остановился на подающем клапане.

    Попробуйте слегка повернуть ручку против часовой стрелки, чтобы открыть клапан. Если кажется, что подающий клапан уже открыт или не сдвигается с места, переходите к следующему шагу.

    Если ваш клапан подачи заклинило, вы можете попытаться ослабить его, надавив рукой. Не используйте инструменты для приложения силы. Избыточное усилие может сломать подающий клапан и лишить последнюю линию защиты от сильного выброса пара в вашу квартиру. Если ручное давление не помогает, обратитесь к специалисту по ремонту или к специалисту по вашему зданию. В крайнем случае замените подающий клапан.

    Причина № 2: Воздушный клапан заклинивает в закрытом состоянии

    Существует много типов воздушных клапанов с разными функциями и для разных мест. Это «Hoffman 40»

    Этот воздушный клапан регулируемого типа, что означает, что вы регулируете размер отверстия для пара.Короче говоря, этот клапан можно установить практически на любой радиатор паропровода.

    Неисправный воздушный клапан может предотвратить нагрев радиатора. Чтобы пар попал в радиатор, холодный воздух должен выходить из него через крошечное отверстие в воздушном клапане. Если этот воздушный клапан засоряется или заклинивает, холодный воздух будет задерживаться внутри радиатора, не позволяя горячему пару проникать внутрь и выполнять свою работу.

    Если корпус радиатора холодный на ощупь (или даже частично), а все остальное проверено на наличие пара в трубах, возможно, вам просто придется заменить воздушный клапан.

    Скорее всего, подходящий воздушный клапан для замены можно найти в местном хозяйственном магазине. Когда у вас есть правильный воздушный клапан и подготовлена ​​рабочая зона, вам нужно закрыть подающий клапан, чтобы закрыть пар в радиатор (но прежде чем вы сделаете это самостоятельно, сначала прочтите этот !).

    Проблема № 2: Удары, лязг, стук или стук

    В основном удары, стук или другие подобные сотрясения возникают, когда более холодный конденсат, возвращающийся в котел, сталкивается с горячим паром, а затем происходит резкое расширение и сжатие происходит.

    Эти звуки могут исходить отовсюду в тепловых трубках здания, где скопился конденсат, и его столкновение с паром под давлением неизбежно.

    Но, когда эти звуки кажутся близкими, виноватым может быть ваш собственный радиатор. Конденсат может застрять на дне радиатора и образовать «водную дамбу», которая готова к эпической схватке с втекающим паром.

    Итак, почему этот бассейн парового конденсата находится на дне радиатора и что вы можете делать с этим?

    Причина № 1: Клапан подачи повернут наполовину:

    Распространенная ошибка, которую допускают многие люди, — оставлять клапан подачи на радиаторе частично открытым или закрытым, предполагая, что вращающаяся ручка может постепенно увеличивать или уменьшать нагрев. Дело в том, что подающий клапан не контролирует температуру, и, скорее, единственные два состояния для установки клапана — это либо полностью открыто, либо полностью закрыто. Нет золотой середины.

    Когда подающий клапан остается открытым в наполовину открытом положении, он физически блокирует вытекание конденсата из радиатора, в то время как пар пытается проникнуть внутрь. Происходит это насильственное взаимодействие между двумя враждующими состояниями h3O, и возникают ужасные звуки. созданный.

    Чтобы решить эту проблему, сначала полностью откройте кран подачи, чтобы слить воду.

    Если вода осталась внутри, вам нужно отсоединить корпус радиатора от труб и слить воду. Вода, остающаяся внутри радиатора, может вызвать серьезные проблемы в будущем, поэтому постарайтесь решить эту проблему как можно скорее.

    Поскольку корпус радиатора часто бывает очень тяжелым и поскольку для его отсоединения требуются специальные инструменты и опыт, это должно выполняться профессионалом или строительным супервайзером.

    Если вы обнаружили проблему, описанную выше, или вам нужна помощь в этом, позвоните нам , и мы будем рады помочь вам.

    Причина № 2: Неправильный шаг радиатора

    Паровые радиаторы должны быть слегка наклонены в сторону подающего клапана, чтобы конденсат мог легко стекать из радиатора (другими словами, сторона радиатора с воздушным клапаном должна быть приподнятым немного выше, чем другая сторона , которая соединена с подающим клапаном).

    Если смолы недостаточно для слива воды, конденсат будет скапливаться на дне радиатора и блокировать проникновение пара, вызывая стук, лязг и другие неприятные звуки.

    Если вы не можете сказать, просто взглянув на него, вы можете проверить шаг, поместив пузырьковый уровень на верхнюю часть радиатора. Он должен располагаться под углом к подающему клапану .

    Если это не так, осторожно поднимите конец радиатора, на котором установлен воздушный клапан, и попытайтесь поднять его, заклинив твердый плоский кусок дерева под ножками ровно настолько, чтобы слегка приподнять его над другим концом (с помощью подающий клапан).

    Есть и другие способы неправильной установки радиатора, чтобы вызвать проблемы, но это наиболее распространенная проблема.

    Это ремонт, который должен выполняться кем-то с опытом, например, вашим строительным супервайзером, поэтому сначала прочтите это.

    Важно

    Конденсат может вызывать коррозию металла и разъедать резиновую прокладку, шайбу и уплотнение внутри клапанов. Итак, если вы слышите стук, стук и другие громкие звуки и обнаруживаете, что высота вашего радиатора слишком мала или ваш клапан подачи повернут лишь частично, немедленно обратитесь к этому вопросу. Чем дольше конденсат простаивает внутри радиатора, тем больше повреждений он может нанести чугунному корпусу и клапанам, что приведет к непредвиденным утечкам воды и связанным с этим расходам.

    Проблема № 3: Шипение, шипение или другие странные шумы

    Обычный радиатор не должен издавать никаких шумов. Любое шипение, шипение, плевание, бульканье, свист или другие странные звуки должны указывать на то, что что-то не так и на него нужно смотреть.

    Причина № 1: воздушный клапан застрял в открытом положении:

    Воздушные клапаны предназначены для выпуска воздуха, но не пара. Более того, когда воздух выходит через воздушный клапан, он должен выходить тихо.Если воздушный клапан выпускает пар или издает странные звуки, такие как чрезмерное шипение или свист, это должно сигнализировать о том, что с воздушным клапаном что-то не так и, возможно, он готов к замене.

    Игнорирование этих шумов может дорого обойтись.

    • Энергия (равная $$) теряется из-за выходящего пара
    • Выходящий пар в конечном итоге превращается в воду за пределами радиатора , оставляя разрушения на стенах, потолках и полах вокруг радиатора

    Если воздушный клапан застрял в открытом состоянии, вы можете очистить его уксусом и посмотреть, поможет ли это устранить возможные засоры.Однако вы можете просто заменить его, тем более что воздушные клапаны в наши дни относительно недороги и их легко найти в местном хозяйственном магазине.

    Причина № 2: Воздушный клапан неправильного размера, типа, шага и т. Д.

    Бульканье или другие шипящие звуки могут указывать на то, что вода попала внутрь воздушного клапана. Воздушные клапаны не должны протекать или задерживать воду. Если это так, возможно, воздушный клапан установлен или расположен неправильно или не подходит для вашего радиатора.

    Воздушный клапан должен быть подсоединен к радиатору путем ввинчивания в корпус радиатора для создания плотного и герметичного уплотнения. Конденсат может вытекать, если металлическая резьба внутри корпуса радиатора повреждена и не удерживается плотно, или если резьба на воздушном клапане не совпадает с резьбой, из-за чего он свободно покачивается.

    Также вам нужно будет посмотреть на ориентацию вашего воздушного клапана. Он должен быть расположен правой стороной вверх, чтобы отверстие для воздуха было направлено прямо вверх, или, на некоторых типах клапанов, повернутым так, чтобы он находился в самой высокой части корпуса.Воздушный клапан не должен быть наклонен или направлен в сторону.

    Использование неправильного типа воздушного клапана может привести к аналогичным проблемам.

    Есть разные клапаны, например, разной формы в зависимости от того, где и как они вкручиваются в радиатор.

    Также есть отверстия для воздуха разного размера, в зависимости от того, как далеко ваш радиатор находится от котла.

    Итак, если вы находитесь на верхнем этаже (дальше всего от котла), то на побольше должно быть отверстие.И наоборот, чем ближе ваш радиатор к котлу, например, квартира на первом этаже, тем меньше должно быть отверстие для воздуха. Принцип, лежащий в основе этой установки, заключается в том, что каждый радиатор в системе нагревается одновременно, и ни одна квартира не перегревается до того, как другой начнет нагреваться.

    Проблема №4: Утечка воды из радиатора

    Самым распространенным видом вызова службы экстренной помощи в отопительный сезон является утечка воды из парового радиатора.Счастливые звонки исходят от тех, кто быстро находит утечку из собственного радиатора. Но чаще звонки от бедствующего соседа, который живет на ниже протекающего радиатора и обнаруживает, что конденсат пробивается на его пути — сюрприз! — вниз в ее квартиру.

    Ущерб собственности и недовольство соседей могут быть достаточной причиной для того, чтобы вы отправились искать возможные утечки вокруг радиатора, но вероятность того, что это может способствовать появлению плесени и грибка внутри вашей квартиры или в полости стен, может скрепить сделку. чтобы вы проактивно взялись за решение этой проблемы, пока она не усугубилась.

    Осмотрите радиатор. Есть ли следы воды или влаги? Вода может быть не видна, но если есть утечка, вы обязательно увидите ее разрушительное воздействие на окружающую стену или на пол под ней. Он может выглядеть примерно так, как на этой фотографии, прямо у запорного клапана подачи:

    Иногда источник утечки очевиден. В других случаях это не так, и вам придется немного покопаться, чтобы найти источник. Начнем с воздушного клапана, такого как показано в нашем GIF ниже.

    Утечка воды может быть в виде утечки пара / пара из радиатора. ДА, это пар, наполняющий комнату!

    Утечка воды №1: из воздушного клапана

    Одной из наиболее частых причин утечки воды является неисправный воздушный клапан.

    Проблема № 5: Слишком много тепла

    Радиатор, отводящий слишком много тепла , может быть столь же небезопасным, разочаровывающим и свидетельствовать о проблемах, как и холодный и, казалось бы, неработающий.Однако, когда дело доходит до перегрева, только некоторые проблемы могут быть устранены с точки зрения радиатора; Большинство проблем вызвано вещами, которые, вероятно, находятся вне вашего непосредственного контроля, такими как настройки управления котлом или дисбаланс в системе отопления, вызванный другими квартирами.

    Тем не менее, хорошая новость заключается в том, что у вас все еще есть несколько вариантов.

    Перегрев Решение № 1: Закройте подающий клапан.

    Подающий клапан на радиаторе регулирует поступление пара в корпус радиатора.Закрытие этого клапана предотвращает попадание пара, тем самым предотвращая его нагрев. Это было описано выше здесь.

    Решение проблемы перегрева № 2: Накройте радиатор

    Закрытие радиатора кожухом может помочь уменьшить нагрев. Популярные варианты — изготовленные на заказ крышки из дерева с перфорированным металлическим листом на лицевой стороне, позволяющим отводить немного тепла, как показано ниже.

    Одно срочное напоминание: какой бы материал или стиль вы не использовали для крышки радиатора, убедитесь, что ее можно быстро снять и легко добраться до клапанов в случае аварии.Ваш строительный супервайзер будет благодарен, если ему / ей не придется ничего разбирать, поскольку он спешит выключить подачу пара к радиатору.

    Решение проблемы перегрева № 3: Покраска радиатора

    Согласно статье Хункера «Можно ли красить радиаторы?» Вы можете снизить тепловую мощность радиатора до 20%, покрасив их. По мнению автора, лучше всего подходят серебряные и бронзовые металлические краски.

    Какой бы цвет вы ни выбрали, просто не забудьте использовать высокотемпературную антикоррозионную краску, например, марки Rust-oleum.Наконец, распыление — лучший метод, чтобы краска попала в укромные уголки и щели радиатора.

    Ах да, и НЕ красить воздухозаборники и клапаны подачи!

    До

    После

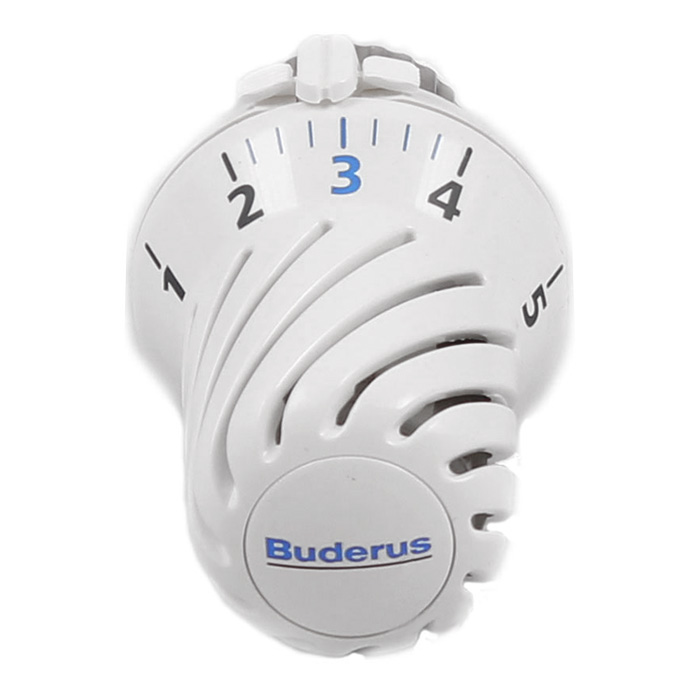

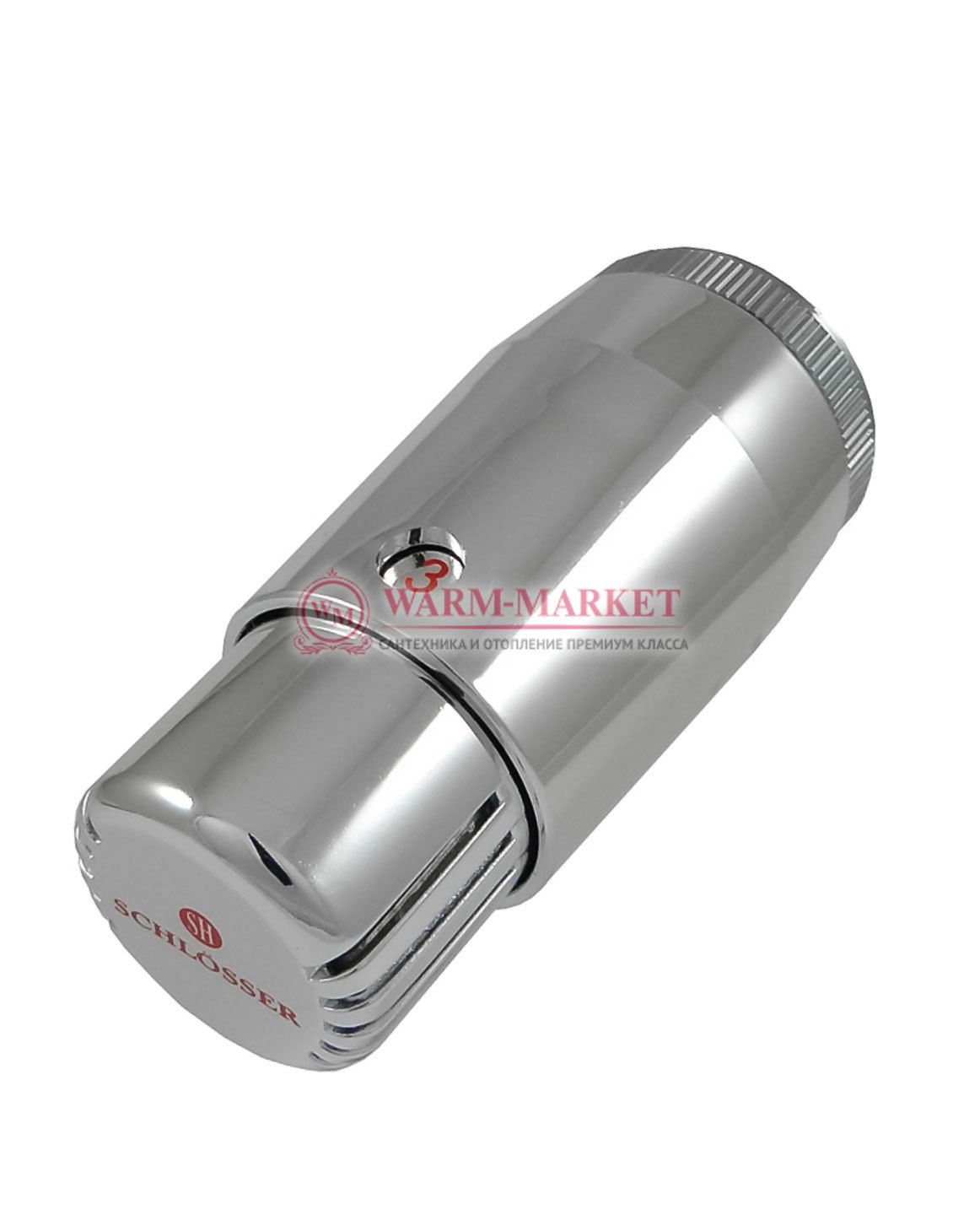

    Перегрев Решение № 4: Установка термостатического клапана радиатора

    Установка термостатического клапана действительно может помочь отрегулировать тепло (способами, которые многие ошибочно пытаются использовать с подающим клапаном).

    По сути, это устройство состоит из двух частей: термостатической головки, которая измеряет температуру в помещении вокруг нее и расширяется или сжимается, и исполнительного клапана, который перекрывает поток воздуха, когда температура достигает заданного значения.

    Установите шкалу термостатической головки на желаемую температуру и наблюдайте, как ваш радиатор работает как ваш личный бойлер.

    Установка термостатического клапана (однотрубный пар)

    Решение по перегреву № 5: Снимите воздушный клапан

    Другой способ предотвратить попадание пара в радиатор — это полностью удалить воздушный клапан, а затем закрыть отверстие металлическая заглушка. Это предотвращает выход более холодного воздуха из радиатора, тем самым создавая барьер для проникновения пара.

    Заглушка имеет резьбу, поэтому она ввинчивается прямо в отверстие, где когда-то был установлен воздушный клапан.

    Это не однотрубный радиатор, но для примера воспользуемся этим фото.

    Не забудьте закрыть подающий клапан перед тем, как это сделать, или в теплое время года, когда котел выключен.

    Профессионалы предупреждают, что этого не следует делать, поскольку это создает дисбаланс в системе. Спросите у своего суперкомпьютера, прежде чем пытаться это сделать.

    Ах да, еще кое-что. Этого нет на иллюстрации ниже, но не забудьте использовать тефлоновую ленту для создания герметичного уплотнения между заглушкой и отверстием радиатора.

    Итак, мы рассмотрели пять наиболее распространенных проблем с паровым радиатором и способы их решения.

    Обнаружение их зимой и попытки починить их, когда жара идет на полную, может быть отягчающим и даже опасным. Есть ли способ решить их до начала отопительного сезона?

    Готово.

    Хорошая новость заключается в том, что большинство этих проблем носят профилактический характер и могут быть частью вашего ежегодного контрольного списка. Если вы прочитали эту статью, вы уже далеко впереди знаете, на что обращать внимание.

    Чтобы упростить задачу, я составил контрольный список ниже.

    1. Проверьте свой подающий клапан. Он плавно поворачивается в любом направлении? Обратите внимание на состояние. Он ржавый или в хорошем состоянии? Полностью выключите или снова включите подающий клапан. Никогда не посередине.
    2. Осмотрите воздушный клапан: расположен ли он правой стороной вверх? Есть ли видимые водяные знаки? Если есть признаки утечки воды, замените воздушный клапан.Не забудьте использовать тефлоновую ленту, которая создает водонепроницаемое уплотнение на резьбе.
    3. Проверьте угол наклона: убедитесь, что радиатор наклонен так, чтобы конденсат мог стекать к подающему клапану.
    4. Проверьте, не повреждена ли вода вокруг радиатора: если кажется, что повреждение было в прошлом, немедленно проверьте его. Не откладывайте, пока повреждения не усугубятся, или он даже не уйдет в другие квартиры.
    5. Если ваш радиатор кажется, что он видел лучшие времена, подумайте о том, чтобы нанести на него свежий слой краски с жаростойкой краской, устойчивой к ржавчине.

    Как работает система водяного отопления? — Котлы для нагрева воды | Поставщики оборудования для водяного отопления

    Гидравлическое отопление красиво в своей простоте. Гидравлическая система просто нагревает воду и направляет ее по герметичным трубам к радиаторам по всему дому. Герметичную систему можно также использовать для обогрева полотенцесушителей, плит пола и даже бассейнов в любом месте, где это необходимо.

    Hydronic Heating нагревает воду у источника с помощью сверхэффективных газовых котлов.После использования вода возвращается для повторного нагрева через систему рециркуляции. Эта «отопительная» система отделена от горячего водоснабжения дома. Панельные радиаторы работают как «излучатели тепла» в каждой комнате, отталкивая естественное лучистое тепло, которое распространяется равномерно. Радиаторы можно отрегулировать индивидуально, чтобы обеспечить максимальный комфорт в каждой комнате, в жилых помещениях может быть теплее, чем в спальнях. В отличие от систем центрального отопления с принудительной подачей воздуха, в них отсутствуют частицы, переносимые воздухом, что обеспечивает полное отсутствие пыли и аллергенов, что делает его идеальным для лечения таких заболеваний, как астма.

    Современные технологии гидроники позволяют доставлять тепло точно в нужное время и в нужное место. Возможны несколько конфигураций системы, каждая из которых способна удовлетворить точные требования к комфорту своего владельца. Некоторые из них могут быть такими же простыми, как водонагреватель резервуарного типа, подключенный к петле из гибких пластиковых трубок для обогрева пола в ванной. Другие могут использовать два или более котла, работающих поэтапно, выделяя свое тепло через ряд излучателей тепла. Этот же котел (-ы) может также обеспечивать горячее водоснабжение здания.Они могут даже обогреть бассейн или растопить снег, падающий на подъездную дорожку. Хорошо спроектированные и правильно установленные гидравлические системы обеспечивают непревзойденный комфорт и топливную экономичность на протяжении всего срока службы здания.

    Гидравлические системы, которые передают большую часть тепла за счет теплового излучения, уменьшают стратификацию температуры воздуха и, таким образом, уменьшают потери тепла через потолки. Комфорт часто можно поддерживать при более низких температурах воздуха, когда пространство обогревается лучистым излучением. Это ведет к дополнительной экономии энергии.Зонированные гидронные системы позволяют поддерживать в незанятых помещениях более низкие температуры, что также снижает потери тепла и снижает расход топлива.

    The Day — Уход за паровыми радиаторами во избежание ударов и свиста

    Несмотря на то, что были разработаны более новые системы отопления, во многих домах по-прежнему используется пар, чтобы сохранять тепло зимой. Радиаторы в этих системах часто бывают достаточно прочными, чтобы прослужить несколько десятилетий, и их обслуживание может быть гораздо более рентабельным, чем их замена.Кроме того, они нравятся многим домовладельцам, потому что они придают дому деревенский шарм и не вызывают аллергенов.

    В то же время у паровых систем отопления есть недостатки, которые могут усугубиться. Нагрев может быть неэффективным или неравномерным, если система не работает должным образом. Радиаторы также могут протекать пружиной или издавать громкое шипение или стук.

    Один из лучших способов избежать проблем с системой парового отопления — это регулярно обслуживать ее у профессионала.Сайт HomeAdvisor сообщает, что ежегодный осмотр позволит убедиться, что все элементы управления, датчики и котел работают должным образом. Этот осмотр может также распространяться на радиаторы, чтобы убедиться, что их клапаны правильно отрегулированы.

    В системе парового отопления бойлер преобразует воду в пар, который направляется к радиаторам по всему дому для излучения тепла. Когда пар остывает, он конденсируется в воду, которая стекает обратно в котел. Некоторые радиаторы имеют одну трубу, которая и вводит пар, и выпускает конденсат, в то время как другие имеют одну трубу для забора пара, а другую — для отвода воды.

    Система может работать при минимальном давлении. Дэн Холохан, пишущий для Old House Journal, говорит, что вы сможете обогреть свой дом давлением всего два фунта на квадратный дюйм. Повышение давления не только приведет к увеличению счета за топливо, но и увеличит вероятность утечек.

    Радиатор также плохо справляется с обогревом помещения, если его воздушный клапан не работает должным образом. Министерство энергетики сообщает, что эти устройства используются для автоматического удаления воздуха из радиатора, но предотвращают нагрев радиатора в случае его засорения.

    Хотя нефункционирующий воздушный клапан может нуждаться в замене, иногда его можно исправить с помощью простой очистки. Боб Формизано, пишущий для сайта дизайна домов The Spruce, говорит, что вы можете снять клапан с радиатора и смочить его теплым уксусом, чтобы удалить ржавчину или минеральные отложения. После ополаскивания клапана и продувки, чтобы убедиться, что он работает должным образом, вы можете снова прикрепить устройство к радиатору.

    Клапан должен быть повернут вверх после того, как он был снова завинчен.Компания Old House рекомендует обернуть резьбу нового клапана тефлоновой лентой для более эффективного уплотнения.

    Обычно радиатор издает стук, лязг или стук, если конденсированная вода не сливается должным образом. Джозеф Труини, пишущий для Popular Mechanics, говорит, что когда пар входит в радиатор, эта вода продвигается вперед с высокой скоростью, создавая громкие звуки при контакте с клапанами или другой сантехнической арматурой.

    Хотя радиаторы устанавливаются под небольшим углом, чтобы вода могла стекать должным образом, со временем они могут смещаться.Министерство энергетики заявляет, что тепловое расширение и сжатие радиатора может привести к постепенному образованию бороздок в полу, что позволяет радиатору располагаться под неправильным углом.

    Самый простой способ восстановить адекватный дренаж — это подложить прокладки под ножки радиаторов. В однотрубном радиаторе радиатор должен быть наклонен к одной трубе в системе. Когда есть две трубы, расположите радиатор подальше от места забора пара.

    Периодически проверяйте радиаторы на предмет утечек.Если не устранить эту проблему, эта проблема может привести к дорогостоящему повреждению полов и потолка от воды.

    Утечка воды может произойти на штоке клапана, где пар входит в радиатор возле пола. В этом старом доме говорится, что вы можете снять ручку и уплотнительную гайку со штока клапана, обернуть графитовое уплотнение вокруг резьбовой части штока клапана, а затем снова прикрепить уплотнительную гайку и ручку, чтобы создать более плотное уплотнение.

    Небольшие утечки также могут образовываться в другом месте радиатора. Холохан говорит, что одним из вариантов является слить воду из радиатора, удалить всю краску или ржавчину с места утечки и нанести на нее эпоксидную смолу.

    Добавить комментарий
