Установка розеток штепсельных – установка штепсельных розеток, розетка в полу

Штепсельная розетка — контактное устройство для подключения к сети силового электропитания различных потребителей. Ими могут быть любые приборы и аппараты, использующие для работы переменный ток промышленной частоты, как бытового назначения — телевизоры, тостеры, холодильники и тому подобное, так и специализированного или промышленного — сварочные аппараты и другая подобная техника.

Штепсельные электророзетки обычно применяются в сетях однофазного переменного тока напряжением 220 В и частотой 50 Гц. К ним подключаются двух- или треххконтактные штепсели, в обиходе часто называемые вилками. Форма контактов, принятая в России и большинстве стран Европы — круглая, в странах американского континента и некоторых европейских — прямоугольная. Один контакт — фаза, второй — ноль, у отдельных розеток бывает третий — земля.

Основная классификация электророзеток — по способу их монтажа. В первую очередь они делятся на внутренние и наружные — накладные розетки.

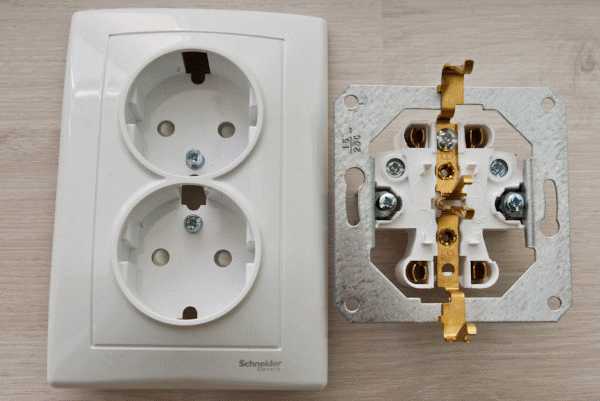

Устройство розетки

Любая штепсельная розетка состоит из трех основных частей:

• колодки из диэлектрического материала;
• медных контактов;
• корпуса.

Колодка — базовая часть устройства, основа всей конструкции. К ней осуществляется крепление контактных пластины фазы и нуля, а также заземляющих контактов штепсельной розетки. Электротехнический контакт осуществляется за счет сил упругости. Выполняется колодка из специальной керамики либо пластика.

Тип корпуса у штепсельных розеток для скрытого и внешнего монтажа различается. Строго говоря, полноценный корпус имеют только накладные розетки, которые монтируются непосредственно на стену или другую поверхность. Устройство внутренней штепсельной розетки подразумевает монтаж методом вмуровывания в стену, где корпусом служит типовой металлический или пластиковый подрозетник. Он закрепляется в стене, как правило, на гипс или цементный клей, в нем располагается колодка, которая закрепляется враспорку, раздвижными лапками типа «ласточкин хвост». Окончательный крепеж осуществляется винтами. В клеммах контактов зажимаются концы соответствующих проводников. Последним элементом конструкции внутренняя штепсельная розетка имеет не корпус, а лицевую крышку, которая исполняет защитно-декоративные функции. Как правило, у штепсельных коннекторов для заглубленного монтажа обязательно присутствуют декоративные рамки, закрывающие подрозетник.

Отдельные виды электророзеток имеют различные дополнительные функции — защитные крышки, закрывающие гнезда контактов створки, светодиодную подсветку и другое.

Также эти устройства делятся по характеристикам влагозащищенности — для обычных, так называемых «сухих» комнат (с нормальным уровнем влажности), и влагозащищенные — для санузлов и ванных комнат. Последние имеют специальные мембраны и защитные крышки, предназначенные для защиты блока контактов от влаги, в том числе конденсата. Похожие механизмы защиты имеют штепсельные розетки «с защитой от детей» — в них блок контактов закрывается заслонкой, чтобы снять которую, нужно приложить значительное усилие.

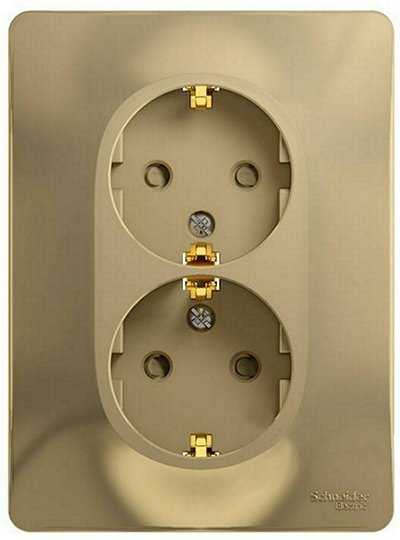

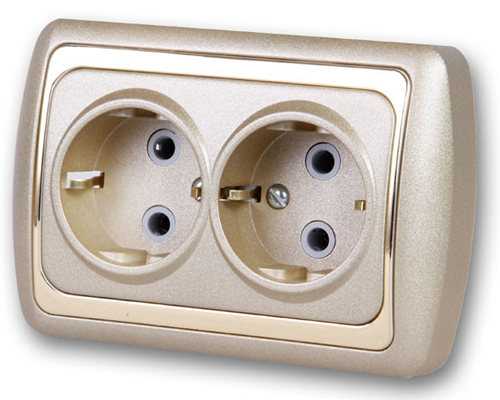

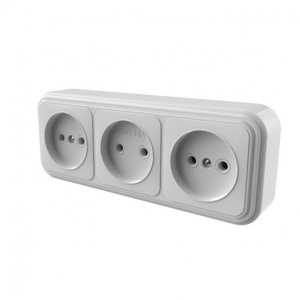

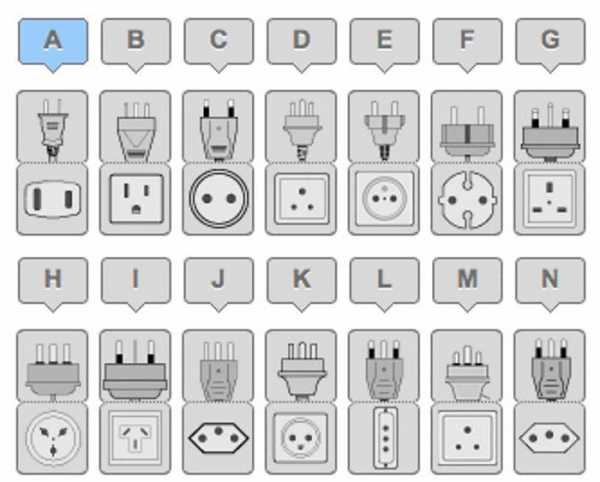

По числу гнезд в настоящее время выпускаются одинарные и двойные розетки, а также блоки, позволяющие подключить большее числе штепселей. Есть розетки, совмещенные с выключателем, штепсельной розеткой для телевизора, телефона, Интернета и тому подобного.

Установка наружной розетки своими руками

Установка штепсельных розеток наружного типа — один из самых простых видов монтажа этого оборудования. Вам понадобится:

• непосредственно само устройство требуемой конструкции;
• отвертка или шуруповерт;
• индикатор или тестер;
• пассатижи или бокорезы.

Желательна также пластина из диэлектрического материала — дерева, текстолита, пластика или гетинакса, на которую будет осуществляться монтаж розетки.

Штепсельная розетка внешнего типа применяется, как правило, только при внешней же проводке. То есть когда провода идут непосредственно по поверхности стены — в гофрированной трубе или без защиты (например, временная проводка). При скрытой проводке внешняя розетка применяется только в двух случаях:

• нет другого варианта;
• эта разновидность розетки предназначена для монтажа в кабель-канале и после установки будет являться его частью.

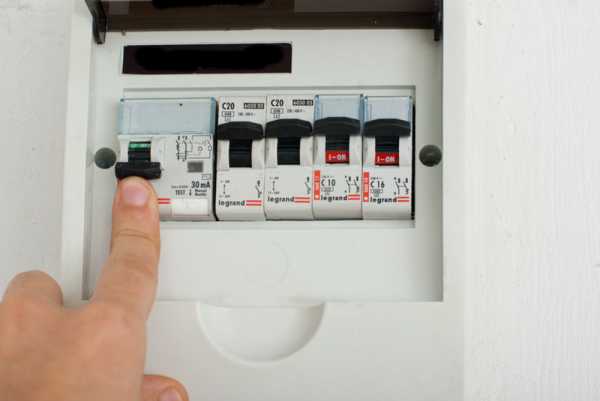

В первую очередь необходимо отключить питание той пары проводов, которые требуется подключить к розетке. Обязательно проверьте отсутствие тока на обоих проводах индикаторной отверткой или тестером. Зачистите концы нулевого и фазного проводников, а при необходимости и «земляного», примерно на 1 см. Разделайте провод, сняв или разрезав внешнюю оболочку (не трогая индивидуальную изоляцию) примерно на 5–7 см.

Отметьте маркером или карандашом на стене, где должна быть установлена конструкция. После этого разберите корпус штепсельной розетки (метод разбора зависит непосредственно от конструкции). В некоторых моделях гнездо для ввода кабеля закрыто резиновой заглушкой, как в распределительных коробках. В других потребуется аккуратно выломать или выкусить бокорезами пластину из тонкого пластика, закрывающую место ввода кабеля. Выполните эту операцию и прикрутите нижнюю часть розетки вместе с колодкой к деревянной или другой диэлектрической «подложке» толщиной около 1 см.

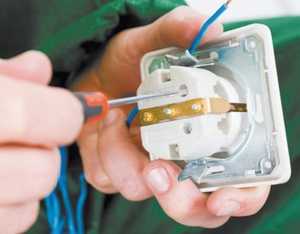

Осуществите ввод провода. Подключите  идущие от электропроводки зачищенные провода к соответствующим клеммам, затяните винты и уложите кабель внутри корпуса розетки, оставив небольшой запас. Если остались оголенные части проводников, то либо переделайте подключение, скусив излишек, либо тщательно заизолируйте данные участки. Закройте крышку. Закрепите подложку вместе с розеткой на стене или в кабель-канале, подайте питание и проверьте результат индикатором или тестером.

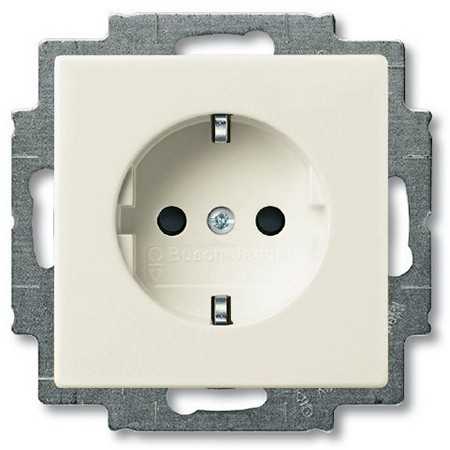

Установка и подключение розеток с пружинными клеммами на примере ABB Basic 55

Серия Basik 55 от известного бренда АББ представляет собой линейку внутренних штепсельных розеток (для заглубленного монтажа) с заземлением и пластиковыми колодками. Отличительной особенностью серии являются пружинные, а не винтовые клеммы, что облегчает монтаж и позволяет избежать перетягивания или наоборот — слишком слабой затяжки болтовых соединений.

Установка внутренних розеток немного сложнее и требует большей точности, чем наружных. Перечень основных этапов подключения:

• подготовка места для установки;
• монтаж подрозетника;
• ввод в подрозетник кабеля;
• разделка кабеля;
• подключение проводников к клеммам;
• установка колодки с саппортом;
• проверка точности установки по уровню;
• монтаж защитно-декоративной крышки;
• подача тока и проверка работоспособности.

Обратите внимание: любые штепсельные розетки должны устанавливаться только в соответствии с ПУЭ — Правилами Устройства Электроустановок. Регламентируются не только места установок, но и количество розеток на комнату, кухню или ванную, сечение подключаемого кабеля в соответствии с техническими характеристиками оборудования и назначением розетки.

Как правило, для бытового электропитания применяются розетки, выдерживающие 10–16 А (см. маркировку). По современным стандартам для них должен использоваться провод типа ВВГ или ВВГнг сечением 2.5 мм квадратных. Можно применять и кабель сечением 1.5 мм квадратных, при условии, что к розетке не будет подключаться энергоемкое оборудование вроде отопителя (желательно вообще ничего мощнее настольной лампы), так как кабель сечением 1.5 мм предназначается в основном для освещения.

Если нужно подключить мощный потребитель тока — электроплиту, бойлер, сварочный аппарат и подобное — то сечение кабеля (каждой жилы) должно быть не менее 4 мм, а электророзетка — рассчитана на 25 А.

Штепсельные розетки размещаются на высоте 30–80 см от уровня пола. По современным стандартам принято размещать их низко, исключение — детская комната. Они должны располагаться не ближе 10 см от газовых труб и плиты. Прокладка кабелей внутри стены — исключительно по вертикали или по горизонтали, по диагонали — строжайше запрещено (иначе можно впоследствии случайно пробить провод, вбивая гвоздь или сверля стену).

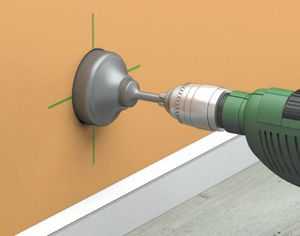

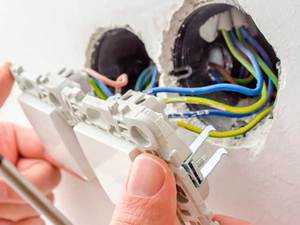

Вначале необходимо подготовить нишу под подрозетник, вытащив из своего гнезда старый (вместе с розеткой) или высверлив либо выдолбив новую нишу. В гипсовой стене это легко сделать молотком и зубилом, если нет специальной насадки на дрель.

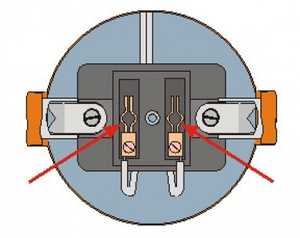

Затем воткните оголенные концы в клеммы колодки до щелчка.

Внимание! К центральной клемме подключается ТОЛЬКО желто-зеленый провод «земли», голубой и белый (либо провода иных расцветок) подключаются к крайним!

Вложите колодку с подключенными проводами в подрозетник (она идет вместе с металлической рамкой — саппортом), так, чтобы не передавить или не переломить жилы. Выровняйте верхний или нижний край рамки по уровню. Закрепите колодку с помощью раздвижных «лапок» и вкрутите в соответствующие гнезда саморезы-фиксаторы. Наденьте лицевую панель. Монтаж закончен.

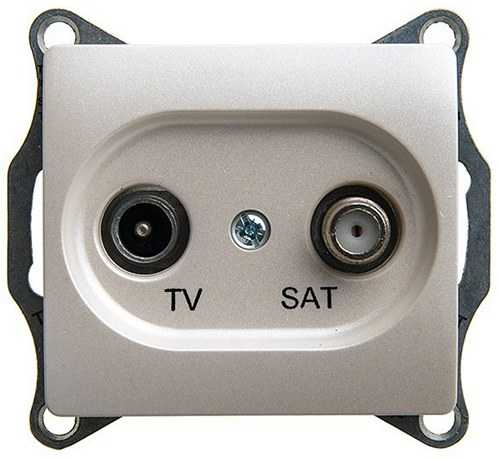

Как подключить TV-SAT розетку

Розетка TV-SAT предназначена для антенного коаксиального кабеля. Такой кабель имеет одну  медную жилу, а нулевым проводником служит защитный экран, который идет поверх изоляции основного проводника.

С монтажной точки зрения ТВ-розетка любого типа (одиночная, проходная, оконечная) мало чем отличается от силовой. Она так же имеет контакт с зажимом, колодку, саппорт (рамку) и крышку. Устанавливается же она в обычный подрозетник. Как правило, эти розетки — внутренние.

Этапы установки:

1. Ввести коаксиальный кабель в подрозетник (во избежание помех он должен располагаться не менее чем за 2 см от силового по всей длине).
2. Разделать его — снять защитную оболочку примерно на 30 мм от конца, отвернуть экран и удалить индивидуальную оболочку с медной жилы примерно на 10 мм.
3. Разобрать розетку, снять лицевую панель и саппорт.
4. Подключить медный проводник к единственной клемме колодки, закрутить винт.
5. Специальным зажимом зафиксировать экран (помним — это нулевой проводник!).
6. Установить колодку и саппорт обычным способом.
7. Прищелкнуть лицевую панель и проверить работоспособность.

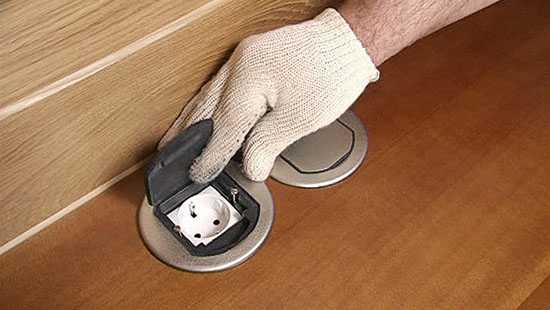

Розетка в пол

Накладные розетки для пола — сравнительно новое слово в современной индустрии домашней электротехники. Они используются, как правило, в современных домах с высокими потолками, где есть возможность «нарастить» пол, скрыв под ним проводку. Их основное назначение — оптимизация жизненного пространства, экономия места на стенах, и используют такие системы в основном для временного подключения бытовой техники, например лючки в пол Simon. Есть вариант полунапольных электрических розеток для бытовой техники, выполняющихся в виде небольших колонн.

К штепсельным электророзеткам для монтажа в полу предъявляются особые требования. Они в обязательном порядке должны:

• выдерживать давящую нагрузку не меньше 200 кг;
• иметь действенную защиту от влаги;
• иметь защиту от пыли и грязи;
• монтироваться заподлицо с полом, не выступая над его поверхностью;
• иметь индекс безопасности IP не менее 69.

Использовать в качестве напольных обычные розетки категорически запрещается. Это может легко привести к короткому замыканию и пожару.

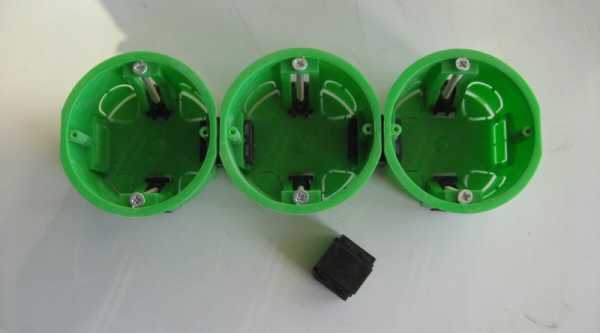

Если необходимо смонтировать несколько розеток, то для удобства их можно смонтировать в лючке под одной крышкой. Крышка может быть металлической или пластмассовой — при современных технологиях это уже не имеет значения, но брать нужно только изделие от известного бренда, на котором указана максимальная выдерживаемая масса.

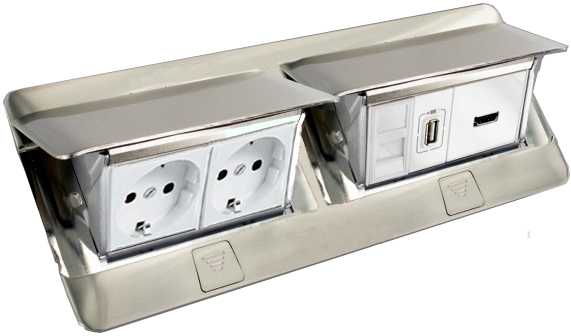

Лючки в пол Legrand

Для примера таких изделий можно рассмотреть розеточные лючки для пола марки Legrand.

Данный бренд выпускает розеточные люки высокого качества, предназначенные для любых полов — как фальшпола, так и для бетона и заливных покрытий. Они предназначены как для силовых, так и для слаботочных розеток (Интернет, телефон, телевизор). Имеют выдвижную конструкцию и надежный механизм открытия/закрытия. По ним можно спокойно ходить и передвигать мебель — конструкция рассчитана на нагрузки от 300 кг и выше. Большой ассортимент цветовой гаммы позволяет подобрать цвет люка под любой интерьер.

Видео по теме

profazu.ru

технические характеристики с заземляющим контактом, монтаж 2-х полюсной розетки открытой установки или утопленного типа с защитным контактом

Одним из важнейших элементов для штепсельного соединения является штепсельная розетка. Используется для коммутации электрического прибора с сетью через вилку для передачи тока к электроприбору.

Розетка штепсельная

Ассортимент моделей огромен: влагозащищенные и пылезащищенные устройства, приборы с заземлением с защитной шторкой, для открытой и закрытой проводки.

Выбор электроприбора напрямую зависит от условий эксплуатации и технических требований помещения.

Штепсельная розетка – это…

Устройство позволяющее при минимальных затратах обеспечить безопасное включение в сеть электроприборов. На рынке целый ассортимент штепсельных розеток – влагозащищенные, заземленные, сдвоенные, но главный принцип работы неизменен. Прибор не функционирует без вилки, поэтому нужно учитывать размеры и расположение отверстий. Для предотвращения контакта с различными предметами исполняется гнездовой разъем.

В настоящее время происходит замена устаревшего вида проводки, поэтому штепсельная розетка с заземляющим контактом становится незаменимым прибором. Это в разы повышает безопасность.

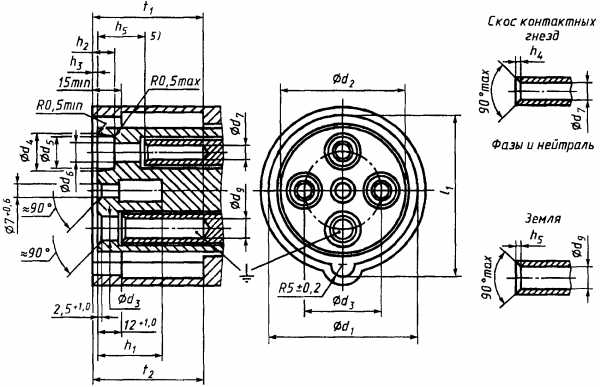

Конструктивные особенности и технические характеристики

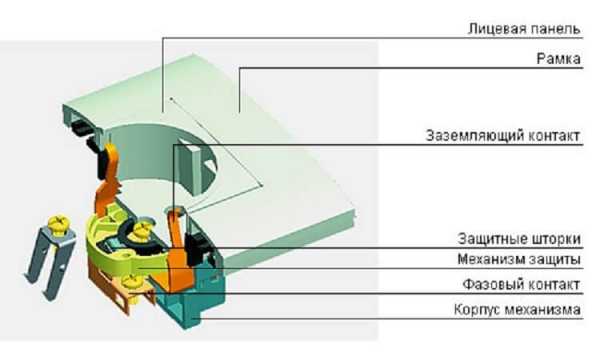

Традиционно штепсельная розетка состоит из трех элементов – корпус, колодка и контакт с устройством. Корпус выполняет декоративную и защитную функцию и изготавливается из прочных невозгораемых материалов. Колодка – основа прибора, изготавливается из керамики или карболита и удерживает крышку и контакты. По контактам с устройством электроэнергия доходит до потребителя. Выполняется из различных сплавов.

В конструктивном плане выделяют приборы утопленного и наружного типа. В первом случае подрозетник отсутствует, а накладные устройства имеют в составе крепежную панель. Утопленные приборы используются для скрытой проводки (выглядят эстетично). Устройства наружного типа монтируются на открытую прокладку сети.

Штепсельные розетки имеют маркировку, состоящую из цифр и букв. Например: РШ-Ц – 20-0-01-10/220 – это штепсельная электророзетка утопленного типа для открытой проводки, однофазная, с заземлением, используется для сети напряжением 220В и частотой 50 Гц.

В документации на каждый прибор должны быть указаны номинальные и предельные токи и напряжения, количество контактов, полюса, степень защиты и климатические требования.

Малогабаритная модель РС-16-006 скрытой установки

Розетка двухполюсная. Одноместной скрытой установки. Заземление отсутствует. Диаметр штырьков вилки составляет 4 или 4,8 мм.

Прибор накладной белого цвета, из матового пластика. Номинальное напряжение 250 В, номинальный ток 16  А. Степень защиты IP20, климатическое исполнение УХЛ4.

Розетка штепсельная ПС-326-100 (марка ИЭК)

ПС-326-100 утопленного типа для открытой проводки. Номинальный ток 40 А, напряжение 24В. Количество контактов 7. Применяется для прицепов ВАЗ, КАМАЗ и т.д.

Низковольтная розетка 42В РП-2Б

Влагозащищенная модель утопленного типа для скрытой проводки, степень защищенности IP43, номинальное напряжение 42 В, ток 10 А. Климатические условия эксплуатации УХЛ, количество полюсов 2.

Нейтральные малогабаритные типа НМШ

НМШ используются для соединения цепей повышенной мощности, являются устройствами электромагнитного типа. Схема установки отличается от классических моделей. В паспорте указывается сопротивление 310 Ом, напряжение 12 В, отпускание якоря 6,7 В и время срабатывания – мгновенно.

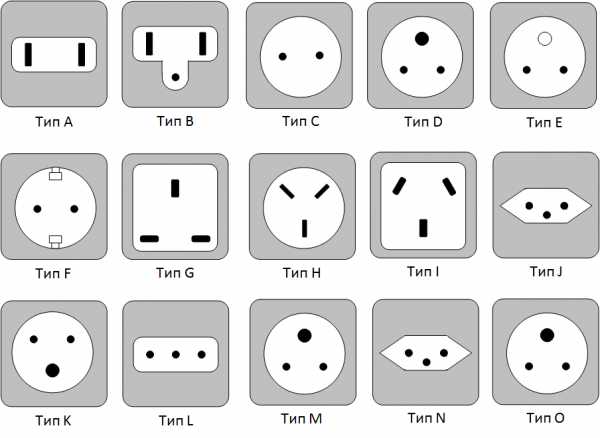

Виды и размеры

Классификация производится по типу установки, числу входов, виду разъемов, монтажу.

По типу монтажа выделяют внутренние и внешние розетки. Внутренние устанавливаются вместе с контактами и коробкой в стену, что удобно для пользователей. Устанавливаются только на скрытой проводке. Внешние (накладные) используются для наружной проводки и монтируются поверх стены. Процесс монтажа прост, но такие устройства могут быть неудобны в быту.

По числу полюсов выделяют однополюсные, двухполюсные, трехполюсные и четырехполюсные розетки. В России преимущественно используются двухполюсные устройства.

Внутренние

Монтаж розетки внутреннего типа сложен. Устанавливается напрямую в стену. Корпус — металлический или пластиковый подрозетник, закрепленный на стене на гипс или цементный клей. На подрозетник устанавливается колодка и затягивается винтами.

Утопленного типа

Часто используются в быту, так как выглядят эстетично. Для установки в стене делается специальная ниша, куда крепится монтажная коробка. Недостаток – устройство периодически приходится подкручивать, так как соединение может немного отходить. Для надежного закрепления используют винтовое крепление напрямую к коробке.

При установке прочно прикрепить концы жил к контактам, так как в этом месте чаще всего и происходит выгорание или искрение.

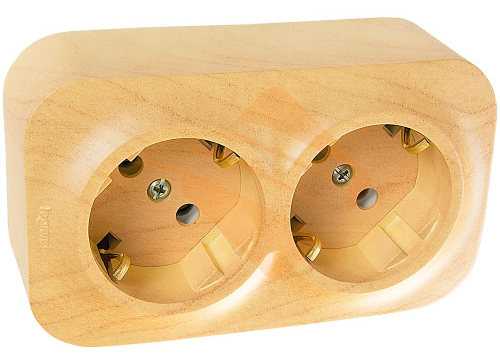

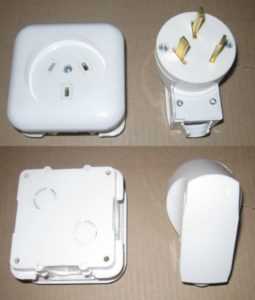

Внешние

Внешние (или накладные) розетки используются при прокладке в кабелях или трубах. Такой тип используется при невозможности прокладки скрытой проводки или в производственных помещениях, в которых необходим постоянный доступ. Внутренне розетки внешнего и утопленного типа практически не отличаются, разница только в виде монтажа. Наружные розетки могут быть дополнительно оборудованы электронным таймером, подсветкой, кнопочным выталкивателем вилки и другими нужными функциями.

С заземляющим контактом

В современных домах имеются новые требования к электрической проводке. Это обязательное наличие заземляющих контуров. Так как некоторые бытовые приборы являются металлическими электроустановками с большой мощностью. В отличие от традиционных устройств заземляющие розетки имеют 3 (для однофазной сети) или 5 (для трехфазной сети) контактов. В остальном конструкция отличий не имеет.

С защитным контактом

Используются также для нового типа проводки. В штепсельных розетках защитный контакт соединяется с заземляющим проводом. В конструкции устройства имеются специальные гнезда для приемки скобы защитного контакта.

Монтаж

Устанавливать штепсельные розетки рекомендуется на расстоянии 0,8-1 метр над полом. Для детских комнат, школ, и детсадов это расстояние может быть больше, чтобы дети не дотянулись до электророзетки.

Установка и подключение розеток производится в несколько этапов:

• подготовка места для установки розетки;
• установка подрозетника и его ввод в кабель;
• разделка кабеля;
• подключение проводов к клеммам устройства;
• монтаж колодки;
• проверка точности установки;
• монтаж защитного корпуса;
• подача тока, проверка работоспособности электроустройства.

Любая розетка устанавливается в соответствии с правилами устройства электроустановок.

Необходимо:

• учитывать место установки, количество розеток в помещении, сечение кабеля;
• перед подключением проверить цепь на отсутствие короткого замыкания при помощи тестера;
• следить за состоянием изоляции, не использовать поврежденные экземпляры.

Установка открытой проводки

Электрические конструкции для проводки открытого типа снабжены изолирующей защитной крышкой. Закрепляются к поверхности стены с помощью специальной плоской площадки – подрозетника, или на дюбеля.

Первым шагом монтажа будет закрепление подрозетника на стене. Закрепляется либо при помощи дюбелей на бетонную или кирпичную стену, либо с использованием шурупов для дерева и пластика. Также  применяются винты и саморезы для закрепления на металлической основе. Отверстия делаются заранее дрелью или перфоратором. К подрозетнику напрямую устанавливается розеточный узел, к клеммам розетки подключаются колодки. В конце нужно закрепить декоративную (изолирующую) крышку при помощи центрального винта. После установки крышки можно проверить работоспособность розетки.

Монтаж проводится строго при снятом напряжении и с соблюдением техники безопасности.

Монтаж закрытой проводки

Установка при скрытой проводке делается с использованием специальных подрозетников, которые изготавливаются в виде неглубокого стакана. Для размещения подрозетника на гипсокартонной стене нужно сначала просверлить отверстие по диаметру стакана, вставить его в нишу и закрепить. На гипсокартонную стену фиксация делается с помощью специальных лапок зажимов. Для бетонных стен используются специальные гипсовые смеси. Для проведения электропроводки нужно проштробить в стене бороздку с глубиной, достаточной для провода. В нее укладываются провода таким образом, чтобы запас составлял примерно 10 см.

Важно не укладывать их пучком. Затем закрепляется розеточный узел, а к клеммам подключаются провода. Корпус закрепляется с помощью шурупов или распорок. Фиксировать винты нужно усердно, так как при слабом контакте происходит нагрев.

В отдельную категорию выделяется установка силовых розеток. Используются для мощного электрооборудования – посудомоечные и стиральные машины, бойлеры, кондиционеры. Монтаж имеет особенности:

• подключение к отдельной линии, которая идет от щитка;
• линия должна выдерживать нагрузку не менее 40 Ампер;
• толщина проводка должна быть больше.

Крепится силовая розетка в месте, где выходит силовой кабель. Крепление делается дюбелями. Защита должна быть степенью не менее IP20. Изоляция и соединение производятся путем скрутки и пайки.

Советы и рекомендации

При работе с розетками следует выполнять эксплуатационные условия, чтобы прибор прослужил дольше:

1. Необходимость снижения переходного сопротивления в цепи между контактами вилки и клеммами розетки. Этого достигают путем придания клеммам специальной формы, которая позволяет увеличить площадь контактов и силу сжатия.
2. В старых розетках надежный контакт делался с помощью подпружинных клемм. Для современных устройств используются клеммы из специальных сплавов, которые не ломаются при небольшом повышении температуры.
3. Розетку нужно беречь от механических воздействий и ударов. Новые модели делаются из материалов, которые дешевле технической керамики и уступают ей по качествам.

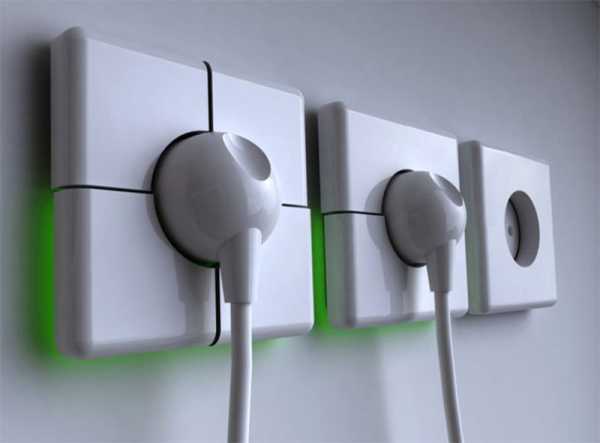

Образцы высшей ценовой категории  оснащаются специальным механизмом, который автоматически извлекает вилку. Это позволяет продлить срок службы розетки.

Для детских комнат лучше покупать розетки со специальными шторками, которые оберегают рабочие отверстия от внешних факторов. Подобные механизмы быстрее выходят из строя, чем классические модели, поэтому важно выбирать качественные устройства и проверять их работоспособность.

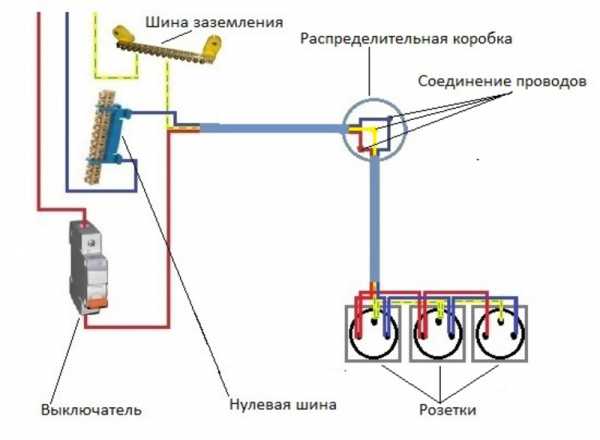

Подключать отдельные группы розеток в квартире советуется либо шлейфом, либо с помощью отдельных линий до каждого устройства. Укладка проводов замотанным пучком недопустима.  Также рекомендуется отделить линиями провода розеток, работающих под высокими нагрузками (для стиральных машин, нагревателей, электроплит и других мощных устройств).

Желательно выбирать модели с распределительными коробками.

Штепсельная розетка – это прибор для подключения к сети бытовых приборов через вилку. Выбор розетки напрямую зависит от эксплуатационных условий, технических требований и вида подключаемых приборов. Монтаж и подключение устройства можно провести самостоятельно, даже без специального опыта, важно следовать инструкции по установке и соблюдать технику безопасности.

Полезное видео

elektrika.expert

Установка штепсельных розеток. Штепсельная розетка, правила выбора и установки.

Штепсельная розетка — это один из компонентов электрической сети, без которого задача подключения приборов значительно осложняется. Несмотря на большое количество существующих моделей (влагозащищенные, сдвоенные, заземленные), основной принцип остается неизменным. Действительно, штепсельная розетка дает возможность при минимальных затратах обеспечить безопасное подключение к сети электрических приборов любому человеку даже без группы допуска.

Часть целого

Хотя штепсельная розетка является конструктивно завершенным устройством, она не может полноценно эксплуатироваться без вилки, с которой создает при помощи медных скользящих контактов. Другими словами, важно соответствие используемых решений. Например, штепсельная розетка на два гнезда (отверстия) предназначена для соответствующей вилки с таким же числом штифтов (штырьков), причем диаметр не должен превышать допустимого значения.

Популярные модификации

Рассмотрим, какие особенности присущи розеткам, применяемым в бытовых электросетях. Одно из ключевых отличий — это материал корпуса (не путать с внешней крышкой). Розетка может быть выполнена из керамики или не поддерживающего горение пластика. Последний, несмотря на высокие эксплуатационные характеристики, проигрывает по стойкости к нагреву (деформируется при высоких температурах, вызванных, например, плохим обжимом контактов) и допустимому напряжению пробоя (лучшими изоляторами являются стекло и керамика, а не полимеры).

Сейчас, когда повсеместно происходит замена устаревших домашних проводок, становится незаменимой розетка штепсельная с заземляющим контактом. Если в советское время стандартом считалась двухпроводная сеть (ноль и фаза), то теперь, согласно требованиям ПУЭ, монтируется и дополнительно разводится третий заземляющий провод. Это значительно повышает электробезопасность. Он подключается на специальный контакт в розетках. Оборудование, предусматривающее использование заземления, реализуется со специальными вилками, в которых на третий контакт подключен корпус. При включении вилки происходит соприкосновение не двух, как раньше, а трех проводов. Подобные розетки могут быть двух модификаций: когда на вилке находятся три штифта, стандартно входящие в отверстия, а также (более удобное решение) при наличии подпружиненного скользящего контакта, который дополнительно фиксирует включенную вилку. Особенность последнего в том, что при включении происходит сначала создание заземляющей цепи, а потом углубленных силовых проводников.

В торговых сетях можно встретить розетки специальной конструкции, в которых отверстия закрываются пластиковыми шторками, которые нужно сдвинуть штифтами, чтобы вставить вилку.

Установка штепсельных розеток

Существуют модели для внешнего (открытого) и внутреннего первого типа применяют, как правило, совместно с внешней проводкой, при которой провода не прячут в стене, а закрепляют на небольших изоляторах или размещают в кабельных каналах. Обычно это производственные помещения, сараи, уличные цепи. Если нижняя часть розетки не оборудована закрывающей крышкой, то нужно на о

stroysystems.ru

Штепсельные розетки: установка, разновидности, характеристики

Штепсельные розетки на сегодняшний день являются неотъемлемой частью практически любой электросети. К основной их задаче многие относят коммуникацию электрического прибора через вилку. Они считаются довольно распространенными и именно поэтому каждый должен знать, для чего они нужны, и как их устанавливать.

Конструкция штепсельных розеток

В нашей статье вы найдете подробную информацию об их конструкции, а также о том, как при установке не нарушить правил монтажа.

Конструкция штепсельной розетки

Довольно часто штепсельная розетка состоит из трех основных элементов:

1. Корпус.
2. Колодка.
3. Контакт с устройством.

Корпус – является защитной частью этого устройства. Достаточно часто выполняет не только декоративную, но и защитную функцию. Достаточно часто многие производители изготавливают внешнюю крышку из прочного материала. При необходимости корпус можно легко задекорировать под любой интерьер.

Колодка – это основа устройства. При ее изготовлении достаточно часто используют керамику. Она удерживает не только крышку, но и защитные контакты.

Контакт с устройством – это контакт, благодаря которому электроэнергия доходит до потребителей. Их обычно изготавливают из различных сплавов, которые обладают степенью упругости.

Важно знать! Керамика – это довольно хрупкий материал и поэтому работать с ним следует как можно осторожнее.

Классификация штепсельных розеток

Обычно штепсельные розетки классифицируют по нескольким критериям. Вот основные типы их классификации:

По типу конструкции

1. Скрытой установки. Ее применяют только для внутренней проводки. Для установки вам необходимо погрузить ее в стену. При этом защитный корпус должен находиться в коробке и не выступать из нее. Провода в ней следует присоединять таким образом, чтобы не допустить их выдавливания.
2. Наружной установки. Обычно специалисты используют ее для внешней установки. Крепить ее необходимо непосредственно к стене. Довольно часто их конструкция предполагает в себе использование специальной подсветки или защитной коробки.

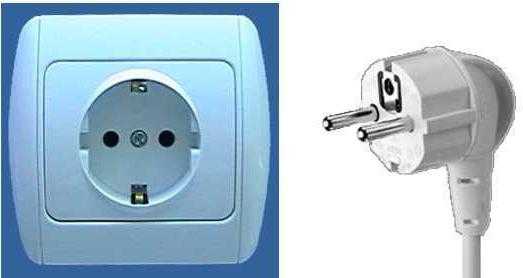

   Штепсельная розетка с защитным контактом

По электрической схеме

Штепсельная розетка с защитным контактом. В этом устройстве защитный контакт должен соединяться с заземляющим проводом. Достаточно часто она пользуется популярностью только в том случае, если у вас в доме имеется заземление. Специальные гнезда для штифта располагаются немного ниже самого отверстия. Обычно их используют для электрических плит.

Розетки без заземления. К этому виду относится большинство устройств. Они подходят практически для любой проводки. Однако мы рекомендуем выбрать штепсельные розетки с заземлением, так как они безопасны.

По уровню защиты от влаги

Влагозащищенные устройства необходимо устанавливать в помещениях, которые содержат в себе большое количество влаги. Таким образом, вы сможете надежно защитить свое устройство. Здесь разработчиками была предусмотрена защитная мембрана, которая выступает в роли защиты от влаги. Довольно часто влагозащищенные розетки устанавливают наружным способом.

Влагостойкие штепсельные розетки всегда нужно устанавливать в ванной комнате и других помещения с повышенной влагой

Количество колодок:

• Одноместные;
• Двухместные (Предусматривают в себе две пары колодок).

Штепсельные розетки и их установка

Установка штепсельных розеток – это достаточно простой процесс, который не занимает много времени. Для того чтобы его выполнить правильно вам следует знать основные правила монтажа. Вот основные правила, которых вам следует придерживаться:

1. Размещение в помещении на оптимальной высоте.
2. Если у вас есть дети, то устройства лучше разместить выше.
3. Размещать ее следует только в пластмассовом устройстве.
4. Провода должны превышать необходимую длину на 5 см.
5. Устанавливать их следует вместе с прокладкой кабеля.
6. Подключать их необходимо отдельной линией.

Установка штепсельных розеток скрытого типа

Здесь установку мы расписали поэтапно. Вот основные этапы:

1. Для начала следует выбрать место монтажа.
2. Сделать отверстие для коробки.
3. Кабель для розеток этого типа должен иметь три жилы.
4. Жилы кабеля вам необходимо протянуть через специальные отверстия, которые располагаются в установочной коробке.
5. Зачистить концы жил.
6. Закрепить колодку любым способом.
7. Установить пластиковый корпус.

Установка штепсельных розеток наружного типа

Штепсельные розетки наружного типа отличаются простотой и скоростью. Этот вариант следует применять только в том случае, если у вас имеется открытая проводка. Вот основные этапы ее монтажа:

Наружные штепсельные розетки IP44 – идеальное решение, если нет возможности устанавливать обычные

1. Необходимо произвести разметку на стене.
2. Снять верхнюю крышку старой розетки.
3. Прикрепить новую основу к стене и желательно сделать подкладку из гипсокартона.
4. Подключить все необходимые провода.
5. Закрепить все детали крышкой.

Прочтите также: для чего нужны распределительные коробки.

vse-elektrichestvo.ru

устройство, классификация, установка при скрытой и наружной проводке

Трёхполюсная штепсельная розетка — это один из самых популярных видов конструкций. Она предназначена для подключения различных электрических приборов к сети. Это устройство очень просто монтируется и качественно выполняет предусмотренные обязанности. При правильной эксплуатации такая розетка может прослужить довольно длительный период и стать незаменимым помощником.

Устройство штепсельной розетки

Перед тем как приступать к выбору и монтажу, необходимо изучить, что такое трёхполюсная розетка. Это довольно простое устройство, которое обладает несколькими отличительными характеристиками по сравнению с другими видами. Штепсельные розетки состоят из 3 основных элементов:

1. Корпус. Эта деталь конструкции состоит из лицевой панели и рамки. Главная задача элемента розетки — защита людей от случайного прикосновения к контактам и поражения электрическим током. Кроме этого, корпус часто выполняет декоративную функцию. Производители стали выпускать оригинальные модели, которые идеально подойдут под стиль интерьера. Эта деталь может изготавливаться с одним или двумя гнёздами. При необходимости установки спаренной розетки лучше всего выбирать устройства с пластиковой сердцевиной и объединять их в общую раму. Лицевая панель изготавливается из термостойкого пластика, который хорошо противостоит повреждениям. Некоторые современные модели оснащаются дополнительными элементами: кнопкой, защитной крышкой, шторками и подсветкой.
2. Колодка. Это самая важная деталь конструкции, которая помогает удерживать контакты с крышкой. Изготавливаться она может из керамики или карболита. При использовании первого материала нужно быть готовым к частой поломке колодки. Это обуславливается хрупкостью керамики и её низкой прочностью. Второй вариант более крепкий, но в современных устройствах он встречается довольно редко. Колодка применяется для монтажа розеток открытого и закрытого типа.
3. Контакт. Этот элемент устройства выступает в качестве источника питания. Благодаря ему происходит непрерывная подача электричества к бытовым приборам. Величина силы тока, который проходит через контакты, может варьироваться в пределах от 10 до 16 ампер. С помощью специальных зажимов один из контактов подключается к проводнику, а другой — к вилке электроприбора. Изготавливаются эти части розетки из различных металлических сплавов, обладающих высокими показателями упругости. Из-за этого достигается надёжное соединение между контактами прибора и вилкой.

Параметры классификации

Штепсельная розетка изготавливается в различных видах.

Все они отличаются друг от друга и классифицируются по определённым параметрам. Это позволяет потребителям сузить круг поиска нужной модели и приобрести максимально подходящий для них вариант.

По используемой электросхеме

Этот параметр считается одним из основных и разделяет все розетки на 2 типа. Оба они обеспечивают безопасное и надёжное подключение к электросети.

Выделяются такие типы устройств:

1. Трёхполюсные. Эти розетки применяются только в тех случаях, когда есть возможность подключения к заземлению. Его присоединяют при помощи отдельного контакта. Отверстия под штифты вилки размещаются немного ниже, чем для заземляющего. Благодаря этому трёхполюсные устройства идеально подходят для подключения электроплиты, кондиционера и других бытовых приборов.
2. Без заземления. В отличие от трёхполюсных, они имеют только 2 контакта и предназначаются для соответствующей электропроводки. При этом в ней не должно быть специального заземляющего контакта. Розетки без заземления устанавливаются в старых зданиях, где никогда не проводилась замена старой проводки на новую. Эти устройства стоят намного дешевле трёхполюсных, но не дают возможности дополнительно обезопасить себя и используемое оборудование.

В зависимости от вида конструкции

По этой характеристике также выделяются два типа розеток. Они применяются для различных способов проведения электрического кабеля (наружного и скрытого).

Различают такие виды изделий:

1. При наружной установке. Этот вариант используется только при прокладывании открытой проводки. Конструкция крепится к поверхности стены при помощи неутопленного подрозетника. Её основой является пластмассовый корпус, который защищает владельца помещения от всех опасностей, связанных с электричеством. Современные наружные розетки оснащаются дополнительной защитной крышкой и подсветкой. Более дорогие модели могут включать в себя ещё и таймер отключения.

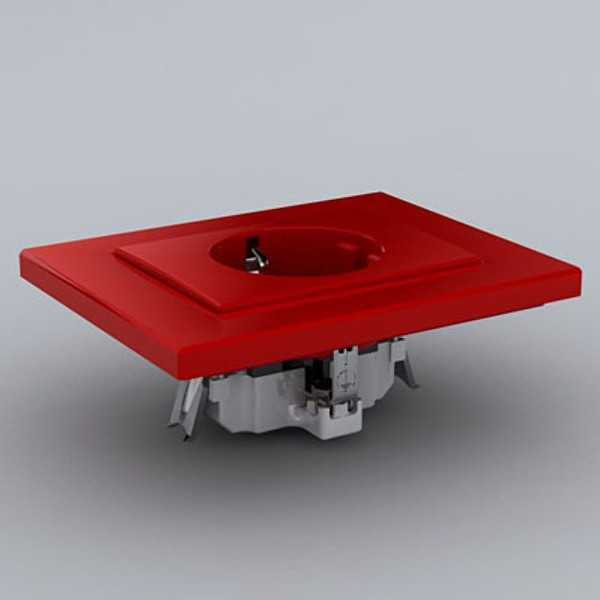

2. При скрытой проводке. Штепсельная розетка утопленного типа используется для проведения внутреннего электричества. Корпус такого устройства находится в специальной монтажной коробке, а все провода вмуровываются в стену помещения. Благодаря такой особенности достигается отсутствие выступающих частей конструкции и экономия свободного пространства. Вилка прижимается к контактам при помощи пружинной шайбы. Один её конец достигает упора, а другой — корпуса.

По степени защиты от влаги

Все приборы, которые используются для подключения к электрическому току, обязательно должны быть защищены от попадания влаги. В противном случае есть высокая вероятность короткого замыкания.

По показателю влагозащищённости розетки разделяются на следующие категории:

1. Полугерметичные. Эти простые устройства защищены от попадания воды только корпусом. Поэтому их лучше всего использовать в помещениях с низким уровнем влажности или отсутствием вероятности попадания влаги. Устанавливать такие розетки можно в спальнях, гостиных, коридорах и прочих сухих комнатах.
2. Влагозащищённые. Такие устройства монтируются в тех зданиях и строениях, где существует вероятность возникновения повышенной влажности (сауна, баня, ванная комната). В таких розетках предусмотрено наличие специальной мембраны, которая выполняет защитную функцию и оберегает контакты от попадания влаги. Кроме этого, могут применяться плотные и прочные резиновые кольца. На корпусе прибора имеются специальные канавки, по которым стекает конденсат или попавшая вода. Это позволяет отвести бо́льшую часть жидкости и упростить работу защитной мембраны. Влагозащищенные розетки монтируются только наружным способом.

Самостоятельный монтаж

Установка штепсельных трёхполюсных розеток выполняется довольно просто, но требует определённых затрат времени. Самостоятельно выполнять работу можно только в тех случаях, если есть необходимые знания и опыт.

Если нет стопроцентной уверенности в успехе процесса, то лучше обратиться к квалифицированному специалисту. Это не только поможет качественно установить конструкцию, но и снизит вероятность получения серьёзной травмы.

Наружный способ

Это самый простой способ установки, который без труда можно выполнить своими руками. Для успешного завершения необходимо чётко соблюдать последовательность действий и не пропускать ни одного этапа.

Порядок выполнения работы:

1. В помещении отключается подача электричества.
2. Затем производится разметка на стене. Делается это по заранее продуманному и составленному чертежу.
3. После этого берётся розетка и аккуратно разбирается. Выкручиваются все болты, и снимается верхняя крышка.
4. В стене просверливаются отверстия. Проще всего выполнить эту операцию при помощи дрели, работающей от аккумулятора.
5. Основание сопоставляется с разметкой и прикручивается.
6. На следующем этапе проводится электрический кабель от распределительного щитка к устройству.
7. Он крепится к стене при помощи специальных покупных или самодельных скоб.
8. Протянутый провод подключается к розетке.
9. В самом конце устанавливается корпус и затягивается болтами.
10. Как только монтаж завершён, включается электричество, и розетка тестируется на работоспособность.

Утопленный вариант

Такой способ установки намного сложнее, так как требует больших затрат времени и сил. Во время работы важно не только правильно подключить конструкцию, но и качественно скрыть её в стене.

Процесс монтажа состоит из следующих этапов:

1. В квартире, офисе или частном доме отключается электрический ток.
2. Разрабатывается схема расположения одной или нескольких розеток, и на стену наносится соответствующая разметка.
3. В стене проделывается отверстие, в которое будет спрятана коробка розетки. Эту работу лучше всего выполнять при помощи молотка и зубила.
4. Края и стенки «ямки» тщательно выравниваются.
5. Проводка пропускается через специальные отверстия в нижней части подрозетника.
6. Коробка устанавливается в выбитую часть стены и фиксируется там с помощью штукатурки, гипсового клея или любой другой строительной смеси.
7. После этого конструкция оставляется до полного высыхания материала.
8. Как только это произошло, лишняя часть застывшего состава удаляется, а поверхность стены разравнивается.
9. Скобой фиксируется провод. Эта простая операция поможет ускорить последующие действия.
10. С выступающих концов кабеля срезается примерно 2 сантиметра изоляционного слоя.
11. К колодке крепится заземляющий контакт, а также нулевой и фазовый провод.
12. Фиксируется кабель пружинным способом.
13. Лишняя часть провода аккуратно скручивается, изолируется и прячется в коробке.
14. Она крепится с помощью небольших разводящихся лапок и закручивается боковыми винтами.
15. Монтируется корпус розетки, и устройство приобретает свой окончательный внешний вид.

Советы профессионалов

Для того чтобы штепсельная розетка эффективно и безопасно работала на протяжении длительного периода, необходимо соблюдать советы опытных электриков. Они помогут избежать большинства ошибок и качественно выполнить работу.

Основные советы:

1. Любой вид штепсельных конструкций следует устанавливать на высоте около 30 сантиметров от поверхности пола.
2. Если требуется выполнить монтаж устройства около труб, батарей или раковин, то расстояние от пола следует увеличить до полуметра.
3. При использовании наружной розетки нужно прокладывать провода параллельно архитектурным линиям. При этом должно быть выдержано смещение до 15 см от плиты перекрытия.
4. Для закрепления коробки при установке скрытой розетки нужно использовать состав, доведённый до консистенции мягкого пластилина.
5. Провода должны проходить на высоте не менее 2 метров от пола.
6. Если монтируется устройство в стену из древесины или любого другого легковоспламеняющегося материала, то необходимо предусмотреть паронитовую подложку под основание. Она обезопасит конструкцию и стены от чрезмерного нагрева и самовозгорания.

Установка штепсельной трёхполюсной розетки — это довольно трудная задача, требующая определённых знаний и навыков.

При правильном подходе к делу и соблюдении всех рекомендаций опытных электриков можно значительно упростить весь процесс и добиться желаемого результата в кратчайшие сроки.

220v.guru

Установка выключателей переключателей штепсельных розеток звонков и счетчиков. Установка розеток штепсельных

Установка выключателей переключателей штепсельных розеток звонков и счетчиков

Установка выключателей, переключателей, штепсельных розеток, звонков и счетчиков

    Выключатели, переключатели и штепсельные розетки устанавливаются в зависимости от их конструкции и принятого способа исполнения проводки (рис.4).

  Рис.4. Примеры монтажа установочных приборов:

а — выключателя при открытой прокладке проводов марки АППВ; б- штепсельной розетки при скрытой прокладке проводов в резиновых полутвердых трубах; в — выключателя и штепсельной розетки при проводке кабелем марки ВРГ в сыром помещении

    Штепсельные розетки устанавливаются на высоте 0,8-1 м от пола, а плинтусовые — не выше 0,3 м. В последнем случае рекомендуется закрывать их защитными устройствами. В школах и других детских учреждениях штепсельные розетки устанавливаются на высоте 1,5 м от пола. От заземленных устройств (приборов отопления, трубопроводов и других) штепсельные розетки должны быть удалены не менее чем на 0,5 м.

    Выключатели ставятся преимущественно у дверных проемов и включаются в фазные провода сети. Если помещения относятся к особо сырым, а также пожароопасным и взрывоопасным, и искрение контактов при разрыве электрической цепи может стать в них причиной пожара или взрыва, выключатели устанавливаются вне этих помещений.

    При необходимости дистанционного или автоматического управления осветительными сетями применяются различные автоматы, магнитные пускатели или контакторы.

    Выключатели и переключатели устанавливаются на высоте 1,5 м от пола (а в школах и детских учреждениях на высоте 1,8 м) и обычно у дверей с учетом направления их открывания.

    Выключатели и штепсельные розетки открытого типа устанавливаются на прикрепленных к их основанию деревянных розетках диаметром 55…60 мм и толщиной не менее 10 мм. Выключатели и штепсельные розетки скрытого типа закрепляются в коробках, вмазанных в стены или в гнезда цилиндрической формы, с помощью распорных лапок. Для установки выключателей и штепсельных розеток в стеновые панели и перегородки жилых домов заделывают специальные закладные стаканы из полипропилена.

    Выключатели и штепсельные розетки брызгозащищенного исполнения устанавливаются на скобах с вводом проводов снизу через сальниковые уплотнения.

    Электрические звонки выпускаются двух типов:

    З — управляемые путем включения независимой (встроенной в магнитопровод катушки) вспомогательной обмотки на напряжение 36 В;

    ЗП —

katlavan.ru

Виды и типы электрических розеток и выключателей. Установка штепсельных розеток.

Виды и типы электрических розеток и выключателей. Установка штепсельных розеток.

Штепсельная розетка — один из основных компонентов электрических штепсельных соединений. Предназначена для быстрого подключения и отключения потребителей электроэнергии мощностью до нескольких киловатт.

Виды штепсельных розеток

В большинстве случаев выполняются в двухконтактном и трехконтактном исполнении, по конструкции разделяются для внутренней и внешней проводки, по электрической схеме — с заземлением и без заземления, по степени влагозащищенности — на влагозащищенные и обычные. Кроме того, в отдельных случаях внутри может устанавливаться .

В большинстве случаев состоит из керамического основания, к которому винтами крепятся бронзовые контакты, удерживающие соответствующие штырьки штепсельной вилки. Контакты имеют специальные площадки, к которым винтами прикручиваются проводники, на которые разделяется подводящий провод. Заземляющие контакты розетки, если они предусмотрены, выполняются в виде подпружиненных металлических полосок с двух сторон, в которые вставляется штепсель.

Различия штепсельных розеток

По внешнему виду двухконтактная розетка с заземлением сразу отличается от обычной гораздо большей глубиной соединительной части — порядка 20 мм против 5 мм у обычной. Трехконтактная может быть симметричного и несимметричного вида с плоскими или круглыми контактными отверстиями. В ней боковые полоски отсутствуют и заземляющий контакт находится напротив среднего отверстия. Несимметричная розетка не позволяет вставить вилку неправильно и поменять местами нулевой и фазный проводники внутри подключаемого электроприбора.

Если штепсельная розетка предназначена для , то керамическое основание помещают в пластмассовый корпус, который крепится к стене с помощью специального основания — подрозетника.

Розетка для внешнего корпуса не имеет и монтируется в специальной нише, в большинстве случаев цилиндрической формы. Для фиксации керамического основания в нише, с наружной стороны основания предусмотрена скоба с подвижными лапками с двух сторон, положение которых фиксируется винтами. Такая конструкция позволяет фиксировать её при диаметре ниши 65 — 75 мм. Затем на неё с помощью центрального винта с резьбой М2 ставят внешнюю панель, преимущественно пластмассовую, с отверстиями для контактов вилки. Расстояние между центрами отверстий для двухконтактной составляет 19 мм.

Розетки могут оснащаться устройствами, предотвращающими втыкание посторонних предметов детьми /проникновение насекомых. Обычно это подпружиненная непроводящая пластинка, которую можно отодвинуть только самой штепсельной вилкой.

Установка штепсельных розеток

Штепсельная розетка является частью разъема для быстрого подключения потребителей электричества. Конструкция включает корпус, основу из пластика или керамики, пружинные контакты и клеммы для подключения питания. Модели имеют большое разнообразие исполнения.

Как выглядит штепсельная розетка

Необходимой принадлежностью, образующей с розеткой разъемное соединение через пружинные контакты, является вилка с металлическими штырями.

Розетки устанавливаются однофазные, с контактом заземления и без него, а также трехфазные. Последние имеют 4 контакта, три из которых предназначены для фаз, а один – для нуля или земли. Модели могут быть утопленного типа или накладными, влагозащищенными, сдвоенными, с выключателем и встроенным УЗО. При этом принцип действия остается одним и тем же. Простая и надежная конструкция дает возможность любому человеку подключить электрические приборы к сети.

Конструкция включает основание (колодку) с защитным корпусом и размещенными внутри металлическими контактами. Они обеспечивают подключение к штырькам, а также удерживают их вместе с вилкой и проводом. На основании крепятся металлические площадки, к которым прикручиваются подводящие провода и где расположены контакты. Кроме того, существуют еще заземляющие контакты, выполненные в виде двух металлических подпружиненных полосок.

По требованиям ПУЭ, в квартире нужен отдельный контур заземления. На вилке подключаемого прибора находится третий контакт земли, присоединенный к корпусу. Он выполняется подпружиненным и дополнительно удерживает вилку от выпадения из гнезда. Все элементы соединяются с помощью винтов.

Устройство штепсельной розетки в разобранном виде

На рисунке розетка изображена с защитными шторками, закрывающими контакты. Когда вилка вставляется в отверстия корпуса, они отодвигаются, обеспечивая доступ к токоподводящим частям. Чтобы шторки меньше изнашивались, они укрепляются металлическими кольцами или полосками. Существуют конструкции, в которых шторки отодвигаются вручную, путем поворота закрывающей гнезда пластины.

Материалы

Колодка раньше изготавливалась из керамики, но сейчас ее больше делают из термопласта или специального поликарбоната. Пластиковое основание менее хрупкое и дешевле в изготовлении. Материал имеет высокие эксплуатационные параметры, но проигрывает в качестве керамике, деформируясь от нагрева и обладая меньшим напряжением пробоя.

Контакты делаются из бронзовых, латунных или медных пластин. Сплав должен быть упругим для обеспечения надежного соединения со штырями вилки.

Классификация

Розетки выполняются с разными видами последующего монтажа и количеством разъемов.

Внутренние и внешние

Внутренние розетки утопленного типа применяются чаще. Они удобнее в применении, поскольку монтируются в стене и подключаются к скрытой проводке. Для них в бетоне делается специальная ниша, в которую крепится монтажная коробка. Модели снабжаются внутренними стальными лапами с зубцами. Они разводятся в стороны с помощью винтового соединения и за счет трения о боковые стенки удерживают конструкцию в скрытой монтажной коробке. Устройство не обеспечивает постоянного прочного соединения и его время от времени приходится подкручивать. Более надежным является способ винтового

wiringexpert.ru
