Крепление ступеней к металлическому каркасу

Ступени должны надежно держаться на каркасе Если вы не знаете, как быстро и правильно произвести крепление ступеней к металлическому каркасу, то этот обзор расскажет про целых два варианта проведения работ. Каждый из них имеет свои особенности, поэтому выберите то, что удобнее вам и повторите все действия, описанные в…

Ступени должны надежно держаться на каркасе

Если вы не знаете, как быстро и правильно произвести крепление ступеней к металлическому каркасу, то этот обзор расскажет про целых два варианта проведения работ. Каждый из них имеет свои особенности, поэтому выберите то, что удобнее вам и повторите все действия, описанные в соответствующем разделе.

Процесс монтажа не отличается сложностью, и при желании вы справитесь с ним и без посторонней помощи.

Как крепить элементы

Крепление деревянных ступеней к металлическому каркасу — процесс непростой. Сложностей много: разные материалы, металлическая конструкция плохо поддается обработке, нужно делать не только надежно, но и аккуратно.

Но если вы знаете все нюансы технологии, то работа пройдет без проблем. Конечно, придется приложить определенные усилия и потратить свое время, но результат того стоит. К тому же, выполнение работы своими руками поможет сэкономить немалые средства, так как цена этой услуги у мастеров высока.

Вариант №1

В этом случае мы имеем каркас лестницы с забежными ступенями, который сварен из профильной трубы. Это очень надежное основание, нам остается только закрепить ступени на металлокаркасе.

Инструкция по проведению работ состоит из таких этапов:

Иллюстрация	Описание

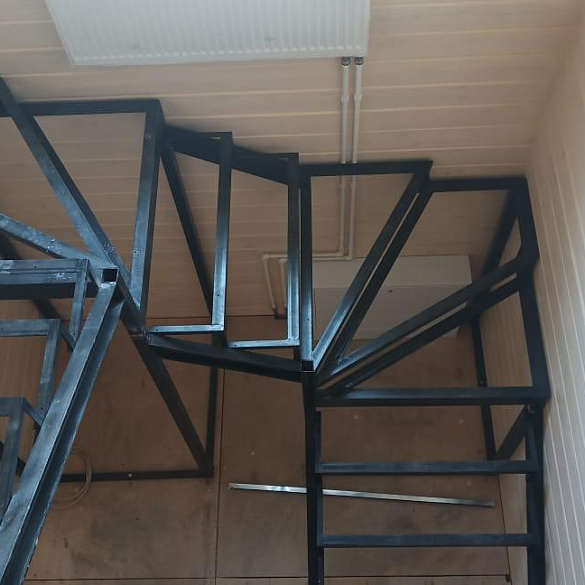

Металлокаркас лестницы с забежными ступенями	В первую очередь подготавливается каркас: Конструкция должна быть надежно закреплена к стенам и полу. Это нужно сделать еще до крепления ступеней; Поверхность очищается и окрашивается, лучше всего использовать составы с антикоррозийными добавками, чтобы защитить металл от ржавчины.
Проушины на нижних ступенях	На трех нижних ступенях нужно предварительно приварить проушины. Это связано с тем, что мы не сможем подобраться к ним снизу и закрепить так, как это нужно. Для проушин используйте лист толщиной от 2 мм. Совет! Если вы не хотите сверлить отверстия, то можете еще на этапе изготовления каркаса приварить такие проушины на все ступени. Потом просто закрепите элементы снизу и все. Вариант более простой, но менее привлекательный, так как крепеж будет виден. [1]
Отверстия в нижней части	С нижней стороны сверлятся отверстия диаметром 12 мм. Обратите внимание на следующие факторы: Отверстия делаются не на одной оси, а со смещением для обеспечения большей надежности; Через одно отверстие вы будете прикручивать одну ступень, а через второе вторую. По фото понятно, что в одном случае нужно идти через вертикальную стойку, а во втором через поперечину трубы.
Отверстия в верхней части

Введение.

Установка ступени.

Установка подступенника.

Установка межэтажной площадки

Установка облицовочной доски

Дополнительные материалы к статье.

Введение

В данной статье подробно рассказывается о том, как установить деревянную ступень и подступенник на металлический каркас лестницы на второй этаж в доме. Вы также можете посмотреть видео этого урока:

Текст же данной статьи-инструкции вы можете и использовать как пошаговую инструкцию при самостоятельном изготовлении лестницы.

Если вы уже знакомы с тем, как спроектировать лестницу на второй этаж, как собрать ее металлический каркас и в каком порядке необходимо производить обшивку лестницы деревом, то можете приступать к изучению данной статьи. Если нет, то рекомендую ознакомиться с материалами, ссылки на которые приведены в конце. Все они помогут вам самостоятельно спроектировать и изготовить лестницу, практически любую из представленных на картинке.

Установка ступени

Начинаем с того, что ставим подступенник. В нашем случае его длина составляет 1200 мм, потому, что ширина самой лестницы 1200 мм, и подступенник впоследствие надо будет обрезать.

Также ставим ступень и замеряем расстояние от облицовочной доски до конца ступени. У нас получилось 72 мм. Для бокового свеса ступени нам надо будет оставить лишь около 30 мм, соответственно, 40 мм обрежем.

Обрезать 40 мм будем следующим образом. Сначала нужно определить, с какой стороны необходимо обрезать ступень. Для этого выбираем наиболее ровный, без каких-либо изъянов по фактуре древесины, сколов и т.п. торец ступени.

После этого, смотрим, какая боковая часть ступени будет видимой, а какая будет прилегать к стене или облицовочной доске. Обрезать, соответственно, будем с той стороны, которая прилегает к облицовочной доске. Берем уголок, уровень, отмеряем 40 мм и карандашом проводим линию отреза.

Поскольку обрезанная часть доски будет потом закрываться, то выполнить эту операцию можно лобзиком или обычной ножовкой.

Снова устанавливаем ступень и замеряем боковой свес — он получился длиной 32 мм. Что нам и требовалось.

К стене ступень также подошла достаточно плотно. Незначительные щели и изгибы скроет облицовочная планочка.

Теперь берем дрель, вставляем в нее сверло диаметром 2,8-3 мм и для того, чтобы впоследствии вкрутить саморезы, предварительно насверливаем отверстия.

Установка подступенника

Теперь переходим к установке подступенника. Здесь мы замечаем, что он у нас не помещается. Ширина стандартного подступенника — 200 мм, а в нашем случае он должен быть 193 мм. Значит, его необходимо укоротить.

Замеряем расстояние по обоим краям: с внешней и внутренней (у стены) сторон лестницы. Обрезать будем с нижней стороны, поскольку верхний, соприкасающийся со ступенью, край был обработан станком и более ровный.

С каждой стороны откладываем 191 мм. Делаем небольшой припуск, чтобы подступенник свободно входил под ступень.

Ровную линию можно прочертить, взяв другой подступенник. Лобзиком обрезаем лишнюю часть.

Установили подступенник, он точно вошел под ступень и с помощью таких вот клинышков, временно его фиксируем.

С обратной стороны приворачиваем подступенник к металлическому каркасу черными саморезами длиной 19 мм. Для этого используем Г-образную отвертку, которую можно изготовить самостоятельно.

Берем круглую арматуру 10 мм в диаметре, просверливаем ее насквозь и вбиваем биту.

В нижней части подступенника также просверливаем сквозные отверстия диаметром 4-5 мм, чтобы прессшайбой стянуть его со следующей нижележащей ступенью.

Аналогичные отверстия намечаются и просверливаются в ступени.

Для стяжки ступени и подступенника используем прессшайбу длиной 60 мм.

Видео удалено.

Видео (кликните для воспроизведения).

Аналогичные операции проводятся последовательно с каждой ступенью и подступенником.

Установка межэтажной площадки

Работы по установке площадки начинаем без последней ступеньки перед ней, чтобы она не мешала. Сначала будем устанавливать площадку, а уже потом добавим ступень.

Сначала нам нужно раскроить площадку. Будем это делать при помощи угломера.

Им мы измеряем углы, а потом по нему расчерчиваем их на заготовке.

Рулеткой измеряем расстояния, расчерчиваем линии обрезки.

По расчерченным линиям вырезаем площадку.

Вот, таким образом у нас встала площадка между верхним и нижним маршами лестницы.

Теперь необходимо обрезать подступенник. Он в этом месте встает на площадку.

В верхней части подступенника, с обратной стороны мы делаем разметку таким образом, чтобы после обрезки он без зазора поместился под ступенью.

При установке площадки необходимо сделать зазоры. В противном случае, ее будет очень сложно установить.

Потом эти зазоры мы закроем пристенной планкой (на изображении ниже показана временная, а не финальная облицовочная планка).

В итоге мы получили такую конструкцию последней ступени перед площадкой.

На изображении видно, что край край подступенника не доходит до внешней стороны облицовочной доски. Незначительные расхождения, до ½ ширины доски не имеют значения, поскольку будут закрываться уголками.

Установка облицовочной доски

Следующим этапом обшивки деревом металлического каркаса лестницы на второй этаж устанавливаем внешнюю облицовочную доску нижнего марша.

Вверху облицовочную доску доводим до лицевой стороны первого подступенника под площадкой.

Обязательно по нижнему краю боковой облицовочной доски делаем припуск на 1,5 см. Этот припуск будет закрывать гипсокартон, которым обшивается металлический каркас лестницы снизу.

Вот, таким образом выглядит установленная облицовочная доска.

Делаем те же самые операции, что и раньше: замеряем углы угломером, переносим их на заготовку, измеряем расстояния и вырезаем доску до места окончания последней ступени.

Теперь, как описывалось выше, поочередно устанавливаем ступени и подступенники, кроме последних двух, включая пригласительную ступень. Как ее изготовить и установить, вы можете узнать из этого видео или статьи по ссылке.

Дополнительные материалы к статье

1. Как изготовить и установить пригласительную ступень лестницы.
2. Как установить балясины и поручень лестницы.
3. Металлическая лестница в дом на второй этаж своими руками Пошаговая инструкция и видео урок
4. Проектирование металлической лестницы в дом на второй этаж в программе «Компас»
5. Как спроектировать металлическую лестницу в дом на второй этаж с помощью ручки и листа бумаги (если вы не работаете в графическом редакторе)
6. Как спроектировать металлическую лестницу. Проектирование каркасов лестницы с комментариями.
7. Урок Скетчап (SketchUp) по проектированию металлического каркаса или ломаного косоура.
8. Как спроектировать лестницу. Видео от Первого по лестницам.
9. Также Вы можете проверить свои расчеты и получить совет по улучшению степени комфортности лестницы с помощью нашего онлайн калькулятора:

   Онлайн калькулятор расчета размеров лестницы

Этот вариант крепления ступеней в свою очередь так же можно разделить на несколько способов крепления:

Крепление ступени к косоуру с оставлением шляпки метиза на поверхности ступени, соединение болт-гайка или болт-резьба в косоуре.

Крепление ступени к косоуру с частичным углублением шляпки метиза в ступень. Соединение, так же как и в первом способе.

Если выбрать первый способ крепления ступеней к каркасу лестницы, то в этом случае необходимо закупать болты с декоративной шляпкой и желательно под ключ шестигранник. При установке таких болтов декоративная шляпка будет служить дополнительным декором лестницы, а если во время эксплуатации лестницы крепление ступеней ослабло, то подтяжку или замену крепежного материала можно выполнить беспрепятственно, потому что доступ к болту и гайки в этом случае свободный и ни что не мешает проведению ремонтных работ.

При выборе второго способа, когда шляпка метиза будет частично углублена в ступень и сверху отверстие будет закрыто деревянной заглушкой или зашпаклевано. В этом случае проведение ремонта ступеней (замена или подтяжка крепления) будет затруднена, так как нам придется высверливать деревянную заглушку для того чтобы добраться до шляпки метиза, а это согласитесь не совсем удобный вариант для ремонта ступеней или подтяжки крепления.

В принципе эти два способа крепления ступеней к косоуру имеют практически равные шансы для их применения, и поэтому мы с вами будем рассматривать в этой статье оба способа. Теперь нам надо определиться с метизами, то есть выбрать наиболее подходящие нам болты для соединения деревянных изделий, в нашем случае это деревянная ступень. Далее нам необходимо выбрать подходящие для обоих способов метизы.

Как видно на фото саморез №1 (на желтом фоне) подойдет для крепления ступени снизу косоура, для выбранных нами способов крепления ступени он соответственно не подходит, поэтому перейдем сразу к рассмотрению других метизов.

На этом же фото справа показан болт с потайной головкой (№2). Этот болт имеет потайную головку с усом, при установке такого болта в отверстие, сделанное в деревянной ступени, во время затяжки гайки болт не сможет проворачиваться, так как ус при затяжке врезается в древесину и служит своеобразным стопором. Сверху отверстие закрывается деревянной заглушкой (слева от болта).

Внизу на фото показаны мебельные болты с полукруглой головкой. Под головкой болта № 3 имеется квадратный подголовок, а под головкой болта № 4 имеется ус. Эти болты, так же как и болт №2 по своей конструктивной особенности не будут проворачиваться в деревянной ступени во время затяжки гайки. Единственное, что головки болтов № 3 и 4 останутся сверху ступени.

Остается сделать выбор болтов. Выберем болт № 4 для первого способа крепления ступени и болт № 2 для второго способа крепления ступени. [2]

Далее сделаем разметку для сквозных отверстий в косоурах лестницы. Нам необходимо сделать как минимум по два отверстия в опорном уголке левого и правого косоура. Давайте рассмотрим пример расчета мест устройства отверстий:

Сначала определим центр отверстия. Для этого от края косоура отмеряем 20 мм (половину ширины полки уголка) и проводим ось Х. Далее от торца А отмеряем 40 мм, и проводим ось Y, от торца Б отмеряем 60 мм и проводим ось Y1, на пересечении осей получаем центр будущих отверстий.

Диаметр отверстий зависит от диаметра болтов, которыми мы будем крепить ступени. Возьмем для примера выбранные нами болты на фото 3. Болт № 2 (DIN 604) и болт № 4 (DIN 607) — диаметр болтов 8 мм. Значит, для устройства отверстий нам потребуется сверло с диаметром больше 8 мм, на пример 8,5 мм. Применение сверла большим диаметром не рекомендуется, для того чтобы обеспечит максимально плотную установку болта.

Теперь необходимо сделать отверстия в ступенях. Разметку мест устройства отверстий в ступенях делаем таким образом, чтобы они совпадали с отверстиями в косоурах.

Если мы с вами будем использовать для крепления ступеней болт № 2 с потайной головкой, то в этом случае нам необходимо просверлить два отверстия. Первое отверстие сквозное диаметром 8…8,2 мм. Через это отверстие мы с вами будем устанавливать болт с частичным заглублением его головки, поэтому нам нужно сделать еще одно отверстие диаметром 17 мм и глубиной не менее 15 мм, как показано на рисунке 7 (сноска справа). Почему глубина отверстия именно 15 мм?

Как видно из рисунка 7, головка болта № 2 имеет диаметр 16,55 мм и высоту 5 мм. Значит, при установке болта шляпка займет по высоте как минимум 3…4 мм, а остальная высота отверстия нам нужна для установки деревянной заглушки высотой 10…12 мм. Поэтому мы с вами и сделаем второе отверстие глубиной не менее 15 мм.

Консольная лестница – это нечто удивительное. Почти невозможное изобретение дизайнеров, которое смогли реализовать талантливые строители. Если вы решили выбрать для себя такую конструкцию – приготовьтесь к сложностям. Но, на наш взгляд, цель оправдывает средства! Консольная лестница на металлическом каркасе в любом виде станет прекрасным дополнением к вашему интерьеру.

Сущность применения консольных лестниц в их необыкновенном внешнем виде. Парящие в воздухе ступени, отсутствие видимых опор – выглядит потрясающе. Именно поэтому дизайнеры так любят экспериментировать с такими лестницами. Расскажем подробнее о возможностях применения металлического каркаса при проектировании и строительстве консольных лестниц.

Пространственный металлокаркас

Монтаж лестницы на пространственном металлическом каркасе – один из наиболее распространенных и недорогих вариантов для консольных подъемных конструкций. Металлокаркас состоит из уголка, швеллера, стальной полосы. Впоследствии в качестве облицовки часто используется древесина.

Консольная лестница на металлическом каркасе в любом виде должна задумывать до отделочных работ. Дело в том, что для монтажа применяются сварочные работа на черновой отделке. Сам каркас изготавливается также без отделки. На чистовую отделку придется устанавливать лестницу на косоурах из листовой стали. Несмотря на некоторое неудобство в монтаже, такие лестницы имеют массу преимуществ.

1. Цена на металлический каркас и последующее возведение будет ниже, чем на строительство любого другого варианта консольной лестницы.
2. Получается наиболее легкая конструкция, которая не нагружает фундамент. Это не тяжелая каменная или бетонная лестница.
3. Абсолютная точность в работе. Металл не нужно подмазывать, подгонять по размерам, он не изгибается при незначительном усилии. Очень удобный материал.
4. Нет необходимости во временных лестницах.
5. Появляется возможность выбрать отделку даже для нижней части лестницы. При этом богатство отделочных материалов не ограничено. Чаще всего владельцы дома предпочитают МДФ, древесину, пластик, искусственный камень и стекло.

В качестве недостатка можно отметить то, что возможность установки такой лестницы имеется не всегда. Самым неудачным вариантом является деревянный дом. Он постоянно усаживается, значит, ступени лестницы будут деформироваться ос временем. Рано или поздно такая лестница придет в негодность.

Консольная лестница на металлическом каркасе в любом виде – особенности монтажа

Возведение консольной лестницы на металлическом каркасе осуществляется в три стадии. Каждая требует основательного подхода к процессу. Помните, что любая ошибка приведет к очень неприятным последствиям. Вполне возможно, вам придется полностью переделывать металлокаркас, покупать новые детали и снова заниматься сваркой. Ошибки могут привести к перекосу ступеней, низкому удобству эксплуатации, снижению безопасности передвижения, расшатыванию ступеней.

На первой стадии необходимо собрать сам металлический каркас. Начинается все с замеров помещения, проектирования лестницы. Необходимо соединить вместе несколько расчетов. В первую очередь, высота лестницы, затем длина марша. После этого рассчитайте количество ступеней. Стандартная ширина ступеней – 300 мм, высота – 150 мм. Уже эта информация поможет вам создать хороший проект.

Сам металлический каркас закрепляется на анкера в стене (конкретный тип соединения выбирается, исходя из материала стены). Каркас жестко закрепляется к стене. Если вы сделали расчеты правильно, а потом в точности выполнили проект, вы получили лестницу, которая абсолютно по всем параметрам лучше стандартной бетонной.

Ко второй стадии стоит переходить только после окончания отделочных работ внутри помещения. Здесь вам предстоит установить сами ступени и подступенки. Затем осуществляется отделка ступеней выбранным материалом. Зачастую строители выбирают древесину, МДФ, пластмассу или стекло. Все зависит от того, в рамках какого стиля вы хотите сделать лестницу и интерьер, в целом.

Третий этап самый простой. Здесь вам будет достаточно установить ограждения и плинтуса вдоль стены. Помните, что консольная лестница может вовсе не иметь ограждений. Если вы все же хотите повысить ее безопасность, стоит рассмотреть целесообразность применения закаленного стекла для этой цели. Оно как нельзя лучше подчеркнет основную особенность консольной лестницы – легкость и воздушность.

Альтернативный вариант применения металлокаркаса

Потолочное крепление – интересный вариант надежного крепления консольной лестницы. Лучше использовать его в комбинации с анкерным креплением на опорах самих ступеней. В таком случае получится наиболее надежная и долговечная конструкция. Расскажем подробнее, как именно это должно выглядеть.

Изначально выясните, из какого материала выполнена стена, к которой вы хотите прикрепить ступени. В идеале она должна состоять из кирпича или другого плотного материала. Хуже всего варианты из газобетона. Такая стена на практике демонстрирует полную неспособность удерживать анкера в течение длительного времени.

Ступени крепятся на опор. Сами опоры имеют по 4 точки крепления к стене с разбросом около 20 см или больше. Анкера стоит использовать длиннее 15 см. После прикрепления монтируется сам прочный металлический каркас. Он должен состоять из множества элементов, каждый из которых крепится к ступеням и перекрытию.

Важно соединить элементы друг с другом таким образом, чтобы они поддерживали друг друга. Каркас монтируется вдоль стены во всю высоту помещения. Все строительные работы рекомендуется выполнять до отделки. Каркас маскируется за отделочными материалами. Лучше использовать листовой материал, чтобы креплений консольной лестницы не было видно вовсе.

Еще один вариант крепления такой лестницы — на металлических профилях. Однако здесь ситуация еще сложнее. Проектировать нужно еще на том этапе, когда стены дома не возведены. И многое зависит от материала стены. Если использован кирпич, необходимо углубить профили в стену на расстояние около 30% от длины свободного края ступени. И сверху должно быть не менее 10 рядов кладки.

При монтаже металлических профилей в стену из керамических блоков расстояние увеличивается до 50%. В газобетон лучше углубить на 70% и при этом укрепить снизу бетонной стеной или дополнить креплением к потолку на металлическом каркасе или тросах. Может возникнуть проблема следующего характера: недостаточная ширина стены. Придется выбирать другой тип крепления или увеличивать стену. Разные материалы – разные технологии.

Видео удалено.

Видео (кликните для воспроизведения).

Источники:

1. Копко В. М. Теплоснабжение. Курс лекций; Высшая школа — Москва, 2014. — 336 c.
2. Тихомирова Т. Е. Отделочные материалы в строительстве; Academia — М., 2016. — 272 c.
3. Правдивец, Ю. П. Введение в гидротехнику. Учебное пособие / Ю.П. Правдивец. — М.: Издательство Ассоциации строительных вузов, 2015. — 288 c.

Крепление ступеней к металлическому каркасу

Оценка 5 проголосовавших: 1

Приветствую Вас на нашем портале. Я Григорий Уткин. В настоящее время я уже более 6 лет занимаюсь строительством. Я считаю, что являюсь профессионалом в своей области, хочу научить всех посетителей сайта решать сложные и не очень задачи.
Все данные для сайта собраны и тщательно переработаны для того чтобы донести в доступном виде всю требуемую информацию. Перед применением описанного на сайте всегда необходима обязательная консультация с профессионалами.

Крепление деревянных ступеней на металлический каркас лестницы

Установка металлического каркаса и обшивка его массивом древесины считается в настоящее время самым распространенным способом изготовления лестничной конструкции. Данное сочетание объединяет в себе надежность и крепость металла, и красоту и очарование натурального дерева. Расчет и проектирование конструкции производится с помощью программных продуктов, но производство и установка требуют пристального внимания. Недоработки при выполнении крепежа могут повлечь за собой уменьшения срока эксплуатации, внеплановый ремонт обшивки. Что необходимо выполнить для качественного монтажа ступеней, подступенок и других комплектующих деталей? • В начале монтажа необходимо произвести крепление закладных брусков в тех местах металлоконструкции, где может потребоваться дополнительный крепеж. Это необходимо для крепления больших поворотных ступеней, в случае, если лестница выполнена с веерным разворотом. • Для крепления ступеней и подступенок необходимо просверлить отверстия в рамках каркаса. Для т го, чтобы саморезы не лопались при креплении ступеней, необходимо сделать подтай в металле, и использовать крепеж с шайбой. • Даже если сварочные работы проводились внимательно и без спешки, возможно проявление перепада между сваренными деталями. Поэтому для лучшего примыкания ступени к рамке каркаса можно использовать промежуточную подложку, которая укладывается и крепится к каркасу с использованием монтажных клеев с эффектом заполнения. Такой клей есть в линейке монтажных средств «Тайтбонд». При укладке в месте не прилегания ступени или подложки, клей через несколько часов полимеризуется и заполняет пустоту. • Если пространство под металлической конструкцией позволяет работать, то возможно крепление подступенок и ступеней с тыльной стороны. В недоступных местах можно производить работы с боковой стороны лестницы, или укладывать обшивку на клей. Не рекомендуется при монтаже обшивки использовать монтажную пену. Со временем пена сминается и дает ощутимую шаткость ступеней на каркасе. Использование и монтаж промежуточной подложки из фанеры считается на данный момент наиболее распространенным и надежным методом обшивки лестниц.

Обшить металлический каркас лестницы деревянными ступенями в г. деревня Акулово недорого

Цена договорная

2 пролета металлического каркаса лестницы обшить 34 ступенями/подступеньками, установить перила. 22 ступени прямые 93 см длина, 16 см высота, 29 см ширина, 12 ступеней поворотные. Интересует только цена работ. Материалы буду заказывать сам. Жду Ваших предложений!

Когда: , 12:00

Адрес: Россия, Московская область, Одинцовский район, городское поселение Одинцово, деревня Акулово, Школьная улица

Смотрите также:

Хотите найти лучшего мастера по ремонту?

Последние добавленные задания

• Цена договорная

  Разобрать мебельную стенку

  Разобрать стенку из 2-х блоков. Аккуратно сложить и вынести на балкон. 190*190 см. Крепления шурупы.

  Наталья Р. Николоямская улица, 39/43к1, Москва

• 700 руб

  Помощник для сборки мебели нужен сегодня

  Просто приехать поддержать мебель при сборке и потом уже поднять ее и отодвинуть к стенке. Работа 1 шкаф большой. Как закончим сразу свободен

  Анатолий Д. Кривоколенный переулок, Москва

• Цена договорная

  Требуется каменщик

  Нужен мастер по кадочным работам (кирпич/пеноблок). Работа внутри помещений.

  Николай П. метро ВДНХ, Москва

• Цена договорная

  Ремонт квартир в Пушкино

  Новостройка, двушка, 60квадратов, под ключ , евро

  Владислав Россия, Московская область, Пушкино

• Цена договорная

  Сделать натяжной потолок

  Сделать потолок в девушке, новостройка 68м2 2 санузла закладные под гардины 30 спотов

  Ruslan S. улица Дёмин Луг, 2, Балашиха

➤ Лестница на Металлическом Каркасе — Заказать Лестницу на металокаркасе в Киеве и области

Деревянные лестницы на металлическом каркасе это одно из лучших решений для квартиры или частного дома. Они значительно дешевле бетонных, а кроме того имеют значительно меньший вес и более компактны. В сравнении же с деревянными лестницами, лестницы на металлическом каркасе обладают большим запасом прочности, и в силу жесткости конструкции, не будут скрипеть.

Преимущества лестниц на металлическом каркасе

• Два этапа установки. Установить металлический сварной каркас можно сразу после организации перекрытий, уложить временные ступени из дешевой доски и проводить строительные и отделочные работы на верхнем этаже. Обшивку каркаса можно осуществить уже на финишном этапе отделочных работ.
• Привлекательная стоимость. Стоимость лестницы на металлическом каркасе не значительно дороже аналогичной деревянной, т.к. для обшивки лестницы может быть использованы более тонкие щиты, ведь они не несут никакой нагрузки.
• Отсутствие скрипа. Лестница на металлическом каркасе не будет скрипеть, т.к. основная несущая конструкция — это жесткий металлический каркас со сварными соединениями, который не может рассохнуться от изменения влажности или разболтаться от времени пользования.

Виды сварных металлических лестниц

Лестницы на металлическом каркасе можно разделить на 2 основные категории

• Под обшивку деревом — требования к размещению несущих конструкций более свободные, т.к. после обшивки деревом сварной каркас лестницы будет полностью скрыт.
• Открытый каркас — все сварные соединения тщательно зачищены, что делает их практически незаметными. Металлический каркас спроектирован таким образом, чтобы отлично вписываться в любой интерьер. Каркас окрашивается современными качественными красками. Если у Вас есть собственный взгляд на форму каркаса лестницы звоните, мы поможем его вам разработать, изготовить и установить.

Цена металлического каркаса лестницы

• Стоимость сварного каркаса прямой лестницы, предназначенного для обшивки деревом, как правило, составляет 1200 грн. за ступень. Цена поворотных или забежных ступени для Г- образной или П- образной лестницы выше и зависит от дополнительных требований.
• Стоимость ступени открытого сварного каркаса для прямой лестницы составляет  от 1000 грн. В эту стоимость входит покраска косоура порошковой краской и зачистка всех сварочных швов. Цены на поворотные ступени, как и в предыдущем случае, несколько выше.

Монтаж и покраска лестницы составляет 25%-35% от стоимости конструкции. На объектах со сложными условиями монтажа этот процент может быть увеличен.

Фото открытых лестниц на металлокаркасе

Сроки изготовления и монтажа

Изготовление и установка металлического сварного каркаса занимает до 10-ти рабочих дней от момента заключения договора. Установка ступеней и ограждений лестницы с открытым каркасом займет еще до 5-ти рабочих дней. Срок полной обшивки каркаса деревом зависит от сложности и требований заказчика.

В случае, если требуется срочная установка лестницы наша компания идет навстречу и указанные сроки могут быть уменьшены.



Технология и материалы:

Сварной металлический каркас выполняется их квадратной тубы 100*100 мм в случае с одним несущим косоуром, или из двух труб 100*50 или 80*40, в зависимости от конфигурации лестницы и наличии опорных столбов. Толщина профиля не менее 3 мм, площадки под ступени изготавливаются из стали толщиной 4 мм. Все сварные соединения выполняются методом электродуговой полуавтоматической и ручной сварки в соответствии с требованиями ГОСТов к сварным швам. Окрашивание производится молотковыми эмалями  либо порошковой покраской по согласованию сторон.

Лестница на сварном каркасе с одним косоуромЛестница на сварном металлическом каркасе на косоурах

Этапы изготовления сварного металлического каркаса:

• Создание проекта и согласование его с заказчиком
• Приобретение и доставка материалов в цех
• Очистка металлопроката от коррозии и окалины
• Подготовка и порезка заготовок, снимание фасок под сварку
• Сваривание основных элементов металлического каркаса, обработка швов.
• Доставка на обьект, установка
• Подготовка под покраску и окраска.

В случае если договором предусмотрена порошковая покраска, после примерной установки лестница демонтируется, отвозится на покраску и уже после этого окончательно устанавливается на место.

Металлический каркас лестницы — типы каркасов, цены

В современном индивидуальном и промышленном строительстве невозможно обойтись без такого элемента конструкции дома, промышленного или общественного объекта, как лестницы. Для этих конструкций используют различные материалы, однако если вам требуется надежная, долговечная и, в то же время недорогая конструкция, требующая минимального ухода, рекомендуем обратить внимание на лестницы из металлического каркаса.

Сегодня можно выделить несколько наиболее часто используемых вариантов решений, в которых используются лестницы на металлокаркасе:

• Входные лестницы;
• Внутренние лестницы с металлическим каркасом различной формы и типа;
• Пожарные конструкции на металлическом каркасе, которые полностью соответствуют требованиям безопасности.

Выбор металлического каркаса современной лестницы позволяет получить определенные преимущества в дизайне, надежности, а также в минимальном необходимом обслуживании таких изделий.

Преимущества лестниц на металлической несущей конструкции

Металлический каркас современной лестницы определяет ее основные эксплуатационные характеристики и позволяет получить изделия, которые:

• Имеют небольшой вес;
• Обладают высокой механической прочностью;
• Требуют минимального обслуживания;
• Отвечают требованиям пожарной безопасности;
• Не скрипят и не расшатываются со временем;
• Позволяют выполнить отделку в любом стиле.

Кроме того, металлические каркасы лестниц могут изготавливаться либо в открытом, либо в полностью обшиваемом исполнении, что позволяет придать конструкции любой вид и использовать любую отделку, ограждения и материал ступеней.

Какой материал ступеней может использоваться на лестницах с металлическим каркасом

В качестве ступеней металлические каркасы лестниц позволяют использовать:

• Металл, в этом случае применяется рифленый лист с насечками для исключения проскальзывания. Обычно используется при изготовлении входных и пожарных наружных лестниц.
• Дерево – один из самых часто используемых материалов ступеней, когда используются металлические каркасы.
• Плитка, в этом случае устанавливают металлическую ступень в виде лотка.
• Решетка. Чаще всего решетчатые металлические ступени устанавливаются на входных лестницах. В этом случае они решают еще и задачу грязезащиты.

Кроме перечисленных материалов, с металлическим каркасом прекрасно сочетаются ступени из камня и стекла, поэтому у вас нет никаких ограничений в подборе материалов ступеней, когда вы отдаете свой выбор в пользу металлического каркаса для лестницы.

Виды ограждений для лестниц на металлокаркасе

Использование каркасов для лестниц ничем не ограничивает дизайнера в выборе материала защитного ограждения для конструкций. Оно может быть изготовлено из любых материалов, в том числе дерева, металла, кованных элементов. Для современных вариантов дизайна прекрасно подойдет стекло или перила и ограждение из нержавейки.

В зависимости от места установки лестницы вы можете выбрать тот материал ограждения, который наилучшим образом позволит дополнить интерьерное решение или оформить вход в дом в соответствии с выбранным архитектурным стилем.

Все перечисленное позволяет выбирать данный тип каркаса для обустройства лестниц с любым дизайном и любыми требованиями к прочности и безопасности.

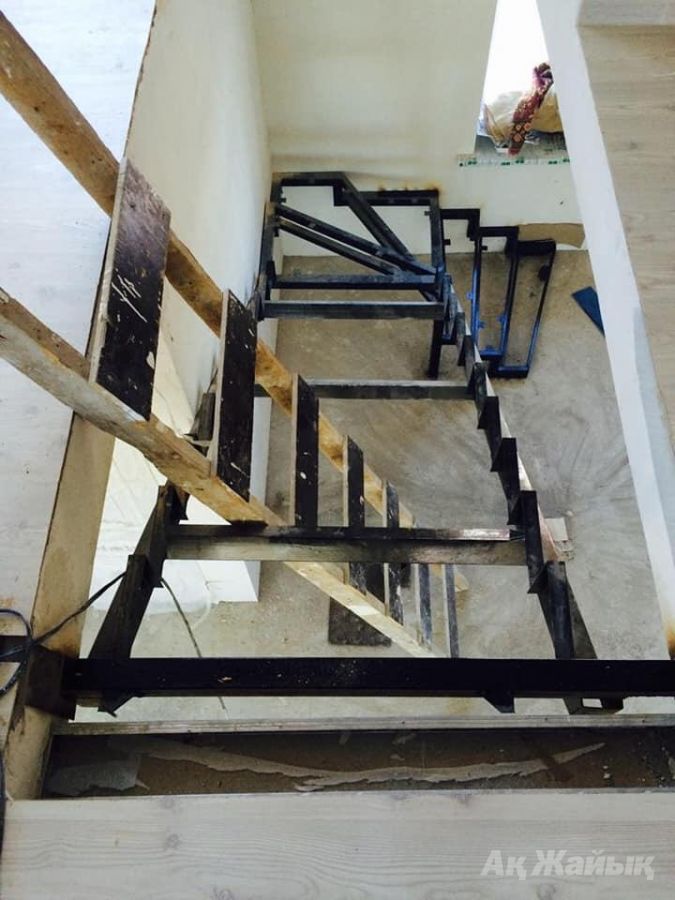

Типы каркасов для лестниц на базе металла

Сегодня можно выделить несколько типов каркасов из металла для лестниц различного назначения, каждый из которых наиболее оптимально подходит для выбранного интерьерного решения, входной наружной лестницы и отвечает эксплуатационным требованиям.

Открытые лестничные каркасы

Вариант получения недорогой, в то же время привлекательной внешне конструкции, каркас которой изготавливают из толстого металлического листа. Как правило, из листа изготавливаются две тетивы, к которым крепятся ступени и поворотная площадка, если используется Г и П-образная лестница.

Это один из самых простых вариантов, позволяющих получить лестницу на металлической основе, которая быстро собирается, часто даже без применения сварки и выглядит достаточно изящно и привлекательно.

Лестницы на металлокаркасе закрытого типа

При установке таких конструкций, каркас для лестницы полностью скрывается под ступенями и обшивкой, в качестве которой может применяться дерево или гипсокартон. Внешне такая лестница может выглядеть как полностью деревянная или монолитная в зависимости от того, какая отделка использовалась и какие дизайнерские задачи решались при проектировании и монтаже лестницы на металлокаркасе закрытого типа.

Лестницы на металлическом косоуре

В качестве несущей конструкции для внутренних прямых, П и Г-образных лестниц, в том числе и с забежными ступенями, часто используется один металлический косоур с площадками под крепление ступеней.

Металлический каркас для лестницы на монокосоуре позволяет получить легкие и прочные решения, которые прекрасно смотрятся в любом интерьере. Как правило, для них чаще всего используют ступени из массива дерева, однако возможно применение и других материалов.

Металлические каркасы для винтовых лестниц

На металлическом каркасе может быть обустроена винтовая лестница любой формы, как правило, с использованием центрального несущего столба на основе металлической трубы. В зависимости от требований к конструкции и выбранному дизайну в качестве материала ступеней может использоваться как металл, так и дерево, а также любая отделка, которая применяется для таких конструкций.

Как заказать изготовление лестницы на каркасе из металла

Когда вам требуется лестница на металлокаркасе, обращайтесь в ООО «Москомлект». Наша компания располагает собственной производственной базой, поэтому изготавливает недорого каркасы для металлических лестниц любого типа и назначения под размер с требуемыми параметрами.

Чтобы заказать лестницу на базе металлического каркаса, оставьте заявку или позвоните в компанию «Москомплект». После этого наши специалисты:

• Приедут к вам для снятия замеров;
• Подберут оптимальный тип каркаса в соответствии с назначением и дизайном конструкции;
• Изготовят все элементы каркаса на нашей базе;
• Доставят и соберут каркас на объекте.

Оптимальной формой работы с нашей компанией можно назвать установку лестниц на металлокаркасе под ключ. В этом случае вы получите полностью готовую лестницу, которая не потребует вашего внимания в течение длительного времени.

В любом случае при приемке работы вы получите необходимые рекомендации по уходу за изделием и гарантийные документы на него. По желанию заказчика металлический каркас может быть окрашен порошковой краской выбранного цвета или же только прогрунтован.

Цены на каркасы металлические для лестниц

Стоимость изготовления каркасов из металла для лестниц в компании «Москомплект» зависит от нескольких факторов, среди которых:

• Размеры конструкции;
• Тип будущей лестницы;
• Сложность изготовления;
• Тип металлического каркаса.

Поэтому стоимость каждого проекта определяется индивидуально после составления сметной документации на работу.

Вы можете заказать металлический каркас для лестницы в компании «Москомлект», ориентируясь на стоимость их изготовления по таблице:

Наименование типа каркаса из металла	Цена изготовления
Металлокаркасы для лестниц модульные	От 45900
Каркасы на одном косоуре	От 46000
Двойные каркасы на базе металлической тетивы	От 45000

Обращайтесь к нам, когда вам необходим качественный, недорогой каркас из металла для лестниц любого типа. Опыт работы, собственная производственная база позволяют нам обеспечивать высокое качество изделий по доступной цене.



Облицовка металлических лестниц

Компания «Лестничник» занимается отделкой деревом лесниц на металлокаркасе.



Лестницы, сделанные на основе сварного металлического каркаса представляют собой особо прочные и функциональные конструкции.



Для отделки металлических лестниц на второй этаж мы используем различные породы древесины: дуб, ясень, лиственница, сосна.

Мы производим монтаж деревянных ступеней на металлический каркас лестницы. При этом ограждения для лестниц на металлокаркасе могут быть выполнены из дерева или из металла.



В процессе проектирования лестницы на металлокаркасе обязательно учитывается будущая отделка лестницы деревом. Это необходимо для того, чтобы после отделки лестницы на металлокаркасе, шаг на всех ступенях остался одинаковый.



После отделки металлокаркасные лестницы в доме выглядят так же красиво и респектабельно как и деревянные лестницы!



Существует несколько типов лестниц на сварном металлокаркасе.



Открытый металлокаркас лестницы

Открытые металлические каркасы для лестниц имеют один центральный косоур (хребет) или два.

Если открытый каркас лестницы состоит из двух косоуров он изготавливается из металлического профиля прямоугольного сечения, который имеет форму «лесенки».

На такой открытый металлокаркас лестницы устанавливаются деревянные ступени и ограждение из дерева или металла.



Закрытый металлокаркас для лестниц

Такие металлические каркасы лестниц изначально рассчитаны под дальнейшую отделку. Обычно такой каркас лестницы состоит из несущей основы выполненной из швеллеров, расположенных попарно в каждом марше и на площадке, на которые сверху привариваются так называемые косынки. Косынки изготавливаются из листового металла или металлического уголка. К ним крепятся на специальный крепеж деревянные ступени и подступенки.

Боковая сторона лестницы на металлокаркасе закрывается деревянной панелью которая вырезается по форме ступеней (фальшкосоур). Снизу металлические марши лестницы могут подшиваются деревянными панелями или листами гипсокартона под дальнейшую малярную отделку.



Лестницы на одном косоуре из металлокаркаса

Лестницы на одном металлическом каркасе, который также называется «монокосоур», выполняются из центральной несущей балки на которую сверху привариваются косынки и опорные площадки, к которым крепятся деревянные ступени.

При широких маршах в этих лестницах дополнительно к центральной балке сбоку могут быть приварены металлические консоли, поддерживающие в обе стороны края ступеней от прогибания.

Лестницы на одном металлическом косоуре как правило не имеют подступенков. На металлокаркас лестницы устанавливаются деревянные ступени и ограждение из дерева или металла. Такие лестницы на металлокаркасе в интерьере выглядят легкими.



Установка деревянных поручней на кованные ограждения



Наши мастера устанавливают поручни из массива дерева на кованные ограждения лестниц. Для этого производится замер и снятие шаблона перил. При изготовлении поручней в цеху используется древисина ясеня, дуба или бука. Поручень покрывается грунтом, окрашивается в любой тон по желанию заказчика и покрывается лаком.



как закрепить на стене столб, установка и ремонт, второй этаж в доме, видео

Лестницы между этажами в загородных домах оборудованы с несущими балками, в качестве которых выступает косоур или тетива. Обе конструкции достаточно надежны, но различаются способом крепления ступеней к балкам. Лучше всего адаптируется к окружающему интерьеру лестница с тетивой, при которой ступень нужно крепить во внутренние пазы.

Наружная часть скрывает места стыковки, что не портит внешнего вида конструкции. Вид лестницы ровный и наклонный, ступени расположены торцами между досками. Можно купить готовый деревянный или металлический косоур с зубчатым краем, при этом крепление осуществляется на зубцы для досок.

Размер лестницы с косоуром более компактный, но менее надежный. Владельцы многоэтажного жилья выбирают разные способы, как крепить ступени к тетиве лестницы из дерева, при этом делая их открытыми или закрытыми, с организацией подступенка. Всегда можно купить готовый проект, но при желании все работы могут быть проведены своими руками.

Лестница с тетивой

Лестница будет более надежной и удобной при активной эксплуатации, если на ней крепить ограждение балясинами. Каждый опорный столбец крепится вертикально к поручню, соединяясь внизу с балкой с шагом не более 15 сантиметров. Такое крепление необходимо для безопасного размещения ограждения и минимального запаса прочности.

Монтаж лестницы из дерева выполняется самостоятельно в короткие сроки, но необходимо тщательно выбирать древесину для конструкции, чтобы не допустить растрескивания и выделения смолы с течением времени. Надежный материал и грамотный расчет позволяют установить лестницу на долгое время, при этом ни одна из деталей не подведет владельца по срокам службы. Перила и площадки, маршевые пролеты лестницы на любой этаж нужно закрепить балясинами, поэтому монтаж этого элемента особенно важен.

Крепить балясины на лестницах, в основании которых лежит тетива, можно в любом месте, поскольку крепление производится не на ступень, а на балке. Обычно установка стоек делается с наружной стороны в боковине несущей балки. В таком случае используются шурупы, которые ввинчиваются в пазы и покрываются декоративными шпонками. Поверх грани на ламели крепится балясина через доску, размер которой больше тетивы. Такой подбалясенник внизу имеет паз, который надевается на тетиву. Поверх этой конструкции прикручивают стойки при помощи саморезов.

Специалисты рекомендуют крепить конструкцию при насадке на тетиву столярным клеем (срастить их), а крепление выполнять струбицинами. На балку балясины сажаются при помощи шкантов, круглых шипов для крепежа. Необходимо в стойке предварительно сделать отверстие под них, избегая люфтов. Шканты в стойки вставляют плотно и проводят фиксацию клеевым раствором. Тетива и перила соединяются нижними частями шкантов.

Как крепить стойки к тетиве?

К поверхности опорной балки стойки крепить нужно шпильками. Для этого потребуется обычная дрель и пила торцевого типа. Из материалов потребуется сама тетива, стойки для ограждения, оцинкованные шпильки с резьбой не менее М6, ПВА-клей в тюбике. Типовая последовательность работ:

• Нужно разметить места для крепления перил в виде стоек. Если выбран сложный дизайн, проект рекомендуется отдать на проверку профессионалам;
• Рекомендуется надёжно крепить стойку и срезать её нижние углы, выдерживая угол наклонной балки;
• Сделать отверстия диаметром 12 мм на длину 80 мм;
• Утопить шпильки в клеевом составе и вставить в отверстия, оставив наружу 7 сантиметров;
• Сделать отверстия в тетиве, для этого сверло дрели нужно закрепить до 14 мм. Глубина работы – 10см;
• Шпильками вставляются балясины, при этом процесс фиксации идет от крайних столбов.

К тетиве лестницы ступень крепят методом врезки или монтажа на опорные детали. К таким можно отнести специальные бруски, которые прикреплены к балке при помощи шурупов на проступи. Сама проступь такими же шурупами крепится к опорам.

Некоторые специалисты рекомендуют срастить ступень. В этом случае для склейки используют короткие бруски, что делает поверхность не цельной, а со швами продольного и поперечного типа. Срастить можно в шахматном порядке, что напоминает соединение паркета.

Допускается вариант обустройства лестницы с врезанными в тетиву ступеньками с пазами глубиной в 2см. Необходимо предварительно их разметить, отступая от края кромки, после этого вставить внутрь проступь с подступенком. Самым простым способом является ввинчивание доски с торца шурупом.

Лестница и её тетива будут надежны и безопасны, если на балясинах тетивы состыковываются. В таком случае в балке есть несколько участков, крепление которых сделано в балясинных пазах.

Вся приходящая нагрузка с верха лестницы переходит на столбы ограждения, поэтому при эксплуатации вся конструкция становится единой системой. Балясины, ступень и тетива будут взаимосвязаны. Выбор типа ступени не влияет на прочность конструкции, но если срастить ступени, то характеристики поверхности будут существенно повышены.

Способы крепления ступенек к тетивной лестнице

Врезное крепление

Крепление врезного типа можно сделать самостоятельно, используя дрель и ручной фрезер, долото и лобзик, отвертку. Также стоит подготовить шурупы, фанеру, рейки из дерева, подступенок и проступь.

1. Тетиву нужно разметить шаблоном из фанеры, в котором проступь вырезается с подступенком или без него по размеру марша;
2. Выполнить нанесение опорной линии с отступом от края кромки на 50мм;
3. Сделать крепление реек направляющего типа, скользящих по верхней части доски. Шаблон перемещается по материалу таким образом, чтобы вершины зигзагов ступени были расположены по опорной линии;
4. Делают пазы в тетиве, с обязательным соблюдением угла к расположению волокон материала. Надежный способ выполнить правильный паз – использовать трафарет с отверстием в фанере. В таком случае лобзиком и дрелью можно сделать нужный размер отверстия;
5. Балка ставится на козлы, поверх нее кладется трафарет так, чтобы проступь совпала, делают крепление;
6. Фрезером в направлении движения часовой стрелки вырезают паз на 20см в глубину, после чего обрабатывают углы долотом;
7. Сделав нужное число пазов, лестница собирается, каждая ступень в пазу промазывается клеем;
8. Подступенки и проступи нужно закрепить шурупом, каждая ступень снаружи крепится шурупами к тетиве. Поверх крепежа устанавливается декоративная заглушка.

Крепление опорами

Крепление ступенек с использование опор из металла не требует обработки фрезером. Из инструментов понадобится только молоток и дрель, гвозди, шурупы и металлические уголки. Нужно разметить проступь по шаблону из фанеры, затем крепить гвоздями опорный брусок. Шурупами фиксируют уголки из металла, используя заготовленные отверстия. Каждая ступень соединяется к опорному элементу шурупом.

Лестница с односторонней тетивой, когда функцию второй выполняет стена, делается как крепление ступенек и балясин. Для этого нужно сделать тетиву, в которой вырезать фрезером врезочные пазы. Проступи и подступенки собираются в ступени. Низ ступени крепят к пазу на опорной балке с одной стороны, а с другой – к балясине.

Нижние стойки крепят в полу болтами, соединяя с ними шурупами основание нижней ступени. Проводят установку второй ступени, фиксируемой к стойке ограждения (поручня). Задняя часть нижней ступени нужна для опоры передней части следующей ступени, а середина фиксируется к стойкам. Этот принцип работает для всех ступеней в лестнице.

Лестница – это настоящий конструктор, который можно собрать несколькими способами из разных или одинаковых элементов, используя разные способы крепления и материалы. И в большинстве случаев «конструктор» можно собрать самостоятельно.

Элементы лестницы

Главными и обязательными оставляющими являются опоры, ступени и перила. Форма элементов заметно отличается.

• Косоур – опорная наклонная балка пилообразной формы, к которой крепятся проступи. Он может быть один или несколько, ступени на него устанавливаются сверху.
• Тетива – наклонная прямая балка, но при этом проступи фиксируется между двумя опорами.
• Ступень – плоский элемент лестницы, на который опираются во время перемещения.
• Перила – лестничное ограждение.

Способы крепления элементов между собой могут быть разными, поэтому, например, несущие балки, несмотря на свою роль опоры, могут отсутствовать вовсе.

• Стена – проступи можно установить в несущую стену. На противоположной стороне лестницы ступени скрепляются между собой больцами.
• Модули – соединительный элемент, скрепляющий проступи между собой и выполняющий роль опорной балки. Для такой конструкции опора на стену производится частично.
• Каркас – металлическая конструкция, состоящая из несущей балки минимальной ширины – 12–18 см, и ступенчатых оснований

Крепление ступеней на косоур и тетиву

Несущие балки являются непременной составляющей деревянных лестниц, поэтому и способы соединения описаны для элементов из дерева.

Фиксация проступи на балке зависит от способа ее изготовления.

1. В доске соответствующего размера выпиливаются зигзагообразные выступы согласно расчетам. В проступях делаются отверстия, затем ступенчатые элементы устанавливаются на косоуры и закрепляются шурупами. Сверху шурупы прикрываются деревянными пробками. На фото – традиционный способ установки на косоур.
2. Можно поступить иначе: к опорной балке прикрепить на шипы прямоугольные опоры, а затем на опоры монтировать проступи.

Для фиксации элементов к тетиве используются другие методы.

1. На внутренней стороне доски выпиливаются пазы 2–3 см глубиной под ступени и подступенки, если они предусмотрены проектом. Изделие собирается, а затем целиком устанавливается в проем.
   1. Паз может быть с открытыми краями. В этом случае ступенчатый элемент задвигается на нужную глубину в уже установленные на место тетивы. В обоих описанных случаях рекомендуется стяжка.
   2. С внутренней стороны балки сначала монтируются дополнительные опоры – деревянные бруски, металлический уголок, а затем на опоры крепят проступи.

Монтаж ступеней в стену

Главное условие – стена, к которой производится установка, должна быть несущей. Установка на перегородки недопустимо.

• Заделывание – выбиваются пазы необходимой глубины. В углубления торцевой стороной вставляются проступи и заделываются цементом. Это самый надежный способ, хотя и обладает одним недостаткам: во время использования лестницы вибрация передается стене, поэтому звук шагов слышен по всему дому.
• Монтаж на скобы – проделываются отверстия под специальные анкеры, к последним через скобы монтируются ступени. На фото – вариант консольной лестницы.
• Установка через деревянный брус – используется для деревянных конструкций. К стене крепится брус, который по сути выполняет роль тетивы, а затем на него ставятся проступи.

С противоположной стороны края элементов соединяются с помощью больцев – металлических стержней с резьбой. Такая конструкция выглядит очень легкой, но при этом отличается надежностью.

Установка ступеней на металлический каркас

• Металлические проступи используются крайне редко. Технология самого монтажа проста – металлическое изделие укладывается на основание и приваривается, но требует опыта работы со сварочным аппаратом. Если такой способ реализуется в частном доме, желательно лестницу отделать звукоизоляционным материалом.
• Деревянные проступи можно крепить к металлическому основанию непосредственно. Но так как дерево в отличие от металла дает усадку, то рекомендуется при монтаже использовать подложку. К каркасу болтами крепится фрагмент из фанеры толщиной в 10–12 мм, а затем на подложку жидкими гвоздями фиксируется деревянная поверхность. На видео способ крепления проступи на каркас демонстрируется более подробно.

Модульные лестницы

Для соединения подступенков со ступенями выберем наиболее простой и достаточно эффективный способ для соединения деталей из массива дерева — это соединение с использованием деревянных нагелей. В нашем случае нагель выполняет такую же функцию, как и при изготовлении срубов — это сохранение вертикальности подступенка, и предотвращение его смещения в какую либо сторону.

На рисунке цифрами обозначены места установки нагелей, как видно необходимо установить не менее трех нагелей: два сбоку и один нагель в центре ступени. Такой вариант установки нагелей позволит надежно закрепить подступенок к ступени лестницы. Глубину посадки нагеля в ступень и подступенок желательно сделать не менее половины толщины ступени, то есть 20 мм.

Нагель для соединения подступенков и ступеней может быть сделан, к примеру, из массива березы, дуба или бука.

Разметку отверстий в ступенях можно начинать делать, только после того как ступени обрезаны в нужный нам размер — 860 мм! Обрезку ступеней проводим со стороны которая расположена к стене дома.

Теперь мы с вами переходим к подготовке соединений подступенка со ступенями. Как видно из рисунка, сначала устанавливается ступень А, потом подступенок в который уже вставлены нагеля, а после устанавливается ступень Б.

Для того чтобы так крепить подсупенок к ступени, необходимо сделать отверстия в ступенях лестницы. Так же делаем отверстия в подступенках и устанавливаем в них нагеля. Начнем разбирать пример нанесения разметки мест устройства отверстий с нижней ступени А:

Устройство отверстий с лицевой стороны

От тыльного торца ступени отмеряем 10 мм и проводим ось Х. От левого торца отмеряем 430 мм, середина ступени и проводим ось Y1. Боковые отверстия размечаем следующим образом — от левого и правого торца отмеряем по 50 мм и проводим ось Y и ось Y2. На пересечении осей Y с осью Х ставим отметки, которые служат центром отверстий.

Разметка ступени под литерой Б практически идентична. Только нахождение оси сделаем следующим образом. От тыльного торца ступени отмеряем 289 мм и проводим нужную нам ось. Далее все действия по разметке отверстий повторяем, как делали при разметке ступени с лицевой стороны:

Устройство отверстий с тыльной стороны

На подступенке на нижнем и верхнем торцах наносим разметку следующим образом. От тыльного торца отмеряем 10 мм и проводим ось Х. Далее для того чтобы отверстия в подступенках совпадали с отверстиями в ступенях, нахождение осей Y осуществляем таким же способом как и на ступенях.

Для того чтобы отверстия имели одинаковую глубину, их сверление необходимо выполнять с ограничителем глубины, которое можно сделать с помощью регулировочной планки на дрели или ограничитель глубины сверления закреплен на сверле.

Индивидуальное строительство домов практически никогда не обходится без использования лестниц. Главным требованием ко всем видам этих конструкций является безопасность передвижения по ним.

Лестничные сооружения должны быть прочными и устойчивыми. Поэтому вопрос, как крепить лестницу к перекрытию, очень актуален в любом частном доме. Рассмотрим более подробно различные варианты фиксации лестничных конструкций в зависимости от их вида.

Лестничное сооружение во время эксплуатации подвергается различного рода постоянным и временным нагрузкам. Кроме собственного веса оно также должно выдерживать вес человека и перемещаемых по ней предметов. Поэтому вопрос прочного крепления таких сооружений в доме очень важен.

Лестничные конструкции обычно фиксируются к:

• Полу;
• Плите или балке верхнего этажа;
• Межмаршевым площадкам;
• Стенам – конструкцию рекомендуется крепить только к несущим стенам, выполненным из бетона, бруса или кирпича. Толщина стенки должна быть не менее 25 см.

Важно! Нельзя закреплять изделия к асбоцементным, гипсокартонным стенам, или выложенным в один кирпич перегородкам.

Способ крепления во многом зависит от:

• Типа лестничной конструкции;
• Материала, из которого она изготовлена;
• Веса изделия;
• Его габаритов;
• Материала пола, перекрытия и стен.

Основными типами лестничных конструкций являются:

• Маршевые – могут состоять из одного или нескольких маршей.
• с опорой на тетивы, косоуры, опорный столб или больцы . Чаще всего применяются комбинированные опоры.
• Сложные конструкции – сочетание маршей и винтовых участков, нескольких маршей с поворотами под разными углами.

Способ фиксации конструкции зависит от многих факторов — фото

Наибольшее распространение в частных домах имеют маршевые конструкции, выполненные из дерева. Одномаршевое изделие может иметь самое простое крепление – к полу и перекрытию. Оно является очень надежной и устойчивой системой, не требующей дополнительных промежуточных креплений.

Если присутствуют два или более маршей, то необходима дополнительная фиксация сооружения. Сложные модели могут иметь комбинированные крепления, в зависимости от формы и вида опоры.

Проемы под установку лестничной конструкции

Проем под лестницу в перекрытии должен быть предусмотрен еще на стадии проектирования здания.

Его размеры зависят от:

• Габаритов будущей конструкции;
• Типа лестницы;
• Вида перекрытия.

Отверстие в перекрытии под лестницу должно иметь ширину, равную ширине марша с добавлением зазоров, необходимых для крепления конструкции и ее отделки. Длина проема во многом зависит от угла наклона изделия.

Но в целях безопасности использования отверстие в перекрытии для лестницы должно позволять спуск и подъем человека в полный рост. Проемы выполняются прямоугольной, квадратной или круглой формы.

Фиксация лестниц к различным видам межэтажных перекрытий

Качество материала лестничной конструкции имеет большое значение для ее надежности и безопасности. Но прочность фиксации всех ее элементов между собой, а также правильное крепление лестницы к перекрытию, межмаршевым площадкам, полу и стенам играют гораздо большую роль.

Межэтажное перекрытие при устройстве лестницы может быть выполнено из различных материалов:

• Дерево – наиболее распространены перекрытия по деревянным балкам.
• Железобетонные плиты.
• Стальные балки – в частном строительстве используются редко.

В зависимости от типа несущих конструкций перекрытия, возможны разнообразные способы фиксации на них лестничных конструкций.

Межэтажные перекрытия по деревянным балкам

Если в доме полы выполнены по деревянным балкам, то лестничный пролет должен укладываться на балку без перекосов. Его фиксация осуществляется при помощи специальных крепежных систем в зависимости от материала лестницы и вида ее опор.

Опоры лестничной конструкции в виде или косоура непосредственно примыкают к перекрытию или площадке между пролетами, передавая на них все нагрузки.

• При неправильном креплении в деревянных элементах опор могут образовываться трещины. Это довольно часто происходит при фиксации тетивы или косоура с балками и плитами в замок.
• На нижнюю опору конструкции действуют как вертикальные, так и горизонтальные нагрузки. То же самое происходит и при плотной фиксации опоры на перекрытии.
• Если же тетива или косоур будут опираться на перекрытие только горизонтальной частью, то верхняя опора подвергнется лишь вертикальным нагрузкам от лестницы. Следовательно, риск возникновения трещин в марше сводится к минимуму.
• Между вертикальным торцом опорного элемента и несущими конструкциями пола необходим зазор около 1 см.

Фиксация деревянных косоуров к продольным или поперечным балкам из дерева может осуществляться с запилом на опоре лестницы, либо на балочном элементе.

Вариантов фиксации лестничных конструкций к деревянным балкам достаточно много. Часто выбор конкретного способа зависит от различных нюансов самого изделия и того, как выполнен проем в перекрытии под лестницу.

Особенности крепления лестниц с металлическими косоурами

Лестничные конструкции на металлических опорах отличаются устойчивостью и прочностью. Если межэтажные несущие конструкции выполнены из железобетонных балок, то металлическая опора может быть просто приварена к ним.

Но возможен и другой вариант:

• Грань косоура, которой он будет крепиться к балке или плите потолка, срезается под необходимым углом.
• К торцам опоры привариваются стальные пластины или уголки.
• Крепление косоура к железобетонной конструкции производится при помощи болтов или анкеров.

Для фиксации стальной лестницы к деревянной балке можно установить на верхний торец косоура специальную металлическую пластину со сквозными отверстиями.

• Крепление опоры к ней осуществляется через эти отверстия. Толщина металла должна быть не менее 5 мм.
• Для того, чтобы пластина в дальнейшем не мешала декоративной отделке, ее необходимо утопить в балку. Это можно сделать, вырезав паз в материале балки в виде прямоугольника по размеру пластины.
• Своими руками с помощью стамески и молотка такую работу выполнить можно, но процесс будет весьма трудоемким. Гораздо проще вырезать паз, применив фрезер. Ширина и высота посадочного места должна быть на 3-5 мм, чем размеры пластины.
• При выборе подходящих метизов для крепления металлического косоура, необходимо учитывать постоянные и временными нагрузки. Постоянная нагрузка – это вес самой лестничной конструкции, переменные нагрузки — вес человека и перемещаемых предметов.
• Например, масса металлического изделия составляет 140 кг, средний вес человека – 90 кг. Следовательно, минимальная нагрузка составит 230 кг.

Если в качестве крепежа использовать саморезы-«глухари» размером 10 х 120 мм, каждый из которых способен выдерживать нагрузку в 100 кг, то применение 8 метизов дает возможность максимальной нагрузки на крепеж в 800 кг. Запас прочности при таком креплении обеспечен достаточный.

Из-за большого разнообразия вариантов, наиболее подходящее крепление лестницы к перекрытию должно подбираться с учетом всех индивидуальных особенностей конструкций. Если вы не уверены в своих силах, то такую работу лучше доверить профессионалам.

Цена на их услуги будет во многом зависеть от сложности монтируемого изделия. Но не стоит экономить на этом – безопасность всей конструкции играет очень большую роль. Больше информации по теме «Правильный монтаж лестницы к перекрытиям различного типа» можно получить из видео в этой статье.

Каркасные лестницы все больше приобретают повышенный спрос и популярность. Несомненно, это связано с тем, что кроме прочности и долговечности они могут выполняться бесчисленным множеством разнообразных форм и конструкций. Данная статья будет интересна для тех, кто задался целью сделать не просто типичную лестницу, а настоящую изюминку своего жилья.

Выбирая лестницы деревянные на металлическом каркасе, вы делаете выбор в пользу практичности, надежности и современности. Огромным достоинством каркасной технологии есть ее адаптивные свойства, сначала можно сделать своими руками каркас лестницы с расчетом, что он впишется в общую дизайнерскую идею помещения, либо можно соорудить черновой вариант каркаса, а в дальнейшем, выполнить обшивку подходящим материалом.

Сочетание металла с деревом является одним из удачнейших дизайнерских решений в отношении интерьера. Благодаря удачной комбинации красоты и прочности, конструкции из дерева и/или металла популярны у строителей и владельцев загородных коттеджей. Это один из редких моментов, когда строители и собственники, опираясь на свои вкусы и предпочтения, четко сходятся на одном, на выборе лестниц деревянных на металлическом каркасе.

Лестница металлическая с деревянной отделкой создаст в доме оригинальную обстановку и интерьер в классическом либо старинном стиле. Возможность декорация кованными и деревянными элементами, это настоящее произведение искусств, которое придаст любому помещению истинный благородный и респектабельный вид.

Изящная металлическая лестница, оформленная деревянными ступенями, имеет вид стремительной и легкой, оставаясь при этом надежной и долговечной конструкцией, способной выдерживать существенные нагрузки на протяжении многих лет эксплуатации. Металл — это прочность, износоустойчивость лестницы, а ступеньки из дерева — это комфорт и стиль. Металлическая лестница и деревянные ступени гарантируют удобство спуска и/или подъема всех членов Вашей семьи, включая пожилых людей, детей и домашних питомцев.

Делаем расчет металлического каркаса лестницы

Деревянные лестницы на металлическом основании изготавливаются из легких или прочных сортов металла, важным показателем которых является стойкость к коррозии. Технология построения деревянных лестниц с металлическим каркасом предполагает частичную, либо полную обшивку видимых металлических поверхностей деревом.

Задавшись целью, самостоятельно спроектировать и построить лестницу, важно прежде всего выполнить точный расчет металлического каркаса лестницы, что бы в будущем не возникли неприятные моменты.

Главным показателем, от которого отталкиваются все расчеты каркаса лестницы основываются на ширине человеческого шага.

В среднем данный показатель равен 57-64 сантиметра. Отталкиваясь от выше указанного показателя, определяют соотношение ступени и подступенька.

• S — это ширина ступеньки,
• P — это высота подступенька.

Формула будет следующая:

Кроме того, необходимо вычислить формулу удобства эксплуатации лестницы:

А так же формулу условия безопасности:

Все величины нельзя учитывать отдельно друг от друга, важно выполнить растет, учитывая все параметры конструкции, а для этого необходимо сделать четкий анализ исходных данных.

Обшивка металлического каркаса лестницы деревом своими руками

Наиболее популярным способом отделки при минимальных затратах является монтаж деревянных ступеней к каркасу металлической лестницы. А оставшиеся видимые части конструкции просто окрашиваются в подходящий цвет, как результат металлическая лестница выглядит вполне гармонично и естественно.

Если же говорить о полной обшивке металлического каркаса лестницы деревом, то процесс включает отделку:

• подлестничного пространства,
• ступеней,
• подступенников,
• имитацию деревянной тетивы.

После подобной «маскировки», металлический каркас становится невидимым, а лестница визуально неотличима от деревянной.

Для оформления эксклюзивных лестниц используют древесину ценных пород дерева:

Вышеперечисленные породы деревьев обладают высокими эстетическими, а так же эксплуатационными свойствами.

Твердость древесины дуба в разы превышает твердость древесины сосны, и сопоставляется с показателями твердости металлических сплавов. Данный природный материал уникален, и устойчив к механическим повреждениям и износу. При выборе дуба, срок службы ступенек равняется ресурсу самого каркаса.

Монтаж металлического каркаса лестницы своими руками

Что касается монтажа и эксплуатации, то деревянные лестницы на металлическом каркасе практически неприхотливы. Существует несколько вариантов их установки. Если хозяин решился самостоятельно выполнить монтаж металлического каркаса лестницы в доме, ему стоит присмотреться к конструкциям из готовых и сборных модулей.

Они имеют вид конструктора, и представлены отдельными деталями, которые легко собираются в лестничные пролеты, соединяясь между собой в соответствии с прилагаемой инструкции. Такие модули производятся на промышленном оборудовании по установленным ГОСТам на деревянные и металлические конструкции лестниц. Важно помнить, что такие лестницы требуют частого ухода и особого обслуживания, для устранения возникновения возможных люфтов, подтяжки соединений.

Всех лестничные сооружения подлежат периодическому обследованию и испытанию, для гарантии их безопасной эксплуатации.

Крепление деревянных ступеней к металлическому каркасу.

Основные моменты:

• В каждой ступени металлического каркаса делается отметка для двух крепежных отверстий, через каждые 15-20 см, отступаем от края проступи не меньше, чем на 2 см.
• Если крепление ступеней к каркасу производится обычными саморезами, тогда отверстия в металлическом каркасе сверлятся в «подтай».
• Для компенсации напряжений при стягивании деталей, используют крепежи с шайбами.

Даже самый качественно изготовленный металлический каркас может иметь незначительные перепады высоты между деталями. Чтоб деревянные накладки качественно прилегали к поверхности, на него укладывается подложка. Для фиксации, которой используют обычный монтажный клей с эффектом заполнителя. Он заполняет пустоты и образует прочный слой, устойчивый к смятию.

Применение в этом варианте монтажной пены абсолютно исключается, высохшая пена способна сминаться, это приводит к коррозии, расшатыванию и поскрипыванию ступеней. Наиболее надежным и популярным материалом для подложки выступает фанера.

Подводя итог стоит сказать, что лестница деревянная с металлическим каркасом собственноручно, это идеальное сочетание важных моментов: долговечности металлической конструкции и эстетичности деревянной лестницы. Никакой другой материал не владеет такой теплотой и привлекательностью, как дерево. Кроме эстетической привлекательности лестница деревянная приятно удивляет доступностью финансовой стороны. Вы не найдете материалов дешевле и надежнее.

В этой статье рассказывается о том, как крепить ступени к металлическому каркасу вашей строящейся лестницы в различных комбинациях крепёжных материалов и общей конструкции, т.е. для лестниц на тетивах или косоурах.

Для начала стоит определиться с тем, какие ступени придётся крепить. В большинстве случаев материалом для изготовления ступеней является дерево и для самостоятельного монтажа лестниц именно оно является основным, хотя компании, специализирующиеся на лестничном производстве и монтаже, изготавливают ступени из стекла, камня, различных полимеров.

Технологически крепёж сводится к выбору метода закрепления плиты ступени на жёстком или немного подвижном металлокаркасе. Если в конструкции используются мощные косоуры (под лестничными пролётами) или тетивы (с боков лестничного марша), тогда ступень менее подвержена динамическим нагрузкам (кроме изгиба самой ступени под весом человека), а при более легковесных конструктивах, к примеру, лестниц на сварных косоурах из профильной трубы, динамические нагрузки более велики. Именно из-за подвижности лестничных элементов, клей не используется в этих соединениях, за исключением случаев монтажа на цельную монолитную поверхность.

Ступени можно крепить :
1. мебельными болтами;
2. саморезами;
3. футоркой;
4. крепежом Фишер (Fisher).

Крепление ступеней к металлическому каркасу мебельными болтами

Крепление ступеней мебельными болтами

Самый простой и надёжный способ монтажа проступей к основанию. В этом случае сверлятся насквозь ступень сверлом диаметром чуть более диаметра тела болта и основание (полка уголка или тело косоура). Широкая шляпка мебельного болта (анодированная, оцинкованная или окрашенная) скрывает мелкие дефекты при засверловке, а профилированная его часть под шляпкой фиксирует его от проворота при затяжке. Во время монтажа нельзя затягивать гайку более допустимого, т.к.

металлическая головка болта просто продавит массив древесины.

К недостаткам этого метода можно отнести наличие шляпки болта на поверности ступени, особенно если крепёж осуществляется по асимметричной схеме и необходимость доступа к подступенному пространству для затяжки гайки, что не всегда возможно. P.s. Иногда в этих случаях могут использоваться болты с обычной головкой и широкой шайбой, но при в основании (косоур или уголок) нарезается резьба или вваривается втулка (гайка) с резьбой и делается потай в поверхности ступени диаметром достаточным для использования головки ключа нужного размера. Для этого варианта можно заранее подобрать плоские пластиковые мебельные заглушки требуемого диаметра и цвета.

К достоинствам: удобство, простота, надёжность и скорость крепежа; доступность быстрой разборки при необходимости (реставрация, демонтаж, замена проступей).

Крепление ступеней к металлическому каркасу саморезами

Крепление ступеней саморезами

Монтаж ступеней саморезами хорош тем, что все элементы крепления находятся в подступенной части и внешняя декоративная отделка при этом не страдает.

Желательно для крепежа использовать мощные саморезы с глубоким крестообразным или шестигранным пазом, чтобы исключить слизывание паза при затяжке.

Сейчас зачастую используют для крепления ступеней кровельные саморезы, которые имеют шестигранную головку и кончик в виде сверла. Стоит обратить внимание на то, что такие саморезы выпускаются для дерева и металла и отличаются диаметром сверла (для дерева тоньше).

Как крепить деревянные ступени на металлический косоур?

Если монтаж производится через стенку профильной трубы металлокаркаса, то возникает естественное желание использовать кровельные саморезы по металлу и сразу прошивать металл и дерево ступени, но при этом стоит понимать, что у самореза по дереву диаметр сверла значительно меньше диаметра витков, что обеспечивает хорошую площадь зацепления шурупа в массиве доски, в отличие от самореза по металлу.

Саморезы с потайной головкой удобно использовать в случае просматриваемой нижней поверности лестницы. При этом в металлоконструкциях сразу делается потай под конусообразную шляпку. Стоит заметить, что если ступени не из сосны (относительно мягкая древесина), а из лиственницы, бука, ясеня или дуба, то для вкручивания самореза диаметром 5-6 милимметров потребуется делать предварительные отверстия в ступени диаметром 3-4 мм (по диаметру основного тела самореза — где нет резьбы), иначе саморез полностью не вкрутится.

Крепление ступеней к металлическому каркасу футоркой

Футорка для крепежа ступени

Сразу проясним, что футорка — это металлическая втулка с внутренней и внешней резьбой. Такой способ крепежа ступени можно отнести к оптимальному в плане скрытности монтажных элементов и удобства монтажа, демонтажа проступей, но при этом он может применяться только для плотных пород дерева, довольно трудоёмок, требует стационарной подготовки и чёткого соответствия чертежам, т.к. на месте тут уже ничего не исправишь. Кроме того крепление ступени футоркой к металлокаркасу может производиться как снизу (на полку уголка или косоур), так и сбоку в торец (тетива). Именно этот метод или его аналог используют в современном лестничном строительстве крупные фирмы, к примеру, немецкая компания KENNGOT. У них лестницы-конструкторы со ступенями из дерева, акрила, камня и втулками с резьбой для монтажа на месте.

Технологически при этом берётся футорка с диаметром внешней резьбы около 20-22 мм и внутренней 8-10 мм (на форумах пишут об использовании обычной шпильки с резьбой М20 в которой сверлят отверстие и нарезают резьбу), в ступени фрезой (фреза не имеет большой конусообразной части) делается отверстие необходимой глубины и нарезается резьба. Такой большой диаметр обоснован необходимостью достаточной глубины канавок резьбы в древесине для надёжного соединения деталей. С применением клея (к примеру, Kleiberit Supratac) футорка вкручивается в массив дерева. Теперь ступени можно просто прикручивать (причём неоднократно) к ним обычным болтом или шпилькой с декоративной гайкой-колпачком.

Крепление ступеней к металлическому каркасу крепежом Фишер

Крепление ступени к профтрубе (Fisher)

Довольно новый способ крепежа, основанный на использовании полимерного крепления Фишер (Fisher), с одной стороны которого втулка большого диаметра с отверстием по центру и конусными насечками, работающими по типу елочки (забивается в отверстие легко, но сопротивляется выходу), а с другой — втулкой, раскрывающейся при вкручивании внутрь самореза.

Перед монтажём в отверстия на металлическом каркасе ставятся керны из комплекта, ступени ложатся на свои места и продавливают метки. Сверлятся ступени. Потом крепления Фишер устанавливаются в свои гнёзда, раскрепляются саморезами и на них насаживают ступень. К сожалению, личного опыта использования такого крепежа для лестниц не было, поэтому сказать как ведёт себя это крепление пока сложно, но очевидно, что демонтирование ступени в этом случае скорее всего сгладит полимерные шлицы и потребуется их замена. Кроме того, с трудом верится, что пластиковая втулка будет держаться в деревянном гнезде в течение всего срока службы лестницы. Скорее всего под воздействие вибраций и искривляющих нагрузок ступени будут расшатывать эти крепления. Возможно их можно усиливать используя клей.

На что следует обратить внимание при выборе варианта крепления ступеней?

Выбор варианта крепления должен производиться ещё на стадии разработки лестницы.

При проектировании металлического каркаса определяется будет ли открыта нижняя часть лестницы, будет ли доступ снизу ступеней, будут ил краситься монтажные элементы и чем, важно ли отсутствие каких-либо элементов (головок болтов или мебельных заглушек) на поверхности ступени.

При строительстве лестницы своими руками зачастую сваривается конструкция из швеллеров (косоуры) и уголка (ступени, связки). Такой вариант проще зашить снизу декоративным материалом. Уголки под ступенями засверлить сверху, а потом закрутиться снизу кровельными саморезами.

Для варианта современных лестниц на косоурах из профильной трубы, повторяющих форму лестницы, могут использоваться длинные мебельные болты М8-10, прошивающие насквозь ступень и косоур, с декоративной оцинкованной гайкой снизу. Можно заказать ступени с футорками, но должна быть 100% уверенность в размерах. Также для варианта с саморезами можно профильную трубу косоура можно сверлить сверху чуть более диаметра самореза, а снизу диаметром 12-13, куда потом установить мебельные заглушки. Саморез (с телом диаметром 5-6 мм) вкручивается снизу намагниченной отвёрткой или шуруповёртом с гибкой насадкой. Шуруповёрт, как правило, лучше протягивает саморезы.

В любом случае нужно стараться проектировать лестницу так, чтобы ступень ложилась на полку уголка, швеллера или профтрубы и притягивалась к ним креплением, а не зависала на точечных крепёжных элементах. Со временем любое крепление ослабевает, тем более в дереве и поэтому многие серьёзные компании после строительства лестницы рекомендуют через год-два делать повторную допротяжку всего конструктива.

Лестница на металлическом каркасе. Опыт шумоизоляции

22/06/2009 22:19:58

Конструкции лестниц бывают разными и в зависимости от применяемых материалов чаще всего делятся на деревянные, металлические и бетонные (каменные). У каждого типа есть свои достоинства и недостатки. Проектируя лестницу нужно, прежде всего, рассматривать такие свойства как цена, эстетическая сторона (красота), нагрузка на конструкции, практичность (износостойкость, создаваемый при ходьбе шум и т.д.). В этой статье я не буду рассматривать конструкционные особенности проектирования лестницы, такие как угол наклона, высота подступенка и ширина проступи и т.д. На эту тему есть масса книг и материалов в Интернете. Предположим, условия позволяют нам смонтировать удобную лестницу, отвечающую всем требованиям «формул удобств и безопасности». Какой материал выбрать?

Традиционно для возведения лестниц применяется дерево. Дерево — материал теплый, имеет красивый внешний вид, по нему приятно ходить. Лестница из дерева достаточно легкая, а значит не создает избыточной нагрузки на несущие конструкции. Однако у дерева есть и недостатки. Прежде всего, это скрип и шум при ходьбе. Конечно, выполненная по всем стандартам лестница из ценных пород дерева как правило, не рассыхается и не скрипит, но очень дорога. Недорогие же лестницы чаще всего изготавливаются из сосны и ели (зачастую недостаточно высушенных), а значит со временем такая лестница будет терять свои начальные геометрические параметры и начнет скрипеть. Кроме того, сосна и ель — мягкие породы и подвержены механическим повреждениям. Береза, дуб, бук и более дорогие породы дерева гораздо более устойчивы к механическим воздействиям но в два, три и более раз дороже хвойных пород.

Часто в домах применяются бетонные лестницы. Иногда лестничные марши покупают заводские, но чаще изготавливают металлический каркас, устраивают опалубку и заливают бетон прямо на месте. Конструктивно бетонные лестницы могут быть какими угодно, если правильно рассчитать нагрузки, армирование и марку бетона. Лестницы из бетона самые тихие при ходьбе, но очень тяжелые. Опирать массивные бетонные лестницы просто на плиты перекрытий нельзя. Опирание бетонных лестниц должно обеспечиваться несущими конструкциями. Кроме того, бетонные лестницы требуют дополнительной облицовки. В качестве облицовки чаще всего применяют керамическую плитку, керамогранит, но также натуральный камень и дерево.

Еще один вид лестниц — металлические. Точнее чисто металлические лестницы в домах используются редко. Чаще всего речь идет о лестницах на металлическом каркасе. Косоуры или тетива выполняются из швеллеров (12-18), а основания под ступени делаются из уголка (чаще всего 40-го), который приваривается к швеллерам. Ступени для таких лестниц делаются из дерева или металла. Преимуществ у металлических лестниц много. Во-первых, достаточно малый вес. Такие лестницы можно опирать на плиты перекрытий. Во-вторых, лестницы из металла достаточно прочные и выдерживают большие нагрузки. В-третьих, не теряют свои свойства со временем. Недостатки скорее присущи не самому металлическому каркасу, а облицовке. Выполненные их сосны ступени на металлическом каркасе также начинают со временем скрипеть. Чтобы минимизировать этот процесс ступени к металлическому каркасу крепят не напрямую, а через фанеру. К металлическому каркасу на болтах с потайной головкой крепится фанера толщиной 10-12мм, а к фанере на жидкие гвозди приклеивается деревянная ступени толщиной не менее 40 мм. Таким образом фанера выполняет сразу несколько функций — выполняет роль арматуры, принимающей на себя нагрузку, распределяет нагрузку, а также скрывает несущий крепеж. Металлическая каркас хорош еще и тем, что ступеньки можно со временем заменить (например сосну на африканское красное дерево) без каких либо сложностей. Однако стоит сказать и о самом главном недостатки лестниц на металлическом каркасе — шум. Шаги по такой лестнице услышат все домочадцы, даже если по лестнице идет кошка.

Чем выше вес деревянной облицовки, тем меньше стучит металлический каркас. Таким образом, для шумоизоляции металлической конструкции ее нужно чем-то нагружать. Ступени, подступенки, балясины, столбы, перила. Все это понятно. Можно ли предпринять что-нибудь еще? Таким же вопросом задался и я. Имя опыт шумоизоляции автомобиля, я решил применить свои знания и в области строительства. Когда речь идет о шумоизоляции металлической конструкции обычно применяется технология виброизоляции металла, гашения вибраций, создаваемых в металле. Ведь любой звук — это процесс вибраций и трения. В целях виброизоляции лестницы я решил применить опробованные мною материалы от компании СтандартПласт. До этого я работал с такими материалами как Вибропласт, Визомат, Визомат МП. Но компания представила новый материал под торговой маркой Bimast. Я решил применить самый дорогой материал Bimast Bomb толщиной 4 мм, который по заверениям производителя лучше других материалов борется с виброаккустическим шумом. Но выбрал я этот материал на самом деле только по той простой причине, что он самый тяжелый в линейке материалов компании СтандартПласт. Кроме того, материал Bimast не требует дополнительного нагрева и хорошо режется.

Bimast Bomb состоит как бы из двух слоев — эластичной битумной мастики и тяжелого битумного материала. Это хорошо видно на фотографии. Рассматривая материал у меня создалось впечатление что Bimast Bomb это склеенные между собой Вибропласт и Визомат МП, что, наверное, не совсем так.

Для начала я решил оклеить косоур — швеллер с внутренней стороны. Для этого я тщательно отмыл швеллер от ржавчины и обезжирил уайт-спиритом. Режется материал и правда хорошо. Для порядка немного погрел мастику обычным бытовым феном и начал клеить. Когда я оклеил почти весь швеллер, я начал сравнивать (методом простукивания) звук обработанного швеллера и необработанного.

Результат, конечно был, но минимальный. Bimast Bomb ощутимо не снизил уровень шума от шагов, хотя при легком простукивании определенное снижение уровня вибраций ощущалось. Все дело в том, что вес материала по отношению к восемнадцатому швеллеру был незначительным. На швеллер длиной 3,5 метра ушел всего один лист Bimast Bomb весом в пару килограмм. Этого количества было недостаточно, чтобы эффективно задемпфировать толстый швеллер. К тому же львиная доля шума создавалась уголками, а не самим косоуром-швеллером.

А может быть, материал плох? Когда от гидроизоляции фундамента у меня остался рулон материала Унифлекс, я пустил его на шумоизоляцию металлических оконных отливов. Отливы стучали во время дождя как пустые консервные банки, и когда я оклеил отливы с внутренней стороны тяжелым битумным материалом Унифлекс, а также посадил отливы на монтажную пену, я понял что такое тишина в доме. Даже во время сильного ливня я видел только воду на стекле, но не слышал шума падающих капель. Материал Унифлекс также имел толщину 4 мм, но вес его был несколько больше.

В принципе не обязательно покупать дорогие фирменные материалы для шумоизоляции. Для виброизоляции годятся любые тяжелые битумные материалы, потому что вибрации гасит преимущественно вес. Так, Унифлекс ничем не уступает Bimast Bomb по эффективности, однако стоит отметить, что у гидроизоляционного материала нет адгезионного слоя. Он не прилипнет к металлу просто так. Его нужно наплавлять! Желательно поверхность при этом грунтовать битумным праймером. Я наплавлял материал обычной газовой горелкой Kovea.

На всех фотографиях лестница без облицовки, с временными ступенями.

По опыту скажу, что на горизонтальных и вертикальных поверхностях такая виброизоляция держится более-менее, а вот когда материал приклеен к металлу снизу — обычно отваливается в течение полугода-года. 😉

Bimast Bomb или Визомат МП?

Я провел еще один эксперимент. Второй швеллер лестничного марша обработал знакомым мне материалом Визомат МП толщиной 2,7 мм. Визомат МП без замеров визуально действительно тоньше Bimast»а, легче и более жесткий. Резать Визомат МП ножницами сложнее. Визомат МП нужно обязательно хорошо прогревать феном. Клеится на металл Визомат МП хуже. А результат оказался хуже. Звук от ударов по металлу разной интенсивности глуше на том швеллере, который обработан материалом Bimast Bomb. В итоге Bimast Bomb действительно пока лучший материал в линейке продуктов от компании СтандартПласт, хотя и дороже в розницу на 25%.

Таким образом хочу подвести итог своего исследования. Затраты на шумоизоляцию швеллеров, выполняющих роль косоуров не сопоставимы с результатом.

Однако работа еще не закончена. Необходимо узнать — имеет ли смысл оклеивать уголки, выполняющие роль каркаса для ступеней и подступенков. Ведь львиную долю шума создают именно они.

И еще немного теории

На всякий случай, для тех, кто интересуется, укажу несколько параметров для грамотного расчета лестницы.

• Подступенок — высота ступени
• Проступь — ширина ступени
• Оптимальный уклон лестницы 30-35 градусов
• Уклон лестницы не должен превышать 45 градусов
• Удвоенная высота подступенка + ширина ступени должны быть в пределах 57-65 см
• Сумма ширины и высоты в оптимальной лестнице должна быть 45-46 см (формула безопасности лестницы)
• Оптимальная ширина ступени 28-30 см (не менее 25 см)
• Высота подступенка 14-17 см (не более 20 см)
• Разница ширины и высоты ступени должна быть около 12 см (формула удобства лестницы)
• Высота от плоскости лестницы до потолка должна быть не менее 2 м.
• Количество ступеней в лестнцие должно быть нечетным (с какой ноги заходим на лестницу, с такой и выходим)

Добавить комментарий:

Сортировка комментариев: Последние сверху | Первые сверху

2016-03-15 14:23:05 | Татьяна Борзова
Андрей, вопрос задать можно? Дом блоки ютонг 375, я уже писала, что подтверждаю все Ваши замечания в адрес этого материала, в статье о недостатках этого материала и о чем молчат продавцы. Лестница из металлического каркаса, как Вы ее крепили? У меня полы по деревянным лагам. Хочу поставить ее на основной фундамент, конструкция дома позволяет, сделать штрабу в стене и опереть 4 стойки, разворотной пощадки, на фундамент.

2016-03-05 23:00:06 | Александр
Звенит значит играет. Дополнительное проварить косынка какие-нибудь с внутренней стороны для жесткости. У меня конструкция на подобие, ну немного по другому сварина, но идея таже. Если убрать поворотную часть лестницы, Прямая часть Швеллер 12 стенка 1 см. Длина 4.5 М. Уголок ступенек 5 толщина стенки 5 мм. Вверху лестница приварена к двутавру. Так несмотря на то, что кругом один металл ничего не гремит. Добиться жесткости и будет счастье.

2016-01-06 07:17:07 | SAU
У меня конструкция ступеней из уголков как у Андрея, но ни звона, ни вибрации нет при ходьбе. Поверх уголков саморезами снизу прикручена пятерка, а поверх пятерки ковровое покрытие.

Скорее всего звона и вибрации нет из-за того что посередине под швеллерами приварены дополнительные опоры из квадратного профиля.

2014-06-01 15:23:23 | Andrey_K
Согласен с Паладин! Такая конструкция действительно способствует хорошей акустике) Правда, как мне думается, еще в большей степени ей способствует тяжелый швеллер. Давно ломаю себе голову над лестницей — скоро ставить. Но косоуры буду делать из тонкого металлического профиля, из того же, из которого выполнен каркас — будет намного легче. Правда есть свои нюансы — крепить я их буду также жестко — к каркасу. но думаю применить в местах крепления резиновые прокладки. Многое будет зависеть от материала ступенек — его акустических свойств, но мне жутко хочется сделать ступени и площадку пролета прозрачными. Что касается битума и битумных материалов — столько этого добра окружает нас в реальной жизни, что я старался избежать их применения внутри дома. В качестве вибро- и гидроразвязок (1 в 2) я применял (насколько знаю единственные в России) материалы завода в Нижнем (вроде) Новгороде (Абрис). Их особенностью и преимуществом является то, что в качестве основного материала используется синтетический каучук. Материалы недешевые — жаба не просто душила…) Но, по моему скромному мнению, и, как свидетельствуют англичане, «я не настолько богат, чтобы покупать дешевые вещи» (Русский в-т «Скупой платит дважды»). Так что пришлось терпеть:)

2013-09-23 23:05:01 | Andrey_B
Евгений, вы всегда все воспринимаете буквально или иногда стараетесь вникнуть?
1. Формула удобства и 12 см — речь идет не о лестнице в целом, а о ступени.
2. Вы можете называть подступенком все, что вам вздумается. Я лично не против. Но поверьте на слово, далеко не все лестницы сделаны из дерева. Простыми словами, самая обычная лестница из бетона, как в подъездах. Куда делась толщина материала, а? И где у нее подступенок?
3. Оптимальный уклон — понятие субъективное. У меня дома 4 лестницы. Я в жизни не испытываю трудности ни с 20 градусами, ни с 45. Но с моей точки зрения (подкрепленной, к слову, теорией) 30-35 градусов — наиболее удобный угол. Если вам кажется, что это не так и ваше мнение единственное правильное, не вижу смысла дискутировать.

2013-09-23 18:53:21 | Евгений
«Разница ширины и высоты лестницы должна быть около 12 см (формула удобства лестницы)» — это как же получается, у меня лестница высотой 295 см и какая по вашему расчету у нее должна быть ширина??? даже страшно представить!

Рекомендуем также

Как установить стальную дверную коробку: простое руководство из 5 шагов

Когда дело доходит до первоклассной безопасности и защиты вашего бизнеса, вы никогда не ошибетесь, выбрав стальную дверную коробку. Стальные дверные коробки, входящие в число лучших материалов для изготовления рам, предлагают владельцам доступное и экологически чистое решение. Поэтому сегодня мы покажем путь эксперта , как установить стальную дверную коробку .

Металлические каркасы принесут в вашу фирму множество плюсов. Вот некоторые из них:

• Устойчивость к суровому климату
• Легкость ремонта
• Огнестойкость и устойчивость к вредителям
• Долговременные результаты

По этим и многим другим причинам вам следует рассчитывать на металлическую дверную коробку для вашего дома. бизнес.

При установке дверной коробки промышленного назначения это можно сделать до и после обрамления стены. Однако мы покажем вам, как правильно установить эти рамы на существующие стены с карнизами.

Прежде чем приступить к процессу, вам необходимо приобрести соответствующие инструменты для установки полых металлических дверных коробок. Для этого проекта вам потребуются следующие материалы:

Как установить стальную дверную раму Материалы:

• Измерительная лента
• Сверло
• Молоток
• 1. 5-дюймовые саморезы
• Крестовая отвертка № 2
• Стальная дверная рама (убедитесь, что она рассчитана на зажимы косяка)
• 6 полых металлических скоб дверной рамы (по 3 анкера с каждой стороны)
• 4-футовый уровень
• Лом

Выполните следующие 5 шагов, чтобы установить стальную дверную раму

Металлические шпильки идеально прямые и легко устанавливаются. Однако всегда лучше оставить эту работу тем, кто рассчитывает на большой опыт для выполнения этой задачи. Так вы сможете добиться фантастических результатов.

Шаги в , как установить стальную дверную раму , состоят из следующего:

1. Определение местоположения и проверка дверного проема.
2. Удаление существующего молдинга.
3. Установка фиксаторов косяка по бокам рамы.
4. Установка рамы в проем.
5. Подготовка и установка гипсокартона.

Мы подробно рассмотрим каждый из этих шагов.

Шаг 1. Найдите и осмотрите грубый проем

Во-первых, вам нужно проверить текущую дверную коробку. Проверьте следующее:

• Состояние пола, так как оно может повлиять на монтаж.
• Ширина и высота дверной коробки.
• Тип защелки, размер петли и крепление крышки.

При определении ширины рамы вам необходимо использовать рулетку, чтобы проверить ширину, начиная с внешней стороны боковых косяков. Из этого размера вы прибавите еще 0,5 дюйма.

Для высоты рамы добавьте к измеренному значению ¼ дюйма.Также убедитесь, что пол ровный. Если это не так, мы предлагаем вам добавить к заголовку не менее 0,5 дюйма. Так у вас будет место, чтобы правильно выровнять раму.

Шаг 2. Удалите существующий молдинг

В случае замены существующей дверной коробки необходимо осторожно снять ее с помощью лома. Вытащить верхний молдинг имеющейся двери. Затем повторите этот шаг с нижней и средней частью лепнины. Делайте это до тех пор, пока полностью не снимете всю рамку.

Снимите петли отверткой.Наконец, высверливаем металлический каркас, включая косяки и пороги.

Шаг 3. Вставьте зажимы косяка в стороны стального каркаса

После успешной подготовки проема дверной коробки можно переходить к зажимам стального косяка. Всего вам понадобится четыре фиксатора косяка. При размещении этих зажимов вам нужно будет сделать это на задней стороне сторон стальной рамы.

Установите нижние зажимы на расстоянии 4 дюймов от нижней половины рамы. Затем, для верхней половины рамы, поместите зажимы на 6 дюймов ниже порога двери.Наконец, разместите оставшиеся зажимы на равном расстоянии между нижними и верхними зажимами.

Шаг 4. Установите раму в проем

Теперь пора поместить раму в проем. При этом не забывайте использовать молоток для сгибания анкерных стяжек. Кроме того, постарайтесь центрировать каждую сторону кадра. Не забудьте выровнять верхний косяк двери по горизонтали.

Затем просверлите со стороны петель анкеры полой металлической дверной коробки, используя по два винта для каждого зажима. Также имейте в виду, что этот шаг нужно делать прямо напротив атакующей стороны. Если вы устанавливаете косяки размером более 6 дюймов, вам понадобится три винта.

Наконец, вам нужно прикрепить стальные шпильки к перекрытию пола и потолка. Сделайте это, плотно прижав эти шпильки к раме.

Помните, что для дверей шириной 30 дюймов и более вам также необходимо разместить анкеры косяка в верхней части рамы! Кроме того, при расчетах на двери высотой 7 футов и выше лучше использовать больше зажимов с каждой стороны рамы.

Шаг 5: Подготовка и установка гипсокартона

И последнее, но не менее важное: перед тем, как покрыть стену, вам необходимо убедиться, что дверная рама установлена ​​полностью.Убедитесь, что вы все разместили правильно, убедившись, что рама ровная и прямая. В конце концов, стальные рамы — это не деревянные рамы, потому что их потом уже нельзя починить.

Почему стоит рассчитывать на дверные коробки из коммерческой стали?

Как мы уже говорили в начале этой статьи, стальные дверные коробки обеспечивают максимальную защиту вашего бизнеса. Мало того, они прочные, долговечные и улучшат внешний вид вашего дома.

Этот тип рамы обычно лучше всего подходит для тех фирм, которые нуждаются в постоянной защите и безопасности.Некоторые из наиболее распространенных предприятий, которые используют большинство металлических дверных коробок, включают склады, промышленные здания и даже торговые центры!

Самое лучшее в полых стальных каркасах — это то, что это фантастический доступный вариант! Неважно, рассчитываете вы на малый или крупный бизнес, вы можете быть уверены, что у вас круглосуточная безопасность, надежность и универсальность.

Сделайте дверной косяк прямо сегодня

Устанавливая дверь для своего предприятия, вы всегда можете положиться на профессионалов.Таким образом, вы можете быть уверены, что у вас будет правильная установка стальной двери. Фактически, вы можете быть уверены, что они знают все этапы установки стальной дверной коробки.

Вам нужен профессиональный коммерческий монтаж полых дверных коробок в Чикаго, штат Иллинойс? Нажмите здесь и узнайте, как наша команда может вам помочь!

Инструкции по установке косоуров лестниц эконом-класса

Инструкции по установке стрингеров эконом-класса

КРАТКАЯ ВЕРСИЯ 1. Поместите стальную ленту на расстоянии 3 фута друг от друга. 2. Стальной стрингер болтом к палубе. 3. Закрепите планки на стальной косе.

ПОДРОБНАЯ ВЕРСИЯ

1. Определите ширину ступеньки, это будет длина, на которую вы отрежете свои доски 2 X 12 или 2 X 6. Для террасной лестницы мы предлагаем вам сделать шаг шириной 4 фута. Для входа в ваш дом мы предлагаем ширину 5 футов.

Сначала прикрутите стрингеры к доске колоды. Установите стрингеры на расстоянии 3 фута друг от друга и верхнюю опору проступи (часть с 4 отверстиями, которые удерживают верхнюю планку) на 9 дюймов от верха деки. Этот подъем будет только на 7 дюймов после установки досок. Все стояки будут одинаковыми — 7 дюймов.

ПРИМЕЧАНИЕ: Вы всегда начинаете сверху и всегда устанавливаете верхнюю опору протектора на 9 дюймов ниже. Согните кронштейн так, чтобы его нижняя часть лежала на бетоне. Ступени могут быть неровными, но если у вас правильные стрингеры, это не будет заметно.

Прикрутите нижнюю часть стрингеров к сваям, блокам или тротуару. Убедитесь, что они расположены под прямым углом к ​​колоде и на одинаковом расстоянии друг от друга снизу и сверху.

Теперь прикрутите доски болтами. Вы должны начать с одного ближе к середине — это позволит держать рамки прямыми и на нужном расстоянии друг от друга. Убедитесь, что одинаковое количество планок прилипает к каждому концу (не менее 6 дюймов).

ПРИМЕЧАНИЕ: От 6 до 18 дюймов планки могут прилипать к каждому концу стрингеров, но стрингеры не могут находиться на расстоянии более 36 дюймов друг от друга.

Теперь вы можете установить перила, отрезав переднюю стойку до нужной длины, чтобы верхняя стойка располагалась перпендикулярно палубе. Центр перил должен находиться на расстоянии от 3 до 4 дюймов от края досок. Прикрутите перила к настилу и доскам болтами, если необходимо.

После завершения монтажа покрасьте стрингеры, болты и перила эмалевой краской.

Болты в комплекте (все с покрытием):

	1. Прикрутите стрингеры к палубе:	2 — 3/8 X 2 стопорных болта
	2. Прикрутите стрингеры к бетону:	Анкерные штифты 2 — 1/4 X 2 1/4 с шайбами ​​и гайками
	3. Болты для каждого протектора:	8 — 2 кареточных болта и гайки 1/4 X (3S1-M имеет 3 ступени)
	4.Прикрутите каждую перила к палубе:	Болты и шайбы 2–5/16 X 2
	5. Прикрутите каждую перила к проступи:	2-5/16 X 2 винта с головкой под ключ с шайбами ​​и гайками. (для перил 7R12-36 и больше вдвое больше)

Нужна помощь ??? Закройте это окно и нажмите на нашу службу поддержки.

Установка сварных полых металлических дверных рам

Обзор основ установки пустотелых металлических дверных коробок.

В процессе установки необходимо решить вопрос о том, когда устанавливать сварные пустотелые металлические дверные коробки. Многие подрядчики предпочитают устанавливать дверные коробки до возведения стен. Это облегчает крепление «ног» к полу. После того, как рамы закреплены, требуются распорки, чтобы ветер или непреднамеренный контакт не опрокинули отдельно стоящие рамы. Затем, когда монтажники подходят к предварительно установленной дверной коробке, они просто снимают скобы и раму над сборкой, над ней и вокруг нее.Другой метод — установить рамы во время возведения стен. Грубо говоря, этот метод следует той же последовательности, что и первый метод, без необходимости временного закрепления рамы. Строители возводят стены, пока не подходят к дверному проему; затем они спускаются с строительных лесов и устанавливают дверной косяк, после чего возобновляют обрамление стен. При использовании этого метода дверную коробку не нужно фиксировать, поскольку дверная коробка постоянно прикреплена к стойкам. Недостатком этого метода является «переключение передач»: я обнаружил, что поддерживать продуктивность бригады и выполнять задачу легче, когда им не нужно нести оборудование для двух отдельных операций и мысленно перемещаться между ними.Однако простота или преимущество любого из этих двух методов обычно сводятся на нет из-за поздних поставок дверных коробок (очень распространенная проблема). Последний метод предполагает установку дверных коробок после возведения стен. По своему опыту я обнаружил, что это наиболее частое явление. Именно этим последним методом мы займемся сегодня.

Ваши проемы выложены и обрамлены. Ваши рамы прибыли на место работы. Вы проверили их по отпечатку на правильность маркировки и поворота.Они были распределены и правильно ориентированы рядом с их открытием. Вы готовы к установке.

Набор инструментов, необходимых для установки, зависит от предпочтений. Некоторые установщики предпочитают сбивать опоры рамы и поэтому используют Ramset или Hilti. Преимущество этого метода — скорость. К недостаткам можно отнести прорывы в подложке и невозможность регулировки после нажатия на спусковой крючок. Другие предпочитают крепление с помощью Tapcons или аналогичных шурупов для бетона и поэтому используют перфоратор и аккумулятор.Этот метод дает огромные возможности регулировки, с возможностью полностью открутить винты, если это необходимо. Установить аккумулятор в нужное положение и надежно затянуть винты часто бывает громоздко и сложно. Если винты отломятся или оторвутся, устранение проблемы может занять много времени. Я предпочитаю закрепить рамы с помощью анкеров типа «грибовидная головка». Все, что вам нужно, это перфоратор и Estwing. Этот метод довольно быстрый и имеет некоторую регулировку до того, как анкеры будут полностью забиты.То, что я отказываюсь от съемности, компенсируется очень низким уровнем отказов, а постоянство является ключом к производительности.

Другие инструменты, полезные при установке, — это магнитный уровень (я использую 6–6 дюймов и 2–0 дюймов), расширитель, большой квадрат для обрамления, аккумулятор, рулетка и ножницы.

Конфигурация ножек рамы зависит от производителя. Некоторые регулируются; большинство нет. Дверные зажимы такие же. Для наших целей я буду предполагать, что ножки закреплены (приварены к раме), а зажимы являются цельными, такой же глубины, как и рама.Для большинства кадров требуется по три зажима на каждую сторону.

Перед тем, как установить раму на место, положите уровень на проем, чтобы увидеть, какая из сторон высокая. Вы всегда хотите сначала закрепить высокую сторону. Поверните дверные защелки на место (они должны плотно прилегать), верхние примерно на 10–12 дюймов вниз от верха, средние примерно на ровном месте, а нижние достаточно высоко, чтобы они не мешали ваш молоток. Вставьте раму в проем. Согните язычки верхнего зажима на нижней стороне вокруг дверной стойки, чтобы рама не выпала из проема. Если дверные шпильки закреплены внизу, снимите эти винты. Установите раму в ее окончательное положение в проеме, проверив рулеткой, чтобы убедиться, что зазор для гипсокартона одинаковый с каждой стороны стойки. Обратите внимание на «прямоугольность» каркаса со стеной. Вы же не хотите, чтобы рама перекручивалась в проеме. Нарисуйте карандашом линию на полу вокруг основания высокой стороны рамы. Это служит ориентиром, если рама начинает дрейфовать при запуске перфоратора.Сдвиньте шпильки с высокой стороны отверстия в сторону и просверлите первое отверстие. Бросьте якорь в это отверстие, прежде чем просверлить второе отверстие с этой стороны. Это помогает удерживать раму на месте во время сверления. Установив оба анкера на место, проверьте положение рамы по отметкам карандаша, надавите или потяните до окончательного выравнивания и опустите штифты. Переместите нижний дверной зажим с этой стороны вниз примерно на 18 дюймов над полом. Сдвиньте дверную стойку обратно и снова закрепите ее. Выровняйте раму на стойке и оберните язычки дверной скобы вокруг стойки. Не отчаивай их пока.

Теперь, когда основание верхней стороны надежно закреплено, удалите все временные распорки (которые, как известно, неточны), опустите точный распределитель в отверстие и закрепите свой двухфутовый магнитный уровень на головке рамы. Прокладывайте подкладку под основанием нижней стороны, пока ваш уровень не станет идеальным. Сделайте это правильно, так как вешалки для гипсокартона не смогут это исправить. Какой материал прокладки использовать, решать вам. Некоторые используют шайбы. Я предпочитаю разрезать гусеницы и забивать их плоско.Если в материале прокладки есть какое-либо сжатие, учитывайте это при выравнивании головки (поднимите пузырек немного выше уровня). Если пол сильно неровен (а такое случается), убедитесь, что ваши застежки достаточно длинные, чтобы пройти сквозь прокладки и хорошо «укусить» пол. Заправьте нижнюю боковую раму в расширитель, выровняйте по стене, отметьте карандашом пол и просверлите первое отверстие. (Возможно, вы захотите снять свой уровень перед сверлением, так как они имеют тенденцию падать на вашу голову из-за вибрации!) Закрепите эту сторону, как и раньше, сдвинув дверную шпильку и обернув язычки зажима. Голова рамы теперь должна быть выровнена; это следует перепроверить.

Зафиксируйте более длинный уровень на петлевой стороне рамы. Я стараюсь всегда фиксировать его в одном и том же месте (высоко и плотно до упора), чтобы уменьшить количество переменных. У вас должна получиться аккуратно подтолкнуть раму к отвесу. При наличии отвеса косяка и уровня головы обрамляющий квадрат должен плотно прилегать к верхнему углу рамы без зазоров. Если по какой-то причине косяки должны проходить далеко, чтобы быть отвесными и квадратными, дверные шпильки можно отстегнуть и переместить, чтобы облегчить это.Убедившись, что косяки почти ровные, прикрутите выступы к шпилькам. Окончательная установка косяка становится обязанностью вешалок из гипсокартона.

Один из альтернативных методов крепления дверных зажимов — отрезать язычки и вкрутить ремень шпильки в заднюю часть зажима. Это помогает вешалкам не сломать доску, когда они заправлены в рамы. Это не так быстро для установщика дверной коробки и иногда невозможно из-за отсутствия доступа, но это заслуживает внимания, потому что это предотвращает головную боль для подвесов и отделки. Для этого метода необходимо использовать саморезы, и они имеют тенденцию «ходить». Прокладки или зажимы для гипсокартона должны использоваться для удержания зажимов на стойке во избежание смещения.

Установка сварных пустотелых металлических дверных коробок — довольно простой процесс. Основные шаги, описанные выше, дают хорошие результаты в различных условиях. Удачи и хорошего кадрирования.

Как построить лестницу — Руководство своими руками

Как построить лестницу — пошаговое руководство по созданию лестницы своими руками

Есть два разных класса лестниц.Первый класс — это изготовленная на заводе лестница, которая обычно изготавливается в заводском цехе и отправляется на строительную площадку в виде комплекта, готового к сборке и установке. Второй класс, лестница, построенная плотником, и есть лестница, построенная на месте плотником. Этот вид изготовления дешевле и позволяет покрыть лестницу ковром.

Лестницу, построенную плотником, можно украсить деревянной или окрашенной доской для юбки. А простые настенные перила — популярный вариант завершения любого типа лестницы.

При строительстве лестницы функциональность является наиболее важным фактором. Для безопасного проектирования необходимо использовать максимальную точность. Перед началом строительства вы должны ознакомиться не только с национальными строительными нормами, но и с местными строительными нормами. В некоторых муниципалитетах действуют более строгие правила, чем в других, и предварительная проверка устранит необходимость в последующем восстановлении.

После определения правильных требований к кодам для вашей лестницы, рассмотрите аспекты дизайна лестницы.Помните, что строительные материалы, которые вы используете, будут определять результат вашего готового продукта, а качественные материалы обеспечат качественную работу. Не заблуждайтесь, думая, что поскольку материал будет покрыт ковролином и его никто не увидит, качество стройматериалов не имеет значения; оно делает. При использовании материала более низкого сорта, содержащего сучки и пустоты, в дальнейшем на лестнице могут появиться трещины. На большинстве лесных складов имеется инвентарь, используемый специально для строительства лестниц.

Схемы и расчеты

После того, как вы определили надлежащие коды для вашего муниципалитета, вы готовы приступить к планированию и расчетам вашей лестницы. Возьмите карандаш и запишите свои планы на бумагу, набросав грубый план вашей лестницы.

В данном примере проект представляет собой прямую лестницу. Строительный кодекс, который мы применяем для этого проекта, — BOCA 96 для жилых помещений. В этом коде указано, что максимальная высота подступенка может составлять 7 3/4 дюйма, а длина протектора — не менее 10 дюймов.

Лестница Arke имеет комплекты винтовой и модульной лестницы для самостоятельного изготовления.

Сначала определите размер вашей лестничной клетки, убедившись, что у вас есть необходимая высота для лестницы. Запас очень важен; вы должны иметь возможность безопасно подниматься и спускаться по лестнице. Многие лестницы были вырваны из-за неправильного расчета этого элемента до ее строительства и монтажа. Нет ничего хуже, чем иметь какое-то обычное чувство лестницы, пораженное вами, ударившись головой.В этом примере выступ будет стандартным 1 1/4 дюйма, протектор будет 10 дюймов каждый, а высота над головой будет 6 футов 8 дюймов .

Предполагая, что расстояние от одного чистового пола до другого (общий подъем) составляет 118 дюймов, найдите необходимое количество подступенков, разделив общий подъем отделки на 7,5. Полученное количество равно количеству подступенков. Затем разделите это число на общий финишный подъем.

Пример : Общий подъем 118 дюймов / 7.5 = 15,73 — округлить общее количество стояков до 16

Общий подъем 118 дюймов / 16 подступенков = 7 3/8 дюйма каждый подъем

Зная количество подступенков, вы получите количество ступеней — 15 (шестнадцатый подступенок будет располагаться по направлению к верхнему этажу без ступеней наверху). Тогда длина лестницы составит 15 ступеней по 10 дюймов на ступень, или 150 дюймов общей длины. Чтобы определить фактическую общую длину лестницы, вы должны добавить выступ нижней ступеньки и толщину верхнего подступенка.

Пример: Общий пробег ступени 150 дюймов + выступ 1 1/4 дюйма + верхний подступенок 3/4 дюйма = 152 дюйма общая длина лестницы

Затем рассчитайте длину лестничной клетки или ширину вертикальной шахты верхнего этажа, в которой расположена лестница. Это двухэтапный расчет.

Во-первых, необходимо учесть необходимую высоту помещения и конструкцию верхнего этажа, включая высоту балок перекрытия, толщину пола и толщину гипсокартона. Для целей нашего примера мы рассчитаем, что общая толщина конструкции верхнего этажа составит 12 1/2 дюймов.Это число (12 1/2 дюймов), добавленное к желаемой высоте перемычки в 80 дюймов, составит 92 1/2 дюйма. Возьмите этот размер и разделите его на высоту подступенка.

Пример: 92 1/2 дюйма / 7 3/8 дюйма = 12,542

Ответ, который вы получите (12,542), — это количество ступеней, необходимое в открытом проеме, чтобы создать высоту. Это будет означать, что теперь у вас есть протекторы 2,45, расположенные под заголовком. Умножив 12,542 (количество ступеней в чистом проеме) на 10 дюймов (размер глубины проступи) и прибавив 1 1/4 дюйма для выступа и 3/4 дюйма для верхнего подступенка, вы получите длину лестничного проема, необходимую для правильной перемычки. .Результат для нашего примера составляет 127 7/16 дюйма для длины лестничной клетки. Большинство лестниц, расположенных между двумя стенами, имеют готовую ширину 36 дюймов. Чтобы приспособиться к этой готовой ширине, вам нужно сделать приблизительное отверстие в 37 дюймов.

Конечный результат нашей процедуры компоновки: 10 дюймов, подъем 7 3/8 дюйма, длина лестничного колодца 127 7/16 дюймов, ширина лестничного колодца 37 дюймов, ширина отделки лестницы 36 дюймов.

Резка лестницы

Теперь, когда у нас есть указания на бумаге, как построить нашу лестницу, пора приступить к резке.Плотники всегда измеряют дважды и отрезают один раз — хорошее правило, которому следует следовать при стрижке лестниц. Строительство лестницы может быть дорогостоящим; вы хотите приобрести материалы только один раз, поэтому покупайте и раскройтесь с умом.

Когда вы начинаете проект, убедитесь, что ваше рабочее место чистое и хорошо освещено. Работа в комфортной обстановке немного облегчает выполнение сложной задачи.

Разложите стрингеры, чтобы начать собственно проект лестницы. Сделайте это, установив подъем и спуск лестницы на квадратной рамке.Квадратные зажимы обрамления должны быть отрегулированы до 7 3/8 дюйма на 10 дюймов. Затем отметьте количество ступеней и подступенков, необходимых для этой лестницы. Всегда начинайте с первого подступенка и заканчивайте верхним подступенком и проводите линию второго этажа. На этом этапе полезно подсчитать количество подступенков, чтобы не было ошибки макета. Повторите эту процедуру для всех трех стрингеров.

После того, как вы разметили ступеньки и подступенки, пришло время окончательно отрегулировать косоур лестницы.Как и в случае с любым хорошо спланированным произведением искусства, может потребоваться корректировка дизайна. Для того чтобы все стояки соответствовали нормам, может потребоваться регулировка верхнего и нижнего стояков. В нашем примере, когда к нижнему прорезу проступи будет добавлен протектор толщиной 1 дюйм, наш нижний подступенок будет на 1 дюйм выше. Вверху все наоборот. Когда мы добавляем верхнюю ступеньку, ее толщина вычитается на 1 дюйм из открытой высоты подступенка. Чтобы исправить эту ситуацию, мы вычтем 1 дюйм из среза нижнего подступенка в части стрингера на уровне пола.

После того, как вы положили стрингеры, отрежьте треугольные части. Электропила — лучший инструмент для этой задачи, но будьте осторожны, чтобы не порезаться за обозначенные вами линии разметки, что ослабит ваши стрингеры. Окончательный вырез из треугольников можно вырезать ножовкой. После того, как все три стрингера вырезаны, соедините их вместе, чтобы убедиться, что все они совпадают. Вы хотите добиться трех идеальных совпадений. Что-нибудь меньше, чем три идеальных стрингера, и вы можете подумать о том, чтобы вернуться к чертежной доске.

Имея на скамейке три симпатичных стрингера, теперь вы можете взять левый и правый стрингеры и расположить их поверх досок юбки размером 1 на 12 дюймов. На каждой доске юбки нарисуйте разрез в месте соединения стрингера с полом и верхним подступенком. Вырежьте эти линии, а также сделайте вертикальный разрез в нижней части этой доски на высоте плинтуса. Присоедините доски юбки к двум стрингерам. Эти два стрингера готовы, и их можно прибить к гипсокартону.Если гипсокартона нет, заполните стрингеры на толщину гипсокартона. Всегда, всегда гвоздями или винтами к шпилькам. Теперь центральный стрингер готов к установке на верхнем жатке и прикреплении к блокировке на полу.

Теперь, когда ваши стрингеры на месте, пора еще раз проверить все ваши разрезы. Проверьте порезы протектора на уровень и отвес. Проверяйте свои измерения во всех направлениях, слева направо и спереди назад. Проверьте верхний и нижний подступенки — учитывается ли конечная высота проступи? Верхний подступенок должен иметь толщину ступени более 7 3/8 дюйма, а нижний подступенок должен иметь меньшую толщину протектора.

Если после того, как вы дважды проверили все свои разрезы и убедились, что находитесь на правильном пути, пора вырвать подступенки на нужную высоту и прибить их на место. Не забудьте приклеить их и прибить гвоздями, чтобы они были долговечными. Ваши ступени должны быть 11-1 / 4 дюйма, чтобы их не нужно было рвать, просто отрежьте их до нужной длины, приклейте и прибейте.

Прибейте проступи и подступенки к стрингерам. Устанавливайте, забивая заднюю часть подступенков в ступени, всегда используя крепежные детали с цементным покрытием.

Ваша лестница завершена, за исключением стены или поручня. Поскольку в нашем примере лестница расположена между двумя стенами, нам потребуется установить настенный поручень, чтобы обеспечить соответствие нормам. Установите поручень на высоте 34 дюйма над передней кромкой протектора. Он должен быть 198 дюймов в длину и содержать кронштейн для настенной рейки, ввинчиваемый в стойку или основу, каждые 4 фута. В случае открытой секции поручня сбоку от лестницы проще всего установить балясины на угловой заглушке.

Теперь вы готовы к осмотру!

Вверху: Раскладная доска юбки.

Лестничный дом — это искусство. Не ожидайте, что сможете узнать все из одной статьи. Многие опытные плотники испытывают трудности со строительством лестницы. Так что, если вы немного растрепали волосы, пытаясь создать качественный проект лестницы, вы попали в хорошую компанию. Наберитесь терпения и немного попрактиковавшись, вы продвинетесь в мире по только что построенным ступеням.

Боковое примечание 1:

ЛЕСТНИЧНЫЕ СОВЕТЫ

1.Чтобы создать более мягкий край там, где ковер выходит за край протектора, протрите край с круглым заусенцем на 1/2 дюйма перед установкой протекторов в стрингеры.

2. Если материал рассыпается, просверлите отверстия. Это также поможет предотвратить скрип в будущем.

3. Клейкие блоки могут быть размещены на нижней стороне между пересечением ступени и подступенка.

4. Еще одна очень важная вещь, о которой иногда забывают, — это герметизация нижней части лестницы. Это предотвратит скрип и коробление лестницы.

Боковое примечание 2:

ЛЕСТНИЧНО-СТРОИТЕЛЬНАЯ ТЕРМИНОЛОГИЯ

Лестничное здание — это искусство со своей терминологией. Вот некоторые термины, с которыми вы можете столкнуться при исследовании конструкции лестницы:

Ступени: Горизонтальная пешеходная поверхность лестницы.

Подступенок: Вертикальная поверхность между двумя ступенями.

Стрингер каретки: Опора ступеней и подступенков; обычно разрезают так, чтобы ступени располагались в горизонтальной плоскости, а подступенки прибивали к вертикальному разрезу.

Доска для швабры / юбка для швабры : кусок пиломатериала, помещаемый рядом с косоурами каретки и используемый для обшивки стены.

Настенный поручень: Поручень вдоль шага лестницы; обычно устанавливается на расстоянии 34 дюймов от передней кромки протектора. Настенная направляющая должна иметь диаметр от 1 1/4 до 1 1/2 дюйма для облегчения захвата.

Кронштейн для перил : Металлический элемент оборудования, который используется для крепления настенной направляющей к стене.

Поручень: Фасонный деревянный элемент, используемый в сочетании со стойками и балясинами для создания защитного барьера на открытом балконе или открытой секции лестницы. Эти перила также можно закрепить на стене.

Стойка (новая): Вертикальный деревянный или опорный элемент на площадке или в начале лестницы. Столбик может быть квадратным или поворотным. Стандартный диаметр стойки составляет 3½ дюйма.

Накладка на стену: Доска для украшения полустены или для крепления балясин.

Балясины: Вертикальная опора поручня, не позволяющая предметам или людям переступать через край балкона или открытую сторону лестницы. Балясины также называют шпинделями, пикетами или точками.

Высота над головой: Расстояние от передней кромки ступени до жатки непосредственно над ней. Шесть футов 8 дюймов — это минимальный ориентир, которому нужно следовать.

Общий рост: Размер от одного чистого этажа до готового этажа выше.

Носик: Выступающая кромка протектора. Стандартная насадка — 1 1/4 дюйма.

Глубина проступи: Размер разреза стрингера; глубина горизонтальной пешеходной поверхности за вычетом размера носа. Стандартная глубина протектора — 10 дюймов.

Высота подступенка: Расстояние по вертикали между двумя ступенями; этот размер должен быть одинаковым на протяжении всего полета. Стандартная высота подъема составляет 7 5/8 дюйма и не должна превышать 7 3/4 дюйма.

Общий пробег: Длина всех ступеней вместе взятых.

---

Рекомендуемые статьи

8 простых шагов по установке двери

Установка двери может быть сложной задачей, и вам нужно убедиться, что вы делаете это правильно, потому что в противном случае вы можете обнаружить, что дверь не ровная или что вы можете ‘ t открыть или закрыть его должным образом. По этой причине вам необходимо знать правильные шаги, которые необходимо выполнить, чтобы добиться успеха в проекте.

Сказав, что, если вы знаете, что делаете, у вас есть правильные инструменты для этого и вы внимательно делаете каждый шаг должным образом, большинство людей с разумным уровнем мастерства DIY смогут справиться.А если вам нужно пошаговое руководство, вот как установить дверь.

Если вам нужен предварительный просмотр некоторых вещей, о которых мы собираемся поговорить, а также множество дополнительных практических советов и советов, вы можете просмотреть это очень информативное видео, прежде чем читать дальше.

Что вам понадобится для установки двери

Вот список вещей, которые вам понадобятся для завершения этого проекта.

• Дверь
• Рама
• Шайбы
• Монтировка
• Шпатель
• Гвозди
4
• 000 Винт
• 000
Винт
• 0009 Drill

Пошаговое руководство по установке двери

Вот шаги, которые необходимо выполнить, чтобы установить дверь.

Шаг 1. Снимите старую дверь и раму

Первым делом удалите старую дверь и раму, если они все еще там. Начните с удаления старого замка и осей петель, чтобы вы могли поднять дверь из рамы.

Далее подденьте старую обшивку и удалите косяки и жатку. У вас остается брешь в стене, известная как грубый проем.

Советы профессионалов: Стороны двери известны как «косяки», что происходит от французского слова «ножка», косяк.Иногда можно услышать, как люди называют верхнюю часть двери «косяком», но это не имеет никакого смысла — у нас нет ног на голову! Правильное название верхней части — «заголовок», а нижняя — «подоконник».

Совет Pro: Вставьте шпатель между стеной и монтировкой. Это защитит стену от повреждений, и вам не придется после этого ремонтировать или перекрашивать.

Шаг 2. Измерьте и выровняйте черновой проем

Перед покупкой новой двери необходимо проверить размеры чернового проема.Вы можете удивиться, узнав, что стороны не всегда полностью прямые («отвес»), зазор между сторонами вверху и внизу может быть неодинаковым, а пол может быть неровным.

По этой причине вам необходимо тщательно измерить и выровнять все на этом этапе, прежде чем продолжить.

Измерьте высоту чернового проема и измерьте ширину сверху и снизу.

Затем вы должны также проверить стороны грубого отверстия, чтобы убедиться, что они ровные.Скорее всего, они не будут идеальными, но вам нужно знать, какая разница, поскольку это позволит вам убедиться, что дверь, которую вы хотите установить, подойдет.

Совет для профессионалов: Если возможно, лучше сделать эти измерения перед покупкой двери. Таким образом, вы можете быть уверены, что купите дверь правильных размеров.

Шаг 3. Проверьте порог

Следующий шаг очень важен. Чтобы дверь подходила правильно, нужно проверить подоконник.Если пол неровный, дверь не будет открываться и закрываться плавно, поэтому вам нужно проверить это, прежде чем двигаться дальше.

Если пол неровный, поднимите выравнивающий инструмент, поместив под него деревянные прокладки в нижнем конце, пока он не выровняется. Измерьте высоту необходимых прокладок (или высоту между уровнем и полом).

Это количество, которое вам нужно будет удалить из нижней части одного из дверных косяков, чтобы дверь функционировала правильно.

Шаг 4.Отрегулируйте косяк в соответствии с измерениями, которые вы сделали.

Измерение, которое вы только что сделали, показывает, насколько выше пол с одной стороны двери по сравнению с другой. Теперь вам нужно отрегулировать дверной косяк, убрав это количество снизу.

Будьте осторожны, чтобы вырезать правильный косяк. Тот, который будет на той стороне, где подоконник выше, нужно укоротить.

Если вы срежете не то, вам придется взять вдвое больше с другой стороны, чтобы исправить это, и если вы сделаете это, это, вероятно, будет означать, что косяки больше не подходят правильно в вашем черновом отверстии.

Совет Pro: Вы можете использовать ручную пилу или циркулярную пилу, чтобы вырезать косяк. Если вы используете циркулярную пилу, используйте лезвие с большим количеством зубцов, чтобы минимизировать раскалывание дерева во время работы.

Шаг 5. Закрепите раму шайбами ​​

Теперь вам нужно закрепить дверную раму на месте с помощью шайб. Поместите одну деревянную прокладку со стороны петель двери, а другую поместите за петлю в дверной коробке.

После этого поработайте вокруг рамы, добавляя дополнительные прокладки в различных точках, чтобы дверь надежно и надежно удерживалась на месте.

Во время работы продолжайте измерять уровень и продолжайте регулировку, пока рама не станет вертикальной.

Совет для профессионалов: Эта часть работы может занять немного времени, но важно работать осторожно и убедиться, что вы все делаете правильно, потому что от этого зависит правильная установка двери.

Шаг 6. Прикрутите раму на место

После того, как вы установили раму на место, вы можете использовать винты, чтобы закрепить ее на месте. Используйте винты в каждом месте, где вы разместили прокладки, чтобы надежно закрепить все это.

Вы также можете поставить регулировочные шайбы на шарниры. Таким образом, вы можете затем прикрутить их более длинными винтами, что придаст им дополнительный уровень прочности и жесткости.

Шаг 7. Установите дверь на место и проверьте ее

Теперь вы можете установить дверь на место. Установите дверцу на петли, используя подкладки под ней, чтобы при необходимости поддержать ее. Вставьте стержни петли и, если нужно, выбейте их молотком.

Теперь вы можете проверить дверь, чтобы узнать, правильно ли она открывается и закрывается.В идеале вам нужен зазор 1/8 дюйма вверху и вдоль боковой стороны, в то время как вы ищете зазор 1/16 дюйма на стороне петель.

Если зазоры сильно отличаются от этих, вам нужно будет снять дверь и внести необходимые корректировки. Продолжайте регулировать его по мере необходимости, пока не получите нужный результат.

Совет для профессионалов: Иногда у вас могут возникнуть проблемы с выравниванием петель двери. Если это произойдет, вы можете немного ослабить винты, чтобы получить больше свободы.Это позволит вам выровнять петли, после чего вы сможете снова затянуть винты.

Шаг 8. Установите накладку и отделку.

Если дверь на месте, открывается и закрывается правильно, теперь вы можете установить накладку и закончить ее. Слегка отшлифуйте накладку и при необходимости покрасьте. Возможно, вам также понадобится установить дверную ручку, и в этом случае вы можете сделать это сейчас.

Дополнительные профессиональные советы по установке двери

Вот несколько дополнительных профессиональных советов, которые помогут вам добиться успеха в работе.

• Если возможно, выберите предварительно подвесную дверь

Если вы выберете предварительно подвешенную дверь, это немного упростит работу. С предварительно подвешенной дверью вам просто нужно сосредоточиться на том, чтобы все было выровнено, и позаботьтесь о прокладке, что упростит достижение успешной посадки.

• Изоляция внешних дверей пенопластом

Рекомендуется изолировать внешние двери, заполнив зазор между грубым проемом и дверной коробкой пенопластом.

Нанесите пену с помощью специального пистолета для вспенивания. Уловка состоит в том, чтобы использовать ровно столько, чтобы заполнить зазор, но не слишком много, чтобы оно расширялось и выливалось из зазора.

Это то, что, вероятно, потребует некоторой практики, поэтому начинайте медленно, пока не привыкнете.

При установке обшивки вы также можете подумать о добавлении уплотнения, чтобы все более надежно удерживать на месте, а также для создания уплотнения между обшивкой и стеной.

Сложная работа, но выполнимая, если знаешь, как

Как видите, развешивание двери может быть сложной задачей, но если вы знаете, что делаете, и тщательно выполняете каждый шаг, нет причин, по которым вам не следует этого делать. не смогу это сделать.Главное — тщательно все измерить и обратить особое внимание при установке прокладок.

После этого, когда косяки и жатка будут на месте, поднять дверь должно быть легко, и если вы все сделали правильно, вы обнаружите, что у вас нет проблем с ее открытием или закрытием. Кроме того, вы также сэкономите немного денег, не платя профи.

Монтаж металлоконструкций своими руками

Вы убедитесь, что эта работа идеально сочетается с строительной системой Absolute Steel.

• Полные и хорошо иллюстрированные инструкции.
• Простые в обращении детали для меньшего износа пользователя.
• Инструменты для сборки найти несложно.
• На большинстве типоразмеров нет громоздкого и большого подъемного оборудования.
• Полная серия пошаговых видеороликов, доступная по телефону или планшету на рабочем месте.

Мы проектируем все наши стальные строительные комплекты так, чтобы они были удобны для самостоятельного использования. Каждый структурный комплект поставляется с полными инструкциями.Наши инструкции просты для выполнения и хорошо иллюстрированы, поэтому легко увидеть, о чем идет речь, на каждом этапе пути.

Мы поставили наши строительные системы людям со всего этого континента и в пять стран за границу, и ни у кого не было проблем с процессом сборки — от матери-одиночки и ее 12-летнего сына до мужей и жен, государственных компаний по техническому обслуживанию / управлению объектами. , рядовой — список обширный. Тысячи раз доказано, что неквалифицированный персонал может легко собрать нашу продукцию.

Если вы хотите увидеть некоторые из металлических зданий, которые построили наши клиенты, загляните в нашу галерею металлических строений своими руками.

Или, если вы решите, чтобы кто-то собирал его для вас, хороший разнорабочий должен обладать более чем достаточной компетенцией для выполнения этой работы. Таким образом, независимо от того, будете ли вы делать это самостоятельно, наняв помощника или подрядчика, вы сэкономите время и деньги, что имеет хороший экономический смысл. Вы всегда можете попросить своего мастера или подрядчика просмотреть наши видеоролики «Сделай сам» и отзывы клиентов.

Видео по установке металлических зданий своими руками

Единственные инструменты, которые вам понадобятся для вашего гаража

В большинстве случаев покупка новых инструментов не является проблемой. Конструкции Absolute Steel идут вместе с инструментами, которые у многих строителей DIY уже есть под рукой или которые могут легко арендовать или купить; ни один из них не является специализированным дорогостоящим инструментом.

Пошаговая инструкция

На рисунках ниже показана сокращенная версия этапов установки, связанных с самостоятельной сборкой.Если вам нужна помощь в принятии решения, позвоните одному из наших представителей гаражного комплекта по телефону 1-877-833-3237. Если вам больше нравится «покажи мне», взгляните на нашу серию видео по установке на http://support.absoluterv.com.

Ваша рама и панели поставляются в аккуратно связанном комплекте.
Все детали обрезаны по размеру и скользят вместе, как модельный комплект.

Шаг 1

Базовая установка рельса

Шаг 2

Крыша и стенки рамы в сборе и размещение

Шаг 3

Установите горизонтальные опоры (некоторые модели)

Шаг 4

Оконные и дверные коробки

Шаг 5

Установите панели и отделку

Шаг 6

Добавьте двери и наслаждайтесь своей новостройкой!

Отзыв одного из наших счастливых клиентов:

Привет, Дин,

Мы собрали наше первое здание Absolute Steel.Когда мы впервые начали наши разговоры и анализ ваших продуктов, я должен признать, что мы были немного скептически настроены, не имея возможности увидеть возведенное здание, живущее так далеко. Все решения нам приходилось принимать на основе фотографий и переписки.

Я занимаюсь строительством стальных конструкций почти 30 лет, и мне всегда приходилось вносить некоторые исправления или устанавливать на месте предварительно спроектированные здания.

Получив наши строительные пакеты от вашей компании, я был приятно удивлен вниманием и качеством, которые были вложены в упаковку и маркировку каждого здания, но настоящее испытание еще не наступило.

Мы начали со сборки стандартного навеса размером 20 x 20; мы не нарушили инструкции, так как это был очень ветреный день. Сборка прошла очень хорошо, настолько хорошо, что парень, помогавший мне, пошел позвонить, и когда он вернулся через 25 минут, я собрал весь каркас и был готов к работе. Мы построили это здание, и все сказали, что это легко! Я сказал, что да, но сейчас мы полностью строим — тогда посмотрим.

Затем мы построили целое здание и обшили его.

НУ, я должен сказать, все здание собрано вместе, как ваши видео-шоу, ЭТО ДЕЙСТВИТЕЛЬНО ПРОСТО.

Поздравляем вас и вашу компанию, мне действительно было приятно иметь дело с Absolute Steel. Вы доставили товар, который был таким же, как показано. Товар отличного качества, профессионально доставлен от корреспонденции до заказа до доставки.

Продолжайте в том же духе, я хочу, чтобы все компании могли делать то, что они проповедуют!

С уважением

Дуг Уэббер
Scotia Metal Products
Burnside, NS
Канада

«Сделай сам» — это сэкономленные деньги и хороший повод насладиться барбекю с вашими помощниками и полюбоваться вашим новым гаражом, когда он будет закончен!

Хотите настоящего человека?

Пожалуйста, позвоните нам по бесплатному телефону 1-877-833-3237

с любыми вопросами или предложениями! Мы здесь, чтобы помочь.

Обслуживание клиентов и цены доступны с 8:00 до 17:00 по аризонскому времени с понедельника по пятницу.

Save

Как установить и обслуживать фасад из проволочной сетки

Фасад из проволочной сетки может обеспечить характеристики конструкции, отличные от любого материала. При внедрении фасада в процесс архитектурного проектирования необходимо учитывать несколько факторов. Процесс монтажа фасада — один из важнейших из этих факторов.

Тем не менее, как выглядит установка фасада из проволочной сетки?

Работая с архитектурной сеткой более 20 лет, W.S. Команда экспертов Тайлера обладает опытом, необходимым для того, чтобы ваши проекты вызывали трепет у клиентов и зрителей.

В этой статье мы разберем многие компоненты фасада из проволочной сетки, предоставим пошаговое руководство по установке и поделимся некоторыми советами по обслуживанию, которые сохранят ваш фасад как новый на десятилетия.

Что такое фасад из проволочной сетки?

Фасад из проволочной сетки лучше всего описать как — ассортимент сетчатых панелей, которые улучшают внешний вид конструкции, придавая ей уникальные характеристики. В зависимости от окружающей среды и области применения фасада он может обеспечивать несколько полезных качеств, включая защиту от солнца, возможность брендинга и защиту от падения.

В большинстве случаев фасады монтируются с помощью натяжных сетчатых панелей, то есть во всю высоту проекта, с опорой основания сверху и снизу панели.При этом заполненные панели, обрезанные по размеру, которые монтируются с использованием системы обрамления, могут применяться в качестве фасада, хотя они более широко используются для перил.

Чтобы получить более подробную информацию о фасаде из проволочной сетки, ознакомьтесь с нашей статьей: Что такое фасад из проволочной сетки?

Какие компоненты фасада из проволочной сетки?

Существует множество гаек, болтов и кронштейнов, которые позволяют фасадам из проволочной сетки сохранять свою архитектурную форму в течение многих лет.Среди этих различных частей наиболее важными являются основание, скоба, плоский профиль растяжения, нажимная пружина и промежуточная трубная стойка.

Подконструкция служит фундаментом фасада и крепится непосредственно к зданию. Эти рамы обычно изготавливаются из оцинкованной стали и имеют L-образный профиль.

Крепежные скобы — это скобы, расположенные вместе с верхним и нижним плоским профилем натяжения. Эти кронштейны предназначены для соединения сетчатой ​​панели с каркасом подконструкции.

Плоский натяжной профиль представляет собой зажим, размещенный сверху и снизу каждой сетчатой ​​панели. Эти зажимы позволяют легко прикрепить сетку и скобу.

В давлении пружины расположена в нижней раме субструктурной и обеспечивает безопасное средство натяжения сетки. Когда ветер ударяет по сетке, пружины обеспечивают сетке достаточную упругость, чтобы сохранить ее эстетически приятные качества без повреждений.

Наконец, промежуточные трубы предназначены для обеспечения дополнительной поддержки по всей длине фасада.Специальное размещение промежуточных трубок позволяет предотвратить смещение панелей и их повреждение.

Какие шаги необходимо сделать для подготовки здания?

Общий монтаж фасада из проволочной сетки — довольно простой процесс, и его легко выполнить с помощью подходящей команды. Тем не менее, есть несколько шагов, которые можно предпринять до получения вашей сетки, которые могут еще больше улучшить процесс установки.

Как правило, в здании уже есть каркасы подконструкции.Сюда входят как верхняя, так и нижняя рамы, а также промежуточные держатели для труб.

При этом сами промежуточные трубы также должны быть установлены до подъема сетки.

Наконец, вы захотите предварительно собрать скобу, чтобы она была готова принять сетку.

Чтобы представить все это в перспективе, допустим, вы проходите мимо 50-футового здания, которое готовится к установке фасада. Вы увидите предустановленные промежуточные трубы, каркасы L-профиля сверху и снизу, а также скобу, прикрепленную к каркасам.

Выполняя эти шаги, подрядчику просто нужно будет поднять сетчатые панели и прикрепить их к основанию.

Как выглядит установка фасада из проволочной сетки?

Следует отметить, что установкой фасада из проволочной сетки занимается выбранный вами внешний подрядчик, а не поставщик проволочной сетки. Для обеспечения успешной установки подрядчик должен выполнить следующие действия:

1. Прикрепите болты с скобами к верхнему плоскому натяжному профилю, оставив два отверстия для болтов с головкой под скобу.Эти два отверстия будут использоваться подъемными инструментами при подъеме сетки.
2. Используя прилагаемые самоконтрящиеся гайки, прикрепите болты с головкой к плоскому профилю натяжения.
3. Поместите рулон сетки в опору и прикрепите подъемные инструменты к отверстиям натяжного профиля, упомянутым в шаге 1.
4. С помощью крана или сборщика вишен поднимите рулон, который автоматически развернется внутри люльки. Чтобы избежать движения при раскручивании, прикрепите веревку к обоим концам дна, и два помощника должны направлять сетчатый рулон.
5. Прикрепите верхние болты с скобами к верхнему профилю основания. ПРИМЕЧАНИЕ. Убедитесь, что пластиковые изолирующие втулки на месте для защиты от биметаллической коррозии.
6. Используйте те же методы, что и в шагах 1, 2 и 5, чтобы прикрепить нижние болты скобы.
7. Сожмите нажимные пружины в профиле нижней части основания, чтобы предварительно натянуть проволочную сетку. Используйте предоставленные значения сжатия (измеряются только между шайбами), чтобы обеспечить равномерное натяжение.
8. При использовании промежуточных трубок оберните соединители проводов вокруг трубки и прикрепите их к задней части сетки.

Чтобы получить более подробную информацию о процессе установки, загрузите наше Руководство по установке и обслуживанию.

Сколько стоит установка?

Есть несколько факторов, которые могут повлиять на стоимость установки фасада из проволочной сетки. Например, затраты на рабочую силу станут основным вкладом в общую стоимость проекта.

Что такое трудовое законодательство? Профсоюз рабочих или не профсоюз? Это лишь некоторые из вопросов, которые следует учитывать при попытке учесть архитектурный фасад в рамках своего бюджета.

Еще один фактор, связанный с общей стоимостью, — это количество устанавливаемых панелей. Естественно, если вы устанавливаете фасад в большом здании площадью 80 000 квадратных футов, это будет стоить намного дороже, чем установка фасада в здании площадью 25 000 квадратных футов, поскольку для этого потребуется больше панелей.

В среднем установка фасада из проволочной сетки будет стоить от 10 до 15 долларов за квадратный фут.

Как ухаживать за фасадом из проволочной сетки?

После установки фасада из проволочной сетки требуется минимальное обслуживание. Фактически, регулировка натяжения не требуется при правильной установке; однако обязательны ежегодные визуальные проверки.

Что касается очистки, то качество сетки из нержавеющей стали позволяет смыть большую часть мусора дождем.Если дождя недостаточно, можно использовать моечную машину , если оператор держит ее на расстоянии не менее одного фута.

Безворсовые полотенца также можно использовать, если грязь высохла.

Станьте экспертом по архитектурным сеткам вместе с нами

Фасад из проволочной сетки — это серия панелей из проволочной сетки, собранных вместе, образующих единственную в своем роде конструктивную эстетику.

Несмотря на то, что для строительства фасада используются десятки элементов, основание, скоба, плоский профиль растяжения, нажимная пружина и промежуточная труба являются ключевыми компонентами, о которых вам необходимо знать.При этом вы также должны знать, что установка фасада выполняется сторонним подрядчиком по вашему выбору, а не поставщиком сетки.

Здесь, в W.
