Узел подмеса своими руками: схема термосмесительного узла подмеса, как работает, самодельная смесительная группа, насосный узел смешивания

Автор: alexxlab -

Содержание

схема термосмесительного узла подмеса, как работает, самодельная смесительная группа, насосный узел смешивания

Содержание:

Назначение термосмесительного узла для теплого пола заключается в поддержании нужной температуры в системе посредством перемешивания теплоносителя, идущего от котла и из обратки. Его можно сделать собственноручно, но при условии соблюдения определенных требований.


Зачем нужен смеситель и как работает он

Прежде всего, домашнему мастеру нужно разобраться с принципом работы смесительного узла теплого пола. Сферой его использования является только конструкция водяного теплого пола.

Схема обогрева включает котел, греющий жидкость, отопительные контуры и радиаторы. Агрегат обычно нагревает теплоноситель до 95 градусов. При этом идеальной считается температура не более 31 градуса, поскольку для комфортного передвижения по напольной поверхности она не должна быть горячей или холодной.


Также следует обращать внимание на:

  • вид и толщину напольного покрытия;
  • высоту цементной стяжки, в которой уложены трубы.

С учетом вышеизложенного ясно, что для отопительных контуров больше всего подходит температура рабочей среды в пределах от 35 до 55 градусов. Но жидкость в котле слишком горячая. Поэтому для понижения степени нагрева задействуют узел подмеса, в котором осуществляется смешивание воды, имеющей высокую и низкую температуры.

Уже в охлажденном состоянии теплоноситель поступает в трубопровод пола. Теплоснабжающая система благодаря наличию смесителя функционирует корректно и без проблем. Кстати, имеются такие полы с обогревом, которые работают и без этого устройства. Но их оснащают смесительным узлом для котла, и тогда рабочая среда нагревается до оптимального температурного показателя.

Схема подсоединения термосмесительного узла

Чтобы конструкцию напольного покрытия с обогревом подсоединить к котлу, работы производят согласно схеме смесительного узла теплого пола, зависящей от отопительной системы, которая может быть однотрубной или двухтрубной. Для однотрубного варианта нужно постоянно держать байпас открытым, а для двухтрубного нет.


Проект может быть как элементарным, так и содержать ряд дополнительных устройств. В любом случае для коллекторной группы нужно устанавливать термостаты, клапаны и приборы, управляющие расходом среды. Перемешивание теплоносителя можно осуществлять либо на всех отводах от коллектора, или же перед ними.

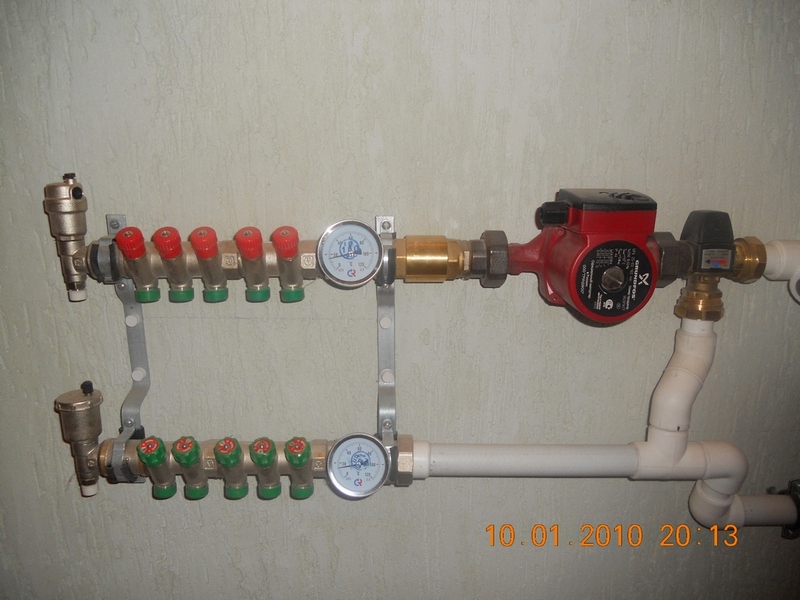

Сборка смесительного узла своими руками

Поскольку на них высокие цены, многим хозяевам выгоднее собирать смесительный узел для теплого пола своими руками. Помимо этого, иногда невозможно отыскать регулятор, имеющий необходимое число входов. В такой ситуации нужно приобрести гребенки и установить их собственноручно.

Чтобы собрать узел, необходимо подготовить:

  • клапан двух- или трехходовой;
  • ручной воздухоотводчик;
  • особые гайки;
  • зажимы;
  • клапан обратки;
  • шаровой кран;
  • тройники;
  • циркуляционное насосное оборудование;
  • устройства для измерения температуры.

Работа производится поэтапно:

  1. Изготовление коллектора. Собрать его можно путем спайки тройников из полипропилена, либо скручиванием тройников, при этом их диаметр должен быть равен ¾ дюйма. При применении технологии спайки стоимость коллектора получится дороже, так как на все ответвления гребенки следует устанавливать МРН, имеющую высокую цену. Лучшим выбором считается использование тройников – их нужно правильно подобрать. Для гребенки хорошо подойдут детали с одним внутренним концом и двумя внешними. Их скручивают между собой с использованием пакли.
  2. Создание гидрострелки. Ее можно изготовить и без трехходового крана. Для этого достаточно задействовать регулировочный кран, применяемый для отопительных радиаторов. Также потребуются 2 тройника как в случае с гребенками и 2 соединительных ниппеля, имеющих наружную и внутреннюю резьбу, длиной 50 сантиметров. Сборку выполняют на пакле: с обеих сторон крана вкручивают ниппели, а потом к ним присоединяют по одному тройнику.
  3. Монтаж насоса. Сделать своими руками насосный узел для теплого пола нельзя — его можно только приобрести (прочитайте: «Для чего нужен насосно смесительный узел для теплого пола – принцип работы, выбор, правила установки»). Насос монтируют внизу гидрострелки, путем использования разъемных соединений, имеющихся в комплекте. Его также можно задействовать вместо гидрострелки и он будет функционировать не хуже ее.
  4. Подсоединение к гребенкам гидрострелки. Желательно применить разъемные соединения. Если насос является отдельным узлом, тогда нужен патрубок. Его протяженность должна равняться этому же параметру у насоса. Патрубок размещают на подаче, а к нему подсоединяют коллектор – именно по данной причине использовать насосное оборудование вместо гидрострелки экономичнее. Далее гребенки комплектуют кранами Маевского, регулировочными клапанами, или автоматикой для сброса воздуха.

Затем самодельный смесительный узел для теплого пола помещают в особый шкаф и подключают к отопительной конструкции. Присоединяют его при помощи отсекающих кранов. Точно также производится соединение узла и теплого пола. Чтобы не возникла путаница, надо соблюдать раскладку — подачу и обратку каждого сегмента следует подключать последовательно. Также нужно подсоединить к насосу электроснабжение.

Настройка узла подмеса

Когда завершен монтаж смесителя, приступают к проверке его пригодности к работе. Обычно это занимает больше времени, чем сама установка.

Последовательность действий следующая:

  1. Сначала снимают сервопривод. Это требуется сделать, чтобы в процессе настройки предотвратить его влияние на узел смешивания для теплого пола. Устанавливают перепускной клапан на последнее деление, чтобы он случайно не сработал при настройке и был в абсолютном бездействии.
  2. Затем приступают к уравновешиванию контуров. Прежде всего, закрывают радиаторный контур, а точнее запорный балансировочный вентиль, расположенный на первой линии.
    С клапана удаляют крышку и перемещают его шестигранным ключом по часовой стрелке в конец. Когда настраивают смесительный узел — контуры теплого пола балансируют с использованием специальных клапанов. При наличии одной линии, производить уравновешивание не надо.
  3. В случае необходимости настройки регуляторы открывают на максимум. Клапан запирают в контуре до наилучшего размера, добиваясь наибольшего уклонения от расхода.
  4. Согласно данной схеме выполняют регулировку линий обогрева в целом. Когда расходные данные при балансировке сбиваются, их снова настраивают. Если при открытых вентилях не удается отрегулировать расход, тогда увеличивают рабочую скорость насоса.
  5. Далее предстоит увязать насосно — смесительный узел для водяного теплого пола с другими элементами системы. Для этого приоткрывают радиаторный запорный клапан, который был закрыт до начала настройки. Его раскрывают на величину, которая соответствует оптимальному расходу носителя тепла.
  6. Для контроля над ним используют расходомеры. Кроме этого, настройку можно осуществить посредством возвратного хода в системе. Далее на перепускном клапане устанавливают вентильное давление. Оно должно быть не более 10% от наивысшего давления в насосе. Клапан активизируется, когда агрегат начинает нагнетать давление при минимальном расходе воды. Читайте также: «Как устроен смеситель для теплого пола – принцип работы, виды, правила установки».

Особенности устройства смесительной группы

Простой смесительный узел для теплого пола в типовой комплектации состоит из таких элементов:

  • вентилей — термостатических и настроечных;
  • термостатической головки;
  • устройства температурного контроля;
  • насоса.

Оба вида смесителей с двух- и трехходовыми клапанами смешивают холодный и горячий теплоноситель, формируя постоянный круговорот.

Двухходовой клапан снабжают термической головкой, имеющей датчик, который в реальном времени проверяет температуру и в случае необходимости приостанавливает подачу воды от котла. Нагретая жидкость начинает поступать, если остывает при смешивании с потоком обратки. Данный вид клапана задействуют для помещений площадью, не превышающей 200 «квадратов».

Трехходовой клапан отличается значительной пропускной способностью. Его используют для больших и просторных помещений, где отопительная система насчитывает немало контуров, а также применяют контроллеры окружающего пространства.

Внешние датчики температуры теплого пола

Подобные устройства используют для отопительных систем для обеспечения автоматической регулировки степени нагрева теплоносителя в зависимости от погоды. Например, когда снаружи дома становится холодно, поступает сигнал на повышение температуры нагрева воды.


В случае теплой погоды, датчик сигнализирует о потеплении и о том, что следует понизить температурные параметры. Конструкционное решение предполагает возможность поворота на 90 градусов. Контроллер насчитывает 20 участков и мониторит погоду снаружи дома.

Если температура жидкости ей не соответствует, тогда вентиль разворачивается на требуемое число делений. Сделать это можно и собственноручно, но с погодным датчиком отслеживать температуру за окном намного удобнее.

Преимущества обогрева пола с подмесом

Когда имеется узел подмеса для теплого пола, система обогрева имеет немало плюсов:

  1. Комфортное проживание. Это возможно по причине поступления тепловой энергии в результате излучения, а не конвекции. Кроме этого напольная поверхность и помещения обогреваются равномерно. В комнатах нет мостиков холода и чересчур горячих батарей. Все эти обстоятельства способствуют созданию комфортной и здоровой атмосферы и отсутствию пыли. Напольная поверхность всегда сухая, на ней отсутствует среда питания для клещей, плесени и иных вредных микроорганизмов.
  2. Финансовая выгода. При правильном монтаже трубок и эффективном функционировании конструкции можно значительно сэкономить на обогреве домовладения. Доказано, что в квартирах расходуется меньше электроэнергии примерно на 30% при условии, что у потолка стандартная высота.
  3. Безопасная эксплуатация. Это обстоятельство имеет немаловажное значение для помещений, в которых постоянно присутствуют люди. Благодаря функционированию системы с обогревом напольного покрытия и тому, как работает смесительный узел для теплого пола, жильцы не имеют ожогов и других повреждений, которые можно получить при использовании, например, конвекторов или масляных радиаторов.
  4. Гигиена. Система водяного пола, оснащенная смесителем, позволяет периодически производить дезинфекцию финишного напольного покрытия. Его можно очищать моющими средствами и водой. Данная система отопления идеально подходит для помещений с повышенными требованиями к гигиене. Например, водяной пол со смесительным узлом монтировать можно в больницах и детских дошкольных учреждениях.
  5. Удобство. Для водяной системы пола не требуется устанавливать в обогреваемой комнате дополнительные приборы. Все нужные для него элементы обычно помещают в кладовках. Поэтому при планировке интерьера помещения для них не выделяют место.

Особенности обустройства смесительных узлов

Смесительную группу для теплого пола своими руками, в которой теплая жидкость перемешивается с холодной, устанавливают рядом с калорифером. Если гидравлические элементы системы соединены при помощи эластичных трубок, тогда узел нужно прочно зафиксировать на стене.

Перед началом монтажа необходимо убедиться в наличие места для беспрепятственного доступа к деталям смесителя. Регулировочный клапан следует размещать в зоне вхождения теплоносителя в калорифер.

При выборе материала изготовления труб нужно удостовериться, что он способен выдержать температуру заходящей жидкости. Специалисты рекомендуют приобретать полимерную трубную продукцию. Следует помнить, что трубы из оцинковки запрещено использовать для гликолево-водных растворов.


Желательно, чтобы запорные элементы были сделаны из латуни и бронзы, трубки из черной стали, а насосное оборудование из чугуна. Стальные изделия для системы с внешней стороны в заводских условиях грунтуются и окрашиваются.

При выборе места расположения и присоединения узла нужно помнить о воздушных пузырях, которые могут появляться от отвода контура котла. Также нужно исключить возможность попадания воды или конденсата на элементы системы, находящиеся под напряжением.

С учетом вышеизложенной информации можно сделать вывод, что узел подмеса следует выбирать в индивидуальном порядке так, чтобы максимально обеспечить удобство пользования конструкцией обогрева напольной поверхности. Можно подобрать схему подключения самостоятельно или приобрести полностью готовую конструкцию.


ТеплоСпец

Как сделать подключение теплого пола к котлу – пошаговое руководство
Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Как запустить теплый водяной пол правильно – последовательность и порядок действий
В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его  в эксплуатацию состоит из нескольких этапов.

Как рассчитать площадь окраски чугунных радиаторов отопления
Чугунные батареи, прослужившие много лет, портят интерьер помещения  непривлекательным внешним видом. Дело в том, что со временем масляная краска на этих отопительных приборах начинает выцветать, слоиться и покрываться трещинами. Чтобы отреставрировать их поверхность, необходимо знать площадь чугунного радиатора отопления для покраски.

Какие алюминиевые радиаторы лучше – виды батарей из алюминия
Алюминиевые радиаторы обладают достойным внешним видом, у них доступная стоимость, а по степени теплоотдачи они занимают лидирующую позицию среди радиаторов, устанавливаемых в объектах недвижимости.

Как сделать буржуйку – варианты самодельных печей
Несложная в изготовлении печь — буржуйка зарекомендовала себя как эффективный отопительный агрегат, который широко используют для обогрева дачных построек, гаражей, возводимых строений разного назначения и других объектов недвижимости. Она является достойной альтернативой полноценной системы теплоснабжения.

Какая бывает термостойкая штукатурка для печей и каминов – виды огнеупорных смесей
В холодные зимние вечера приятно провести время около горящего очага. Но, чтобы он был безопасным в эксплуатации и являлся гармоничным украшением интерьера комнаты, необходимо использовать специально предназначенную для оштукатуривания печей и каминов смесь, которую называют жаропрочной, огне- и термостойкой.

Как рассчитать диаметр трубы для отопления – варианты и способы
Перед обустройством системы теплоснабжения с принудительной циркуляцией рабочей среды необходимо выбрать трубы. Их основной задачей является доставка определенного количества тепловой энергии к радиаторам. Поэтому надо понимать, как для отопления подобрать диаметр трубы, чтобы жить в доме было комфортно.

Какой камин для отопления загородного дома выбрать – виды, особенности
Поскольку современный камин является мощным агрегатом, с его помощью можно даже обогревать собственное домовладение. Безусловно, он по своей эффективности будет уступать системе теплоснабжения, работающей на газовом котле. Чаще всего камин для отопления загородного дома используют исключительно в качестве дополнительного источника теплой энергии.

Какие бывают солнечные системы отопления – виды, характеристики, особенности выбора
В большинстве регионов России на обогрев жилых домов тратятся огромные суммы. Это заставляет домовладельцев искать дополнительные возможности в этой сфере. Энергия солнечного излучения – это экологически чистое и бесплатное тепло. Применяя современные технологии, можно использовать солнечную энергию для обогрева помещений в регионах средней и южной части России.

Как подключается котел газовый и твердотопливный в одном – особенности установки
Особенностью твердотопливных котлов является необходимость загрузки дров для поддержания тепла в приборах отопления, для этого со стороны жильцов требуется постоянное внимание. Решением проблемы в такой ситуации можно назвать подключение теплоаккумулятора, установка дополнительного котла в систему отопления  или использование одновременно двух котлов: твердотопливного и газового.

Зачем нужна чистка газовой колонки и как её прочистить правильно
Наличие природного газа в регионе проживания делает более выгодным использование водонагревателей, которые работают на этом топливе. Подобные устройства удобны в использовании, экономичны и долговечны при условии своевременного технического обслуживания. Для эффективной работы теплообменник газовой колонки требует ежегодной чистки. Такой процесс вполне можно осуществить самостоятельно, если соблюдать правила очистки газовой колонки.

Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств
С наступлением отопительного сезона жители многоэтажных и частных жилых домов испытывают некоторые трудности с обогревом. Чтобы в каждой комнате квартиры было одинаково тепло, требуется регулировка температуры в приборах отопления.

Выбираем дрова для камина — какие лучше и практичнее
В последние годы все больше хозяев устанавливают у себя дома дровяные печи или камины. Такое решение обосновано как с практической стороны, поскольку топливо обходится сравнительно недорого, так и с точки зрения уюта – живой огонь всегда придает дому своеобразный и очень характерный комфорт. Чтобы камин работал нормально, для него нужно подбирать качественные дрова. О том, какие дрова для камина лучше, и пойдет речь в данной статье.

Как сделать отделку камина искусственным камнем – пошаговое руководство
Одним из самых распространенных облицовочных материалов для камина является искусственный камень. Популярность этого материала не случайна – у искусственного камня есть ряд положительных качеств, за которые он и ценится. Впрочем, слепо доверять популярности не стоит, ведь у любого материала есть и недостатки. В данной статье будут рассмотрены особенности искусственного камня и способы отделки камина данным материалом.

Как установить байпас в систему отопления – варианты и правила установки
В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Какие бывают бытовые газовые котлы отопления – виды, особенности, правила монтажа и эксплуатации
Самым популярным видом отопления на сегодняшний день является газовое, что обуславливается крайне низкой стоимостью топлива и сравнительно невысокой стоимостью отопительного оборудования. Выбор подходящего оборудования для обустройства индивидуального отопления может осложняться тем, что на рынке оно представлено в обширном многообразии. Чтобы не сталкиваться с проблемами при выборе, стоит рассмотреть бытовые газовые котлы подробнее и разобраться в характеристиках разных моделей котлов.

Как сделать подключение термостата к газовому котлу – теория и практика
Термостат представляет собой устройство, которое в автоматическом режиме регулирует работу отопительного котла. Регулировка осуществляется за счет отслеживания температуры воздуха в помещении, при изменении которой устройство повышает или снижает интенсивность отопления. Во многих современных котлах имеются интегрированные термостаты, но иногда приходится устанавливать их как дополнительное оборудование. В данной статье речь пойдет о том, как подключить термостат к газовому котлу.

Почему шумит циркуляционный насос отопления и как это исправить
В подавляющем большинстве частных домов обустраивается индивидуальная отопительная система. Такое решение является самым простым и логичным – к частным домам редко подводится централизованное отопление. К тому же, индивидуальные системы можно обустраивать по самым разным схемам и запускать отопление именно тогда, когда нужно.

Как промыть батарею отопления — инструкция
Эффективность любой, даже очень качественной отопительной системы в процессе эксплуатации постепенно снижается. Это значит, что при одинаковых исходных условиях в помещение попадает намного меньше тепла, то есть оно хуже обогревается. Зачастую причиной такого явления становится засорение радиаторов. Высокая температура теплоносителя, циркулирующего по отопительному контуру, а также низкое качество воды, приводит к образованию накипи, которая оседает на стенках радиаторов. Металл, из которого сделаны батареи, со временем начинает ржаветь. Мелкие частицы ржавчины и накипи смешиваются с циркулирующей водой и засоряют систему, снижая ее теплоотдачу. Далее в материале мы расскажем, как промыть батарею отопления, чтобы повысить ее эффективность, используя для этого подручные средства и простые методы работы.

Устройство газовой котельной в частном доме – требования, нормативы
Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.


ТеплоСпец

Как сделать подключение теплого пола к котлу – пошаговое руководство
Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Как запустить теплый водяной пол правильно – последовательность и порядок действий
В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его  в эксплуатацию состоит из нескольких этапов.

Как рассчитать площадь окраски чугунных радиаторов отопления
Чугунные батареи, прослужившие много лет, портят интерьер помещения  непривлекательным внешним видом. Дело в том, что со временем масляная краска на этих отопительных приборах начинает выцветать, слоиться и покрываться трещинами. Чтобы отреставрировать их поверхность, необходимо знать площадь чугунного радиатора отопления для покраски.

Какие алюминиевые радиаторы лучше – виды батарей из алюминия
Алюминиевые радиаторы обладают достойным внешним видом, у них доступная стоимость, а по степени теплоотдачи они занимают лидирующую позицию среди радиаторов, устанавливаемых в объектах недвижимости.

Как сделать буржуйку – варианты самодельных печей
Несложная в изготовлении печь — буржуйка зарекомендовала себя как эффективный отопительный агрегат, который широко используют для обогрева дачных построек, гаражей, возводимых строений разного назначения и других объектов недвижимости. Она является достойной альтернативой полноценной системы теплоснабжения.

Какая бывает термостойкая штукатурка для печей и каминов – виды огнеупорных смесей
В холодные зимние вечера приятно провести время около горящего очага. Но, чтобы он был безопасным в эксплуатации и являлся гармоничным украшением интерьера комнаты, необходимо использовать специально предназначенную для оштукатуривания печей и каминов смесь, которую называют жаропрочной, огне- и термостойкой.

Как рассчитать диаметр трубы для отопления – варианты и способы
Перед обустройством системы теплоснабжения с принудительной циркуляцией рабочей среды необходимо выбрать трубы. Их основной задачей является доставка определенного количества тепловой энергии к радиаторам. Поэтому надо понимать, как для отопления подобрать диаметр трубы, чтобы жить в доме было комфортно.

Какой камин для отопления загородного дома выбрать – виды, особенности
Поскольку современный камин является мощным агрегатом, с его помощью можно даже обогревать собственное домовладение. Безусловно, он по своей эффективности будет уступать системе теплоснабжения, работающей на газовом котле. Чаще всего камин для отопления загородного дома используют исключительно в качестве дополнительного источника теплой энергии.

Какие бывают солнечные системы отопления – виды, характеристики, особенности выбора
В большинстве регионов России на обогрев жилых домов тратятся огромные суммы. Это заставляет домовладельцев искать дополнительные возможности в этой сфере. Энергия солнечного излучения – это экологически чистое и бесплатное тепло. Применяя современные технологии, можно использовать солнечную энергию для обогрева помещений в регионах средней и южной части России.

Как подключается котел газовый и твердотопливный в одном – особенности установки
Особенностью твердотопливных котлов является необходимость загрузки дров для поддержания тепла в приборах отопления, для этого со стороны жильцов требуется постоянное внимание. Решением проблемы в такой ситуации можно назвать подключение теплоаккумулятора, установка дополнительного котла в систему отопления  или использование одновременно двух котлов: твердотопливного и газового.

Зачем нужна чистка газовой колонки и как её прочистить правильно
Наличие природного газа в регионе проживания делает более выгодным использование водонагревателей, которые работают на этом топливе. Подобные устройства удобны в использовании, экономичны и долговечны при условии своевременного технического обслуживания. Для эффективной работы теплообменник газовой колонки требует ежегодной чистки. Такой процесс вполне можно осуществить самостоятельно, если соблюдать правила очистки газовой колонки.

Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств
С наступлением отопительного сезона жители многоэтажных и частных жилых домов испытывают некоторые трудности с обогревом. Чтобы в каждой комнате квартиры было одинаково тепло, требуется регулировка температуры в приборах отопления.

Выбираем дрова для камина — какие лучше и практичнее
В последние годы все больше хозяев устанавливают у себя дома дровяные печи или камины. Такое решение обосновано как с практической стороны, поскольку топливо обходится сравнительно недорого, так и с точки зрения уюта – живой огонь всегда придает дому своеобразный и очень характерный комфорт. Чтобы камин работал нормально, для него нужно подбирать качественные дрова. О том, какие дрова для камина лучше, и пойдет речь в данной статье.

Как сделать отделку камина искусственным камнем – пошаговое руководство
Одним из самых распространенных облицовочных материалов для камина является искусственный камень. Популярность этого материала не случайна – у искусственного камня есть ряд положительных качеств, за которые он и ценится. Впрочем, слепо доверять популярности не стоит, ведь у любого материала есть и недостатки. В данной статье будут рассмотрены особенности искусственного камня и способы отделки камина данным материалом.

Как установить байпас в систему отопления – варианты и правила установки
В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Какие бывают бытовые газовые котлы отопления – виды, особенности, правила монтажа и эксплуатации
Самым популярным видом отопления на сегодняшний день является газовое, что обуславливается крайне низкой стоимостью топлива и сравнительно невысокой стоимостью отопительного оборудования. Выбор подходящего оборудования для обустройства индивидуального отопления может осложняться тем, что на рынке оно представлено в обширном многообразии. Чтобы не сталкиваться с проблемами при выборе, стоит рассмотреть бытовые газовые котлы подробнее и разобраться в характеристиках разных моделей котлов.

Как сделать подключение термостата к газовому котлу – теория и практика
Термостат представляет собой устройство, которое в автоматическом режиме регулирует работу отопительного котла. Регулировка осуществляется за счет отслеживания температуры воздуха в помещении, при изменении которой устройство повышает или снижает интенсивность отопления. Во многих современных котлах имеются интегрированные термостаты, но иногда приходится устанавливать их как дополнительное оборудование. В данной статье речь пойдет о том, как подключить термостат к газовому котлу.

Почему шумит циркуляционный насос отопления и как это исправить
В подавляющем большинстве частных домов обустраивается индивидуальная отопительная система. Такое решение является самым простым и логичным – к частным домам редко подводится централизованное отопление. К тому же, индивидуальные системы можно обустраивать по самым разным схемам и запускать отопление именно тогда, когда нужно.

Как промыть батарею отопления — инструкция
Эффективность любой, даже очень качественной отопительной системы в процессе эксплуатации постепенно снижается. Это значит, что при одинаковых исходных условиях в помещение попадает намного меньше тепла, то есть оно хуже обогревается. Зачастую причиной такого явления становится засорение радиаторов. Высокая температура теплоносителя, циркулирующего по отопительному контуру, а также низкое качество воды, приводит к образованию накипи, которая оседает на стенках радиаторов. Металл, из которого сделаны батареи, со временем начинает ржаветь. Мелкие частицы ржавчины и накипи смешиваются с циркулирующей водой и засоряют систему, снижая ее теплоотдачу. Далее в материале мы расскажем, как промыть батарею отопления, чтобы повысить ее эффективность, используя для этого подручные средства и простые методы работы.

Устройство газовой котельной в частном доме – требования, нормативы
Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.


Смесительные узлы для теплого пола

На чтение 6 мин Просмотров 1.4к.

Пол с подогревом давно не представляет собой предмет роскоши. Данная система низкотемпературна, по этой причине узел — это незаменимая часть данной конструкции.

Сущность смесительного узла для теплого пола

Модуль подмеса — это устройство, которое контролирует понижение температуры теплоносителя. Применяется она исключительно для водного типа конструкций.

Смесительный узел включает в себя регулирующий клапан и циркуляционного насоса. Клапан требуется для контроля количества поступаемой горячей воды. Следует так же уточнить, горячая вода и более холодная вода смешиваются именно в нем. В тот момент, когда температура становится выше установленной, отмыкается клапан и происходит смешение холодной воды с горячей.

Температура поверхности располагается я в пределах 20-27°C (в том случае, если основное отопление перекладывается на радиаторы). Если система теплого пола используется для обогрева всей квартиры, её верхний предел определяется санитарными нормами: 31°.

Если котельная установка нагревает воду не исключительно для горизонтальных поверхностей, то коммутация смесителей необходима.

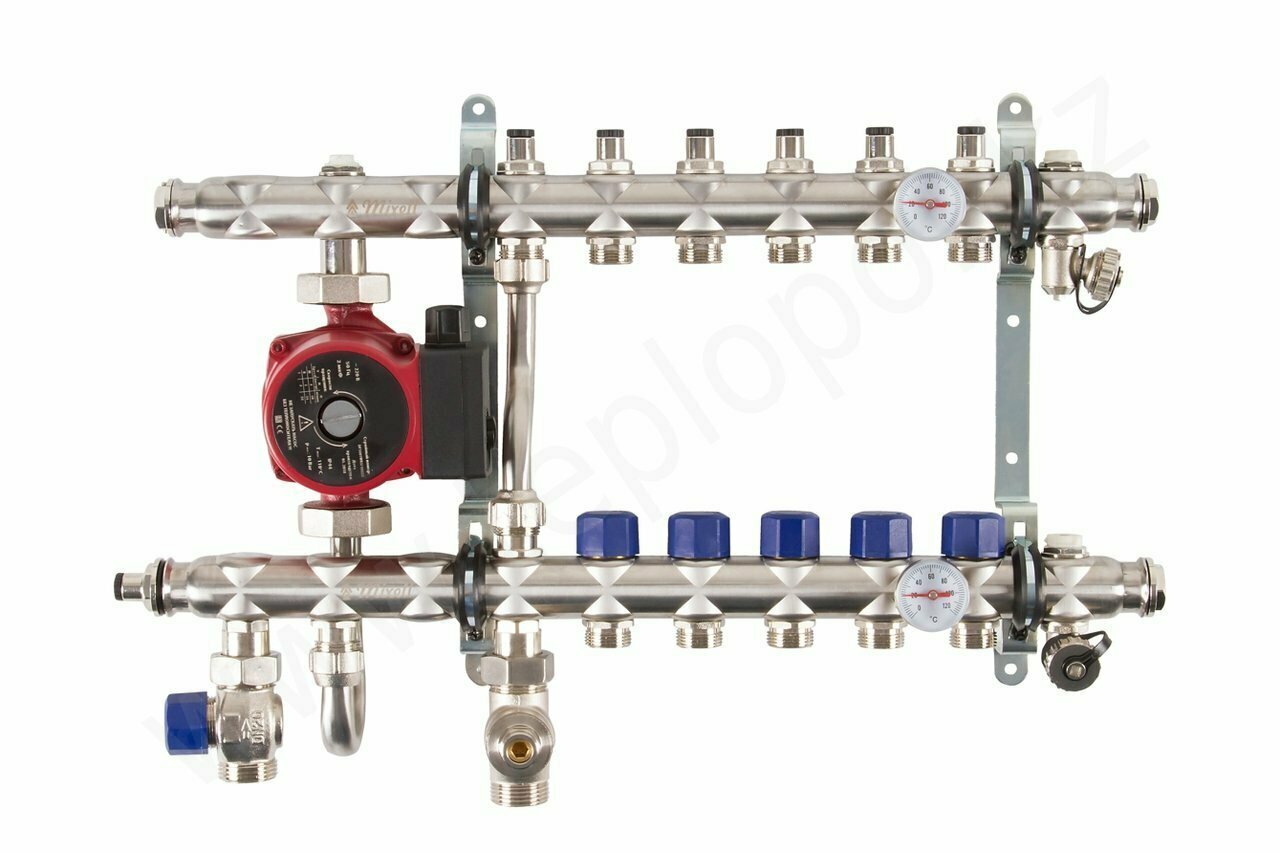

Насосно-смесительный узел (НСУ)

НСУ — устройство, которое служит для образования круговорота воды с заданной температурой

1. Коллекторный блок — это готовая система, предназначенная для подключения нескольких веток теплого пола к одному СУ. Такой блок объединяет в себе дающий и обратный коллекторы. Каждый коллекторный блок предназначен для определенного количества Вт. поэтому обязательно при покупке уточняйте значение.

2. Насос незаменим для циркуляции воды по системе отопления. Горячая вода смешивается с остывшей и вынуждает двигаться крыльчатку насоса. Он смешивает два типа воды, проталкивая их по системе. Если площадь отопления мала, то клапан отворяют, и потребление остывшей воды увеличивается. В случае с большой площадью требуется больше петель теплого пола, следовательно, клапан прикрывают.

3. В большинстве моделей НСУ смеется вентиль с термостатом, который предназначен для контроля стабильной температуры. Вентиль является погодозависимым узлом регуляции. Если ваше отопление обособлено от уличной температуры, то четкая настройка вентилю не требуется, по этой причине можно использовать 2-х ходовой клапан. В остальных случаях вам понадобится 3-х ходовой. Существуют автоматические вентили, которые можно запрограммировать на понижение температуры в определенные часы времени. Например, в случае, если вы уезжаете на работу). Автоматические клапаны наиболее оправданы и легки в эксплуатации.

4. регуляторы расхода.

  • поплавковый тип. Это прозрачный стаканчик, на котором изображена шкала значений расхода (обычно от 1 до 5 литров в минуту). В колбе находится алый поплавок, который под давлением поднимается на нужную отметку. Недостатки таких регуляторов: придется делать расчетный проект, чтобы указать правильные данные, а также колбы быстро покрываются налётом накипи из-за чего значения становятся не пригодны.
  • балансировочный клапан, снабженный шкалой (обычно от 1 до 10) пропорционально- зависящей от длины трубы. Этот прибор интуитивно понятен в настройке: во время укладки трубы записывается длина каждого контура, после чего во время настройки выставляются балансиры пропорционально каждой отметке. (отметка 10 — это самая большая длина, 1 — самая меньшая).

5. Смесительные клапаны — устройства с разгруженным конусом, который позволяет применять при высоком перепаде давления с маломощными приводами. Направление потока рабочей среды изображено на корпусе клапана. для двухгодового клапана вход и выход: А и В, для трехгодового выход АВ. Монтаж клапана осуществляется согласно инструкции.

  • Двухходовой клапан пропускает воду только в одном направлении при обратной установке клапан не будет корректно работать или вообще выйдет из строя.
  • Трехгодовой клапан представляет собой конструкцию с тремя отверстиями: два входа, один выход. Клапан удерживает температуру теплоносителя на выходе, в заданных пределах.

Основные схемы узлов подмеса

Подобные схемы необходимы для того, чтобы собрать узел подмеса своими руками.

Номинальная S 20-25 метров в квадрате. Ручная регулировка температуры.

6 — соединители устанавливаются при подключении к радиаторы трубам

10 — соединение трубы от нагревательного котла

11 — из контура

Те же условия, но автоматический тип регулировки

Площадь 60 метров в квадрате. Регулировка автомат.

3 — подача воды

12 — место монтировки контуров

клапан направить «+» в направлении котла.

Цена смесительных узлов

Средние расценки самых популярных марок. (Актуальность конец 2015 года)

Каким образом можно своими руками соорудить смесительный узел

Перед установкой тщательно изучите инструкцию

Советы профессионалов:

  • Обозначить возможность свободно дотягиваться до вентилей, клеммных коробок насосов, электроприводов, регулирующих клапанов.
  • Устройство вывода воздуха следует установить там, где могут появиться воздушные пузыри
  • Не упускать из виду данные температуры теплоносителя при покупке контурных труб
  • Постарайтесь не устанавливать поток жидкости на участках с минусовой температурой. Если невозможно полностью это исключить, то стоит свести к минимуму.
  • Балансировочный вентиль закроется при если установить границы максимального уровня температуры
  • На элекродеталях устройства недопустимо попадание любой жидкости
  • в первую очередь собирается узел, а за ним электроприводы регулирующих клапанов. Затем подается питание.

Схема подключения

Главное в технологии — монтаж термометров, встраиваемых в падающий и возвратный клапан. Они выполняют — контроль нагрева воды. Предохранительный клапан -это терморегулятор. Помните, что главная ошибка установки — неправильное расположение смесительных узлов (задом на перед или вверх ногами)

Место установки, конечно, можно выбрать так, как вам удобно, но лучшие варианты это — жилое помещение, специальный коллекторный бокс, котельная. Но для лучшего распределения давления, а также вашего личного удобства, устанавливать по возможности ближе к нагревателю.

Тонкости монтажа

  • Любой смесительный узел должен доходить до основания теплого пола.
  • Допускается и лево и правосторонняя коммутация.
  • В комнатах с S меньше 20 квадратных метров коллекторную группу необходимо присоединять к краю радиатора.
  • Обязательно в конце установки сделайте пробное включение, чтобы установить пропускную мощность согласно вашему комфорту.

Уличные температурные датчики(метеодатчики)

Главная функция погодозависимых контроллеров — автоматическое регулирование температуры системы отопления на основании температуры окружающей среды. Регулярность замеров может быть выстроена автоматически (производителем) или вручную.

Средний показатель равен 20с. Если случится превышение или понижение заданных параметров контроллер перемещает заслон вентиля на 4°30’. При установке метеодатчика, вы можете забыть о «безостановочном» ручном контроле отопления.

Каждый смесительный узел имеет несколько модификаций и вариантов монтажа. Но помните, браться за сборку будучи новичком опасно для купленной вами техники. Это может привести к поломке деталей или неправильной сборке, поэтому рекомендуется приобрести уже готовую систему.

Как работает смесительный узел для теплого пола?

Чаще всего, при выборе системы теплого пола используется водяная система отопления, одним из основных элементов которой считается смесительный узел для теплого пола. С его помощью обеспечивается нормальное функционирование системы, работающей в низкотемпературном режиме. Достигается это благодаря смешению горячего теплового носителя с обраткой.

Устройство и принцип работы

Если представить себе схему смесительного узла теплого пола, то состоит он из клапана и насоса. Зачастую встречаются более расширенные варианты комплектаций.

Насос может быть вмонтирован на самом отопительном агрегате, но мощности его будет мало. Для системы обогрева пола придется устанавливать отдельную насосную установку на узел. С его помощью температура воды будет легко регулироваться и с 90 градусов снижаться до 35 – 50.

Кроме этого, смеситель обязательно снабжается предохранителем, отключающим насос, когда температура подающейся воды превысит установленную норму.

Труба для обратного хода воды, температура которой составляет 40 градусов, проходит от коллектора. На обратке встроен обратный клапан, предотвращающий движение воды в обратном направлении.

Как выглядит смесительный узел для теплого пола

А как работает узел подмеса теплового пола? После того, как терморегулятор сработает, автоматически откроется заслонка, чтобы подмешать более холодный носитель, находящийся в обратке. Нормализовав температурный режим, заслонка закроется.

Разновидности

Основной элемент насосно-смесительного узла для теплого пола – двухходовой или трехходовой клапан.

Двухходовой тип

Этот вариант имеет датчик жидкости, вмонтированный в головку термостата. Его основным предназначением является контроль температурного режима воды. Клапан перекрывается с помощью головки, перекрывающей поступление воды из кола в случаях, когда в контуре создается высокая температура.

Из обратки тепловой носитель в систему поступает постоянно. Клапан позволяет поступать горячей воде только в том случае, когда температура не достигает требуемого уровня. Регулировка происходит плавно, температурные скачки исключены, так как клапан не обладает большой пропускной возможностью. Узел подмеса для теплого пола помогает не только поддерживать комфортный микроклимат, но обеспечивает всей отопительной системе продолжительный эксплуатационный период.

Клапан двухходового типа прекрасно справляется с функцией контроля требуемого температурного режима. Но использовать его в системе, обогревающей помещения, площадь которых превышает 200 кв. м., не следует.

Трехходовой тип

Такой клапан выполняет сразу две функции – регулирует подачу горячего теплового носителя и выступает в роли балансировочного байпаса. Смешивание горячей и охлажденной воды происходи непосредственно в клапане.

Устройство довольно часто оснащено термостатическим элементом, контролером погодозависимого типа, сервоприводом. С помощью регулировки заслонки появляется возможность создавать в системе нужную температуру носителя.

Комплект на 3 контура до 40 м2 водяного теплого пола с трехходовым клапаном и трубой

Трехходовой тип клапана для смесителя системы отопления пола рекомендуется устанавливать в домах, имеющих несколько контуров обогрева, или в помещениях, отличающихся большой площадью.

Преимущества и недостатки

Насосно-смесительный узел для теплого пола дает много преимуществ, из-за которых отопительная система и стала популярной. Наиболее главными из них считаются:

  • безопасность эксплуатации – зачастую пользователи забывают, что приборы отопления имею высокую температуру, и получаю сильные ожоги. Применение данной системы полностью исключает неприятности такого рода;
  • гигиеничность – организация ухода за системой теплого пола не вызывает сложностей. За счет постоянного обогрева поверхность полов высыхает достаточно быстро, что полностью исключает образование плесени и грибков;
  • экономическая выгода – использование системы теплого пола позволяет экономить энергию на 30 – 50 процентов;
  • продолжительный эксплуатационный период – трубы, наиболее подверженные износу, способны эксплуатироваться не менее пятидесяти лет;
  • возможность управления по наружному температурному режиму – двухходовой клапан имеет электрический привод, соединенный с терморегулирующим устройством. Корректирование степени нагрева выполняется с учетом температуры наружного воздуха;
  • режим ручного управления – блок в этом случае может использоваться без клапана. Степень смешивания в такой ситуации устанавливается вручную. Данный вариант не следует использовать вместе с высокотемпературными тепловыми источниками;
  • режим температурных ограничений – он возможен за счет установленной на клапане головки термостата, имеющей выносной датчик. Температура прогрева пола в этом случае ограничивается по отметке, установленной на головке.

Недостатки в принципе работы узла подмеса пользователями не отмечаются.

Значение основных параметров смесительного узла

Если вы решили монтировать смесительный узел для теплого пола своими руками, при выборе нужных комплектующих рекомендуется отслеживать их параметры, которые должны соответствовать показателям системы. Здесь имеются в виду не диаметры и монтажные размеры комплектующих, а показатели производительности основных элементов. Выполнить необходимые расчеты способен специалист, но и вы сможете справиться с этой задачей самостоятельно.

Производительность

Данный параметр одинаково важен и для насосной установки, и для клапана термостата. Считается, что насос выполняет функции активного элемента, обеспечивающего перекачивание необходимых объемов, а клапан должен обладать достаточной пропускной способностью.

Чтобы определить производительность системы, потребуются следующие данные:

  • теплоноситель не зря имеет такое название – чем больше его перекачивается в единицу времени, тем больше тепла подается от котла к контурам. Получается, что одним из исходников для определения необходимого минимума производительности будет площадь обогреваемого помещения. Здесь допускаются различия по количеству тепловой энергии, ведь система теплого пола может использоваться в качестве основного или второстепенного теплового источника;
  • теплоемкость теплового носителя и температурный перепад в подаче и обратке. Как правило, он не более десяти градусов, при этом для полного комфорта уровень нагрева может быть не выше тридцати градусов;
  • некоторые в качестве теплового носителя использую не воду, а специальную незамерзающую жидкость. Для более точных расчетов необходимо уточнить ее плотность и тепловую емкость.
Монтировать смесительный узел для теплого пола своими руками достаточно трудно

Напор циркуляционного насоса

Кроме узла подмеса, для системы теплого пола предусматривается монтаж насосной установки, отвечающей за оптимальный напор горячей и холодной воды в контуре, которая после смешивания перемещается по трубам, установленным под напольным покрытием. Именно на него возлагаются основные надежды по созданию требуемого напора, потому что циркуляционный насосный агрегат, имеющийся в общей отопительной сети, полностью перекрывает свой клапан.

Итак, как определить напор для насосной установки, своими руками установленной в систему теплого пола, имеющую смесительный узел?

К узлу смешения подсоединяется коллектор, от которого отводятся контуры системы. Как следует из законов гидравлики, создаваемое насосом давление на коллекторе окажется одинаковым для каждого подключенного контура, и чтобы выполнить более точную настройку, для каждого монтируют устройство для балансировки. Но такие клапаны помогают немного понизить избыток давления в контурах, не отличающихся большой протяженностью, а расчеты ведутся именно по максимальной длине труб, потому что именно здесь создается максимальная гидравлическая сопротивляемость.

Гидравлическое сопротивление будет зависеть от диаметра труб, так что этот параметр тоже придется уточнить. Кроме труб, сопротивление может создаваться фитингами и клапанами.

Приобретая насос, рекомендуется изучить его техпаспорт. Как правило, производитель указывает в нем оптимальные соотношения производительности и образующегося напора на различных рабочих режимах.

Основные схемы

Есть несколько вариантов схем подключения смесительных узлов теплового пола. Чаще всего пользуются стандартной, имеющей трехклапанный или двухклапанный узел. Разберемся, как подсоединить узел подмеса для теплого пола своими руками.

  1. Используем двухходовой клапан. Для сборки потребуются:
  • шаровые запорные краны для перекрывания воды;
  • фильтр косого типа – элемент необязательный, но помогает продлить срок эксплуатации системы, защищая трубы о попадания в них твердых частиц;
  • термометр – отслеживает работу узла, требуется для балансировки смесительного узла;
  • однотрубный клапан двухходовой;
  • термоголовка, вмонтированная в клапан;
  • балансировочный клапан или сантехнический вентиль – для очной настройки системы;
  • насосная установка, перемещающая тепловой носитель.

Система работает просто – вода перемещается через фильтр и термометр, достигает клапана. Здесь сила пока уменьшается, термоголовка срабатывает на температурный режим, подавая сигналы для открытия или закрытия. Насос во время работы создает разреженную зону, в которую подается поток холодной воды. После смешивания тепловой носитель получает необходимый температурный режим.

  1. Вариант с трехходовым клапаном. От первой схемы узла подмеса теплого пола  его принцип работы почти не отличается, но особенности имеет. Во время работы в открытом состоянии находятся два клапана, что придает процессу стабильность. Необходимо устанавливать клапан, в который потоки подаются перпендикулярно. Если в работе насоса происходит сбой, задействуется обратный клапан, выполняющий роль стабилизатора любых нарушений в системе. Правда, монтируют его редко.
  2. Схема с термостатическим клапаном. В этом случае оба потока воды смешиваются по одной оси. Клапан отличается особой формой и определенной схемой направления водных потоков. Компактный вариант, в котором роль байпаса выполняет клапан.
  3. Схема параллельного подключения. Отличается некоторыми достоинствами, довольно компактна, применяется на объектах с небольшой площадью прогрева. Правда, производительность оставляет желать лучшего, балансировка схемы выполняется сложно.
  4. С трехходовым клапаном. Отличается от предыдущей наличием трехходового термоклапана, установленного над насосом.

При обустройстве теплого пола можно использовать любой вариант. Здесь все зависит от ваших возможностей и наличия необходимых элементов.

Самостоятельная сборка смесительного узла

Стоимость смесительного устройства существенная, по этой причине многие потребители предпочитают собрать нужный узел самостоятельно.

Необходимые инструменты

Для сборки следует приготовить:

  • клапан двух- или трехходового типа;
  • гайки специальные;
  • ручной отводчик воздуха;
  • клапан на обраку;
  • зажимы;
  • шаровый кран;
  • насосную установку;
  • тройники;
  • устройство, определяющее температурный режим;
  • набор ключей, пакля.
Для монтажа смесительного узла понадобится набор ключей

Схема подключения

Разберем вариант подключения узла Vaitec. Сначала собирается коллектор, тройники которого могу спаиваться или скручиваться. Первый вариант обходится дороже, потому что каждое отверстие оснащается дорогостоящим МРН.

Изготавливается гидрострелка. Для этого можно использовать простой регулировочный кран, устанавливаемый на радиаторах. Потребуются также пара ройников и столько же ниппелей, имеющих резьбы внутреннего и наружного типа.

Собирается насос. Естественно, что его придется приобрести в магазине. Монтируют его ниже гидрострелки на разъемные соединения, имеющиеся в комплекте поставки. Возможна его установка вместо упомянутой стрелки – насос отлично справится с ее функциями.

Гидрострелку соединяют с гребенкой. Для насоса понадобится купить отдельный парубок соответствующей длины.

Теперь можно устанавливать краны, клапаны, устройство для сброса воздуха.

Тонкости монтажа

Потребуется установка отсекающих кранов. Их монтируют на узел и обогревательные конуры. Чтобы не запутаться в действиях, рекомендуется следовать несложному алгоритму – подключать подачу и обратку очередного сегмента последовательно.

Следует учесть вероятность образования конденсата и предусмотреть защиту электрических узлов от попадания на них влаги.

Нужен ли узел подмеса для теплого пола, каждый решает сам. Но выбирать его необходимо индивидуально, чтобы система обеспечивала требуемый для комфортной жизни микроклимат.

Смесительный узел для теплого пола

Изготовление теплого пола на сегодняшний день является отличным решением при отоплении жилого дома. Можно смело заявить, что это далеко не новинка современности. При правильном проектировании, теплый пол вполне может служить в качестве основного отопления, полностью заменив традиционную радиаторную систему. Если сравнивать теплые полы с радиаторной, то напольный обогрев представляет собой низкотемпературную систему. Если вы осуществляете запитку теплоносителя обогрева из радиаторов, то крайне важно обеспечить надежное снижение температуры теплоносителя. Для этой цели сооружается смесительный узел подмеса для теплого пола. Благодаря его наличию, вы сможете наслаждаться комфортной температурой пола. Услышав это название, не стоит пугаться. Вполне реально сделать смесительный узел для теплого пола своими руками. При этом вы полностью обойдетесь без услуг квалифицированных специалистов. Чтобы вам было легче разобраться с этим вопросом, предлагаем вам во всех подробностях рассмотреть его. В заключение обязательно просмотрите подготовленный видеоматериал, который поможет вам все расставить по полочкам.

Для какой цели нужен смесительный узел

Сразу отметим, что смесительный узел для теплого пола необходим в том случае, если в качестве теплоносителя используется вода. Итак, теперь рассмотрим для какой цели он нужен. В радиаторах имеется теплоноситель, который достигает температуру до 95 градусов по Цельсию. Что касается теплого пола, то это слишком высокий показатель. Для напольного обогрева необходима температура около 31 градуса по Цельсию. За счет этого ходьба по полу не будет вызывать особых затруднений, а внутри дома будет комфортная обстановка. Если температура воды будет выше, то передвигаться по поверхности босиком будет неприятно.

Что касается температуры в 31 градус по Цельсию, то многие специалисты утверждают, что это идеальный показатель. В таком случае полы не будут сильно горячими и холодными. Более того, обязательно учитывается толщина напольного покрытия и стяжки. Как следствие, теплоноситель может быть и 55 градусов по Цельсию. Одним словом, температуру теплоносителя для греющего пола каждый определяет индивидуально.

Теплоноситель прогревается в котле, который выдает сильно высокую температуру. Этот показатель не подходит особенностям и характеристикам напольного отопления. Для достижения гармонии изготавливается смесительный узел теплого пола. Благодаря этому подмес выполняется при входе воды в систему греющего пола. За счет этого и происходит подмес горячего и холодного теплоносителя.

Важно! Если не соблюдать температурный баланс, это может негативно влиять на все оборудование. Как следствие смесительный узел полностью исключает вероятность выхода из строя другого оборудования в системе теплого пола.

Однако бывают случаи, когда устанавливать узел подмеса не нужно. Например, котел выдает низкую температуру.

Как работает смесительный узел

Что касается работы узла подмеса, то его принцип сводится к простым действиям. Направляющийся теплоноситель к коллектору, останавливается непосредственно возле предохранительного клапана. У него есть встраиваемый термостат, который производит измерения температуры. Если температура выше заданной, то клапан в автоматическом режиме открывается, с целью подмеса холодного теплоносителя. Как только теплоноситель достигает необходимой температуры, термостат подает сигнал на перекрытие клапана. Как следствие, подмес прекращается. Суть работы в том, что этот процесс непрерывен. Он продолжается все время работы теплого пола.

Если говорить за работу смесительного узла, то она возможна только в двух случаях, вернее, двумя методами. Важно понимать, что коллектор выполняет работу не только по регулировке температуры теплоносителя. Так, он обеспечивает циркуляцию воды по всем контурам греющего пола. Все это работает посредством насосного узла. Циркуляционный насос обеспечивает передвижение теплоносителя по системе с определенной скоростью. Как следствие, вся площадь обогревается равномерно, а температура воздуха комфортная. Также параллельно работает предохранительный клапан. Его работа заключается в том, чтобы подпитывать горячий теплоноситель и в то же время анализировать его температуру.

Кроме всего прочего, коллекторный узел в своем составе имеет воздухоотводчик, дренажный и отсекающий клапан, а также байпас. Байпас необходим для того, чтобы защищать весь узел от возможных сильных нагрузок.

Все эти элементы собираются между собой до установки напольного обогрева. Что касается места установки, то это может быть любое удобное место, позволяющее в будущем осуществлять простой контроль и регулировку. Многие монтируют всю коллекторную группу и узел подмеса в котельной. Если такой возможности у вас нет, тогда можно соорудить коллекторный шкаф.

Как организовать работу

Принцип работы узла подмеса различается, при использовании разных клапанов, которые бывают трехходовыми и двухходовыми. Двухходовой клапан также известен питающий. Он имеет специальный термостат, который оборудован инфракрасным датчиком. Как только поступает теплоноситель, он анализирует температуру, а после этого направляет сигнал на включение или выключение клапана на подачу горячей воды.

Процесс смешивания воды в нем осуществляется очень просто. Циклично передвигающийся теплоноситель по кругу обеспечивает равномерный прогрев. Предохранительная головка при изменении температуры может открываться/закрываться. Таким образом, осуществляется подмес. Данный тип клапана (двухходовой) преимущественно используется при отоплении помещения не больше 200 метров квадратных.

Интересно то, как работает трехходовой клапан. Благодаря наличию байпасного крана, он помимо питающей функции осуществляет балансировку всей системы. Процесс смешивания воды осуществляется тогда, когда термостат измеряет температуру на обратке. Для того чтобы весь этот процесс автоматизировался, трехходовой клапан дополнительно комплектуется сервоприводом. Плюс ко всему, можно такой узел подмеса укомплектовать погодозависимым термостатом и контролером. В таком случае внутри жилого помещения температура воздуха будет регулироваться автоматически и поддерживаться на комфортном уровне.

Этот клапан в своей конструкции также имеет заслонку. Она располагается между трубой горячего теплоносителя и трубой охлажденного теплоносителя. Процесс его работы можно настраивать, чтобы вода имела наиболее комфортную температуру.

Важно! Трехходовой клапан для смесительного узла эффективен при отоплении большой площади пола.

Однако, данный тип клапана в смесительном узле имеет и свои недостатки. Например, при подаче неохлажденной воды в трубопроводе может произойти резкий скачок давления, который негативно скажется на всей работе отопительной системы. Более того, регулировка этой системы очень щепетильна. Если допустить небольшой отступ, то это значительно скажется на температуре воды в отопительном контуре.

Погодозависимый контролер – зачем он

Смесительный узел также может обустраиваться погодозависимым контролером. Для какой цели он необходим? Его присутствие позволит контролировать мощность теплого пола. То есть, этот контролер тесно взаимосвязан с погодой. Как только на улице замечается небольшое снижение температуры, он подает соответствующий сигнал. Благодаря этому температура воды повышается или понижается. После этого скорость циркуляции теплоносителя в системе или увеличивается, или сокращается. Данное устройство тесно связано со смесительным узлом.

С целью экономии многие внедряют ручные контролеры. Однако здесь могут возникать определенные затруднения. Например, крайне сложно выставить идеальный поток воды по трубам. На процесс настройки можно тратить очень много времени. По этой причине рекомендуется использовать автоматический контролер, которые каждые 20 секунд делает соответствующие измерения.

Монтаж смесительного узла

Рассмотрев все особенности смесительного узла теплого пола, рассмотрим принцип его монтажа. Особых проблем здесь у вас возникнуть не должно. Сегодня существует ряд схем, позволяющие упростить сборку и монтаж узла подмеса. Лучше всего монтировать его в коллекторный шкаф. При этом данное место должно быть удобным для возможного регулирования. Устанавливается датчик напора воды, датчик температуры и датчик давления. Преимущественно они идут в комплекте.

Что касается комплектов узла подмеса, то ряд производителей предлагают качественные и современные решения, например, валтек. Этот производитель смесительного узла и систем теплого пола на отечественном рынке получил исключительно положительные рекомендации.

Установленный узел должен исключать вероятность образования пузырьков воздуха. Также данный узел должен не допускать попадания воды или конденсированной жидкости на элементы, которые работают под током. Процесс монтажа узла подмеса заканчивается монтажом трехходового смесительного клапана и подключением привода к электричеству. Далее выполняется калибровка управляющей системы.

Заключение

Итак, вот мы и рассмотрели все особенности изготовления узла подмеса теплого пола. Как видно, он выполняет крайне важную роль, благодаря чему в отопительном контуре поддерживается комфортная температура для жилого помещения. Мы надеемся, что эта статья помогла вам получить пищу для размышления. А чтобы закрепить всю эту теорию, посмотрите подготовленный видеоматериал в конце этой статьи, в котором вы наглядно увидите все описанное в этой статье.

Смесительный узел для теплого пола своими руками — принцип работы, установка (6 фото)

Теплые полы сегодня устанавливаются как во всем доме, так и в отдельных помещениях. В большинстве случаев теплые полы используют как дополнительное отопление в комбинации с радиаторным. А учитывая, что напольный обогрев считается низкотемпературным, возникает потребность в установке смесительного узла. В этой статье будет рассматриваться вопрос, как сделать смесительный узел для теплого пола своими руками.

Зачем он?

Смесительный узел необходим только в тех случаях, когда теплый пол работает на основе воды. Стандартная система отопления в своей схеме имеет такую конструкцию:

  • Отопительный котел.

  • Теплоноситель (вода).

  • Высокотемпературный контур для радиаторов.

  • Низкотемпературный контур теплого пола.

Как правило, для радиаторов котел прогревает теплоноситель до 80-95°С. Касательно пола, нормальной температурой считается 31°С, что позволит комфортно передвигаться по полу. Так, он не будет слишком горячим и холодным, соответственно.

Важно учитывать толщину стяжки, где располагаются трубы и вид покрытия. Если теплопроводность используемых материалов низкая, то теплоноситель прогревается до большей температуры, например, это может быть 35-55°С.

Но как было сказано вначале, котел прогревает теплоноситель до слишком высокой температуры, которая никак не подходит для теплого пола. Как быть в таком случае? Как раз для таких случаев устанавливается смесительный узел. В нем происходит смешивание горячего и холодного теплоносителя, так что температура выравнивается, а полы получают необходимую температуру. Соответственно теплые полы будут работать корректно и без сбоев.

Смесительный узел вам не понадобится, если котел используется для прогрева теплоносителя только для теплых полов.

Как работает узел подмеса

Если сказать двумя словами, то узел подмеса работает по такому принципу: от котла теплоноситель направляется к коллектору, а возле клапана со встроенным термостатом останавливается. Когда уровень температуры выше допустимой нормы, открывается клапан и подмешивает холодную воду. По достижении заданной температуры, клапан закрывается, и процесс смешивания прекращается.

Однако нас интересуют тонкости организации смесительного узла. Поэтому рассмотрим, какими двумя методами его можно организовать.

Два метода организации узла подмеса

Коллектор не только управляет и анализирует температуру поступающего теплоносителя, он также осуществляет его циркуляцию. Состоит коллекторный узел из двух деталей:

  1. Предохранительный клапан питает греющий контур горячим теплоносителем по потребности, а также анализирует температуру на входе.

  2. Циркуляционный насос обеспечивает необходимое движение теплоносителя по греющим контурам. Благодаря этому поверхность пола прогревается равномерно.

Помимо этих двух важных деталей, в комплект могут включаться и другие дополнительные элементы:

  • Узел защиты от больших нагрузок.

  • Байпас.

  • Отсекающий и дренажный клапан.

  • Воздухоотводчик.

Если планируется монтировать теплый пол в разных комнатах, то узел подмеса устанавливается на общий коллекторный шкаф или в каждую комнату отдельно.

Работа смесительного узла организовывается с использованием двухходового и трехходового клапана. На двухходовом клапане установлен термостат с инфракрасным датчиком. Он анализирует температуру поступающего теплоносителя. Имеющаяся головка клапана открывает или закрывает подачу горячего теплоносителя. Зачастую такой клапан называют питающим. Как же происходит процесс смешивания горячей и холодной воды? Текущая вода по системе двигается по кругу. Головка предохранителя то открывает, то закрывает клапан для подмешивания горячей воды.

Если площадь отапливаемого помещения больше 200 м 2, то использовать двухходовой клапан не рекомендуется.

Что касается трехходового клапана, то он выполняет одновременно две функции: байпасного крана балансировки и питающего клапана. В нем происходит смешиваний воды, которая поступает из системы теплого пола обратно уже остывшей. Клапан, оснащенный тремя ходами, зачастую оборудуется сервоприводом. В таком случае происходит управление погодозависимым контролером и термостатом. В корпус клапана помещена заслонка, которая вмонтирована между трубами горячей и холодной воды, эта зона имеет 90°. Благодаря этому существует возможность настраивать температуру в точности до 1°С.

Трехходовой клапан считается универсальным, так как его можно внедрять в систему с погодозависимым контроллером, а также для теплых полов с большим количеством отопительных контуров.

Но, несмотря на все эти положительные моменты, трехходовой клапан имеет свои недостатки. Например, резкая подача охлажденной воды в трубы может вызвать скачок сильного давления. Кроме этого, он нуждается в щепетильной регулировке. Если будут хоть малейшие сбои в настройке, температура теплого пола значительно изменится.

Некоторые решают монтировать клапаны с ручной регулировкой. Но в таком случае очень сложно настроить каждый отдельный контур на одинаковую температуру. Поэтому в большинстве случаев практикуется система с автоматической регулировкой. Для этой цели устанавливается погодозависимый контроллер, который анализирует температуру на улице каждых 20 секунд, как следствие в отопительную систему подает сигнал на корректировку температуры в большую или меньшую сторону.

Монтаж и подключение узла подмеса

Установка смесительного узла не представляет больших трудностей. Сегодня существует немало схем и инструкций, следуя которым все можно сделать своими руками. Первым делом выбираете место, где будет осуществляться монтаж смесительного узла. Его установка всегда выполняется до коллектора. Далее, подключаете его к трубе подачи и обратки. В обязательном порядке монтируется температурный датчик, обычно он идет в комплекте изделия. Когда узел установлен, пришло время его подключения.

Процесс подключения включает в себя несколько этапов настройки смесительного узла. Для этого вам необходимо настроить датчики температуры, задать оптимальную температуру для теплоносителя, а также смонтировать оставшиеся элементы. Благодаря современным технологиям процедура монтажа и подключения смесительного узла не займет у вас много времени. А подробные инструкции позволят выполнить все работы своими руками.

Видео

В этом видеоматериале речь идет о том, как сделать смесительный для теплого пола самостоятельно:

Вконтакте

Facebook

Twitter

Google+

Pinterest

LiveJournal

Одноклассники

Мой мир

Как сделать 6 общих узлов и выкройки макраме

Автор: Red Heart Design Team смешанный

Выкройки и узлы макраме — простое и доступное ремесло. Для этого требуется очень мало инструментов и лишь немного простых знаний об основных узлах. Это руководство научит вас 6 распространенным узлам макраме, которые вы сможете использовать для создания различных проектов макраме.

Если вы любите делать домашний декор своими руками, обратите внимание на Easy DIY Wall Hangings!

Посмотреть дополнительные выкройки макраме можно здесь.

Особые условия для макраме

Вот несколько терминов, которые вам необходимо знать перед началом работы:

Шнур для завязывания узлов. Это шнур или набор шнуров, которые используются для создания узла для любой данной строчки.

Узловой шнур. Это шнур или набор шнуров, на которые наматываются шнуры для завязывания узлов.

Вязальный шнур и шнур с узлом могут меняться от шага к шагу в выкройке макраме. Например, когда вы работаете с диагональной половинной зацепкой (показано ниже), у вас будет один шнур с узлом, но на одном и том же шнуре с узлом будет работать несколько шнуров для завязывания узлов, один за другим.

Sennit. Это относится к набору одинаковых стежков, выполненных с повторением. Например, если вы вяжете 6 петель на половину узлов подряд, то у вас получится сеннит из 6 петель на половину узлов.

Узел на обратной стороне жаворонка

Обратный узел Larkshead — популярный выбор для прикрепления шнуров макраме к дюбелю, стержню или кольцу в верхней части проекта.

Сложите один шнур макраме пополам. Поместите петлю под дюбель шнурами вверх.

Протяните петлю вверх над дюбелем.Протяните шнуры вниз через петлю, создав форму кренделя.

Потяните два шнура вместе, чтобы закрепить узел наверху.

(Вертикальное) Полузацепное устройство

Существует несколько разновидностей узла Half Hitch. На нем показана вертикальная полуцепка , работающая с двумя шнурами, используя левый шнур в качестве шнура для завязывания узла, а правый шнур как шнур с узлом. Это также известно как «левостороннее сцепление с правой половиной».

Оберните левый (узелковый) шнур поверх правого (узлового).

Оберните шнур для завязывания по всей длине вокруг шнура, несущего узел, так, чтобы получилась петля, подведя его под шнур и обратно на себя.

Потяните, чтобы зафиксировать полузацепку.

Повторите для сеннита. Узлы Half Hitch, естественно, начнут закручиваться по спирали:

В приведенных выше инструкциях показано, что Half Hitch работает вертикально всего с двумя шнурами. Вы можете работать с ним с различными шнурами для завязывания узлов и шнурами с узлами.В горизонтальной полусцепке у вас может быть шнур с одним узлом, через который натянуто шесть или восемь шнуров.

Полусцепное устройство диагональное

Диагональная полуцепка аналогична упомянутой выше горизонтальной полуцепи. Разница в том, что узловой шнур закрепляется по диагонали перед выполнением петель. Вот инструкция:

Закрепите шнуры на дюбеле. Они закреплены с помощью обратного узла «жаворонок» (показано выше).В нашем примере левый шнур будет шнуром с узлом, а все остальные шнуры будут шнурами для завязывания узлов.

Зафиксируйте трос узловязальной опоры булавкой слева от шнуров для завязывания узлов.

Удерживайте шнур с узлом по диагонали поперек шнура. Приколите его справа от шнуров для завязывания узлов.

Начните с первого (слева) шнура для завязывания узла. Оберните его петлей вокруг шнура, несущего узел, и под собой.

Используйте тот же шнур для завязывания узлов.Оберните его снова через шнур с узлом, а затем через петлю, созданную между ним и в первый раз, когда он был завязан. Потяните, чтобы закрепить.

Повторите два предыдущих шага с каждым шнуром с узлом слева направо, пока не дойдете до конца диагонали.

Это диагональная полуцепка с направлением слева направо. Вы также можете создать диагональную полусцепку справа налево. Это делается путем использования самого дальнего правого шнура в качестве шнура, несущего узел, а других шнуров в качестве шнура для завязывания узлов, перематываемых справа налево, а не слева направо.

A Горизонтальная полуцепка будет работать таким же образом, но с узловым тросом, закрепленным горизонтально поперек детали.

Примечание: На изображении выше показана диагональная половинная сцепка под серией чередующихся квадратных узлов. Квадратные узлы часто чередуются в узорах макраме. Это делается путем выполнения ряда квадратных узлов, как показано выше, расположенных бок о бок, а затем ряда под ними, связанных с использованием средних шнуров. (Итак, если у вас 8 шнуров, вы должны связать 2 квадратных узла рядом друг с другом, один с первыми 4 шнурами и один со вторыми 4.Затем вы делаете квадратный узел под ними с четырьмя средними шнурами. Это будет похоже на центральную часть, показанную ниже:

Это сеннит из трех квадратных узлов, за которым следует один квадратный узел, а затем еще один сеннит из трех.

Пожалуйста, включите JavaScript, чтобы просматривать комментарии от Disqus.

Окончательное руководство по завязке узлов из макраме

Macramé, на первый взгляд это может показаться довольно сложным, но мы обещаем вам, что это не так!

За последние несколько лет мы разместили в этом блоге множество дизайнов макраме, и каждый раз нам приходилось подробно объяснять различные узлы.Увидев, насколько вы, ребята, любите макраме, мы подумали, что имеет смысл поделиться с вами полным руководством по узлам, которое поможет вам найти самые полезные и простые узлы. Вы будете удивлены, насколько часто эти простые узлы используются в большинстве проектов! У нас есть планы поделиться с вами множеством других проектов в будущем, поэтому, если вы овладеете этими простыми узлами, вы будете на пути к тому, чтобы стать королевой макраме (или королем!).

Руководство по завязке макараме

Этот узел чаще всего используется для прикрепления отрезка веревки к стержню или ручке основания.

  1. Сложите веревку или веревку пополам, затем, используя середину веревки, сделайте петлю вокруг стержня или ручки и проденьте концы хвоста в петлю, прежде чем затягивать ее.
  2. Помните, что узел будет выглядеть по-разному в зависимости от того, в каком направлении вы продеваете петлю.

Это один из основных узлов макраме. Вы можете создавать вариации, используя полузел, смешивая направления или порядок.

  1. Используя два средних шнура в качестве основы, обвяжите два внешних куска веревки вокруг средних шнуров и затяните.Вы заметите, что узлы начнут естественным образом закручиваться вниз по мере того, как вы будете продолжать завязывать их.
  2. Чтобы сделать деталь макраме спиралью в другом направлении, просто поменяйте порядок завязывания полузла в обратном порядке (например, если вы поместите правый шнур вперед во время завязывания узла, деталь будет закручиваться влево по часовой стрелке. правый шнур спереди, он будет закручиваться вправо против часовой стрелки). Вы можете видеть на фотографиях, которые мы демонстрируем, как правый шнур идет перед узлом, так что шнур закручивается по спирали вниз по часовой стрелке.

Следует помнить, что внешние шнуры укорачиваются после завязывания узлов, в то время как длина центральных шнуров остается неизменной. O Вам, возможно, придется оставить дополнительный припуск для внешних шнуров.

Квадратный узел — это разновидность метода полусучка. Что в основном представляет собой завязанные половинки узлов в чередующемся порядке. Так просто!

  1. Если вы начинаете вязать узел правым шнуром впереди (фото слева), свяжите следующий узел с левым шнуром впереди (фото справа).
  2. Поменяйте порядок в обратном порядке и повторите завязывание узлов снова. Вы обнаружите, что узлы будут развиваться в плоском переплетении вместо спирального полусучкового переплетения.

Опять же, после завязывания укорачиваются только внешние шнуры, поэтому оставьте дополнительный припуск на укорачивание внешних шнуров.

Вы также можете оставить пространство между квадратными сучками, чтобы получился отдельный кусок!

Плетение сеткой с использованием квадратных узлов

Квадратный узел также можно использовать для плетения сетки для сумок или более крупных предметов.

  1. Завяжите один ряд квадратных узлов.
  2. Затем оставьте некоторое пространство между ними и начните завязывать следующий ряд чередующимися кусками веревки.
  3. Повторяйте те же шаги, пока не получите идеальный размер сетки.

Узел с диагональной полусцепкой дает плотное плоское плетение, которое подходит для создания ремней или больших деталей с плотным переплетением.

  1. Чтобы создать плетение с уклоном вниз влево, начните вязать узел справа, используя второй шнур справа, обмотайте его вокруг первого шнура и затяните.Затем используйте третий шнур справа и оберните его вокруг второго шнура, продолжайте в том же порядке, пока не дойдете до последнего шнура, затем вы можете начать работу со следующим рядом.
  2. Если вам нужно плетение с уклоном вправо, просто измените порядок и начните вязать узел слева.
  3. Не стесняйтесь экспериментировать с узорами, вы можете смешивать их в разных направлениях в один ремешок.

Вуаля! Мы надеемся, что вам понравился этот ускоренный курс по макраме, ребята.У нас в ближайшее время для вас будет действительно великолепный пост в стиле макраме.

Ниже представлены некоторые из наших проектов макраме своими руками, которые можно сделать с помощью этих простых узлов. Наслаждайтесь, ребята!

Сумка из веревки для макраме DIY, настенная подвеска для макраме своими руками, сумка-тоут для макраме своими руками

Прикрепите это удобное руководство по вязанию макраме на Pinterest!

Домашний чесночный узелок (Рецепт + видео)

Эти самодельных чесночных узлов очень мягкие и пушистые, сделаны из моего любимого теста для пиццы с 6 ингредиентами и покрыты ароматным маслом с чесночными травами до и после выпечки.Формирование — это легкий ветерок с моим видеоуроком и пошаговыми картинками для визуальной помощи. Этот рецепт предложен вам в сотрудничестве с Red Star Yeast.

Это САМЫЕ ЛУЧШИЕ чесночные узлы. Я даже шучу. 😉

Расскажите мне об этих узлах чеснока:

  • из домашнего теста
  • остатки красиво замораживаются
  • супер мягкий и пушистый
  • золотисто-коричневый
  • Масло с чесноком экстра

И я знаю, что вы тоже это оцените: Вы можете использовать всю партию теста на 16 узлов, или вы можете использовать половину теста для приготовления пиццы или стромболи с 8 узлами на стороне.Идеально подходит для вечера пиццы — доставка не требуется.

Узелки чеснока из теста для пиццы

Вы можете сделать эти чесночные узелки из 1 или 2 фунтов теста для пиццы, купленного в магазине или домашнего приготовления. Из моего домашнего теста для пиццы получается около 2 фунтов теста, чего достаточно для 16 узлов или 1 пиццы + 8 узлов. Если вам нужно всего около 8 узлов, заморозьте вторую половину теста на другой раз. Вам понадобится снова сделать эти чесночные узелки.

Несмотря на то, что тесто, купленное в магазине, удобно, я рекомендую вам попробовать домашнее тесто для пиццы.Для теста требуется всего 6 основных ингредиентов и время подъема около 60-90 минут.

Используйте лучшие дрожжи: Вам нужны мука, дрожжи, сахар, вода, соль и оливковое масло. Для ЛУЧШЕГО теста для пиццы я всегда использую Platinum Yeast от Red Star. Если вы какое-то время пекли мой дрожжевой хлеб, то знаете, я клянусь этим! (Я использовал эти дрожжи исключительно в течение многих лет.) Его тщательно продуманная формула укрепляет тесто и упрощает работу с дрожжами.

Обучающее видео по узлам чеснока

Как формировать узелки чеснока

После того, как тесто для пиццы поднимется, надавите на него, чтобы выпустить воздух.Затем приступайте к формированию теста. Если вы знаете, как завязать узелки, вы можете придать форму чесночным узлам.

  1. Сформируйте 16-дюймовое бревно: Сформируйте руками тесто в 16-дюймовое бревно. Не нужно использовать скалку, потому что она не обязательно должна быть идеальной.
  2. Разрезать на 16 полосок: Разрезать бревно на 16 полос по 1 дюйм.
  3. Скатайте каждую полоску в 8-дюймовую веревку.
  4. Свяжите веревку в узел.

Наряду с видеоуроком, приведенным выше, здесь представлены пошаговые изображения процесса формирования.Это намного проще, чем кажется, и вам не нужны специальные инструменты или оборудование.

Сформируйте узлы из каждой полосы:

Вы можете заправить концы под узел или оставить их снаружи — это полностью зависит от вас.

Дайте сформированным узлам отдохнуть примерно 30 минут, затем смазать маслом и запечь.

Масло с чесноком и травами

Непосредственно перед выпечкой обильно смажьте узлы чесночным маслом с травами.Просто смешайте топленое масло, свежий чеснок или чесночный порошок, итальянскую приправу и соль.

  • Если вы не можете найти специю с надписью «Итальянская приправа» в ряду со специями, используйте вместо нее сушеный орегано, сушеный базилик и / или сушеную петрушку. Любая трава, которую вы любите, работает.

Выпекайте сучки до золотистого цвета и ощутите благоухающий запах чеснока на всей кухне. Все (ммм, даже ваши соседи) будут знать, что сегодня в меню!

Ароматический совет: Сохраните немного чесночного масла, чтобы нанести его на узлы, когда они выходят из духовки, затем посыпьте каждый свежий пармезан и нарезанную петрушку.Пармезан и петрушка совсем не обязательны, но могут стать отличным гарниром. Это ваше счастливое место:

Более удивительно простой домашний хлеб:

Распечатать часы значок часов

Описание

Следуйте этим подробным инструкциям для получения супермягких и ароматных узлов домашнего чеснока.Перед тем, как начать, просмотрите видеоурок выше и примечания к рецептам ниже.

Домашнее тесто
  • 1 и 1/3 стакана (320 мл) теплой воды (между 100-110 ° F, 38-43 ° C)
  • 2 и 1/4 чайные ложки Platinum дрожжи от Red Star (1 стандартный пакет) *
  • 1 столовая ложка (13 г) сахарный песок
  • 2 столовые ложки (30 мл) оливкового масла
  • 3/4 чайной ложки соли
  • 1/2 чайной ложки чесночный порошок (см. Примечание)
  • 3 и 1/2 стакана (438 г) универсальной муки (ложкой и разровненной), плюс еще для рук и рабочей поверхности
Топпинг
  • 5 столовых ложек (70 г) сливочное масло несоленое , топленое
  • 3 зубчики чеснока , измельченные или 1/2 чайной ложки чесночный порошок
  • 1 чайная ложка Итальянская приправа *
  • 1/4 чайной ложки соль
  • по желанию после выпечки: 1/4 стакана тертого сыра Пармезан
  • по желанию после выпечки: 2 столовые ложки нарезанной свежей петрушки
  1. Взбейте вместе теплую воду, дрожжи и сахарный песок в чаше миксера, оснащенного крючком для теста или лопастной насадкой.Накройте и дайте постоять 5 минут. * Если у вас нет настольного миксера, просто используйте большую миску для смешивания и на следующем этапе перемешайте тесто деревянной ложкой или резиновым шпателем.
  2. Добавьте оливковое масло, соль, чесночный порошок и половину муки. Взбивать 15 секунд, затем всыпать оставшуюся муку. Взбивать на малой скорости 2 минуты. Выложите тесто на слегка посыпанную мукой поверхность. Слегка посыпанными мукой руками замешивайте тесто в течение 3-4 минут (для наглядности посмотрите, как я это делаю на видео выше).Тесто может быть слишком тяжелым для замеса миксером, но вы, безусловно, можете использовать миксер на низкой скорости. После замеса тесто должно оставаться немного мягким. Ткните его пальцем — если он медленно отскочит назад, ваше тесто готово подняться. Если нет, продолжайте месить.
  3. Слегка смажьте большую миску маслом или антипригарным спреем — просто используйте ту же миску, которую вы использовали для теста. Поместите тесто в миску, повернув ее так, чтобы все стороны покрылись маслом. Накройте миску алюминиевой фольгой, полиэтиленовой пленкой или чистым кухонным полотенцем.Дайте тесту подняться при комнатной температуре в течение 1-2 часов или пока оно не увеличится вдвое. ( Совет: Для создания тепла в особенно холодный день, нагрейте духовку до 150 ° F (66 ° C). Выключите духовку, поместите тесто внутрь и держите дверцу слегка приоткрытой. Это будет теплый Приблизительно через 30 минут закройте дверцу духовки, чтобы внутри поднимался воздух. Когда тесто увеличится вдвое, выньте его из духовки.)
  4. Сформируйте тесто: Используйте видеоурок и пошаговые фотографии выше в качестве руководства для этого шага.Когда тесто будет готово, надавите на него, чтобы выпустить воздух. С помощью посыпанных мукой рук на слегка посыпанной мукой рабочей поверхности сформируйте из теста бревно размером 16 × 5 дюймов. (Ширина 5 дюймов здесь не так важна, как длина 16 дюймов, не нужно быть точным.) Используя очень острый нож, нож для пиццы или скребок, нарежьте 16 полосок по 1 дюйм. Скатайте каждую полоску в 8-дюймовые веревки. Свяжите каждую узлами. Вы можете заправить два конца узлов под узел или оставить их, это зависит от вас. Разложите узлы на 2 выровненных противнях.(Подойдет пергаментная бумага или силиконовые коврики для выпечки.)
  5. Слегка накройте сформированные узлы и дайте им отдохнуть от 30 до 45 минут. За это время они немного вздуваются, и рулеты становятся мягче.
  6. Ближе к концу времени подъема разогрейте духовку до 400 ° F (204 °).
  7. Начинка: Смешайте топленое масло, чеснок, итальянскую приправу и соль. Расчешите узлы. Оставьте немного начинки на тот случай, когда узлы выпадут из духовки.
  8. Выпекать около 20-23 минут или пока сверху не станет золотисто-коричневого цвета. Достаньте из духовки и смажьте теплые узлы оставшимся чесночным маслом. Посыпьте пармезаном и / или петрушкой, если используете.
  9. Подавать без добавок или с соусом маринара для макания.
  10. Накройте и храните оставшиеся узлы при комнатной температуре до 2 дней или в холодильнике до 1 недели. Заморозьте запеченные и остывшие узлы на срок до 3 месяцев. Разморозьте на прилавке, затем разогрейте по желанию. (Обычно я просто готовлю их в микроволновой печи на несколько секунд.)

Банкноты

  1. Замораживание или ночное тесто Инструкции: См. «Рецепт теста для пиццы».
  2. Замораживание формованных узлов Тесто: Вместо того, чтобы замораживать тесто целиком, вы можете заморозить формованные узлы перед их выпеканием. Сформируйте узлы, как указано в шаге 4. Выложите их на выстланный противень. Заморозить без крышки на 1-2 часа. Вынуть из морозильной камеры. Узлы должны быть заморожены и перестать быть липкими.Поместите в контейнер или сумку, подходящие для морозильной камеры. Заморозить до 3 месяцев. Разморозить в холодильнике или на прилавке. Доведите до комнатной температуры, разложите на 2 выстланных противнях, слегка накройте крышкой и дайте постоять / подняться в течение 1 часа, прежде чем продолжить с шага 6.
  3. Тесто: Вы можете сделать эти чесночные узелки из 2 фунтов теста для пиццы, купленного в магазине или домашнего приготовления. Из моего домашнего теста для пиццы, написанного в этом рецепте, получается около 2 фунтов теста, которого хватит на 16 узлов или 1 пиццу + 8 узлов.Чтобы получилось 8 узлов, раскатайте тесто, как указано в шаге 4. Разрежьте пополам. Вторую половину теста используйте как хотите или заморозьте на потом. Сформируйте бревно длиной 8 дюймов и разрежьте на 8 полосок по 1 дюйм. Продолжайте рецепт, как указано.
  4. Чесночный порошок: Недавно мы начали добавлять в тесто чесночный порошок. Вы не увидите этого дополнения к тесту в видео с рецептом, но оно добавляет немного дополнительного вкуса. Настоятельно рекомендуется.
  5. Дрожжи: Платиновые дрожжи от Red Star — это быстрорастворимые дрожжи.Вместо этого можно использовать активные сухие дрожжи. Время первого подъема может занять немного больше времени. Обратитесь к моему Руководству по выпечке с дрожжами, чтобы найти ответы на часто задаваемые вопросы о дрожжах.
  6. Итальянская приправа: Если вы не можете найти специю с надписью «Итальянская приправа» в проходе со специями, используйте вместо нее сушеный орегано, сушеный базилик и / или сушеную петрушку. Любая трава, которую вы любите, работает.

Ключевые слова: чесночные сучки, булочки, дрожжевой хлеб

Как заполнить отверстия от узлов и трещины черной эпоксидной смолой — Блог Woodworkers Source

Блог Главная> Советы и хитрости

Эта деревенская сучковатая входная дверь из ольхи оживлена ​​черной эпоксидной пропиткой, закрывающей трещины и сучки.Вот как это сделать самому.

Когда вы строите проект из узловатой или деревенской древесины, такой как ольха, сосна, мескит или гикори, вы можете придать этим доскам фантастический прирост устойчивости и внешнего вида, заполнив трещины деревянным шпатлевкой, клеем, смешанным с опилками или эпоксидной смолой. . Наверное, и другие вещества.

Для этой демонстрации мы используем прозрачную двухкомпонентную жидкую эпоксидную смолу, которую достаточно легко купить в ближайшем хозяйственном магазине. А образцы досок, которые вы видите на этих фотографиях, сделаны из узловатой ольхи.Но, как было сказано выше, этот процесс отлично работает и в других породах древесины с сучками или трещинами.

Эту эпоксидную смолу мы также тонируем черным пигментом Mixol. Но это необязательно. Вы можете оставить эпоксидную смолу прозрачной, смешать ее с опилками, смешать с порошкообразным камнем, например бирюзой, и так далее. Процесс примерно такой же.

Необходимые материалы:

  • Двухкомпонентная жидкая эпоксидная смола
  • Черный оттенок или пигмент
  • Маленькая одноразовая чашка для смешивания
  • Палочки для перемешивания или одноразовые ложки
  • Игла или стержень
  • Перчатки латексные
  • Синяя малярная лента
  • Денатурированный спирт
  • Черный фломастер

Процесс:

Во-первых, несколько советов.Лучше всего выполнить этот процесс до сборки вашего проекта , а также до того, как он будет отшлифован, окрашен или закончен. Вы будете делать это после заполнения. Совершенно нормально окрасить и нанести финишный слой поверх застывшей эпоксидной смолы. Иногда вам нужно заполнить сучки или трещины, прежде чем обрезать доски по размеру, если они серьезные и в противном случае могут представлять угрозу безопасности.

Смешивайте небольшие партии, а не большие, даже если вам нужно завязать много узлов. Это связано с тем, что после смешивания эпоксидной смолы у вас остается около 5 минут рабочего времени, прежде чем она начнет затвердевать.

Шаг 1

Если сучки или трещины проходят через доску, переверните ее и заклейте заднюю сторону пустоты липкой лентой. Это помогает предотвратить протекание неприятного беспорядка или, что еще хуже, приклеивание доски к рабочему столу.

Шаг 2

Смешайте эпоксидную смолу в небольшой одноразовой чашке для смешивания. Смесь отвердителя по отношению к смоле обычно составляет 1: 1, но проверьте инструкции на эпоксидной смоле.

Как только две части соприкоснутся друг с другом, вы инициируете реакцию затвердевания. У вас есть около 5 минут, прежде чем эпоксидная смола станет слишком жесткой, чтобы ею можно было манипулировать в трещинах.

Шаг 3

Добавьте пару капель оттенка к эпоксидной смоле.

Этот шаг не является обязательным. Вы можете оставить эпоксидную смолу прозрачной или смешать с другими веществами, такими как опилки или измельченный камень.

Шаг 4

Немного пигмента Mixol — это долгий путь, поэтому не используйте его слишком много.Здесь мы использовали только каплю. Перемешайте смесь и приступайте к работе.

Шаг 5

Ложкой или палкой втирайте смесь в узел или трещину. Затем дайте ему высохнуть.

Совет: если образуются пузырьки, проткните их маленькой булавкой или иглой.

Совет: работайте быстро и не смешивайте слишком много эпоксидной смолы за один раз, потому что у вас есть всего около 5 минут рабочего времени до того, как эпоксидная смола схватится.

Шаг 6

Когда эпоксидная смола высохнет, вы, вероятно, заметите, что большие трещины и пустоты не заполнены полностью.Хотя нет проблем. Смешайте еще одну небольшую порцию и снова взбейте. Это обычное явление для больших отверстий и пустот.

Шаг 7

Когда эпоксидная смола высохнет и хорошо заполнится, ее можно быстро выровнять с помощью блочного рубанка. Вы также можете использовать долото, но лучше рубанок. Шлифовка — дело рискованное, потому что велика вероятность того, что вы создадите заметную выемку на внешней стороне заполненного узла. Рубанок быстрее и в любом случае дает хорошую ровную поверхность — намного лучше, чем шлифование.

Используйте свой черный фломастер, если при заливке все еще видны белые пятна на эпоксидной смоле.

Отсюда вы собираете, шлифуйте, окрашиваете и завершаете свой проект, как обычно.

Шаг 8

Убрать.

Если на рабочий стол протекла эпоксидная смола, лучшим решением будет денатурированный спирт. Смочите магазинное полотенце или тряпку денатурированным спиртом и протрите эпоксидную смолу. Поднимется быстро.

Если ваша кожа покрылась эпоксидной смолой, счистите ее уксусом.

Вице-президент по производству — деревообработка Source
Мы — семейная компания по продаже пиломатериалов и товаров для деревообработки с 3 великолепными магазинами в Аризоне и 35 дружелюбными сотрудниками.
Марк руководит компанией и создает учебные пособия по отделке древесины и советы по обработке древесины твердых пород.

Woodworkers Source является подразделением MacBeath Hardwood Co.


Обсуждение, вопросы и ответы


Как сделать свой собственный детанглер

Когда я был ребенком, у меня были очень длинные волосы.Моя мама просила меня мыть его шампунем, а затем садилась со мной, используя приспособление для пыток (расческу), чтобы распутать узлы. Это убило. Это потому, что мои волосы склонны к сучению и запутыванию — мы говорим о таких завязанных узлах, что вы можете избавиться от них, только прижав расческу к волосам и услышав эти небольшие хлопки.

В течение многих лет я просыпался с корягами в волосах, и каждый раз, когда я шел куда-нибудь в ветреную погоду, мои волосы клубились, и мне приходилось расчесывать их снова и снова. Длинноволосые люди: вы понимаете.

Жаль, что до сих пор я не знала об этом одноминутном спрее для распутывания волос своими руками. Конечно, на рынке есть распутывающие товары, но этот стоит копейки. И работает! И сделано из того, что у вас уже есть! В Интернете есть масса рецептов для этого, но я возился с одним, пока он не стал соответствовать моим (строгим и полностью научным) стандартам.

Вам понадобится

Пустой флакон с распылителем (я использовал стандартный флакон объемом 12 унций, но было бы неплохо сделать и дорожный вариант)
2–3 ст.обычный кондиционер
Горячая (не кипящая) вода
по желанию: эфирное масло на ваш выбор

Ступеньки

1: Налейте 2–3 столовые ложки любимого кондиционера в бутылочку для шприца.

2: Заполните бутылку горячей водой до конца. Это помогает кондиционеру быстро раствориться в воде, чтобы он не склеился на дне.

3: Добавьте 2–3 капли эфирного масла для аромата, если хотите.Я использовала эфирное масло туберозы, поэтому мои волосы пахнут восхитительным нежным розарием.

4: Встряхнуть!

5: Распылите спрей на сухие волосы, чтобы распутать даже самые худшие случаи изголовья кровати или волос кабриолета. Просто распылите и расчешите, удивляясь тому, как ваша расческа не зацепляется за путаницы. Вы также можете распылить на влажные волосы в качестве несмываемого кондиционера. Оба варианта сделают волосы шелковистыми, мягкими и блестящими, а вы почувствуете себя самодовольно.

Использование миксера Power Mixer для смешивания бетона

Использование механического миксера значительно упрощает работу, когда у вас есть бетонный объект, который слишком велик для ручного перемешивания, но все же недостаточно велик, чтобы заказывать предварительно смешанный раствор в компании по производству бетона / каменной кладки.

Шаг 1. Арендуйте миксер и соберите инструменты

Большинство розничных продавцов оборудования, которые арендуют электрические бетономешалки, предлагают учебные занятия по их использованию и очистке, часто без дополнительной оплаты. Воспользуйтесь этим, чтобы в дальнейшем сэкономить на догадках. Подготовьте все остальные инструменты на рабочем месте и убедитесь, что они в хорошем состоянии. При хранении мешков с портландцементом важно располагать их поверх полиэтиленовой пленки, чтобы защитить их от влаги из земли.Любой мешок с цементом, который намокнет на дне, начнет схватываться, в результате чего на дне мешка останется кусок непригодного для использования бетона.

Шаг 2: Загрузите миксер

Намочите внутренний барабан миксера с помощью садового шланга; это поможет упростить уборку. Используйте ведро, чтобы смешать сухой портландцемент, заполнитель и песок в соответствии с правилом из трех частей заполнителя, двух частей песка и одной части цемента. Смешать это в ведре проще, чем следить за тем, сколько лопаток каждого компонента вы засыпаете в барабан миксера.

Всегда надевайте защитную маску для лица, чтобы не вдыхать пыль от сухого цемента; он содержит вредные силикаты, которые могут привести к повреждению легких. Также используйте рабочие перчатки и другую защитную одежду, чтобы предотвратить контакт цемента с кожей, поскольку он содержит щелочи, которые могут вызвать раздражение.

Осторожно вылейте сухие компоненты в барабан механического миксера. Добавьте к этой сухой смеси небольшое количество воды, пока не получите желаемую консистенцию бетона; он должен быть примерно такой же густой, как тесто для торта.С недостатком воды легче справиться, чем с избытком; лучше добавлять больше в слишком густую смесь, чем отмерять больше сухих ингредиентов цемента для добавления в слишком жидкую смесь. Дайте миксеру повернуть бетон до однородного серого цвета, что обычно занимает не более пяти минут.

Шаг 3: Заливка бетона

После того, как вода и цемент соединятся и прореагируют на химическом уровне, у вас будет относительно короткое время для заливки и затирки, прежде чем он начнет затвердевать и станет слишком трудным для правильной работы.Смешайте только необходимое количество миксером и перед заливкой убедитесь, что ваш бетон достаточно толстый, чтобы прилипать к стенкам барабана, но все же падать, когда он вращается к вершине.

После того, как вы вылили весь бетон, немедленно промойте из шланга внутреннюю часть барабана миксера, чтобы удалить любые комки, которые все еще прилипли к бокам. Для этого рекомендуется использовать более высокое давление на сопле шланга; любой мокрый бетон, оставшийся сбоку, быстро затвердеет, и его будет трудно удалить полностью.

WeddingMix от Storymix Media | Видеооператоры

Мы с женой определенно интересовались видеосъемкой нашей свадьбы, но как только мы получили несколько предложений и поняли, что это будет не менее 2500 долларов за что-то получше, чем мои кузены, гуляющие со своими телефонами, мы исследовали этот вариант. Сидеть …

e и приложение не слишком сложно ориентироваться; Я бы не сказал интуитивно понятным. Разработчики: при добавлении тегов к фотографиям и видео найдите способ НЕ обновлять страницу и вернуться наверх.. это очень раздражало при просмотре сотен фотографий. Кроме того, я был удивлен, узнав, что буду отвечать за выбор видеоклипов, их обрезку и организацию в наше собственное видео. Вы можете заплатить дополнительно 100 долларов или что-то еще, чтобы они сделали это за вас, но у меня сложилось впечатление, что это именно то, за что я платил в первую очередь. Опять же, это было дешево, так что это не имеет большого значения, но меня это определенно удивило. Это был, мягко говоря, довольно крупный проект.Доставка камер HD прошла без проблем. Ни у кого не было проблем с загрузкой приложения и загрузкой контента, что было впечатляюще. Я должен признать, что снимать свадебное видео таким образом было одним из самых больших стрессов в день нашей свадьбы. Приходилось рассылать тексты всем моим гостям, предлагая им загрузить приложение, назначать людей для записи определенных событий, а затем интересоваться во время этих событий, снимал ли кто-нибудь.

Добавить комментарий
