Виды соединения электрических проводов: Соединение проводов. Скрутка,пайка,сварка,опрессовка, клеммники Wago

Способы соединения электрических проводов. 8 класс.

Тест: Способы соединения электрических проводов. 8 класс.

1. Как по назначению называются электрические провода, которые используют для внутреннего монтажа при сборке электрических приборов, аппаратов, агрегатов?

а) обмоточные провода б) установочные провода в) монтажные провода

2.  Какое из приведенных здесь условных обозначений соответствует гальваническому элементу?

а) №1 б) №2 в) №3

3.Сращивание проводов с использованием пайки.

Определи последовательность действий:

1.Плотно скрутить жилы (одна с другой)

2. Место пайки обернуть изоляционной лентой.

3. Перед пайкой снять с токопроводящих жил изоляцию и зачистить их до блеска

4. Пропаять электрическим паяльником место соединения.

4. Что нельзя делать во время работы с паяльником:

а) работать только исправным паяльником;

б) прикасаться к защитному кожуху или рабочей части паяльника руками;

в) в перерывах между работой класть паяльник только на подставку;

г) прикасаться паяльником к шнуру;

д) держать паяльник только за рукоятку.

5. Продолжи предложение: Пайка — это_________________________________________

____________________________________________________________________________

6. Освобождение проводов от изоляционной оболочки и оформление петелькой (кольцом)  или прямым концом (тычком), в зависимости от конструкции электроарматуры называется: _____________________________________________________________________________

7. Для изоляции оголенных проводов используют___________________________________

Тест: Способы соединения электрических проводов. 8 класс.

1. Как по назначению называются электрические провода, которые используют для внутреннего монтажа при сборке электрических приборов, аппаратов, агрегатов?

а) обмоточные провода б) установочные провода в) монтажные провода

2.  Какое из приведенных здесь условных обозначений соответствует гальваническому элементу?

а) №1 б) №2 в) №3

3.Сращивание проводов с использованием пайки.

Определи последовательность действий:

1. Плотно скрутить жилы (одна с другой)

2. Место пайки обернуть изоляционной лентой.

3. Перед пайкой снять с токопроводящих жил изоляцию и зачистить их до блеска

4. Пропаять электрическим паяльником место соединения.

4. Что нельзя делать во время работы с паяльником:

а) работать только исправным паяльником;

б) прикасаться к защитному кожуху или рабочей части паяльника руками;

в) в перерывах между работой класть паяльник только на подставку;

г) прикасаться паяльником к шнуру;

д) держать паяльник только за рукоятку.

5. Продолжи предложение: Пайка — это_________________________________________

____________________________________________________________________________

6. Освобождение проводов от изоляционной оболочки и оформление петелькой (кольцом)  или прямым концом (тычком) ,в зависимости от конструкции электроарматуры называется: _____________________________________________________________________________

7. Для изоляции оголенных проводов используют___________________________________

Ответы к Тесту: Способы соединения электрических проводов. 8 класс.

1 -В

2 — Б

3 — 2 4 1 3

4 — Б Г

5 — Процесс соединения деталей расплавленным материалом — припоем.

6 — Оконцевание проводов.

7 — Изолента.

Соединение проводов — обзор способов с картинками

Соединение проводов — скорее всего самая распространенная задача в электротехнике. Поскольку по тем или иным причинам возникает нехватка длины проводников в электрических цепях, приходится соединять между собой их части. Очевидно, что при этом появляется контакт, который лежит в основе многих электротехнических проблем. И не электрические соединения в конкретном месте проводников подразумеваются в данном случае.

Если контакт выполнен правильно, электрическая цепь будет исправно функционировать. Но, тем не менее, фраза «электротехника — это наука о контактах» давно уже звучит как притча во языцех. Далее в статье речь пойдет о том, как правильно соединять провода для того, чтобы это соединение как можно дольше не создавало проблем. А также ряд иных вопросов, имеющих существенное значение для скрутки проводов и охватывающих другие виды их соединения.

Скрутка, о которой умалчивает ПУЭ

Помимо часто упоминаемых слов о контактах, в среде работников электротехники существует еще одна распространенная фраза о том, что работы, выполняемые электриками и минерами, часто весьма схожи своими летальными последствиями. В частности, по этой причине и существует ПУЭ — по сути, свод законов для всего того, что имеет отношение к электрическим сетям. Поинтересуемся в Правилах устройства электроустановок о том, каким образом должно осуществляться соединение проводов.

Что говорится в ПУЭ о соединении проводников

С одной стороны, все четко указано:

• опрессовка;
• сварка;
• пайка;
• сжимы —

и это четыре официально допустимых способа соединения концов проводников. Но все они требуют что-либо дополнительное из инструментария или оборудования, и в некоторых случаях довольно-таки сложное, поскольку:

• для опрессовки потребуется специальный инструмент, который соответствует соединяемым проводникам;
• сварка невозможна без сварочного аппарата;
• для пайки необходимо наличие паяльника, так же как и пригодности для пайки материала соединяемых жил;
• сжимы предполагают использовать специальный соединитель электрических проводов, предназначенный для этого.

Однако чтобы обеспечить соединение электрических проводов, можно просто скрутить их жилы между собой, получив, таким образом, электрический контакт. И, несмотря на то, что в ПУЭ не указана скрутка, само сжимающееся надежное соединение проводов, тем более утвержденное в установленном порядке, вполне соответствует букве электротехнического закона ПУЭ.

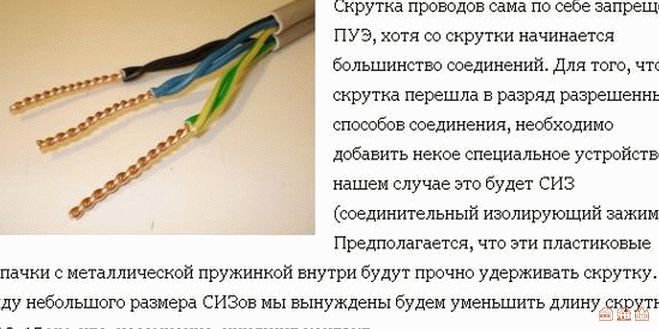

Чтобы скрутка проводов получилась надежной, необходимо выполнить такие условия:

• длина скрученных жил проводников от края изоляции и до концов составляет 40–50 мм;
• электрические провода, а точнее их контактирующие жилы, с целью удаления пленок окислов или остатков изоляции зачищают мелкозернистым наждаком или напильником. Можно воспользоваться также и ножом. При этом движения надо делать вдоль жилы. После зачистки рекомендуется с помощью лупы оценить качество удаления пленки. Это позволит создать наилучшее электрическое соединение;
• чтобы правильно сделать соединение проводов без пайки, свитые концы жил необходимо сформировать одним из общепринятых способов. Они максимально плотно должны прижиматься друг к другу в любом месте скрутки.
• Применяемые виды скруток показаны далее. Эти изображения помогут нашим читателям понять, как правильно сделать скрутку.

Общепринятые способы скрутки концов проводников

Что же имеет плохого соединение проводов скруткой и почему о ней явно не упоминается в ПУЭ? Ведь остальные методы соединения проводов заметно уступают ей в простоте монтажа и минимальной себестоимости, по которым такое соединение двух проводов с одной жилой, так же как и скрутка многожильных проводов, стоит впереди всех. Остальные способы соединения электрических проводов остаются далеко позади нее.

• Главный недостаток скрутки заключен в ее ослаблении со временем в результате повторяющихся температурных расширений проводников.

Постепенно из-за температурных деформаций жил усилие, прижимающее их друг к другу, ослабевает, и сопротивление контакта возрастает. Для проводов электрических цепей, в которых присутствуют маломощные потребители типа энергосберегающих и светодиодных ламп, ослабление контактного усилия не будет опасным. Но для скрутки проводов в цепи с электрическими нагревательными приборами мощностью в несколько киловатт с определенного момента может начаться лавинообразный процесс ухудшения контакта между скрученными жилами. Причем, если своевременно не заметить такое соединение электропроводки, в лучшем случае либо медные провода, либо алюминиевые, жилы которых скручены, вблизи него пострадают от порчи изоляции высокой температурой.

• По этой причине запрещается применение скрутки в помещениях с повышенной пожарной опасностью. В этих помещениях надо применять более надежное соединение проводов.
• Не разрешается скрутка медных проводов с алюминиевыми проводниками. Так же, как и в любом ином соединении, в скрутке не допускается непосредственный контакт медной и алюминиевой жилы из-за появления электрохимических процессов, приводящих к быстрой порче соединения и усиления пожарной опасности.
• Повторно соединять два провода, бывших в скрутке, не рекомендуется. Скручиваются только ровные жилы после снятия изоляции, а выпрямление обычно ломает даже жилки многожильного проводника.
• Правильная скрутка может получиться лишь для относительно тонких проводников. Скручивать толстые одножильные провода не рекомендуется. Чтобы соединить провода между собой при значительной толщине жил, лучше использовать опрессовку их гильзой.

Начиная с некоторого значения диаметра жил сделать скрутку проводов вообще не представляется возможным. Примером может быть силовой кабель. Поэтому скрутка кабеля, содержащего 2, 3 или большее число жил, делается тонкой медной проволокой как подготовка для соединения «начисто». Затем каждая пара зафиксированных жил паяется.

Скрутка как полдела

Однако эксперимент, который проводился со скрученными многожильными проводниками, показал высокое качество контакта всех соединений проводов сразу после завершения монтажа. Сделанная сотня скруток отрезков многожильного медного провода с сечением, характерным для обычной квартирной электропроводки, показала весьма малое контактное сопротивление, что подтверждают изображения далее.

Следовательно, выполнив скрутку, делаешь примерно половину монтажных работ по соединению двух проводников. Еще остается доработать полученное соединение так, чтобы со временем оно не ухудшилось. А для этого надо либо создать усилие, которое снаружи обжимает скрученные жилы, либо применить один из способов слияния жил. Слияние жил, безусловно, лучше всего обеспечивает минимальное сопротивление в месте соединения двух, трех или нескольких проводников.

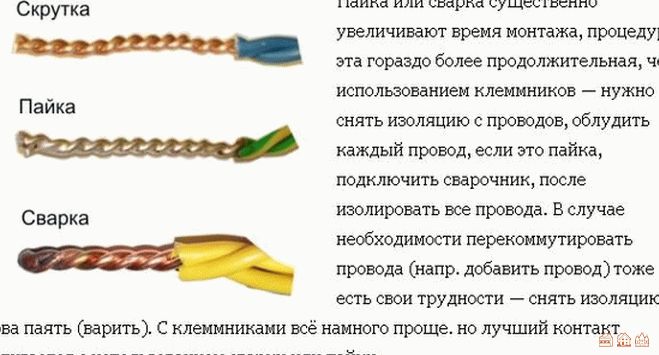

Соединение проводов слиянием жил делается либо их расплавлением, либо припоем. В любом из этих вариантов достигается самое малое значение контактного сопротивления. Но есть и существенные недостатки у этих способов. И при сварке, и при пайке делается нагревание жил до температуры, опасной для изоляции.

• Чтобы не испортить ее, лучше держать скрутку щипцами сразу за краем изоляции для отвода тепла в ходе сварки или пайки и еще какое-то время после их завершения.
• Хотя и существует технология сварки и пайки алюминиевых жил, все же лучше иметь дело с медью. Но и медная жила перед пайкой или сваркой очищается от посторонних наслоений и обезжиривается.

Сварка и пайка устраняет само понятие контакта на конце скрутки, делая в этом месте либо тело в виде капли (при сварке), либо заполняя все щели припоем. При соединении проводов, предназначенных для мощных электроприборов, сварка и пайка — самый правильный способ соединения проводников. Однако эксперимент, который проводился на сотне уже показанных скруток, не продемонстрировал существенного уменьшения контактного сопротивления. Об этом свидетельствуют изображения, показанные далее.

На изображениях представлено очевидное доказательство одинаковых свойств соединения обычной и сваренной скрутки многожильных проводов. Но при увеличении толщины жил, а также для толстых одножильных проводов пайка и сварка будут иметь преимущество перед скруткой. Если соединение проводов можно сделать скруткой, и к ним не подключено мощное электрооборудование, не имеет смысла их паять и тем более сваривать.

Разъемные соединения

Рассмотренные выше опыты свидетельствуют в пользу механической фиксации скруток. Для этой цели наряду с гильзами существуют специальные колпачки СИЗ. Они дают возможность сделать как бы сращивание проводов, обжимая скрутку и сохраняя усилие сжатия. Это две разновидности сжимов, о которых упомянуто в ПУЭ. Первый — это гильза, а второй — колпачок. Его навинчивают до упора на зачищенные жилы. Устройство, а также возможные разновидности колпачков СИЗ, показаны далее на изображениях.

Аббревиатура СИЗ читается как:

С – соединительный;

И – изолирующий;

З – зажим.

Цифра 1 (СИЗ-1) указывает на колпачок с канавками, а 2 (СИЗ-2) — на такую же деталь с выступами. Числа через дефис указывают на диапазон сечений проводов, подключаемых СИЗ. Колпачок весьма удобен тем, что с его применением достигается не только хорошая проводимость соединения, но и возможность его разнять. Если необходимо выбрать, чем соединить проводники между собой, для домашних и офисных электросетей СИЗ — это оптимальный вариант.

Быстрым и удобным приспособлением, дополняющим разнимаемые виды соединений проводников, является клеммник. Однако удобство его ограничивается нагрузочными токовыми характеристиками. В сравнении с колпачком СИЗ, который улучшает контактное сопротивление, клеммник его ухудшает. Причем очень заметно. Для получения соответствующих данных был сделан третий опыт, информация о котором показана далее. Сваренные скрутки были отрезаны. Концы проводов вставлены в клеммники.

• Контактное сопротивление клеммника на порядок больше, чем у скрутки.

Но зато он не только является самым приемлемым решением для соединения проводов слаботочной электропроводки в квартире и офисе.

• Клеммник — это связующий элемент между проводами с медными и алюминиевыми жилами.
• Его удобно использовать для соединения проводов с разным сечением жил.
• Для медных жил перед вставкой их в клеммник рекомендуется нанесение контактной пасты.
• Алюминиевые жилы перед вставкой в клеммник надо зачистить от пленки окиси.

Применяются три разновидности этих соединителей:

1. Клеммники WAGO:

Серия 221

Серия 222

Для DIN-рейки

1. Клеммники ТМ 3М, DКС, ІЕK и прочих производителей, в том числе и неразборные самозажимные:

Самозажимные клеммы используют усилие при вставке жилы. При этом происходит упругая деформация клеммы, которая в месте контакта с жилой снабжена острыми краями. Они врезаются в жилу и фиксируют ее. Это условно неразборное соединение можно разъединить, сняв крышку с клеммника и поддев, например, тонкой отверткой, край клеммы, извлекая затем провод.

Для того чтобы провод без усилия вставлялся в клеммник и при необходимости так же легко извлекался из него, применяется конструкция с рычагом, который создает усилие в соединении для фиксации жилы. На этом принципе сделаны клеммники WAGO и их аналоги.

Весьма распространенной разновидностью сжима является винтовое соединение. На таком соединении основаны конструкции многих клеммников, соединительных колодок и гильз. Винтовое соединение позволяет получить наибольшее усилие, сжимающее соединяемые жилы. Но для того чтобы со временем от вибраций и температурных деформаций такое соединение не ослабевало, к нему с помощью пружины прикладывается усилие, которое создает удерживающее напряжение.

• Винтовые зажимы — это наиболее эффективное соединение одножильного провода с многожильным, жил разного диаметра, в том числе из алюминия и меди.
• Поскольку винты, гайки и шайбы всегда есть в наличии у всех, кто связал свою профессию или увлечение с техникой и работает своими руками, при необходимости соединить два провода с их помощью не составит особого труда. Однако это делается по правилам, которые иллюстрирует изображение далее.

• Используя винтовые зажимы, необходимо помнить о том, что качество контакта в первую очередь определяется площадью контактирующих поверхностей. А она уменьшается по мере увеличения диаметра жилы. При этом не помогут никакие усилия винтовых зажимов. При больших диаметрах жил обязательно применяются контактные пасты и гели. Но в таком случае пайка и сварка все-таки обеспечат более надежный контакт, нежели винтовое соединение.

Правильное соединение проводов — залог безопасной работы электросети. Надо не забывать, как правильно делать скрутку, оптимально выбирать вид соединения, а также грамотно его исполнять.

Объяснение различных типов домашней электропроводки

Стажировка электрика начинается всего со 100 часов в лаборатории профессионального училища, вплоть до университетов, предлагающих 4 года обучения. Вот сколько обучения и знаний нужно, чтобы стать лицензированным электриком. Но понимание основ домашней электропроводки не должно быть таким интенсивным.

Если вы выполняете простой проект дома своими руками, вам следует знать, какие типы электрических проводов используются в доме.Вам также необходимо понимать общие правила кодирования, определения размеров и маркировки.

В этом базовом руководстве мы собрали все, что вам нужно знать о домашних электрических проводах.

Зачем нужно знать об электропроводке дома

Если вы выполняете какой-либо проект по дому, понимание домашней электропроводки может облегчить эту работу. Вам нужно знать о типах электрических проводов, когда вы:

• установка новой проводки и необходимость знать, какой тип провода использовать
• ищет электрические проблемы в вашем доме (т.е. знание цепи, к которой принадлежит проводка, может помочь вам определить причину проблемы)
• выполнение любого электрического ремонта или модернизации

Помните, что любые изменения в домашней электропроводке должны соответствовать нормам. Это означает соблюдение Национального электротехнического кодекса, а также любых местных постановлений в вашем географическом регионе.

Последние имеют тенденцию быть более строгими, и их следует тщательно соблюдать, чтобы избежать ошибок.

Несоблюдение кода увеличивает риск возникновения опасностей, например возгорания.Это также может стоить вам, если вы когда-нибудь решите продать свой дом и его поймает домашний инспектор.

Основы домашней электропроводки

Прежде чем мы углубимся в типы электрических проводов, вам следует знать несколько основных терминов, маркировки и кодирования. Понимание этого может значительно упростить вашу поездку в строительный магазин.

Термины «кабель» и «провод» настолько часто используются как синонимы, что можно подумать, что это одно и то же.Но это не так.

Электрический провод — это любой материал, проводящий электричество. Это отдельные проводники внутри куртки. Они либо изолированные, либо голые.

С другой стороны, кабель представляет собой комбинацию двух или более проводов. Эти провода собраны вместе в одной оболочке.

Цветовое обозначение оболочки кабеля

Наружная оболочка кабелей имеет цветовую маркировку. Кабели имеют цветовую маркировку, чтобы обозначить размер проводов внутри кабеля. Цветовой код также указывает на силу тока кабеля.

Ниже указаны цвет, размер и сила тока:

• Черный . Провод калибра 8 или 6, цепи 45 или 60 А
• Оранжевый . Провод 10 калибра, цепь 30 А
• Желтый . Провод 12 калибра, цепь 20 А
• Белый . Провод 14 калибра, цепь 15 А

Серые кабели — это кабели подземных фидеров (UF). Все кабели УФ серого цвета. Чтобы узнать калибр провода и информацию о цепи, вам необходимо проверить маркировку оболочки кабеля.

Кроме того, цветовое кодирование оболочки кабеля является относительно новым нововведением в электротехнической промышленности. Он не был введен до 2001 года, и компании не обязаны его использовать. По этой причине вы всегда должны уточнять у производителя, соответствует ли цветовая кодировка действующим стандартам.

В отличие от цветовой кодировки оболочки кабеля, цветовая кодировка проводов является стандартной для всех жил. Домашний электрический провод обычно бывает следующих цветов:

• Белый .Это нейтральный провод. Он отвечает за замыкание цепи, возвращая ток к панели.
• Черный / Красный . Это горячие провода. Это означает, что они передают электрический ток от панели к устройству. Устройство может быть розеткой, осветительной арматурой, выключателем или бытовым прибором.
• Чистый / зеленый . Этот цветовой код обозначает провода заземления. Провод заземления вступает в игру при замыкании на землю. Эти провода создают путь, по которому ток возвращается к выключателю вашего дома, перегорает предохранитель и отключает электричество.

Существуют провода других цветов, но самые распространенные из них можно встретить у себя дома.

Знание того, что представляет собой каждый провод, может помочь вам понять, как различные провода в вашем доме влияют на вашу электрическую систему.

Маркировка

И провода, и кабели имеют маркировку, чтобы сообщить вам размер провода, материал, количество проводов внутри кабеля, тип изоляции и другие специальные характеристики. Этикетки напечатаны на изоляции провода или на внешней оболочке кабеля.

Размер провода

Размер провода относится к диаметру самого проводника. Это регулируется американской системой калибровки проводов. В двух словах, чем меньше размер провода, тем больше калибр.

Крайне важно, чтобы размер выбранных вами проводов соответствовал силе тока цепи. Если они не совпадают, значительно возрастает риск короткого замыкания и возгорания.

Но как измерители и сила тока работают вместе?

Калибр провода определяет его допустимую нагрузку по току. Максимальный ток — это величина силы тока, с которой провод может безопасно работать.

Что касается домашнего электрического провода, вы обычно будете работать с проводом 12 или 14 калибра. Но для бытовой техники вы будете использовать калибр 10, 8 или 6. Такие вещи, как печи, водонагреватели, сушилки и кондиционеры, используют эти более крупные датчики, потому что они требуют большой силы тока.

Если вам нужно протолкнуть провод через кабелепровод, вам понадобится сплошной провод.Но когда вам нужно протянуть провод через кабелепровод, вы можете подумать об использовании многожильного провода. Поскольку он более гибкий, легче обходить углы или труднодоступные места.

Виды электропроводки в доме

Существует множество различных типов проводки и кабелей, которые можно найти как в доме, так и вокруг него. Ниже мы рассмотрим наиболее распространенные типы более подробно.

Неметаллический кабель

В домах, построенных после середины 1960-х годов, проводка относительно стандартная.

Обычный тип домашней электропроводки — неметаллический кабель или кабель NM. Вы также можете знать его как кабель Romex, который является самой популярной торговой маркой этого типа электропроводки.

НМ обычно состоит из трех или более отдельных жил. Эти проводники завернуты в гибкую пластиковую оболочку, также известную как оболочка. В одном кабеле NM обычно есть провод под напряжением, провод заземления и нейтральный провод.

NM используется для сухой внутренней домашней электропроводки.Это включает в себя бытовые приборы, выключатели, осветительные приборы и розетки. Наиболее распространенные размеры NM в современных домах:

• Калибр 14, цепи 15 А
• калибр 12, цепи 20 ампер
• Цепи калибра 10, 30 А
• 8 калибра, цепи 40 А
• 6 калибр, цепи 55 А

В качестве альтернативы, электрические провода в вашем доме могут быть проложены в трубопроводе. Это гибкая металлическая или пластиковая трубка. Обычно он используется в ситуациях, когда оголена проводка.

Правила, касающиеся кабеля NM

Существует несколько правил, касающихся кабеля NM, о которых вам следует знать.

Во-первых, их нельзя использовать в жилом строительстве выше трех этажей. Строго предназначенные для дома, они также не могут использоваться в коммерческих постройках.

НМ разработан как постоянная домашняя электропроводка. Их нельзя использовать вместо удлинителей. Их также нельзя использовать для замены электропроводки ваших приборов.

При необходимости вы должны использовать подходящую опору для кабелей. Вы не можете поддерживать их гвоздями или стойлами. Все, что может повредить кабель, не допускается в качестве опоры, и они должны быть закреплены с интервалом менее 4,5 футов.

Как уже упоминалось, местные постановления относительно электропроводки в доме, как правило, строже национальных. А в некоторых сообществах использование кабелей Romex или NM запрещено. Вместо этого эти общины используют бронированный кабель или переменный ток.

Также известный как BX, этот тип электрического провода появился в начале 1900-х годов, но используется до сих пор. Электропроводка переменного тока имеет гибкую металлическую оболочку. Это обеспечивает дополнительную защиту проводников внутри.

Как и кабели NM, переменный ток не разрешается использовать в коммерческих зданиях или жилых зданиях более трех этажей. Правила, касающиеся поддержки, также аналогичны.

Подземный питающий кабель

В то время как кабели AC и NM предназначены для сухих внутренних условий, вам нужен кабель, который подходит для использования вне помещений или во влажных условиях.Этот тип кабеля не требует защиты стен, пола и потолка.

Вот почему, когда вам нужно проложить провод под землей или на открытом воздухе, вы используете подземный подводящий кабель UF. Этот тип электрического провода также является неметаллическим кабелем, и его можно прокладывать под землей без кабелепровода.

Также без проблем может промокнуть.

Подобно кабелю NM, кабель UF состоит из трех жил.

Один провод под напряжением, один нейтральный провод и неизолированный провод заземления.Они также похожи на кабель NM, но оболочка вокруг УФ-кабеля выполнена из твердого пластика, который нельзя катить между пальцами.

Если у вас есть домашний электрический провод, проходящий через незавершенные участки, такие как подвалы, им нужна более прочная внешняя поверхность. Вот тут и пригодится кабель в металлической оболочке.

Используется на незавершенных участках, где проводка подвержена риску физического повреждения.

Низковольтная проводка

Если у вас есть цепь, которая использует менее 50 вольт, вы можете использовать низковольтную проводку.

Этот тип домашнего электрического провода используется для предметов, не требующих большого количества электроэнергии. Сюда входят дверные звонки, большинство термостатов и ландшафтное освещение.

Вы найдете диапазоны низковольтных проводов от 12 до 22 калибра. Обычно он изолирован или покрыт оболочкой кабеля.

Телефон и провод передачи данных

Если у вас еще есть стационарный телефон, у вас есть специальная проводка для него. То же самое можно сказать и о вашем интернет-соединении.

И в вашем телефоне, и в Интернете используются провода низкого напряжения.Ваш телефонный кабель и кабель для передачи данных могут содержать от четырех до восьми проводов. Но наиболее распространенным типом кабеля, используемого для этой цели, является кабель категории 5 или категории 5.

категории 5 представляют собой восемь проводов, скрученных вместе в четыре пары. На самом деле это самый эффективный тип кабеля для телефона и передачи данных.

Каналы электропроводки

Ну не совсем домашний электрический провод, проводные каналы определенно пригодятся с домашними системами электропроводки.

Эти экструдированные профили, также известные как электрические каналы или пластиковые каналы, помогают защитить и упорядочить все типы электрических проводов в вашем доме. Но их также можно использовать в коммерческих, медицинских и промышленных приложениях.

Каналы для электропроводки, имеющие квадратную, круглую, плоскую, прямоугольную, куполообразную или полностью индивидуализированную форму, имеют широкий спектр применения. В вашем доме вы используете их, чтобы предотвратить спутывание, повреждение проводов и дезорганизацию.

Они также могут помочь предотвратить опасность споткнуться, когда у вас проложены кабели по полу и стенам.

Дополнительная помощь в понимании вашего дома и его электропроводки

Домашние электрические системы проводов сложны.Но понимание его компонентов может помочь вам диагностировать проблемы, завершить ремонт, спланировать ремонт и поддерживать проводку в соответствии с кодом.

Первое, что вам нужно знать о домашнем электрическом проводе, — это основы. Вы должны знать, как размер соотносится с силой тока, как работает цветовая кодировка оболочки кабеля и провода и как читать этикетку кабеля или провода. Но вы также должны знать разницу между проводами и кабелями и когда вы используете многожильный или одножильный провод.

После этого вы должны знать все типы электрических проводов в вашем доме.

К ним относятся все, от кабелей NM, питающих ваши розетки, до кабелей УФ, питающих ваши наружные фонарные столбы. Но ваш дом может также использовать кабель переменного тока вместо NM, а также кабель в металлической оболочке в незавершенных местах и ​​кабель низкого напряжения для маломощных розеток.

Но знание и понимание вашей домашней электросистемы не обязательно означает возможность ее отремонтировать или изменить.

Для этого вам может потребоваться помощь профессионала. Если это так, ознакомьтесь с нашим широким спектром электрических услуг и узнайте, чем мы можем вам помочь.

Все, что вам нужно знать о домашней электропроводке

Электропроводка в доме — это процесс подключения различных аксессуаров для распределения электроэнергии от поставщика к различным приборам и оборудованию в доме, таким как телевизор, лампы, кондиционеры и т. Д.

Давайте посмотрим на различные типы электропроводки, которые используются в жилых домах.

1. Шпилька для проводов

   Эта проводка состоит из проводов с ПВХ изоляцией или обычных VIR, которые скручены и скомпонованы. Их держат на стенах и потолке с помощью фарфоровых планок с пазами, дерева или пластика. Это временная электропроводка, поэтому она не подходит для использования в жилых помещениях. Более того, в наши дни система электропроводки с планками используется редко.

2. Электропроводка обсадных труб и колпачков

   В прошлом он был довольно популярен, но в наши дни считается устаревшим из-за популярности кабелепровода и системы проводки в оболочке.В этой электропроводке использовались кабели из ПВХ, VIR или любые другие одобренные изолированные кабели. Кабели проходили через деревянные кожухи, в которых кожух был сделан из полосы дерева с параллельными продольными канавками, прорезанными для размещения кабелей.

3. Проводка планки

   Это когда одиночный электрический провод или группа проводов прокладываются поверх деревянной обрешетки. Провода прикреплены к обрешетке с помощью латунного зажима и расположены с интервалом 10 см для горизонтальных участков и 15 см для вертикальных участков.

4. Проводка в свинцовой оболочке

   В проводке со свинцовой оболочкой используются проводники, изолированные с помощью VIR и покрытые внешней оболочкой из свинцово-алюминиевого сплава, который содержит около 95% свинца. Металлическая оболочка защищает кабели от механических повреждений, влаги и атмосферной коррозии.

5. Кабельная проводка

   Существует два типа кабельной разводки в зависимости от прокладки труб:

   • Поверхностная проводка из кабелепровода Когда трубы из GI или ПВХ устанавливаются на стены или крышу, это называется поверхностной кабельной разводкой.Трубы прикрепляются к стенам с помощью планки с двумя отверстиями и зажима основания на равных расстояниях. Внутри коробов прокладываются электрические провода.
   • Скрытая проводка из кабелепровода Когда кабелепроводы скрыты внутри пазов стены или точеной кирпичной стены, это называется скрытой проводкой из кабелепровода. Внутри коробов прокладываются электрические провода. Это популярно, потому что оно прочнее и эстетичнее.

Вот некоторые преимущества и недостатки системы скрытой проводки

Преимущества

• Это безопасная система электропроводки
• Защищено от химического воздействия, влажности и других внешних факторов
• Нет риска поражения электрическим током
• Это эстетично
• Отсутствие риска износа, возгорания или повреждения изоляции кабеля
• Довольно надежно
• Ремонт можно легко выполнить, так как вы легко можете заменить старые провода

Недостатки

• Дороже по сравнению с кабельной разводкой
• Сложно изменить положение выключателей или приборов
• Установка сложная
• Трудно найти дефекты в проводке
• Добавление дополнительного трубопровода в будущем — утомительная задача

Если электропроводка не выполнена должным образом или не обслуживается должным образом, это может привести к опасным ситуациям, таким как электрический пожар. Поэтому важно проявлять большую осторожность при установке электрических проводов и кабелей. Если вам интересно, какую электропроводку установить у себя дома, позвоните нам в D&F Liquidators, Inc., поскольку у нас есть широкий ассортимент электропроводки по конкурентоспособным ценам, и наша опытная команда проведет вас через процесс выбора.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.Она хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, переключателей безопасности и т. Д. Она закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

6 видов электропроводки для вашего дома

Все электротехнические проекты объединяет одно: электромонтаж. При установке новой проводки важно знать, какой тип провода или кабеля вам нужен. Базовые знания о типах электропроводки помогут вам узнать больше о схемах, существующих в вашем доме. Например, вам будет проще определить, какой провод куда идет, глядя в распределительную коробку.

Современные дома и дома, построенные после середины 1960-х годов, в целом имеют аналогичные типы проводов. Кроме того, любая новая проводка должна соответствовать требованиям, установленным местными строительными нормативами или национальными электротехническими правилами. Электропроводка — это подключение проводов и кабелей к различному оборудованию и устройствам, таким как приборы, выключатели, фонари, розетки и так далее, к главному распределительному щиту.

Кабель против провода

Важно понимать некоторые основные термины, которые используются при описании проводки.Электрический провод — это проводник, материал, проводящий электричество. Для бытовой электропроводки используется медь или алюминий (или алюминий с медной оболочкой), хотя алюминий больше не используется. Это может быть многожильный провод или сплошной металлический провод, и в большинстве случаев он изолирован с помощью непроводящего пластикового покрытия.

С другой стороны, кабель представляет собой комбинацию двух или более проводов, собранных с использованием одной оболочки. В современных домах кабель NM (неметаллический) является наиболее распространенным типом.Он состоит из двух или более отдельных проводов, обернутых в защитную пластиковую оболочку, и содержит:

• один или несколько «горячих» (токоведущих) проводов
• нейтральный провод
• провод массы

1. Кабель NM

Наиболее распространенным типом домашней электропроводки является кабель NM, также известный как кабель Romex, по названию самой популярной марки электропроводки. Кабели NM содержат три или более отдельных проводника, обернутых вместе оболочкой, которая представляет собой гибкую пластиковую оболочку.

Этот тип кабеля обычно используется для сухой внутренней домашней проводки, включая бытовую технику, арматуру, выключатели и розетки. Сегодня кабели NM имеют цветовую маркировку, что означает, что внешняя оболочка кабеля имеет разные цвета, чтобы указать калибр провода. Вот наиболее распространенные кабели NM, которые вы, скорее всего, найдете в современных домах:

• Цепи калибра 6, 55 А в черной оболочке
• Цепи калибра 8, 40 А в черной оболочке
• Цепи калибра 10, 30 А в оранжевой оболочке
• Цепи калибра 12, 20 А в желтой оболочке
• Цепи калибра 14, 15 А в белой оболочке

Серая оболочка предназначена для подземных (УФ) кабелей.

2. Бронированный кабель

Когда дело доходит до домашней электропроводки, местные постановления строже национальных. Вот почему вы можете обнаружить, что в некоторых областях использование кабелей NM запрещено, и в этих местах вместо них используются бронированные кабели или кабели переменного тока.

, также известная как BX, восходит к началу 1900-х годов и имеет гибкую металлическую оболочку, которая обеспечивает дополнительную защиту проводников внутри. В коммерческих зданиях или жилых постройках более трех этажей использовать кондиционер нельзя.

3. Подземный питающий кабель

UF (подземный фидер) — это кабель NM, специально разработанный для влажных мест и прямого захоронения в земле. При прокладке проводов под землей или на открытом воздухе вам необходимо использовать кабель УФ. Электрики также выбирают другой вариант — использовать под землей кабелепровод из ПВХ и протягивать провода.

Этот тип кабеля обычно используется для питания наружных приборов и содержит изолированные токоведущий и нейтральный провод, а также неизолированный провод заземления.В отличие от кабеля NM, тип UF имеет твердую пластиковую оболочку вокруг каждого провода и серую внешнюю оболочку. Кроме того, этот тип кабеля можно использовать для разводки основных цепей.

4. Низковольтный провод

Низковольтная проводка используется для цепей с напряжением менее 50 вольт. Этот тип электропроводки — правильный выбор для предметов, не требующих большого количества электроэнергии, таких как дверные звонки, термостаты, спринклерные системы или ландшафтное освещение.

Низковольтная проводка калибра от 12 до 22, она либо изолирована, либо покрыта оболочкой кабеля.Несмотря на то, что электрические разряды с низковольтными проводами обычно не возникают, рекомендуется выключить устройства, прежде чем начинать с ними работать.

5. THHN / THWN Провод

Два самых распространенных типа изолированных проводов — THHN и THWN. В отличие от кабеля NM, это одиночные жилы, каждый из которых имеет цветовую изоляцию. И они защищены пластиковой или металлической трубкой.

• Горячие провода черные, оранжевые или красные;
• Нейтральные провода белого или коричневого цвета;
• Заземляющие провода зеленого или желто-зеленого цвета.

Что касается изоляции, то буквы обозначают ее свойства:

• T — термопластик;
• H означает термостойкость, а HH означает высокая термостойкость;
• W означает номинальное значение для влажных помещений;
• N означает нейлоновое покрытие для дополнительной защиты.

Эти типы проводов следует использовать в таких местах, как подвалы или гаражи, а также внутри дома, только для коротких открытых участков, например, соединения проводов для водонагревателей или вывоза мусора.Поскольку это провода цепи, с ними никогда не следует работать при включенных цепях.

6. Телефон и провод передачи данных

В телефонах и интернет-проводке используются провода низкого напряжения. Хотя наиболее распространенным типом кабеля для этого является категория 5, ваш телефонный кабель и кабель для передачи данных могут иметь от четырех до восьми проводов. Кабель категории 5 состоит из восьми проводов, скрученных вместе в четыре пары, и это наиболее эффективный тип для телефона и передачи данных. Кроме того, кабель категории 5 обеспечивает большую емкость и качество, чем стандартный телефонный провод.

Даже несмотря на то, что проводка передачи данных не находится под высоким напряжением, все же опасно, чтобы проводка данных соприкасалась с домашней проводкой. Поэтому обращайтесь с ним осторожно и не касайтесь оголенных проводов.

Типы электропроводки — Электропроводка и решаемые примеры

×

Извините !, эта страница сейчас недоступна для добавления в закладки.

Что такое электрическая проводка?

СМОТРЕТЬ БОЛЬШЕ

(изображение будет загружено в ближайшее время)

Электропроводка — это кабельная система, через которую электрическая мощность или энергия распределяется между несколькими устройствами (например, предохранителями, выключателями, розетками, лампами, вентиляторами и т. Д.)), связанных с электричеством, структурированным образом для бесперебойного энергоснабжения. Когда электрическая проводка сделана правильно на участке (например, в здании), тогда контроль нагрузки лучше. Проводники в этом районе / здании можно использовать экономно. На рынке доступно несколько типов проводов, и каждый имеет свое назначение. И перед тем, как начать электрический проект, включающий электрические соединения, человек должен узнать о типах проводов и типах проводных соединений, чтобы понять, что лучше всего подходит для структуры.

Электрические провода

Один электрический проводник или единственный канал, по которому может проходить электричество, называется проводом. Токопроводящая часть провода изготовлена ​​из меди или алюминия или алюминия с медной оболочкой, обернутой внутри непроводящего покрытия из пластика. В то время как сборка одного или нескольких из этих проводов другим способом (бок о бок, связка и т. Д.) Для проведения электрического тока называется кабелем.

(изображение будет загружено в ближайшее время)

Важно понимать типы проводов и их характеристики, регулируемые Национальным электрическим кодексом (NEC) для различных приложений и установок.Для выбора правильного состава необходимо учитывать следующие факторы электрических проводов:

• Размер проводов — диапазоны размеров проводов определяются калибром проводов. Некоторые стандартные размеры проводов — 10, 12, 14, 18 и т. Д. И, скажем, для тока 10 А потребуется провод 18 калибра. А для 100А потребуется провод 2-го калибра.

• Обозначение проводов — изоляция в типах проводов обозначается определенными буквами в соответствии с инструкциями NEC.Комбинации, такие как THHN, THWN, THW и THHN, представляют собой некоторые популярные типы изоляции проводов. Буквы означают:

1. H- Термостойкость.

2. HH- Высокая термостойкость, выдерживающая температуру до 194 градусов по Фаренгейту.

3. N- нейлоновое покрытие для защиты от повреждений.

4. T- Термопластическая изоляция.

5. W- Пригодность для влажных помещений.

6. X- Огнестойкое синтетическое полимерное покрытие.

1. Провода Triplex

2. Провода основного фидера

3. Провода питания панели

4. Провода в неметаллической оболочке

5. Одножильные провода

1. Провода под напряжением пробеги красные.

2. Белые провода всегда нейтральны (нейтральные провода тоже черные).

3. Для заземления используются провода зеленого цвета.

4. Для розеток и выключателей используются токоведущие провода, которые обозначены черным цветом.

5. Провода синего и желтого цветов — это провода под напряжением, которые используются в электроприборах.

Решенные примеры

1. Каковы методы подключения системы электропроводки?

Типичными типами домашней электропроводки являются система соединительных коробок, которая широко известна как древовидная система электропроводки, и тип замкнутой системы электропроводки.

• Древовидная система электропроводки — В электропроводке приборы соединяются через стыки, это называется соединительной коробкой или древовидной системой проводки. Эта система подключения электропроводки потребляет меньше кабеля, стоит недорого (цена соединительной коробки немного выше) и подходит для нескольких временных электрических установок.

(изображение будет загружено в ближайшее время)

• Замкнутая или замкнутая система подключения — Наиболее универсальный метод подключения — это замкнутая или замкнутая система.Название таково, потому что подключение к свету или вентилятору осуществляется путем переноса цепи от одной точки к другой в серии петель, пока не будет достигнут последний контур. Типы домашней электропроводки в основном представляют собой кольцевые системы, поскольку они дешевы (так как не требуются соединительные коробки) и легко отслеживают места неисправностей, когда точки находятся только на выходах.

(изображение скоро будет загружено)

Интересные факты

• Провода и кабели известны, вероятно, каждому на Земле, кто использует электричество.

• Мы можем сказать, что наличие проводов и кабелей настолько хорошо известно, что их длина удерживает вместе весь мир.

• Ученые также изобрели проволоку, которая в десять тысяч раз тоньше одной прядки человеческого волоса (длина проволоки составляет всего один атом в высоту и четыре атома в ширину).

Какие типы электропроводки?

17 июня Какие типы электропроводки?
