Как подключить водонагреватель, схема подключения водонагревателя

Автор Фома Бахтин На чтение 3 мин. Просмотров 6.2k. Опубликовано 10 марта Обновлено 19 ноября

Что можно предпринять, если в доме нет горячей воды? Неважно, по какой причине: перебойное обеспечения горячей водой, а то и полное её отсутствие или очередное сезонное отключение, которое всегда приходится на лето – самое востребованное для горячей воды время.

Выход есть – можно подключить водонагреватель. Сделать это самому несложно, чтобы правильно подключить водонагреватель нужно ознакомиться с особенностью его конструкции, видом исполнения и схемой подключения.

Электрические водонагреватели бывают проточные и накопительные:

Проточные водонагреватели имеют в своей конструкции теплообменник, через который проходит холодная вода. Во время протекания и происходит её нагрев. Отсюда и название – проточный.
Накопительные водонагреватели в отличие от проточных имеют термоизолированную накопительную ёмкость (от 5 до 1000 литров) для воды, где постоянно происходит её нагрев – поддержка заданной вами температуры воды. Нагрев воды в таких нагревателях производится нагревательным элементом (ТЭНом). Потребляемая мощность 1 – 2 кВт (для бытовых накопительных нагревателей).

Проточные водонагреватели достаточно просты в исполнении. Обеспечивают мгновенный нагрев воды – буквально: открыл кран и вот она – горячая вода. Часто имеют автоматику для задания нужной температуры воды.

Бытует мнение, что при использовании проточного водонагревателя «за свет не расплатишься». Это очень распространённое заблуждение, т. к. несмотря на большую потребляемую мощность время его работы меньше, чем у накопительного – нагревается только используемая часть воды. В итоге, расход электроэнергии получается одинаковый.

Главный недостаток – большая потребляемая мощность (5 – 7 кВт). Подключение такого водонагревателя накладывает особенные требования к электропроводке.

Чтобы подключить проточный водонагреватель к электросети в квартире или на даче нужно протянуть отдельную линию (группу) с электрощита с индивидуальной защитой (отдельный автомат). Иначе, проведя горячую воду, лишитесь света. Лучше всего использовать медный провод сечением от 4 мм2. Если речь идёт о подключении водонагревателей от 8 кВт (бывают и такие), то лучше воспользоваться проводом сечением от 6 мм2.

Ещё одним недостатком таких водонагревателей является ограниченная область их использования – только в кранах и для душевых насадок.

Накопительные водонагреватели в отличие от проточных не столь требовательны к электропроводке, их потребляемая мощность 1 – 2 кВт, но если проводка старая, то лучше подстраховаться и провести для него отдельную группу и подключить через отдельный автомат. Подойдёт медный провод сечением 2,5 мм2.

Основным преимуществом накопительных водонагревателей перед проточными является более широкая область их применения – можно нагреть воду для ванны, не ограничившись одним душем; подать горячую воду не только в один кран, а в несколько. Благодаря термоизолированной накопительной ёмкости, в случае отключения электроэнергии в доме будет запас горячей воды.

К недостаткам накопителей можно отнести их громоздкие размеры, вес (повышаются требования к креплениям). Нагрев воды в них, вследствие меньшей мощности происходит гораздо медленней, чем в проточных водонагревателях.

Установка водонагревателей должна производиться согласно маркировке (указана на корпусе водонагревателя):

Маркировка	Объём (л)	Размещение
P, S, PL,SL, FP, PS, SS, PSL, SSL, FPS	5 – 15	Над раковиной
P, BV, S, P/1, S/1, ST, PT, FPT, FP, BP	30 – 200	Вертикальное
PO, SO, POT, FPO	50 – 200	Горизонтальное

Независимо от того, какой водонагреватель требуется подключить, наличие заземления обязательно!

На видео показана схема подключения водонагревателя своими руками.

Мы искренне надеемся, что наша статья с фото и видео помогла вам в правильном подключении водонагревателя в квартире или на даче.

Как за 20 минут установить водонагреватель на гипсокартон после ремонта в ванной

Установка водонагревателя и пайка полипропиленовых труб своими руками

Электрическая схема бойлера. Как подключить бойлер к электричеству?

Как подключить проточный нагреватель к водопроводу?

Как вы уже знаете, водонагреватели бывают накопительные и проточные. И те и другие с успехом используются при отсутствии централизованного горячего водоснабжения.

Накопительные водонагреватели более громоздкие за счет наличия бака, в котором происходит нагрев воды, и требуют наличия свободного места для своей установки.

Несомненным плюсом накопительных водонагревателей можно считать возможность включения в обычную электрическую розетку без прокладки дополнительного электрического кабеля от щитка на лестничной площадке.

К минусам можно отнести продолжительное время нагрева воды и ограниченный объем нагреваемой воды.

Проточные нагреватели выгодно отличаются своей компактностью. Монтируются непосредственно на водоразборный кран или душевую лейку, позволяя принимать душ, когда нет горячей воды.

Проточный водонагреватель не заставляет вас ждать, пока нагреется вода и греет ее буквально на лету.

Количество нагреваемой воды в случае использования водонагревателя проточного типа не ограничено – вода греется в течение всего времени, пока открыт водоразборный кран.

Потребление электроэнергии происходит только во время пользования водой, тогда как в накопительном водонагревателе термостат периодически включает подогрев воды для поддержания ее заданной температуры в баке.

Поэтому многие, задумываясь, какой водонагреватель выбрать, отдают предпочтение нагревателю проточного типа.

Какие бывают проточные водонагреватели?

Проточные водонагреватели могут быть безнапорными и напорными.

Безнапорные нагреватели ставятся непосредственно на водоразборный кран или душ и обслуживают только одну водоразборную точку.

Напорные водонагреватели способны раздавать воду одновременно нескольким потребителям и в этом случае их подключение ничем не отличается от подключения к водопроводу накопительных водонагревателей.

Давайте рассмотрим подключение проточных нагревателей обоих видов более подробно.

Как правильно подключить к водопроводу проточный нагреватель

Подключение водонагревателя зависит от его конструкции.

В самом простом случае, проточный водонагреватель подключается к трубе холодной воды, как показано на рисунке ниже:

Нагрев воды происходит сразу же после открытия крана.

Как видите, в этом случае горячая вода будет подаваться только в душевую лейку.

В зависимости от необходимости, нагреватель может устанавливаться так, чтобы обеспечить горячую воду в кране умывальника, в душе или и в кране и в душе:

Проточный водонагреватель, обеспечивающий горячую воду и в кране и в лейке душа одновременно, показан на фото ниже:

Такие способы подключения предполагают установку одного водонагревателя на одну водоразборную точку:

Существуют более сложные решения, когда с помощью специальной обвязки можно использовать один безнапорный проточный водонагреватель на две водоразборные точки, как показано на схеме ниже:

Цифрами на рисунке обозначено:
1 – проточный водонагреватель;
2 – смеситель с открытым краном горячей воды;
3 – вентиль горячей воды;
4 – вентиль слива воды из нагревателя;
5 – тройник;

6 – переключатель потока холодной воды;
7 – гребенка;
8 – излив;
9 – кран горячей воды в положении «открыто»;
10 – труба горячей воды от нагревателя;
11 – труба холодной воды от водопровода.

Как вы сами видите, конструкция получается громоздкая и не очень удобная в использовании.

В этом случае проще установить накопительный водонагреватель или использовать напорный нагреватель проточного типа.

Подключение напорного проточного водонагревателя выполняется, как показано на схеме ниже:

При этом обеспечивается возможность отбора горячей воды во всех точках водоразбора – в кухонной мойке, умывальнике и душе одновременно.

Во время централизованного горячего водоснабжения кран №1 открыт, а краны №3 и №4 закрыты. Горячая вода подается в систему от стояка горячей воды.

Если в доме отключили горячую воду, то кран №1 нужно закрыть, а краны №3 и №4 открыть, чтобы холодная вода попала для нагрева в проточный водонагреватель.

На схеме не показаны фильтры для грубой механической очистки воды от песка и других загрязнений. Обычно такие фильтры устанавливаются перед квартирными приборами учета воды (водосчетчиками) и ставить дополнительные фильтры перед нагревателем нет необходимости.

Если у вас на вводе воды в квартиру не установлены фильтры, следует обязательно их установить, чтобы предотвратить выход водонагревателя из строя из-за плохого качества водопроводной воды.

Ниже представлено видео, как подключить проточный водонагреватель Atmor Basic (для воспроизведения нажмите на треугольник):

Как видите, подключить проточный водонагреватель к водопроводу не так уж и сложно. В следующий раз рассмотрим, как нагреватель подключается к электричеству.

Смотрите также:

< Подключение стиральной машины к водопроводу
Как выбрать проточный электрический водонагреватель?>

Добавить комментарий

Установка и подключение водонагревателя в Екатеринбурге по низкой цене

В наше время во многих частных домах, коттеджах, квартирах, где есть центральное водоснабжение и нет горячей воды или горячая вода плохого качества, очень удобно устанавливать электрический водонагреватель. Установка бойлера электрического, дело не сложное,хотя и не совсем простое. Подключение и установку водонагревателя лучше доверить специалисту-профессионалу.

Водонагреватель в Екатеринбурге

Ни для кого не секрет, что централизованное снабжение горячей водой в летний период периодически отключается. Если в этот период времени греть воду на плите и умываться в тазике не нравится самое время подумать о водонагреватели. Существует два типа агрегатов: накопительные и проточные. Накопительные водонагреватели относятся к наиболее распространенным устройствам. Их отличительной чертой считается относительно небольшая мощность и возможность подключения сразу нескольких точек.

Принцип действия накопительных устройств основан на том, что вода собирается в баке, внутри которого находится ТЭН. Он передает тепло холодной воде, и по мере её поступления доводит до нужной температуры. Водонагреватели проточного типа очень быстро нагревают воду по мере открытия крана на кухне или включения душа. При этом для их работы и перемещения воды по магистралям необходимо соответствующее давление в трубах.

В качестве источника энергии может использоваться газ или электричество. Электрические модели более безопасны и не вызывают сложностей при монтаже. Газовые имеют низкую эксплуатационную стоимость, но требуют разрешения на установку от газовых служб, а монтаж смогут осуществить только высококвалифицированные сантехники.

Автономная подготовка горячей воды

Не во всех домах и, к тому же не всегда есть централизованное горячее водоснабжение. Чтобы в доме всегда была горячая вода, необходимо выполнить монтаж водонагревателя, цена которого будет соответствовать бюджету семьи.

Классы водонагревателей

Имеются три класса водонагревателей:

 Проточные водонагреватели. В таком устройстве вода греется непосредственно во время ее использования.

 Газовый водонагреватель или в быту — «газовая колонка». Работа такого прибора схожа с принципом работы проточных нагревателей, но для нагрева используется газ, а не электричество.

 Накопительные водонагреватели или бойлеры. В устройствах такого класса вода в баке заранее нагревается и по мере необходимости используется.

Выбираем водонагреватель

Проточные водонагреватели занимают небольшое пространство. Можно приобрести такое устройство в комплекте с душевой лейкой и краном. Горячая вода начинает поступать через полминуты после включения. Пока водонагреватель включен, горячая вода будет поступать. Невысокая цена устройства. Также несложное подключение водонагревателя, стоимость, поэтому демократичная.

К отрицательным свойствам можно отнести то, что такой прибор потребляет много электроэнергии, требует соответствующих электроматериалов и приборов. Оптимально такое устройство устанавливать в квартирах с электроплитами. Газовую колонку рационально устанавливать в доме, где имеется газовая разводка.

Накопительные водонагреватели не потребуют переделки электросети. Его можно включить в обычную розетку. Такие устройства довольно экономичны. Можно регулировать как температуру, так и мощность нагрева. Смонтировав необходимую трубную разводку, от такого бойлера можно подавать горячую воду, как на кухню, так и ванную.

Установка бойлера электрического имеет и свои отрицательные стороны. При необходимости большого количества горячей воды, вырастут и размеры такого устройства. Но с целью экономии места выпускаются как круглые бойлеры, так и плоские.

Настало время приобрести водонагреватель

Выбрать и установить водонагреватель можно самостоятельно. Но лучше все-таки получить консультацию специалиста. В нашей компании, которая специализируется, в том числе и на сантехнических и электромонтажных работах, можно получить исчерпывающую информацию, совместно со специалистом подобрать необходимый водонагреватель, материалы, оформить доставку, монтаж и подключение приобретенного водонагревателя.

Водонагреватели бывают накопительные (бойлеры) и проточные.

Желательно устанавливать водонагреватель в легко доступном месте так как все бойлеры не вечны. После закрепления бойлера, следующий шаг — это врезка в трубопровод гвс и хвс , потом — установка шаровых кранов и наконец — соединение водонагревателя с трубами. Соединения должны быть легко разборными-это гибкая подводка или любые американки. Важным моментом является подключение водонагревателя к электрической сети, так как бойлеры являются мощными электроприборами, необходима консультация электрика.

Цена монтажа водонагревателя от 1500р.

Монтаж бойлера и запуск его в работу должен производить специалист, это сэкономит Ваше время, убережет от порчи оборудования и других неприятностей.

Водонагреватели в Екатеринбурге

Водонагреватель обычно монтируют на стене или на полу. Проточные колонки меньше размерами и намного легче, поскольку в конструкцию не входит массивный накопительный бак. Поэтому практически всегда осуществляют настенный монтаж. Необходимо лишь достаточно прочно закрепить устройство, подключить к водопроводу, газу или электричеству.

Надежное подключение водонагревателя с накопителем произвести гораздо труднее. Требуется более прочный монтажный комплект, и капитальная стена, к которой крепится устройство, должна выдерживать соответствующие нагрузки. В каркасном доме практически реализуется только напольная установка. То же касается коттеджей из легких (и непрочных) газобетонных или пенобетонных блоков.

Если резервуар вмещает больше 100 литров, даже в кирпичном, бетонном или бревенчатом здании предпочтительно поставить тяжелую емкость на крепкое основание. Под газовый прибор рекомендуется выделить отдельное помещение. Электрические модификации не выделяют продуктов сгорания, но проточные модели иногда тоже издают ощутимый шум. Отдельное расположение избавляет жильцов от посторонних звуков по ночам.

Установка водонагревателя в Екатеринбург

При установке водонагревателя важно правильно выбрать помещение. В месте монтажа нагревательного устройства не должно быть предметов, могущих повредить аппарат или сорвать с креплений. Следует учитывать и то, что сам водонагреватель представляет опасность при неосторожном обращении или техногенной аварии.

В квартире зачастую единственным подходящим местом для монтажа является кухня, где находится вытяжка над газовой плитой, или имеется отдельное дополнительное отверстие. Реже водонагревательную аппаратуру (обычно электрическую) устанавливают в ванной комнате или совмещенном санузле. В отдельном туалете, как правило, для этого просто нет свободного пространства при стандартной планировке.

В частном доме гораздо больше возможностей. Если в изолированном помещении раньше был установлен одноконтурный котел, греющий воду только для отопления, там следует монтировать и бойлер. Возможна установка в других подсобных помещениях, с учетом того, что даже электроприбор сильно нагревается, и нужна хорошая вентиляция. Также надо разместить электронагреватель или газовый прибор там, где он не будет создавать слишком много шума, проникающего в гостиную или спальни.

Специалисты Стройуровень всегда ответят на ваши вопросы по телефону 8-906-801-29-72, 8-919-360-55-87

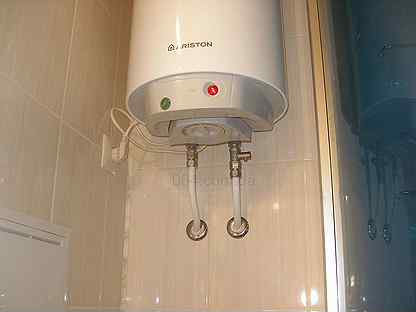

Установка водонагревателя. г. Екатеринбург.

Монтаж водонагревателя с скрытой разводкой. г. Екатеринбург.

Подключение водонагревателя. г. Екатеринбург.

Установка водонагревателя с врезкой в медный трубопровод.

Замена водонагревателей в магазинах «Спортмастер»

Установка водонагревателя 300 литров. г.Екатеринбург

Монтаж водонагревателя в частном доме. г. Екатеринбург

Установка бойлера электролюкс

Как подключить водонагреватель (бойлер) к водопроводу и сети в зависимости от его типа

Водонагреватель — один из самых популярных бытовых приборов, уступающий в степени спроса лишь телевизорам, холодильникам, стиральным машинам. Это не удивительно: горячее водоснабжение в квартирах редко бывает бесперебойным и стабильным. Порывы, плановые ремонты, традиционные летние отключения приводят к проблемам с горячей водой. А во многих частных домах и вовсе невозможно подключиться к магистрали, что заставляет искать иные варианты.

Рассмотрим виды водонагревателей, как подключить их правильно к водопроводной и электросети.

Водонагреватели бесперебойно обеспечивают дома и квартиры горячей водой

Виды водонагревателей

Содержание статьи

По принципу работы электрические водонагреватели делятся на:

Накопительные.
Проточные.

Накопительные водонагреватели представляют собой бачок с размещенным внутри ТЭНом. Он в короткий срок нагревает воду, которая расходуется по мере нужд проживающих в доме людей. Между включением водонагревателя и набором требуемой температуры обычно проходит 1-2 часа.

Накопительный водонагреватель

Проточные водонагреватели отличаются компактностью и отсутствием бака. В корпусе устройства расположена трубка с нагревательной спиралью. Проходя через нее, вода мгновенно набирает установленную температуру и поступает потребителю.

Проточный водонагреватель

Подключение накопительного водонагревателя

Место установки

Для сокращения протяженности трубопроводов и обеспечения нормального напора, прибор желательно размещать на минимальном удалении от стояков. Водонагреватели объемом до 80 л закрепляются на стенах из любых материалов. Более объемные модели устанавливаются только на несущие бетонные либо кирпичные перегородки: сам по себе прибор весит не много, но после наполнения водой нагрузка высока.

С учетом этого, подбор места размещения сводится к таким вариантам:

В санузле над унитазом. Бойлер расположен рядом со стояками, легко прячется за фальшстеной.
Над ванной. Вариант подходят для небольших либо совмещенных санузлов.
Под кухонной раковиной. Возможно размещение компактных приборов на 15-20 л.
Под потолком в прихожей. Подходит для горизонтальных моделей, требуется подводка дополнительного трубопровода.

Варианты размещения водонагревателя

Закрепление

Установка бойлера может осуществляться двумя способами:

на крюки, закрепленные на стене;
на планку, крепящуюся на анкерные болты.

После определения точных размеров бака необходимо наметить будущее расположение бойлера с расчетом, чтобы от краев углублений оставались промежутки 20-30 мм. Также следует предусмотреть возможность снятия крышки бачка для профилактического осмотра или ремонта. От потолка оставляется отступ 50-70 мм для беспрепятственного навешивания водонагревателя на крепеж. Далее действуют так:

При помощи рулетки размечаются отверстия для установки крюков либо анкерных болтов. Если стена облицована плиткой, первый проход выполняется специальным сверлом. Далее на всю глубину отверстия производится проходка перфоратором.
В отверстия ставятся дюбеля, вкручиваются крюки или приставляется планка, сквозь нее вставляются анкерные болты и закручиваются гаечным ключом.
На крепеж навешивается бак, наличие горизонтальных и вертикальных отступлений проверяется уровнем. При необходимости положение водонагревателя корректируется.

Необходимо обратить внимание, что вертикальный бойлер запрещается монтировать в горизонтальном положении, и наоборот.

Подключение к водопроводу

Все подключения выполняются посредством гибких шлангов. На трубку для холодной воды прибора наворачивается тройник ½ дюйма. Предохранительный клапан подключается на нижний отвод, на боковой — шаровый кран, используемый для слива воды. Резьбовые соединения во избежание протечек уплотняются ФУМ-лентой.

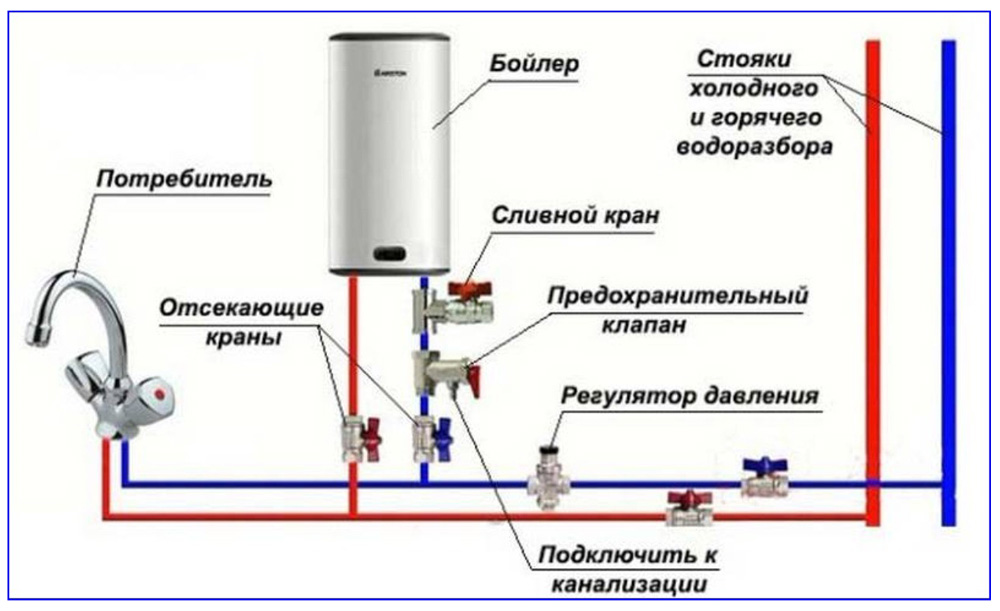

Подключение бойлера

На вводной кран стояка ХВС устанавливается тройник с шаровым краном, соединяющийся с предохранительным клапаном бойлера посредством шланга. Накидные гайки затягиваются после установки резиновых уплотнителей.

На вывод горячей воды бойлера накручивается шаровый кран, тройник — на вывод стояка. После обмотки ФУМ-лентой установленный кран также подсоединяется к тройнику через подводку, под гайки которой устанавливаются резиновые уплотнители. Соединения равномерно затягиваются руками, а после — ключом.

Если монтаж тройников на трубах ГВС и ХВС невозможен, то подключение водонагревателя осуществляется к ближнему смесителю. Тройники тогда ставятся на выходы умывальника, к ним присоединяются шланги от бойлера и смесителя.

На предохранительный клапан ставится трубка и выводится в канализацию. В процессе нагрева воды по ней может капать вода — это нормально. Если водонагреватель расположен над ванной, то трубочку можно и не выпускать: вода уйдет в слив.

Подключение трубки к предохранительному клапану

Подключение к электросети

Если устройство комплектуется шнуром с вилкой, нужно просто вставить ее в ближайшую заземленную розетку. Через удлинители и тройники подключение запрещается, так как нагрузка от прибора на сеть значительна и при нагревании воды клеммы дополнительных соединений могут расплавиться.

Если шнура с вилкой в комплекте нет, нужно приобрести трехжильный кабель ПВС 1,5 или 2,5 мм². Подключаться необходимо непосредственно от электрощитка.

Квартиру или дом необходимо обесточить, выключив рубильник. Подключение кабеля от щита к водонагревателю выполняется через дифавтомат на 16А. Провода подсоединяются к клеммному блоку на бойлере:

фазный — на контакт L;
нулевой — на N;
заземление производится либо на корпус либо на клемму PE.

Дифавтомат на 16 А

Первый запуск

Перед первым запуском бачок заполняется водой. Кран стояка ГВС перекрывается, а вентили на вводе и выводе бойлера открываются. На ближнем смесителе необходимо включить горячую воду и дождаться, когда из крана пойдет стабильная струя без шипения.

Затем воду нужно выключить и произвести осмотр всех соединений на наличие протечек.

Подключение безнапорного проточного водонагревателя

Место расположения

Проточники безнапорные обеспечивают единственную точку водопотребления, потому вопрос о выборе места размещения не актуален. Прибор устанавливается совместно с душевым краном, на смену кухонному смесителю либо в ванной.

Безнапорный «проточник» в ванной

Установка

Для монтажа проточника в виде крана нужно перекрыть подачу воды на смеситель и демонтировать подводки. Крепежный кронштейн снимается, кран извлекается из мойки.

Водонагреватель собирается по инструкции производителя: присоединяется гусак, входной штуцер закручивается, кран вставляется в отверстие в мойке. Закрепление проточника осуществляется затягиванием гайки крепления.

Настенные модели крепятся на шурупы либо дюбели, предварительно разметив расстояние между крепежными элементами.
