Водяные теплые полы технология монтажа: Технология монтажа водяного теплого пола

технология устройства, схемы + руководство по монтажу

Отлаженная система отопления – залог комфортного проживания в доме без оглядки на погодные условия. Наряду с традиционной радиаторной технологией устройства отопительного контура активно применяют систему теплого водяного пола. Ее монтаж трудоемок и финансово затратен, но такой вариант отопления полностью окупается за 5 лет.

Чтобы как-то сэкономить, многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными капиталовложениями очень привлекательна, не так ли? Однако ее реализация требует от исполнителя определенных знаний и умений.

Мы предлагаем к рассмотрению подробный материал по обустройству водяных теплых полов. В статье изложены правила проектирования, приведены советы по выбору комплектующих системы, а также описан пошаговый ход выполнения работ по укладке, подключению и запуску водяного контура.

Содержание статьи:

Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Преимущества водяного подогрева давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогие энергоносители, создает максимально комфортную обстановку в спальнях, ванных и детских комнатах

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

Особые требования предъявляются к основанию. Оно должно быть прочным, ровным, чистым. Неустойчивое основание приведет к неровностям, а те – к деформации труб с теплоносителем

Если дом новый, то перед началом монтажа необходимо полностью закончить строительство – возвести стены и потолок, вставить окна, произвести оштукатуривание.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на .

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов –  – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

• плотность – от 40 кг/м³;
• толщина – от 300 мм.

Главный слой – , внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется . Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Галерея изображений

Фото из

Температура ТВП на кухне должна быть в пределах 22-27 °С, в коридоре или холле – 30 °С, в гостиной, детской или спальне – 29 °С, в ванных комнатах или бассейнах самая высокая – 32-33 °С

Если в отопительные приборы теплоноситель подается с температурой 85-90 °С, то для теплых полов достаточно нагрева воды до 60 °С, причем на обратке температура падает до 30-45 °С

На разницу между параметрами температуры на входе/выходе влияет длина контуров. Общепринятые значения зависят от диаметра труб: Ø 16 мм – длина петли до 90 м, Ø 17 мм – до 100 м, Ø 20 мм – 120 м, хотя контуры более 80 м делать не рекомендуют

Расстояние между изогнутыми трубами зависит от зоны укладки: в центре комнаты – 20-30 см, в краевых зонах, у стен и порогов – 10-15 см, в банях, санузлах, ванных, бассейна – везде 15 см

Теплые полы в детской комнате

Трубы с теплоносителем в комнате

Водяные контуры на полу

Шаг раскладки между трубами

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

• один контур не распределяют на два помещения;
• для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
• одна сторона контура – не более 8 м;
• демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

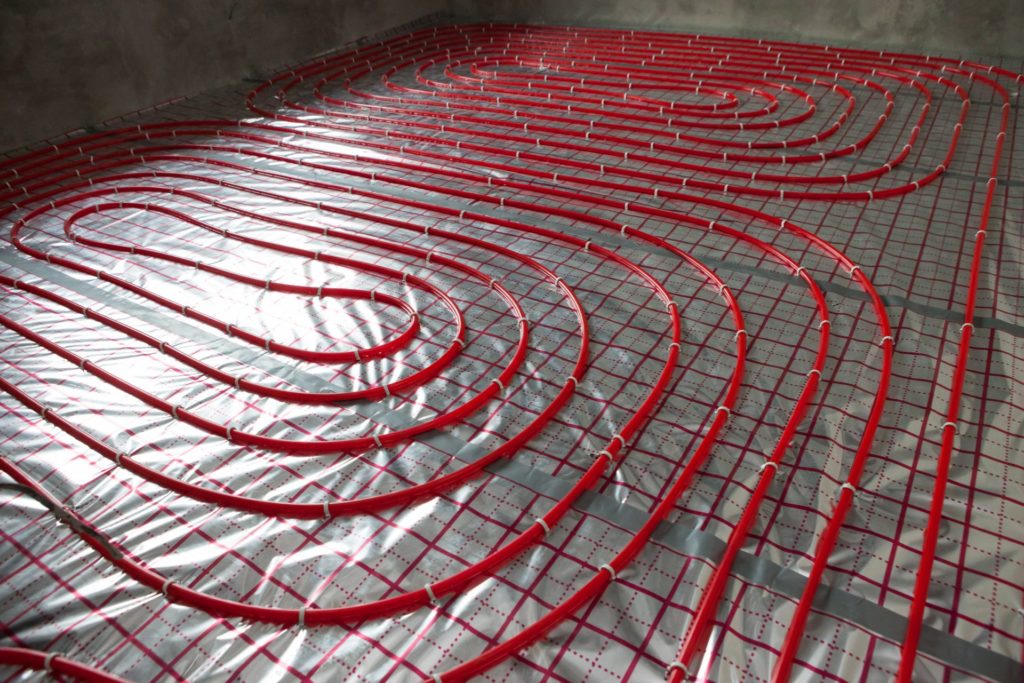

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

«Змейка» – самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

Подробнее о выборе труб для укладки водяного теплого пола читайте в .

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два , так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола – . С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Галерея изображений

Фото из

Основу конструкции составляют сами распределительные узлы, которые для удобства регулировки оснащены вентилями, термостатическими и балансировочными клапанами

Фитинги выбирают, ориентируясь на трубы для нагревательных контуров: важен как материал изготовления, так и размеры

Автоматический воздухоотводчик входит в группу безопасности и служит для удаления воздуха из контура. При его отсутствии могут возникнуть воздушные пробки, парализующие работу системы

Обычно коллекторно-смесительный узел монтируют в коридоре или нише, закрепляют его на стене болтами или кронштейнами. Возможна установка на полу

Если воду из контуров потребуется слить, используют дренажный сливной кран. С помощью него также удаляют воздух из труб при заполнении их теплоносителем

Чтобы обслуживать ВТП было удобно, а открытые элементы системы были защищены и выглядели аккуратно, коллектор заключают в специальный металлический шкаф

Дополнительный узел необходим, если для ВТП не выделен отдельный стояк. В узле должны присутствовать такие элементы, как байпас, насос и термостатический вентиль

Контролировать температуру в контурах можно с помощью термометра. Если вода в магистрали горячее, чем нужно, то рекомендуется установить ограничитель

Коллекторы с клапанами

Фитинги для соединения труб

Автоматические воздухоотводчики на коллекторе

Кронштейны для фиксации на стену

Дренажные краны для слива

Металлический коллекторный шкаф

Смесительный узел с насосом

Термометр или ограничитель температуры

Место установки часто зависит от нюансов обслуживания: одним удобнее выполнять регулировку ВТП в котельной, вместе с котлом, другим – из коридора. Теоретически коллекторный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех контуров была примерно одинаковой.

Руководство по монтажу ТВП

Перед укладкой конструкции теплого пола следует произвести подготовительные работы: закупить комплектующие, наметить место установки шкафа, продолбить в стенах отверстия для коммуникаций. Затем можно приступать к первому этапу.

Шаг #1 — устройство чернового пола

Если теплый пол планируется оборудовать прямо по грунту, рекомендуется выбрать один вариант из двух:

• сделать «черновую» стяжку из цементной заливки;
• вместо стяжки насыпать, уплотнить и разровнять слой песка.

Слой песка потребуется в любом случае, так как он служит основанием и для стяжки. На него кладут слой гидроизоляции, самый элементарный вариант – толстая полиэтиленовая пленка.

Уплотнение и выравнивание песчаного слоя очень важны. Допускаются небольшие впадины глубиной до 5 см, но для монтажа труб лучше, если он будет идеально гладким

При расчетах следует помнить, что теплопотери при устройстве системы по грунту выше, следовательно, температура теплоносителя в трубах должна быть больше обычной.

Шаг #2 — укладка теплоизолирующего слоя

Утеплитель укладывают на чистый, ровный пол. Перед началом работ на стенах отбивают полосу – уровень чистого пола, небольшие впадины, если они образовались в процессе строительных работ, засыпают чистым сухим песком.

Монтажная инструкция:

1. Расстелить гидроизоляцию – листы пленки плотностью 150-200 мкм уложить с нахлестом не менее 10 см и завернуть на стены.
2. Уложить плиты экструдированного пенополистирола маркировкой вверх, стыкуя пазами между собой. Начинать лучше с дальнего угла.
3. При необходимости вырезать фрагменты строительным ножом.
4. Закрепить плиты тарельчатыми дюбелями на углах, по средней части стыков и по центру плит.
5. Заклеить швы строительным скотчем.

Если потребуется укладка второго слоя, то направление верхних плит лучше изменить, то есть класть их перпендикулярно нижним.

При укладке следует избегать больших зазоров и щелей. Если они все же образовались, пустоты можно задуть пеной или закрыть обрезками пенополистирола

Для передвижения по плитам во время монтажа рекомендуют подкладывать тонкие доски или куски фанеры – структура плит, несмотря на плотность,  может деформироваться.

Шаг #3 — разметка и размещение труб

На поверхность плит наносят разметку, используя маркер или малярный шнур. Если вместо ЭППС применяются профильные маты, разметка не потребуется.

Существует риск залома и закручивания трубы при размотке, поэтому лучше использовать специально устройство для раскручивания бухты. Вручную разматывать придется дольше

Перед началом также советуют установить коллекторы и подготовить места для соединений.

Монтажная инструкция:

1. Отмотать от трубы 15-20 м, надеть на конец теплоизолирующий рукав и фитинг для присоединения.
2. Подключить к коллектору.
3. Аккуратно уложить трубу согласно разметке.
4. Закрепить контур гарпун-скобами.
5. Подвести трубу к коллектору, присоединить второй конец.

Длину каждой петли необходимо зафиксировать, и не просто запомнить, а записать около фитинга на стене.

По краям укладывают демпферную ленту или какой-либо ее заменитель – например, кусочки пенопласта 1,5-2 см в толщину. Они хорошо держатся на жидких гвоздях

Транзитные трубы, проходящие через стены или переходные зоны, максимально утепляют рукавами. Вместо дорогих импортных изделий можно использовать обыкновенный утеплитель – вспененный полиэтилен.

Шаг #4 — монтаж армирующей сетки

Правильно уложенная арматура должна находиться над трубами, а не под ними и не между ними. Приемлемый вариант – металлическая сетка с ячейкой 10*10 см из 3-миллиметровой проволоки.

Неправильно и фиксировать контуры к металлической сетке, она в таком случае будет выполнять функцию подставки, а не армирования. Грамотная укладка – когда сетка над трубами

Сейчас многие вместо проволочной сетки используют пластиковую. Такой вариант также подходит, так как полимер создает необходимую жесткость.

Шаг #5 — тестирование системы

Пока не проведены гидравлические испытания для проверки герметичности системы, стяжку заливать нельзя. Обычно контуры проверяют по очереди.

Сначала к трубе подключают магистраль и насос, подают воду. Для отвода используют шланг, подключенный к сливному патрубку коллектора.

Опрессовочный насос – лучшее приспособление для проверки системы. Его можно взять в аренду. Также для испытаний можно нанять специалиста, у которого обычно есть необходимый инструмент

Во время проверки могут отлетать скобы, так как труба под давлением стремится к выпрямлению. Отлетевшие гарпуны крепят в 5 см от прежнего места, после заливки стяжки он уже не отлетят.

Шаг #6 — укладка цементной стяжки

Трубы оставляют под давлением 5 бар и начинают производить укладку стяжки. Обычно применяют традиционный маячковый способ. В качестве маячков можно использовать металлический профиль для гипсокартона.

Обычный раствор для стяжки не подходит, в цемент необходимо добавить пластификаторы и фибру, так как нагрузка будет не только механическая, но и температурная

Укладку выполняют частями, начиная с дальнего угла. Каждый фрагмент сразу после заливки необходимо выровнять, устранить провалы и наплывы.

По истечении 2 суток проводят зачистку поверхности, обрезают демпферную ленту, опрыскивают стяжку водой и накрывают пленкой (последнее два действия повторяют 10 дней).

Ввод в эксплуатацию

Полное созревание цементной стяжки происходит через месяц, именно тогда и нужно производить балансировку с помощью коллекторных расходомеров.

С помощью балансировочных вентилей регулируют расход теплоносителя, во всех контурах он должен стать одинаковым. Если опыта самостоятельной балансировки нет, лучше пригласить специалиста

После манипуляций с холодной водой, если система работает правильно, можно провести испытания с нагретым теплоносителем. На этом монтаж теплого пола считается законченным.

Выводы и полезное видео по теме

Общие правила монтажа для экономных хозяев:

Практические рекомендации опытных строителей:

Каких ошибок следует избегать:

При устройстве теплого пола существуют десятки решений, благодаря которым можно сэкономить на комплектующих или выбрать оптимально подходящую схему.

Если вы больше времени уделите проектированию и подбору материалов, то готовая отопительная система 100% выполнит свои функции и не будет нуждаться в ремонте на протяжении долгих лет.

У вас есть личный опыт проектирования и обустройства теплого водяного пола? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Теплый водяной пол — правила и особенности мотажа



Реализация этого проекта будет успешной, если хорошо продуманы все его стадии. Имеют значение следующие факторы:

• целесообразность инженерного решения и сравнение с аналогами;
• правильный выбор составляющих и безупречный монтаж;
• проверка и настройка.

Чтобы выяснить, как сделать водяной теплый пол без ошибок, в самых сложных случаях понадобится помощь квалифицированных специалистов.

Как самому сделать комфортный теплый пол, можно запросто научиться

Если внимательно изучить материалы этой статьи, будет несложно выполнить необходимые действия самостоятельно. Такой монтаж водяного теплого пола применяют не только для сокращения расходов. Он пригодится для успешного удовлетворения особых потребностей будущих пользователей.

Преимущества теплого пола

Классические батареи отопления устанавливают в разных объектах. Но теплый пол водяной нельзя монтировать в городских многоэтажных зданиях. Он пригоден для создания автономных систем, не подключенных к центральным тепловым сетям.

Сложная технология укладки водяного теплого пола заставляет задуматься о целесообразности соответствующей конструкции. Почему используют подключение водяного теплого пола к системе отопления, можно выяснить только при сравнении с другими вариантами.

Типовой нагрев помещений с применением конвекционных радиаторов создает потоки воздуха. Такой отопительный прибор поднимает их вдоль стен. Охлажденный воздух опускается в центральные части комнаты. При высоких потолках такая система не будет работать эффективно. Чтобы обеспечить комфортную температуру на высоте роста человека от уровня пола придется тратить много энергетических ресурсов. Схема подключения теплого пола более продуктивна.

Помещение с высоким потолком проще обогреть, если выбрана схема подключения водяного теплого пола

Вторым недостатком является постоянное перемешивание воздуха, сопровождающееся распространением пыли, шерсти домашних животных и других загрязнений. Это усложняет уборку, ухудшает санитарно-гигиеническое состояние в помещении.

Стандартная система водяного теплого пола функционирует с применением нагрева циркулирующей жидкости от +35°C до +40°C. В радиаторах даже при небольшой высоте стен поддерживают температуру теплоносителя до +70°C и выше. Это увеличивает нагрузки на технику, ускоряет ее износ.

Укладка водяного теплого пола поможет решить эту проблему. Бетонная плита долго сохраняет тепло. Если изоляционные параметры объекта недвижимости соответствуют современным нормам, несложно обеспечить экономную эксплуатацию. При возникновении аварийных ситуаций будет больше времени на устранение неисправностей без образования льда, способного разрушить трубы.

Как функционирует теплый пол водяной

Предназначением данной системы является поддержание в помещении заданной пользователем температуры. Для этого применяется схема стандартной укладки теплого пола внутри стяжки. Труба устанавливается равномерно по всей площади. Подогрев теплоносителя осуществляется с применением индивидуального котла. Для принудительного перемещения по контуру используется специальная помпа.

Современный теплый пол – удобное устройство. При падении температуры теплоносителя ниже определенного уровня срабатывает датчик и автоматика котла. Зажигается газовая горелка и происходит нагрев жидкости. Этот циклический процесс повторяется без необходимости вмешательства и строгого контроля. В более точных системах используют показания датчиков температуры воздуха.

Типовая схема подключения стандартного теплого водяного пола

На рисунке видно, что к одному котлу можно подсоединить потребителей разных типов. Не трудно выяснить, как своими руками создать иные варианты подключений. Схема точного монтажа водяного теплого пола создается с учетом конкретного состава оборудования.

Подготовительный этап

Как правильно сделать водяной теплый пол. Эта информация пригодится впоследствии для выбора схемы оптимального монтажа водяного теплого пола:

• Чтобы выяснить, как правильно уложить трубы, понадобится план комнаты с точными размерами. Пригодятся сведения о том, какое установлено перекрытие.
• Схема эффективного водяного теплого пола зависит от климатических условий в регионе. Они используются для создания достаточных слоев изоляции, защищающих от неблагоприятных внешних воздействий. Имеет значение положение стен помещения относительно сторон света.
• Если в комнате имеются окна и двери старых типов, не обеспечивающие хорошую герметичность, даже точно рассчитанный обогрев не будет использоваться рационально.
• Когда рассчитывают теплый пол, его укладка планируется с учетом положения встроенных шкафов, кухонных гарнитуров, сантехники, иных стационарных предметов. Под ними водный нагретый трубопровод устанавливать не надо.

Учет тепловых потерь

Собранные данные используют для более точной оценки объекта недвижимости. Если потери тепла превысят 100-110 Вт с одного м. кв. площади, для теплого водяного пола это будет слишком много. Включение в проект дополнительных отопительных устройств повысит его сложность и стоимость, увеличит эксплуатационные расходы. Именно поэтому надо выяснить, как сделать теплый пол от отопления с учетом реальных условий.

Как рассчитать потери, можно выяснить на специализированных сайтах. Эту сложную методику с большим количеством формул освоить можно. Но такие действия нельзя назвать продуктивными. В сети Интернет быстро можно найти программы-калькуляторы. Они помогают высчитать необходимое значение на основе следующих данных (метод по стандарту DIN 4108-3):

• Высота, ширина и длина помещения.
• Материал стен, наличие дополнительной изоляции, слоев из штукатурки, гипсокартонных плит.
• Аналогичные характеристики и состав пола, потолка.
• Технические параметры оконных и дверных проемов.
• Наружная и внутренняя температура.
• Производительность естественной/принудительной системы вентиляции.

Чтобы водяной теплый пол своими руками выполнял функции без лишних затрат, нужна хорошая защита от ветра и морозов. Соответствующие инвестиции в современную изоляцию окупятся со временем.

Инструментальное измерение утечек тепла делается профессиональной техникой

Расчет количества труб

Дальнейшие вычисления будут выполнены с применением предположительных потерь 70 Вт на 1 м. кв. при общей площади комнаты 70 м. кв. Для такого помещения понадобится обогрев с производительностью 4,9 кВт (70 х 70 = 4 900 Вт). Чтобы теплый пол водяной не работал с максимальной нагрузкой, делают запас по мощности от 15 до 25 %.

Чтобы выяснить точно шаг укладки труб, используют разные методики. Принимают во внимание их диаметр и глубину размещения в стяжке, наличие сверху утеплителя. Например, если использовать трубы 16 мм, то при размещении их под керамической плиткой на расстоянии 15 см между рядами можно получить около 95 Вт с 1. м. кв. Этого вполне достаточно для рассматриваемого случая. Простым делением (70/0,15) получают искомую общую длину трубы, равную 467 м. Ее подключают к отоплению с применением дополнительных устройств.

Расчет трубы для теплого пола в комнатах

Если по строительным конструкциям внутрь проникает холод, вблизи от наружных стен вносят изменения в проект. Здесь укладка теплого пола выполняется с уменьшением расстояния между трубами. Для приведенного выше примера можно использовать формулу: 0,15/1,5 = 0,1 м.

Расстояние между трубами теплого пола изменяют при необходимости

Может быть интересно

На рисунках изображена конфигурация «улитка». Она предпочтительнее «змейки», так как углы поворота меньше. Это позволяет уложить водяной теплый пол с лучшим распределением тепла по площади помещения. Во втором варианте часть комнаты не будет прогреваться охлажденной водой. Но отвергать его полностью не стоит. Это пригодится, например, для участка, прикрытого ковром, журнальным столиком.

Какие существуют виды укладки водяного теплого пола

Чтобы не ошибиться, используют размеченный соответствующим образом лист. Его можно создать в графическом редакторе или другой подходящей программе.  На картинке (ниже) видно, как с помощью такого инструмента составляется план для отдельной комнаты со скошенным углом. «Квадратом» отмечена область, где установка труб не нужна.

Монтироваться трубы будут проще при наличии такого чертежа

Устройство пола с учетом гидравлических потерь

Большая длина труб и наличие поворотов создают препятствия перемещению жидкости. Чтобы оптимальным образом распределять гидравлические и тепловые нагрузки, конструкция качественного водяного теплого пола составляется с учетом следующих данных:

Соответствие диаметра труб длине контура

Диаметр трубы, в мм	Минимальная длина одного контура, в м	Максимальная длина одного контура, в м
16	60	80
18	80	100
20	100	120

Таким образом, если в комнате понадобилась большая длина трубопровода, создают дополнительные контуры. Их подключают в коллекторы для теплого пола. Эти устройства оснащают кранами Маевского и регуляторами напора. Чтобы рассчитать длину точнее, учитывают подсоединяемые другие части отопительной системы.

Коллектор теплого пола

Чтобы прокачивать достаточное количество теплоносителя, необходим насос, рассчитанный на определенную производительность. Для приведенного примера с диаметром 16 мм и толщиной стенок труб 2 мм гидравлические потери составят около 160 Па на каждые 10 м. Это – только на прямых участках. Поворот на 180° добавит еще 40 Па. Если устройство комнатных теплых водяных полов создает общие потери на уровне 18000 Па, подбирают насос с подходящими техническими параметрами.

Как выбрать коллектор для теплого пола

Этот узел выполняет очень важные функции, поэтому его следует изучить отдельно. В простейшем варианте исполнения коллектор для теплого пола создан из двух отрезков труб с отводами. К ним присоединяют отдельные контуры. Следующее дополнительное оснащение используется для решения практических задач:

• Чтобы отрегулировать расход теплоносителя по контурам используют специализированные балансировочные устройства. Их оснащают прозрачными корпусами с градуировкой. Вращением кольца перемещают шток, который устанавливают в соответствии с требуемым значением. Достаточно настроить прибор один раз. Далее он будет выполнять свои функции автоматически.
• Если температура определенного водяного теплого пола корректируется по показаниям внешних датчиков, используют электромеханические приводы. Для их установки современный коллектор для теплого пола оснащают резьбовым соединением. Если оно не используется по назначению, его закрывают пластиковой заглушкой.
• Для удаления газов монтируются автоматические отводчики. Их дополняют сливными кранами, которые используются для накопления и удаления механических загрязнений.
• Манометры помогают оперативно контролировать уровни давления в соответствующих магистралях.
• Если выбраны теплые полы, в схему включают запорную арматуру. Вентилями перекрывают доступ воды при выполнении ремонтных или регламентных работ.

Иногда в состав коллектора для теплого пола добавляют гидрострелку. Это специальное устройство помогает предотвратить возникновение проблем при неточном соответствии мощности котла и реальных потребностей. Одновременно оно устраняет полностью или минимизирует взаимное негативное влияние других составных частей отопления таких, как радиатор, напольный бойлер. Удобно, что регулировка такого теплого водяного пола происходит без применения сервоприводов, электроники. Это повышает общую надежность системы.

Коллектор с гидрострелкой повышает надежность теплых полов

Теплый пол и особенности материалов

Чтобы сделать теплый пол своими руками без ошибок, приобретать материалы и другие составляющие проекта следует с учетом следующих сведений:

• Для укладки теплого водяного пола бетонное основание закрывают слоем изоляции. Подойдут плиты из полистирола фабричного производства. Хватит плотности 30-45 на 1 м. куб. Такие изделия выдерживают сильные механические нагрузки и не портятся от влаги.
• Схема теплого пола с пенофолом –это вспененный полиэтилен со слоем фольги. За счет отражения инфракрасного излучения вверх пол с подогревом становится более эффективным.
• Стальной сеткой укрепляют бетонную стяжку. Она же используется в качестве каркаса и разметки. На нее точно укладывать трубу проще. Фиксацию элементов выполняют полимерными хомутами.

Как залить теплый пол

Если нужно установить теплый пол, эта технология монтажа поможет сделать все правильно:

• Перекрытие очищают от загрязнений. На него укладывают гидроизоляцию и пеноплэкс.
• Далее устанавливают монтажную сетку. Ее присоединяют дюбелями через уложенный слой изоляции к несущей конструкции здания.
• На сделанный каркас с применением хомутов укладывают трубу по трассе, предусмотренной планом.
• Делают подключение теплого пола к котлу, проверяют работоспособность системы под давлением на 25 % выше номинального.
• Заливка бетоном водяного теплого пола выполняется с предварительной установкой по контуру комнаты демпфирующей ленты. Общая толщина этого слоя не должна превышать 6-8 см. Расстояние до трубы оставляют от 1 до 4 см, если сверху предполагается монтаж керамической плитки.
• Заливка теплого пола станет полностью функциональной примерно через 26 суток. Точный срок определяется не только составом раствора, но и температурой внутри помещения, режимом проветривания.

Прежде чем залить теплый водяной пол, нужно обязательно убедиться в работоспособности системы и отсутствии протечек, для этого оставить ее под давлением не менее чем на сутки для проверки.

Устройство теплого пола зависит от особенностей строительной конструкции

Водяной теплый пол без стяжки

Если не заливать теплый пол, можно вовсе отказаться от «мокрых» процессов. Как делать водяной пол без стяжки, помогут разные методики:

• Технология укладки теплого пола на основу из полимерных плит с выступами.
• Сухая стяжка. Для ее создания понадобятся сыпучие материалы, нейтральные по отношению к перемене температуры, но хорошо проводящие тепло.
• Создание в деревянной основе каналов с последующим монтажом в них алюминиевых вкладок. Далее в созданные металлические каналы вставляют трубы для теплых полов.

Как подключить теплый пол к индивидуальной системе отопления, подскажут рекомендации и выводы из сети Интернет.

Видео: монтаж теплого водяного пола

Приведенные выше советы следует использовать на практике с учетом особенностей конкретного объекта недвижимости, его оснащения, требований будущих пользователей. Так, установка труб водяного теплого пола в прихожей может быть выполнена под стационарной вешалкой, стойкой для обуви. Это обеспечит быструю сушку промокших вещей. Около диванов, кресел, стульев шаг стандартной укладки водяного теплого пола делают меньше, что автоматически повышает температуру для создания комфортных условий.

В этой статье подробно рассмотрены теплые полы и, как сделать их подсоединение самостоятельно. Но в наиболее сложных ситуациях может потребоваться помощь специалистов. При поиске подрядной организации и для контроля действий работников также пригодятся знания о том, как правильно сделать теплый пол своими руками.



Теплые полы: водяные теплые полы, преимущества, технологии монтажа

В предыдущей статье цикла я рассказала об электрических теплых полах. Этот вид теплых полов широко распространен, его выбирают для установки в большинстве квартир, несмотря на высокую стоимость эксплуатации. Но существует еще один вид теплоносителя, на основе которого создана система прогрева пола. Где разрешено использовать водяные теплые полы, и каковы их преимущества, мы разберем в этой статье.

Устройство водяных теплых полов

Водяные теплые полы упрощенно представляют собой систему тонких трубочек, по которым под под действием насосов движется теплоноситель, вода.

Система труб находится внутри бетонной стяжки, которая постоянно подогревается за счет высокой температуры воды (до 40-50 градусов), в результате от бетона греется финальное покрытие пола. Система водяного теплого пола используется как дополнительный источник отопления и как основной. Особенность водяной системы заключается в возможности использовать в качестве теплоносителя не только воду. Незамерзающий теплоноситель уместен на даче, на которой не проживают всю зиму, а приезжают несколько раз за сезон. Систему водяных теплых полов разрешено устанавливать под любые виды напольных покрытий, однако при использовании паркета толщину бетонной стяжки желательно увеличить, паркет не терпит перегрева.

Вам могут пригодиться

Плюсы и минусы водяных теплых полов

Перед окончательным выбором водяных теплых полов внимательно изучите плюсы и минусы такой системы обогрева.

К преимуществам водяных теплых полов относятся:

• Экономичность. Вода дешевле электричества, поэтому водяная система имеет низкую стоимость эксплуатации.
• Безопасность. Система труб скрыта под бетонной стяжкой, что исключает риски травм и ожогов. А температура циркулирующего теплоносителя не настолько высока, чтобы обжечь ступни человека.
• Отсутствие электромагнитного излучения, которое имеется у электрических полов.
• Водяной пол не сушит воздух в помещении, как это делают радиаторы отопления.

К недостаткам водяных теплых полов относят несколько позиций.

• Монтаж водяных теплых полов сложен и трудоемок. Технология подразумевает несколько слоев, включая гидроизоляцию и бетонную стяжку. Стоимость монтажа водяных полов превышает стоимость электрических в несколько раз.
• Риски протечки и сложность устранения. Придется вскрывать пол и укладывать систему заново.
• Главный минус водяных теплых полов заключается в возможности монтажа только в частном доме с индивидуальной системой отопления. Подключение системы к центральному отоплению многоквартирного дома запрещено, а устройство самостоятельного контура отопления требует разрешения различных инспекций.

Вам могут пригодиться

Разновидности водяных теплых полов

Деление на виды производят по технологии монтажа водяных теплых полов. Различают две технологии:

• Бетонная технология;
• Настильная технология.

Бетонная технология монтажа полов состоит из нескольких слоев. На бетонное основание уложите слой тепло- и гидроизоляции, затем положите отопительные трубы. Залейте систему бетонной стяжкой и после высыхания – положите финишное покрытие. Сложность данной технологии в большом количестве грязных работ с бетоном, и временных затратах. В зависимости от толщины слоя стяжки бетон сохнет от 14 до 28 дней. Настильная технология монтажа полов лишена этапа грязных работ, долгого ожидания просушки. Установка полов происходит за счет готовых элементов системы, которые необходимо соединить. Но именно благодаря подобному удобству, настильная технология в несколько раз дороже классической, бетонной.

Настильная технология делится на 3 вида:

• Реечный тип деревянной системы;
• Модульный тип деревянной системы;
• Полистирольная система.

Полистирольная система и модульный тип схожи в обустройстве, различаются используемым материалом, полистирол и дерево ДСП. Первым этапом установите лаги с шагом 50 см, на них листы из ДСП или полистирола. Образовавшуюся пустоту заполните теплоизолятором. На листы уложите модули, в которые в дальнейшем вставите трубы для теплоносителя. Реечная конструкция несколько иная, используйте деревянные доски толщиной от 30 мм. Уложите их на основание пола с интервалом в 20 мм. Образовавшиеся щели используйте для прокладки труб для теплоносителя.

В статье я рассказала подробнее о преимуществах водяной системы теплых полов. Следующую статью цикла про теплые полы я посвящу подробному рассмотрению монтажа обеих систем.



Предлагаю к ознакомлению остальные статьи цикла «Теплые полы»:

Теплые полы: виды, плюсы и минусы установки системы

Теплые полы: электрические теплые полы, виды и преимущества

Теплые полы: монтаж теплых полов своими руками

Теплые полы: выбор терморегулятора, классификация, виды термодатчиков

31. 05.2017

Подписаться на рассылку

Новости. Водяные теплые полы

В настоящее время в индивидуальном строительстве все большую популярность приобретают водяные теплые полы.

В настоящее время в индивидуальном строительстве все большую популярность приобретают водяные теплые полы. Прежде всего, это связано с желанием современных застройщиков улучшить условия проживания в своем доме и по возможности сократить расходы на отопление.

Преимущества теплых полов

Напольное отопление, в отличие от радиаторного, известно широкому кругу читателей не так давно, хотя оно и является достаточно древним изобретением. Археологические раскопки свидетельствуют о наличии в древности прообраза системы теплого пола, который в отличие от современных технологий (систем) нагревался не с помощью электрического кабеля или труб с горячей водой, а посредством теплого воздуха, проходившего от печи по сети проложенных внутри пола каналов.

Интересно, что еще лет пятнадцать назад российскому потребителю о возможностях теплых полов было практически ничего неизвестно.

Теплый пол по сравнению с радиаторным отоплением имеет следующие преимущества:

• при использовании теплого пола распределение тепла в помещении становиться более равномерным. Прогрев осуществляется по всей площади пола, а как мы знаем теплый воздух всегда поднимается вверх – следовательно, конвекция теплого воздуха в комнате становиться близкой к идеальной.
• большая часть тепла (до 70%) передается излучением, благодаря чему воспринимается более комфортно;
• экономия тепловой энергии — в жилых зданиях 20-30%, в помещениях с высокими потолками (высотой от трех метров) до 50% и выше;
• отсутствие радиаторов позволяет более эффективно использовать жилую площадь;
• из-за низкой температуры теплоносителя, это примерно 25-50°С, теплые полы являются низкотемпературной системой, исключающей возникновение положительной ионизации воздуха.

Единственная часть нашего тела, постоянно отдающая тепло – это поверхность ступней, поэтому касание ступнями пола, нагретого до 22-25°С, сразу же вызывает физиологическое ощущение комфорта, а относительно прохладный воздух на уровне головы (19-21°С) – ощущение свежести. А под самым потолком, где воздух прогревать нет необходимости – температура достигает лишь 16°С. Таким образом, тепло в помещении распределяется равномерно по всей площади без холодных и горячих мест, без сквозняков.

В помещениях с постоянным нахождением людей максимальный нагрев поверхности пола по европейским нормам должен составлять + 29°С, в бассейнах, санузлах и помещениях с непродолжительным нахождением людей — до + 33°С, при этом средняя температура поверхности пола за отопительный период колеблется в границах плюс 24-26°С.

Проблема выбора

Теплые полы бывают электрическими и водяными. В первом случае теплый пол представляет собой нагревательный мат, состоящий из электро кабеля. В другом варианте источником энергии является нагретый теплоноситель (вода). Следует отметить, что технология водяного отопления «теплый пол» применяется в основном только в контурах с принудительной циркуляцией, так как для получения относительно низкой температуры воды необходимо организовать смесительный узел, а он требует установки насоса.

Смесительный узел обеспечивает пониженную температуру подаваемого в систему теплоносителя путем смешивания воды из котла, имеющей температуру до 90°С, с уже остывшей, возвращенной из труб водой (из «обратки»). Смонтировать такую систему на базе системы отопления с естественной (гравитационной) циркуляцией теплоносителя достаточно проблематично, к тому же площадь обогреваемых полов при такой системе будет невелика. Так же использование циркуляционного насоса приводит к уменьшению расходов на отопление.

Водяные теплые полы чаще всего используются в частных домах. В городских квартирах с централизованным отоплением обустройство таких полов категорически запрещено — из-за увеличения гидравлического сопротивления системы. Более того, недопустимо и подключение к трубам горячего водоснабжения. Несмотря на это, многие умельцы все же осуществляют подобные подключения, хотя при этом их действия, безусловно, являются административно наказуемыми. Исключением можно считать некоторые современные новостройки, где уже имеются специально спроектированные стояки для подключения теплых полов. (ул. Будённого 17г)

Исходя из вышесказанного, для городских квартир наиболее приемлемой можно считать систему электрического теплого пола. В частных же домах целесообразно использовать водяные полы.

Преимущества от использования водяных полов, по сравнению с электрическими в загородном строительстве, неоспоримы. Прежде всего — это снижение мощности электроустановки дома и, как следствие, снижение затрат на оплату астрономических счетов за электроэнергию (для обогрева небольшого дома площадью 150-200 м2 потребуется порядка 45000 кВт• ч электроэнергии в год, стоимость которой составит более $ 1550).

По поводу мощности электроустановки вообще разговор отдельный. Иногда такую мощность просто неоткуда взять. Допустим, если электроустановка дома имеет выделенную мощность 5 кВт, а теплый пол планируется уложить на площади 100 м2 и использовать в качестве основного отопления с удельной мощностью 100-120 Вт/м2, то несложно подсчитать, что суммарная мощность такой системы будет составлять 10-12 кВт.

Другим преимуществом водяных полов является полное отсутствие электрических и магнитных полей, о вреде которых до сих пор ведутся споры. Однако с помощью водяных теплых полов сложно получить удельную мощность, превышающую 80-100 Вт с квадратного метра поверхности, поэтому использование такого отопления в качестве основного в условиях средней полосы России возможно только тогда, когда здание очень хорошо утеплено. Поэтому самый оптимальный вариант для Белгородской области это использование системы теплого пола в комплексе с радиаторами.

Регулирование температуры в помещениях требуется для достижения максимального комфорта, и напольное отопление отвечает этим требованиям. Температура в каждом помещении может быть точно отрегулирована при помощи комнатного термостата и системы автоматики.

Несмотря на то, что системы напольного отопления применяются совместно с регуляторами температуры различной степени сложности, система обеспечивает свое собственное пассивное саморегулирование. Температура пола немного выше температуры воздуха в помещении. Повышение температуры воздуха вследствие солнечного света или увеличения количества жильцов означает, что вскоре воздух станет таким же теплым, как и пол. Как только достигается эта точка равенства, законы физики диктуют, что с пола не должно подниматься тепло. Эффект такой, как будто система перекрыта. Поступление тепла с пола будет уменьшаться по мере повышения температуры воздуха.

Что необходимо знать при монтаже водяного теплого пола в бетонную стяжку

Во-первых, надо разделить планируемую площадь, где планируется укладка теплого пола, на квадратные или прямоугольные участки, с соотношением сторон не менее 1:2 и площадь не более 40 кв. м. (либо ориентироваться на то, что длина одного контура трубы не должна превышать 80-100 метров; при укладке трубы с шагом 15см это приблизительно 30 кв.м.). Такое деление обусловлено температурным расширением стяжки, и если не предусмотреть деформационных швов в местах, где один контур стыкуется с другим может произойти растрескивание пола.

Второй этап монтажа – это укладка утеплителя на заранее подготовленную «черновую стяжку» и если этаж цокольный, гидроизоляции. Для гидроизоляции подойдет обыкновенная черная полиэтиленовая пленка толщиной 0,5-1 мм.

Основное назначение утеплителя – препятствие тепловым потерям вниз. Тепло должно идти вверх, в обогреваемое помещение. Что касается утеплителя, то застройщики очень часто игнорируют его присутствие в стяжке, либо используют вспененный полиэтилен с отражающим слоем. Сразу сделаем оговорку – использование вспененного полиэтилена с отражающем слоем возможно, только в том случае, если на нем есть маркировка, что он пригоден для теплого пола. Такой утеплитель покрыт специальной защитной пленкой, – которая уберегает разрушение отражающего слоя от воздействия бетона. Использование вспененного полиэтилена без данного слоя – простая трата денег застройщика на бесполезный материал. Так же важно отметить, что использование вспененного полиэтилена пригодного для теплого пола может понадобиться, если толщина чистовой стяжки не позволяет использовать пенополистироловые плиты.

Лично мы используем утеплитель фирмы PURMO Rolljet. Он представляет собой маты пенополистирольных плит толщиной 25мм с уже нанесенными на них пленкой и сеткой. Это позволяет сократить время монтажа и сэкономить деньги на работе по монтажу теплого пола, так как укладка Rolljet позволяет избавиться от покупки сетки и крепежного материала к ней (если сравнивать монтаж труб на плиты Purmo и просто на пенополистирольные плиты либо на вспененный полиэтилен). Цена 1кв.м. PURMO Rolljet около 8$. Цена же вспененного полиэтилена для теплого пола около 6$ + металлическая сетка для крепления трубы около 2$ за кв. м. и + фурнитура для крепления сетки к черновой стяжки и трубы к сетке, порядка 1,5$ на метр. То есть при использовании одинаково качественных и правильно подобранных материалах выбор готовых плит Rolljet очевиден.

Третий этап монтажа это укладка демпферной (рантовой) ленты по периметру комнаты или участка комнаты, где будет теплый пол. Это лента толщеной 5мм из вспененного полиэтилена служащая для компенсации теплового расширения бетонной стяжки. Фирма «Энергофлекс» выпускает уже нарезанную ленту с защитной пленкой посередине для герметизации зазора между плитой утеплителя, демпферной лентой и полом. Вообще важно помнить, что бетонный пласт стяжки с теплым полом должен быть максимально изолирован и не соприкасаться ни со стенами, ни с полом. Применение этого правила поможет избежать «утечки» тепла через, так называемые «мостики» холода.

Четвертый этап это укладка греющей трубы. Чаще всего в нашем городе монтажники используют металлопластик фирмы Valtek (очень редко Henco, так как цена в 3-4$ за пог. м. мало кто готов платить). В принципе, если монтаж выполнен в соответствии с СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование» без разборных соединений в бетонной стяжке, другими словами все контура выполнены из цельных кусков металлопластика, то проблем с теплым полом у застройщика не возникнет, (допускается использование пресс-фитингов). Но у PEX-AL трубы (металлопластик) есть одно не хорошее свойство.

Если при заливке чистовой стяжки, будет случайно деформирован хотя бы один участок трубы, то о полноценной работе контура, в котором она находиться придётся забыть – и что самое печальное выявиться это уже в процессе эксплуатации теплого пола. А контролировать каждое движение строителей во время заливки чистовой стяжки невозможно. Этой проблемы лишена труба из сшитого полиэтилена — PEX. Она используется для теплого пола не один десяток дет в Европе. Фирма Purmo так же поставляет ее на Российский рынок. PURMO PEX это однородная, бесшовная труба покрытая анти диффузионным слоем, препятствующий проникновению кислорода в отопительную систему, а соответственно продлевая срок службы радиаторам и теплообменнику котла.

Труба PEX очень жестка, имеет молекулярную память. То есть даже если в процессе монтажа или заливки стяжки ее деформировать, то при помощи фена не составит большого труда вернуть ее в исходное состояния. Помимо этого угол изгиба PEX равен 5*d. В случае с самым распространённым диаметром 16мм, угол изгиба равен 80 градусов и близок к прямому углу. Так же цена PEX равная 1,5$ не может не радовать застройщика.

Технология монтажа теплого водяного пола

Первое что нужно помнить — это то, что теплый пол низкотемпературная система, а, следовательно, подавать в него теплоноситель с температурой выше 50 градусов нельзя. Очень часто монтажники забывают использовать смесительные узлы (или хотя бы 3-х ходовой смесительный клапан).

В итоге на коллектор теплого пола подаётся теплоноситель с температурой до 50 градусов, в то время как в радиаторы поступает теплоноситель с температурой 70-80 градусов.

Использование термоголовки на 3-х ходовом клапане позволяет перепоручить слежение за температурой теплого пола самой системе. Выставив на ней, например, 23 градуса – термоголовка будет отслеживать температуру обратной линии полов, и поддерживать в контуре температуру не ниже и не выше 23 градусов.

Что касается коллектора теплого пола, важно помнить что обыкновенная «гребенка» не  подходит для монтажа, так как все контуры буду разной длины и добиться равномерного распределения воды по всем контурам будет невозможно, а бегать крутить ручки «гребенки» и эмпирическим путем выравнивать температуру в комнатах не серьезно.

Поэтому коллектор должен быть с встроенными ротаметрами (расходометрами), которые будут показывать, сколько л/м теплоносителя поступает в каждый контур и при помощи регулировочных ручек можно будет выставить это значение одинаковым для всех контуров.

Теперь о формах греющих контуров. Наиболее часто встречается 2 способа укладки греющих труб: бифилярная (она же «улитка» или «двойная спираль») и меандровая (она же «змейка» или «зигзаг»).
При укладке «улиткой», трубы с противоположными направлениями потоков чередуются, причем наиболее горячий участок трубы соседствует с наиболее холодным. Возникающее при этом термическое взаимодействие приводит к равномерному распределению температуры и равномерной передаче тепловой мощности.

При укладке «змейкой» горячий теплоноситель поступает в контур, как правило, у внешней стены помещения и непрерывно охлаждается при протекании по трубам. Поэтому в месте поступления теплоносителя (начале змеевика) достигается большая температура поверхности и, как следствие, большая теплоотдача. Далее вглубь помещения вследствие охлаждения теплоносителя уменьшается температура поверхности пола и плотность теплового потока. У такого контура неравномерное распределение тепла. Для того чтобы это исправить, можно увеличить мощность насоса или уложить петли в виде двойной змейки.

Демпферная (краевая, рантовая) лента представляет собой полосу из вспененного полиэтилена толщиной не менее 5 мм и шириной 120-180. Она служит для компенсации температурного расширения стяжки, и предотвращает образование теплового моста между стяжкой и стенами.

Ленту укладывают вдоль боковых стен после выравнивания поверхности основания и примыкающих к нему участков стен. Она должна быть уложена вдоль всех стен, обрамляющих помещение, стоек, дверных коробок, отводов и т.п. Лента должна выступать над запланированной высотой конструкции пола минимум на 20 мм. Демпферная лента имеет «юбочку» из полиэтиленовой пленки. Ею надо накрыть стык между теплоизоляционной плитой и демпферной лентой, чтобы туда не затекал бетон при заливке стяжки.

Финишным этапом монтажа является заливка чистовой стяжки ни смонтированный «пирог» теплого пола. Ее толщина должна быть не менее 30мм. Так как тепло должна передавать так называемая «тепловая воронка» — слой бетона, над трубой отдающий тепло трубы в пространство. В стяжку рекомендуется добавлять специальный пластификатор — специально разработанная добавка в бетон, служит для значительного улучшения теплофизических и механических свойств бетонной стяжки. Применяется для повышения теплопроводности бетонной стяжки и придания ей большей пластичности до образования идеального и компактного обволакивания труб системы теплый пол.

водяной Rehau, технология монтажа материалов с трубой

Конструкция теплого пола позволяет не задумываться о температуре на улице, так как хозяева оборудованного данной системой помещения всегда находятся в комфортной атмосфере. Чтобы установить наиболее подходящие теплые полы, следует подобрать адаптированный под конкретные запросы вариант.

Теплый пол Rehau

Теплый пол это удобно и комфортно

Технологии Рехау обладают отличным качеством и составлены в соответствии с мировыми стандартами для отопительного оборудования. Экономичность и надежность систем позволяет снизить траты на монтаж до 50 % и уменьшить количество расходных материалов до 25 %.

Все системы контроля, регуляции подачи воды и электрической энергии позволяют снизить расходы на эксплуатацию теплого пола до 60 %.

Преимущества и недостатки

Преимущества:

1. Электрическая безопасность. Это одно из самых важных достоинств. Защита от излучения обеспечивается различными составляющими системы. Наиболее важным элементом является обрамление кабеля, созданное из высококачественной меди. Специальный изоляционный материал предназначен для недопущения перегрева и деструкции кабеля.
2. Надежность системы. При изготовлении конструкции системы водяных полов применяют наиболее современные и высококачественные технологии, обеспечивающие отличные эксплуатационные характеристики и гарантию длительной службы. Главной особенностью кабеля является наличие специальной жилы, которая надежно защищена армированным кевларом. Данный элемент обладает отличными параметрами по твердости, если сравнивать его с остальной конструкцией, поэтому обеспечивает надежную изоляцию от повреждающих факторов. При эксплуатации исключена надобность в проведении регулярного обслуживания теплых полов. После их приобретения и установки ремонт не придется проводить на протяжении долгого времени.
3. Равномерное распределение нагрева. Напольное покрытие полностью заменяет необходимость в приобретении дополнительного отопления. Температура при работе системы равномерно повышается во всем пространстве, что позволяет всем пользователям чувствовать себя комфортно.
4. Отсутствие загрязнений. Особенности системы позволяют исключить непрестанную циркуляцию воздуха в обогреваемом пространстве, поэтому не появляется дополнительная пыль или грязь, что делает использование теплых полов наиболее удобным.

Теплый пол Рехау подходит практически под любое покрытие

Устанавливать теплый пол Рехау можно в тех помещениях, где могут находиться аллергики, так как в пространстве не появляется раздражающая легкие пыль.

Какие материалы рекомендуется применять для теплого пола можно прочитать тут.

Недостатки:

1. При установке любых теплых полов, в частности, Рехау частично загромождается пространство, то есть общая высота каждой комнаты становится на несколько миллиметров меньше. Разработчики теплого пола Рехау постарались максимально снизить эту особенность, однако при детальном подсчете она становится заметной.
2. Чтобы выполнить правильный монтаж системы, необходимо ознакомиться с правилами и прочитать предписания по применению всех крепежных элементов, так как некоторые из них производятся по новейшим стандартам.
3. Перед монтажом системы необходимо тщательно очистить покрытие от предыдущих материалов.

Обзор системы теплый пол от Рехау:

Особенности

Теплый пол Рехау стал известным по всему миру благодаря надежной конструкции труб и универсальной технологии их соединения. В последнее время данная популярная трубопроводная система усовершенствована надвижной гильзой, созданной из полимера.

Про пластиковые воздуховоды для кухонной вытяжки можно узнать здесь.

Теплые полы Рехау выпускаются в полном комплекте

При соединении труб применяют эксклюзивную технологию Рехау на надвижной гильзе, в которой отсутствует необходимость в уплотнительных кольцах. Все гильзы и фитинги спроектированы по системам нового поколения, поэтому отличаются высоким качеством и надежностью.

Нажмите чтобы увеличить

В качестве материалов для производства применяются специальные полимерные материалы, латунь высокого качества, бронза и сталь. Фасонные элементы обладают повышенной устойчивостью к растрескиванию покрытия или эрозии.

Соединения, формируемые при установке системы, при качественном монтаже обладают герметичностью, которая сохраняется на максимально долгий срок. Разработана единая программа по обустройству фасонных элементов. Разрешено подключать трубы Рехау к системе общего отопления.

 Виды теплых полов Рехау

Компания выпускает две разновидности систем обогрева:

1. Электрические теплые полы.
2. Водяные теплые полы.

Нажмите чтобы увеличить

Электрический пол

Система напольного отопления основана на базе SOLELEC. В процессе работы электрическая энергия реорганизуется для отопления пространства. В качестве генератора тепла применяется кабель. Он создан из элементов, обладающих высоким сопротивлением, что вызывает нагрев устройства при прохождении через него электрического тока.

Отзывы про фильтры для воды под мойку гейзер можно прочитать перейдя по данной ссылке.

Кухня будет очень комфортной

Выделяемое кабелем тепло не только обогревает пол, но и распространяется по помещению, проникая сквозь него. Люди практически не замечают разницы между температурой напольного покрытия и воздуха в помещении, так как она различается всего лишь на несколько градусов. Это благоприятно влияет не только на настроение, но и на здоровье людей.

Производитель разрешает в качестве финишного напольного покрытия практически все распространенные материалы, поэтому хозяева не ограничиваются в выборе дизайна комнат.

Про раздвижные двери между кухней и гостиной можно прочитать в этой статье.

Такая кухня будет уютной

Система SOLELEC очень распространена, так как активно применяется по таким целям:

• Обогрев пола с максимальным комфортом для людей.
• Отопление помещения, в том числе и в качестве основного источника тепла.

Как правильно подключить систему Рехау к отоплению:

Компоненты системы электрических теплых полов

Маты и кабели для нагрева. Вся разветвленная система основана на принципе построения кабелей по двужильному экранированному образцу. Так гарантируется максимальная защищенность от электромагнитного поля для пользователей. Мат имеет толщину, равную 3,5 мм. Он заглубляется в слой клея для плитки или специально созданную тонкую стяжку. Маты оснащены самоклеющейся основой.

Терморегуляторы. Существуют стандартные и более усовершенствованные модели, в которых терморегуляторы можно настраивать как по утепленности пола, так и по температуре воздушных масс в комнате. Иногда есть возможность устанавливать специальные режимы обогрева, в которых температура уточняется в зависимости от конкретного времени или даты.

Теплые полы Рехау подходят практически под любое покрытие

Установочный комплект. Применяется при монтаже напольного покрытия теплых электрических полов. В составе набора есть такие элементы:

• Подрозетник для установки терморегулятора.
• Защитная трубка с наконечником из алюминия для установки специального датчика, постоянно определяющего температуру покрытия. Алюминий обладает высоким показателем теплопроводности, что позволяет легко и точно узнавать точную температуру, а при необходимости вынимать из пола данный элемент для проведения ремонта и обслуживания. В данной конструкции все перечисленные показатели находятся на более высоком уровне, чем при расположении датчика в гофротрубе.
• Фиксатор поворота на 90 градусов специальной трубки термодатчика, выполняющей функции его защиты и располагающейся в промежутке между полом и стеной.
• Гофротруба, служащая для установки холодного кабеля в конструкции стены.

Нажмите чтобы увеличить

Преимущества:

1. Главное преимущество двужильных экранирующих кабелей заключается в минимизации уровня электромагнитного излучения. Это делает систему теплых полов полностью безопасной для использования в детских комнатах, наиболее посещаемых помещениях. Нет риска облучения для животных или располагающихся на полу горшков с растениями.
2. Кабели оснащены тефлоновым покрытием, дополнительно имеют армирование келавром. Данные элементы механически прочны и способны длительное время выдерживать максимально высокую температуру. Этот фактор имеет особое значение для элементов системы, извлечение которых представляет определенные трудности, что не позволяет своевременно проводить их ремонт.
3. При приобретении системы электрических теплых полов клиент получает отдельно нагревательные кабели и специальные маты. Данные элементы имеют небольшую толщину, поэтому практически не изменяют общую высоту помещения после окончания ремонта.

Рехау дает гарантию 50 лет

Систему SOLELEC разрешено применять в любых типах помещений, в том числе и с повышенной влажностью, поэтому можно устанавливать теплые полы во всех комнатах квартиры и даже в зданиях промышленного назначения.

Укладка теплого пола под ламинат:

Водяной пол

Как правильно сделать коллектор. Нажмите чтобы увеличить

Это благоприятное решение для подогрева пола, способное сделать атмосферу в помещении наиболее благоприятной. Конструкция труб отопительной системы позволяет быстро и легко помещать их в пол, при этом не портить и не изменять интерьер.

При работе системы подается постоянное и мягкое тепло, что позволяет сделать умеренную температуру во всем помещении, не создавая контрастности обогрева покрытия пола с окружающей средой. Водяной теплый пол пригодится и летом, так как с его помощью можно выполнить легкое охлаждение помещения. Обеспечивается плавный переход общей температуры на несколько градусов вниз, при этом не появляется сквозняков или очагов резкого похолодания. Данная процедура осуществляется практически бесплатно, так как система в этом случае работает очень экономично.

Водяной теплый пол сконструирован трубами REHAU RAUTHERM S. Они имеют характерный красный цвет и предназначены специально для организации теплых полов. Эти трубы обладают важным отличием от других, так как оснащены внутренним самонесущим покрытием, смонтированным из полиэтиленовой пленки PE-Xa.

Интересный вариант как обустроить коллектор

Этого слоя достаточно для того, чтобы гарантировать высокую прочность конструкции и устойчивость к любым температурам. В системе допускается обогрев до 90 градусов и внутреннее давление, составляющее не более 6 бар.

Преимущества:

1. На монтаж затрачивается в 4 раза меньше времени, чем при укладке теплого водяного пола других фирм. Данный эффект достигается благодаря использованию специальных матов с фиксаторами REHAU Varionova. Это позволяет надежно и экономично выполнить монтаж труб REHAU RAUTHERM S.
2. Пол конструируется из специальных блоков, имеющих стандартные параметры. Выполняется их послойный монтаж по линии фиксации и закрепление методом защелкивания.
3. Экономичность покрытия проявляется благодаря полному отсутствию отходов материала, так как каждый последующий ряд является продолжением предыдущего.

Обеспечение герметичного соединения

Герметичность пола – это важно

Для фиксации элементов применяется технология подвижной гильзы, обладающая максимальной надежностью и качеством при эксплуатации покрытия:

• Отсутствуют кольца для уплотнения из резины, имеющие предрасположенность к постепенному растягиванию. В конструкции трубы для водяного пола предусмотрено уплотнение, поэтому она не нуждается в применении дополнительных материалов.
• Есть возможность заделки стяжки.
• Гарантия безупречной службы в течение 50 лет

Трубы Рехау – качество, надежность, долговечность

Труба REHAU RAUTHERM S обладает уникальными возможностями:

• Долгосрочная защита от коррозии и протекция от образования отложений.
• Отсутствие реакции на различные химические соединения, полная защита от воздействия антифриза даже в большой концентрации.
• Длительное противодействие абразивному износу, отсутствие повреждений при механическом воздействии.

Теплый пол заменяет стандартный обогрев

Повышенная устойчивость теплых полов Рехау к завышенным температурам и внутреннему давлению в системе, делает его одним из самых лучших.

Теплые водяные полы правила монтажа:

Теплые полы Рехау – это симбиоз качества и надежности. Выбирая вид теплого пола учитывайте не только площадь помещения, но и другие аспекты. Как правильно выбрать теплый пол Рехау и секреты монтажа читайте во второй части статьи.

Также рекомендуем ознакомиться с фото двухуровневых натяжных потолков для кухни в этом материале.

Из чего состоит пирог водяного теплого пола? Технология правильного монтажа в Инжиниринговом агентстве

Чаще всего мы показываем уже конечный результат — правильно уложенные трубы из сшитого полиэтилена на фольгированной подложке. А что же под ней? Как правильно расположить все слои так, чтобы не потерять тепло? Мы попросили наших мастеров рассказать о технологии укладки водяного теплого пола. Итак, из чего же состоит правильный водяной теплый пол в Инжиниринговом агентстве (слои снизу вверх):

• черновая стяжка
• пенополистирол ~3-5 см
• демпферная лента по периметру
• теплоизоляционная подложка ~2-3 мм
• трубы теплого пола со скобами ~2 см
• финальная стяжка под напольное покрытие

Таким образом, общая высота правильного пирога водяного теплого пола с учетом стяжки и финишного покрытия будет около 10 см. Поэтому для такой системы отопления нужно предусмотреть особые условия заранее, если не хотите поднимать в последний момент уровень пола.

ВАЖНО! Продумайте заранее все работы, посоветуйтесь не только со строителями, но и нашими независимыми специалистами!

Исходя из типичных ошибок заказчиков, советуем тщательно выбирать бригаду строителей монтажников Инжинирингового агентства и заранее связываться с теми, кто будет проводить инженерные коммуникации. А еще лучше организовать встречу на объекте инженеров и строителей вместе.

Для чего нужна теплоизоляция в правильном пироге водяного теплого пола

Из школьного курса физики мы с вами знаем, что тепло поглощается более холодной материей, т.е. уходит туда, где холоднее. А холоднее всего в доме где? — в подвале, под полом. И чтобы тепло не уходило в этот подпол, под трубы стелится толстый слой теплоизоляции. Материал обладает повышенной теплоотдачей и не позволит просто так уходить теплу вниз.

Еще одна функция теплоизоляции — крепление труб водяного теплого пола специальными скобами. Так как изоляция довольно плотная, но податливая, то крепить трубы не так уж и сложно при наличии специального инструмента.

Совет: если теплый пол укладывается на первом этаже, то выбирать пенополистирол нужно толщиной 5 см; во всех остальных случаях подойдет и 3 см.

И третья особенность теплоизоляции: она разграничивает черновую и финишную стяжку. При нагревании теплоносителя, сами трубы расширяются, при этом расширяется и бетон (подробнее об этом ниже). Чтобы защитить возможно неправильно залитую черновую стяжку от разрыва, как раз и пригодится теплоизоляция.

Особенности стяжки под и над водяным теплым полом

В наши услуги по укладке водяных теплых полов не входит заливка стяжки, но мы знаем все особенности необходимой смеси. Для заливки черновой стяжки под водяной теплый пол следует использовать определенную марку бетона, обычно это бетон М150 или М300 (150-й бетон используется в строительстве жилых зданий, 300-й — в промышленности и на складах). Как мы писали выше, работающий теплый пол нагревает бетон и сверху, и снизу. Чтобы стяжка не трескалась и не вздувалась, в нее необходимо добавлять пластификатор.

Также и демпферная лента очень важна. Ее способность оказывать сопротивление давлению расширяющегося бетона играет важную роль в долговечности всей системы водяного теплого пола.

Как заказать водяной теплый пол в Инжиниринговом агентстве

Правильно уложенный водяной теплый пол прослужит 25-50 лет! Так и есть, ваш теплый пол будет греть долгие годы и окупится в ближайшие 2-4 года экономией и комфортом. А купить все для теплого пола в Симферополе и по Крыму можно, обратившись к менеджерам и специалистам по установке:

• отдел продаж, проектно-монтажный отдел: +7 (978) 224-52-57.

На наш е-mail: [email protected] можно отправлять планы/чертежи/схемы помещения, в ответ мы высылаем коммерческое предложение по продаже оборудования и установке.

Стоимость установки от 300 р/м2! Цена материалов от 980 р/м2.

До -10 на монтаж водяного теплого пола при покупке оборудования!

Цены на водяной теплый пол

Теплый деревянный водяной пол (под деревянную доску)

Содержание

Хотите создать в своем доме обстановку тепла и уюта не используя ветрозащитные мембраны Изоспан? Тогда вам точно подойдут теплые полы. В отличие от стандартных радиаторных батарей, теплый пол имеет множество полезных преимуществ.

Он лучше прогревает помещение, ходить по нему очень удобно и легко. Да и после работы выглядит комната с теплыми полами намного современнее.

Теплый деревянный водяной пол в разрезе

Однако если вы собрались монтировать такие системы обогрева в сочетании с деревянными полами, то у вас могут возникнуть небольшие трудности, так как по стандартной технологии здесь действовать уже не получится.

1 Нюансы при работе с деревянными полами

Стандартный теплый пол – это система обогревательных контуров, что прокладываются под стяжкой. Контуром могут выступать водяные трубы, электрические кабеля или специальная пленка, что называется инфракрасным полом. В любом случае принцип действия там почти что один.

Пол обогревается за счет действия контура, который выделяет тепло. Контур проложен змейкой или спиралью. Принцип укладки заключается в необходимости покрыть каждый квадратный дециметр пола, чтобы не осталось холодных участков.

Водяные и электрические полы укладывают под стяжку даже если применяют керамзит для утепления пола. Стяжку делают из легких материалов, с прекрасной теплопроводностью. То есть стяжка принимает на себя всю температуру пола и полноценно отдает ее покрытие. А оно уже, соответственно, обогревает саму комнату.

С пленочными полами дела обстоят иначе. В большинстве своем они слишком слабые, чтобы прогревать непосредственно стяжку. Это скорее дополнительный источник обогрева, хотя и довольно мощный. Их кладут сразу под напольное покрытие, прикрывая только подложкой.

к меню ↑

1.1 Особенности дерева

Сложность ситуации, в которую нас загоняет деревянный пол – это его слабая теплопроводность. Если стяжка хорошо набирает тепло и удерживает его, постепенно отдавая покрытию.

То обычную доску прогреть сложнее, а отдает тепло она очень неохотно. То есть влияние системы напольного отопления ограничивается за счет плохой теплопроводности материала.

Следующее препятствие – подложка под покрытие и само покрытие. Деревянный пол редко делают из обычных досок. Чаще всего доски являются черновым покрытием, поверх которого настилают лицевое.

Как вы сами понимаете, тот же паркет или ламинат без подложки с изделием из полиэтилена монтировать вообще нельзя. А ведь подложка в большинстве случаев имеет свойства теплоизолятора, хоть и не очень надежного.

То есть слабая отдача тепла от досок будет гаситься еще и подложкой. В итоге вы получите еле теплый пол, даже если работает он на полную мощность.

Не забудем еще и тот факт, что водяной или электрический образец системы обогрева, да впрочем как и пленочный, нуждается в эффективной передаче тепла.

Еще одна схема обустройства отопительного контура, на сей раз укладка ведется по фанере

То есть трубы должны непосредственно контактировать с элементами, которые подвергаются обогреву. Либо же находится очень близко к ним. С деревянными полами в стандартном их применении с подобными нюансами тоже возникают трудности.

Как видите, обычная технология укладки здесь не подходит. Нужно действовать иначе, импровизировать. К счастью, все технологии уже давно придуманы, надо только рассмотреть их и применить в работе при проектировании системы теплого пола.

к меню ↑

1.2 Подбор системы пола

Сразу же разберемся с одним важным нюансом. Не все системы обогрева такого типа выгодно применять в работе с деревянными основаниями. Профессиональные строители используют только теплый пол:

• Водяной;
• Электрический.

Причем используются образцы с высокой мощностью, так как теплопроводность древесины все же оставляет желать лучшего.

По этой же причине пленочными полами практически не пользуются. Они слишком слабые, и не способны эффективно отдавать тепло в столь больших количествах. А те модели которые могут, потребляют слишком много энергии. Использовать их становится просто нерентабельно.

Водяной и электрический образцы – это уже другой разговор. Водяные полы довольно мощные и, что очень важно, стабильные. При грамотной разводке отопительного узла и установке трехходовых клапанов затраты на поддержание их нормальной температуры можно существенно снизить.

При этом не стоит бояться, что полы прорвет, и они испортят древесину. Как правило, в работе с ними в любом случае используют только влагостойкие образцы на утепление лагового пола.

Электрические модели, когда отделывается деревянный пол, тоже хороши. Их максимальная температура нагрева даже выше, чему у предыдущего варианта, но проблема здесь кроется в другом.

При коротком замыкании есть небольшая вероятность возгорания покрытия либо же его основательного повреждения, что конечно же, совершенно неприемлемо.

Покрытие по пленочному полу можно настилать без подготовки

Поэтому мы все же рекомендуем использовать именно водяной теплый пол, как самый оптимальный вариант.

к меню ↑

2 Технология монтажа

Существует несколько технологий, что довольно удачно зарекомендовали себя в работе с древесиной. Вот они:

Каждый вариант имеет свои преимущества и недостатки, и разную трудоемкость. Технологии размещены в порядке ее нарастания. То есть по лагам монтировать теплый пол проще всего. А вот с досками придется повозиться.

Еще одно решение – покупка специально заготовленных деревянных планок. С ними работать очень просто. Все конструкции уже собраны, надо только набить их на лаги и проложить трубы.

Но стоимость такого решения вас вряд ли порадует. Деревянные конструкции, да еще и обработанные на заводе в фигурном виде – их цена может сравняться с ценой качественной плитки или даже превысить ее.

к меню ↑

2.1 Установка по лагам

Это, откровенно говоря, простейший вариант. Простейший в плане исполнения, а не трудоемкости.

Для работы потребуется закупить широкие лаги и проложить их по полу. Укладку ведут по стандартной технологии. Шаг желательно делать небольшим, проем между лагами не должен быть шире 30 см, чтобы трубы уложились правильно и прогревали каждый участок равномерно.

В лагах прорезают каналы под трубы. Использовать можно фрезеровку. На рынке встречаются и уже подготовленные решения, с прорезанными каналами. Тогда лаги нужно просто закрепить.

Между элементами каркаса укладывают утеплитель. Это обязательный процесс, причем обязательный для всех трех технологий. Утеплитель будет отсекать тепловую энергию, и направлять ее исключительно вверх.

Согласитесь, греть нижнее перекрытие вам вряд ли будет интересно. Ведь это нерентабельное расходование ресурсов.

Создание деревянного теплого пола из готовых конструкций

Поверх утеплителя можно настелить фольгированную пленку. Она отразит тепловые волны, что идут от контура пола. Укладывать фольгу – признак хорошего строительного тона. Конечно, придется немного потратиться, но и результат вас точно порадует.

Фольгу фиксируют с помощью степлера. Желательно все стыки проклеить специальным алюминиевым или фольгированным скотчем, чтобы не оставалось прорех в отражающем материале.

Собственно сам процесс монтажа контура сводится к укладке труб в пазы на лагах, а затем монтажу поверх них фанеры.

Фанеру выбирают легкую, влагостойкую, с максимальной теплопроводностью. Фанера будет служить основанием для лицевого пола. Поверх нее кладут подложку и лицевое покрытие.

Неудобство такого решения в том, что в пазах есть довольно много места, проложить контуры идеально вам вряд ли удастся. Плюс фанерный черновой пол, который должен быть достаточно толстым. Этот момент тоже снижает эффективность прогрева.

к меню ↑

2.2 Монтаж по фанере

Это уже более трудоемкий вариант с применением калькулятора для расчета теплоизоляции трубопроводов, но и отдача у него более существенная. Начальные процессы полностью повторяют те же, что и у предыдущего варианта. Вот только лаги уже должны быть самыми обыкновенными, с ними не предпринимают никаких экстраординарных действий.

Поверх лаг монтируют основание из ДВП, ДСП или любой другой древесины. Использовать фанеру предпочтительнее, так как она дешевле и легче поддается обработке.

На основании размечают путь движения контура, затем из плит ДВП (они самые мягкие) вырезают пластины, которые будут формировать основание под лицевое покрытие, но между ними все же останется место под трубы. Пластины укладывают с интервалом междурядным в 2-3 см. Именно туда будут ставить отопительный контур.

Особенность такой технологии в том, что поверх нее можно стелить исключительно ламинат, так как пол будет скорее плавающим, а для паркета нужны монолитные решения.

Пазы в фанере, которые используются в качестве каналов для прокладки отопительных контуров

Еще один важный момент, пазы между фанерой предварительно обрабатывают фольгой. В таком случае от фольги по утеплителю можно отказаться, или заменить ее более дешевым отражающим материалом. В крайнем случае, подойдет простейшая мембрана.

к меню ↑

2.3 Укладка по доскам

Теплый деревянный пол с помощью досок укладывать, наверное, труднее всего. Здесь вам не обойтись без специальных инструментов.

Дело в том, что пазы под контур придется сверлить в досках. И досках прочных, качественных. А фрезеровать надежную цельную древесину не так легко.

В доске проделывается один или два паза под трубы. Затем в паз укладывают фольгу, а поверх нее крепят контур. Каждую доску фиксируют на лаги, и фиксируют так, чтобы создать полноценное деревянное покрытие. В итоге получается надежнейший пол, но и стоит он довольно дорого.

Прелесть использования досок в их прочности, возможности нарезать столько каналов, сколько необходимо. На такое основание уже можно класть любое покрытие, в том числе и паркет.

Отдача тепла тоже будет более высокой. Это объясняется тем, что доски, да еще и обработанные фольгой, будут слабо воспринимать тепло, и оно почти полностью передастся на лицевой пол.

Еще один интересный момент – по досках можно класть даже плитку. Только перед началом работ необходимо будет продумать систему гидроизоляции контура.

к меню ↑

2.4 Пример монтажа теплого деревянного пола из фанеры (видео)

Сделай сам из лучистого теплого пола | Сияющее тепло

своими руками

Если вам нужна помощь в разработке системы лучистого теплого пола, вы нашли подходящую компанию. Если вы получили шокирующе высокие расценки на лучистые полы с подогревом и все еще поправляетесь…. Облегчение прямо здесь. Позвольте нам разработать высококачественную и надежную систему, которая будет дешевле и дешевле в эксплуатации !!

Наши системы производятся в США !!

Мы предлагаем неограниченную техническую поддержку ~ бесплатно 866-теплые пальцы ног (927-6863)

* Мы отправляем по всему миру ~ все 50 штатов, Мексика и все провинции Канады *

Radiant Floor Компания предоставит подробный рабочий лист для вашего проекта с указанием количества трубок в каждой зоне, расстояния, галлонов в полу, потерь тепла, размера и настройки насоса и т. Д.и это используется вместе с нашим руководством по установке, видео по установке и информацией на веб-сайте. Мы также можем предоставить чертежи, которые помогут вам при установке pex. (Однако) нам потребуются чертежи в масштабе как для плиты, так и для установки балок перекрытия. Эти рисунки используются в качестве руководства, так как при необходимости вы можете внести изменения, чтобы они лучше подходили для работы в полевых условиях. Подробные сведения см. В разделе «Установка / Полезные советы / Услуги по размещению трубок». Перейдите по ссылке: https://www.radiantcompany.com/details/layouts/

Трубка излучающего тепла на полу

Мы спроектировали тысячи систем лучистого обогрева полов для домашних хозяйств и подрядчиков.Мы работаем С вами… и даем вам ВСЮ информацию простым и понятным языком. Этот веб-сайт, наше руководство по монтажу излучающего пола, , наше видео по установке и наши пакеты для самостоятельной установки излучающего излучения раскрывают тайну и догадки о том, что на самом деле является очень простой и простой технологией. Мы будем сопровождать вас на каждом этапе пути, и мы не оставим вас в затруднительном положении с коробкой деталей и вопросительным знаком.

Radiant Floor Company систем лучистого отопления предварительно собраны, мы разбираем их для отправки (конечно).Затем они собираются владельцем дома / конечным пользователем. Предоставляются инструкции. Если вы предпочитаете нанять кого-нибудь для установки вашей системы, мы предлагаем нанять местного мастера и т. Д., И мы будем рады работать с ним напрямую!

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПРОСТРАНСТВА»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не обманет компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor предоставит все необходимое !!!

Позвоните по нашей БЕСПЛАТНОЙ линии технической поддержки и запросите бесплатное руководство по установке.Он легко читается и содержит инновационные советы по установке, позволяющие сократить расходы. У вас МОЖЕТ быть совершенная система отопления, и мы покажем вам, как это сделать.

… И будучи из Вермонта, Компания Radiant Floor знает, как согреться!

Electric Vs. Гидравлические системы водяного теплого пола

При выборе между электрическими и водяными системами водяного отопления важно учитывать множество факторов. Полы с подогревом, которые часто называют лучистыми полами или системой лучистого тепла, предлагают не только комфорт для ног.Системы лучистого отопления признаны эффективными и экономичными альтернативами системам с принудительной подачей воздуха. Тем не менее, под этим зонтиком существуют различные типы систем — электрические и гидравлические, — которые строители могут использовать для достижения оптимальной производительности. Они сохраняют полы в прихожей и в ванных комнатах сухими и обеспечивают обогрев холодных помещений. Вы даже можете выключить термостат для вашей системы центрального отопления, но в некоторых комнатах по-прежнему будет теплее. Хотя и электрические, и водяные системы водяного отопления предназначены для одной и той же цели, они также во многих отношениях различаются.Определение этих различий, от установки технологии до общей производительности системы, является важным шагом в выборе оптимального маршрута для коммерческих и жилых проектов. В этой статье мы познакомим вас с этими системами полов, которые вы можете установить у себя дома. Давайте подробнее рассмотрим, как эти два типа систем лучистого теплого пола сочетаются друг с другом.

Выбор системы подогрева пола: электрическое или водяное лучистое тепло

Первый элемент, который следует учитывать при выборе между электрическим исистема водяного теплого пола является размером приложения. Хотя электрические системы подходят для небольших помещений, они, как правило, приводят к увеличению счетов за электроэнергию при установке на больших площадях и использовании в качестве основного источника тепла. Поэтому, когда дело доходит до более широких систем лучистого теплого пола, гидравлические системы являются идеальным вариантом.

Затем следует учесть тепловую активность. В то время как электрические системы могут обогревать комнаты быстрее, гидравлические системы могут растягивать эффекты на более длительные периоды, когда пространство нагревается.Такой уровень эксплуатационной эффективности не только способствует снижению счетов за электроэнергию, но и увеличивает срок службы системы, поскольку механические нагрузки на котел сводятся к минимуму.

Когда дело доходит до установки, водяные системы водяного отопления обычно считаются более трудоемкими и дорогостоящими, чем их электрические аналоги. Это можно объяснить комбинацией котлов, насосов, топливопроводов и панелей под половицами, а не использованием электрических кабелей для обеспечения работы системы.Однако с появлением технологии Viega ProRadiant сложность установки водяных систем водяного отопления уходит в прошлое.

Гидравлические системы лучистого теплого пола — самые простые и недорогие в установке. Гидронная система требует компонентов, общих для нескольких помещений. Таким образом, чем больше площади вы отапливаете, тем ниже стоимость квадратного фута. Если вы хотите обогреть пол площадью 200 кв. Футов или более, установка гидронной системы может стоить меньше, чем электрическое отопление.

Оптимизация установки систем водяного теплого пола

Установка радиационных труб традиционными методами может легко превратиться в 10-12-дневный проект для бригады из четырех человек. С Viega ProRadiant время до завершения значительно сокращается. Подрядчики имеют возможность установить до 20 000 квадратных футов труб в среднем за рабочий день, что дает им больше возможностей для расширения охвата их бизнеса.

Экономичность процесса установки дополняется акцентом на индивидуальную настройку.Возможность выбирать из нескольких различных конфигураций продукта и адаптировать системы к почти любому плану этажа помогает избежать препятствий при установке и обеспечивает стабильную и надежную работу системы.

Более подробно о преимуществах нашей технологии вы можете узнать из видео ниже:

Ищете дополнительные примеры использования Viega ProRadiant в действии? Просмотрите профили наших проектов.

10 наиболее часто задаваемых вопросов о теплых полах

Излучающий пол с подогревом становится все более популярным способом обогрева вашего дома, и мы понимаем, что в качестве относительно нового решения для обогрева у вас могут возникнуть некоторые вопросы об основах этой технологии.В этом руководстве мы ответим на некоторые из ваших наиболее часто задаваемых вопросов.

1. Что такое теплый пол?

Излучающий пол с подогревом — это современный и энергоэффективный способ обогрева вашего дома без использования громоздких обогревателей для плинтусов.

Напольные обогреватели используют технологию лучистого тепла для обогрева помещения. Лучистое отопление нагревает комнату с нуля прямо до предметов и людей в комнате, в отличие от центрального отопления, которое фокусируется на нагревании воздуха в комнате.Лучистое отопление — это гораздо более энергоэффективный способ обеспечить комфорт в помещении, поскольку теплый воздух имеет привычку выходить из комнаты.

Напольные обогреватели

также требуют меньше энергии для работы, производя такой же комфортный уровень тепла, как и традиционная система центрального отопления, что делает систему подогрева более чистым способом обогрева вашего дома, а также экономит ваши деньги на счетах за электроэнергию.

2. Безопасен ли теплый пол с подогревом?

Полы с подогревом оказались очень безопасным решением для обогрева вашего дома.Как «невидимая» система , и в отличие от центрального отопления, напольные обогреватели не имеют горячих поверхностей или открытых нагревательных элементов, о которых вы можете пораниться. С этими системами также отсутствует риск поражения электрическим током. Лучистые обогреватели также полезны для вашего самочувствия, поскольку они сохраняют воздух в помещении более свежим, уменьшая циркуляцию пыли — распространенную проблему в помещениях с центральным отоплением.

Наши продукты имеют международно признанные сертификаты безопасности , включая UL.Чтобы найти аккредитацию для отдельных продуктов, см. Литературу по продуктам.

Для гарантированной безопасности важно, чтобы ваша система отопления всегда устанавливалась квалифицированным специалистом , который раньше работал с подогревом пола.

3. Сэкономит ли меня теплый пол?

Лучистое отопление — это энергосберегающее отопительное решение для вашего проекта, которое может дать большую экономию на счетах за отопление . Полы с подогревом нагреваются быстрее, чем центральное отопление, и работают при более низких температурах, производя такой же уровень тепла.Вы можете максимизировать эффективность напольного обогревателя, установив систему с нашими изоляционными плитами , которые могут сократить время нагрева и помочь предотвратить утечку тепла из комнаты, и управляя системой с помощью интеллектуального термостата Warmup, который может сэкономить вам до 490 долларов в год на ваши годовые счета за электроэнергию.

Стоимость на покупку системы и ее установку зависит от размера и масштабов вашего проекта. Водные системы более дороги в приобретении и установке, но обеспечивают более низкие долгосрочные эксплуатационные расходы, тогда как наши системы имеют конкурентоспособные цены, но полагаются на электричество, которое обычно имеет более высокие эксплуатационные расходы.Установка системы StickyMat с сопутствующей изоляцией и контроллером отопления в ванной обычного размера будет стоить около 815 долларов плюс налоги и затраты на установку, но стоимость этого может быть покрыта за счет долгосрочной экономии на счетах за отопление.

Получите смету сегодня или узнайте больше о затратах и ​​текущих расходах на систему Warmup.

4. Как работают теплые полы?

Электрические напольные обогреватели состоят из электрических нагревательных проводов , часто образованных в виде нагревательного мата, которые устанавливаются под отделкой пола и проводят электричество и преобразуют эту энергию в оптимальную тепловую мощность излучения.График температуры и нагрева системы контролируется и регулируется с помощью специального термостата.

В системах водяного теплого пола, также известных как гидронные системы, используются трубы , которые распределяют теплую воду по всей системе, чтобы обогревать пространство. Эта вода смешивается из горячей воды из вашего источника тепла (например, комбинированного котла или грунтового теплового насоса) и более холодной воды из трубопроводов через коллектор, который регулирует давление, температуру и поток.

5. Какие существуют основные варианты подогрева пола?

В настоящее время Warmup предлагает только электрические лучистые обогреватели пола в Северной Америке. Существует две основные категории электрических полов с подогревом: сухой монтаж и нагревательные кабели, для которых требуется выравнивание или утонение поверх продукта. Если вы рассматриваете возможность электрического теплого пола, наша команда по работе с клиентами будет рада подобрать лучший вариант для вашего проекта.

Решение лучистого отопления hybrid также является популярным выбором.Электрические системы могут быть установлены в качестве вторичных источников тепла в проекте, который, например, будет в основном отапливаться системой центрального отопления. Вы также можете установить электрические и водяные системы для одновременного обогрева дома.

6. Какая отделка пола лучше всего подходит для лучистого отопления?

Независимо от того, какую отделку пола вы используете в своем проекте, для вас найдется лучистый напольный обогреватель Warmup.

Камень и плитка благодаря своим естественным теплопроводным свойствам идеально подходят для обогрева полов.Для деревянного пола вы можете использовать натуральную или конструкционную древесину, однако мы рекомендуем более тонкую и плотную древесину, чтобы обеспечить оптимальную производительность системы отопления.

Камень

или керамическая плитка «Подходит для полов с подогревом, что делает их идеальным выбором для ванных комнат и кухонь. Плитка быстро нагревается и помогает равномерно распределять это тепло от обогревателя по комнате. Система развязки DCM-PRO разработана для использования с плиточными полами; его мембрана оснащена технологией защиты от разрушения, которая может защитить вашу плитку от потенциальных трещин, вызванных движением черного пола.

Более мягкие типы полов, такие как ковер или винил можно обогревать с помощью широкого спектра наших решений для электрического обогрева, причем фольгированный обогреватель является отличным выбором для обогрева коврового покрытия.

• Прочтите наше руководство по лучшим напольным покрытиям для лучистого отопления здесь

7. Подходит ли теплый пол для моего проекта?

Идеальный обогреватель для вашего проекта зависит от нескольких ключевых факторов:

• пространство, в котором вы его устанавливаете в
• его размер и высота потолка
• отделка пола, которую вы будете использовать с

Как правило, мы предлагаем установить электрических систем для проектов реконструкции или для использования в небольших жилых помещениях и систем водоснабжения для новых проектов или больших пространств.Это связано с тем, что электрические напольные обогреватели имеют гораздо меньшую высоту застройки пола, чем водяные системы, и предлагают более быстрое время установки.

Если вы ремонтировали ванную комнату, например, с керамической плиткой для пола, мы бы порекомендовали наш StickyMat, который был специально разработан для таких проектов. Если вы работали над большим строительным проектом, например, строили собственный дом, мы можем порекомендовать установить систему водяного теплого пола.

Все наши напольные обогреватели должны устанавливаться квалифицированным монтажником, который ранее устанавливал полы с подогревом, а также необходимо провести расчет теплопотерь, чтобы понять требования к обогреву помещения.

• Для получения дополнительных советов используйте наш онлайн система выбора здесь.

8. Какова толщина системы теплых полов?

Многие из наших систем подогрева пола практически не влияют на высоту застройки пола.

StickyMat имеет самый тонкий нагревательный провод на рынке, всего 1,8 мм , что означает, что этот нагреватель можно установить практически в любом пространстве с минимальным влиянием на наплыв.Система StickyMat также представляет собой отличное низкопрофильное решение; он имеет толщину всего 3 мм и обеспечивает быстрый монтаж. Системы Loose Wire и StickyMat могут быть установлены внутри слоя клея для плитки или выравнивающего состава, поэтому высота пола не будет увеличиваться.

Системы

Hydronic обычно оказывают большее влияние на фальшполы, поэтому лучше всего определять систему водяного отопления на ранней стадии процесса проектирования нового здания.

9. Нужен ли мне специальный термостат для управления системой теплого пола?

Все обогреватели для пола управляются определенным термостатом или серией термостатов в зависимости от масштаба вашего проекта.Warmup предлагает широкий выбор термостатов в соответствии с вашими требованиями, независимо от того, предпочитаете ли вы термостат Smart или более простой термостат с циферблатом.

4iE Smart WiFi Thermostat работает с вашим смартфоном для удаленного доступа и создания интуитивно понятного автоматического графика отопления для вашего дома. Или наш программируемый термостат Tempo позволяет вам установить график нагрева вручную.

Нашими интеллектуальными термостатами также можно управлять с помощью других интеллектуальных технологий в вашем доме, таких как Amazon Echo — чтобы узнать больше об этом, прочитайте наше руководство здесь .

10. Сколько времени нужно для нагрева теплого пола?

Электрические напольные обогреватели

обеспечивают быстрый нагрев, но точное время, необходимое для нагрева комнаты, зависит от нескольких переменных, например:

• Размер комнаты
• Теплопотери и изоляция помещения
• Используемая отделка пола.
• Тип системы и источник тепла

Однако можно ожидать, что электрический напольный обогреватель в отделанной плиткой ванной комнате достигнет оптимальной комфортной температуры всего за 20 минут .Для первоначального нагрева водяным системам требуется больше времени, но после того, как они заработают эффективно, вырабатывается более постоянное тепло.

Идеальная температура, при которой должен работать теплый пол, также варьируется; для дерева, ковров и виниловых полов мы рекомендуем максимальную температуру нагрева 81 градус, а для камня и плитки — немного более высокую температуру 86 градусов.

Руководство по водяному отоплению для начинающих

В HydronicHeating.net мы понимаем, что домовладельцы ищут тихие, энергоэффективные системы отопления, которые сделают их дом комфортным и здоровым для всей семьи.Водяное лучистое отопление удовлетворяет эту потребность и обеспечивает разумную альтернативу отопления жилых помещений, которая поможет снизить ваши затраты на электроэнергию и снизить воздействие на окружающую среду.

HydronicHeating.net предоставляет информацию по важным темам, связанным с лучистым отоплением и водяными системами, которые можно использовать в вашем доме. Приведенные ниже статьи призваны помочь вам понять преимущества этого метода обогрева и ответить на любые вопросы, которые могут у вас возникнуть.

• Что такое водяное отопление?
  Для тех, кто плохо знаком с гидроникой и хотел бы получить обзор того, почему этот тип отопительной системы стал настолько популярным за последние несколько лет, эта статья поможет вам понять преимущества, которые дает лучистое тепло, и как вы семья может извлечь выгоду из этой современной энергоэффективной системы.
• Как работает водяное отопление?
  Здесь объясняются принципы работы водяного тепла. Передача тепла, особенно когда дело касается отопления дома, может осуществляться разными способами. Хотя системы принудительной подачи воздуха были широко распространены в течение длительного времени, они не являются наиболее эффективным средством обеспечения постоянного и комфортного тепла в доме.
• Типы водяных систем лучистого отопления
  Существует множество вариантов проектирования вашей системы лучистого отопления.Основные компоненты бойлера, жидкости, водопроводного коллектора, трубопроводов и теплообменника являются необходимыми, но есть несколько способов установки и эксплуатации этой системы. От безбаквальных водонагревателей до излучающих полов и водяного отопления вне помещений — вы сможете найти способ удовлетворить свои потребности в отоплении дома.
• Каковы преимущества системы водяного отопления?
  «Каковы преимущества жидкостного лучистого тепла перед другими системами отопления?» — частый вопрос для тех, кто только начинает поиски своего будущего дома или дома на заказ.В этой статье поэтапно описаны многие преимущества лучистого отопления для вашего дома. Здесь подробно рассматриваются функции обеспечения комфорта и улучшения здоровья, связанные с этой технологией, а также экономия средств и универсальность установки.
• Что может пойти не так при установке теплого пола?
  Тема, которая не часто обсуждается, важно знать о проблемах, которые могут возникнуть при укладке водяных полов. Это поможет вам узнать, на какие проблемы следует обратить внимание, и подготовит вас к тому, чтобы задать хорошие вопросы своему подрядчику по ОВК.Наем подходящих монтажников, координация и информирование различных специалистов, а также тестирование системы помогут обеспечить успешную укладку вашего лучистого пола.
• Как установить водяное отопление?
  Так же, как есть несколько вариантов, когда дело доходит до компонентов оборудования водяного отопления, установка водяного лучистого тепла в вашем доме может быть осуществлена ​​разными способами. Узнайте разницу между «влажной» и «сухой» установкой, чтобы лучше понять, что каждый вариант будет значить для вашего дома.
• Затраты на водяное отопление
  Мало что важнее в строительном проекте, чем общие бюджетные ограничения и способы получить максимальное качество за свои деньги. Посмотрите, как гидравлические системы сравниваются по цене с другими видами отопления. Кроме того, вы найдете советы по снижению затрат на установку лучистого тепла в вашем будущем доме.
• Гидравлическое отопление VS Газовое принудительное воздушное отопление
  Традиционное принудительное воздушное отопление на протяжении десятилетий было эффективным средством обеспечения тепла в доме.Узнайте, чем он отличается от технологий водяного отопления, когда речь идет о комфорте, здоровом качестве воздуха в помещении, затратах и ​​энергоэффективности. Вы можете быть удивлены.
• Поставщики и специалисты по водяному отоплению
  И, наконец, приводится краткий список ведущих поставщиков оборудования для водяного отопления, бойлеров и специалистов по лучистому отоплению. Этот ресурс поможет вам найти монтажников и знающих экспертов, которые сделают водяное отопление реальностью для вашего следующего дома.

Часто задаваемые вопросы о водяном отоплении

Компания Eagle Mountain предлагает не только продукты мирового класса, но и предоставляет обширную информацию, чтобы наши клиенты имели полное представление о принципах, технологиях и преимуществах систем теплого пола.

Ниже приведены примеры вопросов, которые нам задают. Надеемся, вы найдете их информативными.

Общие
Установка
Стоимость / экономия
Эксплуатация / Комфорт

Общие
Что такое лучистые полы с подогревом?
Лучистое отопление для пола — это удобный и эффективный способ обогрева, при котором теплая вода циркулирует по гибким трубам специальной конструкции (PEX), установленным в полу. Тепло равномерно излучается через пол, нагревая людей и предметы в комнате и обеспечивая больший комфорт за меньшие деньги.

Что делает теплый пол таким комфортным?
В отличие от традиционных систем отопления, которые только нагревают воздух, лучистое отопление нагревает пол и предметы, соприкасающиеся с полом. Весь пол равномерно и бесшумно нагревается. Здесь нет сквозняков, а лучистые полы с подогревом охлаждают холодную плитку, мрамор и деревянные полы.

Почему лучистое тепло превосходит другие методы нагрева?
В отличие от других методов обогрева, лучистое тепло нагревает поверхность пола и окружающие предметы, а не движущийся воздух.Благодаря лучистому теплу каждый объект в комнате становится теплым и передается более холодным объектам, таким как люди, таким образом поддерживая равномерное, удовлетворительное тепло без воздушных потоков.

Лучистое тепло также позволяет вам чувствовать себя комфортно при более низких настройках термостата, поэтому ваши счета за топливо будут меньше. Эта система также тихая, требует минимального обслуживания и работает более эффективно, чем любая другая система отопления, обеспечивая при этом превосходный комфорт.

Может ли пол стать слишком горячим?
№Правильно спроектированная система лучистого теплого пола обеспечит комфортное тепло, по которому приятно ходить, особенно босиком! Если для удовлетворения тепловой нагрузки требуется дополнительное тепло, его можно легко добавить, установив излучающие стены и / или потолки.

Может ли лучистое тепло повредить мой деревянный пол?
Системы Radiantmax предназначены для использования с низкими температурами воды, в результате которых температура пола выше, чем температура в помещении.Лучшая температура от солнечного света, падающего на пол в летний день, намного превышает температуру наших систем лучистого пола.

Так как температура пола поддерживается более равномерной в любое время года, расширение и сжатие древесины лиственных пород сводится к минимуму.

У нас уже есть бетонный пол в подвале. Уже слишком поздно устанавливать систему полов Radiantmax?
Вовсе нет. Гипсовая система идеально подходит для проектов реконструкции или модернизации.Гипс — это легкий бетонный продукт, который устанавливается поверх существующей плиты. Он отлично подходит для создания сияющего комфорта в подвале или в любом другом месте вашего дома.

Можно ли просто обогреть керамический пол в нашей основной ванне?
Совершенно верно. Системы полов Radiantmax позволяют обогревать только те помещения, которые вы хотите отапливать. Ванная комната — большой приоритет для людей, которые не любят наступать на холодную плитку.

Мы не готовы сейчас делать это вложение.Можем ли мы подготовить систему в будущем?
Вы делаете ставку! Наш вариант Radiant Ready идеально подходит для вас! Трубки PEX могут быть установлены в плиту во время строительства, и вы можете завершить систему позже. Это относительно немного увеличивает стоимость залитого пола, но может значительно повысить стоимость вашего дома позже.

Могу ли я пользоваться кондиционером, если у меня теплый пол?
Конечно, можно. На самом деле, действительно имеет смысл раздельные системы отопления и охлаждения.Лучистые полы с подогревом удерживают тепло около пола, где они приносят наибольшую пользу; а воздуховоды кондиционирования размещаются только там, где они необходимы для охлаждения вашего дома. Результат — оптимальный комфорт и эффективность круглый год.

Можно ли укладывать ковер на теплый пол?
Да. Однако ковер замедляет передачу тепла в жилое пространство из-за его изоляционных свойств. Как правило, увеличение количества алюминиевых теплообменных пластин в системе компенсирует увеличенное время задержки, создаваемое ковром.

Установка
Как устанавливается система Radiantmax?
Система Radiantmax предназначена для установки человеком с хорошими механическими способностями. Также необходимо выполнить некоторые электрические соединения, которые должен выполнить электрик. Предоставляем все необходимые инструкции и чертежи для установки системы.

Какой уровень квалификации требуется для установки лучистого теплого пола?
Системы Radiantmax предназначены для установки достаточно квалифицированным мастером.Требуются только основные инструменты и минимальный опыт работы в слесарном деле и строительстве.

Укладку излучающей трубки лучше всего выполнять вдвоем: один будет разматывать трубку, а другой — закрепить ее на месте. С механическими аспектами (водопровод системы, прокладка проводов термостатов и т. Д.) Часто может справиться один человек. Radiantmax продает полный установочный пакет с предварительно собранными и протестированными коллекторами, монтажным оборудованием, сантехникой и электрическими схемами — все, что вам нужно, чтобы максимально упростить работу.

Какую помощь в дизайне я могу получить?
Технические специалисты Radiantmax готовы помочь вам на каждом этапе от планирования до совета по установке. Мы разработали наши системы с расчетом на то, чтобы все делали сами. Наши системы просты и очень эффективны. Что отличает Radiantmax от наших конкурентов, так это то, что мы обладаем многолетним опытом, обеспечивающим нашим клиентам полную системную интеграцию. Если вы застряли, просто позвоните нам и попросите о помощи.

На каком расстоянии должны располагаться теплоотводящие пластины?
Диффузионные пластины обычно расположены на расстоянии 8–12 дюймов друг от друга.Для помещений, требующих большего количества тепла, таких как ванные комнаты или комнаты с ковровым покрытием, плиты следует располагать ближе друг к другу или даже непрерывно.

Все «петли» должны быть одинаковой длины?
В идеале да. Петли неравной длины создают неравное сопротивление давлению, при котором более короткая длина будет иметь тенденцию забирать воду первой. Результат — неравномерный нагрев. Если вам нужно несколько петель, постарайтесь, чтобы они были примерно одинаковой длины.

Сколько трубок может пройти в одной зоне?
Зона в основном означает зону, в которой температуру можно индивидуально контролировать с помощью собственного термостата и насоса.Один термостат, отслеживающий температуру в заданной области, и один насос подходящего размера теоретически могут подавать тысячи футов труб. Однако в большинстве случаев зоны намного меньше. Важно помнить, что большинство зон состоит из нескольких параллельных петель.

Для максимальной эффективности длина петли не должна превышать 300 футов, так как горячая вода теряет слишком много тепла после прохождения через 300 футов трубы. В эффективной системе теплого пола разница между водой, поступающей на пол, и водой, возвращающейся к источнику тепла, должна составлять всего 5-15 градусов.Несколько контуров можно объединить в одну зону с помощью коллектора.

Что делать, если мне понадобится помощь во время установки?
Radiantmax предлагает бесплатную техническую помощь по любым вопросам или потенциальным осложнениям, которые могут возникнуть на стройплощадке. Мы продолжаем предоставлять бесплатную техническую поддержку первоначальному покупателю в течение всего срока службы вашей системы.

Что такое трубки PEX?
Трубка PEX (сшитый полиэтилен) — это специально разработанная пластиковая трубка с отличительными свойствами, которые делают ее идеальной для систем водяного отопления и водопровода.Несколько миллиардов футов труб PEX, находящихся в эксплуатации по всему миру, наряду с постоянными испытаниями и мониторингом продукции, доказывают ее надежность.

Что делать, если трубка протекает?
Утечки не являются проблемой для PEX, если система правильно установлена. Обладая ожидаемым сроком службы более 100 лет, трубки из PEX выдерживают самые обширные испытания в отрасли на протяжении более 30 лет.

Можно ли использовать ваши трубки для питьевой воды?
Да.Все трубки, продаваемые Radiantmax, предназначены для использования с питьевой водой и одобрены большинством строительных норм.

Стоимость / экономия
Сколько стоят ваши системы?
Стоимость системы может варьироваться в зависимости от размера дома, потерь тепла, характеристик системы и настроек. Системы теплого пола могут стоить дороже, чем стандартная система отопления, вентиляции и кондиционирования, но комфорт, меньшие затраты на техническое обслуживание и эксплуатационные расходы — все это способствует тому, что лучистые полы являются лучшим выбором.

Поскольку Radiantmax продает напрямую домовладельцам, а также подрядчикам, вы можете значительно сэкономить , поскольку в этом нет вовлеченных дистрибьюторов. Мы предоставим вам все качественные компоненты, которые вам понадобятся, а также проектный план для установки вашей собственной системы лучистого отопления …. и сэкономим тысячи долларов в процессе. Radiantmax имеет многолетний опыт работы с домовладельцами, строителями и архитекторами. Поскольку мы специализируемся на системах излучающих полов, устанавливаемых своими руками, мы разработаем излучающие системы, идеально соответствующие вашим потребностям и бюджету.

Как я могу получить оценку?
Просто пришлите нам чертеж! Мы берем ваш чертеж и рассчитываем теплопотери, определяем количество зон и расположение коллекторов. Мы подбираем компоненты системы исходя из ваших тепловых потерь, типа топлива, количества зон и вашего бюджета. Мы оцениваем посылку с учетом фрахта и доставляем прямо к вашему проекту!

Работа / Комфорт
Как управлять разными зонами?
Radiantmax производит зонные панели управления специально для вашего применения.Все необходимые насосы, зональные клапаны, арматура и электрические элементы управления встроены прямо на панель, которая легко устанавливается рядом с котлом. Все, что вам нужно сделать, это провести две линии к котлу и две линии к каждому месту расположения коллектора. Фитинги затягивайте гаечным ключом! Наши системы разработаны, чтобы упростить наполнение и продувку. В наших электрических элементах управления используются вставные проводные соединения, что упрощает подключение питания и термостата.

Система лучистого отопления цокольного этажа

Подвалы трудно поддерживать эффективно отапливаемыми по многим причинам.Природные свойства жилой площади подвала существенно отличаются от жилой площади основного этажа. Подвальные этажи сделаны из бетона и обычно называются плитами, цементными плитами или бетонными плитами. Водяной пар проникает через пористую цементную плиту и стены, проникая в окружающую среду сыростью, влагой и влажностью.

Имеются изолированные формы для простой установки водяного лучистого тепла под полом подвала.

Эффективные системы гидроизоляции, дренажные системы и отстойные насосы уменьшат угрозу просачивания воды и затопления.Однако они не будут бороться с проникновением испарений грунтовых вод через почву под бетонной плитой и за стенами подвала. Осушитель может улучшить ситуацию, но он действительно лучше для улучшения качества воздуха в помещении.

Системы лучистого обогрева пола подвала предназначены для обогрева бетонной плиты, используя ее для отвода тепла, которое поглощается окружающей средой подвала. Если вы когда-либо ходили босиком по подвальному этажу, вы знакомы с холодом и влажностью, которые могут быть почти невыносимы для незащищенных ног.Благодаря системе лучистого обогрева пола в подвале полы останутся теплыми и сухими, а также будет поддерживаться постоянная комфортная температура во всей жилой зоне подвала.

Технологический прогресс

Несмотря на то, что некоторые производители могут утверждать, что лучистое отопление пола в подвале является новой и инновационной технологией, это не новинка. Теплый пол появился в 60 году нашей эры, когда римляне использовали эту концепцию для обогрева замкнутых пространств.

Это правда, что технологии непрерывно развиваются, чтобы повысить рентабельность лучистого отопления, установки и эксплуатации пола в подвале.Системы теперь предлагают преимущества с точки зрения выбора, энергоэффективности, экологических соображений и простоты.

Понимание теплопередачи

Конвективное тепло

Подумайте о тепле, исходящем от огня. Есть разница в основном источнике тепла между камином и костром. Камин нагревается в основном за счет конвекции, поскольку воздух, окружающий камин, является основным теплоносителем.

Пока очаг поглощает тепло, чем дальше вы путешествуете от тепла, излучаемого в воздух, тем он становится холоднее.Часто дымоход имеет холодные нисходящие потоки, создавая вакуум, который всасывает теплый воздух через дымоход. Такой же вакуум возникает, когда горячие угли остывают.

В традиционных системах конвективного воздушного отопления этот процесс стратификации воздуха, инфильтрации и результирующих потерь тепла за счет эксфильтрации известен как эффект дымовой трубы. Когда теплоносителем является воздух, теплый воздух поднимается к потолку, пока не остынет.

Как только воздух падает на пол, он возвращается в печь или заполняет конвективный вакуум, создаваемый этим процессом.При понижении наружной температуры инфильтрация и эксфильтрация воздуха увеличиваются пропорционально повышению внутренней температуры.

Перегретый воздух из конвективной системы течет к более холодным наружным стенам, втягивая холодный воздух в дом через любые трещины и циркулируя с нагретым воздухом. Уравновешивание термостатов конвективных систем занимает больше времени из-за времени, необходимого для передачи тепла, где можно измерить температуру.

Системы лучистого отопления для плинтусов отличаются более низким энергопотреблением по сравнению с традиционными системами с принудительной подачей воздуха.Однако тепло, выделяемое радиаторами плинтуса, не является действительно излучаемым. Эти типы лучистых систем по-прежнему передают основной источник тепла через воздух с помощью лучистых нагревательных элементов.

Сияющее тепло

Электрическое лучистое отопление для пола может быть получено в рулонах для легкой и быстрой установки на ваш черный пол.

Костры также нагревают окружающий воздух, но земля вокруг огня поглощает большую часть тепла. Как только дрова сгорят дотла, раскаленные угли сохраняют тепло и продолжают нагревать землю иногда в течение нескольких дней.Это настоящее лучистое тепло, потому что земля нагревается и поглощается окружающей средой, а не воздухом.

Энергия истинного лучистого тепла известна как инфракрасное излучение (ИК). ИК-излучение равномерно поглощается со всех сторон; он не поднимается, как теплый воздух. В отличие от принудительного воздушного отопления, лучистое тепло всегда равномерное, что исключает сквозняки и холодные пятна.

Благодаря излучающим системам, инфильтрации, эксфильтрации, расслоению воздуха и стеклу потери тепла уменьшаются на 10-25 процентов по сравнению с конвективными системами.Настройка термостата обычно может быть понижена на пять-восемь градусов по Фаренгейту, что снижает потребление энергии. Тепловая нагрузка систем лучистого отопления снижается на 25-40 процентов.

Настоящая излучающая система поглощает тепло от источника тепла и способна поддерживать более постоянную температуру. Как только целевая температура, установленная на термостате, будет достигнута, температуры будут оставаться более высокими. Разница температур на внешних стенах ниже, что снижает инфильтрацию, расслоение и эксфильтрацию воздуха.

Обзор систем лучистого отопления подвала

Системы лучистого обогрева пола в подвале работают по тому же принципу, что и тепло, создаваемое раскаленными углями от костра. Подобно тому, как раскаленные угли нагревают землю, пол тщательно нагревается, и окружающая среда поглощает тепло. Эти системы эффективны, экономичны и удобны. Стоимость вашего дома при перепродаже может возрасти с увеличением комфорта жилого помещения в подвале.

Как правило, большинство систем обогрева полов являются водяными.Эти типы сухих систем могут быть установлены как над, так и под черным полом или под бетонной плитой, обеспечивая тихий, чистый и эффективный обогрев, а также ряд других преимуществ.

• Экономичный — Обеспечивает экономию затрат на электроэнергию до 40% по сравнению с системами конвективного воздушного отопления. В результате настройки термостата на шесть-восемь градусов ниже, чем в традиционных системах отопления, с обратной стратификацией разницы в два-четыре градуса между температурами на уровне пола и потолка.Стоимость рассрочки очень доступна для среднего домовладельца.
• Чистый и здоровый — Устраняет сквозняки и устраняет циркуляцию обычных загрязнителей в помещении через воздух, таких как пыль, грязь и аллергены. Снижает количество внешних загрязнителей за счет сохранения ископаемого топлива.
• Экологически чистый — Создает меньше парниковых газов, и ему может помочь самый чистый и возобновляемый источник энергии: улучшенная технология солнечной энергии.
• Тихий — Устраняет шум вентиляторов, треск воздуховодов и стук труб традиционных конвективных систем.
• Увеличенное жилое пространство — Побуждает вас жить и наслаждаться ранее холодным и влажным подвалом с постоянным теплом, без циклов холода или жары и с более низкой относительной влажностью.
• Практические инвестиции — Увеличивает долгосрочную экономию затрат на электроэнергию и повышает интерес к вашему дому со стороны потенциальных покупателей.

Нагретая вода или смесь антифриза циркулирует по гибкой трубке, проложенной через сеть над или под черным полом.Большинство производителей гидравлических систем находят трубки из сшитого полиэтилена (PEX) или резиновые трубки с барьером диффузии кислорода, превосходящим старые мягкие медные или стальные трубки.

Гидравлические системы излучающего пола перекачивают нагретую воду по трубам, эффективно нагревая поверхность пола и излучая тепло, которое поглощается окружающей средой. PEX и резиновые трубки гибкие и менее подвержены коррозии при прокачке нагретой жидкости через трубки мимо других металлических компонентов, присутствующих в насосах, крепежных деталях и муфтах.

Гибкие трубки заполнены водой или комбинацией антифриза. Затем эта вода нагревается традиционным бойлером, водонагревателем или солнечным коллектором и перекачивается по трубопроводу. Гибкие трубы нагревают плиту, которая затем излучает тепло от плиты в жилую зону подвала.

Типы систем

У каждого типа системы есть свои преимущества и недостатки. Выбор типа системы будет в значительной степени личным выбором, основанным на ваших долгосрочных целях, затратах на установку и электроэнергию, количестве исследований системы продукта, любых приготовлениях, необходимых для гидроизоляции или ремонта фундамента, а также рекомендаций профессионального установщика.Возможно, наиболее важный фактор для принятия решения будет зависеть от того, устанавливается ли система в существующем доме или в новой строительной конструкции здания.

Независимо от того, какой тип системы лучистого отопления для пола в подвале вы выберете, следует помнить о нескольких вещах. Ощущение теплопередачи от системы лучистого теплого пола займет больше времени, чем у традиционной системы с принудительной подачей воздуха.

Теплый пол можно установить под бетон.Бетон можно заливать непосредственно поверх разводки лучистого тепла.

Скорость передачи тепла через тепловую массу пола занимает больше времени, чем передача тепла через воздух. Однако, как только теплопередача полностью проникает через бетонную плиту подвала, постоянство и устранение горячих и холодных точек намного перевешивают любые неудобства.

Надземные системы могут стать дорогостоящими и отнимать много времени при модернизации. Часто существующий чистовой пол может потребоваться удалить и заменить впоследствии.Для подпольных систем требуется просверливание отверстий в балках пола, чтобы можно было пропустить трубы PEX.

Разделы, приведенные ниже, должны помочь в принятии решения о том, какая система лучистого отопления для пола в подвале является лучшим выбором для вашего дома. Настоятельно рекомендуется обратиться за советом и консультацией к профессиональному подрядчику. Вы сможете лучше взвесить преимущества и недостатки предлагаемых систем.

Надземные системы

Системы лучистого отопления в подвальном этаже устанавливаются над черным полом из бетонных плит и под чистым полом.В надпольных системах используются деревянные панели с пазами, устанавливаемые под чистым полом. Трубки PEX помещаются в пазы панели, устанавливаясь заподлицо с поверхностью панели.

Площадь и ширина панели варьируются в зависимости от производителя. Некоторые производители предлагают панели типа «аккордеон» для больших площадей. Производители заявляют, что панели будут работать под различными напольными покрытиями: плиткой, мрамором, винилом, деревом и ковровым покрытием.

Подпольные системы

Под черным полом установлена ​​система лучистого отопления цокольного этажа.Системы ниже пола включают прикрепление труб PEX к нижней части черного пола или подвешивание их к основанию пола. Этот тип системы широко используется для модернизации, потому что установка менее дорогостоящая, чем надпольные системы и гидронные системы. Напольные системы имеют недостаток эффективности по сравнению с надпольными системами. Для достижения такой же тепловой нагрузки требуется более высокая температура источника.

Панельные системы двойного назначения

Эта панельная система, которая считается панелью двойного назначения, сочетает в себе структурные требования, предъявляемые к каркасу черного пола и системе лучистого теплого пола.Система панелей сконструирована по технологии «шпунт-паз». Верхняя поверхность представляет собой панель с модульным рисунком канавок в центре. Панель предназначена для труб из PEX с алюминиевым листом из сплава, соответствующим рисунку канавок и прочно прикрепленным к поверхности.

Гидравлические системы бетонных перекрытий

Эта система лучистого отопления пола в подвале не является самой экономичной или практичной для существующих подвалов, если только бетонная плита не требует замены.Тем не менее, этот тип системы идеально подходит для строительства нового дома или здания, о чем свидетельствует подавляющее большинство домовладельцев, выбирающих этот тип системы. При правильной установке он работает наиболее эффективно из всех систем лучистого отопления подвала.

Поскольку стоимость плиты цокольного этажа уже учтена в расходах на строительство, добавление системы лучистого отопления цокольного этажа только помогает быстрее окупить долгосрочную экономию энергии. Систему можно использовать отдельно или в сочетании с традиционным воздухонагревателем, плинтусом, водонагревателем, дровяной печью или водонагревателем.

Домовладельцы приятно удивлены тихой работой системы водяного водяного отопления. В отличие от традиционных конвективных систем, здесь нет постоянных шумов, связанных с воздуходувками, вентиляторами или скрипом труб. Водяной насос, используемый для циркуляции жидкости по гибким трубкам, находится в бетонной плите.

Воздушные потоки отсутствуют, в отличие от систем приточного воздуха. Устранение горячего воздуха, выходящего из регистров, исключает распространение пыли по дому.Постоянный и равномерный нагрев достигается благодаря тому, что в помещении не происходит немедленного охлаждения воздуха или продувки холодным воздухом, поскольку воздух нагревается с каждым циклом нагрева.

Установка систем теплого пола с бетонными плитами

Под деревянным полом можно установить водяной теплый пол, добавив тепла, исходящего от пола.

Ключевые факторы изоляции

Установка элементов системы лучистого теплого пола из бетонных плит очень мало меняет процесс заливки бетонного пола в подвальном помещении по сравнению с традиционным методом.Пароизоляция из полиэтилена толщиной 6 мил помещается поверх слоя заполнителя, чтобы предотвратить проникновение водяного пара в бетонную плиту. Использование пароизоляции стало стандартом в последние годы.

Слой изоляции укладывается поверх пароизоляции и вдоль краев фундаментной стены, чтобы предотвратить вымывание тепла через более холодные внешние края стены. Это самая важная рекомендация в процессе. Толщина изоляционного слоя должна составлять от одного до двух дюймов в зависимости от климатических условий.

В более холодном климате следует начинать с двухдюймовой изоляции на внешней стене фундамента и сужаться до дюйма к центру. Рекомендуется, чтобы длина изолированной площади составляла 12 футов от периметра к центру подвала. Кроме того, обеспечение надлежащей теплоизоляции фундамента увеличивает общую эффективность энергопотребления дома и сводит к минимуму потери тепла из системы лучистого пола из бетонных плит.

Компоненты системы

Затем в контурах между арматурным материалом бетона или поверх него в петле наматывают трубку

PEX, управляемую коллектором контура.Армирующий материал защищает трубы и отводит тепло от трубы для более быстрой передачи тепла через бетонную плиту.

Стержневые арматуры предпочтительнее сетчатых из-за их прочности. Если используется стержневая арматура, рекомендуется, чтобы половина арматурного материала была выложена на блоки, кирпичи или другие возвышающиеся поверхности. Затем вставляется трубка PEX, а остаток армирующего материала помещается наверху трубки.

Гибкая трубка привязана проволокой к армирующему материалу на длине менее 400 футов, в зависимости от толщины трубки.Расстояние между трубками варьируется от 6 до 18 дюймов в зависимости от климата, тепловой нагрузки и зон, более подверженных потерям тепла. Внутренние зоны часто расположены на больших расстояниях, тогда как дверные проемы и по периметру более сконцентрированы.

Правильная длина, пропорциональная производительности насоса, приведет к минимальному потреблению энергии. Расположение трубок должно быть спиральным и без очень крутых поворотов. Цель состоит в том, чтобы выполнять плавные повороты, которые помогут снизить нагрузку на насос и сэкономить энергию.

Испытание герметичности полиэтиленовой или резиновой трубки на герметичность перед заливкой цокольного этажа может сэкономить много времени и хлопот. Для этого необходимо накачать трубку до 50 фунтов на квадратный дюйм и оставить ее на ночь. Если манометр показывает 5 фунтов на квадратный дюйм или ниже, указывается утечка.

Ремонт производится перед заливкой плиты. Во время заливки цементной плиты в трубке остается воздух, чтобы защитить ее. После заливки бетонной плиты перекрытия проводится еще один осмотр, чтобы определить, не произошла ли утечка.

Чтобы защитить гибкую трубку PEX от повреждений, ее оставляют в нижней трети бетонной плиты. На этой глубине трубы наиболее эффективно отводят тепло через бетонную плиту. Следует позаботиться о том, чтобы трубы не пробили дно плиты перекрытия подвала.

Источники энергии

Большинство систем лучистого обогрева пола в подвале называются гидравлическими системами. Это относится к работе системы, а не к самому источнику энергии.Для этих систем доступен ряд источников энергии.

• Природный газ
• Пропан (LP)
• Масло
• Уголь
• Дерево
• Электричество
• Тепловые насосы
• Земляные тепловые насосы
• Солнечная энергия

Решение о том, какой источник энергии использовать, является личным. При этом необходимо учитывать бюджет проекта, элементы архитектуры, желаемый уровень комфорта, региональный климат и соответствие вашим местным строительным нормам.

Лучистые полы с подогревом обеспечивают более равномерное общее тепло, которое согревает все в комнате, включая поверхности, мебель и, что наиболее важно, вас.

Последние штрихи

После того, как вы определились с системой лучистого отопления подвала и источником энергии, вы готовы к завершению. Практически любой тип напольного покрытия совместим с системами лучистого отопления. Для получения более полной информации о вариантах, пожалуйста, обратитесь к одному или обоим из этих разделов: Полы в подвале и Полы из твердых пород древесины.

Консультации со специалистом по системам лучистого отопления подвала — это первый шаг в выборе наиболее экономичной и практичной системы для ваших нужд. Может быть полезно проконсультироваться с подрядчиком по гидроизоляции, специалистом по ремонту фундамента или специалистами по отделке подвала, чтобы убедиться, что любые структурные проблемы решены до установки.

При наличии надлежащей информации и профессиональных рекомендаций домовладельцы и их семьи могут наслаждаться максимально комфортным и уютным дополнительным жилым пространством по экономичной цене!

Гидравлические системы отопления — Van Life Tech

Наша запатентованная конструкция обеспечивает «обогрев всего дома» с помощью полностью интегрированной двухступенчатой ​​гидравлической системы (стадия I — теплый пол, стадия II — фанкойл).Системой управляет разработанный и запрограммированный нами «Контроллер интеграции Van Life Tech».

Пользовательский интерфейс представляет собой сенсорный экран с поддержкой Wi-Fi, который при желании расширяет управление Системой на ваше устройство Android или iOS. Вы можете установить температуру воздуха в помещении, когда вы заняты, по 7-дневному расписанию или удаленно через Wi-Fi. Система также обеспечивает производство и хранение бытовой (питьевой) горячей воды (ГВС) по требованию, которое ограничено только размером вашего резервуара для пресной воды. В системе используются проверенные временем, проверенные в отрасли обогреватели охлаждающей жидкости для грузовых автомобилей, которые, в свою очередь, используют основной источник топлива автомобиля (дизельное топливо или бензин) в качестве основного компонента с высокой тепловой ценностью.Расход топлива составляет от 0,07 до 0,16 галлона в час в условиях нагрева (в первую очередь зависит от того, насколько хорошо вы изолированы — у VLT есть предпочтительные детали установки). Механические элементы системы Balance of System были тщательно выбраны, чтобы минимизировать потребность системы в электроэнергии, которая на момент написания этой статьи была снижена до ~ 30–70 Вт постоянного тока (включая сам нагреватель охлаждающей жидкости *).

Контроллеры

Gen 5 добавляют возможности для дополнительного подогрева двигателя в холодную погоду / совместной генерации двигателя и / или внешнего подогрева бака.Компенсация атмосферного давления (автоматическая) на большой высоте является стандартной. Внутренние, внешние и встроенные датчики пола позволяют полностью контролировать минимальную и максимальную температуру пола, а также заданные значения температуры воздуха в помещении с обратной связью по температуре наружного воздуха.

Базовая работа системы:

Система может обеспечить до ~ 17 000 БТЕ для обогрева помещений и воды для бытового потребления, что более чем вдвое превышает типичный «воздухонагреватель D2» (~ 7200 БТЕ), установленный в фургонах. Установщик установит минимальную и максимальную температуру пола, совместимую с полом, скажем, 65 ° F и 90 ° F соответственно.Конечный пользователь установит целевую температуру воздуха в помещении, скажем, 70 градусов по Фаренгейту. Контроллер включит нагреватель охлаждающей жидкости и использует Hydronic Radiant Floor (стадия I) для поддержания как минимальной температуры пола 65 градусов, так и уставки температуры воздуха 70 градусов, не превышая максимальную уставку температуры пола в 90 градусов. Если фактическая температура воздуха отличается от заданной температуры воздуха более чем на 2-4 градуса в течение заданного периода времени, контроллер автоматически активирует водяные фанкойлы (этап II), чтобы быстро довести температуру воздуха до уставка.Производство горячей воды для бытового потребления (ГВС) осуществляется через теплообменник, который обеспечивает передачу тепла от рабочей жидкости системы (нетоксичный раствор пропиленгликоля пищевого качества) и питьевой воды.

FAQ:

● Как это работает?

—-> См. «Работа системы» выше, обращайтесь с дополнительными вопросами.

● Что означает «Гидроник»?

-> Hydronic означает, что система использует решение для теплопередачи на основе жидкости для обогрева помещения и питьевой воды.Подобно тому, как ваш автомобиль обеспечивает обогрев, циркулируя «охлаждающая жидкость / антифриз» в системе охлаждения вашего двигателя через сердечник нагревателя (фанкойл) для обогрева салона вашего автомобиля. Обратите внимание, что ваш автомобильный антифриз токсичен, это этиленгликоль. В тепловой системе VLT Hydronic используется нетоксичная смесь пропиленгликоля, и обеспечивается полное разделение автомобильной охлаждающей жидкости и рабочей жидкости нашей системы.

● Используется ли пропан? Он электрический?

——> Нет и нет. Система обеспечивает двухступенчатое (дизельное или бензиновое) отопление помещений с полным контролем температуры пола и воздуха, а также неограниченное производство горячей воды для бытового потребления.

● Сколько электроэнергии (например, от аккумулятора) требуется?

—-> Потребность в электроэнергии системы (элементы управления, насосы, фанкойлы и т. Д.) Составляет минимальную и прерывистую нагрузку приблизительно 30-70 Вт постоянного тока; Инвертор не требуется.

● Сколько топлива он потребляет?

—> Расход топлива обычно составляет от 0,07 до 0,16 галлона / час в условиях потребности в тепле.

● Используется ли бензин? Дизельное топливо?

—> Да. Да.В зависимости от ваших потребностей. Тепловая установка работает на дизельном топливе на Sprinter и на бензине / бензине на ProMasters / Transits.

● Сколько БТЕ это позволяет?

—> Средняя температура теплоносителя 1-й ступени водяного теплого пола 5-8000 БТЕ. Гидравлический фанкойл 2-й ступени, обеспечивающий ~ 17 кБТЕ тепла воздуха (примерно в 2,5 раза больше, чем у типичной системы «воздухонагреватель»).

● Чем отличается этот коврик от подогреваемого?

—> Электрические «изразцовые» маты не дают настоящего обогрева помещения — только обогревают пол.Наша система — это дизельная или бензиновая система водяного отопления всего дома, а не электрическая система обогрева плитки. Электрические коврики обычно требуют ~ 7-13 Вт / квадратный фут для работы и имеют относительно большие требования к электричеству 115 В переменного тока (10-15 А). Эти требования почти всегда требуют работы инвертора постоянного тока в переменный ток и очень больших аккумуляторных систем. Наша система использует тепловую ценность дизельного топлива или бензина для нагрева БТЕ, а наши потребности в электроэнергии (элементы управления, насосы, фанкойлы и т. Д.) Рассчитаны на минимальную и прерывистую мощность постоянного тока 30 Вт.Инвертор не требуется.

● Можно ли также нагревать воду?

—-> Да. Встроенное производство горячей воды (ГВС) по запросу является стандартным.

● Могу ли я использовать его в «части» фургона / напольного покрытия?

——> Нет. Комплект рассчитан на весь черный пол (см. Ниже).

● Нужно ли покрывать весь пол, или я могу использовать меньшее пространство?

—-> Система лучистого теплого пола представляет собой всю систему чернового пола (а не только жилую / пешеходную зону).Таким образом, он должен быть «первым» в сборке. Если ваша сборка уже завершена, нам, возможно, придется работать вместе в будущем, или вы можете рассмотреть возможность установки нашей одноступенчатой ​​гидронной системы (по сути, такой же системы без излучающей части пола).

● Как насчет прикручивания комплекта к полу? А как насчет того, чтобы потом прикрутить к полу шкафы и т.

—> Напольный комплект сам по себе предназначен для прикручивания к существующему основанию пола. По завершении установки комплекта трубы в полу будут «нанесены на карту».Мы рекомендуем завершить оставшуюся часть сборки, пока вы можете видеть расположение трубок до окончательной укладки пола, чтобы избежать попадания трубок в пол.

● Какую высоту он добавляет к напольному покрытию?

—-> Напольный комплект сам по себе добавляет ¾ ”к заводскому основанию пола. В соответствии с нашими предпочтительными деталями установки (изоляция, комплект лучей и черный пол) он прибавит примерно 1–1,5 дюйма к высоте пола вашего завода.

● Безопасно ли это для моих детей / животных?

——> Да!

● Это интегрированная система?

—-> Да.Система полностью автоматизирована и работает Wi-Fi. Если у вас есть подключение к мобильному Интернету, вы можете подключиться к системе и удаленно управлять ею.

● Вы порекомендуете детали изоляции?

—-> Да! У нас есть очень конкретная деталь изоляции пола и рекомендуемая деталь изоляции стен и потолка. Обратите внимание, что наша деталь по изоляции является рекомендацией, которая лучше всего подходит для наших систем отопления и охлаждения. Если вы выберете другую деталь изоляции, ваши тепловые потери или увеличение, а следовательно, и характеристики вашей системы станут неизвестными.VLT не несет ответственности за потерю / увеличение тепла или проблемы с производительностью системы, связанные с деталями изоляции.

● Могу ли я просто покупать детали или спецификации отдельно?

—> Короче говоря, нет. У нас есть ~ 15 лет опыта в области отопления / охлаждения жилых / коммерческих помещений и более 3 лет исследований и разработок нашей существующей системы. Мы проработали 5 производителей насосов, 3 производителей нагревателей, 2 производителей фанкойлов и т. Д., И т. Д. Мы рады представить на рынке полностью функциональную, полностью протестированную интегрированную систему, которая, как мы знаем, работает!

● Почему я не вижу его для покупки на вашем сайте?

—-> Мы не планируем выставлять комплект на продажу по принципу «щелкни и купи».Мы предпочитаем уделять время индивидуальным беседам с клиентами об их потребностях в отоплении, чтобы определить, подходит ли им комплект Radiant Heat.

● Как насчет гарантии?

—-> Поскольку мы не можем контролировать самостоятельную установку, на системные компоненты в этих установках предоставляется гарантия производителя — обычно 1 год. Если ваша Система установлена ​​обученным партнерским установщиком, мы предлагаем стандартную двухлетнюю гарантию. Для покупки доступны расширенные гарантии.

● Дополнительно?

—-> Предварительный подогрев двигателя в холодную погоду, подогрев бака и когенерация тепла двигателя доступны как опции.

● Как мне его установить?

—> Профессиональная установка: Мы работаем над созданием сети аффилированных Upfitters, которые являются сертифицированными установщиками. Сообщите нам свое местоположение, тип фургона и предпочтительные сроки установки, и мы поможем вам связаться с установщиком.

—> Сделай сам: см. Ниже.

● А как насчет DIY?

—> Чтобы максимально сохранить целостность нашего дизайна и приложения, мы предпочитаем установку через наших партнеров Upfitters.Однако, если вы заинтересованы в DIY, свяжитесь с нами напрямую. Мы сами строим дома и ценим желание сделать это сами. Мы также понимаем, что «сделай сам» может быть не лучшим вариантом для всех. Чтобы помочь нам обслуживать наших клиентов, которые подходят для самостоятельной работы, мы разрабатываем собственное приложение — если это вы, попросите об этом.

○ Потребуются ли мне дополнительные инструменты для установки?

—> Специальные инструменты для системы / специальные инструменты доступны через нашу программу обмена на аренду инструментов

○ Сколько часов занимает установка?

—> Полная установка системы в нашем магазине занимает 2 дня (~ 18-20 часов работы), при самостоятельной установке необходимо запланировать минимум 3 полных дня.Сама напольная система устанавливается примерно за 2,5 часа.

○ Содержит ли он список деталей?

—> В комплект входит все необходимое для установки системы, ЗА ИСКЛЮЧЕНИЕМ продуктов, необходимых для изоляции пола (см. Список, ~ 250 $). Это связано с тем, что продукты доступны в вашем местном коробочном магазине (Lowes / HomeDepot) по гораздо меньшей цене, чем просто стоимость и сложность доставки их вам. Подумайте об отправке листов пенопласта размером 4х8 дюймов…

ОБНОВЛЕНИЕ: теперь мы предлагаем подогнанные комплекты изоляции, которые служат шаблоном для вырезания чернового пола, если в вашем фургоне нет одного

○ Сколько пакетов поставляется с комплектом? Какой общий вес?

—> Индивидуальные / проприетарные напольные комплекты с ЧПУ производятся на собственном производстве.Он состоит из 5 упаковок с общим отгрузочным весом ~ 90 фунтов. Комплект для пола был тщательно оптимизирован для доставки через UPS / FedEx. Таким образом, технически мы можем отправить товар в любую точку мира. Остаток механических компонентов составляет еще 3 или 4 коробки. Стоимость доставки внутри страны составляет от 250 до 450 долларов за полный комплект — Западное побережье / Восточное побережье, соответственно.

● Цена:

—> Мы используем стандартную / фиксированную модель ценообразования — свяжитесь с нами или одним из наших филиалов, чтобы узнать текущие цены на систему и установку.

● Я все еще в восторге! Что дальше? Сообщите нам, что вы хотите двигаться дальше и делать следующие шаги!

—> Независимо от того, подаете ли вы заявку на комплект для самостоятельной сборки или хотите установить партнерскую установку, вам необходимо заполнить Соглашение о неразглашении информации о комплекте / продукте, чтобы защитить наши текущие собственные продукты. Прежде чем мы сможем обсудить некоторые частные детали системы, вам будет отправлено электронное письмо с соглашением о неразглашении с @formswift.com, заполните его, подпишите и отправьте как можно скорее.
