Вытяжная вентиляция – Вытяжная вентиляция: виды, материалы и расчет

Виды вентиляции, недостатки и преимущества вентиляционных систем

Любое строение, жилое или промышленное, нуждается в качественном воздухообмене. Он не только обеспечит поступление кислорода, но и защитит конструкции от разрастания плесени и грибка, обеспечит комфортные условия пребывания людей. Сегодня речь пойдет о том какие бывают недостатки и преимущества вентиляционных систем. Виды вентиляции, специфика ее проектирования и полезные рекомендации – в нашем сегодняшнем материале.

Свежая атмосфера в помещении – гарантия прекрасного самочувствия его обитателей

Читайте в статье

Начнем с азов: что такое вентиляция?

Вентиляция – это воздухообмен, регулируемый с помощью комплекса специальных приспособлений.

Медики установили, что взрослый здоровый человек в среднем вдыхает около 20 тысяч литров воздуха в сутки. Чтобы мы чувствовали себя в норме и могли эффективно трудиться, воздух должен иметь определенный химический состав, включающий ионы, фитонциды и норму озона.

Состав воздуха, пригодного для дыхания

Не всегда естественным путем воздух такого качества попадает в помещения. Чтобы наладить этот процесс, используется система вентиляции. Она обеспечивает продвижение воздушных масс внутри помещения, их приток с улицы и вывод отработанной атмосферы. Чем интенсивнее эксплуатация помещения – тем мощнее должна быть вентиляционная система.

Классификации систем вентиляции по разным признакам

Системы воздухообмена подразделяются на разные виды по нескольким признакам:

Признак классификации	Подвиды
По организации перемещения воздушных потоков	Механическая
	Естественная
По функциональному назначению	Вытяжная
	Приточная
	Приточно-вытяжная
По области обслуживания	Общеобменная
	Местная
По конструкции	Канальная
	Бесканальная

Вентсистемы включают в себя разнообразное оборудование и могут быть скомбинированы с системами обогрева и шумоподавления. Для воздухообменного процесса используют различные виды вентиляторов, тепловые завесы, фильтры, глушители шума, воздуховоды, обогреватели, решетки разной формы и клапаны.

Рассмотрим перечисленные типы вентсистем подробнее.

Основы естественной вентиляции

Естественная вентиляция в доме осуществляется за счет разного давления и температурного режима внутри помещения и снаружи, а также при помощи ветров, обдувающих здание.

Как правило, температура в помещении выше, чем на улице, по этой причине отработанный воздух легко поднимается вверх и уходит через вентиляционные шахты, затягивая более прохладные массы снаружи.

Пример естественного воздухообмена

Ветер снаружи здания ускоряет процесс воздухообмена. Чем сильнее ветер, тем эффективнее работа естественной вентиляции.

Важно! Для организации естественного воздухообмена вентканалы должны быть ориентированы строго вертикально. Доступ воздуха осуществляется через приточные клапаны и форточки.

Статья по теме:

Приточный клапан в стену. Обеспечить здоровое состояние атмосферы можно разными способами. Если установить приточный клапан в стену – задача будет решена быстро. В специальной публикации рассмотрим как его грамотно выбрать и смонтировать.

Принудительный или механический воздухообмен

В отличие от естественного движения воздушных масс, принудительная вентиляция в частном доме  более эффективно перераспределяет потоки свежести в помещении. Для этой цели используются устройства, нагнетающие воздух: разного рода вентиляторы, компрессоры и насосы.

Принудительный воздухообмен подразделяется на несколько подвидов:

• приточный – организует механическую подачу кислорода снаружи;
• вытяжной – устраняет отработанные воздушные массы с помощью вытяжных устройств;
• приточно-вытяжной – обеспечивает работу системы в обоих направлениях.

Приточная система

Приточная система должна осуществлять доступ кислорода в здание. Она включает в себя:

• воздухоприемное оборудование;
• устройство для нагрева или охлаждения воздушных потоков;
• систему фильтров для задержки частиц пыли;
• вентиляторов или насосов, качающих воздух;
• приспособлений подавления лишнего шума.

Воздух попадает в вентканал при помощи нагнетательного устройства, проходит через группу фильтров, нагревается или охлаждается и попадает в здание

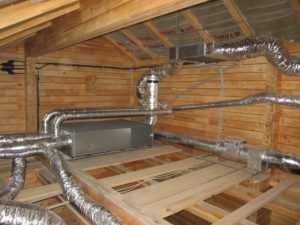

Приточные комплексы могут иметь воздуховоды – трубы, по которым воздушный поток попадает в комнату или функционировать без каналов, проникая в комнаты через вентотверстия. Устройство приточных комплексов тоже бывает различным: они могут включать в себя набор агрегатов или один компактный моноблок.

Вытяжная система

Вытяжная вентиляция в частных домах может работать естественным образом, через вентиляционные каналы, или с помощью механической подачи. По локализации вытяжные установки делятся на местные, то есть работающие в одном конкретном помещении, например, кухне, и общеобменные, работающие на все здание.

В любом случае, вытяжная система не может работать без притока кислорода снаружи. приток может осуществляться через форточки, двери или приточные клапаны.

Все типы вытяжных конструкций являются канальными, так как нуждаются в воздуховодах

Приточно-вытяжная вентиляция и ее особенности

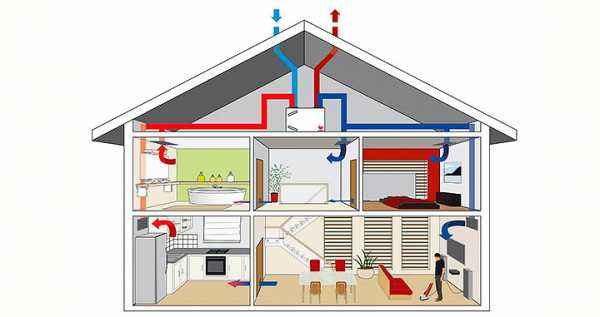

Такое конструктивное решение предполагает одновременную подачу и вывод воздуха с помощью нагнетательных устройств. Это самый энергозатратный тип воздухообмена. Кроме того, тепло помещения частично утрачивается из-за постоянного обновления атмосферы. Чтобы сохранить комфортную температуру, в приточно-вытяжной системе используются рекуператоры тепла.

Рекуператоры – устройства, основным назначением которых является прогрев входящих поток за счет тепла исходящих. При этом смешивания воздушных масс не происходит и в здание проникает только чистый воздух.

Такие теплообменные установки значительно снижают затраты на эксплуатацию помещений

Статья по теме:

Рекуператор для частного дома помогает обеспечить достаточный доступ свежего воздуха. В этой статье рассмотрены принципы действия, фабричные модели, технология изготовления и монтажа оборудования собственными силами.

Преимущества и недостатки вентиляционных систем, виды вентиляции

У каждого из перечисленных типов вентиляции есть свои достоинства и недостатки. О них следует знать, чтобы не попасть впросак. Давайте рассмотрим все варианты:

Вид системы	Плюсы	Минусы
Естественная	Не требует стороннего оборудования и подключения к источнику питания. Не ломается, практически не нуждается в обслуживании. Работает совершенно без постороннего шума и может комбинироваться с техникой для кондиционирования воздуха.	Низкая интенсивность воздухообмена. Недостаточная скорость обменных процессов приводит к образованию грибка и оседанию конденсата. Нет возможности регулировать воздухообменные процессы. При отсутствии ветра и разницы температур практически не работает.
Механическая	Полностью автономная работа, независящая от внешних факторов: температуры воздуха и наличия ветров. Воздух, попадающий в жилое здание, может проходить дополнительную обработку: очищение, прогревание, увлажнение.	На устройство механической вентиляции в частных домах нужно потратить немалые средства. Система нуждается в регулярном техническом обслуживании.
Приточная	Имеет функцию регулировки температурного режима и объемов поступающего воздуха. Отличается компактными размерами и высокой функциональностью. Может одновременно подогревать и очищать атмосферу.	Нуждается в системе шумоподавления и требует отдельного места для установки, удаленного от жилых помещений. Требует периодического техобслуживания и ремонта.
Вытяжная	Позволяет контролировать объемы исходящих потоков. Не зависит от капризов погоды. Легко устанавливается.	Не дает возможности регулировки поступающего воздуха, нуждается в затратах на установку и эксплуатацию. Требует техобслуживания.
Приточно-вытяжная	Качественно очищает воздушный поток и делает атмосферу максимально комфортной для человека. Безопасна в пользовании.	Высокая стоимость установки и эксплуатации. Невозможность использования с системами кондиционирования. Нуждается в отдельном помещении для установки и системе шумоподавления.

Воздуховоды и их разновидности

Почти все вентиляционные системы нуждаются в воздуховодах. Главные параметры каналов для воздушных масс:

• тепло и шумоизоляция воздушных потоков;
• полная герметичность и компактные размеры;
• надежные крепления и прочный материал;
• гладкая внутренняя поверхность.

Размеры канала очень важны для нормального функционирования системы: они не должны быть маленькими, в противном случае вы будете страдать от шума, а агрегаты конструкции будут испытывать чрезмерные нагрузки.

Вентканалы могут быть встроенными или наружными, все зависит от типа помещения и особенностей его конструкции.

Типы воздуховодов и их особенности:

• Металлические каналы – долговечные и довольно прочные изделия из оцинковки или нержавеющей стали. Могут иметь разную форму, что очень удобно для монтажа. Цена на такие устройства сравнительно невысока, они хорошо подходят для больших зданий и скрытого расположения.

Ассортимент металлических изделий позволяет подобрать воздуховод под ваши условия

• Пластиковые каналы – изготавливаются из прочной полипропиленовой пластмассы и выглядят очень привлекательно. Пластик является хорошим шумоизолирующим материалом. Вентиляция в частном доме из гладких пластиковых труб не задерживает воздушные потоки. Пластмассовые конструкции имеют небольшой вес, легко монтируются и могут устанавливаться в помещениях с повышенной влажностью.

Пластиковые воздуховоды для вентиляции могут иметь разные размеры и виды, при необходимости в местах соединения используются переходники

Именно такие современные воздуховоды можно чаще всего встретить в жилых домах. Кроме классификации по типу материала, воздушные каналы можно разделить по форме. Встречаются изделия прямоугольного сечения, значительно экономящие свободное пространство и хорошо прилегающие к поверхности стен и потолков и круглые каналы, выгодно отличающиеся низким сопротивлением воздушным потокам.

Еще одна популярная разновидность воздушных каналов – гибкие гофрированные трубы. Их изготавливают из тонкого алюминия. Такие конструкции имеют хорошие аэродинамические свойства и легко монтируются своими руками.

Гофротруба может принимать любые формы

Вентиляторы для вентсистем

Для механической подачи воздуха в системах вентиляции используются нагнетающие механизмы. Один из самых распространенных – вентиляторы. Классификация этих приборов по разным признакам:

Признак	Подвиды
Конструкция	Осевые или аксиальные виды
	Диагональные вентиляторы
	Центробежные устройства
	Диаметральные приборы
	Безлопастные прямоточные
Условия применения	Приборы для воздуха с температурным режимом не больше +80°С
	Устройства для помещений с повышенной влажностью
	Термоустойчивые вентиляторы
	Механизмы с повышенной взрывоустойчивостью
	Устройства, способные работать в помещениях с большим количеством пыли и других примесей
Особенности привода	Непосредственно подключенные к электродвигателю
	Приборы на муфтовых соединениях
	Клиноременные приводы
	Приводы с бесступенчатой передачей
Место установки	Рамные – монтируются на специальные опоры
	Канальные – устанавливаются в полости воздуховода
	Кровельные – крепятся на крышах построек

Кроме перечисленных признаков, вентиляторы могут различаться по мощности и скорости вращения, уровню шума.

Осевые вентиляторы – самый распространенный тип устройств, применяемых в вентсистемах жилых домов. Такие устройства отличаются высоким КПД и простой конструкцией.

Осевой вентилятор

Радиальные приборы отличаются особой спиральной формой лопастей. Лопасти жестко зафиксированы в цилиндре. Главная особенность работы такого устройства в том, что поток исходящего воздуха всегда направлен перпендикулярно входящему.

Радиальный вентилятор

Диагональные конструкции внешне схожи с осевыми, но они направляют поток воздуха в диагональном направлении. Этот эффект достигается благодаря специфической конструкции корпуса. Такие приборы производят гораздо меньше шума.

Диагональный прибор

Диаметральные изделия похожи на барабаны с лопастями, имеющими загиб вверх. Они отличаются высокими аэродинамическими характеристиками и могут обслуживать большие воздуховоды.

Изделие с диаметральной конструкцией

Прямоточные турбины нагнетают воздух через рамки специальной конструкции. Такие устройства прокачивают большие объемы кислорода и позволяют направлять потоки в нужную сторону.

Прямоточное устройство

Вентиляция по типу размещения

Вентсистемы различаются по типу размещения на общеобменные и местные. Какой из этих видов выбрать, зависит от задач, которые вы ставите перед системой.

Специфика местной вытяжной вентиляции

Местный воздухообмен предназначен для отдельных помещений или для отдельных точек в этих помещениях. Пример такой системы – кухонная вытяжка. Она забирает отработанный, насыщенный парами воздух над плитой и выводит его на улицу или в общий вентиляционный канал в многоквартирном доме.

housechief.ru

Принудительная вентиляция — расчет, выбор и монтаж

Воздухообмен важен для любого помещения вне зависимости от назначения. Строительные проекты всегда предусматривают наличие естественной вентиляции, осуществляемой по воздуховодам. Но качество естественного воздухообмена зависит от ряда факторов: погодных условий, чистоты воздуховодов, высоты здания.

Разнообразие этих параметров и их влияние на воздухообмен вентиляционной системы велико. Но простой способ нивелировать эти факторы – принудительная вентиляция помещения, обеспечивающая постоянный стабильный газообмен.

Содержание статьи

О принудительной вентиляции

Главная отличительная черта принудительной вентиляции – контроль объема воздухообмена в помещении. Количество поступающего воздуха при использовании естественной вентиляции меняется даже от того, закрыты или открыты в выбранный момент времени окна, межкомнатные двери. При использовании системы естественного типа воздух может поступать недостаточно интенсивно. Или наоборот слишком быстро, дополнительно принося внутрь помещения жару, холод, сырость. Искусственная вентиляция позволят регулировать процесс газообмена, сохраняя комфортный микроклимат помещений.

Принудительная вентиляция устанавливается в квартире, доме или любом типовом помещении, которому требуется обеспечить газообмен. Процесс подразумевает установку технических средств, способных усиливать и контролировать поступающий поток свежего воздуха. Наиболее простым и недорогим вариантом является механическая вентиляция, которая состоит из двигателя с воздушным пропеллером. В зависимости от выбора места его монтажа готовые системы называют:

• Приточные – устанавливаются на входе свежего воздуха в помещение.
• Вытяжные – принудительно выбрасывают использованную воздушную смесь из помещения.
• Приточно-вытяжные – сложная комбинированная система, объединяющая оба варианта.

Вентилятор – основное устройство контроля движения воздушных масс каждой принудительной системы. Он не всегда является наиболее дорогим узлом системы, но используется в каждой схеме. Достаточно эффективная вентиляция с простым механическим побуждением движения воздуха легко создается своими руками с минимумом вложений.

Конечно, предлагаемые на рынке системы климат-контроля нередко очень дорогие. Но они предлагают не только возможность «задувать» воздух с улицы. Спектр возможностей современных систем вентиляции довольно обширный – от простой вытяжки воздуха до достаточно тонкого контроля микроклимата внутри всего здания.

Выбор подходящей модели необходимо проводить, отталкиваясь от того, где она востребована: в частном доме, офисе или квартире. Многие системы способны не только принудительно подавать свежий воздух с улицы, но также очищать его от примесей, согревать, охлаждать, дозировать. Например, ставить высокопродуктивную функциональную вентиляцию в гараже нерентабельно. А простого бытового вентилятора для вытяжного отверстия в офисе будет недостаточно.

Устройство вентиляции

Искусственная вентиляция отличается от естественной возможностью принудительно создавать и контролировать движение воздушных потоков требуемой интенсивности. К данной категории относятся и обычные бытовые вентиляторы для вытяжных отверстий, и дорогие сложные системы кондиционирования.

Выбирая оптимальный вариант системы, следует учитывать, что ее эффективность зависит от условий эксплуатации. Недорогие виды бытовой механической вентиляции обычно предназначены для установки на типовые вентканалы. Для более сложных систем требуется создавать отдельные воздуховоды, повышающие не только эффективность, но и общую стоимость.

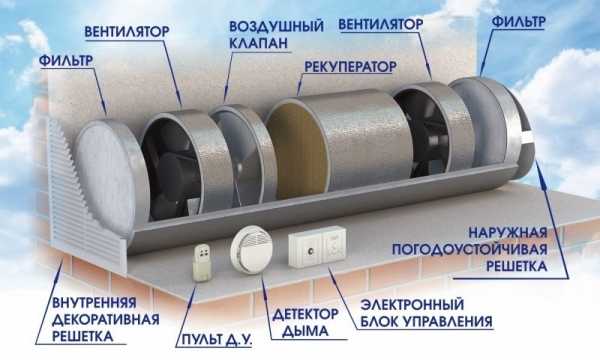

Устройство бытовой принудительной вентиляции достаточно простое. Она является совокупностью различных элементов, активирующих или повышающих качество воздухообмена. Классическими элементами системы являются:

• Защитные решетки для вентиляционных каналов. Они защищают вытяжные отверстия от попадания внутрь мусора, насекомых, мелких грызунов, но не препятствуют движению воздуха.
• Воздушные фильтры. Оборудованная воздушным фильтром принудительная система вентиляции позволяет защитить помещение от мелкой пыли, летучего мусора. Существует огромное разнообразие фильтров различной степени очистки.
• Воздушные клапаны. Помогают регулировать воздушный поток, попадающий с улицы через воздухозаборник. Обеспечивают дополнительную защиту элементов вентиляции в холодное время года.
• Механический вентилятор. Основной нагнетающий элемент каждой принудительной системы, от которого зависит показатель производительности вентиляции.
• Звукопоглотители. Позволяют понизить уровень шума во время работы системы.
• Калорифер или рекуператор. Помогают уравнять температуру между поступающим и исходящим воздушными потоками. Использование рекуператора снижает энергозатраты на обогрев помещения.

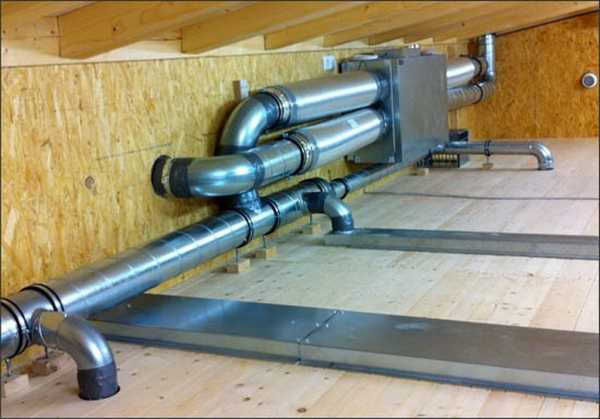

• Воздуховоды и вентиляционные каналы. Трубы воздуховодов – обязательный элемент любой вентиляционной системы. По ним осуществляется подача свежего воздуха извне, регулировка движения по зданию и его отвод из помещений.
• Автоматические устройства климат-контроля. Отличаются разнообразием, стоимостью и набором функций. Например, компактный и недорогой приточный бризер tion о2 позволяет забыть о проветривании квартиры или офиса, обеспечивая круглосуточную свежесть при закрытых окнах.

Принудительная система нужна, когда естественная вентиляция не справляется. Самостоятельно проще всего организовать механическую вытяжку. Но наилучшим вариантом остается использование автоматических устройств климат-контроля. Они позволяют контролировать целый спектр параметров поступающего воздуха при любых погодных условиях.

Оптимальный выбор оборудования для создания качественной принудительной системы вентиляции зависит от типа помещения, в котором оно будет использоваться. В гараже не нужен ионизатор воздуха или система круглосуточного поддержания оптимальной температуры. Типовой квартире редко нужен отдельный рекуператор. Но он помогает заметно снизить расходы на отопление дома. Для каждого помещения существует рекомендованный набор устройств.

В квартире

Наиболее простым способом превратить естественную вентиляцию в квартире в качественную принудительную является монтаж настенных бризеров. Например, модель tion clever позволит комфортно чувствовать себя в комнате даже во время аллергического сезона. Вторым плюсом компактных настенных моделей становится доступная стоимость и простотой монтаж. Для любой квартиры с готовым ремонтом бризеры считаются оптимальным вариантом. Их можно подготовить к работе всего за час.

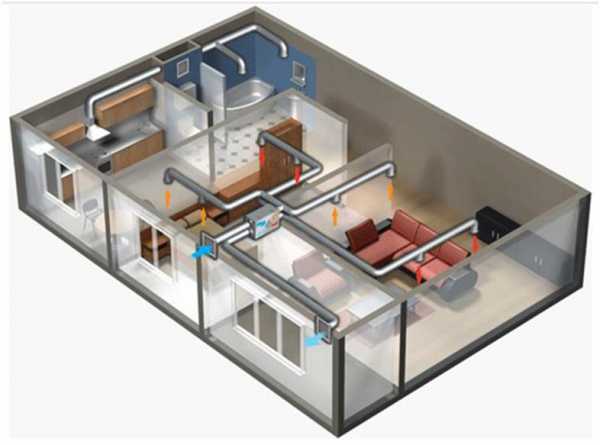

Вторым вариантом обеспечить все комнаты дома или квартиры качественной системой проветривания является создание ПВУ – приточной вентиляционной установки. Но это трудоемкий затратный процесс, планировать который необходимо как одну из опций капитального ремонта.

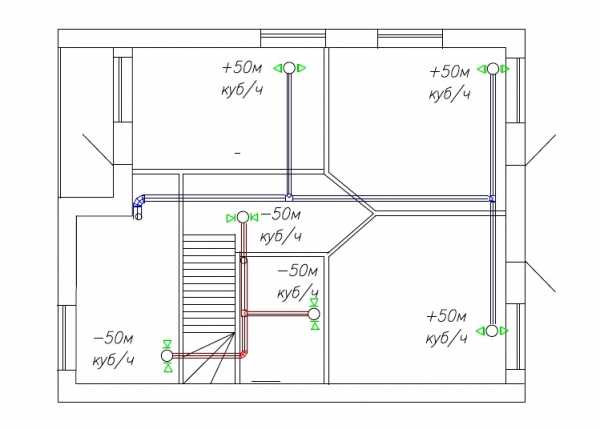

На потолке создается сеть воздуховодов, по которым принудительно движется воздух. Сердцем системы является громоздкая металлическая коробка с мощным вентилятором внутри. Он способен перегонять сотни кубометров воздуха за час, обеспечивая приток свежего воздуха каждому уголку квартиры. Недостатками варианта являются:

• Высокая стоимость. Установка нередко на порядок дороже, чем покупка и монтаж настенного бризера или аналогичной вентиляционной системы.
• Трудоемкость. Для прокладки воздуховодов в каждое помещение потребуется создать множество отверстий в стенах, что сопряжено с появлением большого количества строительного мусора.
• Понижение высоты потолка. Воздуховоды потребуются спрятать за подвесным потолком, чтобы сохранить дизайн помещения. Основной блок из-за крупных размеров монтируется только на балконе или наружной стене.
• Необходимость использовать дополнительные элементы – воздушные клапаны, калориферы и другие.

Качественное принудительное вентилирование комнат – не единственная задача, которую потребуется решить. Необходимо учесть разницу температур между входящими и исходящими потоками воздуха, оптимизировать затраты на обогрев помещений в холодное время года, решить проблему летней жары. Сделать это не слишком сложно, но весьма затратно.

Поэтому такие схемы принудительной ПВУ считаются самыми сложными. Намного проще изучить подробно tion бризер или аналогичные настенные системы вентилирования для квартиры. Многие из них стоят на порядок дешевле, способны обеспечить комфортные условия для аллергиков, занимают немного места, экономно расходуют электроэнергию.

В доме

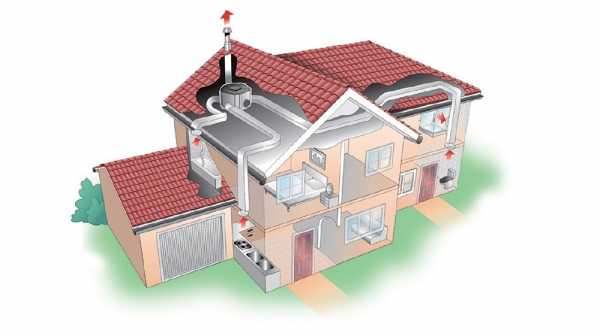

Качественная механическая вентиляция в доме – важное условие комфорта загородной недвижимости. Строительный проект многоквартирных домов изначально включает спрятанные в стенах воздуховоды вентиляции. А для загородных коттеджей они часто рассматриваются как отдельный дополнительный элемент комфорта. Наличие чердачного помещения открывает множество возможностей для вентилирования частного дома, позволяя выбирать вариант любой сложности по средствам:

• Комбинированная система. Сочетание принудительной вытяжки и естественной подачи воздуха внутрь помещения. Отличается простотой монтажа и обслуживания, но часто приводит к повышенным энергозатратам на охлаждение или обогрев поступающего воздуха.
• Принудительная приточная вентиляция с охлаждением. Подразумевает установку кондиционера на входе, осуществляющего подачу сразу охлажденного воздуха. Повышает комфорт проживания в доме во время летней жары.
• Принудительная приточная система с подогревом. Вентиляционные каналы модернизируются теплообменником или рекуператором, которые помогают уравнять температуру поступающего воздуха с исходящим. Эффективный, экономный и комфортный, но достаточно дорогой вариант из-за высокой стоимости рекуператора.

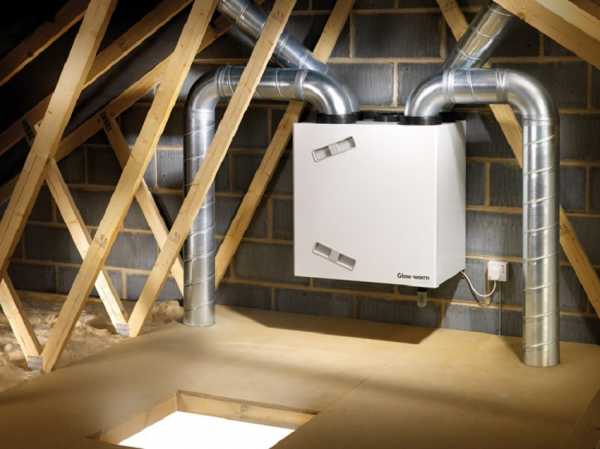

• Приточно-вытяжная установка с рекуперацией воздуха. В ней используется особый блок приточно вытяжной вентиляции, способный нагревать или охлаждать поступающий газ за счет подмешивания воздуха, исходящего из помещения. Благодаря теплообмену температура свежего воздуха приближается к оптимальной, позволяя экономить на обогреве или охлаждении до комфортных значений.
• Система кондиционирования. Эффективный, но дорогой вариант, при котором приточный воздух подается и обслуживается кондиционером. В зависимости от мощности и набора функций устройства, поступающие воздушные массы могут охлаждаться, нагреваться, подвергаться ионизации, очищаться от пыли, бактерий, качественно улучшаться другим необходимым пользователю способом.

Самым простым и недорогим устройством вентиляции в частном доме является приточный клапан. Устройство состоит из заслонки с воздушным фильтром и легко устанавливается самостоятельно.

Выбирая оптимальный вариант вентиляции, учитывайте, что качественный газообмен не только помогает создать комфортную атмосферу в доме. Он предотвращает появление плесени, пыли, бактерий внутри комнат, сохраняя здоровье жителей и нормальные эксплуатационные характеристики самой недвижимости.

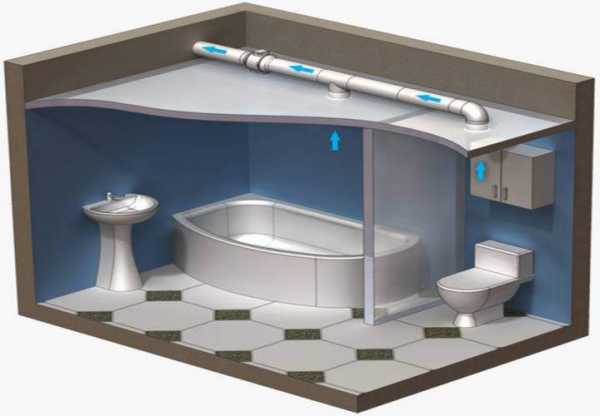

В ванной комнате

Лучшим вариантом улучшения пропускной способности вытяжных отверстий в санузлах считается бытовой вентилятор. Убедиться в его необходимости несложно – достаточно поднести к вентиляционной решетке полоску газетной бумаги. Если она пристанет к ней, значит, интенсивность газообмена может считаться достаточной. Когда полоска бумаги не прилипает или отклоняется лишь немного, следует подумать о покупке бытового вентилятора.

В отличие от других помещений санитарные комнаты являются зоной повышенного риска образования плесени. Качественное проветривание ванной комнаты, туалета или совмещенного санузла – основа комфорта и экологической безопасности помещения. Влажная среда плюс застоявшийся воздух – идеальные условия для развития болезнетворных бактерий. Поэтому очень важно обеспечить хорошее проветривание таких зон.

Иногда даже покупка бытового вентилятора не помогает достичь необходимого уровня проветривания санитарных помещений. Причиной этого могут стать плотные двери. Воздух не удаляется из помещения из-за того, что новому неоткуда взяться. Вентилятор удаляет газ, создается область пониженного давления. А возникающая разница давления выравнивается за счет воздуха, который выходит в вентканал из других квартир. Исправить эту ситуацию могут отверстия в дверях или создание негерметичного дверного проема, не препятствующего попаданию внутрь ванной комнаты воздуха из квартиры.

Выбор оптимального бытового вентилятора для ванной комнаты сделать несложно, опираясь на следующие рекомендации:

• Производительность устройства должна составлять не меньше 90 м³/ч.
• Вентилятор обязательно должен быть влагоустойчивым.
• Система с таймером включения-отключения устройства лучше прибора, который работает только при включенной лампочке.
• Бытовой вентилятор с обратным клапаном заметно надежнее вытяжных устройств без него.

Используя эти советы, можно выбрать качественный прибор для использования на кухнях, санузлах, ванных комнатах или других зонах с повышенной влажностью.

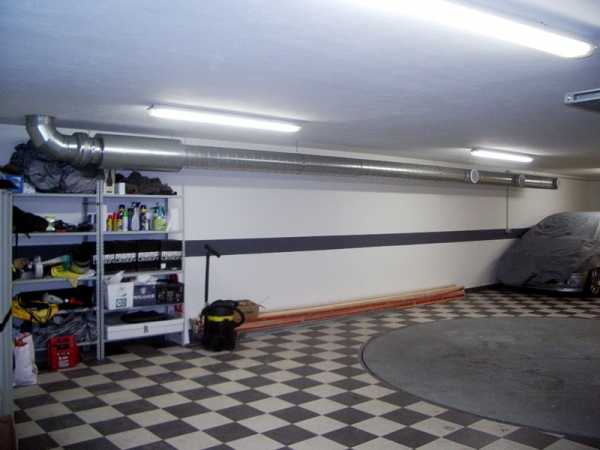

В гараже

Гараж нередко ошибочно считается нежилой зоной, которой отдельная вентиляционная система не требуется. Даже при достаточно редком использовании помещения в нем необходимо создать механический воздухообмен. Комфортное пребывание владельца в гараже, который считается нежилым помещением – не главная причина, по которой помещению необходима качественная вытяжка воздуха.

Хороший принудительный воздухообмен в гараже позволяет решить целый ряд проблем, знакомых многим владельцам такой недвижимости:

• Предотвратить развитие плесени и грибка на стенах.
• Обеспечить качественный отвод выхлопных газов и вредных летучих смесей.
• Удалить излишки влаги, занесенные внутрь помещения с автомобилем.
• Сохранить стены, смотровую яму, инструмент и прочее максимально сухими.
• Защитить автомобиль от коррозии, которую вызывает конденсат.

Качественное принудительное проветривание гаража позволяет сохранить работоспособность всего, что в нем хранится. А экономия на вентиляции способна привести к повышенным затратам на ремонт автомобиля, покупку нового инструмента или замену других испорченных вещей, которые хранились здесь.

Расчет принудительной вентиляции

Качественный принудительный воздухообмен невозможно обеспечить без предварительного математического расчета. Расчет механической вентиляции включает обязательные вычисления, которые помогают выяснить:

• Оптимальную производительность системы.
• Количество и минимальную эффективную мощность вентиляторов.
• Вид, необходимость и производительность вспомогательных элементов.
• Сечение вентиляционных каналов.
• Уровень шума работающей конструкции.

Главным показателем при проведении вычислений является расчет по кратности. Кратность – число, отображающее, сколько раз за час воздух в помещении полностью поменяется. Опираясь на него, вычисляется необходимая производительность рабочих элементов механического воздухообмена. Для каждого помещения в квартире установлены свои минимальные нормы кратности, уточнить которые несложно, используя таблицы СНиП.

Расчет по площади

Расчет механической вентиляции по площади – второй способ вычисления общей производительности будущей системы принудительного воздухообмена. Этот вариант нередко используется для расчета установки, собираемой своими руками. Во время расчетов рекомендуется придерживаться общей рекомендации вне зависимости от размеров помещений. Заключается она в следующем – для любой комнаты с высотой потолка не более 3 метров итоговый приток воздуха составляет три кубометра на один квадратный метр площади за час.

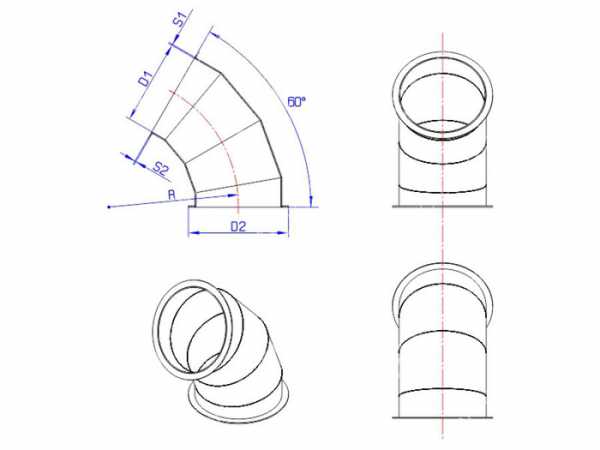

Расчет сечения воздуховодов

Расчет площади вентканалов – важный момент проектировки каждой вентиляционной системы вне зависимости от сложности и производительности. Площадь сечения воздуховодов – это параметр, напрямую влияющий на максимальную скорость движения и объемы отводимого воздуха.

Для естественной вентиляции нормальная скорость движения воздушных потоков составляет полтора метра в секунду, для принудительной – 3,5 м/сек. Подсчитать оптимальное сечение воздуховода несложно, зная рабочую мощность собираемой конструкции. Вторым вариантом проведения расчетов является использование диаграмм подбора сечения воздуховодов, содержащих стандартные рекомендованные значения.

Выбор оборудования для принудительной вентиляции

Принудительная вентиляционная система бывает двух видов – дорогая или сделанная своими руками из доступных компонентов. Качественные варианты всегда включают дороге оборудование, например, монтаж рекуператора от замораживания или кондиционера. Схемы воздухообмена эконом-класса предлагают частичное решение проблемы медленного воздухообмена, но их производительность зависит от погодных условий.

Кроме того, вне зависимости от толщины стен, вытяжной вентилятор всегда производит некоторый шум во время работы. Высококачественные системы или комнатные настенные квартирные бризеры отличатся минимальным уровнем шумов. Поэтому их монтаж может проводиться практически в любом удобном месте. Место установки мощного рабочего блока вариантов эконом-класса или самодельных высокопроизводительных систем должно находиться на максимальном удалении от спален и комнат отдыха.

Правильно подобранное оборудование не должно быть слышно за двумя плотно закрытыми дверями. Проще всего этого добиться владельцам частной недвижимости. Ведь коттеджи позволяют создать сеть каналов теплообменника на чердаке и там же поместить основной рабочий блок. В многоквартирных домах обычное место установки – это наружная стена здания.

Принудительная приточная вентиляция своими руками

Простота конструкции устройства позволяет проще всего выполнить самостоятельный монтаж именно вытяжной принудительной вентиляции. Приточные и комбинированные варианты не только стоят дороже, но требуют определенных строительных навыков, использования специальных инструментов. Процесс монтажа недорогой приточной системы включает такие этапы:

• В стене здания создается отверстие под приточный клапан.
• Чтобы в зимний период наполнять комнату теплым воздухом, оптимальным выбором места размещения приточного клапана является зона над радиатором центрального отопления.
• В отверстие вставляется и надежно фиксируется полая труба со специальным клапанным механизмом внутри.
• Внешнее входное отверстие защищается решеткой, предотвращающей попадание мелких предметов или мусора внутрь трубы.
• Зазоры задуваются строительной пеной, после высыхания излишки пены обрезаются строительным ножом.
• На часть трубы, расположенную внутри помещения, устанавливается звукозащитный короб.

Теперь рассмотрим, как сделать принудительную вентиляцию вытяжного типа. Она создается намного проще – на выходное вентиляционное отверстие устанавливается бытовой центробежный вентилятор необходимой мощности. Выбор наилучшей модели является строго частным, но лучше всего обратить внимание на устройства с минимальным показателем уровня шума.

Заключение

Основная сложность, которую предполагает установка любого вида принудительной вентиляции – довольно высокая стоимость наиболее эффективных и производительных компонентов. Совершенно несложно превратить любую малопроизводительную естественную вентиляцию в высокоэффективную принудительную систему газообмена. Главный выбор, который сегодня стоит перед пользователем – экономия или качество.

Сэкономить можно всегда. А вот альтернативой подобной экономии является предложение установить оборудование, позволяющее комфортно ощущать себя в любом помещении вне зависимости от погодных условий. Правда есть и третий вариант – настенные бризеры, обеспечивающие высокий уровень комфорта и одновременно помогающие сэкономить на монтаже дорогостоящей системы вентилирования.

Каждая естественная вентиляционная система потребует модернизации. Стоимость этого процесса выбирает пользователь. Но помните, что экономия на свежести воздуха – незаметная кража здоровья у себя и близких. И стоит ли дышать грязным, полным пыли газом, если чистоту и свежесть воздуха в помещении сегодня сохранить просто и выгодно вне зависимости от погоды за окном.

topventilyaciya.ru

Местная вытяжная вентиляция: устройство, типы и характеристики

Содержание статьи:

Местная вентиляция – разновидность системы, в которой обеспечивается подача воздушной смеси в определенную точку помещения – приточная вентиляция, или вывод наружу загрязненной воздушной смеси от места образования вредных выделений – система вытяжного типа действия.

Система приточного типа осуществляет подачу предварительно очищенного и нагретого воздуха, вытяжная удаляет воздушную смесь с определенного места в помещении, где наблюдается самая высокая концентрация вредных частиц в воздухе.

Самым простым примером местной вентиляции является обычная кухонная вытяжка, которая удаляет воздух с пространства над плитой. Чаще всего подобные вентиляционные системы используются в помещениях промышленного типа, но и в жилых встречается не так уж и редко.

Где требуется местная вентиляция

Принцип действия местной вентиляции на кухне

Система, осуществляющая вывод наружу использованного воздуха, должна быть установлена в любом доме. В особенности ее наличие требуется в тех комнатах, внутри которых скапливаются различные запахи, дым, газы, частицы пыли и прочего. К примеру, владельцам частных домов, где присутствует встроенный гараж, важно позаботиться о наличии функциональной и эффективной системы воздуховодов, вместе с которыми установлено устройство, обеспечивающее принудительную вытяжку воздуха. Если же об этом не позаботиться, отработанные газы будут проникать в жилую часть помещения и через двери, и даже сквозь стены помещения.

Местная вентиляция должна быть и на кухне, поскольку в любом помещении такого типа всегда скапливаются различные запахи. Хотя многие из них достаточно приятные, но постоянное их присутствие совсем не к месту. Именно поэтому вентиляция местного типа в такой части дома – важное условие комфортности кухни.

Еще одно помещение в доме, которое нуждается в наличии качественной системы вентиляции – ванная. Без устройства вывода воздуха стены этой комнаты вместе с потолком в самом скором времени покроются плесенью.

Не стоит также забывать и о такой части дома, как санузел. Воздухообмен там требуется многократный, тем более, если он отделен от ванной и имеет очень ограниченное пространство.

Что такое местная вентиляция

Местная вентиляция на производстве

Местная вентиляция, работающая с вытяжкой – тип устройства, которое обеспечивает быстрый вывод использованного воздуха и любых загрязнений прямо с места их возникновения. Подобные устройства незаменимы, когда часть помещения, где появляются вредные частицы, локализовано, необходимо препятствовать распространению их на остальное пространство комнаты.

Местная вентиляция такого типа дает возможность улавливать и оперативно выводить те или иные типы выделений – задымленность, пыль, газы, лишнее тепло, выделяемое в процессе работы определенного оборудования. Функционирование вентиляции подобного вида обеспечивает достижение хорошего эффекта, это защищает дыхательную систему всех тех, кто находиться внутри. Вместе с этим объем выводимой системой воздушной смеси – совсем незначительный.

Типы местных систем вентиляции

Вентиляция местного действия, применяемая в наши дни в помещениях разного предназначения, достаточно разнообразна.  Это объясняется задачами, что выдвигаются к системе, а также некоторыми особенностями ее функционирования.

Подобный тип вентиляционных систем делится на категории по некоторым признакам:

• вытяжного и приточного типа – зависимо от предназначения;
• зависимо от зоны действия – локального и общеобменного типа;
• способ осуществления вывода воздушной смеси – естественные или механические;
• конструкционные особенности – бесканальные и канальные.

Характеристики вентиляции

Эффективность естественной вентиляции определяется скоростью ветра снаружи, а также температурой. Вследствие этого такая система не всегда имеет возможность обеспечить надлежащий уровень воздухообмена.

Поэтому там, где существует необходимость быстро вывести определенное количество воздушной смеси, а на ее место подать столько же свежей, часто применяется местная вентиляция с механическим типом работы. При использовании такого устройства в нужное место приводиться свежий воздух заданной влажности и температуры, полностью отвечающим необходимым нормам и требованиям.

Вытяжная вентиляция выводит некачественный воздух даже на большие расстояния, прежде чем попасть в атмосферу смесь поддается очистке.

Если есть необходимость, приточные и вытяжные системы в автоматическом режиме включаются и выключаются в заданное время, что и сделало применение их на производстве очень удобным.

Механические системы очистки воздуха для передачи его на расстояния оснащены некоторыми важными компонентами:

• вентиляторами и электромоторами, что обеспечивают передачу смеси;
• нагревателями и улавливателями пыли для проведения требуемой обработки смеси;

В результате этих свойств, вытяжные устройства подразумевают достаточно высокие энергетические затраты. Но подобные системы оперативно удаляют и подают воздушную смесь в локальные зоны в любых условиях. Если есть необходимость, воздушная смесь поддается некоторым типам дополнительной обработки – повышению влажности, охлаждению или нагреванию, очистке.

Местная система вытяжного действия

Вытяжная местная вентиляция

Наибольшую эффективность вентиляция местного действия, которая обеспечивает вывод загрязненной воздушной смеси, имеет тогда, когда место, где выделяются любые загрязнения, полностью локализовано. При этом обычно требуется не допустить дальнейшее распространение загрязненной воздушной смеси по остальному пространству.

Вытяжная система очистки воздуха местного действия чаще используется на производстве, где эффективно и качественно отводит всевозможные вредные частицы из воздуха: задымленности, газы, обычную пыль, а также тепло от работающих устройств. С целью удаления подобных веществ используются местные отсосы – разновидности укрытия, что могут иметь вид кожухов для той или иной техники, зонтов, шкафов и тому подобного.

Главными требованиями, выдвигаемыми к такому оборудованию, являются следующие:

• место, в котором образовываются выделения, максимально укрытое;
• местный отсос имеет продуманную конструкцию, благодаря чему его использование не мешает функционированию оборудования;
• все загрязнения от места своего выделения следует выводить в том же направлении, в каком происходит естественное их движение: пары высокой температуры – вверх, пыль – вниз;
• прежде чем вывести отработанную смесь в атмосферу, местная вентиляция должна очистить смесь.

Самым сложным вытяжным оборудованием считается то, которое обеспечивает повышенную степень очистки отработанного воздуха от пыли и всех остальных загрязнений.

Местная вентиляция такой разновидности отличается высокой эффективностью, поскольку обеспечивает удаление вредных веществ прямо с мест их выделения и образования, не давая им возможность распространиться по всему пространству помещения. Поскольку большинство вредных веществ, что выделяются в воздушную смесь, отличаются значительной концентрацией, при относительно незначительном объеме выводимого воздуха достигается неплохой гигиенический эффект.

Однако следует отметить, что подобные системы далеко не всегда способны качественно решать свои задачи.

Так будет, к примеру, если загрязнения распределены на большом объему пространства, если подача свежей воздушной смеси в отдельные зоны не обеспечивает требуемых параметров воздуха, если работы, подразумевающие выделение загрязняющих воздушную смесь веществ, ведутся одновременно на большой территории.

Разновидности местных отсосов

Одна из основных разновидностей такого типа вытяжного устройства – местный отсос. На данный момент существует несколько типов подобной техники.

Полуоткрытый отсос – чаще всего в качестве такого оборудования используются вытяжные шкафы, иногда – вентилируемые камеры.

Такие устройств могут обеспечивать самое быстро и эффективное удаление мелких частиц из воздуха при небольшом его расходе. Существует несколько видов подобных отсосов. Для вывода веществ из воздуха при повышенной влажности, а также с высокой температурой используются оборудование с вытяжкой, расположенной в верхней части устройства. Оснащенные нижним забором воздушной смеси шкафы применяются для вывода «тяжелой» воздушной смеси. Портативные устройства, где забор воздушной смеси осуществляется со стороны, применяются в основном для вывода пылящих типов загрязнений.

Открытые приспособления – вытяжная конструкция, расположенная за источником образования загрязнений. На данный момент самыми распространенными устройствами подобной категории являются боковые отсосы и зонты вытяжного типа.

Боковой отсос

Боковое устройство забора воздуха применяется в том случае, когда требуется иметь доступ к источнику выделения загрязняющих веществ со всех сторон. Зонты вытяжного вида – один из наиболее простых типов такого оборудования. Устанавливаются они в таких местах, где выделяющиеся загрязнения самостоятельно понимаются вверх. Неплохая эффективность оборудования этого типа достигается благодаря значительным объемам удаляемой воздушной смеси.

Закрытый воздухозаборник имеет вид большого чехла, где есть специальные отверстия, сквозь них внутрь оборудования поступает воздух вместе с загрязняющими веществами.

С учетом всего вышесказанного, можно с уверенностью утверждать, что вытяжная вентиляция местного действия – прекрасный способ быстро и качественно удалить загрязненную воздушную смесь из локализованного места, не допуская ее распространения на остальную часть помещения. При этом удаленный воздух заменяется таким же количеством свежего.

Из-за своих особенностей подобный тип систем очистки воздушной смеси предназначен для использования в первую очередь на производстве, но иногда такую вентиляцию можно встретить и в жилых помещениях.

strojdvor.ru

Местная вентиляция вытяжная: назначение, применение, принцип работы

.

Основное назначение местной вентиляции – обеспечить воздухообмен в отдельной части помещения. Отельные устройства служат вытяжками, а другие – приточными системами. Но, для получения желаемого эффекта, в каждом из случаев, следует провести расчет местной вытяжной вентиляции.

Местная вентиляция обеспечивает воздухообмен в части помещения

Локальная вентиляция чаще всего обеспечивает удаление вредных веществ, содержащихся в воздухе. Поэтому ее предварительный расчёт является основой работоспособности всей системы. К тому же, правильно подобранное оборудование позволяет безопасно находиться человеку в определенном рабочем месте.

Области применения схем местной вентиляции в домашних условиях

Местная вытяжная вентиляция является важной частью любого жилого и нежилого помещения. Она позволяет избавиться от неприятных запахов, дыма, газообразных токсичных веществ, обеспечивая свою обслуживающую точку (место), очищенным воздухом. Принцип работы ее прост. При помощи естественных физических явлений в виде тяги или этой же силы, вызванной искусственным путем (при помощи вентиляторов и т.д.), происходит удаление определенного объема воздуха с рабочего пространства.

Самый простой пример локальной вентиляции в квартире – кухонная вытяжка. Она обеспечивает удаление вредных концентрированных веществ, возникающих в результате приготовления пищи. Другой пример – вытяжка в ванной. В квартирах и обычных частных домах, локальные устройства являются незаменимыми «борцами» с лишней влагой, пылью и запахами. Кроме личной пользы для здоровья людей, применяемое оборудование способствует увеличению срока службы отдельной мебели, техники и строительных материалов.

Еще одним примером применения вентиляции является оснастка ею в гараже. Такому помещению следует обеспечить максимально благоприятные микроклиматические условия для хранения личного транспортного средства. Из-за сезонной разницы температур, на внутренних стенках и мебели в гараже образовывается конденсат. Именно он несет первоочередную угрозу в виде коррозии металлических поверхностей и деталей, образования плесени на бетонных поверхностях и гнили на деревянных полках, мебели и др.

Общее представление о местной вентиляции и ее основные типы

Местное проветривание обеспечивается за счет естественной или искусственной тяги, образованной при помощи приточных и вытяжных устройств. То есть, хорошим примером таких процессов является вентиляция в квартире многоэтажного дома. Такие устройства устанавливают над ванными и кухонными плитами. Применение того или иного оборудования может отличаться, в зависимости от его типа. Для производственного цикла также существуют отдельные аппараты, которые утилизируют загрязненный воздух из отдельных, локальных зон.

Видов местных вентиляционных систем несколько. Все они отличаются по нескольким признакам, зависящим от области применения, типа, и даже предназначения. Основные виды местной вентиляции по своему предназначению – вытяжные и приточные. И те и другие, разделяются на такие разновидности:

• локальные и общеобменные – по зоне действия;
• естественные и искусственные – по методу притока и вывода воздушных масс;
• канальные и бесканальные – по конструкционным особенностям.

Местная приточная вентиляция, как и вытяжка, может быть естественной или искусственной. К естественной вентиляции относятся, вентиляционные отверстия или каналы, которые подают свежий воздух в отдельную зону при помощи простых законов физики.

Такая система местного пользования обеспечивает определенное пространство притоком воздушных масс, вызванных атмосферными явлениями – силой ветра, температурой воздуха, атмосферным давлением и показателем влажности.

Из-за того, что вентиляционная оснастка может оказаться неэффективной при определенных погодных условиях, часто применяется искусственная тяга при помощи вентиляторов и других устройств. Особенно важно применение такого оборудования, если основным назначением системы является удаление токсичных веществ, которые несут опасность для человеческого здоровья.

Местная вентиляция

Местная вентиляция в производстве

Одним из важных вопросов охраны труда в любом производственном цехе и на целом предприятии является общая и местная вентиляция. Особенно важны применяемые системы в отраслях металлургической, химической и легкой промышленности. Устройства местной вентиляции применяются на каждом рабочем месте, где процесс деятельности рабочего не проходит бесследно (образовывается дым, испарения, поднимается пыль и т.д.).

Вентиляция производственных помещений, оснащенная в отведенных местах, может проводиться при помощи:

• воздушного душа;
• завесы;
• вытяжных зонтов;
• отсасывающих панелей;
• отсосов;
• вытяжных шкафов.

К разновидности приточной системы относят воздушный душ и оазис. Такие устройства локального назначения позволяют подавать чистый воздух в рабочую зону, обеспечивая человека необходимой безопасностью.

Существует и система под названием «оазис», подает воздушный поток не именно человеку, а в определенное пространство, которое отделено от остального производственного окружения специальными перегородками.

Вентиляция производственных помещений может быть и общей. Ее преимущество – обеспечение воздухообмена во всем здании или в его отдельном этаже. Местную же систему, характеризует локальное действие, на отдельную точку, зону или участок. Несмотря на более высокий КПД для производства, устройство общей системы воздухообмена уступает локальным установкам в целесообразности применения в рабочем процессе. То есть, первоочередное – это здоровье работника, который находится в условиях повышенной концентрации вредных химических газообразных веществ.

Вытяжные установки

Наиболее популярной системой среди вентиляционного местного оборудования является вытяжка. Такое устройство обеспечивает утилизацию загрязненной воздушной массы из обслуживающей зоны. Такие системы используются как на производстве, так и в домашних условиях. Одним из примеров домашнего оборудования, является кухонная вытяжка. На производстве, вариантов таких устройств несколько. Все они должны отвечать определенным требованиям, к которым относят:

• Максимальную «укрытость» зоны работы. Загрязнения должны максимально быстро и беспрепятственно покидать рабочую зону.
• Конструктивные особенности, позволяющие применять оборудование в наиболее удобном положении, которое не мешает рабочему производственному процессу.
• Естественный вывод загрязнений. Пыль имеет свойство оседать вниз, поэтому ее следует утилизировать именно снизу. Газообразные загрязнения же распространяются с потоком воздуха, поэтому их лучше всего удалять сверху или со стороны.

Нельзя забывать и про то, что вентиляционное оборудование может иметь разные механизмы работы. Самые сложные обладают несколькими фильтрами очистки. Такая система не только удаляет загрязнения, но и фильтрует их, перед тем как вывести в атмосферу. Другие аппараты способны качественно очистить воздух при минимальных его расходах. К таким устройствам относят местные отсосы. Они бывают открытыми, закрытыми и полузакрытыми. Каждый тип отсосов обеспечивает необходимое удаление загрязнений при тех или иных работах.

Проведение расчетов необходимости применения того или иного локального вентиляционного оборудования в условиях производства «лежит на плечах» отдельных инженеров по технике безопасности и охране труда. Любому человеку, провести правильные расчеты без знания всех особенностей рабочего процесса будет очень сложно. К тому же,многие нормы и правила используются для условий работы отдельных отраслей промышленности.

Важные особенности расчетов местных вентиляционных систем

Эффективность местной вентиляции напрямую связана с предварительными расчетами, касающимися мощности используемого оборудования, определения подходящего местоположения под его установку и т.д. Иногда следует разбираться и в физических законах распространения энергии. Перед тем как рассчитать схему естественной вентиляции, следует знать, что:

1. Вытяжка устанавливается только в верхней части помещения или отдельной зоны отдыха или работы. Связано это с тем, что образованная тяга должна захватывать пространство вокруг себя, чтобы вредоносные запахи и вещества не распространялись по комнате, цеху и всему зданию. Исключением являются аппараты, установленные над местами работы, которые могут находиться в любом удобном положении для качественного всасывания продуктов переработки.
2. Естественная приточка воздуха подводится снизу. Расположение воздуховода в этой части пространства наиболее эффективно из-за распространения холодных воздушных масс уровнем ниже, чем теплых. Исключением является использование механических устройств, которые создают приток воздуха искусственным путем, независящим от положения приточного воздуховода.
3. Работающим людям в опасной токсичной среде, следует обеспечить максимально быструю утилизацию вредоносного воздуха. Естественным путем этого достичь очень сложно. Поэтому, используют искусственные схемы.

К рассчитанному проекту местной вентиляции также могут подойти специальные автоматические системы, которые избавляют участия человека в процессе их работы. То есть, на производстве, работающим людям не нужно тратить собственное время на открытие вентиляционных решеток, включение привода вытяжки и другие действия. Автоматическая схема активизируется самостоятельно, когда установленные в устройство датчики уловят повышение температуры или влажности.

Существуют также приспособления, которые реагируют на резкие запахи. Такие установки являются незаменимыми в производственных условиях.

Расчет местной вентиляции также предполагает выбор максимально мощного оборудования, которое может быстро и качественно справиться с поставленной задачей. Особенно это касается механических установок. Мощности вентилятора должно быть достаточно для безопасного удаления продуктов переработки, выброшенных в воздух.

Требования к воздухообмену в разных помещениях

Расчеты местной вентиляции для жилых комнат

Для обычной вентиляционной системы важно и количество человек, которые находятся в отведенной рабочей площади. Рассчитаем объем обмена воздуха, в комнате 14 квадратных метров, на 2 человек. Такие условия схожи с обычным жилым помещением. Один человек расходует 20 кубических метров воздуха за час. То есть, на двоих – показатель следует увеличить на 2. Значит, 40 куб. метров приходится на 2 человек. Это и является необходимым значением дополнительного воздухообмена.

Для кухонных, а также туалетных вытяжек, производительность вентиляционных систем увеличивается в несколько раз. Для квартир, показатель до 500 куб. метров/ч является нормальным. Для частного дома, производительность вентиляции может варьироваться в пределах 1000-2000 куб.м./ч. Для кухонной вытяжки имеются собственные расчеты. Необходимую производительность можно рассчитать по простой формуле. Следует перемножить площадь кухни, ее высоту и коэффициент оборудования (для газовых плит он равен 20, а для электрических – 12).

Для получения максимально эффективного результата, который можно использовать для поиска подходящего оборудования для кухни, полученное значение следует округлить в большую сторону. То есть, если кухня имеет площадь в 10 кв. метров с высотой потолка 2,5 м. Производительность вентиляции будет равна 300 куб.метров (с электрической плитой) и 500 куб.метров (с газовой плитой). Производители электрических угольных вытяжек советуют учитывать также дополнительный коэффициент равный 1,3, который характеризует работу самого оборудования (переработку, фильтрацию и т.д.).

vozduhstroy.ru

Приточно вытяжная вентиляция:

.

Ежедневно, каждый человек проветривает своё жилище или отдельные комнаты. Особенно необходимо это утром, когда в воздушном пространстве скапливаются неприятные запахи и повышается концентрация углекислого газа. Но, для того, качественно проветрить комнаты, притока воздуха через открытую форточку недостаточно, если не была обустроена вытяжная вентиляция.

Наличие вентиляции благотворно сказывается на здоровье человека

Вопрос необходимости приточно-вытяжной вентиляции очень важен, ведь из-за недостатка кислорода ухудшается самочувствие человека. Поэтому следует знать принципы ее обустройства.

Почему вентиляция так необходима?

В санитарно-гигиенических нормах сказано, что для нормальной жизнедеятельности в каждом жилище следует проводить полное воздухозамещение, не менее чем каждые 2 часа. К отдельным комнатам, таким как кухня, туалет и ванная, требования еще более «жесткие». С чем связана такая необходимость? Дело в том, что правильно обустроенная вентиляция дома позволяет быстро и качественно удалять неприятные запахи, пыль и скопления углекислого газа (образованного самим человеком), замещая их на свежий воздух. Объемы приточных масс, проходя через специальное оборудование, могут проходить отчистку.

Учеными доказано, что для нормальной физической и умственной активности, человеку следует постоянно потреблять кислород. Именно этот газ относится к жизненно необходимым. К тому же, вредоносные микроорганизмы, содержащиеся в воздушном пространстве, при определенных условиях становятся причиной образования плесени на стенках и мебели в доме. Ее образование может стать причиной различных заболеваний органов дыхательной системы. Именно поэтому вентиляционные системы являются незаменимыми элементами обустройства «здоровых» микроклиматических условий в жилище.

Обзавестись вентиляцией важно не только в доме или квартире, но и на рабочем месте. Особенно если трудовая деятельность человека связана с какими-то видами промышленности, от пищевой до металлургической или химической. Отчасти для качественного воздухообмена в таких местах применяются общие или локализированные бытовые устройства. Их роль в трудовой деятельности – своевременно удалять вредные, иногда даже токсичные газообразные вещества, вредные для человеческого организма.

Типы вентиляции

По месту применения, вентиляционная система может быть домашней, бытовой и производственной. Любое из таких оборудований работает с одной целью – заменить загрязненный воздух на чистый. Также системы вентиляции разделяют:

• по принципу функционирования – естественные и принудительные;
• по назначению – вытяжные, приточные и приточно-вытяжные;
• по зоне обслуживания – местные и общие;
• по конструктивным особенностям – раздельные и моноблочные;
• по техническому устройству – канальные и бесканальные.

Для вентиляции помещений жилого типа, без учета кухни, туалета и ванной, достаточно естественных сил вентилирования. В отдельных квартирах и домах, проветривание может производиться только при помощи окон. Особенно эффективна такая система, в случаях их противоположного расположения.

Но, у такой системы несколько недостатков. Окна чаще всего находятся на одном уровне друг с другом. Поэтому в помещение будут проникать менее охлажденные потоки воздуха.

Не менее важна и чистота приточного воздуха. При обычной вентиляции помещений, через открытые окна в комнаты может попасть мусор и пыль. Если такое проветривание используется в бытовой комнате или на определенных предприятиях – проблем нет. Но, жить грязи и пыли, некомфортно и неправильно.

Моноблочная система вентиляции

Естественная вентиляция ее принцип работы

Каждый человек знает, что такое приточная вентиляция, так как ежедневно ею пользуется в жилище, в транспорте, на работе и т.д. Это приточка воздуха, которая осуществляется через открытые окна, форточки или через специальные устройства. Понятным и простым «языком» — это проветривание. Но, без определенных вытяжных устройств, обеспечить воздухообмен будет очень сложно. Дело в том, что при определенном расположении элементов вентиляции, создается естественное замещение воздуха, которое и обеспечивает быстрое и качественное проветривание. Через одни элементы, в помещение проникают приточные потоки, а через другие – утилизируется воздух с помещения (элементы вытяжного типа).

Помочь разобраться в том, как работает вентиляция, поможет знание некоторых физических законов. Их принципы заключаются в том, что:

• В помещении и на улице, холодный и теплый воздух располагается слоями, параллельными земле. Холодные потоки, из-за большей массы, находятся ниже теплых.
• Из-за разницы температуры и влажности внутри и снаружи помещения, создается атмосферное давление, которое позволяет проникать воздушным потокам в помещение и покидать его через специально отведенные под это устройства.
• Если отточная часть естественной системы вентиляции будет расположена внизу стены, а приточное окно или канал вверху, то внутрь постройки будет проникать прохладный воздух, а выводится – теплый.

Учитывая эти несколько требований и правил, создать качественную систему, которая будет быстро проветривать комнату или целый дом, не сложно и своими руками. Вместе с естественным воздухообменом, человек получает качественное энергонезависимое устройство. Некоторые схемы вентиляции эффективно работают в любое время года, и при любой погоде. Главное, знать обо всех нюансах дополнительного разряжения воздуха.

Вместе с преимуществами, владелец естественных систем вентиляции в жилище и в бытовых помещениях, получает и недостатки. Иногда, они касаются недостаточной тяги, которая может проявляться в летнее время. Но, при дополнительной установке дополнительных устройств (дифлекторов, ламп накаливания и т.д.), эта проблема решается. Но, следует учесть и то, что такая система уже не будет энергонезависимой. Естественное проветривание редко справляется со своей задачей в помещениях с влажным микроклиматом (кухня, ванная и др.).

Местная принудительная вентиляция

Назначение местной принудительной вентиляции – удаление загрязнений с отведенного обслуживающего пространства, за счет дополнительного механического усилия (вентилятора). Разделяют такую вентиляцию на вытяжную и приточную. Примеров использования таких вентиляционных систем в жилище несколько. Самыми распространенными являются:

• кухонная вытяжка;
• оконная вытяжка;
• оконные и стеновые проветриватели.

Вытяжная вентиляция (пример кухонной вытяжки) работает при помощи механической тяги, созданной вентилятором. Узкая зона локализации такого прибора позволяет быстро и качественно утилизировать воздушные потоки за пределы помещения. Перед выбросом их в атмосферу, воздух проходит очистку. Такая вентиляция является незаменимым устройством на кухне во время приготовления еды, а также на производстве.

Приточная система вентиляции местного типа, в домах и квартирах также используется часто. Ее особенность – механизированный приток воздуха.

Отток же его, производится естественными силами, через специально отведенные устройства или щели и зазоры в окнах и дверях. Такие устройства применяются и в производственных целях.

Принудительная вентиляция в разных помещениях

Принудительные общие вытяжные и приточные системы

Вытяжные системы принудительного типа эффективны в условиях повышенной влажности и концентрации загрязнений. В домашних условиях такие устройства устанавливают редко. Чаще всего, их можно встретить в заведениях общественного питания и промышленности. Вытяжная вентиляция работает при помощи искусственно созданной тяги. С примером кафе и ресторанов, такое оборудование предназначается для вытяжки запахов еды, а иногда и табачного дыма. В жилищных условиях, такое оборудование используется только для удаления влаги и неприятных запахов в ванной и туалете.

Принцип работы приточной вентиляции – обратный вытяжной. Подача воздуха в помещение производится по разведенным по разным зонам каналам. За вывод же загрязнений отвечают отверстия в стенах, зазоры в дверях, специальные продухи и т.д. Устройство приточной вентиляции не имеет сложных узлов и механизмов. В воздушной камере такого оборудования, кроме электродвигателя с вентилятором, также могут быть установлены дополнительные устройства – калориферы, ионизаторы, фильтры разной степени очистки и т.д.

Принцип работы приточно-вытяжной системы

Общая принудительная приточно-вытяжная система

Устройство приточно вытяжной вентиляции имеет свои особенности. Такие системы могут не только производить проветривание, но и включать в себя такие функции:

• подогрев и охлаждение воздушных потоков;
• фильтрация воздуха;
• ионизация и увлажнение воздуха.

Все приточно-вытяжные системы разделяют на моноблочные и раздельные. Их основное отличие – расположение механизмов и устройств оборудования. В моноблочном, все основные системы заключены в одном корпусе. В раздельном же оборудовании, функционируют два отдельных узла – вытяжной и приточный. Новичку, устройство такой системы может показаться сложным. Но, стоит немного разобраться в принципах работы такого оборудования, как все быстро становится понятным.

Главный «мозг» вентиляционного оборудования (моноблочный вариант) устанавливается за пределами строения. В квартире или собственном доме, его можно установить на улице, на внешней стороне стены дома, а также на балконе.

С корпуса оборудования выходят два контура в виде воздушных каналов (труб). Через них и осуществляется подача и удаление воздуха из помещения.

Принудительная приточно-вытяжная система эффективно справляется со своими задачами, не только проветривания, но и кондиционирования и отопления. Все эти режимы работы имеют один недостаток – высокую мощность. Владельцу такого оборудования придется платить в несколько раз больше за электроэнергию. Именно из-за этого недостатка, такие мощные вентиляционные системы в домашних условиях используют редко.

Несколько советов от специалистов

Приточно-вытяжная вентиляция принудительного типа редко применяется в небольших квартирах и домах из-за своей высокой мощности. Некоторые домовладельцы совершают ошибки при монтаже оборудования. Следует знать об особенностях расположения и установки определенных узлов и систем, чтобы эксплуатация таким оборудование была наиболее эффективной. Ними являются:

• утилизация вытяжных потоков должна обеспечиваться над кровлей, не менее 2 м над ее уровнем;
• приток воздуха должен осуществляться не менее чем в 2 метрах над уровнем земли;
• оснащение воздушными каналами помещения проводится по направлению от жилых комнат к кухне и санузлу.

Вопрос экономии электроэнергии также имеет варианты решения. Как утверждают специалисты, современные устройства с рекуперацией, значительно снижают затраты. Их принцип работы прост. В специально оборудованной вентиляционной камере, сталкиваются потоки утилизируемого и приточного воздуха. От такого взаимодействия происходит частичный нагрев подаваемого в помещение потока. Вредные включения (запахи, пыль и т.д.) полностью утилизируются.

Не менее популярным вентиляционным оборудованием является устройство с блоком автоматического контроля. При помощи заранее выставленных настроек, такая система сама контролирует качество воздухообмена в помещении, очищает, нагревает и охлаждает воздушные потоки.

К тому же отдельного внимания стоит пульт управление устройством. Некоторые модели вентиляционного оборудования имеют специальный таймер включения и выключения, несколько режимов мощности, а также эксплуатационное меню для регулировки работы отдельных элементов системы. Уменьшение же расхода электроэнергии осуществляется функционированием специальных датчиков температуры и влажности, которые сигнализируют о необходимости автоматического включения и выключения устройства.

vozduhstroy.ru

вентилиция с естественным и механическим побуждением.

Ни одно жилое помещение не может обойтись без налаженного воздухообмена. И чтобы этот самый воздухообмен осуществлялся, используется приточно-вытяжная вентиляция.

Чем герметичнее и энергоэффективнее становятся наши жилища, тем более актуальна тема вентиляции. Как только нормальный воздухообмен нарушается, это сразу даёт о себе знать. Нормой считается 3 куб. м./ч на каждый кв. метр площади помещения. Сегодня мы рассмотрим устройство механической приточно-вытяжной вентиляции, включая вентиляцию с механическим и естественным побуждением.

Посмотрим, что происходит в наших жилищах, после того, как в них установлены герметичные окна и двери. Большинство квартир и частных домов старше 10 лет имеют естественную вентиляцию. В ней приток воздуха осуществляется за счёт неплотной столярки (оконные рамы, дверные притворы). Даже если заклеить все щели стандартного деревянного окна, оно все равно будет пропускать достаточное для нормального воздухообмена количество воздуха.

Движение воздушных потоков в жилом помещении.

Новые ПВХ-окна в закрытом положении не пропускают воздух совсем. Вернее они не должны пропускать, но благодаря оплошностям наших монтажников в подавляющей мессе все же пропускают. И, тем не менее, встречаются и качественно установленные окна, которые в закрытом положении полностью или почти полностью герметичны. В итоге приток в квартиру свежего воздуха прекращается, а значит, вентиляция не работает.

Поворот ручки пластикового она в положение «проветривание».

Недостаток воздухообмена приводит к загрязнению «атмосферы» жилья и к увеличению влажности. Эти причины имеют ряд неприятных следствий, таких как плохое самочувствие, кислородное голодание, плесень, неприятный запах и др.

Однако далеко не все домовладельцы, и уж тем более просто жильцы, знают, что современные пластиковые окна имеют регулировку притвора, от плотности которого зависит их его герметичность.

По краю оконной створки ПВХ-окна наклеен резиновый уплотнитель. Если он полностью прижат, то между створкой и рамой воздух не проходит. Регулировать плотность притвора можно как при помощи специальных эксценириков, так и ручкой окна. Если не до конца поворачивать ручку, то притвор остается негерметичным.

Специальные эксцентрики позволяют так отрегулировать плотность притвора, что он остается негерметичным даже, когда ручка оконной фурнитуры находится в полностью закрытом положении. На языке профессионалов этот режим называется «микропроветривание».

Регулировка затвора пластикового окна.

Итак, мы выяснили, что естественная вентиляция обязательно требует свободного притока воздуха. В противном случае она не работает. Однако известна не только естественная, но и механическая, т.е. осуществляемая принудительно.

Механическая вентиляция

Необходимость в механической вентиляции осознали, прежде всего, жители тех стран, где для поддержания нормальной температуры в помещениях необходимо тратить энергоносители. При неконтролируемом воздухообмене огромная часть термобалласта в виде нагретого или охлажденного воздуха уходит, что называется, в трубу. Естественная вентиляция имеет и ещё один недостаток – при определенных условиях, например в межсезонье и летом, она вообще может отсутствовать, поскольку плотность внутреннего и внешнего воздуха оказываются равны. Это не в лучшую сторону сказывается на микроклимате помещений. Отсутствие вентиляции также недопустимо при работе газовых водонагревательных приборов с открытыми камерами, каминов и печей.

Система вентиляции с механическим побуждением гарантирует необходимый воздухообмен. При этом такая система, как правило, не зависит от герметичности притворов окон и дверей, что позволяет сохранить в доме больше тепла.

Вентиляция с механическим побуждением.

Механическая вентиляция устроена следующим образом. Дом оснащается разветвленной системой вентиляционных каналов, а движение воздуха в них обеспечивается за счет работы встроенных вентиляторов. Такая система позволяет регулировать воздухообмен. Однако она является энергозависимой (для работы вентиляторов затрачивается электроэнергия) и соответственно требует определенных затрат.

Приточно-вытяжная вентиляция с механическим побуждением

По сути, принцип принудительной приточно-вытяжной вентиляции отличается от естественной только тем, что воздух нагнетается в помещение вентилятором, встроенным в приточный вентканал. Такие системы раньше устанавливались преимущественно в производственных цехах, концертных залах, крытых стадионах и т.п. Их преимущество в том, что они гарантируют нормальный воздухообмен и позволяют его контролировать.

Современная приточно-вытяжная принудительная вентиляция может быть сколько угодно сложнее вышеописанной, но ключевой принцип остается неизменным. Усложнения касаются только климатических и энергосберегающих аспектов.

При работе механической приточно-вытяжной вентиляции воздух в помещении полностью сменяется минимум 1 раз в час. Но вместе с воздухом из помещений столь же интенсивно уходит тепловой потенциал. Например, зимой мы теряем воздух, нагретый до 20°С, а получаем вместо него холодный наружный воздух с отрицательной температурой. Если вентиляция не будет оснащена блоком подогрева наружного воздуха, то система будет работать как кондиционер в режиме охлаждения.

Для того чтобы подогреть наружный воздух может быть использован электрический или жидкостной блок подогрева. В нем воздух проходит через калорифер или теплообменник, а блок автоматики контролирует нагрев.

Нагреватель.

С точки зрения энергосбережения такое решение не самое лучшее. Дело в том, что на нагрев поступающего воздуха уходит столько же энергии, сколько бы потратила система отопления для компенсации теплопотерь через вентиляцию.

Более эффективно минимизировать теплопотери приточно-вытяжной вентиляции способен только рекуператор тепла. Это устройство представляет собой блок, в котором выходящий воздух обменивается теплом с входящим. Рекуператоры тепла могут иметь различную конструкцию, но суть их одна – отбирать тепловой потенциал у исходящего воздуха, и передавать его входящему.

Схема рекуператора.

Применение рекуперации позволяет сэкономить до 75% тепла, которое было бы потеряно при его отсутствии. Самые эффективные рекуператоры, позволяющие добиться таких результатов, стоят недешево. Но они рентабельны, особенно при постоянно растущей стоимости энергоносителей для населения.

Важным моментом в устройстве приточно-вытяжной вентиляции является фильтрация наружного воздуха. Если воздух забирать непосредственно с улицы, то при нормальной интенсивности воздухообмена дом площадью 100 кв. м. будет ежесуточно поступать 7200 куб. м воздуха. Это довольно внушительный объём, но под наружный воздух далеко не всегда бывает идеального качества. Он часто требует кондиционирования, т.е. доведения до требуемой кондиции.

Фильтрующие элементы в системе вентиляции.

В наружном воздухе могут содержаться химические и органические загрязнения, а также избыточная влага. Конфигурация фильтров подготовки воздуха зависит от конкретных условий. Если дом находится в черте города и тем более рядом с проезжей частью, то в поступающем воздухе будет много пыли и веществ, содержащихся в выхлопе автомобилей. Эти нежелательные примеси можно отфильтровать.

Для очистки воздуха от твердых частиц (пыли) используются тонкие механические фильтры. Они способны задерживать частицы размером до 0,05 мкм. Наиболее эффективными на сегодняшний день считаются HEPA-фильтры. Они состоят из мельчайших синтетических волокон диаметром 0,65-6,5 мкм.

Очистка воздуха от химических загрязнителей осуществляется угольным фильтром. Такие фильтры устанавливаются преимущественно в системах, расположенных в плотной городской застройке или в непосредственной близости к автомагистралям.

Принудительная вентиляция, в отличие от естественной, позволяет подвергать входящий воздух многоступенчатой очистке. Это не может не сказываться и на микроклимате помещения. Входящий воздух можно осушать, увлажнять, обогащать отрицательными ионами, дезинфицировать, ароматизировать.

Элементы приточно-вытяжной вентиляции

Существует два типа приточно-вытяжной вентиляции – замкнутая и разомкнутая. Последняя подразумевает наличие двух механических вентиляций – приточной и вытяжной. Они работают параллельно – приточная подает наружный воздух, а вытяжная – удаляет воздух из помещений. Вентиляция разомкнутого типа проектируется таким образом, чтобы воздух сообщающихся помещений следовал от боле чистого к более загрязненному.

Приточно-вытяжная вентиляция разомкнутого типа.

Системы замкнутого типа способны вторично использовать внутренний воздух (рециркуляция). В квартирах и частных домах такие системы практически не встречаются, ибо в рециркуляции нет необходимости.

Приточно-вытяжная вентиляция для дома состоит из системы вентканалов, воздухозаборника, вытяжки, рекуператора (калорифера), осушителя (увлажнителя), фильтров и системы автоматического управления.

Приточно-вытяжная вентиляция своими руками

Оборудовать свой дом принудительной приточно-вытяжной вентиляцией несложно. Однако делать это по наитию не получится. Следует учитывать, что принудительная вентиляция использует вентиляторы, которые могут шуметь, а вентканалы при этом способны разнести шум по всему дому.

При монтаже приточно-вытяжной вентиляции необходимо использовать специальные осевые или центробежные вентиляторы. Они работают тихо, а при установке за пределами помещений вы их не услышите вообще.

Прежде всего, начать следует с проекта вентиляционной системы. Желательно чтобы его создал специалист. Для этого понадобятся специальные знания и соответствующий опыт. Это особенно касается сложных систем с рекуперацией тепла. Ошибки при разработке проекта вентиляции с рекуператором могут стоить намного дороже, чем услуги специалиста.

Самостоятельно можно проектировать лишь самые простые системы приточно-вытяжной вентиляции. При их проектировании руководствуются нормами воздухообмена в жилых помещениях, на которых собственно и строится расчет.

Сечение воздуховодов для системы приточно-вытяжной вентиляции несколько больше, чем естественной. Главный воздуховод имеет самое большое сечение. От него ответвляются меньшие, которые ведут в комнаты. Сечение вентканалов зависит от производительности системы, её конфигурации и используемого вентиляторного оборудования. Данная информация должна указываться в проекте вентиляции.

Забор воздуха необходимо устанавливать не ниже 2,5 м от земли. Место его установки следует выбирать такое, где наименьшая вероятность засасывания загрязненного воздуха.

Воздухозаборник.

При этом воздухозабор следует расположить подальше от спальни, чтобы там не был слышен звук вентилятора.

Подача воздуха в помещение располагается на уровне головы, т.е. 1,5-2 м от пола. При этом скорость вхождения воздуха не должна превышать 0,2 м/с.

Вентиляционная решётка на стене.

Вытяжки размещаются под потолком или на самом потолке.

Количество поворотов воздуховодных рукавов следует минимизировать. Каждый дополнительный поворот увеличивает сопротивление канала, приводя к снижению скорости и производительности системы. Именно поэтому конфигурация вентканалов должна быть в точности такой же, как в проекте. Отступать от проекта нельзя, ибо любое изменение конфигурации приведет к разбалансировке системы, вследствие чего вентиляция в некоторых помещениях может работать неправильно.

При монтаже системы с рекуперацией необходимо следить за тем, чтобы воздуховоды, ведущие к рекуператору, были хорошо утеплены.

Пуск и регулировка. При первом пуске системы проверяется работа всех притоков и вытяжек. Производятся контрольные замеры скорости воздуха в воздуховодах. Все параметры должны соответствовать проектным. Если есть значительные отклонения, то производится переконфигурация. Незначительные отклонения можно устранить путем регулировки – калибровки сечения воздуховодов. Следует помнить, что при изменении сечения одного канала, изменяются параметры всей системы в целом.

dompodrobno.ru

типы вентиляции, виды оборудования, инструкция по устройству

Человек ежедневно расходует тонны воздуха для собственных нужд, в частности, для дыхания. Кроме того, он также загрязняет воздух в процессе своей жизнедеятельности. Поэтому дом, квартира, место работы и все прочие помещения, в которых находятся люди, должны иметь такой важный элемент, как вытяжная вентиляция.

Типы вентиляции дома

Система вытяжной вентиляции

Чтобы человеку было комфортно находиться в помещении, нужно не просто обеспечить доступ свежего воздуха приемлемой температуры, но и определить скорость его движения. Никому из людей не нравится сквозняк, и все реагируют даже на незначительные перемены в скорости перемещения воздушных масс. Вот тут и начинаются отличия, когда используется естественная вытяжная вентиляция или ее механическое устройство.

Основным признаком, влияющим на выбор системы вентиляции, является скорость передвижения воздушного потока:

• для механической – от 3 до 5 м3/с;
• для естественной – менее 1 м3/с.

Естественно, что чем ниже скорость, тем комфортнее человеку. Но возникает одна проблема, для решения которой и была создана приточно-вытяжная вентиляция, то есть механическая система. Дело обстоит так, что при маленькой скорости движения для обеспечения нужного объема притока воздуха для создания естественной вентиляции необходимо использовать отверстия гораздо большего диаметра. Для механической вентиляционной системы эта проблема решается за счет создания искусственного давления. Таким образом, для перемещения воздуха требуется гораздо меньшее сечение отверстия.

Естественная вентиляция, несомненно, является предпочтительнее, однако, в силу конструктивных особенностей, создать ее правильно часто не представляется возможным, потому как невозможно выполнить такие отверстия в стенах, не нарушив строительных норм. Поэтому в многоквартирных домах и зданиях больших размеров используется механическая вентиляция.

Дом с естественной вентиляцией

Проектирование обеих систем осуществляется таким образом, чтобы приток воздуха всегда был естественным, а отток в зависимости от выбранной системы. Необходимо, чтобы даже при закрытых дверях, помещения между собой были соединены, и воздух мог беспрепятственно циркулировать. Для этого необходимо в дверном полотне предусмотреть передаточные решетки или оставить расстояние от двери до пола не менее 20 мм.

Виды приточного оборудования и способы его установки

Вытяжная вентиляция дома формируется из систем притока и оттока воздушных масс. Приток воздуха в дом, как уже упоминалось, осуществляется естественным путем. Для этого используется как элементарное проветривание и открытие окон, так и установка специальных передаточных устройств.

До повсеместного монтажа пластиковых окон, самым главным поставщиком воздуха были деревянные оконные системы. Кроме того, дома строятся таким образом, чтобы воздух проникал через стены, коммуникации и прочие устройства. Если данных “поставщиков” воздуха недостаточно, то используют дополнительные передаточные устройства для вентиляции помещения:

1. вентиляционные отверстия в пластиковых окнах;
2. клапаны фильтрации воздуха;
3. пристеночные клапаны за или около радиатора;
4. всасывающие вентиляторы.

Функционирование вентиляционной системы

Полное обновление воздуха в комнате при установке пластиковых окон в режим проветривания достигается за период до 75 мин (в зависимости от размеров помещения). При этом, процесс проветривания в зимний период сопровождается образованием наледи на резиновых поверхностях и конденсата на самих окнах. Поэтому в современных системах используются дополнительные устройства притока воздуха. Вентиляционные щели в пластиковых окнах можно заказать одновременно с их изготовлением, на уже установленные пластиковые окна их установить невозможно.

Для решения проблемы зачастую производят монтаж пристеночных заслонок или клапанов инфильтрации. Они устанавливаются возле оконных блоков в стены таким образом, чтобы проникающий воздух мог нагреваться от радиатора, и сам клапан можно было замаскировать шторой.

В местностях с суровыми зимами можно осуществлять установку заслонок сразу за радиатором, чтобы при проникновении воздуха в помещение, он успевал нагреться до приемлемой температуры. К тому же это решит проблемы с маскировкой устройства. Пропускная способность большинства клапанов варьируется в пределах 50 – 100 м3/ч, что прекрасно обеспечивает помещения свежим воздухом.

Вытяжная вентиляция в помещении

Устройство вытяжной вентиляции подразумевает монтаж вентиляционных приборов и самой вентиляционной системы. К оборудованию относятся непосредственно приборы: воздушные клапаны, шумоглушители, вентиляторы и прочее. Систему вентиляции составляют воздухораспределительные приборы и оборудование.

Приточно-вытяжная установка

При строительстве любого дома, частного или многоквартирного, проектом предусмотрено создание специальных шахт, которые выполняются из кирпичной кладки. В частных домах также используют приставные шахты.

Устраивается система таким образом, чтобы самое “загрязненное” в отношении воздуха помещение – санузел и кухня, было в системе вентиляции последним. Если размеров сечения отверстий вытяжной вентиляции достаточно для естественного оттока воздуха, то в установке дополнительного оборудования нет необходимости. Если начинать строительство частного дома с фундамента и правильно спроектировать систему обновления воздуха, то вытяжной клапан вентиляции просто закрывают специальными решетками.

Существует множество различных конфигураций таких клапанов, в том числе с возможностью регулировки выходных отверстий. При установке устройств необходимо подобрать такой клапан, который бы отвечал параметрам вашей системы. Так как клапаны, используемые для естественной вентиляции, не совсем способны справиться с искусственными вытяжными системами.

Вытяжная вентиляция в квартире использует дополнительное оборудование принудительного воздухообмена, например, вентиляторы в санузлах. Такие вентиляторы устанавливаются непосредственно на вытяжку или на подвесной потолок. Их включение осуществляется одновременно с включением электричества в помещении. При этом происходит небольшая задержка (не более 50 сек).

Для кухни устройство принудительной вентиляции представлено в виде кухонной вытяжки. Ее, так же как и вентилятор в санузел, можно установить своими руками. Помимо улучшения воздухообмена, кухонная вытяжка также удаляет копоть и неприятные запахи, возникающие в процессе приготовления пищи.

Приточно-вытяжная вентиляция полностью механическая и имеет один огромный недостаток – увеличение расходов на обогрев помещения. При этом на приток воздуха устанавливается нагнетающее оборудование, например, вентилятор, который забирает воздух с улицы и заводит его в дом. Напомним, что установка и использование систем естественного притока воздуха возможна на стадии строительства или капитального ремонта.

Нагнетающее устройство очень часто располагается на балконах и лоджиях. Оно поставляет свежий воздух в помещение. Но его обогрев в холодные периоды времени происходит за счет внутренних тепловых источников – батарей отопления, в результате, расходы на обогрев увеличиваются. Помимо этого, в процессе удаления, воздух покидает помещение нагретым, то есть вы, используя такую систему нерационально, фактически нагреваете помещение. Для того, что сократить потери энергоресурсов, используются системы с рекуперацией.

Вентиляционная система с рекуперацией

Система с рекуперацией – это система, в которой предусмотрен тепловой обмен между поступающими и уходящими воздушными массами. Иными словами, воздух в такой системе греет сам себя. Организован данный процесс посредством использования соответствующего оборудования.

В системе используется рекуперативный блок, в котором восходящие и нисходящие потоки воздуха пересекаются, в результате чего происходит теплообмен. Таким образом, тепло в помещение возвращает сам воздух.

Блоку присущи все функции приточного вентилятора. Однако, устройство спроектировано таким образом, что кроме теплового обмена ничего – никакие запахи, загрязнения и пыль, не передаются.

Такая система вентиляции стоит существенно дороже, чем приточно-вытяжной аналог. Однако она оправдает вложенные усилия и средства с момента начала своей работы. Так как средняя экономия на энергоресурсах составит 60%. К тому же систему можно дооборудовать блоком автоматического контроля, который будет следить за атмосферой в помещении и подскажет, когда нужно заменить фильтры и прочие комплектующие.

oventilyatsii.ru
