Фундаменты. Монолитная железобетонная плита — преимущества, применение, этапы монтажа

Данный тип фундамента считается одним из самых надежных и практичных. Он представляет собой сплошную монолитную плиту из армированного железобетона, которая возводится под всей площадью будущего строения. Монолитное плитное основание является практически универсальным, отличается высокой несущей способностью, равномерным распределением нагрузок и способностью выдерживать без деформации смещение грунта.

Характеристики

  • Грунт: любой, в том числе со слабыми несущими характеристиками.
    Противопоказание — ярко выраженный уклон.
  • Материал (вес) стен: любой.
  • Несущая способность: 6,0 МПа.
  • Гидроизоляция: обмазочная битумная и двойная наплавляемая рулонная. Если вода не агрессивна к бетону, то допускается выполнение только отсечной двойной гидроизоляции сверху фундаментной плиты.
  • Арматурный каркас: арматура AIII(d10-d20), шаг 150х150-:-200х200 мм.
  • Класс бетона B25, толщина 300 мм.

*Видео с канала Youtube ForumHouseTV

Применение

Остановить свой выбор на таком фундаменте стоит, в случае:

  • Болотистой местности, наличия в непосредственной близости водоема или русла реки, высоком уровне подземных вод.
  • Большого веса строения. Например, если дом строится из полнотелого кирпича с использованием монолитных ж/б перекрытий.
  • Сложной геометрии здания с неравномерным распределением нагрузок. Например, наличия отдельных «крыльев» здания для гаража, бассейна.

Важно. Фундамент типа «плита» нельзя устраивать на участках с выраженным уклоном и пластичными грунтами. Это может привезти к «оползанию» строения.

Преимущества

Высокая несущая способность – главное достоинство конструкции данного типа. Благодаря большой площади опирания фундамент способен обеспечить устойчивость даже очень тяжелого строения на слабых и пучинистых грунтах. При колебаниях почвы монолитная ж/б плита плавно «дрейфует» на песчано-гравийной подушке, обеспечивая высокую надежность и целостность сооружения.

Стойкость к сильным деформациям и прогибам.

Вариативность конфигурации дома – подобное основание может быть возведено для коттеджей любой геометрической формы.

Этапы монтажа фундамента

1. Земляные работы. Экскаватором или вручную разрабатывается котлован. В случае присутствия в нем воды, выполняются работы по водоотведению (осушению) котлована. Глубина разработки зависит от рельефа участка, толщины песчаной и щебеночной подготовок, уровня пола первого этажа относительно земли.

Обычно глубина котлована составляет около 1 м: 150-200 мм – щебеночная подготовка, 250-400 мм песчаная подготовка, 100 мм – подбетонка, 30 мм – защитная стяжка гидроизоляции, 100 мм – утеплитель (он также может быть сверху плиты), 300 мм – сама фундаментная плита.

2. Устройство песчано-гравийной подушки с обязательной трамбовкой. Нижним слоем по всему периметру котлована укладывается гравийный щебень, как правило, фракции 20-40. Сверху песчаный слой. Трамбовка выполняется виброплитой. В «домашних» условиях ее можно заменить на самодельную «т-образную» перевернутую конструкцию в виде деревянной доски с ручкой. Дополнительно песок можно пролить водой. Это позволит утрамбовать его до плотности 96-98%.

3. Сплошная бетонная не армированная подготовка (подбетонка). Толщина 80-100 мм. Представляет из себя неармированную стяжку. Выполняется из бетона низких марок (B7.5-B.15). Периметр подбетонки должен на 0,5-1м выходить за периметр фундаментной плиты.

4. Устройство гидроизоляции. Рулонный материал (гидростеклоизол) типа Техноэласт ЭПП укладывается с нахлестом не менее 10 см в два слоя. После монтажа фундаментной плиты края гидростеклоизола заворачиваются на плиту с нахлестом не мене 0,5 м. Боковые поверхности будущей фундаментной плиты и нахлесты гидростеклоизола обрабатываются обмазочной гидроизоляцией (горячий битум).

5. Защитная стяжка гидроизоляции. Чтобы при армировании плиты не повредить гидроизоляцию ее защищают цементно-песчаной стяжкой 30 мм.

6. Армирование плиты выполняется из рефленой арматуры (А3) различного сечения, (чаще всего 12-14 мм), которая связывается в пространственный каркас. Арматурный каркас представляет из себя два слоя (нижнее армирование и верхнее армирование) с шагом сетки 15-20 см. Усиление каркаса выполняется за счет более частого шага сетки или увеличения диаметра арматуры. Защитный слой бетона (расстояние между арматурой и поверхностью бетона) должен быть не менее 2 см. Для соблюдения данного требования нижний слой арматуры выставляется на специальных пластиковых подставках (фиксаторы). Нахлест стержней арматуры составляет не менее 40 диаметров.

7. Выставление опалубки. Выполняется из досок толщиной не менее 30 мм, дополнительно примерно каждые 1,5 метра выставляются подпорки (один конец в землю, другой в опалубку). Высота опалубки должна на 7-10 см превышать верхнюю отметку фундаментной плиты.

8. Бетонирование. Выполняется из бетона марки не ниже М300 (B22.5). В процессе укладки бетон обязательно трамбуется с помощью вибротрамбовки или в «домашних» условиях с помощью ручного «взбалтывания», например, арматурой. Если температура на улице превышает 25С, рекомендует проливать бетон водой в течение суток.

Особенности

При устройстве монолитной ж/б плиты следует помнить о том, что:

  • нельзя проводить работы на промороженных грунтах;
  • заливка бетона должна осуществляться единовременно (перерыв между заливками бетонных «автомиксеров» не более 2 часов) – в противном случае уменьшается несущая способность фундамента.

При соблюдении всех условий получается надежная монолитная фундаментная плита.

Недостатки

Одним из минусов такого фундамента является достаточно высокая стоимость. Однако стоит учесть, что, несмотря на более высокие расходы, при устройстве монолитных фундаментных плит не требуется узкоспециализированное оборудование, а за счет простоты конструкции меньше вероятность ошибки при производстве работ.

Железобетонная монолитная плита фундамента: виды и процесс установки

Тем, кто собирается заняться строительством дачного домика или гаража, нужно учесть, что основания под них могут быть самыми разнообразными. Монолитная железобетонная плита – наиболее простая, финансово малозатратная модель основы постройки. Она покрывает всю площадь под возводимым сооружением. Применяют монолитную плиту при строительстве гаражей, маленьких кирпичных, деревянных зданий, состоящих из одного этажа.

Основание из монолитных железобетонных плит многофункциональное, крепкое, имеет долгий срок эксплуатации. На него не влияют климатические условия, процессы, происходящие в грунте, оно не дает осадки и поэтому может быть применено на разнообразных видах почв.

Что собой представляет?

Железобетонные плиты фундаментов представляют собой литую конструкцию из цементно-песчаной смеси, которая залита в одной плоскости. Такие фундаменты занимают всю площадь под возводимым сооружением. На первый взгляд кажется, что укладывать такое количество раствора не экономно, однако прочность получившейся конструкции оправдывает расходные материалы. Как и другим строительным элементам, монолитному фундаменту из железобетона присущи как достоинства, так и недостатки.

Вернуться к оглавлению

Преимущества

Преимущества монолитного железобетонного фундамента:

  • возможность установки на любых грунтах за счет имеющейся плавающей платформы, которая исключает возможные передвижения грунта, не нанося при этом ущерб сооружениям;
  • при работе с монолитной плитой имеется возможность установки теплого пола, что позволяет сэкономить на дополнительном отоплении помещения;
  • обладает высокой стойкостью к большим нагрузкам и может выдержать различные массы транспортных средств;
  • конструкции, построенные на монолитной железобетонной плите, не поддаются воздействию высоколежащим грунтовым водам;
  • при работе с монолитными фундаментами из железобетона не возникает трудностей, а значит, монтаж можно провести собственноручно;
  • не требует дополнительных работ с полом, а разу предоставляет возможность переходить к отделочным работам;
  • экономия средств за счет долголетия конструкции, которая не требует постоянного ремонта;
  • отсутствует необходимость в рытье глубоких траншей, за счет возможности плиты равномерно распределять нагрузки на грунт;
  • монолитным плитам присуща прочность и надежность;
  • выступает барьером от проникновения насекомых или грызунов в помещение через пол.
Вернуться к оглавлению

Недостатки

Железобетонный монолитный фундамент имеет следующие недостатки:

  • Ограничения по монтажу. При работе с монолитным фундаментом из железобетона следует учитывать температуру воздуха, которая не должна опускаться ниже пятнадцати градусов по Цельсию. Таким образом, укладку раствора следует проводить в теплое время года, тогда смесь даст ожидаемый результат и не снизит долговечность и прочность.
  • Первоначальные расходы на материалы обойдутся дорого, но уже спустя несколько лет этот недостаток напомнит о себе с обратной стороны.
Вернуться к оглавлению

Виды

Монолитные железобетонные плиты подразделяются на следующие виды. В зависимости от области применения используются для возведения:

  • дорог;
  • плит перекрытий;
  • фундаментов.

Плиты также бывают плоские и ребристые.

Вернуться к оглавлению

Плоская

Плита плоская – популярный вид фундамента, не содержит в себе дополнительных выступов и имеет вид плоской подошвы.  Используют плоские плиты для перекрытий жилых и общественных сооружений, которые принимают на себя распределенную нагрузку по всей площади основания. Изготавливают плиты из бетонного раствора и армирующей сетки. Отличительной особенностью плоских плит является высокое качество, прочность и долговечность.

Вернуться к оглавлению

Ребристая

Плиты с ребристой структурой используются для строительства несущих конструкций или других промышленных сооружений. Отличаются ребристые плиты своей небольшой толщиной и возможностью переносить несущую способность плит на ребра изделия. Ребра плиты упрочняют возводимую конструкцию, но и усложняют строительный процесс. Собственноручное возведение плитного ребристого фундамента заключается в дополнительном рытье траншей. Образовавшиеся пустоты между рельефными изгибами засыпают щебнем и песком.

Вернуться к оглавлению

Процесс установки

Этапы строительства железобетонной плиты.

Устанавливая монолитное основание, используют следующие инструменты и материалы:

  • вибратор для уплотнения бетонного раствора;
  • ведра;
  • миксер для приготовления раствора или бетономешалка;
  • лопата;
  • строительный уровень;
  • веревка;
  • колышки;
  • деревянные доски для возведения опалубки;
  • армирующая сетка;
  • песок;
  • цемент;
  • щебень;
  • вода.

Процесс установки включает в себя следующие этапы:

  • выбор места под устройство фундамента;
  • расчет параметров участка и выбор типа армирования;
  • проводят геологический разрез почвы;
  • вычисляют габариты будущей конструкции;
  • проводят рытье котлована;
  • укладывают песчаную и гравийную подушку;
  • при необходимости укладывают слой гидроизоляции;
  • устанавливают опалубку;
  • укрепляют конструкцию армирующей сеткой;
  • выполняют бетонирование;
  • оставляют залитый раствор до полного его высыхания на 28 дней.
Вернуться к оглавлению

Подготовка

Монтаж железобетонной монолитной плиты начинается с подготовки основания. Для этого нужно избавиться от растений, сняв при этом верхний слой почвы с корнями растительности. Далее убирают мусор и другие лишние элементы, мешающие рабочему процессу.

После очистки строительного участка проводят разметку под будущую конструкцию и роют траншею. Вырытый котлован следует разровнять измерительными приборами и разравнивающими материалами, в качестве которых выступают песок и гравий. После выравнивая углубления песчано-гравийной подушкой, подготавливают материалы для монтажа опалубки, укладки армирующей сетки и заливки раствора.

Вернуться к оглавлению

Расчистка территории

Работы по установке плитного фундамента начинаются с расчистки территории. Для этого убирается верхний пласт грунта, который содержит растительность и корни. Снять такой слой можно бульдозером. В зависимости от свойств грунта, веса планируемой постройки, толщина монолитной основы может быть от 15 сантиметров до 40. Рабочий участок следует очистить от мусора и лишних инструментов и материалов. Инвентарь следует сложить в одном месте неподалеку от строительного участка таким образом, чтобы он не мешал дальнейшим работам и в то же время был под рукой.

Вернуться к оглавлению

Разметка

После подготовки участка приступают к его разметке. Разметку осуществляют забитыми колышками, которые соединяют между собой веревкой. При разметке участка важно соблюдать ровность сторон и центральных точек пересечения, которые проверяют как вручную, так и с применением нивелира.

Вернуться к оглавлению

Создание площадки

Подготовка участка к заливке фундамента.

После того как строительный участок очищен и размечен, приступают к созданию площадки путем рытья котлована. Роют котлован на глубину пятнадцать сантиметров и на его дно высыпают слой щебня и песка, образуя подушку. Щебень выбирают средней фракции, засыпают им дно и утрамбовывают обрезком бревна. Слой щебня покрывают песком и поливают водой. Песок следует тщательно утрамбовать. Далее выравнивают поверхность строительным уровнем до тех пор, пока не исчезнут уклоны.

Вернуться к оглавлению

Устройство опалубки

После укладки подушки из гравия и песка приступают к монтажу деревянной опалубки. Используют деревянные доски, которые устанавливают углом и крепят саморезами. Периодически проверяют горизонтальность конструкции с помощью строительного уровня.

Вернуться к оглавлению

Рабочий процесс

Процесс возведения железобетонного монолитного фундамента включает в себя работы по укладке гидроизолирующего слоя, армирующей сетки, которая усилит прочность в фундаменте и заливку раствора.  При необходимости прокладывают слой теплоизоляции с помощью пенополистирола.

Вернуться к оглавлению

Гидроизоляция

Перед возведением зданий и сооружений их рекомендуют изолировать от проникновения влаги, которая отрицательно сказывается на продолжительности срока службы постройки и его качественных характеристиках. Для гидроизоляции берут материал-рубероид и наклеивают полосами на стены и поверхность конструкции. Гидроизоляцию следует проводить в 2 слоя, укладывая при этом ленты рубероида внахлест.

Вернуться к оглавлению

Армирование

После установки опалубки и гидроизолирующего слоя приступают к укладке арматуры. Монолитную плиту армируют сеткой в два яруса. Стальные прутья соединяют между собой сварочным аппаратом или вязальной проволокой. Внутри опалубки вбивают арматурную конструкцию на нужную глубину и привязывают к ним сверху продольные линии арматурной сетки.

Вернуться к оглавлению

Заливка

Бетонирование основы должно осуществляться беспрерывно. Бетон используют марки не ниже 250. Приготовленный бетонный раствор подают по лотку в начальный дальний край плиты, постепенно переходя к ближнему. В процессе бетонирования раствор уплотняют, это позволит избавиться от пузырьков воздуха и сделать бетонный раствор с высокими прочностными характеристиками. Бетонную смесь можно изготовить собственноручно, однако на это потребуется больше времени и усилий. После того как раствор уложен, ему следует обеспечить оптимальные условия застывания.

Вернуться к оглавлению

Заключение

Применение монолитной железобетонной плиты актуально при возведении одноэтажных домов, гаражей и других сооружений с небольшой площадью на слабонесущих грунтах. Установка монолитной плиты подразумевает заполнение всей площади фундамента, что повышает прочность и надежность возводимой конструкции.

Несмотря на высокую стоимость сооружения, сложности при его возведении не возникают.

Монолитная железобетонная плита фундамента (Устройство)

Фундаменты под современные строения бывают разных типов. Каждый тип предназначается для сооружения строений с определенными характеристиками и схемой размещения. Подбираются фундаменты, учитывая текущий ГОСТ, СНИП, технические справочники и конструктивные особенности здания.

Устройство монолитной фундаментной плиты

Между тем существуют практически универсальные образцы оснований, которые в равной степени подходят для большинства зданий.

Особенности и назначение

Железобетонный фундамент – это конструкция, с которой в абсолютном большинстве случаев начинают строительство любого дома. Железобетон строители избрали из-за его исключительной прочности, возможности прекрасно работать на сжатие, при сравнительно низкой стоимости.

Недостатки бетона убираются армированием арматурной сеткой и добавлением специальных наполнителей.

Железобетонные фундаменты можно строить по нескольким типовым образцам. Например, железобетонный столбчатый фундамент собирается из заглубленных в землю столбов, которые связывают с помощью обвязывающих поясов из балок.

Столбчатый фундамент довольно экономен и подходит для рыхлых грунтов, но серьезной нагрузки не выдерживает.

Ленточный фундамент тоже чрезвычайно популярен. Его собирают из монолитных блоков, что формируют подушку и тело фундамента. Также часто архитекторы отдают предпочтение использованию сборных блоков, или комбинированию бетонных блоков с заливкой монолита.

Если использовать ГОСТ и СНИП на железобетонные конструкции, то можно отметить тот факт, что ленточные фундаменты идеально подходят для работы с бескаркасными строениями, у которых вся нагрузка передается через несущие стены.

Популярны также и свайные сборные основания, в основе которых лежат буронабивные колонны или сваи, как их именуют строители. Текущий ГОСТ и СНИП по свайным фундаментам отдает им предпочтение в деле обустройства сравнительно легких зданий на нестабильных грунтах.

Читайте также: какими бывают опалубки для колонн?

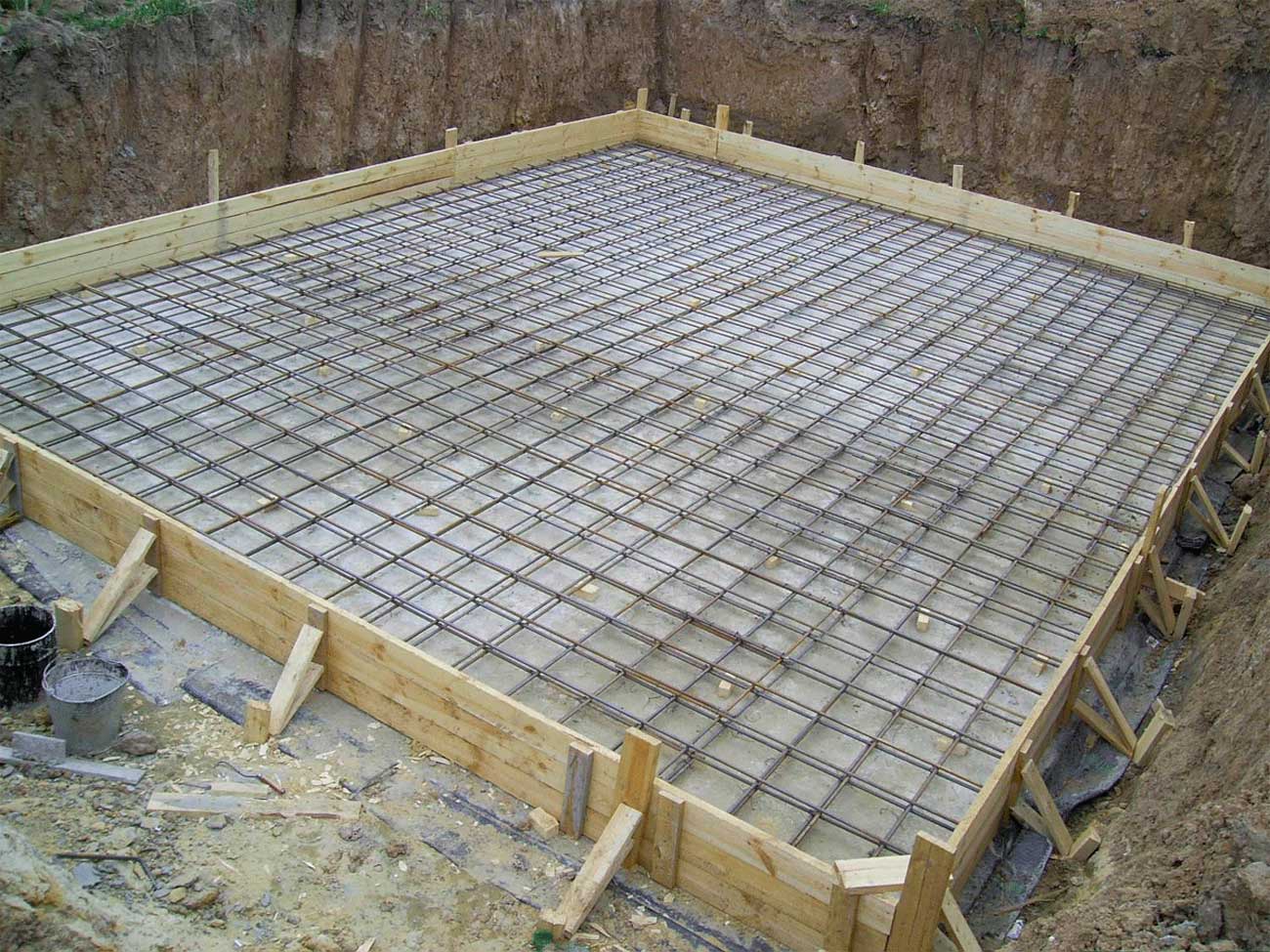

Армирование фундаментной монолитной плиты

Но ни один из вышеперечисленных образцов не сравнится по своей популярности с созданием плоских монолитных плит. Плитный фундамент отличается исключительной простотой в исполнении, но при этом и довольно серьезной трудоемкостью.

Эти два, казалось бы, не сочетающихся свойства ,тем не менее присутствуют у плоских плитных (цельных) фундаментов. А все благодаря тому, что их устройство имеет определенные отличия.

Устройство плоских монолитных или сборных фундаментов не предусматривает использования в них блоков, свай или столбов. Весь фундамент состоит из единой цельной плиты с армированным каркасом.

Как вы сами понимаете, обычная монолитная железобетонная плита создается по довольно простой технологии. Достаточно просто оценить ГОСТ и СНИП, а также собрать нагрузки со здания. ГОСТ необходимо применять определенный. Лучше узнать конкретный номер.

В данном случае подойдет ГОСТ 52086-2003. Впрочем, даже ГОСТ более старого образца тоже подойдет. СНИП же необходимо использовать по номеру 52-01-2003. Это СНИП с названием «Бетонные и железобетонные конструкции», в котором указаны все правила по их обустройству, армированию, заливке, толщине защитного слоя и т.д.

Всю информацию, что дает вам актуальный СНИП и ГОСТ нужно учитывать в обязательном порядке. Причем узнать там можно практически все, что требуется для работы. Даже необходимую толщину листа опалубки и распорок.

Поработать над непосредственным исполнением плиты вам придется порядочно. А все потому, что объемы работы по созданию монолитных фундаментных плит считаются самыми внушительными, особенно если брать в сравнении столбчатые, свайные или даже ленточные основания.

Читайте также: как устроен фундамент шведская плита и в чем его плюсы?

Сама плита будет иметь толщину от 15 до 50 сантиметров. Ее габариты не могут быть меньше габаритов дома. А средний дом, если обратиться к статистике, имеет размеры от 10×6 метров. При этом все пространство плиты нужно армировать, и очень серьезно.

Схема устройства монолитной фундаментной плиты

Под сам фундамент еще устраивается гравийная и песчаная подготовка толщиной минимум в 50 см. Из этого следует, что под возведение плитного фундамента необходимо вырыть котлован довольно внушительных размеров, а затем еще и наполовину засыпать его галькой.

Совершенно очевидно, что возводя ленточные или свайные фундаменты, времени и ресурсов вам придется потратить намного меньше.

Читайте также: преимущества и особенности обустройства фундаментов мелкого заложения.

В чем же преимущество оснований такого типа? Все очень просто. Плотная монолитная плита дает строению чрезвычайную устойчивость.

Во-первых, она стабилизирует дом и устраняет возможность его просадки. Появление трещин или других подобных проблем тоже практически исключено. В Европе даже небоскребы часто возводят на фундаментной подушке из цельной плиты.

Во-вторых, и это самый важный момент, такой фундамент подходит для абсолютно всех типов грунтов. Даже самых сыпучих и хлипких. В наихудших условиях дом просто просядет в одном месте или углубится по всему периметру. Но конструкции останутся целыми и будут оказывать сопротивление до последнего.

Это возможно благодаря тому, как оборудовано устройство плиты. За счет ее огромной площади и равномерности распределения нагрузки, плита способна хорошо держаться на любой поверхности, так как давление от дома размазывается по большой площади. Применяются здесь элементарные законы физики.

Аналогичные свойства могут наблюдать любители горнолыжного спорта. Если человек своей ногой встанет на глубокий снег, то тут же провалится.

Но стоя на лыжах, он сможет выполнять куда более серьезные манипуляции без страха провалиться. А все потому, что нагрузка от его веса распределена по всей площади лыж, которые в 5-8 раз больше площади человеческой стопы.

к оглавлению ↑

Виды и отличия цельных фундаментов

Существует два вида цельных фундаментов. Но для начала учтем их разновидности в плане технологии постройки. По этому параметру их делят на:

  • Монолитные;
  • Сборные.

Монолитные фундаменты предпочтительнее, так как имеют повышенную прочность. В них не используются отдельные блоки или элементы, а вся плита заливается за сутки. Что, стоит заметить, налагает определенные неудобства.

Так, если блоки и плиты сборного типа можно устанавливать понемногу и в течение длительного времени, то монолитные фундаменты своими руками заливают за один присест. Разделять этот процесс нельзя, так как такие действия чреваты появлением трещин в местах встречи растворов разной давности.

Сборные цельные фундаменты собирают из блоков или плит. Чаще всего используется их комбинация. Например, грани основания формируют блоки, а ее тело собирается из готовых железобетонных плит. Бывает и по-другому. Когда блоки вообще не применяются, а вместо них на гранях заливают обвязывающий армированный пояс.

Поверх плит также часто заливают стабилизирующий каркас толщиной минимум в 5 сантиметров. Однако сборные цельные фундаменты слабее монолитных, и это нужно учитывать.

Устройство цельных фундаментов в виде плит тоже имеет свои особенности. По типу конструкции их делят на:

  • Стандартные плитные;
  • С нижним стабилизирующим поясом из блоков.

В первом случае мы имеем дело с простейшим фундаментом, чье устройство представляет собой обычную плиту, что установлена на гравийную подготовку.

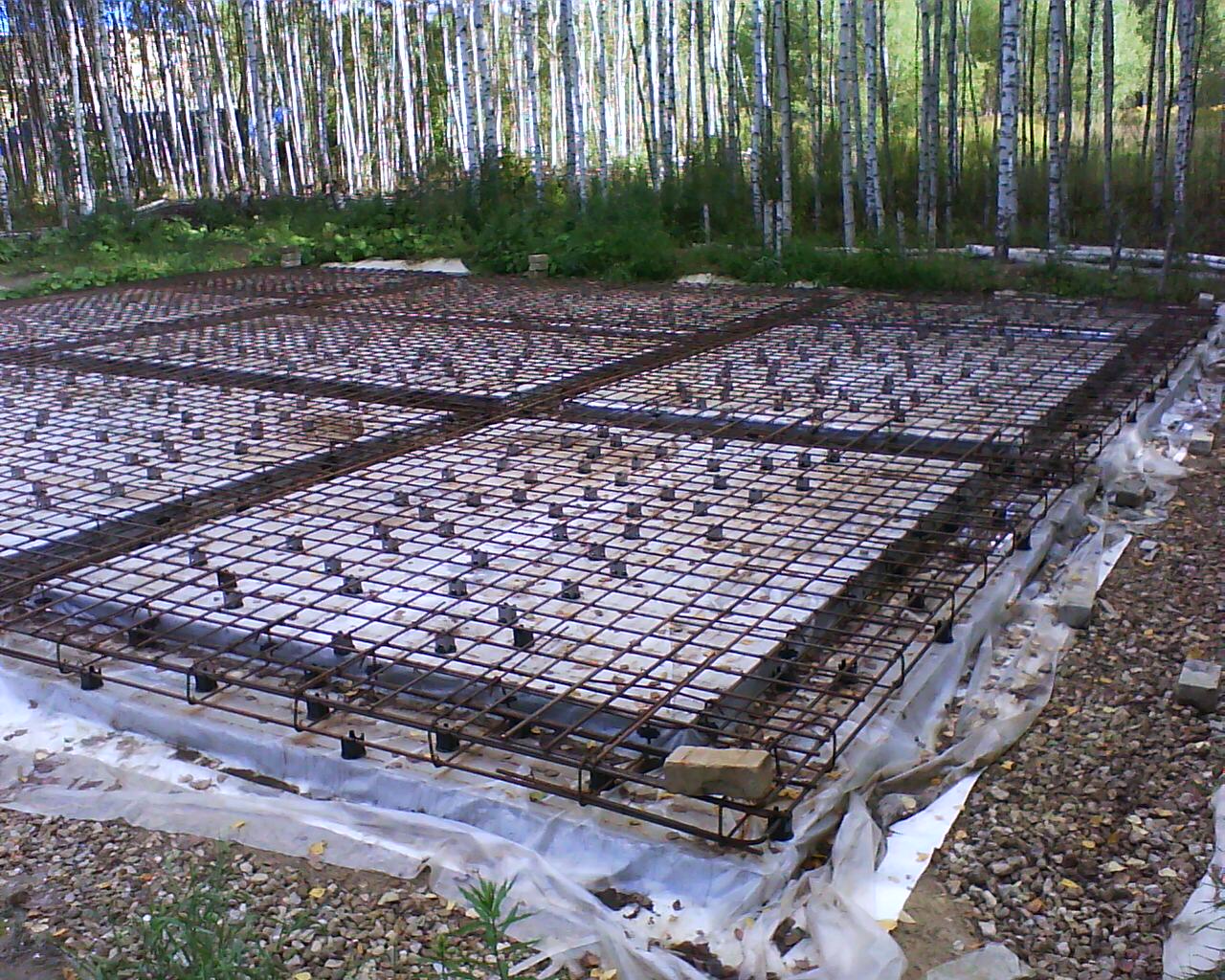

Нижняя арматурная сетка монолитной плиты, на самодельных деревянных подставках

Второй вариант уже больше напоминает ленточный тип фундамента, но только частично. В нем из блоков и цельного монолита выливают своеобразную ограждающую конструкцию. Здесь блоки играют роль стабилизатора и подушки фундамента.

Если посмотреть на нее со стороны или в разрезе, то форма будет напоминать перевернутую чашу или емкость, в которой обвязывающие блоки являются гранями, а плита поддоном.

Такая конструкция популярна в Европе, за счет увеличения стабильности здания и придания ему повышенной прочности. Но и времени на создание плит такого типа придется потратить больше.

к оглавлению ↑

Технология обустройства

Как мы уже упоминали выше, строить плитный фундамент сложнее, чем создавать ленточный из сборных блоков или монолита. Сложнее он в плане трудоемкости, необходимости заливать всю конструкцию сразу, а также необходимости тратить много времени на рытье крупного котлована.

Причем если плитный фундамент использует дополнительные блоки или грани под непосредственно плитой, то объем работы только увеличится.

Не стоит забывать и про стоимость используемых материалов. Именно в плитных основаниях используется больше всего бетона и особенно арматуры.

Впрочем, после его постройки вы забудете обо всех проблемах и неудобствах. Ведь на такие фундаменты можно опирать что угодно: колонны, стены, балки и т.д.

При постройке настоятельно рекомендуется использовать актуальный СНИП и заглядывать в ГОСТ. Это поможет вам избежать большинства элементарных ошибок. Особенно полезно так действовать тем, кто решил создавать фундамент своими руками.

Непосредственно технология создания цельных плитных оснований выглядит следующим образом.

Выравнивание бетонного раствора при заливке опалубки монолитной плиты

Этапы работы:

  1. Выбираем место под фундамент, рассчитываем его параметры, тип армирования и т.д.
  2. Выполняем геологический разрез почвы, определяем точные габариты конструкции.
  3. Раскапываем котлован.
  4. Вынимаем основную часть глины и грунта, заменяем ее гравийной подушкой и песчаной подстилкой.
  5. При необходимости и в согласовании с проектом стелим на подушку геотекстиль или слой гидроизоляции.
  6. Формируем опалубку из досок и балок для опалубки.
  7. Собираем и монтируем арматурный каркас.
  8. Заливаем конструкцию бетоном.
  9. Ждем неделю, пока бетон не схватится, и по нему можно будет ходить. Еще примерно 20 дней рекомендуется ждать до начала возведения несущих конструкций.

Если используется фундамент с нижней обвязкой. То для его возведения могут брать сборные бетонные блоки или заливать монолит. В таком случае сначала будут делать каркас пояса, и копать под них котлован. Затем зальют все бетоном, а после этого уже займутся созданием самой плиты.

Арматурный каркас плиты создается по стандартной схеме. Снизу располагаем арматуру диаметром от 15 мм. Укладываем ее крест-накрест с шагом в 15-20 см. Чем больше шаг, тем слабее будет плита.

Верхняя сетка, в отличие от технологии формирования плит перекрытий, делается цельной и по своей схеме практически полностью повторяет схему нижней. Только здесь шаг может быть чуть больше, а диаметр рабочих стержней будет равняться 8-14 мм.

Верхнюю сетку монтируют на специальные удерживающие хомуты и подставки. Нижняя стоит на фиксаторах для арматурных каркасов. Под нижней сеткой должно быть не меньше чем 3-5 см защитного слоя бетона. Это предотвратит возможные случаи появления коррозии металлов.

к оглавлению ↑

Создание монолитной фундаментной плиты (видео)



Монолитная железобетонная плита фундамента — процесс устройства и стоимость

Надежным и прочным основаниям под здание является монолитная железобетонная плита фундамента, которая отличается высокими прочностными показателями и надежностью. Данная технология стала популярной сравнительно недавно, но выполнить укладку материалов в соответствии со всеми требованиями и правилами могут только специалисты. Большие объемы бетона и трудоемкость являются главными препятствием для самостоятельной реализации возведения монолитного основания. Главное преимущество заключается в применении не заглубленного типа фундамента и возможности возведения на сложных грунтах.

Что такое монолитная железобетонная плита фундамента

Это ровная железобетонная площадка толщина, которой полностью зависит от массы возводимого строения, поэтому может варьировать от 10 см до 100 см и более. Но не стоит делать высоту основания меньше 10 см, так как в тонком слое под воздействием сильных нагрузок появляются трещины и расколы, что обязательно приведет к полному разрушению фундамента, а в последствие и всего строения.

Внутри монолитной конструкции размещается арматурный каркас, который предназначен увеличивать прочность площадки и создавать сопротивление нагрузкам, а также не подвергаться снизу пучинистости грунта.

Поэтапный процесс устройства фундамента «монолитная железобетонная плита»

Процесс устройства фундамента «монолитная железобетонная плита» состоит из таких этапов:

  1. Любое строительство начинается с подготовки рабочей площадки, которой предусматривается снятие травяного покрова.
  2. Роется небольшой котлован в соответствии с параметрами дома, но с небольшим запасом, примерно по 10 см с каждой стороны.
  3. По всему периметру устанавливается опалубка, которую необходимо слегка смочить водой.
  4. На дно котлована засыпается песок, разравнивается и хорошо утрамбовывается. Слой песчаной «подушки» должен иметь толщину до 10 см.
  5. Для защиты от воздействия воды разного происхождения (паводки, осадки или грунтовые воды) проводятся гидроизоляционные работы.
  6. На подготовленную поверхность монтируется арматурный каркас (толщина арматуры 10-15 мм). Каркасная конструкция состоит из нижних и верхних сеток, которые прочно связываются между собой, расстояние между прутьями 25-30 см. А так как на плиту со всех сторон воздействуют колоссальные нагрузки, именно от ее качества зависят прочностные характеристики монолитного основания. Для каркасной конструкции выбирается арматура ребристая, которая имеет хорошие адгезийные свойства с бетоном.
  7. Заливка бетона является самой объемной и трудоемкой процедурой, поэтому она выполняется бригадным способом. Как правило, раствор подвозится на строительный участок машинами-миксерами, в которых качество бетона намного выше, чем при замешивании вручную. Кроме этого значительно повышается производительность, ускоряется весь рабочий процесс и сокращаются сроки строительства.
  8. Из залитого слоя бетона необходимо удалить воздух. Делается это для того, чтобы твердеющий материал как можно лучше уплотнился, и в нем не было воздушных прослоек, которые могут со временем привести к разрушениям основания. Работы выполняются при помощи деревянного/металлического шеста с заостренным концом или вибратором.
  9. Когда бетон начнет схватываться, его поверхность нужно смачивать водой, такие мероприятия необходимо проводить для того чтобы он не потрескался.
  10. Завершающим этапом является снятие опалубки. Проводится эта процедура примерно через 7-10 дней в зависимости от того насколько хорошо затвердеет слой раствора, а время его застывания непосредственно связано с температурой окружающей среды. Хотя до полного затвердения проходит 25-36 дней.

Совет! Для того чтобы основание было прочным и надежным не стоит экономить на материалах, так как от качества выполнения зависит продолжительность эксплуатационного периода. Марка цемента не должна быть ниже М-500, а арматура должна быть новой и не иметь коррозийных образований.

Устанавливая монолитные железобетонные фундаментные плиты, обязательно нужно сделать дренажную систему, которая прокладывается по периметру фундамента. Такие мероприятия помогут избавиться от избыточной влаги и образования плесени на стенах здания. Без соответствующих знаний о том, как монтировать дренаж, не стоит заниматься этим самостоятельно, только потратится время и деньги, а результат будет нулевым.

Сколько будет стоить монолитно-железобетонное основание

На универсальный фундамент монолитная железобетонная плита цена формируется с учетом выполненных работ и материалов. В основном себестоимость любого строительного объекта зависит от стоимости материалов, их доставки на участок (транспортные расходы) и зарплаты рабочим.

На чем можно сэкономить?

Практически ни на чем. Единственным фактором, снижающим затраты возведения основания дома может стать договоренность со строительной компанией (бригадой), которая пойдет на уступки и сделает небольшую скидку. Из-за большого объема бетонных работ себестоимость строительства получается самой высокой по сравнению с другими вариантами. Учитывая этот фактор, востребованность в данном типе фундамента под дом относительно небольшая. Выигрывает данная технология только там, где нет возможности применить другую методику.

Преимущества и недостатки

Но каким бы ни был дорогим фундамент монолитная железобетонная плита, строительство имеет положительные стороны и их достаточно много.

  • В основном они связаны:с возможностью устанавливать на участках, где плохие грунты (песчаные, торфяные, пучинистые), высокая подвижность, большие нагрузки, а также на почвах с высоким уровнем грунтовых вод;
  • с высоким показателем прочности и надежности.

Недостатками данной технологии возведения являются:

  • большие затраты и объемы;
  • дороговизна.

Выводы

Перед началом строительства необходимо взвесить все «за» и «против», а также просчитать необходимые затраты, увеличив их на сумму непредвиденных расходов, которые составляют до 20 % от всей суммы.

Фундамент монолитная плита своими руками

Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см. Так выглядит в разрезе русский плитный фундаментСтроение фундаментной плиты с ребрами вниз и вверх

Технология строительства утепленной плиты

Экономия энергоносителей становится действительно актуальной темой, так что фундамент без утепления  уже мало кто строит. Любой плитный фундамент — это многослойная конструкция, а в случае с утеплением слоев еще больше. Для достижения нужного уровня качества необходимо тщательно выполнять каждый из уровней. Остановимся на каждом подробнее.

Структура фундамента монолитная плита

Подготовка основания

Размеры котлована под монолитную плиту должны быть больше самого здания, как минимум, на 1 метр. На этом участке полностью снимается плодородный грунт. Его толщина в разных регионах разная — от 20-30 см до 50 см и больше. В любом случае убирают все.

Выкопать котлован с запасом в 1 метр во все стороны

По краю котлована, чуть ниже общего уровня дна, укладываются дренажные трубы, отводящие поверхностные воды в дренажные колодцы. Эта мера необходима, чтобы стены и сам фундамент не мокли.

Полная схема фундамента монолитная плита

Дно ровняют, ямы засыпают, горбы убирают, тщательно все ровняют в уровень горизонта и уплотняют. На выровненное дно раскатывается геотекстиль. Он должен закрывать не только дно, но и  стенки. Полотна расстилаются с нахлестом, края склеиваются армированным скотчем. Геотекстиль не дает корням растений прорастать, а также предотвращает вымывание песка, который служит демпферной подушкой.

Выравнивание дна в уровень

На уложенный геотекстиль насыпают чистый песок средней зернистости. Слой песка — 20-30 см. Его насыпают тонкими слоями, равномерно распределяют и послойно трамбуют. Слой песка, который качественно можно утрамбовать ручной виброплитой — 8-10 см. Вот такими слоями и укладывают песок. Он должен также быть уложен в уровень, одинаковым слоем по всему котловану.



Песок насыпан, его надо пролить и утрамбовать

Толщину слоя можно контролировать при помощи натянутых шнуров. Их привязывают к вбитым кольям, специально сделанным опорам — скамейкам, к установленной в уровень опалубке (смотрите на фото ниже). Все шнуры должны находится в горизонтальной плоскости. Зная изначальное расстояние от дна котлована до натянутых нитей, можно определять высоту насыпанного слоя.

На утрамбованный песок насыпают щебень. Засыпают сразу весь объем, равномерно распределяя по площадке. Выровненный щебень трамбуют до высокой плотности.

Щебень засыпан, установлены закладные элементы канализации и водопровода

На этом этапе закладывают канализационные и водопроводные трубы. В уже утрамбованном щебне выкапывают канавы требуемой глубины. Они должны быть такими, чтобы вокруг закладных элементов было некоторое пространство. В канавы укладываются трубы, засыпаются песком, выравнивают, лопатой или доской песок уплотняют. Более серьезное уплотнение может привести к трещинам. Потому и укладывают трубы уже после трамбовки.

Бетонная подготовка

По периметру котлована ставят опалубку. Ее собирают обычно из доски толщиной 40 мм  или фанеры 18-21 мм. Высота опалубки для монолитной плиты — суммарная толщина оставшихся слоев. По ее краю удобно контролировать уровень бетона при заливке, потому доска должна быть обрезной. Для экономии материала, можно выставить опалубку только на подготовку. После схватывания бетона ее демонтируют и выставляют выше, используя повторно для заливки основной плиты. Но потери времени при таком подходе значительные, так что так делают далеко не всегда.

В любом случае опалубку подпирают с наружной стороны упорами и укосинами. Конструкция должна быть жесткой, чтобы выдержать массу бетона.

На утрамбованный гравий наливают слой бетона 100 мм. Это может быть бетон невысоких марок — В7,5 — В10. Бетонная подготовка будет надежной основой для укладки гидроизоляции и утеплителя, также служит для более равномерного распределения нагрузки от дома.

Залита бетонная подготовка

Гидроизоляция

Так как монолитная плита фундамента находится полностью в грунте, она нуждается в тщательной гидроизоляции. Потому обычно используют два типа материалов: обмазочную и рулонную. Основание сначала тщательно обеспыливают, потом пропитывают разведенным керосином или растворителем праймером (и бока бетонной подготовки тоже промазывают). Продается он очень густым и плохо схватывается с бетоном. В результате рулонная гидроизоляция приклеивается плохо и фундамент будет мокнуть. Разведенный он становится более текучим и проникает глубже в бетон. Свойства свои при этом почти не теряет.

При раскладке рулонной гидроизоляции, ее выпускают за пределы фундамента на 10-15 см. Полотнища раскатываются с нахлестом, соединяющиеся края обязательно промазывают битумной мастикой и хорошо прижимают. При раскладке надо следить, чтобы не было заломов и волн.

Если уровень грунтовых вод высокий, может понадобится два слоя рулонной гидроизоляции. Ее тогда раскатывают поперек, и клеят тоже на праймер (битумную гидроизоляцию), но уже можно не разводить.

Гидроизоляция монолитной плиты фундамента двойная — обмазочная и рулонная

Из рулонных гидроизоляционных материалов лучше всего себя показали Гидроизол, Технониколь Техноэласт ЭПП -4 на полистироле высокой плотности. У Технолниколя данной марки высокая прочность на разрыв около 60 кг, что увеличивает шансы, что его не повредят при дальнейших работах. Использовать рубероид, как бы ни хотелось сэкономить, не следует. В современном исполнении он слишком тонкий и ломкий, быстро теряет свои свойства. Заменить гидроизоляцию в плите вы не сможете, потому закладывайте лучший материал.

Уменьшить капиллярный подсос влаги через плиту можно еще при помощи жидких пропиток типа Бетонита. Она в разы снижает впитываемость влаги. Проникает на глубину до 50-60 см, так что бетонную подготовку пропитает насквозь. Минус этого материала — высокая цена, но свойства у материала отличные.

Утепление

Для утепления плитного фундамента используют экструдированный пенополистирол высокой плотности. Толщина слоя утеплителя — 10-15 см, в зависимости от региона (для Средней Полосы достаточно 10 см). Укладку проводят как минимум в два слоя, перекрывая швы, который образуют мостики холода. Времени это требует больше, но затраты на отопление будут меньше. Если плиты будут иметь L-образный замок, их можно класть в один слой.

Утеплитель уложен

Так как пенополистирол «не дружит» с нефтепродуктами, на него расстилают плотную полиэтиленовую пленку, а потом уже укладывают теплоизоляционный материал.

Армирование

Для армирующего каркаса используется ребристая арматура класса AIII, диаметром 12-14 мм. Она укладывается вдоль и поперек, с шагом в 15-30 см, может иметь один или два слоя. Все зависит от типа грунта и массы здания. Все параметры армирования считаются отдельно.

От края плиты арматура должна находится на расстоянии не менее 5 см. Потому укладывается она на специальные подставки, которые обеспечивают требуемый зазор.

Первый ряд армирования связан, выставлены некоторые стойки для подвязывания второго пояса

При армировании получается клетка, в каждом месте пересечения прутья связывают между собой специальной мягкой стальной проволокой. Есть еще техники соединения — при помощи пластиковых хомутов или сварки. Пластиковыми хомутами связывать быстро, но не все им доверяют. Сварку использовать не рекомендуют, потому что сварной шов — самое уязвимое для ржавчины место, да и слишком жесткое получается соединение. При использовании проволоки и хомутов вся конструкция может немного «играть» без разрушения связки, а при сварке такие подвижки приводят к тому, что шов лопается. В результате надежность такого армирования низка.

Заливка фундаментной плиты бетоном

Толщина плиты рассчитывается под каждый конкретный случай и может быть от 20 см до 50 см. При заливке используют бетон не ниже марки B30. Весь периметр надо залить за один день, избегая появления вертикальных швов. Потому для бетонирования плитного фундамента чаще всего бетон привозят готовый: требуются большие объемы в определенный срок.

Одновременно с распределением бетона его вибрируют

График прибытия машин надо рассчитать так, чтобы у вас было время распределить первую порцию и уплотнить ее. Для уплотнения используют строительные глубинные вибраторы, которые создают высокочастотные колебания. В результате удаляются весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результат этой обработки — не только ровная поверхность бетона, но и более высокий класс по гигроскопичности.

В крайнем случае можно заливать плиту горизонтальными слоями. Вертикальное деление в данном случае неприемлемо, так как в местах стыков скорее всего пойдут трещины.

Уход за бетоном

Для нормального процесса твердения бетона необходим достаточный уровень влажности 90-100% и температуры выше +5°C. Заливать плиту желательно в теплую погоду с температурой около +20°C. Этот температурный режим оптимален для процесса твердения. Уход за бетоном монолитной плиты состоит в предупреждении механических повреждений и поддержании влажности.

Сразу же после укладки бетон закрывают пеленкой или брезентом. Это не дает ему нагреваться от солнца, на него не действует ветер. Пленку склеивают в большие полотнища. Полосы укладывают с заходом в 10-15 см, проклеивают скотчем. Желательно чтобы непрокленных стыков было как можно меньше, то есть укрытие должно состоять из одного или двух кусков, если один слишком неудобен. При этом отдельные куски пленки заходят один на другой не менее чем на полметра.

Послезаливки монолитная плита укрывается пленкой

Размеры пленки такие, чтобы была закрыта и боковая поверхность опалубки, а на края пленки можно было уложить груз, который не даст ветру ее поднять. Также грузом — досками- прижимают место прехлеста двух полотнищ, чтобы уменьшить парусность, их можно разложить по поверхности.

Если температура воздуха выше +5°C, примерно через 8 часов после заливки, бетон первый раз поливают водой. Орошение должно быть капельным, не струйным. Чтобы не повредить поверхность каплями, на нее можно уложить мешковину или насыпать слой опилок, а сверху закрыть пленкой. Поливают укрывной материал, а он поддерживает влажность бетона. В любом случае полив ведут только при температуре выше +5°C.

Политая поверхность

Если есть угроза заморозка, плиту и опалубку дополнительно утепляют. Использовать можно любые теплоизолирующие материалы, как приготовленные для строительства дома, так и опилки, солому и другие подручные средства.

Когда снимать опалубку

Для монолитной плиты рекомендуют удалять опалубку после того, как бетон наберет 70% от проектной прочности. Этот срок зависит от температуры, в которую происходит твердение. Эта зависимость приведена в таблице.

Таблица набора прочности бетона в зависимости от температуры

Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.

Примерное процентное соотношение затрат на монолитный плитный фундамент

В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

А еще посмотрите, как такую плиту заливают немцы. Тоже много полезных нюансов.

Монолитная фундаментная плита — устройство, как залить, бетонирование, армирование, гидроизоляция, цены

При планировании фундамента существуют условия, когда приходится пренебречь экономией, для того чтобы обеспечить наиболее надежное основание для здания. В этих случаях используется монолитная фундаментная плита, которая по конструкции может представлять собой:

  • Сплошное основание из железобетонной фундаментной плиты
  • Основание из сборных панелей, объединенных покрытием
  • Решетчатую плиту из перекрестных балок, выполненных из железобетона
  • Коробчатый фундамент

Монолитная фундаментная плита — общие сведения

Использование монолитной фундаментной плиты необходимо, когда грунт относится к неустойчивым, и существуют риски растрескивания или повреждения здания. Речь идет о грунтах:

  • Насыпных, размываемых, разрушенных
  • Испытывающих неравномерное сжатие, т.е. на границах различных геологических участков
  • В районах потенциальной сейсмической опасности
  • С большой глубиной промерзания
  • С высоко стоящими грунтовыми водами или затопляемых во время таяния снега

Также монолитный фундамент оправдан в случаях, когда здание не имеет подвальных этажей или строится из тяжелых материалов, оказывающий повышенное давление на почву.

Основные качества монолитной фундаментной плиты:

  • Простота монтажа
  • Способность сопротивляться максимальным нагрузкам
  • Устойчивость к вспучиванию грунта или его смещению
  • Минимальная усадка
  • Одновременно выполняет функции чернового пола для первого этажа
  • Универсальность для любых типов строений

Основной недостаток – высокая стоимость строительных материалов и большие трудозатраты на устройство песчаной подушки и подготовку основания.

Устройство монолитной фундаментной плиты

Основу конструкции составляет монолитная железобетонная плита, выполненная путем заливки бетона по всей площади строящегося здания. В процессе заливки монолитная фундаментная плита армируется металлической арматурой в виде прутов или балок различного диаметра. Благодаря сплошной конструкции она одновременно и равномерно поднимается при движении грунтов под ней, их вспучивании или усадке, обеспечивая целостность строения. Иногда такой фундамент называют плавающим.

Для различных видов зданий используются соответствующие виды монолитной фундаментной плиты, отличающихся по назначению и цене:

В жилых домах часто используются ребристые плиты или монолитную конструкцию составляют из перекрестных лент. При этом ребра, как и основная плита, выполняются из монолитного бетона или отдельных блоков и равняются по высоте размерам цоколя.

Если в здании предусматривается нижний этаж под уровнем земли и для высотных сооружений применяют коробчатые конструкции. Вертикальные части основания служат стенами подземных помещений. Вся конструкция, включая ребра, жестко соединяется для прочности. Несмотря на значительный общий вес благодаря большой площади опоры, такой фундамент оказывает минимальное давление на грунт.

В районах сейсмической опасности ребра жесткости заливаются монолитной конструкцией вместе с основной плитой, а каркас ребер сваривается намертво с металлическим каркасом плиты.

Устройство монолитной железобетонной фундаментной плиты состоит из нескольких стадий:

  • Подготовка котлована и песчаной подушки
  • Установка опалубки
  • Монтаж арматуры
  • Постепенная заливка бетонного основания послойно
  • Укладка гидроизоляционного слоя
  • При необходимости, утепление

Армирование монолитной фундаментной плиты

Процесс армирования монолитной фундаментной плиты представляет собой изготовление и размещение по всей площади основания двух арматурных сеток. Расстояние между отдельными деталями зависит от толщины прутьев и общего веса здания и может составлять от 200 до 400 мм. К первой сетке прикручиваются или привариваются в вертикальном положении металлические пруты одинаковой высоты, которые выполняют функцию соединения нижней и верхней арматурной сетки.

Армированный каркас выполняют на месте строительства. Для того чтобы он не соприкасался с грунтом, используют плоские специальные фиксаторы, толщиной не менее 50 мм. Каркас закрепляют внутри опалубки, чтобы он не смещался в процессе заливки.

Бетонирование монолитной фундаментной плиты, как залить?

Бетонирование монолитной фундаментной плиты начинают после того, как уложена и утрамбована песчаная подушка, уложены арматурные сетки. В ходе приготовления бетона в него можно добавлять вещества, улучшающие его морозостойкость, но немного повышающие стоимость монолитной фундаментной плиты.

Бетон заливают равномерно по всей поверхности, постепенно образуя слои толщиной не более 15 см. В процессе контролируют, чтобы металлическая арматура полностью была погружена в бетонную смесь во избежание ее дальнейшей коррозии. Во время бетонирования раствор постоянно разравнивают и дают полностью застыть. Не допускается быстрое застывание бетона, так как это сказывается на прочности всего фундамента.

Если конструкция предусматривает наличие ребер, то для них изготавливают отдельную опалубку и бетонируют в таком же порядке, как основную плиту.

Гидроизоляция монолитной фундаментной плиты

Гидроизоляция проводится под заливку или поверх нее. В первом случае гидроизоляция укладывается не предварительную бетонную стяжку, поверх которой монтируется каркас и производится окончательная заливка бетона. Также гидроизоляционные материалы используются поверх готового фундамента после застывания бетонной конструкции. Стоимость материалов для гидроизоляции монолитной фундаментной плиты невысока, а эффективность значительна.

Используются рулонные материалы, которые укладываются в один или два слоя по всей площади основания с небольшим захлестом (до 0,5 м) за его края. По стыкам все полосы скрепляются газовой горелкой или паяльной лампой, а выступающие края приклеиваются к торцам плиты. Также гидроизоляционный слой можно получить за счет заливки площади жидкой резиновой смесью.

Утепление монолитной фундаментной плиты

Морозостойкие фундаменты требуют обязательной дополнительной изоляции. Применение ее в других случаях также увеличивает теплозащитные качества здания.

Слой утепляющего материала укладывается поверх гидроизоляции. В качестве теплоизоляционного материала используется экструдированный пенополистирол. Поверх этого слоя укладывают еще один слой полиэтиленовой пленки для его фиксации и защиты.

Фундамент считается готовым после его полного высыхания и достижения необходимой прочности, т.е. через 3 недели после окончания строительных работ. Строительная компания «Проект» гарантирует профессиональный уровень устройства монолитной фундаментной плиты по доступным ценам в Москве и Подмосковье.

Монолитная железобетонная плита: виды и характеристики

Для возведения домов и сооружения хозяйственных построек используются различные типы фундаментов. Пользуется популярностью монолитная ЖБ плита, обеспечивающая устойчивость, прочность и долговечность строений. Плитный фундамент в строительстве используется для слабых грунтов, подверженных морозному пучению. После подготовки участка и сооружения подушки из щебня и песка монтируется опалубка. Затем укладывается слой гидроизоляции, производится армирование монолитной основы. Завершает сооружение плиты процесс заливки цемента. Каждый этап имеет свои особенности.

Монолитная ЖБ плита – особенности применения

Монолитная железобетонная основа, а также сборный фундамент из ЖБИ плит изготавливаются из тяжелых бетонных растворов, для усиления которых используют арматуру диаметром 8-12 мм. Для принятия решения о применении монолитной плиты в качестве фундаментной основы выполняются специальные расчеты.

Определяется толщина фундаментной основы, а также ее глубина залегания, зависящие от ряда факторов:

  • особенностей грунта на участке застройки;
  • глубины расположения водоносного слоя;
  • нагрузочной способности основания;
  • веса возводимого строения;
  • климатических факторов;
  • рельефных перепадов в зоне строительства;
  • характеристик используемого строительного материала.
Для слабых грунтов, подверженных морозному пучению в строительстве используют монолитный фундамент

Монолитная конструкция отличается прочностью и применяется на следующих типах почвы:

  1. Ослабленных грунтах с повышенной влажностью.
  2. Насыпных почвах с увеличенной концентрацией песка.
  3. Почвах, которые легко деформируются при замерзании.

Отличительная черта фундаментной плиты – увеличенная площадь, которая позволяет:

  • равномерно распределить на грунт вес здания;
  • предотвратить усадку частей строения;
  • демпфировать реакцию морозного пучения;
  • исключить возможность растрескивания коробки.

Монолитная конструкция применяется для строительства различных зданий:

  • современных коттеджей;
  • промышленных объектов;
  • гаражных построек;
  • дачных строений;
  • малоэтажных зданий.

Прочная конструкция фундаментного основания сохраняет целостность под воздействием массы следующих стройматериалов:

  • бетонных блоков;
  • природного камня;
  • керамического кирпича;
  • сборного железобетона;
  • деревянных каркасов;
  • оцилиндрованных бревен.

Независимо от типа материала, применяемого в заливке фундамента, монолитная ЖБ плита применяется на проблемных почвах для обеспечения устойчивости зданий.

Для обеспечения устойчивости зданий на проблемных почвах применяют монолитную ЖБ плиту

Устройство монолитной фундаментной основы

Цельная плита из армированного бетона изготавливается в соответствии с классической технологией. Фундамент монолитного типа представляет многослойную конструкцию, каждый слой которого выполняет определенную функцию.

Рассмотрим устройство фундамента, начиная с поверхности грунта:

  1. Слой геотекстильного материала. Обладает фильтрующими свойствами и ложится на спланированную поверхность почвы для разделения грунта и слоя гравийно-песчаной подушки.
  2. Демпфирующая подсыпка. Сглаживает реакцию почвенных сдвигов, планирует площадку, а также позволяет расположить дренажные трубы внутри песчано-гравийного массива.
  3. Подбетонка. Представляет залитую тонким слоем бетонную смесь, предназначенную для выравнивания поверхности и повышения нагрузочной способности фундаментной основы.
  4. Слой гидроизоляции. Предотвращает доступ содержащейся в грунте влаги к поверхности фундамента, а также сохраняет необходимое количество влаги в бетонной смеси.
  5. Листовой или гранулированный теплоизолятор. Благодаря укладке теплоизоляционного материала снижаются потери тепла, что важно для поддержания комфортного микроклимата в помещении.
  6. Опалубка стационарного или разборного типа. Конструкция сооружается по периметру будущего фундамента и предназначена для придания бетонной смеси требуемой формы и снижения потери влаги во время застывания.
  7. Арматурный каркас. Предназначен для повышения прочностных свойств монолита и предотвращения растрескивания бетона. Металлические прутки воспринимают действующие нагрузки, обеспечивая долговечность основы.
  8. Бетон марки М400 и выше. Бетонный слой воспринимает нагрузки от массы здания и равномерно передает их по всей площади опорной поверхности фундаментного основания.

Правильное расположение всех слоев фундамента повысит прочность основы, а также увеличит ресурс эксплуатации возводимого строения.

Устройство монолитной фундаментной основы

Фундамент монолитная ЖБ плита – варианты исполнения

Цельный фундамент монолитного типа сооружается в различных исполнениях, обусловленных следующими факторами:

  • уровнем заглубления;
  • технологией обустройства;
  • конструктивными особенностями.

По глубине расположения нижней плоскости фундаментной подошвы, основания делятся на следующие виды:

  1. Незаглубленные. Формирование фундамента осуществляется на уровне нулевой отметки после уборки мусора, растительности и планирования поверхности строительной площадки.
  2. Мелкозаглубленные. Фундаментная плита погружается в почву на глубину до 0,5 м. Технология формирования мелкозаглубленной плиты не предусматривает сооружение под зданием подвального помещения.
  3. Заглубленные. Фундаментная платформа заглубляется в грунт до уровня замерзания почвы. Это обеспечивает повышенный запас прочности и позволяет противодействовать силам морозного пучения.

В зависимости от способа строительства основания фундаментная конструкция формируется в различных вариантах:

  • монолитном. Цельная железобетонная плита сооружается на подготовленной площадке, с поверхности которой удалены верхний слой почвы, мусор и растительность. После сооружения опалубки по периметру фундамента производится сборка и размещение внутри опалубки арматурного каркаса с последующим бетонированием. Технология позволяет без использования грузоподъемных средств залить фундаментную плиту требуемых габаритов и расположить в ней различные инженерные коммуникации;
В различных исполнениях сооружается фундамент монолитного типа
  • сборном. Составная конструкция фундамента сооружается из готовых железобетонных панелей, произведенных на предприятиях ЖБИ. Плиты укладываются с помощью грузоподъемной техники на песчано-гравийную подсыпку. После монтажа осуществляется бетонирование стыковых участков и заливка стяжки. Стандартные размеры и прямоугольная форма готовых железобетонных панелей затрудняют сооружение фундаментных оснований нестандартной конфигурации и увеличенной толщины.

Возможны следующие варианты конструкции плиты:

  • чашеобразный. Фундамент отличается сложной геометрией, бетонируется за один прием и позволяет обустроить под зданием подвальное помещение;
  • плоский. Основа формируется в виде прямоугольного параллелепипеда и теплоизолируется, при необходимости, листовым утеплителем.

Выбор оптимального варианта монолитного фундамента осуществляется после выполнения необходимых расчетов в соответствии с проектными требованиями.

Главные характеристики фундамента монолитного типа

Тип фундамента монолитная ЖБ плита – ответственная конструкция, обладающая определенными характеристиками:

  • повышенной прочностью. Железобетонная основа сохраняет целостность, воспринимая массу здания и находящейся в нем мебели и оборудования;
  • увеличенной влагостойкостью. Правильно смонтированное железобетонное основание предотвращает насыщение стен почвенной влагой;
  • долговечностью. Конструкция обеспечивает устойчивость здания на протяжении десятилетий, компенсируя реакцию морозного пучения почвы.
Монолитная ЖБ плита отличается повышенной прочностью

Важная характеристика фундамента – габаритные размеры. Длина и ширина фундаментной конструкции соответствуют габаритам будущего здания, а толщина изменяется в широких пределах:

  • плита толщиной 0,4-0,5 м формируется для большинства зданий, сооружаемых на грунтах с нормальной влажностью;
  • при возведении строений на проблемных грунтах размер фундамента по толщине увеличивается до 1,2 м.

На характеристики плитного основания влияет марка используемой бетонной смеси, сортамент арматуры, а также вид конструкции фундаментной основы.

Монолитная конструкция фундамента – достоинства и слабые стороны

По сравнению с другими типами оснований монолитная ЖБ плита обладает серьезными преимуществами:

  • продолжительным сроком эксплуатации. Железобетонная основа способна сохранять целостность на протяжении полутора столетий;
  • простотой сооружения. Несложно быстро обустроить плиту своими силами, выполнив минимальный объем земляных работ;
  • повышенной нагрузочной способностью. Благодарю увеличенной площади опорной поверхности фундамент способен воспринимать вес тяжелых зданий;
  • экономичностью. Технология позволяет сэкономить на обустройстве пола, функцию которого выполняет бетонная плита;
  • стойкостью к сезонным колебаниям почвы. Железобетонная конструкция устойчива к реакции морозного пучения.
Для выполнения заливки бетонной плиты не требуется специальное оборудование

Для выполнения строительных мероприятий не требуется особая подготовка и специальное оборудование.

В зданиях, сооруженных на монолитной плите, пол бетонный. Как утеплить его? Этот вопрос интересует начинающих застройщиков. Существует множество вариантов, предусматривающих использование современных листовых теплоизоляторов. Технология позволяет соорудить теплоизолированную шведскую плиту. Это также одно из достоинств монолитной конструкции железобетонного фундамента.

Наряду с достоинствами фундамент имеет слабые стороны:

  • необходимость выполнения работ при положительной температуре;
  • увеличенный объем затрат на сооружение плитной основы;
  • проблематичность обустройства плиты на площадке с наклонным рельефом.

Несмотря на имеющиеся недостатки, профессиональные строители отдают предпочтение плитной конструкции благодаря ее высоким эксплуатационным характеристикам.

Технология строительства цельной плиты

Технологический процесс сооружения монолитной плиты включает подготовительные мероприятия и основные операции. Разберем главные этапы работ.

Подготовительные работы

Готовясь забетонировать фундамент ЖБ монолитной плитой, следует выполнить ряд подготовительных мероприятий:

До начала заливки бетонной плиты необходимо провести подготовительные работы
  1. Изучить характер грунта.
  2. Определить уровень водоносных слоев.
  3. Рассчитать нагрузочную способность основания.
  4. Очистить стройплощадку от мусора и растительности.
  5. Выполнить земляные работы.
  6. Разровнять поверхность почвы.
  7. Выполнить разметку.
  8. Постелить геотекстильную ткань.
  9. Уложить дренажные трубы.
  10. Сформировать песчано-щебеночную подушку.

Технология предусматривает также возможность укладки инженерных сетей при сооружении фундаментной плиты.

Рабочий процесс монтажа фундамента

Завершив подготовку, выполняйте основные операции по монтажу плиты:

  1. Смонтируйте щитовую опалубку.
  2. Постелите гидроизоляционный материал.
  3. Уложите листовой теплоизолятор.
  4. Соберите силовой каркас, для которого вяжется армирующая сетка.
  5. Подготовьте бетонный раствор в необходимом объеме.
  6. Произведите заливку фундамента в один прием.
  7. Осуществите вибрационную трамбовку бетона.
  8. Выровняйте поверхность бетонной плиты.

Обратите внимание на важные моменты:

  • для сборки арматурной решетки используйте вязальную проволоку;
  • во время твердения бетона поддерживайте постоянную влажность;
  • на залитый бетон постелите полиэтиленовую пленку, предотвращающую потерю влаги.

К демонтажу опалубки приступайте через месяц после начала бетонирования.

Заключение

Монолитная ЖБ плита – проверенная конструкция, обеспечивающая устойчивость и долговечность зданий на проблемных грунтах. При выполнении работ важно соблюдать технологические требования и использовать качественные стройматериалы. Важно определиться с вариантом исполнения плиты с учетом конструктивных особенностей здания и требований проектной документации.

Бетонный фундамент — три типа бетонных оснований

Есть много разновидностей бетонных плит в зависимости от назначения плиты. Ниже приведены несколько полезных ссылок для понимания конкретных основ, а также трех типов бетонных оснований.

Фундамент здания и фундаменты дома

Процесс строительства фундамента

Бетонные опоры

Найти подрядчиков по фундаменту рядом со мной

Т-образный

Т-образный

Традиционный метод фундамента для поддержки конструкции в зоне промерзания грунта.Ниже линии промерзания кладут фундамент, а затем добавляют стены. Фундамент шире стены, что обеспечивает дополнительную поддержку у основания фундамента. Укладывают Т-образный фундамент и дают ему застыть; во-вторых, возводятся стены; и наконец, между стенами заливается плита.

Итого:

  • Т-образные фундаменты используются в местах промерзания грунта.
  • Сначала устанавливается опора.
  • Во-вторых, стены построены и залиты.
  • Наконец, кладется плита.

Монолитный фундамент

Монолитный фундамент

Как следует из названия, плита представляет собой один слой бетона толщиной несколько дюймов. Плита заливается по краям толще, чтобы получилось цельное основание; арматурные стержни укрепляют утолщенный край. Плита обычно опирается на слой измельченного гравия для улучшения дренажа. Использование проволочной сетки в бетоне снижает вероятность появления трещин. Плита на уклоне подходит для участков, где земля не замерзает, но ее также можно дополнить изоляцией, чтобы предотвратить воздействие морозного пучка.(см. ниже)

Итого:

  • Плита на уклоне, используемая в местах, где земля не промерзает.
  • Кромки плиты перекрытия толще внутренней части плиты.
  • Монолитная плита монолитная (залита все за один раз).

Защита от мороза

Защита от мороза

Этот метод работает только с обогреваемой конструкцией. Он основан на использовании двух листов жесткой полистирольной изоляции — одного на внешней стороне фундаментной стены, а другого, уложенного плоско на гравийном слое у основания стены, — чтобы предотвратить замерзание, что является проблемой для плиты. на фундаментах в местах с морозами.Изоляция удерживает тепло от конструкции в земле под фундаментом и предотвращает потерю тепла с края плиты. Это тепло поддерживает температуру земли вокруг опор выше точки замерзания.

Итого:

  • Работает только с отапливаемой конструкцией.
  • Обладает преимуществами монолитного метода перекрытия (бетонная заливка) на участках, подверженных морозам.
  • Бетон заливается за одну операцию, тогда как для Т-образного фундамента требуется 3 заливки.

Вернуться к строительству высококачественных плит класса

Информация о ремонте фундамента

Вся информация о опорах взята из Sunset Books «Сараи и гаражи».

Что такое фундамент из плит?

Бесспорно, у плитных фундаментов есть достоинства и недостатки. Несмотря на то, что они могут быть повреждены, они очень популярны, особенно в теплом климате. Владельцы недвижимости в тех частях округа, где она замерзает месяцами подряд, обычно выбирают другой вид фонда.Это потому, что бетонные плиты могут треснуть, если постоянно подвергаться воздействию температур ниже 0 (и, конечно, до -15 или -30 градусов).

География и погодные условия диктуют тип фундамента, который лучше всего подходит для вас. Из-за погодных условий у них часто возникают проблемы, требующие решения. Важно знать, почему услуга фундаментной плиты необходима часто. Иногда это происходит из-за смены почвы. Движение фундамента может привести к растрескиванию плит и повреждению фундамента. К счастью, многие проблемы легко решаются.

Плиточный фундамент обычно называют фундаментом «плита на уровне земли». Построенные из бетона, они стали популярными в 1950-х годах. В 21 веке они по-прежнему широко строятся.

Что такое фундамент из плит?

Плиточный фундамент представляет собой большую толстую бетонную плиту, обычно толщиной 4-6 дюймов в центре и залитую прямо на землю за один раз. Края плиты толще (до 24 дюймов), чтобы обеспечить дополнительную прочность по периметру.Во многих фундаментах используются тросы после натяжения, в то время как другие армированы стальными стержнями (арматурой). Эти материалы используются для того, чтобы сделать плиту чрезвычайно прочной и способной выдерживать нагрузку, несущую вес дома или другой конструкции. Бетонную плиту обычно кладут на слой песка, чтобы улучшить условия дренажа и действовать как подушку.

Бетонная плита не имеет пространства для лазания под ней. Этот тип фундамента отличается от фундамента дома с цокольным этажом тем, что здесь нет места под полом.Подвалы обычно находятся на севере, даже если становится очень холодно.

Фундамент из бетонных плит чаще всего строится на участке, который был классифицирован, как и должно быть. Очень важно градуировать почву, потому что в противном случае фундамент может просесть или осесть из-за плохого уплотнения почвы.

Преимущества плитных фундаментов:

  1. Одно из их многочисленных преимуществ состоит в том, что эти фундаменты, как правило, дешевле для строительства пирса и фундаментов. Поскольку деревянные элементы, такие как балки перекрытия, не требуются, как в случае с опорными и балочными конструкциями, эта цена исключается. Кроме того, поскольку под ними нет места для обхода, снижаются счета за коммунальные услуги, связанные с кондиционированием воздуха и отоплением.
  2. Еще одно преимущество фундамента из бетонных плит состоит в том, что на их создание не уходит много времени. Сама плита заливается за один день. Конечно, заранее есть подготовительные работы. Весь процесс часто можно выполнить за четыре дня от начала до конца, если погода не является проблемой.
  3. Поскольку под ними нет пространства для ползания (или воздушного пространства), счета за коммунальные услуги, связанные с кондиционированием воздуха и отоплением, снижаются.
  4. Плесень и грибок не являются проблемой, ни грызуны, ни насекомые. Это потому, что под плитой нет места для плесени или гнездовий грызунов.
  5. Они позволяют использовать более широкий выбор напольных покрытий, в том числе окрашенный или рифленый бетон.

Недостатки плитных фундаментов:

  1. Отсутствие пространства под ними означает, что под бетонной плитой нет места, которое можно было бы использовать для хранения или для размещения и скрытия инженерного оборудования.В результате вся вентиляция, а также все воздуховоды должны быть установлены внутри стен или на чердаке.
  2. Поскольку водопровод для дома расположен ниже фундамента из бетонной плиты, для устранения утечки в водопроводе необходимо проводить ремонтные работы путем удара по плите с помощью домкрата для устранения утечки. Это может создать большой беспорядок, а также требует больших затрат. Поскольку протечки водопровода находятся под плитой, вы не сможете обнаружить их, пока не заметите, что у вас особенно высокий счет за воду.
  3. Трещины могут быть проблемой, потому что плита сделана из бетона. Важно знать, почему трескается фундамент из бетонных плит. Несмотря на то, что бетон чрезвычайно прочен, он склонен к растрескиванию из-за погодных условий и влажности. Важно поливать эти основания водой и поддерживать постоянный уровень влажности.

Когда нужно обслуживать плиты:

Если в вашем доме есть оседание фундамента или трещины в плите, вам может потребоваться ремонт фундамента. Запланируйте бесплатную оценку.

DOE Building Foundations Section 4-1

Рисунок 4-1. Монолитный фундамент с наружной изоляцией

4.1 Рекомендуемые детали конструкции и конструкции

КОНСТРУКЦИЯ

Основными конструктивными компонентами фундаментной плиты перекрытия являются сама плита перекрытия и либо профилированные балки, либо фундаментные стены с опорами по периметру плиты (см. Рисунки 4-2 и 4-3). В некоторых случаях необходимы дополнительные опоры (часто утолщенная плита) под несущими стенами или колоннами в центре плиты.Полы из бетонных плит на уровне грунта, как правило, рассчитаны на то, чтобы иметь достаточную прочность, чтобы выдерживать нагрузки на пол без армирования при заливке на ненарушенный или уплотненный грунт. Правильное использование сварной проволочной сетки и бетона с низким водоцементным соотношением может уменьшить растрескивание при усадке, что является важной проблемой для внешнего вида, а также может помочь в стратегиях контроля инфильтрации радона.

Фундаментные стены обычно строятся из монолитного бетона или бетонных блоков. Фундаментные стены должны быть спроектированы таким образом, чтобы выдерживать вертикальные нагрузки от вышележащей конструкции и передавать эти нагрузки на фундамент.Бетонные опоры должны обеспечивать опору под фундаментные стены и колонны. Точно так же опорные балки на краю фундамента поддерживают надстройку выше. Опоры должны иметь размер, достаточный для распределения нагрузки на почву. Замерзшая вода под опорами может вздыбиться, что приведет к растрескиванию и другим структурным проблемам. По этой причине опоры должны располагаться ниже максимальной глубины промерзания, если только они не основаны на скальных породах или не подверженных промерзанию грунтах или изолированы для предотвращения промерзания.

При наличии обширных грунтов или в районах с высокой сейсмической активностью могут потребоваться специальные методы строительства фундамента. В этих случаях рекомендуется проконсультироваться с местными строительными чиновниками и инженером-строителем.

УПРАВЛЕНИЕ ВОДОЙ / ВЛАЖНОСТЬЮ

В общем, схемы управления влажностью должны контролировать воду в двух состояниях. Во-первых, поскольку почва, контактирующая с фундаментом и плитой перекрытия, всегда имеет относительную влажность 100%, фундамент должен иметь дело с водяным паром, который будет иметь тенденцию мигрировать внутрь в большинстве условий.Во-вторых, жидкая вода не должна скапливаться вокруг фундамента и под ним. Жидкая вода поступает из таких источников, как:

  • Неконтролируемые потоки поверхностных вод
  • Высокий уровень грунтовых вод
  • Капиллярный поток через конструкции подземного фундамента

Рисунок 4-2. Компоненты структурной системы фундаментного перекрытия с профильной балкой

Рисунок 4-3. Методы дренажа фундаментных перекрытий

Методы контроля накопления и движения влаги в фундаменте являются важным компонентом всей конструкции.Неправильное управление влажностью может привести к структурным повреждениям, повреждению отделки пола и росту плесени, ремонт которых может быть очень дорогостоящим и опасным для здоровья.

Следующие методы строительства предотвратят возникновение проблем из-за избытка воды в виде жидкой воды и пара. Это достигается за счет использования соответствующего дренажа и замедлителей образования пара. Эти руководящие принципы и рекомендации применимы к утолщенным краевым / монолитным плитам и фундаментам стеновых стволов с независимыми конфигурациями перекрытий над уровнем земли (PATH 2006).Эти две конфигурации плиты на уровне грунта показаны на рисунках 4-2 и 4-3.

  • Управляйте внешней почвой и дождевой водой, используя водосточные желоба и водосточные трубы, а также выравнивая поверхность по периметру с падением не менее шести дюймов на десять футов пути.
  • Замедлитель парообразования, такой как полиэтиленовый лист толщиной 6 мил, следует размещать непосредственно под бетонной плитой (DOE 2009). Замедлитель пара предотвратит проникновение влаги из земли через плиту в здание.Рекомендуется, чтобы замедлитель образования пара находился в непосредственном контакте с бетонной плитой и чтобы между ними не было песка или гравия (Lstiburek 2008).
  • Слой разрыва капилляров, состоящий из трех-четырех дюймов чистого гравия (без мелкой фракции), должен быть установлен под замедлителем образования пара. Этот слой помогает еще больше предотвратить просачивание основной массы почвенной влаги на плиту и позволяет отводить эту влагу, если установлена ​​дренажная система (PATH 2006). Этот слой также служит расширителем поля давления для системы вентиляции почвенного газа, если она установлена.
  • Добавьте капиллярный разрыв (герметик для поролона с закрытыми порами или прокладка) между верхней частью бетона и пластиной порога, чтобы предотвратить миграцию влаги между бетонным фундаментом и конструкцией стены выше. Для конструкций с балками со встроенным грунтом выдвиньте замедлитель образования пара под плиту под основание, доведя его до уровня грунта.
  • Существует несколько различных вариантов отделки пола, которые можно использовать на фундаментном основании, однако следует избегать использования непроницаемых материалов, таких как виниловые полы, поскольку они предотвращают высыхание влаги, содержащейся в плитах, в интерьере дома.Влагостойкие покрытия, такие как пятна от плитки, терраццо и бетона, особенно рекомендуются для влажного климата. Также можно использовать такие чувствительные к влаге покрытия, как ковролин и деревянный пол. Однако, чтобы их можно было использовать надлежащим образом, следует использовать изоляцию суб-плиты, поверхности плиты или периметра плиты для регулирования температуры плиты. Низкие температуры могут вызвать конденсацию на плите, что приведет к повреждению отделки, а также к росту плесени.
  • После того, как бетон для плиты был залит, он все еще будет содержать большое количество влаги, и ему необходимо дать возможность застыть. Рекомендуется использовать бетон с низким содержанием воды, чтобы уменьшить количество оставшейся влаги, которая должна высохнуть после схватывания плиты. Чтобы предотвратить растрескивание и коробление в процессе отверждения, следует использовать методы отверждения во влажном состоянии в сочетании с армированием сварной проволочной сеткой. Горизонтальная, непрерывная арматура арматуры №5 сверху и снизу стенки ствола или утолщенного края плиты также должна использоваться для предотвращения растрескивания (PATH 2006). Перед установкой отделки плите необходимо дать ей достаточно высохнуть (Lstiburek 2008).

ДРЕНАЖНАЯ И ГИДРОИЗОЛЯЦИЯ

Поскольку фундамент из плит не закрывает пространство ниже уровня земли, традиционная гидроизоляция часто не требуется. Однако между землей и внутренними частями здания / над уровнем земли необходим непрерывный слой материалов, замедляющих образование капилляров / паров. В зависимости от конструкции фундамента это могут быть субплитные замедлители образования пара, уплотнители порогов, прокладки, гидроизоляционные мембраны или другие подходящие материалы.

Дождевую воду можно правильно контролировать, используя хорошо спроектированную систему водостока и водосточной трубы, а также выравнивая грунт вокруг фундамента (6 дюймов на 10 футов), чтобы отводить воду от фундамента (Lstiburek 2006). Плиту также следует поднять как минимум на восемь дюймов над уровнем земли, чтобы предотвратить скопление воды в основании (PATH 2006).

Поскольку фундамент из плит размещает все жилое пространство над уровнем земли, дренаж земляного полотна не всегда необходим. В некоторых случаях, когда может происходить сезонное скопление поверхностных вод или на участках с непроницаемыми почвами, рекомендуется установить дренаж в фундамент непосредственно рядом с основанием фундамента, как это рекомендуется для подвалов и подвальных помещений.Сборка дренажа фундамента включает фильтрующую ткань, гравий и перфорированную пластиковую дренажную трубу, обычно диаметром 4 дюйма. Дренаж выходит на дневной свет или в герметичный поддон ..

Рисунок 4-4. Возможные места установки плиты на изоляционном материале класса

РАСПОЛОЖЕНИЕ ИЗОЛЯЦИИ

Изоляция включается в монолитное строительство для двух целей:

  1. Изоляция предотвращает потерю тепла зимой и приток тепла летом. Этот эффект наиболее выражен по периметру плиты, где в противном случае край плиты напрямую контактирует с наружным воздухом.
  2. Даже в климатических условиях и местах на плите (периметр или середина), где изоляция плиты может не дать больших энергетических преимуществ, тепловая изоляция плиты может предотвратить низкие температуры плиты, которые в противном случае могут вызвать конденсацию внутри дома. Это может привести к появлению плесени и другим проблемам, связанным с влажностью, особенно если плита покрыта ковром.

Для изоляции фундаментных плит перекрытия можно использовать самые разные методы (рисунки 4-4 и 4-5). Хорошая строительная практика требует поднять плиту над уровнем земли не менее чем на 8 дюймов, чтобы изолировать деревянный каркас от брызг дождя, сырости почвы и термитов, а также удерживать дренажный слой под плитами над окружающей землей. Наиболее интенсивная теплопередача происходит через эту небольшую площадь фундаментной стены над уровнем земли, поэтому при ее детализации и установке требуется особая осторожность. Тепло также передается между плитой и почвой, через которую оно перемещается к внешней поверхности земли и воздуху. Теплоотдача с почвой максимальна на краю и быстро уменьшается по мере удаления от нее. В жарком климате прямое соединение грунта с плитой может снизить охлаждающую нагрузку, хотя и с риском конденсации влаги из воздуха в помещении.

Оба компонента теплопередачи плиты — по краю и через почву — должны быть учтены при проектировании системы изоляции. Утеплитель можно разместить вертикально за пределами фундаментной стены или горизонтальной балки. Такой подход эффективно изолирует открытый край плиты над уровнем земли и спускается вниз, чтобы уменьшить тепловой поток от плиты перекрытия к поверхности земли за пределами здания. Вертикальная внешняя изоляция (рис. 4-5а) — единственный метод снижения теплопотерь на краю цельной балки и плиточного фундамента. Для фундаментов стволовых стен основным преимуществом внешней изоляции является то, что внутренний стык между плитой и фундаментом может не нуждаться в теплоизоляции, что упрощает конструкцию. Одним из недостатков является то, что жесткая изоляция должна быть покрыта защитной плитой, покрытием или гидроизоляционным материалом. Еще одно ограничение заключается в том, что глубина внешней изоляции регулируется глубиной основания. Однако можно обеспечить дополнительную внешнюю изоляцию, отводя изоляцию горизонтально от фундаментной стены.Поскольку этот подход позволяет контролировать промерзание у основания, его можно использовать для уменьшения требований к глубине основания при определенных обстоятельствах (рис. 4-5a). Этот метод известен как «неглубокий фундамент с защитой от замерзания» (FPSF). Вариант для неотапливаемых зданий показан на Рисунке 4-5b. См. NAHB (2004) для получения дополнительной информации об этом методе, который может существенно снизить начальную стоимость строительства фундамента.

Наружная изоляция должна быть одобрена для использования в некачественных условиях.Обычно используются три продукта ниже сорта: экструдированный полистирол, пенополистирол и жесткие панели из минерального волокна. (Baechler et al. 2005). Экструдированный полистирол (номинальное сопротивление R-5 на дюйм) является обычным выбором. Пенополистирол (номинал R-4 на дюйм) дешевле, но имеет более низкие изоляционные свойства. Пены низкого качества могут подвергаться риску накопления влаги при определенных условиях. Экспериментальные данные показывают, что это накопление влаги может снизить эффективное значение R на 35% -44%.Исследования, проведенные в Национальных лабораториях Ок-Ридж, изучали содержание влаги и термическое сопротивление пенопластовой изоляции, находящейся ниже уровня земли в течение пятнадцати лет; влага может продолжать накапливаться и ухудшать тепловые характеристики по истечении пятнадцатилетнего периода исследования. Это возможное снижение следует учитывать при выборе количества и типа используемой изоляции (Kehrer, et al. , 2012, Crandell 2010).

Рисунок 4-5. Возможные места установки плиты на изоляционном материале класса

Изоляция также может быть размещена вертикально внутри ствола или горизонтально под плитой.В обоих случаях уменьшаются потери тепла с пола и устраняются трудности с размещением и защитой внешней изоляции. Внутренняя вертикальная изоляция ограничена глубиной основания, но изоляция под плитами в этом отношении не ограничивается. Обычно утепляются внешние 2–4 фута периметра плиты, но при желании можно утеплить весь пол. Помните, что контроль конденсации является важным фактором наряду с использованием тепловой энергии. Важно изолировать стык между плитой и фундаментной стеной всякий раз, когда изоляция размещается внутри фундаментной стены или под плитой.В противном случае через тепловой мост на краю плиты происходит значительная теплопередача. В этот момент толщина изоляции обычно не превышает 1 дюйм. На рис. 4-4d показана изоляция под плитой и на краю плиты для контроля температуры плиты, при этом внешняя изоляция расположена вертикально и горизонтально, чтобы предотвратить проникновение промерзания в основание.

Другой вариант теплоизоляции фундаментной плиты — это размещение изоляции над плитой перекрытия (Рисунок 4-5c).Это может быть единственный вариант для модернизации приложений. Он также может быть уместен для нового строительства, особенно когда желаемой отделкой пола является дерево. Эти методы имеют важные детали, которым необходимо следовать, чтобы избежать проблем с влажностью; полное описание можно найти в Lstiburek (2006).

Другие специальные системы могут быть использованы для стволовых стенок типа «плита-на-уровне». К ним относятся изолированные бетонные формы (ICF), плиты после натяжения и системы, в которых пенопластовая изоляция размещается между двумя слоями монолитного бетона.

Рисунок 4-6. Методы контроля термитов на грунте

МЕТОДЫ КОНТРОЛЯ ТЕРМИТА И ДРЕВЕСИНЫ

Методы контроля проникновения термитов через жилые фонды необходимы на большей части территории Соединенных Штатов (см. Рис. 4-6). Для получения более подробной информации проконсультируйтесь с местными строительными органами и правилами.

  1. Сведите к минимуму влажность почвы вокруг фундамента с помощью поверхностного дренажа и использования желобов, водосточных труб и водостоков для удаления воды с крыши.
  2. Удалите с участка все корни, пни и древесину. Деревянные колья и опалубку также следует удалить с участка фундамента.
  3. Обработайте почву термитицидом на всех участках, уязвимых для термитов (Labs et al. 1988).
  4. Поместите соединительную балку или ряд массивных заглушек поверх всех бетонных стен фундамента, чтобы убедиться, что не осталось открытых стержней. Как вариант, заполните все сердцевины на верхнем слое строительным раствором. Стык раствора под верхним слоем или соединительной балкой должен быть усилен для дополнительной защиты.
  5. Поместите порог на высоте не менее 8 дюймов над уровнем земли; это должно быть обработано консервантом давления, чтобы противостоять гниению. Поскольку термитные щиты часто повреждаются или устанавливаются недостаточно тщательно, они считаются необязательными и сами по себе не могут считаться достаточной защитой.
  6. Убедитесь, что внешний деревянный сайдинг и отделка находятся на высоте не менее 6 дюймов над уровнем земли.
  7. Конструируйте подъезды и внешние плиты таким образом, чтобы они отклонялись от стены фундамента, были усилены стальной или проволочной сеткой, обычно находились не менее чем на 2 дюйма ниже внешнего сайдинга и были отделены от всех деревянных элементов зазором в 2 дюйма, видимым для осмотра. или сплошной металлический оклад, пропаянный по всем швам.
  8. Заполните стык между монолитным полом и фундаментной стеной жидким уретановым герметиком или каменноугольной смолой, чтобы сформировать барьер от термитов и радона.

Пенопласт и изоляционные материалы из минеральной ваты не имеют пищевой ценности для термитов, но они могут обеспечить защитное покрытие и облегчить проходку туннелей. Изоляционные установки могут быть детализированы для облегчения осмотра, хотя часто за счет снижения тепловой эффективности.

В принципе, щитки от термитов обеспечивают защиту, но на них не следует полагаться как на барьер. Термитные щиты показаны в этом документе как компонент всех конструкций плиты на уровне грунта. Их цель — вытеснить любых насекомых, пролезающих через стену, наружу, где их можно будет увидеть. По этой причине щитки от термитов должны быть сплошными, а все швы должны быть герметизированы, чтобы не допустить обхода насекомыми.

Эти опасения по поводу изоляции и ненадежности защиты от термитов привели к выводу, что обработка почвы является наиболее эффективным методом борьбы с термитами с помощью изолированного фундамента.Однако ограничения на широко применяемые термитициды могут сделать этот вариант либо недоступным, либо вызвать замену более дорогими и, возможно, менее эффективными продуктами. Эта ситуация должна стимулировать использование методов изоляции, которые улучшают визуальный осмотр и создают эффективные барьеры для термитов. Для получения дополнительной информации о методах борьбы с термитами см. NAHB (2006).

Рисунок 4-7. Методы контроля радона в плите

МЕТОДЫ УПРАВЛЕНИЯ РАДОНОМ

Уплотнение плиты

Следующие методы минимизации инфильтрации радона через фундамент плиты подходят, особенно в областях с умеренным или высоким потенциалом радона (зоны 1 и 2), как определено Агентством по охране окружающей среды (см. Рисунки 4-7 и 4-8).Чтобы определить это, свяжитесь с государственным радоновым персоналом.

  1. Используйте сплошные трубы для дренажей в полу для дневного света или обеспечьте механические ловушки, если они выходят в подземные стоки.
  2. Положите полиэтиленовую пленку толщиной 6 мил поверх дренажного слоя гравия под плитой. Эта пленка служит одновременно и радоном, и замедлителем влажности. Надрежьте «x» на полиэтиленовой мембране в местах проникновения. Поднимите язычки и заклейте их до места проникновения герметиком или лентой. Следует проявлять осторожность, чтобы случайно не пробить барьер; рассмотрите возможность использования руслового гравия, если он доступен по разумной цене.Круглый русловой гравий обеспечивает более свободное движение почвенного газа и не имеет острых краев, которые могли бы проникнуть в полиэтилен. Края должны быть притерты не менее 12 дюймов. Полиэтилен должен выходить за верхнюю часть фундаментной стены или проходить под балкой из монолитной плиты или патио, заканчиваясь не ниже готовой отметки. Используйте бетон с низким соотношением вода / цемент, чтобы минимизировать растрескивание.
  3. Обеспечьте изоляционное соединение между фундаментной стеной и перекрытием, где ожидается вертикальное перемещение.После того, как плита была отверждают в течение нескольких дней, уплотнение соединения путем заливки полиуретана или подобного затыкают в 1/2-дюймовый канал, образованный со съемной полоской. Полиуретан затыкает хорошо прилипают к кирпичной кладке и долговечны. Они не прилипают к полиэтилену. Не используйте латекс конопатить.
  4. Установить сварную проволоку в плите, чтобы уменьшить влияние усадки трещин. Рассмотрите возможность контрольных швов или дополнительной арматуры возле внутреннего угла L-образных плит. Две части арматурного стержня № 4, длиной 3 фута и с 12-дюймовым центром на участках, где ожидается дополнительное напряжение, должны уменьшить растрескивание.Использование волокон в бетоне также уменьшит количество трещин при пластической усадке.
  5. Контрольные соединения должны иметь углубление на 1/2 дюйма. Полностью заполните это углубление полиуретановым или аналогичным герметиком.
  6. Сведите к минимуму количество заливок, чтобы избежать образования холодных швов. Начните отверждение бетона сразу после заливки в соответствии с рекомендациями Американского института бетона (1980; 1983). При температуре 70 ° F требуется не менее трех дней, а при более низких температурах — дольше.Используйте непроницаемый покровный лист или влажную мешковину.
  7. Создайте зазор шириной не менее 1/2 дюйма вокруг всех вводов водопровода и инженерных сетей через плиту на глубину не менее 1/2 дюйма. Заполните полиуретаном или аналогичным герметиком.
  8. Разместите отводы конденсата HVAC таким образом, чтобы они выходили на дневной свет за пределы ограждающей конструкции здания, или к сливу в полу, надлежащим образом закрытым от проникновения радона. Отводы конденсата, которые соединяются с сухими колодцами или другой почвой, могут стать прямыми проводниками почвенного газа и могут быть основным источником поступления радона.
  9. Места твердый блок, конечно, балка связи, или колпачок блок поверх всех стены каменной кладки фундамента для уплотнения ядер или заполнить ядра открытых блоков в верхнем конечно с бетоном. Альтернативный подход состоит, чтобы оставить сердечники кладки открытым и заполнить твердое вещество в то время перекрытия отливают с помощью текучего бетона в верхний ход блока.
  10. не размещают HVAC воздуховодов под плитой.

Рисунок 4-8. Грунтовые газа Сбор и газоразрядные методы

Почва Газ Перехват

Наиболее эффективный способ ограничить радона и другой вход почвенного газа за счет использования активного разгерметизации почвы (ASD).ASD работает путем снижения давления воздуха в почве по отношению к помещению. Избежание отверстия фундаментных почв, или герметизация этих отверстий, а также ограничение источников крытой разгерметизации системы ASD помощи. Иногда используются пассивные разгерметизации почвы (PSD, без вентилятора) системы. Если тестирование постзанятия радона показывает дальнейшее снижение радона желательно, вентилятор может быть установлен в вентиляционной трубы (см Рисунок 4-8).

Subslab разгерметизации доказала, чтобы быть эффективным методом для снижения концентрации радона до приемлемого уровня, даже в домах с чрезвычайно высокими концентрациями (Dudney 1988).Этот метод снижает давление вокруг оболочки фундамента, в результате чего почвенный газ направляется в систему сбора, избегая внутренних пространств и выбрасывая наружу.

В фундаменте с хорошим подземным дренажем уже есть система сбора. Дренажный слой из гравия под плитами можно использовать для сбора почвенного газа. Он должен быть не менее 4 дюймов в толщину и из чистого заполнителя не менее 1/2 дюйма в диаметре. Гравий должен быть покрыт слоем полиэтиленового радона толщиной 6 мил и замедлителем парообразования.

3- или 4-дюймовый диаметр ПВХ вентиляционной труба должна быть проложена от subslab слоя гравия через кондиционированную часть здания и через самую высокие плоскости крыши. Труба должна заканчиваться под плитой тройником. Для того, чтобы предотвратить засорение трубы с гравием, десять футов длина перфорированной draintile может быть прикреплена к ногам мишени, и запечатана на концах. С другой стороны, вентиляционная труба может быть соединена с дренажной системой по периметру, пока эта система не подключается к внешней среде.Горизонтальные вентиляционные трубы могут подключить вентиляционную трубу через ниже стены класса в проницаемые зоны под примыканием. Одна вентиляционная труба подходит для большинства домов с менее чем 2500 квадратных футов площади плиты, которые также включают в себя проницаемый слой subslab. Вентиляционная труба выводится на крышу через водосточные желоба, внутренние стены или туалеты.

системы А СДП требует перекрытий, чтобы быть почти герметичными таким образом, что усилия по сбору не закорочены, привлекая излишний воздух в помещении вниз через плиту, и в систему.Трещины, отверстия в плитах и ​​контрольные швы должны быть заделаны. Следует избегать сточных вод в полу, которые выходят на гравий под плитой, но при их использовании следует оборудовать механическую ловушку, способную обеспечить герметичное уплотнение.

В то время как правильно установленная система пассивной разгерметизации почвы (PSD) может снизить концентрацию радона внутри помещений примерно на 50%, системы активной разгерметизации почвы (ASD) могут снизить концентрацию радона внутри помещений на 99%. Система PSD более ограничена с точки зрения вариантов прокладки вентиляционных труб и менее прощает дефекты конструкции, чем системы ASD.Кроме того, в новом строительстве можно использовать небольшие вентиляторы ASD (25-40 Вт) с минимальным энергетическим воздействием. В активных системах используются бесшумные прямые канальные вентиляторы для забора газа из почвы. Вентилятор должен располагаться снаружи, а в идеале — над кондиционируемым пространством, чтобы любые утечки воздуха со стороны положительного давления вентилятора или вентиляционной трубы не попадали в жилое пространство. Вентилятор должен быть ориентирован так, чтобы предотвратить скопление конденсата в корпусе вентилятора. Стек ASD должен быть проложен через здание, пристроенный гараж или навес и выступать на двенадцать дюймов над крышей.Его также можно провести через ленточную балку и вверх по внешней стороне стены до точки, достаточно высокой, чтобы не было опасности перенаправления выхлопных газов в здание через вентиляционные отверстия чердака или другие проходы. Поскольку системы PSD полагаются на естественную плавучесть для работы, стек PSD должен быть проложен через кондиционированную часть дома.

Вентилятор, способный поддерживать всасывание воды на 0,2 дюйма в условиях установки, подходит для обслуживания подсобных систем сбора в большинстве домов (Labs 1988).Это часто достигается с помощью центробежного вентилятора мощностью 0,03 л.с. (25 Вт) и 160 куб. Футов в минуту (максимальная мощность), способного втягивать до 1 дюйма воды перед остановкой. В полевых условиях на глубине 0,2 дюйма воды такой вентилятор работает со скоростью около 80 кубических футов в минуту.

Можно проверить всасывание подсистемы подслоя, просверлив небольшое (1/4 дюйма) отверстие в участках плиты, удаленных от точки всасывания, и измерив всасывание через отверстие с помощью микроманометра или наклонного манометра. Целью подсистемы сброса давления внутри плиты является создание отрицательного давления воздуха под плитой по сравнению с давлением воздуха в прилегающем внутреннем пространстве.Всасывание в 5 паскалей считается удовлетворительным, когда дом находится в наихудшем состоянии разгерметизации (т. Е. Дом закрыт, все вытяжные вентиляторы и устройства работают, а система отопления, вентиляции и кондиционирования воздуха работает с закрытыми внутренними дверями). После испытания отверстие необходимо закрыть.

Системы

PSD требуют почти идеальной герметизации проемов в почве, поскольку система использует 3- или 4-дюймовую трубу для более эффективной вентиляции, чем весь дом. Герметизация отверстий в почве менее критична для борьбы с радоном с помощью систем ASD, хотя это очень желательно для ограничения потерь энергии, связанных с утечкой кондиционированного воздуха внутри помещения в подслаб с пониженным давлением, а оттуда на улицу.Срок службы вентиляторов ASD составляет в среднем около десяти лет, причем ожидаемый срок службы увеличивается, если вентилятор защищен от непогоды. Так как система ASD может быть отключена жильцами, сервисные выключатели обычно располагаются в зонах с ограниченным доступом.

Для получения дополнительной информации посетите Центр решений Building America.

Фундаменты из бетона, блоков и плит

Фото :creteworkz.com

При строительстве дома используются два основных типа фундаментов: фундаментный фундамент или фундамент ниже уровня земли с плитой подвала.Климат, включая высокий уровень грунтовых вод, морозы, суровые зимы и уязвимость перед штормовыми нагонами и сильными ветрами, будет определять, какой фундамент будет выбран — плиточный или ниже уровня земли.

Залитые и блочные фундаменты опираются на бетонные опоры или залитые подушки, которые служат основанием для стен. Фундаменты сооружаются в траншеях, вырытых ниже уровня цокольного этажа. Эти траншеи шире и длиннее, чем стены, которые они поддерживают, и действуют как ножки, распределяя вес стены и конструкции над ней.Подножки обеспечивают прочную поверхность, чтобы противостоять погружению или смещению в землю или субстрат. Глубина траншеи составляет от шести дюймов до трех футов, в зависимости от размера здания и характеристик почвы.

Наливные бетонные стены

Наливной бетон более популярен для строительства подвалов, чем блочный, потому что он является бесшовным и сопротивляется проникновению воды. При заливке цельного фундамента алюминиевые или изолированные стеновые опалубки кладут на опоры, скрепляют вместе и поддерживают для сохранения своей формы во время заливки бетона.

После того, как формы установлены, арматурный стержень помещается вертикально внутри канала стены для поддержки и добавления дополнительной прочности бетонной стене после удаления форм. Затем в форму заливают бетон, чтобы сформировать стены.

Проконсультируйтесь со специалистом по фондам

Найдите лицензированных специалистов по фондам в вашем регионе и получите бесплатную оценку вашего проекта без каких-либо обязательств.

+

Бетонные стены должны создаваться непрерывной заливкой, чтобы обеспечить хорошее сцепление и избежать растрескивания швов в местах, где уже затвердел первый слой бетона.

Цемент можно заливать на место с помощью автобетоносмесителя или выгружать по желобу автобетоносмесителя, если он может подойти достаточно близко к фундаменту. Время установки зависит от используемого раствора, времени года, тепла и влажности. Временные формы обычно снимаются через неделю, когда бетон достаточно затвердевает, чтобы поддерживать себя. Бетон будет продолжать затвердевать и выделять влагу гораздо дольше. При использовании утепленных бетонных форм они остаются на месте и утепляют жилище.

Армированные блоки и бетонные стены

В блочном фундаменте используются шлакоблоки (8 x 8 x 16 дюймов), которые накладываются друг на друга и цементируются на месте с помощью раствора. Процесс начинается с опор, и каждый ряд формирует свой собственный путь. Затем блоки армируются арматурой, которая помещается вертикально в отверстия или ячейки и заполняется бетоном.

Блочные стены также можно использовать для формирования стенок ствола, которые поддерживают перекрытие наверху. При строительстве стволовых стен ряды блоков на опорах устанавливаются ниже уровня земли и армируются арматурой перед заливкой бетона непрерывной заливкой для получения бесшовной цельной плиты.Фундамент из плит стеблей и стен предотвращает проникновение воды и отделение плиты от основания, которое может быть вызвано подъемом или гидростатическим давлением.

Наливные и блочные фундаменты армированы арматурой. В случае наливных стен в раствор вставляется карандашный вибратор, который заставляет бетон встать на место и убедиться, что в стене не осталось воздушных карманов или пустот.

Отделка цокольного этажа

При строительстве плиточного фундамента заливка бетона производится после того, как опоры установлены, но до возведения стен.Грязь уплотняется и засыпается гравием от четырех до шести дюймов. Обычно полиэтиленовый лист толщиной шесть мил обеспечивает пароизоляцию между почвой и плитой. Поверх пароизоляции идет двухдюймовый слой песка, за которым следует сетка из проволочной сетки размером 6 × 6 дюймов, которая укрепляет бетон. Если будет использоваться теплый пол с подогревом, пластиковая трубка помещается поверх проволочной сетки. После испытания труб под давлением заливается бетонная плита от четырех до шести дюймов.

При строительстве с заливными стенами цокольный этаж подготавливается так, как если бы это был плиточный пол, часто бетонный пол заливается после того, как верхние этажи уложены и крыша, окна и двери установлены.

Подвальная сантехника для сточных вод в полу и трубопроводов должна быть обработана шероховатостью перед заливкой. Как и плиточный пол, цокольный этаж будет выложен шестидюймовым слоем заполнителя, за которым следует полиэтиленовый пароизоляционный слой толщиной шесть мил. Поверх пароизоляции может быть нанесен пенопласт толщиной от одного до двух дюймов для изоляции и дополнительной гидроизоляции. Следующим шагом является проволочная сетка для обеспечения прочности конструкции, а гибкие трубки устанавливаются на место, если используется внутрипольное отопление. Наконец, сверху заливается бетон и разравнивается стяжкой.

Проконсультируйтесь со специалистом по фондам

Найдите лицензированных специалистов по фондам в вашем регионе и получите бесплатную оценку вашего проекта без каких-либо обязательств.

+

Услуги по бетонным фундаментам и плитам | Industrial

Прочный и прочный фундамент необходим для любого строительного проекта, но особенно важен при установке тяжелого механического оборудования или технологических трубопроводов. Промышленные предприятия должны быть полностью уверены в своем бетонном фундаменте, поскольку отказы могут привести к растрескиванию или деформации, что потребует дорогостоящего восстановления или замены.

В Base Construction, Inc. мы провели десятилетия, работая с различными заказчиками по проверке, строительству и обслуживанию высокоэффективных бетонных фундаментов, поэтому мы полностью понимаем ограничения и проблемы, связанные с проектами промышленного строительства. Мы опираемся на годы успешного партнерства, чтобы предлагать наиболее эффективные бетонные услуги по доступным ценам. Наши предложения фундаментов и плит включают:

  • Проектирование, расчет и клеймо
  • Конструктивная спецификация для модификации или нового строительства
  • Обработка под конкретные задачи, включая сложную формовку и безопасное удаление формовки

Мы выполняем все проекты с осторожностью и точностью, сохраняя ваши инвестиции в надежную инфраструктуру.Чтобы получить больше информации — свяжитесь с нами.

Качественные бетонные услуги на основе базовой конструкции

Нужен ли вам стандартный плиточный фундамент, узкоспециализированная защитная стена или локальный ремонт, Base Construction обладает знаниями и техническими знаниями, чтобы построить износостойкий фундамент, который будет служить долго. Как специалисты в области технологических трубопроводов, мы обладаем особой квалификацией для обслуживания клиентов, планирующих установить или заменить трубы в качестве неотъемлемого компонента своего оборудования.

Обслуживая территорию Калифорнии более 30 лет, мы привносим качество и профессионализм на каждый объект, построенный на нашем опыте более 1000 успешных строительных проектов. Чтобы узнать больше о вариантах вашего бетонного фундамента, свяжитесь с нами или запросите информацию у наших преданных сотрудников сегодня.

Проектирование, установка и ремонт бетонных фундаментов

Base Construction специализируется на услугах по бетонным фундаментам всех видов.Каждый проект начинается с полной оценки сайта и ваших спецификаций, после чего мы проведем вас через весь процесс установки и ремонта, чтобы гарантировать получение желаемых результатов.

Важность фонда качества

Успех любого промышленного строительства в буквальном смысле зависит от его фундамента. Плохая конструкция или установка делают бетон более восприимчивым к растрескиванию или разрушению, особенно при использовании трубопроводов или многотонного оборудования.

Такие соображения, как надлежащая герметизация и гидроизоляция, также важны, но неопытные поставщики могут быть менее знакомы с наиболее эффективными процессами отделки для промышленного применения. Выбор компании с большим опытом работы в отрасли — единственный способ гарантировать, что ваш фонд устоит в течение долгого времени.

Комплексное проектирование и монтаж

Самые эффективные услуги по бетонному фундаменту адаптированы к конкретному месту и применению.Наши профессиональные инженеры начинают каждый проект с обследования участка и определения идеального дизайна для поддержки желаемого варианта использования. Это включает в себя не только прочность и состав бетона, но и идеальную форму.

Когда вы подписываете проект, мы строим фундамент в соответствии со строгими стандартами качества. В результате получается прочная, сильно армированная бетонная конструкция, которая может поддерживать оборудование, необходимое для вашей работы.

Бетонный фундамент Трещины? Наши услуги по ремонту и восстановлению

Даже хорошо спроектированный фундамент со временем может треснуть, часто из-за неконтролируемых факторов окружающей среды.Профилактическое обслуживание иногда также необходимо при изменении условий или при обнаружении незначительного износа. В этих случаях лучший первый шаг — проконсультироваться с конкретными экспертами, чтобы определить все возможные варианты.

Не всегда необходимо выкапывать и заменять весь фундамент. Если существующая конструкция недостаточна или начинает изнашиваться, наши инженеры могут оценить ваши потребности и составить соответствующий план ремонта и восстановления. Мы внимательно изучаем ваш сайт, чтобы определить наименее трудоемкий процесс ремонта или усиления.

При правильном выполнении ремонт фундамента может сэкономить вашей компании значительную сумму на затратах на земляные работы за счет изменения только того, что необходимо для поддержания структурной целостности. Если все же необходимо заменить весь фундамент, мы делаем это максимально эффективно и заменяем его долговечной конструкцией, которая лучше соответствует вашим потребностям.

Технические характеристики

Конструктивное проектирование и расчет
Фундамент насоса
Фундамент резервуара
Фундамент промышленного оборудования
Фундамент машины

Структурный фундамент
Приямки
Транши
Изолирующая стена
Улучшение качества стром водоснабжения

Болларды
Надземные плиты и фундаменты
Восстановление бетона
Бетонное покрытие

Бетон 2500 фунтов на квадратный дюйм, насосная смесь, 3/8 дюйма минус заполнитель
Бетон 2500 фунтов на квадратный дюйм, 3/4 дюйма минус заполнитель

Бетон 3000 фунтов на квадратный дюйм, насосная смесь, 3/8 дюйма минус заполнитель
Бетон 3000 фунтов на квадратный дюйм, 3/4 дюйма минус заполнитель

Бетон 4000 фунтов на квадратный дюйм, насосная смесь, 3/8 дюйма минус заполнитель
Бетон 4000 фунтов на квадратный дюйм, 3/4 дюйма минус заполнитель

Изолирующие стены
Фундамент «плита на уровне земли»
Фундамент с возвышением

Аэрокосмические предприятия
Асфальтовые заводы
Аккумуляторные заводы
Заводы по производству напитков, молочные продукты и заводы питьевой воды
Химические заводы
Заводы по производству медного листа
Криогенные установки
Установки для производства электронных микрочипов и другие полупроводниковые установки

Пенный завод
Пищевые предприятия
Ископаемые, природный газ, геотермальная энергия и когенерация
Электростанция
Золотые рудники
Изоляционные заводы
Заводы по производству извести, цемента, бора, бетонных блоков
Бумажные заводы

Завод средств личной гигиены
Фармацевтический завод
Нефтеперерабатывающий завод
Металлургический завод
Титановый завод
Шинный завод
Очистные сооружения сточных вод

Типы бетонных фундаментов

Base Construction специализируется на строительстве защитных стен, фундаментных фундаментов и фальш-фундаментов.Наши опытные сотрудники отдела продаж обсудят с вами все эти варианты, чтобы убедиться, что вы запрашиваете наиболее подходящий тип фундамента для ваших нужд.

Изолирующие стены

Бетонные ограждающие конструкции сочетают в себе прочный фундамент с вертикальными железобетонными стенами для предотвращения утечки опасных химикатов или газов с промышленного объекта. Они широко применяются на любых перерабатывающих предприятиях, которые работают с любыми материалами, которые могут быть загрязнены, даже с нефтесодержащей водой.

Base Construction проектирует и устанавливает защитные стены в соответствии с вашими требованиями, подбирая бетон, арматуру, конструкцию и покрытия для конкретного применения. Несоблюдение всех этих переменных во внимание может привести к неисправности защитной стены, которая подвергнет опасности не только конструкцию, но и сотрудников, местные сообщества и окружающую среду.

Фундамент перекрытия

Фундаменты типа «плита на грунте» относительно просты и состоят только из одного толстого слоя бетона, налитого на стержни арматуры.Края заливаются немного толще, чтобы образовалась опорная основа. Фундаменты из плит легче и дешевле возводить в благоприятных условиях окружающей среды, но они подходят не для всех областей применения. Плохие грунтовые условия, крутые уклоны и холодная среда — все это может ограничивать полезность фундамента из плит на грунте, затрудняя установку или даже повышая склонность к растрескиванию.

Собственные фонды

В отличие от фундаментов из плит, в которых края используются в качестве опоры, фальш-фундамент строится на непрерывном слое фундамента, поддерживаемом опорами.Эта конструкция идеально подходит для сред, которые не могут поддерживать фундамент из плит из-за климатических или географических факторов.

Поскольку фундамент не возводится непосредственно на поверхности почвы, бетон с меньшей вероятностью потрескается, когда почва промерзнет, ​​впитает влагу или сдвинется. Конструкция приподнятого фундамента создает пространство для лазания под зданием. В случае необходимости ремонта это пространство облегчает доступ к поврежденным частям.

Промышленное применение

Base Construction предлагает клиентам из разных отраслей индивидуальные профессиональные бетонные поверхности.Каждому производственному объекту требуется прочный фундамент, и мы уверены, что сможем удовлетворить эту потребность любого клиента. Наши прошлые проекты и потенциальные возможности для промышленных проектов включают:

  • Аэрокосмические предприятия
  • Аккумуляторные заводы
  • Заводы по производству напитков, молочные заводы и заводы по производству питьевой воды
  • Химические заводы
  • Криогенные установки
  • Электронные микрочипы и прочие полупроводниковые установки
  • Пенный завод
  • Пищевые предприятия
  • Электростанция на природном газе, геотермальной энергии и когенерации
  • Заводы по производству теплоизоляции
  • Заводы по производству извести, цемента, бетонных блоков
  • Бумажные растения
  • Завод средств личной гигиены
  • Фармацевтический завод
  • Шинные заводы
  • Станции очистки сточных вод


Услуги и возможности

Полный спектр наших услуг по бетону выходит далеко за рамки монтажа или ремонта.У нас есть опыт работы со следующими наборами услуг и типами проектов :

  • Конструктивное проектирование и расчет
  • Фундамент насосный
  • Фундамент резервуаров
  • Фундаменты промышленного оборудования
  • Фундамент машин
  • Конструкционные фундаменты
  • Приямки
  • Транши
  • Защитные стены
  • Улучшение ливневых вод
  • Болларды
  • Фальшпол и фундамент
  • Реставрация бетона
  • Бетонные покрытия

Материалы и характеристики

Одним из ключевых факторов для любого строительного проекта является надлежащее использование материалов.Мы выбираем из следующих высококачественных марок бетона, проверяя соответствие прочности всем требованиям. Перед укладкой бетона мы представим проект бетонной смеси. Смешанный дизайн может быть для различных видов прочности, времени отверждения и применения.

  • Бетон 2500 фунтов на квадратный дюйм, насосная смесь, 3/8 ″ минус заполнитель
  • Бетон 2500 фунтов на квадратный дюйм, 1 дюйм минус заполнитель
  • Бетон 3000 фунтов на квадратный дюйм, насосная смесь, 3/8 ″ минус заполнитель
  • Бетон 3000 фунтов на квадратный дюйм, 1 дюйм минус заполнитель
  • Бетон 4000 фунтов на квадратный дюйм, насосная смесь, 3/8 ″ минус заполнитель
  • Бетон 4000 фунтов на квадратный дюйм, 1 дюйм минус заполнитель
  • Бетон до 7000 фунтов на квадратный дюйм с заполнителем

Мы можем реализовать проекты любого масштаба и будем тесно сотрудничать с вами, чтобы наши возможности соответствовали вашим ожиданиям.Для получения дополнительной информации свяжитесь с нами или запросите ценовое предложение.

Что нужно знать о плитах на фундаменте

Плита на уровне грунта — это тип неглубокого фундамента, в котором бетонная плита опирается непосредственно на землю под ней. Фундамент из плит на грунте обычно состоит из тонкого слоя бетона по всей площади фундамента с утолщенными опорами по краям или под несущими стенами в середине здания.

Фундамент плиты на уровне земли можно сравнить с их наиболее распространенным аналогом для жилищного строительства, неглубоким фундаментом из опор, поддерживающих опоры, и жилого дома, опирающегося на опоры.Дом на опорах и опорах — это дом с подпольем ниже первого этажа. В доме с монолитным фундаментом нет места для лазанья.

На рисунке ниже изображен дом в стадии строительства на фундаментном фундаменте. Внизу каркасной стены вы можете увидеть горизонтальную серую полосу, которая представляет собой фундамент из плиты, опирающийся непосредственно на грунт внизу.

На следующей фотографии показана деревянная опалубка, выложенная для заливки фундаментного фундамента.Прозрачный пластиковый материал внутри формы представляет собой барьер для влаги, предназначенный для предотвращения миграции влаги из почвы через плиту. Торчащие белые трубы предназначены для водопровода и электричества в доме.

Проблемы с фундаментом из плит
Фундаменты из плит в грунте — это наиболее часто используемые фундаменты для жилищного строительства, поскольку они дешевы, быстры и просты в установке. В то время как приемлемая строительная практика при правильном проектировании и установке, неправильно установленный фундамент из плит может серьезно повредить ваш дом.Наиболее частые повреждения включают:
• Оседание почвы
• Трещины в фундаменте
• Проблемы с влагой и дренажем
• Затопление
• Потери тепла

Осадка грунта
Плита на грунте имеет повышенную восприимчивость к осадке почвы, если плита не залита на нужную глубину. Если субподрядчик, заливающий плиту из-за лени, желания сэкономить или недосмотра, не выкапывает форму для плиты достаточно глубоко, то плита может быть слишком тонкой и подверженной растрескиванию и перемещению грунта.

Повреждения от оседания грунта фундаментного фундамента устранить сложнее. Поскольку плита опирается непосредственно на почву под ней, домкраты нельзя размещать под плитой для подъема и стабилизации фундамента. Вместо этого, повреждение оседания грунта на фундаментной плите фундамента обычно устраняется путем просверливания отверстий в фундаменте и установки опор через фундамент. Другой возможный ремонт — закачка «суспензии», смеси воды и цемента, под плиту для подъема плиты.Однако процесс установки опор или использование жидкой смеси для подъема плиты сами по себе могут нанести значительный ущерб дому.

Растрескивание фундамента
Часто неправильно установленный фундамент из плиты на грунте треснет. Чаще всего фундамент треснет, если бетон не затвердеть должным образом. Эта проблема усугубляется, когда плита не заливается на нужную глубину или бетонная смесь неправильная. Трещины в фундаменте дома могут стать причиной многих структурных проблем и повреждений дома.

Проблемы с влагой и дренажем
Поскольку фундамент из плит на грунте опирается непосредственно на почву под ним, могут возникнуть проблемы с влажностью и дренажем, поскольку бетон является пористым материалом. Если плита и почва под ней не разделены должным образом перегородкой, влага может пройти через плиту в жилую зону дома наверху. Типичные признаки проблем с влагой и дренажем — пятна от воды, плесень или грибок. Если ее не обнаружить, влага может вызвать гниение каркаса дома.

Наводнение
Фундамент, построенный из плит на уровне земли, заставляет дома прилегать к земле очень низко, что делает их уязвимыми для затопления. Дом на фундаментной плите может затопить, если окружающий двор и / или недвижимость не были классифицированы должным образом. Другие причины, такие как суровые погодные условия, также могут привести к тому, что вода поднимется над верхним краем плиты.

Потери тепла
Потери тепла часто возникают, когда фундамент из плиты на грунте недостаточно толстый.Бетонная плита, лежащая на почве внизу, может вызвать значительные потери тепла из жилого помещения наверху, если подрядчики не выкопали достаточно глубокую форму для фундамента. Такой дефект конструкции может вызвать у домовладельцев сильный дискомфорт и финансовые потери.

Если вы обнаружите дефект в фундаментной плите вашего дома, как можно скорее обратитесь к юристам по строительным дефектам в юридической фирме Steinberg. Если дефект серьезный, то он должен быть осмотрен архитектором или инженером, который является экспертом в этой области, а не архитектором или инженером, связанным со строителем.Опытные поверенные по строительным дефектам в Steinberg Law Firm могут помочь вам выяснить, есть ли у вас претензия, заслуживающая рассмотрения.

Взгляд на различные типы жилищных фондов

3. Фонд Crawl Space

Еще один из наиболее популярных типов фундаментов — подъезд . Как следует из названия, дома с фундаментом для подполья строятся на небольших конструкциях, которые, по сути, действуют как миниатюрные подвалы. Пространства для обхода обычно используются, когда почва труднопроходима.Вообще говоря, пространство для лазания не превышает трех или четырех футов в высоту, а бетонные столбы размещаются по периметру, чтобы поддерживать вышеупомянутую конструкцию.

Плюсы фонда Crawl Space

Подземное пространство , возможно, является одним из самых прочных фундаментов в районах с высоким уровнем грунтовых вод. Подземное пространство обеспечивает лучшую защиту от воды и рыхлой почвы, одновременно обеспечивая лучший воздушный поток под домом в жаркие месяцы. Ползунки также можно использовать для хранения уличных предметов.

Минусы фонда Crawl Space

Хорошая вентиляция, которую обеспечивает в летние месяцы, превращается в плохую в холодные месяцы, что немного затрудняет обогрев дома. Кроме того, застойная вода и влага могут застрять в пространстве для обхода и вызвать проблемы со здоровьем. А если подполье не изолировано и не запечатано, возможно, у вас возникнут проблемы.

4. Фундамент причала

Последний тип фундамента, который мы рассмотрим, — это фундамент опоры .Фундамент пирса строится с использованием небольших круглых или квадратных бетонных подушек, которые расположены в стратегических точках по внешнему периметру дома. Эти подушки вставляются и закрепляются в земле с помощью обработанных деревянных столбов или стальных стержней. Эти стойки или стержни затем подключаются к дому для поддержки.

Плюсы Фонда Пирса

Фундаменты опор идеально подходят для земельных участков, на которых сложно заложить традиционный фундамент. Хотя это не всегда первый выбор, фундамент для пирса — одно из самых прочных и долговечных решений.Он обеспечивает отличную поддержку и не имеет некоторых потенциальных недостатков, связанных с подвалами и подпольями.

Минусы фундамента для пирса

Возможно, самый большой недостаток фундамента опоры — это стоимость. Хотя фундамент для пирса может быть хорошей идеей для небольших навесов и отдельно стоящих построек, строительство дома на земле почти всегда обходится дороже.

Добавить комментарий
