Двухтрубная система отопления дома — монтаж и схема разводки трубопроводов

Двухтрубная система отопления

Содержание:

С давних времен известно, что деревянный дом, благодаря своим свойствам проводимости тепла, замечательным образом сохраняет комфортную для жильцов температуру. В случае если сруб предназначен для постоянного проживания, к тому же в территориальных зонах, где температура понижается до минусовой отметки, есть смысл планирования и дополнительных источников тепловой энергии.

Независимо от того, что монтаж однотрубных отопительных сетей для частных домов прост, не требует большой протяженности трубопровода и материальных затрат, список обустройства жилья возглавляют двухтрубные системы.

Убедительный, хотя и незначительный по длине список достоинств делает эксплуатацию двухтрубной системы отопления весьма це2лесообразной. Приобретение труб в двойном количестве, связанное с монтажом, оправдывается, поскольку для сооружения двухтрубной системы нет необходимости в трубопрокате большого диаметра.

Типы и размеры крепежных соединений, вентили и фасонные изделия необходимы в небольшом количестве. Стало быть, разница в стоимости для приобретения материала, довольно незначительна. Помимо всего, работу по установке двухтрубной системы отопления, вполне можно осилить и самостоятельно – своими руками.

Содержание статьи:

Системы двухтрубного водяного отопления частного дома

Двухтрубная система отопления создает качественный обогрев жилища. Это и понятно, ведь в каждый радиатор вмонтированы две трубы. Одна с горячей водой, параллельно подключенной к каждому из отопительных приборов, а уже остывшая вода через другую трубу имеет обратный выход в систему.

Установка крана перед каждым радиатором позволяет отключать любой из них, по необходимости, от общей подачи тепла. Температура в последнем радиаторе с горячей водой довольно низкая, по сравнению с однотрубной системой, однако потери, все равно будут намного меньше.

Горизонтальная двухтрубная система

Разница между горизонтальным и вертикальным типом отопительной системы зависит от труб, соединяющих каждый отдельный прибор в единый механизм расположения.

Вертикальная отопительная система присоединяет все приборы к вертикальному стояку. Ее монтаж обычно несколько дороже, однако воздушные пробки при эксплуатации практически не возникают. Этот вариант является отличным для частных домов, имеющих два и больше этажей, поскольку каждый этаж может быть подсоединен к стояку отдельно.

Двухтрубная горизонтальная система отопления устанавливается в больших одноэтажных домах, где разумно и очевидно присоединить радиаторы к трубопроводу, проложенному именно в горизонтальном положении. Такой метод отопления удобен в обустройстве, скорее панельно-каркасных строений или для деревянных домов, не имеющих простенков. Стояки разводки для нее располагаются обычно в коридоре.

Схема горизонтальной системы

Горизонтальная система отопления имеет два типа подключения тепловых приборов:

• лучевой;
• последовательный.

Суть лучевого типа работы состоит в отдельной отопительной подаче к радиатору. Механизм действия последовательного типа заключается в общей паре трубопроводов.

Оба типа обладают своими преимуществами: в первом, абсолютно нет необходимости регулировать двухтрубную систему отопления, не нужно контролировать проходимость дросселей, расположенных у котла радиаторов. А температурный режим будет одинаковым по всей лучевой длине. Небольшой недостаток этой системы отопления – расход материала.

Протягивая горизонтальную проводку к большому количеству радиаторов по стене, сложно сохранить безукоризненность внешнего вида. Поэтому лучшим вариантом будет предварительно спрятать трубы под стяжку во время строительства.

Лучевая система окажется практичной только в случае если частный дом имеет один этаж.

Последовательная двухтрубная сеть отопления всегда практична и выгодна в обогреве помещений, поскольку температура носителя тепла в системе отопления может всегда поддерживаться одинаковой.

Осуществляя правильную установку горизонтальной двухтрубной системы отопления, как и ее настройку необходимо знать:

• Полная процедура монтажа системы займет достаточно много времени.
• Регулировка системы должна быть проведена до наступления холодов.
• При расчете горизонтальной двухтрубной системы отопления необходимо обратиться к квалифицированному специалисту.

Двухтрубная система обогрева с верхней разводкой

Применение двухтрубной вертикальной системы отопления с верхней разводкой предполагает параллельное соединение радиаторов, в которые тепло поступает от котла.

Двухтрубная вертикальная с верхней разводкой

Отличительной особенностью этого способа является верхнее прокладывание разводящего трубопровода и обязательное присутствие расширительного бака.

Бак монтируется в пиковой – верхней точке по отопительному контуру. Из котла носитель тепла поднимается вверх по трубопроводу, равномерно поступая по подводкам в каждый нагревательный радиатор.

В горизонтальных системах трубы прокладываются с небольшим уклоном.

По обратным подводкам вода от теплонагревателей возвращается в обратный трубопровод, а уже из него – в котел. Все приборы подобной системы отопления имеют два трубопровода: подающий и обратный. Именно поэтому она получила название двухтрубной.

Подача воды по системе происходит от водопровода. При отсутствии водоснабжения, вода заливается через отверстие расширительного бака вручную. Подпитывать отопительную систему лучше в обратку. То есть: холодная водопроводная вода перемешивается с горячей водой обратки. Это повышает ее плотность и увеличивает напор циркуляции во время подпитки.

Схема работы системы: нагретый теплоноситель под давлением поднимается вверх на чердак, после чего по радиаторам отопления спускается вниз. Уже остывшая вода подается обратно в трубы, которые расположены ниже уровня радиаторов. «Завоздушины» в такой циркуляции удаляются сами, чему дополнительно способствует расширительный бак.

Двухтрубная система отопления с нижней разводкой

Отопления с нижней разводкой

[ads1]От системы с верхней разводкой этот тип отличается подающим трубопроводом, который прокладывается рядом с обратным – снизу. Вода в нижней разводке движется снизу вверх по подающим трубам. Через нагревательные приборы она проходит по обратным подводкам и поступает уже в обратную трубу. После этого ее путь – в котел. Воздушные пробки из отопительной системы спускаются через специальные воздушные краны Маевского. Их необходимо установить на всех радиаторах.

Отопительная сеть с нижней разводкой может быть спроектирована с одним контуром, несколькими, с тупиковым или попутным. Движение теплоносителя может быть попутным или тупиковым.

Подобный вид разводки применяются редко. Связано это с тем, что количество конечных радиаторов обязательно нуждается в установке воздушных спускников. Поскольку эти системы имеют расширительный бак, который вовлекает воздух в кольцо циркуляции из-за сообщения с атмосферой, то работа по стравливанию воздуха из радиаторов должна проводиться каждую неделю.

Неоспоримое преимущество подобной системы в том, что дом можно отапливать еще до полного окончания строительства или согревать только тот этаж, где на данный момент вы проживаете.

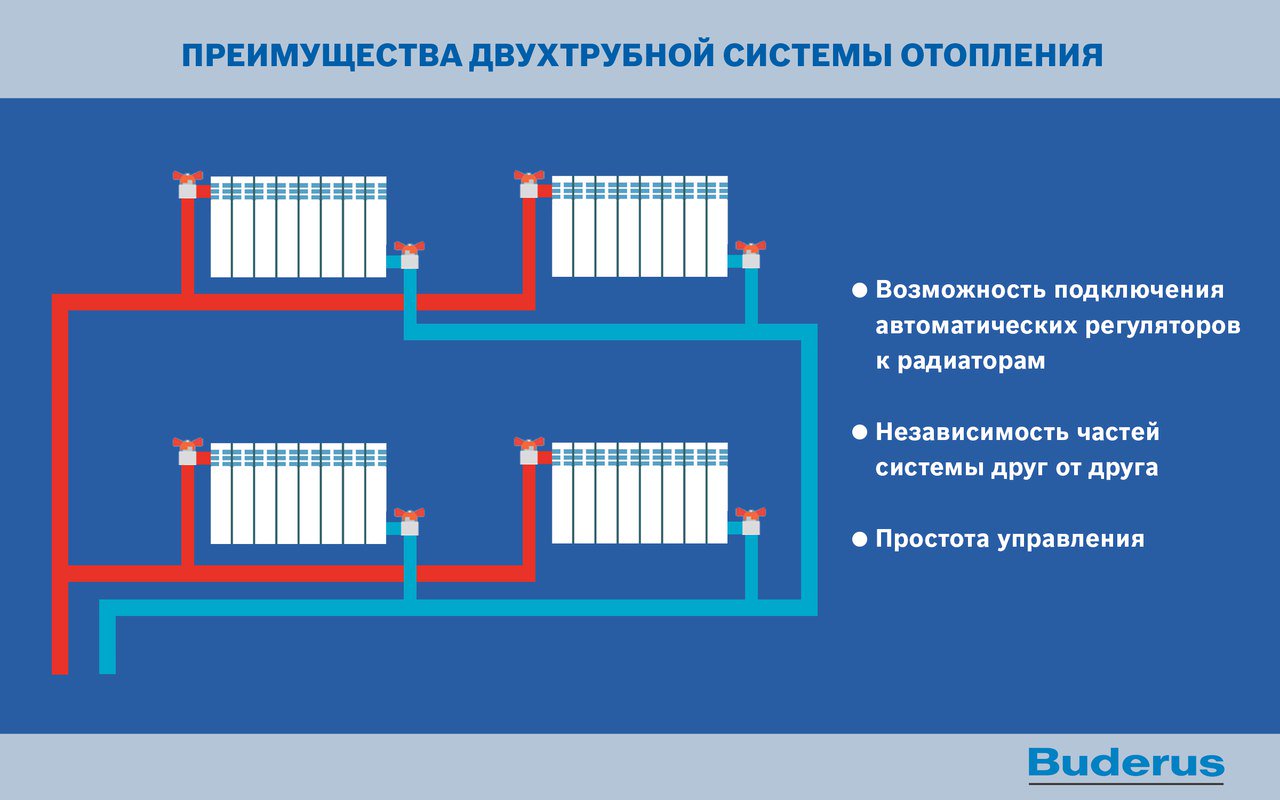

Схема двухтрубной системы отопления

В двухтрубной системе, согласно схеме отопления к каждому радиатору обогрева подходят две трубы, одна верхняя – прямого тока, другая нижняя – с обратным током.

Двухтрубная отопительная система состоит из:

1. котла;
2. автовоздушника;
3. термостатического клапана;
4. батареи;
5. устройства балансировки;
6. бака;
7. вентиля;
8. фильтр трубопроводный;
9. насос;
10. манометр температуры;
11. предохранительный клапан

• Схема двухтрубного радиаторного отопления двухэтажного дома

  При наличии расширительного бака его установка должна быть не ниже самого верхнего пика (точки) системы. Если дом снабжен автономной водоподачей, то расширительный бак можно совместить с расходным бачком водной системы подачи.
• Уклон труб в подаче и обратке может быть не больше десяти сантиметров на двадцати погонных метрах и более.
• Если при монтаже трубопровод двухтрубной сети отопления нижней разводки оказался у входной двери, системы можно разделить на два отдельных колена. Разводка в таком случае должна создаваться от места, где расположена верхняя точка системы.
• При автономной двухтрубной системе обогрева с верхней разводкой могут создаваться разные схемы монтажа. Зависеть они будут от места, где расположен расширительный бак, учитывая также высоту от пола.
• Правильным решением станет установка расширительного бачка в нехолодном помещении, при соблюдении к нему свободного доступа. Это может оказаться неудобным, если верхняя горизонтальная труба подачи окажется посередине: между потолком и окном, нарушая эстетичный вид, и оформление стены или проема окна.
• Разумеется, подобные меры изменят общий вид помещения не в лучшую сторону. Однако размещение расширительного бака на чердаке – над потолочным перекрытием тоже может оказаться неудобным, в смысле доступа, и к тому же частично небезопасным в холодный период.
• Верхняя пиковая точка в двухтрубной системе при верхней разводке может быть выбрана, учитывая все возможные удобства и любое место для размещения расширительного бака. Самой лучшей окажется работа системы при наличии как можно большей по длине трубы теплоподачи.
• Высоким также будет качество работы системы, если сама схема и монтаж будут содержать трубы различного диаметра, поскольку верхняя точка трубы подачи располагается в самом начале разводки. Дело в том, что при автономной работе по такой схеме система с трубами одинаковыми в диаметре может создать неверное движение теплоносителя – только по радиусу малого круга: котел – самая ближний радиатор – котел.
• В любой системе отопления наличие циркуляционного насоса повышает ее эффективность в разы. Однако, что касается двухтрубной отопительной системы с верхней разводкой труб, он будет лишним. Циркуляционный насос имеет мощность, составляющую 60-100 Ватт, не нуждаясь в дополнительном обслуживании при длительной эксплуатационной «жизнедеятельности». При этом скорость нагрева помещения благодаря ему, весьма значительна.

Правила гидравлического расчета

Необходим ли гидравлический расчет двухтрубной системы отопления?

Каждый дом сугубо индивидуален. Соответственно и отопление с определением количества тепла должно быть индивидуально. Сделать это можно и нужно с помощью гидравлического расчета.

Цель гидравлического расчета:

• определить количество нагревательных приборов;
• рассчитать диаметр и количество трубопроводов;
• определить возможные потери в системе отопления.

Все расчеты производятся по предварительно составленной схеме отопления со всеми элементами, входящими в систему. Выполняется гидравлический расчет по аксонометрическим таблицам и формулам.

Более нагруженное кольцо трубопровода принимается за расчетный объект и определяется необходимое сечение трубопровода, оптимальная площадь поверхности радиаторов, возможная потеря давления всего отопительного контура.

Проведение расчета создает четкую картина с распределением всех существующих сопротивлений в отопительном контуре и дает возможность получить точные параметры расхода воды, температурного режима в каждой части отопительной системы.

Как результат – гидравлический расчет должен выстроить самый оптимальный план отопления вашего дома. Не стоит полагаться только на свою интуицию, необходимо провести расчет, прибегнув к помощи специалиста.

Монтаж двухтрубной системы отопления

При монтажных работах двухтрубной системы отопления необходимо соблюдать ряд технологических правил.

• Для начала очень важно определиться с выбором системы отопления, которая предполагается в конкретном доме. Понятно, что самым оптимальным окажется установка той системы, энергоносители которой будут доступны и одновременно экономичны. Именно экономичность в отоплении частного дома на сегодняшний день для большинства очень важна.
• При проведенном к дому газоснабжении, можно не задумываясь устанавливать водяную систему отопления, имеющую два котла, один из которых основной – газовый, а второй запасной – электрический или для твердого топлива, создавая, таким образом, полную энергонезависимость.
• Следующим этапом следует обращение в проектное бюро. Там будет произведены необходимые расчеты, составлена вся документация по проекту и созданы чертежи по отоплению дома. После этого можно смело начать приобретение необходимого оборудования и материалов.

Котельная

Перво-наперво необходимо установить отопительный котел. Для этого необходимо обустроить котельную, где будут находиться возможные продукты горения. Лучше, если это будет отдельное помещение или же подвальная комната с хорошей вентиляционной системой.

Доступ к котлу должен быть свободным, располагать его лучше на достаточном расстоянии от стен. Пол и прилегающие стены, вокруг него нужно облицевать огнеупорным материалом. Дымоход от котла выводится на улицу.

Установка коллекторного шкафа

Если необходимо, то следующим этапом монтажа будет установка циркуляционного насоса, распределительного коллектора, если таковой предусмотрен системой, а так же регулирующих и измерительных приборов рядом с котлом.

Прокладка труб

От места размещения котла ведется магистраль трубопровода к тем местам, где установлены радиаторы. Для проведения труб через толщину стены, необходимо делать отверстия. После проведения труб, образовавшиеся отверстия необходимо замазать раствором цемента. Соединяются трубы исходя из материала изготовления.

Подключение радиаторов

Монтаж радиаторов

Самым последним этапом монтажа двухтрубной системы отопления будет монтирование радиаторов. Они устанавливаются обязательно под оконным проемом на кронштейны. Если размеры радиатора малы и не закрывают оконный проем, желательно нарастить секции или установить по возможности два радиатора.

Высота от пола должна быть от 10 до 12 см, расстояние от стен от 2 до 5 см, от подоконников до радиаторов – 10 см. Вход и выход радиатора фиксируется установлением запорной и регулирующей фурнитуры. Обязательна так же и установка термодатчиков. Благодаря их наличию можно регулировать желаемый температурный режим или перекрывать по необходимости движение воды.

После завершения установки всех элементов отопительных конструкций системы производится опрессовка. Первичный запуск котла допустим только после документального разрешения и в присутствии одного из представителей от газового хозяйства.

Закрытые системы отопления

Двухтрубная закрытая система отопления – это сеть с постоянно поддерживающимся давлением, отсутствием водоразбора и притока извне теплоносителя. Она по достоинству является самой популярной в решении отопления частных домов с электрическими котлами.

Управление расходом теплоэнергии желательно сопроводить установкой термостатов. Последние модели этих устройств производят автоматический контроль работы котла: включение или отключение дополнительной горелки, по необходимости. Топливо и энергия при этом расходуется очень экономно.

Закрытая система отопления со смешанной циркуляцией

Закрытая двухтрубная система отопления состоит из:

• котла;
• автовоздушника;
• термостатического клапана;
• радиатора;
• балансировочного клапана;
• мембранного расширительного бака;
• шарового крана – вентиля;
• фильтра сетчатого магистрального;
• циркуляционного насоса;
• термоманометра;
• предохранительного клапана.

Основное достоинство двухтрубной закрытой системы отопления – отсутствие возможного «завоздушивания» системы. В ней отсутствует испарение теплоносителя, поэтому его применение не лимитируется.
Монтаж закрытой сети отопления сопровождается и предусматривает наличие мембранного расширительного бака.

Плюсы закрытой системы:

• Бак располагается в том же месте, где и котел. Отпадает необходимость протягивания трубы на чердак. Этот пункт полностью исключит контроль над уровнем воды и снимет беспокойство относительно постоянного доливания воды в бак.
• Отсутствует контакт атмосферы и воды. Следовательно, возможность растворения в воде лишнего кислорода тоже исключается. Этот факт увеличивает срок эксплуатации радиаторов и котла соответственно.
• Уменьшается риск возникновения «завоздушин» в верхних радиаторах, поскольку присутствует возможность увеличения давления даже в пиковой – верхней — пиковой точке системы отопления.

Советы по расчету и монтажу двухтрубной системы смотрите на видео ниже:

http://www. youtube.com/watch?v=LyJLwabP9Zk

Из всего рассмотренного выше можно сделать вывод: монтаж двухтрубной отопительной системы своими руками, вполне доступен и не так уж сложен. Изобилие на рынке материалов и методического материала по этой теме в сетях интернета достаточно. Что касается сборки нынешних отопительных систем при помощи фурнитуры, то эта работа под силу окажется и обычному дилетанту, особенно если присутствует желание. Главный момент – это грамотное составление проекта, покупка качественных материалов и оборудования.

Какая система отопления лучше: однотрубная или двухтрубная?

Преимущества и недостатки однотрубных систем

Зная основные недостатки и достоинства однотрубной системы отопления, можно определяться с проектированием отопления в своем частном доме или загородной коттедже. Мы рекомендуем принимать решения только после осмотра объекта специалистом, но уже на начальных этапах проектирования вы можете оценить целесообразность такой системы для помещения.

Аргументы «против»

Самое большое различие, которое имеют однотрубная и двухтрубная система отопления – это последовательное соединение радиаторов, которое в процессе эксплуатации не позволяет регулировать интенсивность нагрева одного из них без последствий для последующих. То есть, если в спальне достаточно жарко и нужно убавить температуру, прижав вентиль на радиаторе, в других комнатах вода в батареях тоже будет остывать.

Второй серьезный минус – однотрубная система отопления дома требует более высокого давления теплоносителя в процессе эксплуатации. Повышается мощность насосов в котельных – повышаются эксплуатационные расходы, появляется больше протечек, система чаще требует пополнения воды. Не исключение и однотрубная система отопления частного дома: в такую систему обязательно нужно врезать насос, в то время как в двухтрубных системах теплоноситель может перемещаться самотеком.

Третий существенный недостаток – однотрубная система отопления дноэтажного дома должна иметь вертикальный розлив. То есть, емкость-расширитель обязательно должен устанавливаться на чердаке, в данном случае выполняющем роль технического этажа. В случае, когда такая система устраивается в многоэтажном жилом доме, необходимо прибегнуть к дополнительным ухищрениям, чтобы обеспечить одинаковую температуру теплоносителя на каждом этаже. Дело в том, что с вертикального излива вода по однотрубным системам отопления спускается вниз, последовательно проходя через радиаторы на каждом этаже. Разумеется, в каждом радиаторе она отдает часть температуры, доходя до первых этажей с потерей теплоэнергии едва ли не до 50%. Поэтому при таких системах на каждом этаже ставят дополнительные перемычки, а на нижних этажах устанавливают большее количество секций радиатора, чем на верхних.

Аргументы «за»

Помимо всего вышеописанного эта система отопления имеет ряд плюсов, которые вполне могут уравновесить недостатки. Во-первых, основные ее отрицательные стороны были характерны для советского времени, когда технический прогресс еще не совершил многих революционных переворотов в технологиях. Сегодня однотрубная система отопления – одна из самых распространенных систем, особенно для частного строительства.

Во-вторых, большой плюс такой системы, разумеется, в экономии материалов. Соединительные трубы, обратные стояки, перемычки и подводы к радиаторам отопления – все это в сумме дает достаточную протяженность трубопровода, который стоит немалых средств. Однотрубная система отопления позволяет избежать монтажа лишних труб, серьезно сэкономив. Во-вторых, это гораздо эстетичнее выглядит.

В-третьих, есть множество технологических решений, которые избавляют от проблем, существовавших в таких системах буквально десяток лет назад. На современные однотрубные системы отопления устанавливают термостатические клапаны, радиаторные регуляторы, специальные воздухоотводчики, балансировочные вентили, удобные шаровые краны. В современных отопительных системах, использующих последовательную подачу теплоносителя, уже можно добиться понижения температуры в предшествующем радиаторе без ее снижения в последующих.

Зная основные особенности однотрубной и двухтрубной систем отопления, можно приступать к проектированию отопления в частном доме или загородной коттедже. Тем не менее, мы рекомендуем приступать к монтажным работам только после осмотра объекта специалистом. Обратитесь к нашим инженерам за помощью в проектировании коммуникаций по телефону +7 (495) 580-29-99 или оставьте заявку на нашем сервисе поиска монтажников montazh.online.

Можно ли совместить однотрубную и двухтрубную схемы отопления

Иногда рационально в одном и том же здании применить однотрубную схему отопления и двухтрубную. Как это сделать?

Преимущества однотрубки

Преимущество однотрубной схемы отопления заключается в том, что вдоль радиаторов тянется всего одна труба, а не две. Явная экономия материалов, усилий на монтаж и свободного пространства.

Правда, многие специалисты замечают, что экономия на деньгах и работе оказывается из разряда «мизерная». По вопросу пространства также не существенно, а если трубы под полом, — то  значения не имеет.

Зато можно столкнуться со значительным недостатком – последние радиаторы будут холодными, а если увеличивать скорость движения жидкости, то нужно увеличивать и диаметр труб и мощность насоса. В результате однотрубка станет дороже двухтрубной и в материалах, и по эксплуатационным расходам.

• Тем не менее, если нужно где-то подключить парочку или тройку радиаторов последовательно, то однотрубка оказывается все же привлекательней. Особенно, если речь идет о создании своими руками, когда каждый лишний узел монтажа «на вес золота»…

Недостатки двухтрубной

Недостатком двухтрубной можно считать собственно наличие двух труб вместо одной. Но большинство монтажников это недостатком вовсе и не считают…  Ведь с помощью двухтрубной схемы можно подключить практически любое сочетание радиаторов и других нагревательных приборов.

• Тупиковая двухтрубная схема наиболее распространена. Применяется в 90% случаев. Обычно подключают до 5 радиаторов в одном плече. А самих тупиков может быть сколько угодно.
• Попутная схема также не редкая. Она оказывается проще на больших площадях, где по периметру дома установлено больше 6 радиаторов, и где можно замкнуть кольцо попутки.

Возможности совмещения различных схем подключения радиаторов

Оказывается, что в домашней схеме отопления можно совместить различные схемы подключения радиаторов – все существующие.

У котла имеется два выхода – подача и обратка. К ним можно подключить любую схему отопления – однотрубку, двухтрубку тупиковую, коллекторную…. Но к котлу можно подключить и магистральные трубы, которые в определенном месте будут разветвляться, например на два этажа, или на правое и на левое крыло… В этом месте ставятся тройники. К ним снова можно подключить любые схемы отопления. Например, «Слева» — однотрубка, а «Справа» — двухтрубка тупиковая.

• Таким образом, совместить однотрубку и двухтрубку можно очень просто. Достаточно на подаче и обратке поставить тройники, и с одной стороны к ним подключить одну схему (однотрубку), а с другой – другую (двухтрубку).

Однотрубную схему рационально применять только при небольшом числе радиаторов — обычно не более 3 шт. в одном кольце

Можно ли сделать на втором этаже однотрубку, а на первом двухтрубную схему

Как видно из предыдущих примеров, подключиться к котлу или к магистральным трубам с помощью тройников можно в любом месте. С одной стороны тройников можно делать одну схему, с другой – другую. Точно также можно поставить тройники на магистралях и подключить к ним стояки (вертикальные трубы) на второй этаж. Где уже использовать однотрубку или двухтрубку по своему усмотрению, или обе схемы сразу…

• Часто на мансарде достаточно всего лишь 3 радиатора. Сказывается небольшая площадь и подогрев снизу воздухом с первого этажа. Малое число радиаторов проще и эффективнее подключить однотрубной схемой. Не редко встречается сочетание – на втором этаже однотрубная схема включения небольшого количества радиаторов, а на первом этаже, как правило, двухтрубная.

Типичная схема отопления двухэтажного дома — на обоих этажах применена двухтрубная тупиковая схема

Нужно ли балансировать совмещение разных схем

Балансировка плечей, разветвлений, выполняется довольно редко – когда имеется явная разница их гидравлических сопротивлений. Более длинное ответвление, или с меньшим диаметром труб, получает меньше энергии, чем нужно (меньшее количество разогретого теплоносителя). Тогда приходится ставить в короткое ответвление балансировочный кран и уменьшать с его помощью количество жидкости (увеличивать его сопротивление). Чаще отдельные ветви, подключенные к одному тройнику, имеют примерно сходное гидравлическое сопротивление, — диаметр и длину труб, поэтому балансировки между ними не требуется.

В каких случаях нельзя совмещать однотрубную и двхтрубную системы в отоплении

Совместить однотрубку и двухтрубку можно всегда. Если ответвления будут слишком разной длины, например, однотрубная намного короче, то в коротком плече нужно поставить балансировочный кран и уменьшить количество жидкости.

Но принципиально разные схемы в одной системе совместить нельзя. Невозможно в одной гидравлической системе нормально реализовать совместно самотечную (гравитационную) схему с принудительной насосной.

Сейчас самотечные схемы с их большими диаметрами труб и ограниченной функциональностью считаются устаревшими, дорогими и не достойными применения. Рассмотренные выше примеры, относятся к системам с насосной (принудительной) подачей теплоносителя.

Двухтрубная система отопления Техельмана — правильная схема системы

Двухтрубная система отопления, в которой теплоноситель подается по трубе подачи, а, затем, пройдя через прибор отопления, поступает в обратный трубопровод, является одной из самых распространенных.

Различают два вида двухтрубных систем отопления:

• тупиковая система отопления
• система отопления с попутным движением воды, называемая также системой Тихельмана, в честь инженера, разработавшего и с успехом применившего ее на практике.

Недостатки тупиковой двухтрубной системы отопления

В тупиковой системе отопления теплоноситель поступает в прибор отопления, затем в обратный трубопровод, по которому движется к котлу. Чем ближе радиатор расположен к котлу, тем интенсивнее в нем процесс теплопередачи. И наоборот, чем дальше находится прибор отопления от котла, тем длиннее к нему путь теплоносителя и тем меньше запас его тепловой энергии. В итоге, в помещении, расположенном ближе к котлу жарко, а в удаленных комнатах, напротив, прохладно.

Для того, чтобы устранить подобные «перекосы» в системе отопления применяют ее балансировку, с помощью запорной арматуры и труб различного диаметра меняя расход теплоносителя отдельно для каждого прибора отопления.

В свою очередь запорная арматура создает дополнительное сопротивление в системе отопления, для преодоления которого приходится устанавливать более мощный циркуляционный насос. При этом установка слишком мощного циркуляционного насоса может стать причиной возникновения гидравлических шумов в системе отопления, что может привести к нежелательным последствиям в ее работе.

Еще одним недостатком тупиковой системы отопления следует назвать сам процесс балансировки. При выполнении его в ручном режиме получить желаемый результат и равномерно обеспечить теплом весь дом бывает очень сложно, а управление нагревом приборов отопления  в автоматическом режиме может стоить дорого.

Всех перечисленных недостатков лишена система отопления Тихельмана.

Что такое схема отопления с попутным движением воды?

В системе Тихельмана циркуляционные контуры каждого прибора отопления равны между собой по протяженности. В результате теплоноситель, движущийся к первому радиатору, проходит такой же по протяженности путь, что и теплоноситель, движущийся к наиболее удаленному прибору отопления. В результате, все радиаторы в системе отопления, сколько бы их ни было, находятся в равных условиях эксплуатации и получают равное количество тепловой энергии. Балансировать систему отопления Тихельмана не нужно.

Обвязка приборов отопления в системе Тихельмана

Для движения теплоносителя в системе отопления Тихельмана создается контур общей протяженности, состоящий из двух трубопроводов: подачи и обратки. По форме контур напоминает петлю, расположенную по периметру отапливаемого помещения. Не случайно эту схему отопления называют петлей Тихельмана.

Следует отметить, что и в подаче и в обратке теплоноситель движется в одном, попутном направлении. Отсюда еще одно название: «схема с попутным движением теплоносителя».

Так же, как и в тупиковой схеме, труба подачи поочередно подключается к каждому прибору отопления. Отличие обвязки состоит в монтаже обратного трубопровода. Если в тупиковой схеме теплоноситель из первого радиатора поступив в обратку сразу направляется к котлу, то в петле Тихельмана он должен пройти по обратному трубопроводу расстояние, равное протяженности трубы от котла до последнего прибора отопления.

Это значит, что у первого радиатора самая короткая труба подачи, но при этом самая длинная труба обратки, а у последнего радиатора наоборот, самая длинная труба подачи, но самая короткая труба обратки. В результате в сумме протяженность труб подачи и обратки у каждого прибора отопления равны между собой. Для обвязки всех радиаторов можно использовать трубы одного диаметра, сделав исключение для подачи первого прибора отопления (можно использовать трубу меньшего диаметра, если основной монтаж д=26 мм, то здесь д=16 мм)

Аналогично монтируется последний радиатор, у которого обратка может быть меньшего диаметра, чем подача.

Преимущества и недостатки системы отопления Тихельмана

Системы Тихельмана широко используется при монтаже систем отопления с большим количеством радиаторов (от 8 приборов и более), балансировка которых может представлять определенные трудности.

Использование системы Тихельмана дает отличный результат, но при этом нельзя забывать о недостатках, среди которых следует особо выделить:

• Большую протяженность трубопровода- в среднем на петлю Тихельмана уходит на 15-20% больше труб, чем на монтаж тупиковой схемы.
• Невозможность монтажа повсеместно – действительно, во многих домах архитектура просто не позволяет проложить петлю трубопроводу по периметру строения.

Заключение

Система отопления по Тихельману это вариант двухтрубной системы отопления, не нуждающейся в балансировке. Она отлично подходит для одноэтажных строений и может с успехом использоваться для отопления загородных домов и дач.

Действительно, система Тихельмана стоит немного дороже обычной двухтрубной системы отопления, но она проста в эксплуатации.

Двухтрубная система отопления дома — расчет, схемы и монтаж

Двухтрубная система

Содержание:

Даже несмотря на относительный несложный процесс установки и сравнительную маленькую протяженность трубопровода в случае с однотрубными системами отопления, на рынке специализированного оборудования все так же остаются на первых позициях двухтрубные отопительные системы.

Хоть и недлинный, но весьма убеждающий и содержательный список достоинств и плюсов двухтрубной отопительной  системы оправдывает покупку и последующее использование контуров  с прямой и обратной магистралью.

Поэтому многие потребители предпочитает её другим разновидностям, закрывая глаза на то, что установка системы не так уж и легка.

Отопление с двумя магистралями

Схема отопления

Отличительная особенность строения конструкции двухтрубной системы отопления  состоит в двух трубопроводных разветвлений.

Первое проводит и направляет нагретую в котле воду по всем необходимым устройствам и приборам.

Другое же собирает и выводит уже охлажденную в процессе работы воду и отправляет ее теплогенератор.

В однотрубном виде конструкции системы вода, в отличие от двухтрубной, где она проводится по всем трубам обогревательных приборов с одинаковым показателем температуры, претерпевает значительную потерю необходимых для стабильного процесса отопления характеристик на подходе к замыкающей части трубопровода.

Протяженность труб и затраты, напрямую связанные с нею, увеличиваются при выборе двухтрубной отопительной системы вдвойне, однако это относительно незначительный нюанс на фоне явных достоинств.

Во-первых, для создания и монтировки двухтрубной конструкции отопительной системы вовсе не понадобится трубы с большим значением диаметра и, ввиду этого не будет создаваться та или иная преграда на пути как в случае  с однотрубным контуром.

Все необходимые крепежи, вентили и другие детали конструкции тоже гораздо меньше в размере, поэтому разница в стоимости будет весьма незаметна.

Одно из самых главных достоинств подобной системы то, что существует возможность монтировки вблизи каждой из батарей термостатов и значительно сократит расходы и преумножит удобство эксплуатации.

Ко всему прочему, тонкие разветвления подающей и обратной магистрали также вовсе не мешают целостности интерьера жилого помещения, к тому же их можно и попросту спрятать за обшивкой или в самой стене.

Разобрав по полочкам все достоинства и нюансы обоих отопительных систем, хозяева, как правило, все же предпочитают выбирать двухтрубную систему. Однако необходимо выбрать один из нескольких вариантов подобных систем, который, по мнению самих хозяев, будет самым функциональным и рациональным в применении.

Горизонтальная и вертикальная схемы

На горизонтальные и вертикальные схемы подобная система отопления делится по местоположению трубопровода, соединяющего все устройства и приборы в одно целое.

Горизонтальная схема

Вертикальная обогревательная схема разнится от других тем, что в таком случае все необходимые устройства подсоединяются к стояку, расположенному вертикально.

Вертикальная схема

Хотя ее составление и выйдет в итоге немного дороже, но зато стабильной работе не будут препятствовать образовывающиеся воздушные застои и пробки. Такой решение наиболее подходящее для хозяев квартиры в доме с множеством этажей, так как все отдельно взятые этажи подключается раздельно.

Двухтрубная система отопления  с горизонтальной схемой прекрасно подойдет для одноэтажного  жилого дома с относительно большой протяженностью, в котором проще и рациональнее подключить все имеющиеся радиаторные отсеки  к горизонтальному трубопроводу.

Обе разновидности контуров отопительной системы могут похвастаться превосходной гидравлической и температурной устойчивостью, только в первой ситуации в любом случае потребуется калибровка стояков, расположенных вертикально, а во втором – горизонтальных петель.

Разводка двухтрубной отопительной сети и ее типы

В ряду разнообразных схем двухтрубной отопительной  системы есть разделение на виды по способу составления и установки разводки.

• Верхняя разводка.

Ее отличительный признак состоит в  верхней прокладке разводящих труб и монтирование расширительной емкости в самой высшей точке обогревательного контура.

Как правило, такой тип разводки применяют на предварительно утепленном специальными материалами чердаке. Но для одноэтажного коттеджа с обыкновенной плоской крышей такой вид точно не подойдет.

• Нижняя разводка.

Отличительная особенность данной разновидность в горячей прокладке подающей магистрали, обычно расположенной в подпольном или подвальном помещении либо же в цоколе.

Причем трубы обратной магистрали отправляет охлажденную в процессе работы воду в нагревательный котел, располагающийся еще ниже, чем сама магистраль.

При установке нижней разводки также потребуется включение воздушной линии для вывода излишнего воздуха из отопительной сети. Ко всему прочему для стимуляции стабильного движения воды котел необходимо в любом случае располагать глубже, чем трубопровод, так как батареи просто необходимо располагать выше для равномерной подачи тепла к отопительным приборам и устройствам.

Оба типа разводки одинаково оптимально применимы как при вертикальной, так и при горизонтальной отопительной схеме. Как правило, многоэтажка с вертикальным вариантом схемы обычно оснащается нижней разводкой.

Все дело в том, то разница между температурой обратной магистрали и теплоносителя создает действительно чересчур высокое давление, значение которого все сильнее увеличивается с каждым этапом.

В случае с нижней разводкой это дополнительный показатель давления помогает воде преодолевать трубопровод. Но если же по причине сложной архитектуры здания нельзя провести нижнюю разводку, то сооружают верхнюю.

Не рекомендуется также применять верхний вид разводки системы отопления для составления и монтировки обратного и подающего трубопровода, так как в нижней ее части будет весьма большое количество шлама.

Также существует классификация трубопроводов обогрева по направлению подачи воды, поэтому они могут быть:

• Прямоточными, с одним и тем же направлением движения воды как по подающей, так и по обратной магистралью.
• Тупиковыми, с разными направлениями подающего и обратного теплоносителя.

Контур системы отопления может быть оснащен специальным насосом, стимулирующим стабильную циркуляцию, или сооружен таким образом, что за счет наклона трубопровода отопления и законов физики циркуляция происходит самостоятельно.

Как правило, хозяева, желающие выжать все продуктивность из системы, оснащают ее специальным насосом. Сооружение конструкции  с самотеком теплоносителя обычно устраивают в не сильно больших частных домах и одноэтажных коттеджах.

При составлении и установки трубопроводов с горизонтальной разводкой отопительной системы естественной циркуляции делается уклон в направлении к генерирующему тепло котлу.

Необходимо запомнить, что горизонтальные схемы отопления с естественным видом циркуляции воды в обогревательной системе прокладывают с обязательным уклоном, который должен непременно составлять 1% от всей протяженности трубопровода.

Такое условие обеспечит стабильное движение теплоносителя в случае какой-либо поломки или отключения подачи электричества.

Гидравлический расчет: основные правила

Гидравлический расчет производится по составленной и проверенной схеме отопления, в которой учтены все встроенные элементы и приборы. Для того чтобы выполнить расчет двухтрубной отопительной системы применяют аксонометрические функции и уравнения.

За основной объект расчета, как правило, принимают самое нагруженное обогревательное трубопроводное кольцо и разбивают его на соответствующие участки.

В результате проведения процедуры высчитываются требуемое значение сечения отопительной трубы, необходимую площадь поверхности трубопровод и возможную потерю давления в системном контуре.

Подобный гидравлический расчет имеет множество разновидностей, однако, наиболее распространенные и рациональные следующие:

• Проведение вычисления по показателю линейных удельных потерь давления, которые предполагают равносильные колебания температурного режима во всех элементах и приборах разводки.
• Осуществление  расчетов по значению проводимости и характеристикам сопротивления отопительной системы, которые также предполагают возможные перепады и изменения показателей термометра.

В конце проведения работы первого способа состоит в том, что в результате расчетов складывается четкая картина с реалистичным распределением показателей сопротивления в контуре системы отопления. Второго – точная информация о предстоящем расходе теплоносителя и значениях температурного режима во всех составляющих  контура системы отопления.

Монтаж двухтрубной системы отопления дома

Монтаж двухтрубной системы

Монтаж системы отопления с двухтрубным видом сети производят с соблюдением следующих обязательных правил  и технических стандартов:

• Контур двухтрубной системы включает в себя две отопительные ветки: верхнюю с горячей водой и нижнюю с охлажденной.
• Уклон трубопровода с естественной циркуляций теплоносителя в сторону последней батареи не должен составлять менее 1% от всей протяженности.

В том случае, если у отопительной системы два параллельно сооруженных крыла, то радиаторы в обязательном порядке устанавливают на одном уровне.

1. Составляя отопительную систему, необходимо позаботится о том, чтобы нижняя прокладка была симметричная и параллельная по отношению к верхней магистрали.
2. Для необходимых ремонтных работ  и обслуживания все замыкающие узлы, насос, байпас и радиаторы требуется оснастить вентилями.
3. Ввиду необходимости исключения потери температурного режима теплоносителя по разводке подающий трубопровод надо утеплить специальными материалами.
4. У отопительных труб ни в коем случае не должно быть прямых узлов и возможных перехлестов, создающих воздушные застои и пробки.
5. В случае с верхним типом разводки распределительный бак требуется устанавливать в утепленном чердаке.
6. Размеры тройников, кранов и вентилей должны полностью соответствовать параметрам самих трубопроводов.
7. Для стандартного стального трубопровода крепление магистрали должно обеспечиваться через каждые 1.2 метров.

Способы подключения радиаторных батарей

По своей сути, монтирование отопительной системы заключается лишь  в установке компенсаторного бачка, котла, батарей, радиаторов и трубопровода в соответствии с предпочтительной схемой разводки.

• От теплогенератора отводится основной трубопровод, подающий теплоноситель в горячем режиме.
• Подающий трубопровод  должен соединяться с компенсаторным бачком со сливом
• Обычно байпас с циркулярным насосом и вентилями монтируют максимально близко к начальной проектной точке (на выходе из помещения с установленной отопительной системой)
• Из компенсаторного бачка выводится верхний трубопровод, от которого всем входящим радиаторам прокладываются трубы с теплоносителем.
• Обратку проводят параллельно в отношении к магистрали, соединяют со всеми радиаторами и внедряют в нижнюю треть котла.

В результате всей процедуры должен получиться замкнутый контур отопительной системы, который будет поддерживать комфортный стабильный температурный режим в доме или квартире. Для того чтобы следить за расходами тепловой энергии и управлять ими необходимо вмонтировать термостаты, современные разновидности которых в автоматическом режиме включают или отключают газовую горелку по необходимости.

Другие полезные советы по монтажу вы можете узнать, посмотрев видео ниже:

Хоть и сложную коммуникационную отопительную сеть запустить не так уж и просто, но вместе специализированным оборудованием и готовым планом со всеми просчитанными возможными нюансами, двухтрубную систему можно собрать и запустить в домашних условиях.

Схема системы отопления частного дома

Схема системы отопления частного дома, правильно подобранная и реализованная профессиональным исполнителем в каждом конкретном случае, является залогом не только комфортной температуры во всех жилых помещениях коттеджа, но и гарантией низких затрат на свою эксплуатацию и обслуживание.

Схемы системы отопления: классификация

Существует две схемы системы отопления гидравлического типа (другие не будем рассматривать ввиду их низкой эффективности):

• Схема отопления дома с естественной циркуляцией теплоносителя (самотечная). Схема, эффективная для обогрева малых площадей (до 30 метров квадратных), основана на физическом эффекте изменения плотности воды при разных температурах и небольшого уклона трубопроводов. Для отопления жилых домов выше одного этажа, чья площадь существенно больше указанных значений, такая схема не годится ввиду невозможности функционирования.
• Схема отопления дома с принудительной циркуляцией теплоносителя, осуществляемой посредством разности давлений в контурах прямого и обратного хода. Эта разность давлений создается при помощи насоса.

Существует еще разделение отопительных систем частных домов на открытые и закрытые, но в настоящее время все выполняемые автономные системы теплоснабжения относятся к последнему типу по целому ряду причин. Поэтому в дальнейшем обсуждении нами будем рассматриваться исключительно гидравлическая закрытая система отопления, в которой циркуляция теплоносителя осуществляется принудительным путем, а в число нагревательных приборов входят радиаторы либо на отдельных участках система «теплый пол».

О составляющих элементах циркуляционной системы отопления можно прочесть в общем материале, посвященном этому вопросу. Далее рассмотрим системы водяного отопления исходя из вариантов разводки трубопроводов по дому, подробнее останавливаясь на их достоинствах и недостатках. Эта информация позволит нашим потенциальным заказчикам понять, почему выполняя проектирование систем отопления на их объекте, специалисты компании «АСГАЗ» выбрали тот или иной вариант разводки отопительной системы как оптимальный.

Разводка системы отопления: однотрубная и двухтрубная

Подбираемая разводка системы отопления зависит от типа котла, возлагаемых на него функций (только отопление либо еще и нагрев воды), общей площади обогреваемых помещений и их взаимной планировки, а также этажности частного дома.

Разводка систем отопления зависит от способа подключения радиаторов или других типов отопительных приборов к котлу. В этом плане различают последовательное подключение (однотрубная система отопления) и параллельное подключение приборов водяного отопления (двухтрубная система отопления).

Однотрубная разводка системы отопления является наиболее простой в реализации, но применяется обычно только для отопления одноэтажных домов простой конфигурации и небольшой площади. Объясняется это достаточно просто — однотрубная разводка системы отопления с последовательным подключением прибором обеспечивает неравномерный обогрев помещений, так как по мере отдачи тепла в радиаторах теплоноситель ощутимо остывает. Таким образом, к последнему отопительному прибору вода подается значительно менее нагретой, нежели к первому. Раздельное регулирование теплоотдачи однотрубная система отопления также не позволяет выполнить, что негативно сказывается на ее популярности у заказчиков.

Исправить подобную ситуацию возможно путем применения схемы разводки, именуемой «ленинградкой», при которой каждый радиатор или иной отопительный прибор оснащается запорной арматурой с регулировочным прибором и байпасной (обводной) трубой меньшего диаметра. Подобное техническое решение позволяет жильцам регулировать температуру в конкретных помещениях или перекрывать доступ теплоносителя к отопительным приборам в отдельных комнатах, что позволяет достичь внушительной экономии и большей эффективности системы отопления дома в целом.



Двухтрубная система отопления частного дома, которая может быть выполнена в открытом или закрытом исполнении, несмотря на двухкратно большие затраты на трубы отличается существенно более ровной картиной теплоотдачи отопительных приборов в различных помещениях.



Каждый параллельно включенный в систему радиатор или конвектор оснащен верхней трубой, по которой осуществляется прямое движение теплоносителя, и нижней для обратного тока.



Двухтрубная разводка системы отопления также выгодно отличается тем обстоятельством, что одинаково успешно может быть реализована как на этапе строительства коттеджа, так и в уже эксплуатируемом доме.

Лучевая или коллекторная разводка труб системы отопления отличается высокой энергоэффективностью, экономичностью, надежностью эксплуатации и высокой эстетикой при скрытой прокладке трубопроводов в помещениях. Ее отличительной чертой, которая обеспечивается наличием в схеме нескольких коллекторов (гребенок), является идентичность температур во всей комнате или этаже (в зависимости от того, где стоит гребенка) с возможностью температурного регулирования. Такая разводка трубопроводов системы отопления несколько дороже за счет наличия дополнительных компонентов, а также требует места для размещения коллекторов, но для двухэтажных и более многоярусных частных домов она является одной из наиболее выгодных для реализации схем. Кроме того, в случае возникновения протечки на радиаторе, конкретный отопительный прибор отрезается от контура системы для ремонта без прекращения обогревательного процесса дома в целом.



Оптимальная схема газовой системы отопления выбирается на основании расчетов.



Теплотехнический и гидравлический расчет системы отопления правильно и профессионально может сделать только специалист-проектировщик. Поэтому если у Вас нет специальных знаний и опыта выполнения подобных инженерных задач, мы настоятельно рекомендуем доверить подбор схемы системы отопления дома и ее последующее воплощение сотрудникам компании «АСГАЗ».



Если Вам нужна эффективная, надежная и экономичная отопительная система с газовым котлом при разумных затратах на свою реализацию, наш специалист готов выехать для консультаций и изучения частного дома с последующим составлением сметы работ. ДЛЯ БЕСПЛАТНОГО ВЫЗОВА сотрудника, которому предстоит просчитать стоимость проекта, Вам необходимо заполнить форму заявку или связаться с нами иным удобным способом.

Вы можете заказать систему отопления под ключ, связавшись с нами по телефону 8 (495) 943-87-84 или, оформив заполнив форму

Схема двухтрубной системы отопления дома

Согласно статистическим данным свыше 70% всех жилых зданий обогреваются посредством водяного отопления. Одной из его разновидностей является двухтрубная система отопления – именно ей посвящена данная публикация.

Радиатор на двухтрубном контуре

В статье рассмотрены преимущества и недостатки, схемы, чертежи и рекомендации по монтажу двухтрубной разводки своими руками.

Cодержание статьи

Отличия двухтрубной системы отопления от однотрубной

Любая отопительная система представляет собой замкнутый контур, по которому циркулирует теплоноситель. Однако в отличие от однотрубной сети, где по одной и той же трубе вода поступает ко всем радиаторам поочередно, двухтрубная система предполагает разделение разводки на две линии – подающую и обратку.

Двухтрубная система отопления частного дома, в сравнении с однотрубной конфигурацией, имеет следующие преимущества:

1. Минимальные потери теплоносителя. В однотрубной системе выполняется поочередное подключение радиаторов к подающей линии, вследствие чего проходя сквозь батарею теплоноситель теряет температуру и в следующий радиатор поступает частично охлажденным. При двухтрубной конфигурации каждая из батарей соединена с подающей трубой отдельным отводом. Вы получаете возможность установить на каждый из радиаторов термостат, что позволит регулировать температуру в разных помещениях дома независимо друг от друга.
2. Низкие гидравлические потери. При обустройстве системы с принудительной циркуляцией (необходимо в зданиях большой площади) двухтрубная система требует установки менее производительного циркуляцонного насоса, что позволяет хорошо сэкономить.
3. Универсальность. Двухтрубная система отопления может быть использована в условиях многоквартирного, одно либо двухэтажного здания.
4. Ремонтопригодность. На каждом ответвлении подающего трубопровода можно установить запорную арматуру, что дает возможность отсечь подачу теплоносителя и выполнить ремонт поврежденных труб либо радиаторов без остановки всей системы.

Двухтрубная система отопления

Среди недостатков данной конфигурации отметим двукратное увеличение длины используемых труб, однако это не грозит кардинальным ростом финансовых затрат, поскольку диаметр применяемых труб и фитингов меньше, чем при обустройстве однотрубной системы.

Классификация двухтрубного отопления

Двухтрубная система отопления частного дома, в зависимости от пространственного расположения, классифицируется на вертикальную и горизонтальную. Более распространенной является горизонтальная конфигурация, которая предполагает подключение радиаторов на этаже здания к единому стояку, тогда как в вертикальных системах к стояку подключаются радиаторы разных этажей.

Применение вертикальных систем оправдано в условиях двухэтажного здания. Несмотря на то, что обустройство такой конфигурации обходится дороже ввиду необходимости использования большего количества труб, при вертикально расположенных стояках исключается возможность образования воздушных пробок внутри радиаторов, что повышает надежность системы в целом.

Вертикальная двухтрубная система

Также двухтрубная система отопления классифицируется по направлению движения теплоносителя, согласно которому она бывает прямоточной либо тупиковой. В тупиковых системах жидкость по трубам обратки и подачи циркулирует в разных направлениях, в прямоточных их движение совпадает.

В зависимости от способа транспортировки теплоносителя системы делятся на:

• с естественной циркуляцией;
• с принудительной циркуляцией.

Отопление с естественной циркуляцией может применяться в одноэтажных зданиях с площадью до 150 квадратов. В нем не предусмотрена установка дополнительных насосов – теплоноситель перемещается благодаря собственной плотности. Характерной особенностью систем с естественной циркуляцией является укладка труб под углом к горизонтальной плоскости. Их преимуществом является независимость от наличия электроснабжения, недостатком – отсутствие возможности регулировки скорости подачи воды.

В условиях двухэтажного здания двухтрубная система отопления всегда выполняется с принудительной циркуляцией.  В плане КПД такая конфигурация более эффективна, поскольку вы получаете возможность регулировать расход и скорость движения теплоносителя с помощью циркуляционного насоса, который устанавливается на выходящей из котла трубе подачи. В отоплении с принудительной циркуляцией используются трубы сравнительно малых диаметров (до 20 мм), которые укладываются без уклона.

Какую разводку отопительной сети выбрать?

В зависимости от расположения подающего трубопровода двухтрубное отопление классифицируется на две разновидности – с верхней и нижней разводкой.

Схема двухтрубной системы отопления с верхней разводкой предполагает монтаж расширительного бака и разводящей магистрали в наивысшей точке отопительного контура, над радиаторами. Такую укладку невозможно выполнить в одноэтажном здании с плоской крышей, поскольку для размещения коммуникаций потребуется утепленный чердак либо специально отведенная комнатка на втором этаже двухэтажного дома.

Система с нижней разводкой

Двухтрубная система отопления с нижней разводкой отличается от верхней тем, что разводящий трубопровод в ней расположен в подвальном помещении либо в подпольной нише, под радиаторами. Крайним контуром отопления является труба обратки, которая устанавливается на 20-30 см ниже, чем подающая линия.

Это более сложная конфигурация, требующая подключения верхней воздушной трубы, по которой будут выводится излишки воздуха из радиаторов. При отсутствии подвального помещения дополнительные проблемы могут возникнуть из-за необходимости установки котла ниже уровня радиаторов.

Система с верхней разводкой

Как нижняя, так и верхняя схема двухтрубной системы отопления могут выполняться в горизонтальной либо вертикальной конфигурации. Однако вертикальные сети, как правило, выполняются с нижней разводкой. При таком монтаже нет необходимости устанавливать мощный насос для принудительной циркуляции, поскольку из-за разницы между температурами в трубе обратки и подачи создается сильный перепад давления, увеличивающий скорость движения теплоносителя. Если же ввиду особенностей планировки здания такую укладку сделать невозможно, обустраивается магистраль с верхней разводкой.

Делаем двухтрубную систему своими руками (видео)

Выбор диаметра труб и правила монтажа двухтрубной сети

Монтируя двухтрубное отопление крайне важно выбрать правильный диаметр труб, в противном случае вы можете получить неравномерный прогрев удаленных от котла радиаторов. У большей части котлов для бытовой эксплуатации диаметр подающего и обратного патрубка равен 25 либо 32 мм, что подходит для двухтрубной конфигурации. Если же вы имеете котел с патрубками 20 мм, лучше остановиться на однотрубной системе отопления.

Размерная сетка представленных на рынке полимерных труб состоит из диаметров 16, 20, 25 и 32 мм. Выполнять монтаж системы своими руками нужно с учетом ключевого правила: первая секция разводящей трубы должна соответствовать диаметру патрубков котла, а каждый последующий участок трубы после тройника ответвления на радиатор – на один типоразмер меньше.

Схема диаметров труб в двухконтурной системе

На практике это выглядит следующим образом – с котла выходит диаметр 32 мм, через тройник к нему трубой 16 мм подключен радиатор, далее после тройника диаметр подающей магистрали уменьшается до 25 мм, на следующем отводе к радиатору линии 16 мм после тройника диаметр уменьшается до 20 мм и так далее. Если же количество радиаторов больше, чем типоразмеров труб, необходимо разделять подающую магистраль на два плеча.

Выполняя монтаж системы своими руками придерживайтесь следующих рекомендаций:

• подающая и обратная магистраль должны располагаться параллельно друг другу;
• каждый отвод на радиатор необходимо оснастить запорным краном;
• распределительный бак, в случае его установки в чердачном помещении при монтаже сети с верхней разводкой, необходимо утеплять;
• крепление труб на стенах должно размещаться с шагом не более 60 см.

Обустраивая систему с принудительной циркуляцией важно правильно подобрать мощность циркуляционного насоса. Конкретный выбор делается исходя из размеров здания:

• для домов площадью до 250 м² достаточно насоса мощностью 3.5 м³/час и напором в 0.4 МПа;
• 250-350 м² – мощность от 4.5 м3/час, напор 0.6 МПа;
• свыше 350 м² – мощность от 11 м³/час, напор от 0.8 МПа.

Несмотря на то, что двухтрубное отопление своими руками устанавливать сложнее, чем однотрубную сеть, такая система благодаря высокой надежности и КПД полностью оправдывает себя в процессе эксплуатации.

Основы двухтрубных паровых радиаторов

Основы двухтрубных паровых радиаторов

В паровых двухтрубных установках пар поступает от котла к радиаторам через впускной патрубок. После конденсации пар возвращается в котел через вторую выпускную трубу. Обычно вы можете распознать двухтрубную систему по двум трубам и отсутствию вентиляционного отверстия, прикрепленного к радиатору.

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

Ознакомьтесь с введением в однотрубные паровые радиаторы здесь.

Компоненты двухтрубного парового радиатора

Пар поступает в радиатор через регулирующий клапан. Конденсатоотводчик позволяет воздуху и воде выходить, возвращаясь к котлу, но гарантирует, что пар остается внутри радиатора. Когда радиатор наполняется паром, воздух выходит из радиатора через открытый сифон. Когда радиатор наполняется паром, термостат внутри сифона расширяется и закрывает выпускное отверстие, задерживая пар внутри него. После конденсации пара ловушка снова открывается, позволяя воде вернуться в котел.

Воздух выходит из труб через одно или несколько главных вентиляционных отверстий рядом с котлом, а конденсат стекает обратно в котел, чтобы повторить процесс.

Конденсатоотводчик Hoffman

Регулирующий клапан на радиаторе может быть ручным или термостатическим. Термостатический клапан радиатора добавляет комфорта и контроля. Современная энергоэффективность TRV может дать значительную экономию на счетах за топливо.

Для паровых радиаторов с термостатическим управлением требуется вакуумный прерыватель, чтобы конденсат всегда мог возвращаться в котел.Наши поставляются в стандартной комплектации.

Какие радиаторы использовать с двухтрубным паром?

Чугун — действительно проверенный временем материал для парового отопления. Пар создает большую нагрузку на систему: большие перепады температуры заставляют металл расширяться и сжиматься при каждом цикле нагрева; кислотные или щелочные условия в зависимости от химического состава воды; и, если система плохо спроектирована или не обслуживается, сильные удары от парового молота.Чугун также образует пассивное покрытие ржавчины, защищающее большую часть материала от дальнейшего окисления. Все это идет вразрез с использованием стальных тонкостенных радиаторов со сварными стыками, они просто недолговечны.

Мы предлагаем только чугунные радиаторы для паровых систем, а не стальные. Просмотрите нашу полную подборку здесь. Что касается соединений клапана на паре, мы рекомендуем только резьбовые механические соединения со стальными или латунными трубами. Хотя компрессионные фитинги идеально подходят для гидравлических систем, мы предпочитаем проверенную временем надежность резьбового соединения.

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

См. Также наши руководства по однотрубным паровым и водяным радиаторам.

Дополнительная литература

Дэн Холохан: Возвращение к утраченному искусству парового отопления
Дэн Холохан: Озеленение пара

Двухтрубные системы

Распространенная жалоба, которую слышат отделы технического обслуживания зданий, заключается в том, что жильцам слишком жарко или слишком холодно.

В некоторых случаях обе жалобы могут поступать из одной комнаты.Одна из систем, к которой больше всего жалуются на комфорт, — это двухтрубная система. Как следует из названия, система использует два трубопровода к зданию; поставка и возврат. В отопительный сезон вода в трубах нагревается котлом, а в сезон охлаждения охлаждается чиллером. Эта стратегия отлично работает в разгар сезона. Жалобы на комфорт, связанные с этим типом системы, возникают в сезонное время года, например, осенью или весной. В течение этого межсезонья зданию может потребоваться отопление утром и охлаждение днем.Жалобы возникают из-за мертвой зоны разницы температур между самой низкой температурой горячей воды и самой высокой температурой охлажденной воды. Котлы со стандартной эффективностью рассчитаны на работу при температуре выше 140 ° F. Работа при температуре ниже этой может вызвать конденсацию дымовых газов, что может разрушить котел и дымоход. И наоборот, большинство чиллеров не могут работать при температурах выше 90 ° F (пожалуйста, уточните у производителя чиллера их температурные пределы). Итак, у нас есть разница температур 50 ° F между уставкой нагрева и охлаждения.Вы слышали такое высказывание о том, сколько времени требуется для кипячения наблюдаемой кастрюли, это ничто по сравнению со временем, которое требуется, чтобы температура внутри двухтрубной системы упала с минимальной температуры нагрева до максимальной температуры охлаждения на мягкой пружине или осенний день. Это может быть от нескольких часов до целого дня, и к тому времени нам может снова понадобиться тепло.

Когда в местной школе с двухтрубной системой пришлось заменить свои котлы, у них было несколько вариантов. Они могли бы использовать конденсационный котел, способный работать с более низкими температурами воды.Экономические затраты на преобразование теплоцентрали в систему конденсации были больше, чем планировал владелец.

Другой вариант — использовать стандартные котлы с трехходовым клапаном, что позволяет снизить температуру в системе. Я не поклонник трехходовых клапанов, потому что они могут привести к термическому удару котла при неправильной установке. Тепловой удар может вызвать трещины на секциях или утечку труб. Это вызвано большим перепадом температуры от обратного трубопровода к подающему. Большинство котлов были спроектированы так, чтобы выдерживать повышение температуры в котле на 20-25 ° F.Трехходовой клапан позволяет воде обходить бойлер и устанавливать гораздо более низкую температуру. Во многих стратегиях управления котлом используется соотношение «один к одному». Это означает, что при каждом повышении наружной температуры на один градус температура подачи в систему будет снижаться на один градус. Типичный график сброса будет варьироваться от 180 ° F при наружной температуре 0 ° F до 120 ° F при 60 ° F на улице. В нижней части этого графика сброса температура подачи будет 120 ° F, а температура возврата — 100 ° F.Когда эта холодная вода 100º F возвращается обратно в горячий котел, наполненный водой на 160º, происходит быстрое расширение и сжатие, и котел буквально трясется до смерти. Помните совет доктора Эгона Шпенглера из Ghostbusters : «Не переходите ручьи». Еще один недостаток трехходовых клапанов заключается в том, что многие производители котлов требуют, чтобы вы устанавливали дополнительный насос, который будет откачивать воду из источника и закачивать ее обратно в обратку, чтобы избежать удара котла. Для меня это похоже на вождение с включенным стояночным тормозом.

Если ваш штат придерживается Международного кодекса энергосбережения, существует пара правил, которые они требуют при управлении двухтрубной системой. В соответствии с Международным энергетическим кодексом 2009 г. необходимо выполнить следующее:

Раздел 503.4.3.2 Двухтрубная система переключения.

«… системы, в которых используется общая распределительная система для подачи как нагретой, так и охлажденной воды, должны быть спроектированы так, чтобы обеспечить зону нечувствительности между переключением с одного режима на другой не менее 15 ⁰ F (8.3 ⁰ C) температуры наружного воздуха ». Обычная компоновка уставки предусматривает включение обогрева при температуре ниже 50 ° C и включение кондиционирования воздуха при температуре наружного воздуха выше 65 ° F. Между этими двумя заданными значениями в большинстве зданий используется комбинация работы экономайзера. для охлаждения и рециркуляции воздуха для отопления.

«. .. оснащен элементами управления, которые позволяют работать в одном режиме не менее 4 часов, прежде чем переключиться на другой режим.» Это может потребовать некоторого планирования от владельца здания, чтобы избежать жалоб .

«… снабжены элементами управления, которые позволяют температурам подачи отопления и охлаждения в точке переключения быть не более 30 ⁰ F (16,7 ⁰ C) друг от друга». Другими словами, нагревательный контур не должен быть теплее, чем 120 ° F, если чиллер рассчитан на температуру воды на входе 90 ° F в точке переключения. Это ниже типичной минимальной рабочей температуры большинства котлов стандартной эффективности.

Обдумав все это, мы с инженером собрались вместе и придумали другую систему, которая работает идеально.Один из котлов со стандартной эффективностью, который мы использовали, был комбинированным котлом с внутренним змеевиком, который традиционно использовался для работы при низких температурах, например, для горячего водоснабжения. Этот внутренний змеевик может выдерживать температуры от 60 ° F до 130 ° F без риска теплового удара. Это была наша первая очередь системы отопления. Он будет обрабатывать воду в холодное время года. Это позволило температуре контура упасть до 90 ° F, с которой мог справиться чиллер. Поскольку график сброса требовал более высоких температур, сторона обогрева помещения комбинированного котла и другие котлы взяли на себя управление и подали воду до 180 ° F.Преимущество для клиента заключается в том, что эта система может переключаться с нагрева на охлаждение менее чем за час. В результате количество жалоб на комфорт значительно снижается.

Хотите узнать больше от Рэя? Посмотрите его семинары и книги.

Сравнение двух трубок и четырех труб для системы распределения охлажденной воды в здании

Фанкойлы в больших жилых и коммерческих зданиях могут быть установлены с двумя или четырьмя трубами, в зависимости от потребностей здания, и прежде чем выбрать тип системы для установки, вы должны знать плюсы и минусы каждого типа. фанкойла.

Двухтрубная система водяного охлаждения

Двухтрубные системы охлажденной воды HVAC достаточно энергоэффективны. В двухтрубной системе к воздухообрабатывающим установкам, чиллеру и котлу подключены только две трубы. Одна труба используется для водяного контура, а другая труба — для контура конденсатора. Летом двухтрубная система ОВК вручную переключается на охлаждение, а зимой — на отопление. Для обслуживающего персонала это часто означает соблюдение определенных дат переключения в календаре.

Профи с двумя трубками

• Отлично подходит для кондоминиумов, апартаментов и отелей
• Менее затратная установка, чем четырехтрубная система
• Достаточно энергоэффективный
• Простой дизайн

Двухтрубный минус

• Невозможно одновременно нагревать и охлаждать
• необходимо вручную переключить с нагрева на охлаждение и наоборот
• Сезонные колебания температуры могут создавать неудобства в здании

Четырехтрубная система отопления, вентиляции и кондиционирования воздуха

Четырехтрубные системы HVAC часто называют водяными тепловыми насосами, и они более универсальны, чем их двухтрубные аналоги. Это связано с тем, что четырехтрубные системы содержат отдельную систему труб для нагревательной части устройства и систему труб для охлаждающей части устройства. Поскольку системы отопления и охлаждения работают на двух отдельных системах трубопроводов, блок HVAC может одновременно нагревать и охлаждать, и нет необходимости переключать блок с нагрева на охлаждение или охлаждения на нагрев до сезонных изменений. Это также означает, что если наступит не по сезону теплая или холодная погода, система HVAC сможет поддерживать надлежащую температуру в помещении, чтобы ваши жители чувствовали себя комфортно.

Профи с четырьмя трубками

• Может нагревать и охлаждать одновременно
• Может быть адаптирован к зданию
• Нет необходимости переключать систему вручную

Консоль для четырех труб

• Более дорогая установка, чем двухтрубная система
• может быть дороже в обслуживании
• Правильная калибровка необходима для поддержания энергоэффективности

Меньшее здание? Рассмотрим системы с тепловым насосом воздух-вода

Если у вас небольшое здание всего в пару этажей или одноэтажное здание, вам может понадобиться третий вариант. Для этих зданий может быть более экономичным выбрать систему теплового насоса воздух-вода. Коммерческие тепловые насосы типа «воздух-вода» хорошо подходят для зданий с большим количеством отдельных пространств, таких как квартиры, отели и кондоминиумы. Эти блоки состоят из более крупного наружного блока и небольших внутренних блоков, которые можно спрятать за плиткой потолка.

Тепловой насос Плюсы

• Может быть жидким или воздушным
• Однотрубная система
• Меньшие внутренние блоки

Расход теплового насоса

• Неэффективен при очень низких температурах
• Не может быть энергоэффективным в очень больших помещениях

Двух- и четырехтрубные системы отопления, вентиляции и кондиционирования воздуха и тепловые насосы «воздух-вода» с компанией Althoff of Chicago

Когда дело доходит до выбора правильной системы HVAC для нужд вашего высотного здания, вы можете рассчитывать на наших специалистов по HVAC в Чикаго, которые расскажут вам обо всех плюсах и минусах каждой системы. Мы также можем ответить на все ваши вопросы о двухтрубных фанкойлах и четырехтрубных фанкойлах, а также о тепловых насосах воздух-вода. В общем, если у вас есть большое здание с большой площадью в квадратных футах или большое высотное здание, вам может быть лучше выбрать четырехтрубную систему. Небольшие здания и здания с несколькими этажами могут лучше выбрать двухтрубную систему или систему с тепловым насосом воздух-вода.

Чтобы узнать больше о наших услугах HVAC и о том, как мы можем помочь оптимизировать вашу систему, позвоните нам по телефону 800-225-2443.Мы обслуживаем весь Чикаго и большую часть Чикаго.

Одно- или двухтрубная система центрального отопления | AEL Heating Solutions Ltd

Однотрубная система центрального отопления

Однотрубная система центрального отопления работает через основной однопроводной трубопровод горячего водоснабжения, идущий от котла, подающий горячую воду в каждый радиатор.
Каждый радиатор имеет меньшую трубу подачи горячей воды, ответвляющуюся от основной подающей трубы для подачи в радиатор. Вода проходит через радиатор, выходя с другой стороны немного более прохладной, а затем снова смешивается с горячей водой в основной трубе подачи горячей воды с одинарной подачей.

Однотрубная система центрального отопления

Однотрубная система — очень неэффективная система, и ее необходимо правильно сбалансировать в конце установки, потому что, если она не сбалансирована или неправильно введена в эксплуатацию, первый радиатор будет очень горячим, а последний радиатор в системе будет намного холоднее были поставлены с большим количеством смешанной охлаждающей воды от других радиаторов.

Двухтрубная система центрального отопления

В двухтрубной системе центрального отопления две отдельные трубы идут к каждому радиатору, одна питает радиатор (поток), а другая отводит воду от радиатора обратно в котел (обратка).

Двухтрубная система центрального отопления: подающая и обратная трубы.

Двухтрубная система намного более эффективна, чем однотрубная, но по-прежнему требует правильной балансировки в конце установки.

Однотрубная система центрального отопления

Однотрубная система центрального отопления работает через основной однопроводной трубопровод горячего водоснабжения, идущий от котла, подающий горячую воду в каждый радиатор.
Каждый радиатор имеет меньшую трубу подачи горячей воды, ответвляющуюся от основной подающей трубы для подачи в радиатор.Вода проходит через радиатор, выходя с другой стороны немного более прохладной, а затем снова смешивается с горячей водой в основной трубе подачи горячей воды с одинарной подачей.

Однотрубная система центрального отопления

Однотрубная система — очень неэффективная система, и ее необходимо правильно сбалансировать в конце установки, потому что, если она не сбалансирована или неправильно введена в эксплуатацию, первый радиатор будет очень горячим, а последний радиатор в системе будет намного холоднее были поставлены с большим количеством смешанной охлаждающей воды от других радиаторов.

Двухтрубная система центрального отопления

В двухтрубной системе центрального отопления две отдельные трубы идут к каждому радиатору, одна питает радиатор (поток), а другая отводит воду от радиатора обратно в котел (обратка).

Двухтрубная система центрального отопления: подающая и обратная трубы.

Двухтрубная система намного более эффективна, чем однотрубная, но по-прежнему требует правильной балансировки в конце установки.

Плохие методы работы с двухтрубным паром

Посмотрите внимательно на две картинки на этой странице. Увидели что-то необычное? Что это за радиаторы? Вы смотрите на два трубчатых радиатора. Посмотрите на вход пара с одной стороны и конденсатоотводчик с другой. По кругу расположены однотрубные дефлекторы парового радиатора. Теперь никогда не делай этого! Кто-то этим пытался решить проблему. Но все, что они сделали, — это создали будущую проблему. Возможно, это даже помогло их первоначальной проблеме. Все, что они делали, — это лечили симптом, а не устраняли проблему.

Если двухтрубный сифон радиатора не закрывается, он не может выпускать воздух из радиатора, когда пар толкает его. Воздух попадает в радиатор, и пар не может попасть внутрь. То, что у вас осталось, — это холодный радиатор. Итак, что делает какой-нибудь придурок, это добавляет к радиатору однотрубное вентиляционное отверстие. И знаешь, что? Это так глупо, что работать. Это работает, потому что теперь воздух выходит наружу. Но вот что только что натворил придурок.

Не удалось закрыть ловушку, верно? Итак, теперь в радиаторе конденсируется пар. Куда это идет? Как насчет заполнения радиатора! Теперь произойдет одно из двух событий. Радиатор будет заполняться водой до тех пор, пока не перестанет нагреваться. Домовладелец вызывает сантехника, который выключает котел, поднимается по лестнице к радиатору и собирается снять крышку с сифона, чтобы заменить вышедшую из строя движущуюся часть. Это паровая система, поэтому при выключенных котлах в радиаторе не должно быть воды. Он снимает крышку и окунается в пять или шесть галлонов воды. И, конечно же, в комнате будет белый ковер и она будет находиться на втором этаже, так что вода может разрушить потолок на первом этаже, проливаясь через отверстие, которое использует труба. Довольно ментальная картина, да? Все потому, что какой-то рывок поставил воздухоотводчик однотрубного радиатора на двухтрубный радиатор. Вот другой сценарий. Радиатор начинает заполняться водой. Котел говорит: «Эй, у меня заканчивается вода». Так включается питатель воды и подает воду в бойлер.Затем система отключается. Вода в этом радиаторе может просочиться обратно через эту плохую ловушку и теперь медленно вызывает затопление бойлера. Вы продолжаете сливать лишнюю воду из бойлера. Вы все время удивляетесь, откуда берется вода. Вы, наконец, звоните своему сантехнику, который заменяет автомат для подачи воды, потому что он считает, что оно, должно быть, испортилось. Вы платите ему, и проблема возвращается. Итак, теперь у вас нет денег на кормушку, вы злитесь на своего сантехника, вы ненавидите свой котел, и у вас все еще есть проблема. Все потому, что какой-то придурок поставил однотрубный дефлектор на двухтрубный радиатор. Но эй, радиатор прогрелся, не так ли?

Можно разместить вентиляционное отверстие в любом месте на стороне подачи системы по вашему желанию. Можно надеть на стояк к радиатору, прямо перед клапаном. Это нормально. Но не ставьте его на двухтрубный радиатор. Радиатор должен иметь возможность воздушной пробки, если сифон не закрывается. Думайте об этом как о способе радиаторов сказать: «У МЕНЯ ПЛОХАЯ ЛОВУШКА — ИСПРАВИ МЕНЯ».

Типы радиаторов | Радиаторы горячей воды, паровые радиаторы и лучистое тепло

Если в вашем доме есть радиаторы, может быть трудно определить, есть ли у вас отопление паром или горячей водой.Обе системы распространены в старинных домах, и обе обеспечивают чистое и беспыльное тепло. Вот несколько советов, которые помогут вам определить, какой у вас тип отопительной системы.

Не угадайте, какой у вас радиатор. Будь то радиаторы для горячей воды, паровые радиаторы или любой другой тип отопительной системы, American Vintage Home может вам сегодня помочь. Позвоните нам сейчас по телефону 847-999-4595, чтобы начать работу.

Паровое отопление

В системе парового отопления используется бойлер для превращения воды в пар.Затем пар циркулирует по трубам к радиаторам и согревает дом. Когда пар охлаждается, он снова конденсируется в воду и возвращается в котел для повторного нагрева. Показатели паровых систем отопления:

Количество труб

• Одна труба : Если вы видите только одну трубу, идущую от вашего радиатора, это означает, что у вас однотрубная система, и это определенно пар. Пар проходит по трубе, тепло рассеивается, пар конденсируется в радиаторе, а вода возвращается по той же трубе в котел.
• Две трубы : Две трубы, идущие от радиатора, означают, что это может быть система горячего водоснабжения или пара. В двухтрубной паровой системе пар поступает в радиатор из одной трубы, а процесс конденсации происходит в другой трубе, возвращая воду в котел.

Высокий свист
Если вы иногда слышите пронзительный свист, исходящий от радиатора, скорее всего, у вас есть система парового отопления. Свист также может быть признаком того, что ваша система нуждается в обслуживании.

Смотровое стекло

Вам нужно будет пойти в подвал и посмотреть на котел для этой детали. В системах парового отопления всегда должно быть смотровое стекло, прикрепленное вертикально с внешней стороны котла. Смотровое стекло представляет собой прозрачный стеклянный цилиндр высотой около 12 дюймов, частично заполненный водой, чтобы указать уровень жидкости, содержащейся в системе.

Горячий водонагреватель

В системе водяного отопления горячая вода проходит от котла через циркуляционный насос к радиатору, который рассеивает тепло и нагревает комнату.Вода продолжает циркулировать по системе при включенном обогреве. Показатели систем водяного отопления:

Две трубы
В системах горячего водоснабжения всегда будет две трубы, идущие от радиатора — не обязательно из разных углов. Однако в некоторых системах парового отопления также используются две трубы, поэтому требуется дополнительное исследование.

Циркуляционный насос
Если к вашей системе отопления котла подключен циркуляционный насос, это обычно означает, что у вас есть система горячего водоснабжения.Циркуляционные насосы бывают самых ярких цветов.

Расширительный бак
Если у вас есть отопление горячей водой, у вас также должен быть расширительный бак рядом с котлом. Расширительный бак защищает систему горячего водоснабжения от создания избыточного давления.

Паровые системы и системы горячего водоснабжения следует обслуживать ежегодно, чтобы обеспечить бесперебойную работу. Паровые системы особенно нуждаются в особом уходе, который следует проводить регулярно. Кого бы вы ни выбрали для обслуживания своей системы отопления, убедитесь, что они имеют большой опыт и осведомлены о потребностях старых домов.

Мы надеемся, что это руководство поможет вам больше узнать о вашей системе отопления. Независимо от того, какая у вас система отопления, мы поможем ее обслужить.

Если вам нужна помощь наших специалистов, позвоните в American Vintage Home по телефону 847-999-4595 или заполните онлайн-форму сегодня.

Преимущества двухтрубной системы при установке печи

Для максимальной эффективности и нагрева, а также длительного срока службы двухтрубная система предпочтительна для установки высокоэффективных печей с рейтингом AFUE 90% или больше.Стандартные печи забирают воздух для процесса горения в агрегат изнутри дома, используя одну трубу для отвода дыма на улицу. И наоборот, высокоэффективная печь предлагает возможность подавать наружный воздух в герметичную камеру сгорания через одну трубу, а дымовые газы выводить через другую отдельную трубу. В двухтрубной системе воздух для горения не забирается из помещения.

3 Преимущества двухтрубной системы

Установка двухтрубной системы с высокоэффективной печью позволяет функциям нагрева и охлаждения вашей печи работать оптимально и сохранять качество воздуха во время изменений температуры.Двухтрубная система забирает свежий воздух снаружи, а не из дома.

Ваша печь не должна работать так тяжело

Когда воздух из помещения втягивается из дома в топку для сжигания, перепад давления, который создается внутри дома, означает, что холодный наружный воздух всасывается в дом через множество мелких структурных трещин и щелей. Такое проникновение более холодного наружного воздуха заставляет печь работать более интенсивно и работать более длительные циклы для поддержания желаемой температуры.Растет потребление энергии и растут эксплуатационные расходы. Попадание в дом нефильтрованного наружного воздуха также может ухудшить качество воздуха в помещении.

Повысьте энергоэффективность вашего дома

Перепад давления, вызванный однотрубной установкой, также означает, что вентиляция других топливных приборов в доме менее эффективна. Тяга дымохода камина может ухудшиться, так как воздух втягивается через дымоход вниз. Выхлопные газы водонагревателя могут отводиться назад в дом через вентиляционную трубу.

Улучшение качества воздуха в помещении

Некоторые важные компоненты печи, такие как теплообменник и горелки, сделаны из металлов, подверженных коррозии из-за паров, часто присутствующих в воздухе помещений. В процессе сгорания эти химические следы от моющих средств, чистящих средств и других аэрозольных продуктов могут разъедать эти компоненты, снижая долговечность и срок службы. Вообще говоря, свежий наружный воздух, всасываемый через специальную трубу в двухтрубной системе, не содержит этих коррозионных паров, поэтому дорогостоящие компоненты печи не подвергаются риску.
