Лестница из Металла с Одним Косоуром: Виды и Чертежи, Фото

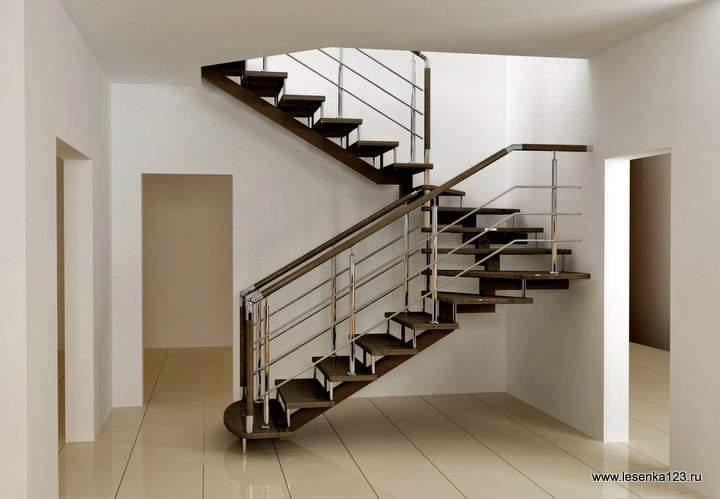

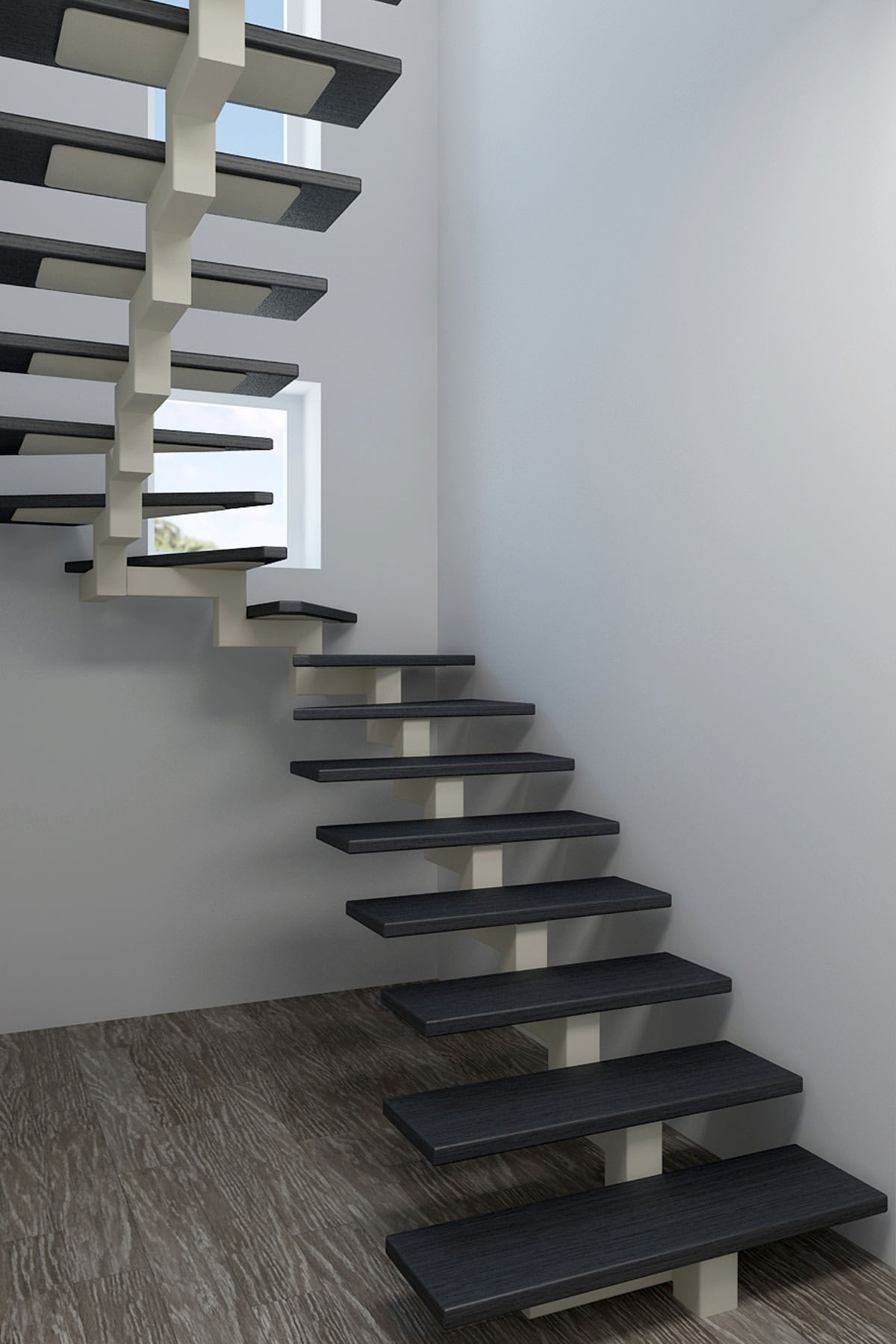

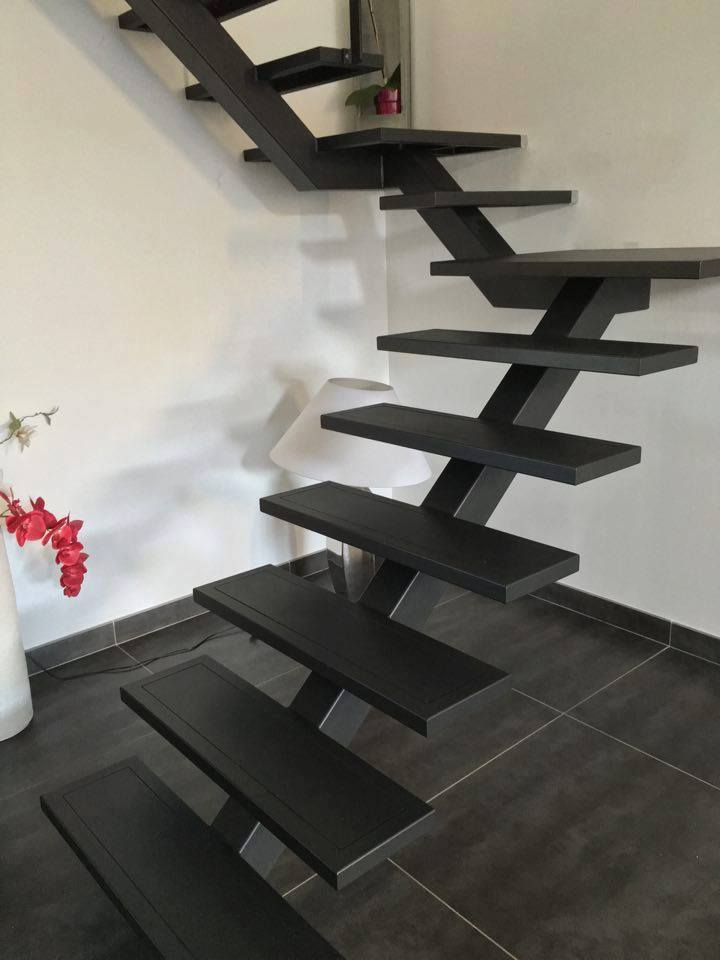

Однокосоурная межэтажная лестница

Косоур – это наклонная конструкция с опорами для ступеней лестницы. В классическом варианте их два, по одному с каждой стороны. Но в современных интерьерах все чаще встречается лестница из металла с одним косоуром. Визуально она занимает меньше места, не загромождая помещение, и выглядит легкой и прозрачной.

Содержание статьи

Расчетные параметры для монокосоурной лестницы

Прочность и безопасность лестницы на одном косоуре не вызывает сомнений, если при её проектировании были учтены возможные нагрузки, и правильно подобраны материалы.

Основные расчетные параметры стандартные: это глубина проступей, расстояние между ступенями по вертикали, ширина, высота и длина лестницы, угол её наклона к горизонтали. Они должны соответствовать рекомендуемым.

Основные параметры для проектирования лестницы

Обратите внимание. Для лестницы на одном металлическом косоуре существуют ограничения по высоте пролета: она должна быть не более 2 метров.
Остальные параметры те же, что и для прочих конструкций.

Сопоставив все параметры, делают чертеж в масштабе с указанием размеров.

Лестница на одном косоуре: чертеж прямой одномаршевой конструкции

Далее, исходя из предполагаемых нагрузок, рассчитывается несущая балка – её несущая способность должна быть с большим запасом прочности. Также подбирается способ крепления ступеней к косоуру и способ придания жесткости всей конструкции.

Она не должна «гулять» под весом двигающегося человека. И добиваться жесткости путем монтажа лестничных ограждений большая ошибка: лестница на одном металлическом косоуре должна быть устойчивой и без них. А ограждение служит только для обеспечения безопасности.

Виды лестниц с одним косоуром

Четкой классификации таких лестниц не существует, они очень разнообразны, а в одну группу их объединяет только наличие единственной опорной балки. Но она может проходить по центру конструкции или быть смещенной. Сам косоур тоже бывает разных видов, как и способ крепления к нему ступеней.

Попробуем условно разделить металлические лестницы на монокосоуре по этим признакам.

По расположению косоура

Итак, опорная балка может быть установлена в одном из двух положений:

По центру. Это наиболее распространенный вариант, делающий лестницу максимально «прозрачной», так как косоур практически скрывается ступенями, создавая ощущение парящей конструкции.

Спиральная лестница на металлическом центральном косоуре

Под торцами ступеней. Как правило, такая однокосоурная лестница располагается вдоль несущей стены, и противоположные торцы крепятся к ней.

Конструкция со смещенным косоуром и дополнительным креплением ступеней к стене на уголки

Для справки. В качестве дополнительного крепления могут использоваться и больцы – штыри или декоративные болты, соединяющие ступени друг с другом.

Лестница на одном косоуре и больцах

По способу изготовления косоура

Опорная балка монокосоурной лестницы должна обладать очень высокой прочностью и износостойкостью. Для её изготовления чаще всего используют стальные изделия – швеллеры, двутавры, толстостенные профильные трубы.

По способу изготовления лестницы на одном стальном косоуре бывают сварными и модульными:

Сварные конструкции обладают большой жесткостью и прочностью независимо от типа конструкции. Это могут быть как прямые опорные балки с приваренными к ним вертикальными опорами под ступени, так и ступенчатые гребенки. Одним концом они опираются на пол, другой надежно крепится к перекрытию. После сварки все стыки тщательно шлифуются, после чего каркас грунтуется и окрашивается специальной краской.

Модульные конструкции хороши тем, что из одного набора модулей можно собрать и маршевую, и угловую, и винтовую лестницу. Или конструкцию сложной изогнутой формы, совмещающую в себе несколько конфигураций. Для этого не потребуется сложных расчетов и трудоемких процессов гибки металла, так как модульные металлические лестницы с одним косоуром относятся к универсальным системам.

Собираются они из однотипных литых или сварных деталей и стягиваются болтами, а получившийся каркас внешне напоминает хребет гигантской рыбы, поэтому такие лестницы часто называют хребтовыми. Конструкцию легко собрать своими руками, совмещая длинную трубку одного модуля с короткой трубкой другого.

Затем эти детали путем поворота устанавливаются в нужное положение относительно друг друга, и оно фиксируется затягиванием болтов. Все модульные конструкции однотипны, к ним прилагается подробная инструкция по сборке.

Обратите внимание. Модульные конструкции должны обязательно иметь промежуточные опоры в виде опирающихся на основание стоек или закрепленных на несущей стене кронштейнов. Без них можно обойтись только в том случае, если хотя бы один край ступени крепится к стене анкерами или уголками.

Опорные стойки устанавливаются через каждые 4-7 модулей

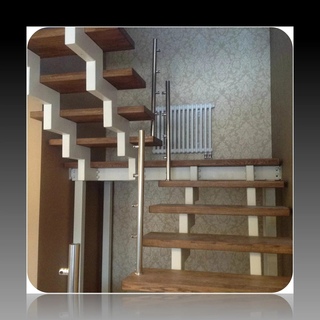

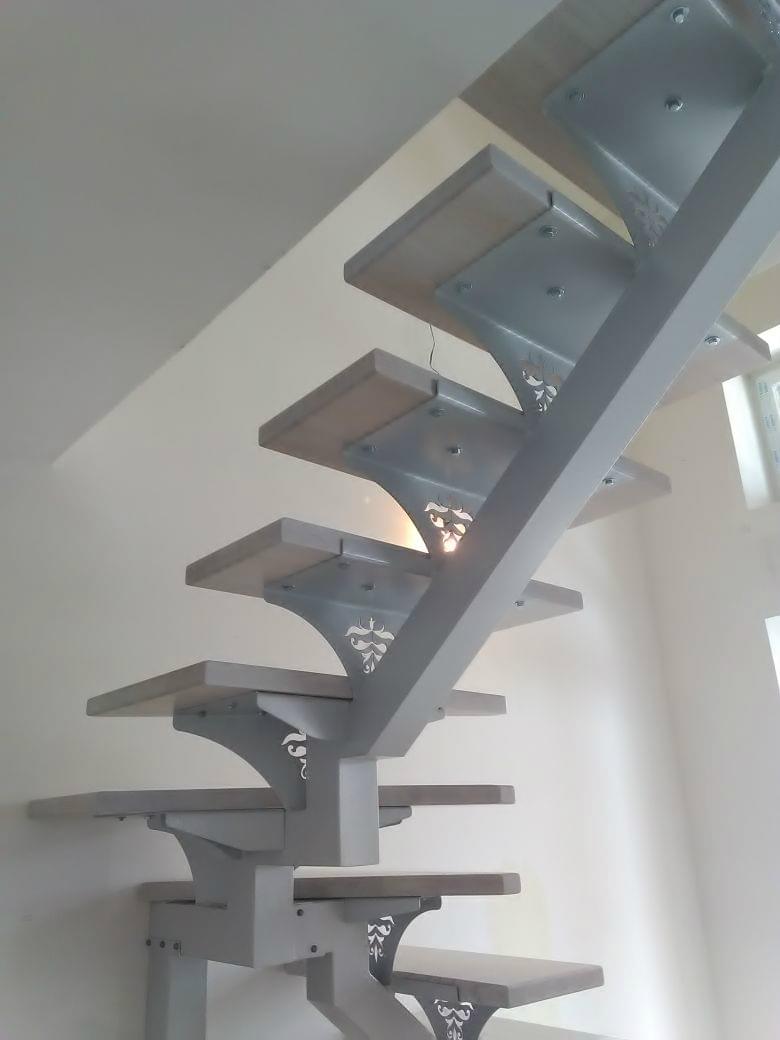

Модульная лестница с одним косоуром из металла и креплением к стене

По стилю и оформлению

Если для изготовления опорной балки используются преимущественно прочные стальные сплавы, то ступени и ограждения монокосоурных лестниц изготавливаются из самых разных материалов. Они подбираются в зависимости от требований дизайна.

Ступени чаще всего делают из дерева, но встречаются и бетонные, каменные и даже стеклянные проступи. Никаких ограничений нет и на материалы для изготовления перил. Лучше тысячи слов вам расскажут о том, какими бывают лестницы на одном косоуре видео и иллюстрации, приведенные ниже.

Преимущества однокосоурных металлических лестниц

У такого рода конструкций можно найти множество преимуществ:

Стальные несущие балки гораздо надежнее деревянных или бетонных. Они не рассыхаются со временем, на них не появляются трещины, а при качественной наружной отделке даже наружные лестницы не ржавеют.
Сечение металлических косоуров меньше при равной прочности аналогов из древесины и железобетона. Это значит, что вся конструкция будет выглядеть легче и изящнее.

Оригинальный внешний вид также можно отнести к достоинствам таких лестниц. Как и то, что они визуально не загромождают пространство. Для небольших помещений это огромный плюс.

Прозрачная конструкция совершенно не мешает воспринимать пространство целиком

В отличие от полностью деревянных лестниц, модели на стальном каркасе не скрипят.
Цена монокосоурных лестниц ниже за счет меньшего расхода материала. Хотя стоимость, конечно, зависит ещё и от дизайна и материала ступеней и поручней.
Отремонтировать стальную конструкцию проще, чем деревянную. Обычно ремонт заключается только в замене ступеней.

Заключение

Если вы посмотрите видео в этой статье, то получите представление о самостоятельном изготовлении этих оригинальных конструкций. И при наличии опыта в сварочных работах сможете сделать это сами.

Если же вы не планируете самостоятельное изготовление, но металлическая лестница на одном косоуре вам понравилась, можно заказать её по своим эскизам или купить модульную систему.

Металлические лестницы на косоурах: инструкция по изготовлению

В малоэтажном частном домостроении применяются лестницы разных моделей, размеров и форм. Одними из самых популярных, как показывает практика, являются металлические лестницы на косоурах. Эти конструкции надежны, относительно просты в изготовлении, практичны и, с точки зрения эстетики, выделяются над остальным видами. Перед тем, как приступить к сборке конструкции своими руками, разберемся с разными видами косоуров.

Разновидности и особенности конструкций косоуров

Косоур – это балка, которая своими концами упирается в межэтажные перекрытия, соединяя собой верхний и нижний уровни здания. По сути, это несущий элемент лестничной конструкции, на котором лежат ступени и крепятся все части подъемной системы.

Конструкцию на косоуре легко отличить от системы с тетивой – несущие элементы располагаются только под ступенями

Существует несколько разновидностей косоурных лестниц, которые отличаются друг от друга количеством балок.

Двойные. Это две опорные балки, на которые сверху устанавливаются ступени. Часто встречаемый вариант, особенно когда лестницы изготавливаются из дерева. Кстати, очень похожа на них конструкция на тетивах. Только здесь ступени располагаются между балками в специальные пазы.

Конструкция на двух косоурах – самый популярный и простой в изготовлении вариант

Сами косоуры могут располагаться относительно ступеней строго по краям или с небольшим смещением вовнутрь.

Тройные. Это когда устанавливаются три несущие балки: две по краям, одна посередине. Такую конструкцию имеет смысл собирать лишь в том случае, когда длина ступеней превышает 2 м.

Очень прочная и надежная конструкция: промежуточная балка исключает прогиб ступеней с широким пролетом

И еще несколько терминов, которые используются специалистами в процессе изготовления лестниц на косоурах:

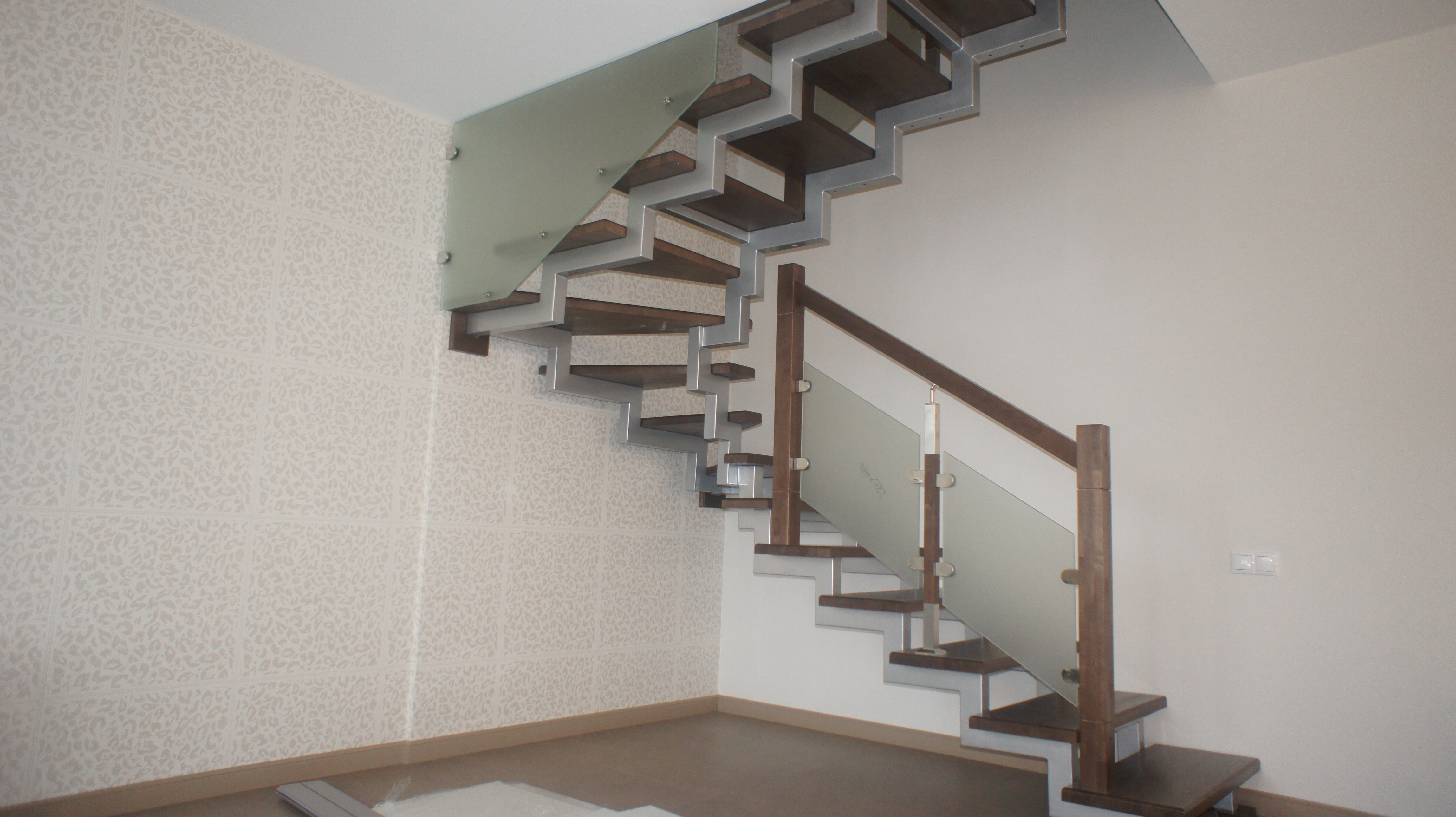

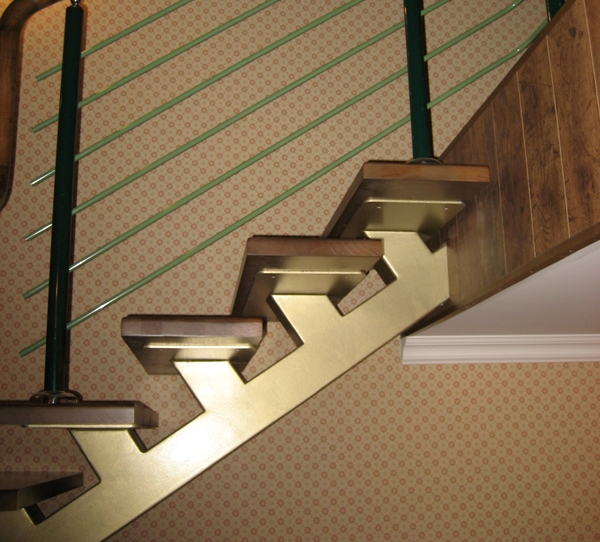

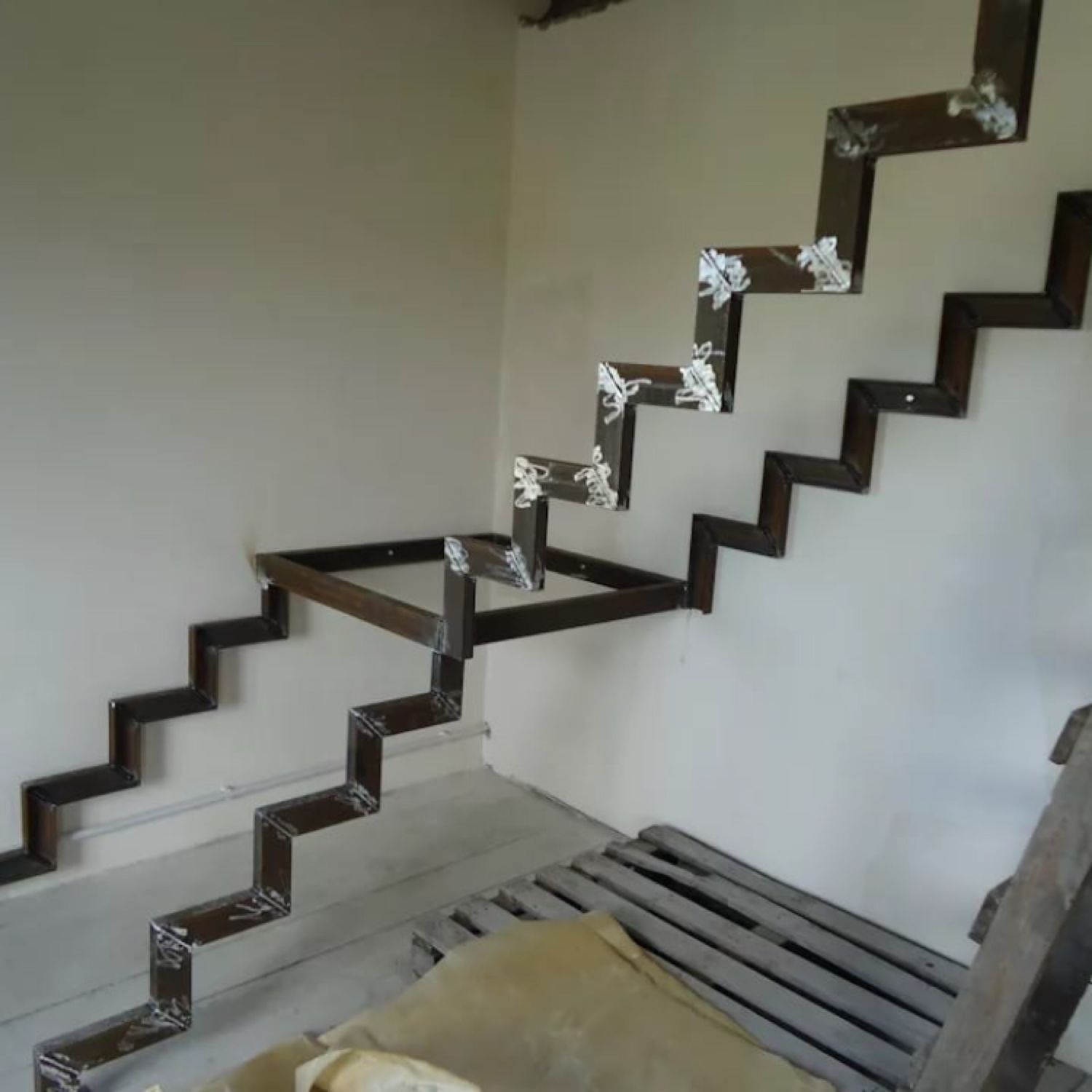

Зигзагообразная гребенка

Что касается материала, из которого собираются лестницы на косоурах, то чаще всего применяется стальная труба или швеллер. Здесь важно понимать, что оба профиля должны обладать повышенной несущей способностью, особенно это касается моделей с одним косоуром. Сама же лестница собирается при помощи электросварки, поэтому для самостоятельной работы необходимо владеть этим навыком.

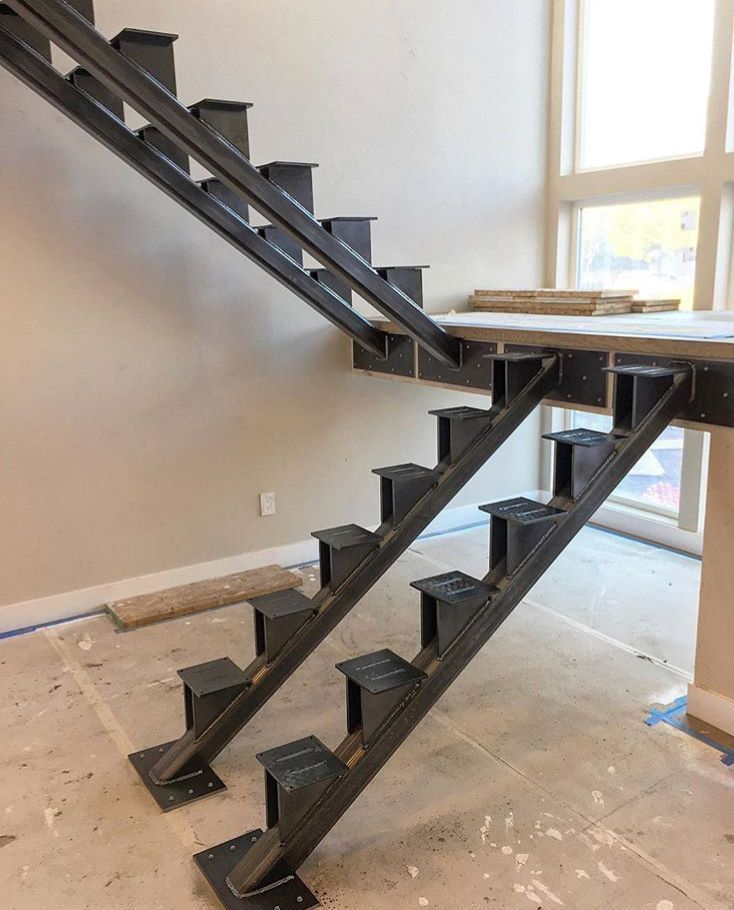

Схема с двумя косоурами

Двойная конструкция определяется наличием в ней двух косоуров. Самый простой вариант – когда концы профильного металла закрепляются между двумя этажами без поворота. То есть в данном случае это прямолинейная конструкция.

Основное требование к грамотной установке косоуров – это одинаковая длина балок и точное расстояние между ними по всему продольному расположению. При этом крепление двух параллельно уложенных элементов производится к несущим элементам верхнего и нижнего перекрытия.

Схема каркаса прямой однопролетной лестницы

Сложнее с поворотной системой, когда конструкция разделяется промежуточной площадкой, и верхняя часть относительно нижней разворачивается на какой-то угол. Чаще не меньше 90°. В этом случае вопрос безопасности и прочности объекта решается дополнительным креплением косоуров или к стенам, или к опорным столбам, которые устанавливаются под площадку и верхнюю часть пролета. Однако, если грамотно рассчитать элементы системы по нагрузкам, то металлический профиль может выдержать довольно серьезный вес и без дополнительных креплений. В этой прочности и заключается основное отличие металлических лестниц от деревянных.

Конструкция поворотной лестницы. В местах поворота по углам установлены дополнительные опоры.

Самый сложный узел во всей поворотной конструкции – это переход через площадку. Здесь нужно соблюдать абсолютную точность параметров самой лестницы, которые при переходе из нижней части в верхнюю не изменяются. Однако металлические лестницы с одним или двумя косоурами можно делать и без промежуточной площадки – можно использовать забежные ступени.

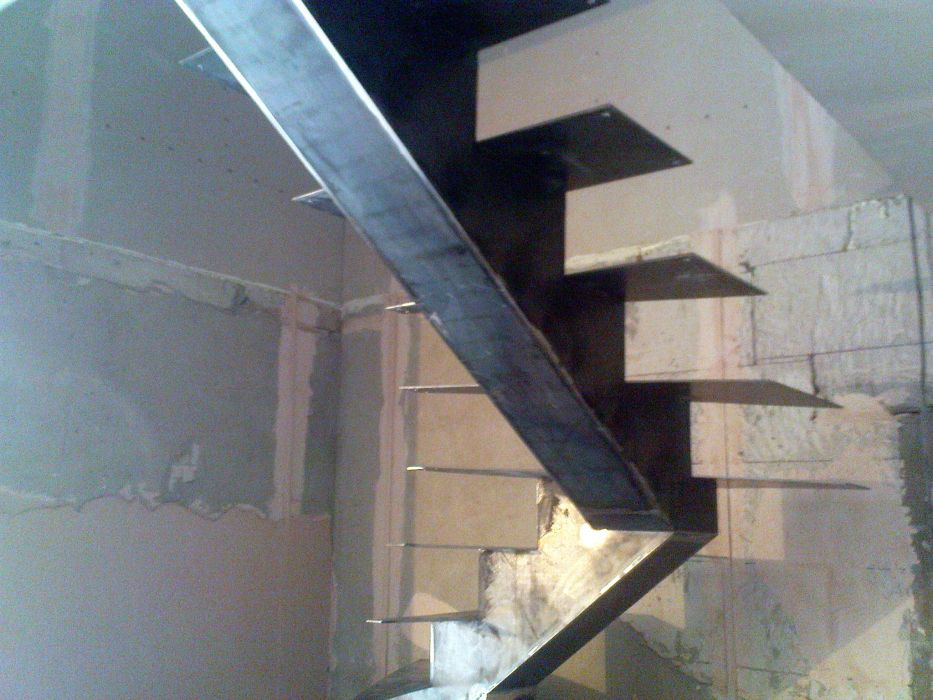

Каркас поворотной лестницы с забежными ступенями и косоурами из швеллера

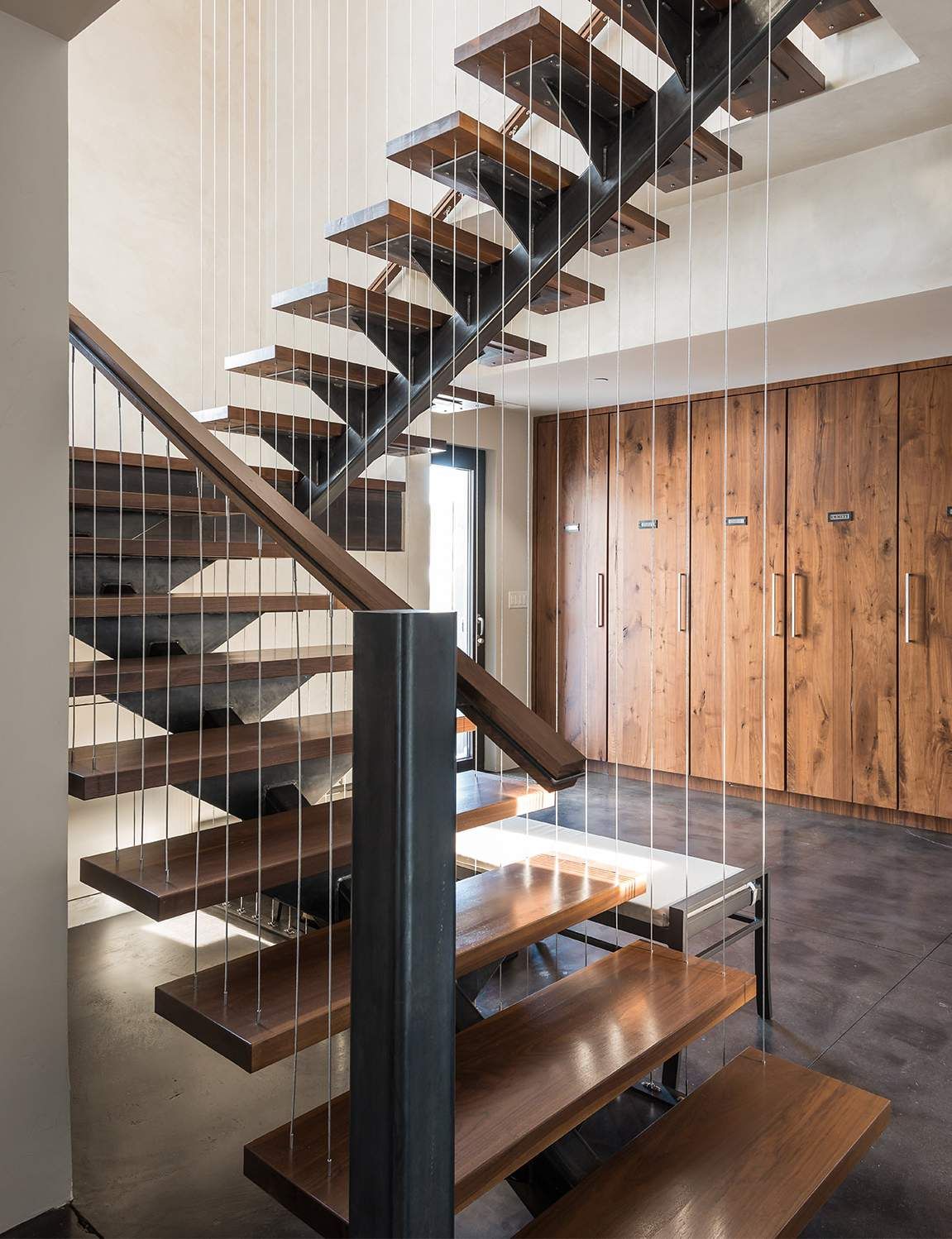

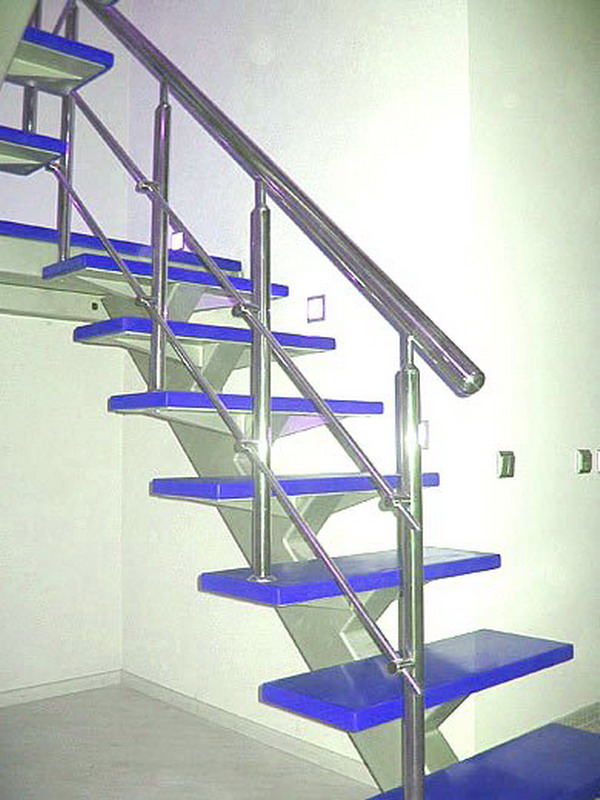

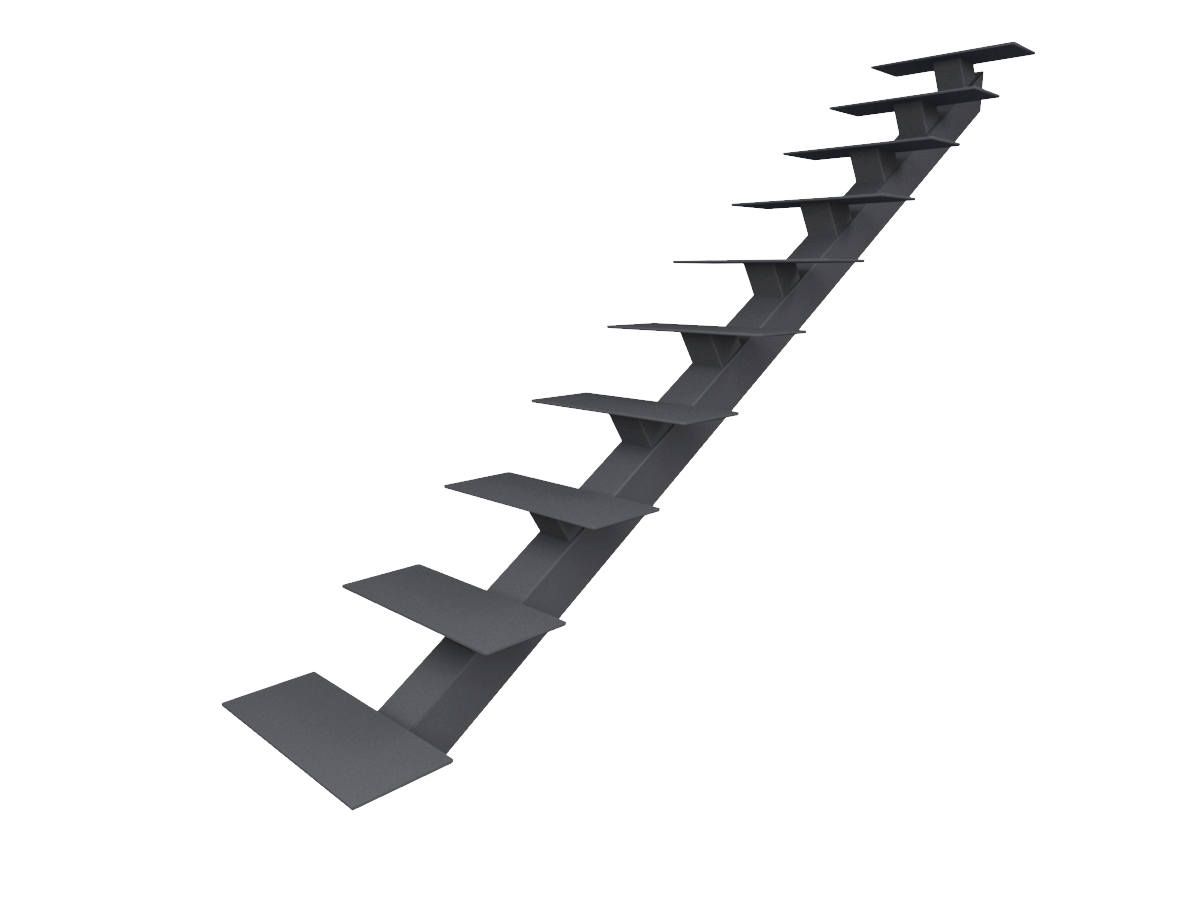

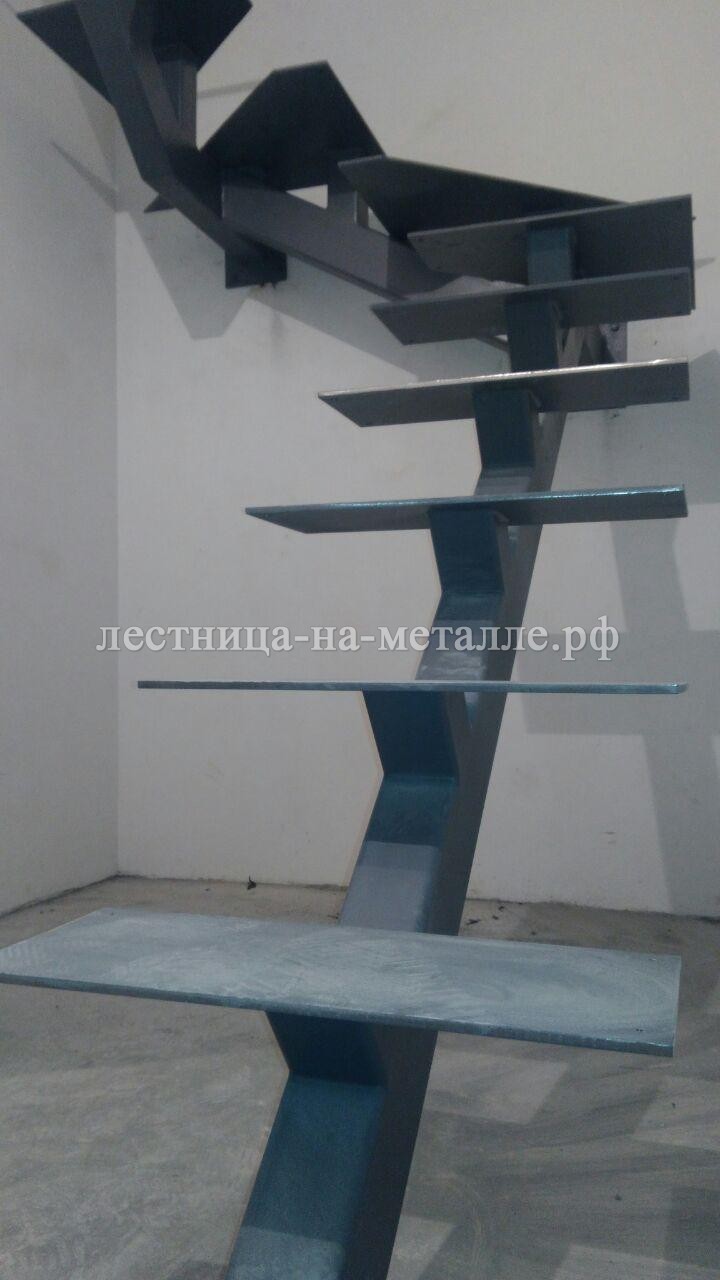

Схема с одним центральным косоуром

Это оригинальная и внешне простая конструкция требует к себе особого внимания, по сравнению с другими системами подъема. Один косоур принимает на себя весь вес марша. К тому же форма профиля должна учитывать дополнительно возникающие нагрузки на кручение. Поэтому важно правильно подобрать форму и сечение косоура. В общем случае подойдет труба сечением 150х150 мм с толщиной стенки не менее 6 мм.

Если сравнить по простоте монтажа лестницу на трубе и лестницу на швеллере, то последний вариант бесспорно выигрывает

Лестница на косоуре из швеллера считается удобной в проведении монтажных работ. Профиль устойчивый, его нет необходимости крутить, выставляя на межэтажные перекрытия. Укладывают швеллер на полку, которая имеет достаточную ширину, обеспечивающую жесткость и надежность установки. При этом монтаж ступеней, а точнее кобылок, также прост и удобен, что не скажешь о трубе.

Особенностью одинарных лестниц на косоурах является воздушность конструкции. К тому же появляется возможность немного сэкономить, ведь количество элементов уменьшается. Но не стоит думать, что экономия будет большой, ведь центральный косоур требует наличия площадок под ступени, к которым делаются отдельные опоры (одна или две). Они могут быть разной формы, чаще прямоугольной или треугольной с разрезом.

Варианты конструкции с 1 и 2 косоурами

Опоры устанавливаются под углом к косоуру и составляют горизонтальную плоскость для крепления ступенек. Само крепление к балке – электросварка.

Углы наклона и ступени

Оптимальный угол наклона лестницы в отношении плоскости пола должен составлять 20-45°.

20-45 градусов – это оптимальный наклон лестницы, но он может быть и иной в зависимости от планировки.

Но так как это идеальный вариант, а на практике встречаются разные ситуации, которые сильно отличаются от оптимальной, то каждый случай разбирается индивидуально. Если площадь помещения позволяет, то лучше сделать угол меньше, отчего сооружение становится более комфортным в плане передвижения по нему. Если помещения небольших размеров, тогда лестница выставляется под большим углом.

Последняя ситуация проблематичная и решается она с помощью переустановки ступеней. Здесь есть свой оптимальный вариант, когда одна ступенька нависает над другой, но при этом их проекции не совмещаются относительно друг друга. В ситуации с большим углом наклона все обстоит по-другому. Ступени будут нависать друг над другом с перехлестом в проекции. Но нельзя допускать, чтобы смещение было больше 8 см. Это заложено ГОСТом и СНиПами о лестницах.

Как точно рассчитать косоур для лестниц

В первую очередь надо определить параметры самой конструкции. Одни из них постоянные, другие можно варьировать.

H – высота потолков;
h2 – высота лестницы;
L – длина проекции на полу;
h – высота подступени;
l – глубина ступени;
n – количество ступенек;
L1 – длина проема на верхнем этаже.

По строительным стандартам принято, что величина «h2» не должна быть меньше 2 м, «l» варьируется в диапазоне 25-30 см, «h» – в пределах 12-25 см.

Из всех обозначенных величин параметр «H» является постоянной величиной и определяется проектом здания. Все остальные размерные показатели подгоняются под габариты пространства.

При расчете параметров конструкции нужно быть очень внимательным, так как от этого зависит надежность лестницы.

Расчет количества ступеней

Вводные данные:

Количество ступеней – это Н/h=300:18=16. Но необходимо понимать, что последняя верхняя ступень – это пол верхнего этажа, поэтому к косоуру надо будет крепить 15 ступеней.

Расчет длины косоура

Зная количество ступеней, можно вывести длину проекции лестничного марша, для чего определяется глубина ступенек. К примеру, она равна 28 см. Теперь проводится следующая математическая выкладка: 28х15=4,2 м. Это и есть значение показателя «L».

Когда есть размер высоты потолков, есть длина проекции лестницы, остается по теореме Пифагора определить длину косоура.

H²+L²=P², где Р – длина лестницы.

3²+4,2²=26,64 – это Р². Значит, Р=5,16 м. Это и есть длина косоура, необходимого для сооружения лестничного марша по заданным параметрам.

При расчете параметров лестницы нужно придерживаться теоремы Пифагора.

Онлайн-калькулятор

Для удобства мы сделали подборку онлайн-калькуляторов лестниц, с помощью которых вы сможете самостоятельно рассчитать все параметры конструкции, а также номенклатуру и количество необходимого материала.

Инструкция по установке лестницы на косоурах

Размеры сооружения известны, можно приступать к проведению монтажных работ. Вот основные этапы этого процесса.

Швеллер, труба или двутавр подрезаются по расчетной длине косоура.
По нему равномерно распределяются места установки ступенек с учетом расчетного количества и параметров.
Производится установка и крепление кобылок.
Монтаж косоура по месту.
Установка ступеней.

Монтаж каркаса ступеней своими руками

Начать надо с установки кобылок. Обычно для лестниц такого типа подставки изготавливаются из уголка с шириной полки до 40 мм. Отрезок этого профиля необходимо согнуть под прямым углом. При этом строго выдерживаются размеры горизонтальной и вертикальной его части. В нашем примере соответственно 28 и 18 см.

При монтаже двойной косоурной лестнице начинать нужно с приваривания подставок к одному швеллеру, а затем намечают место крепления на втором и приваривают его.

Кобылки привариваются электросваркой по местам, которые были определены в процессе проведения расчета. Если в конструкции лестницы присутствует два косоура, то сначала крепление подставок производится на один из них, затем второй швеллер прикладывается к первому, за счет чего определяются точные места установки кобылок на втором. Если расстояние между двумя несущими балками большое, то рекомендуется между ними на уровне монтажа кобылок установить поперечные профили (уголки), которые увеличат жесткость и надежность всей лестничной конструкции.

Это самый простой каркас для ступенек, который можно быстро сделать своими руками. Существует большое количество разновидностей подставок, которые изготавливаются из труб, железного листа, стальной арматуры и других профилей.

В конструкции с одним косоуром можно использовать кобылки в виде вертикально установленного профиля на уровне внешнего края ступени. Его высота будет равна высоте подступени. При этом сам каркас одной стороной устанавливается на эту подставку, а противоположной на косоур. На фото ниже этот вариант показан. Необходимо уточнить, что такая конструкция возможна лишь в том случае, если под ступени устанавливается именно металлический каркас.

Подобный вариант монтажа допустим только для лестниц с металлическим каркасом.

Установка ступеней

Что касается крепления ступеней, то все будет зависеть от того, из какого материала они изготавливаются. Если это древесина, то проще всего крепление провести на саморезы или болты. В обоих случаях придется в кобылках или в каркасе сделать отверстия под крепеж.

Если в качестве крепежного изделия используются саморезы, то выбирать их надо по длине чуть меньше толщины ступени. Вкручивают их в древесину с нижней стороны, при этом рекомендуется подложить под шляпку крепежа резиновую прокладку и широкую шайбу.
Если используются болты, то в первую очередь определяется место крепления именно на ступенях. Для этого их укладывают на каркас или кобылки и снизу через отверстия маркером помечают места сквозных отверстий, в которых сверлом и дрелью их и проделывают. Диаметр сверла должен быть чуть больше диаметра болтов. С лицевой стороны под шляпку крепежа делается углубление на толщину головки и диаметром, равным ширине шляпки. Ступень устанавливается по месту, сверху в нее вставляется болт, который снизу через кобылку или каркас закручивается гайкой. При этом головка крепежного изделия войдет в расширенное отверстие и станет заподлицо с поверхностью ступени.

При использовании при креплении ступеней болтов нужно с лицевой стороны сделать для шляпки болта углубление.

Если ступени изготавливаются из металла, то надежный способ крепления – электрическая сварка. Хотя на болтах конструкция тоже будет неплохо держаться. Правда, это более сложный вариант, потому что придется делать большое количество отверстий в металлических профилях. Это касается и кобылок с каркасом, и самих ступеней. К тому же после такого соединения необходимо будет скрыть головки болтов (покрасить или надеть пластиковые колпачки).

Установка ограждений

И последний завершающий этап – установка ограждающей конструкции. В этой категории достаточно большой ассортимент, который прекрасно будет гармонировать с металлокаркасом лестницы. Вот только несколько популярных вариантов:

кованые;
деревянные;
алюминиевые;
из нержавеющих профилей, чаще используется труба;
пластиковые;
стеклянные.

Для повышения безопасности эксплуатации лестницы лучше установить ограждение.

Основное требование к выбору – полное соответствие дизайну самой лестницы на косоурах. Но если говорить об условиях монтажа, то ограждения из нержавейки и пластика подойдут в случае самостоятельной установки. Монтаж остальных конструкций лучше доверить профессионалам.

Изготовление и сооружение лестницы на косоурах своими руками при кажущейся простоте – процесс сложный. Поэтому очень важно точно провести расчеты, лучше сделать чертеж на бумаге, который станет отправной точкой монтажных операций.

Металлическая лестница на второй этаж своими руками: фото, чертеж

Межэтажные лестницы изготавливают в основном из дерева, бетона и металла. Технологические свойства, которыми обладает металл, дают возможность изготовить лестницу любой конструкции, при этом надежную, эстетически привлекательную и нетяжеловесную.

Строительство простой одномаршевой металлической лестницы на второй этаж – задача посильная при наличии навыков в таком деле, как сварка металла. Сложнее сделать двухмаршевую конструкцию с площадкой, но ведь не боги горшки обжигали?

Общие требования

Конструктивные особенности лестниц из металла, дерева или бетона ничем не отличаются. Принципы проектирования и расчетов для межэтажных конструкций из различных материалов одинаковые, не отличаются и типовые требования к ним:

В частных домовладениях минимальная ширина лестницы должна составлять 900 мм.
Уклон одного лестничного марша должен быть постоянным. Оптимальные углы наклона показаны на схеме.
Оптимальная высота ступеней – 160-180 мм.
Минимально разрешенная глубина ступеней – 270 мм.
Ограждение должно выдерживать боковую нагрузку в 100 кг.
Максимально разрешенное расстояние между стойками ограждения – 150 мм (для семьи с детьми – 120 мм).

Типы металлических лестниц

По способу изготовления различают сварные и кованные лестницы.

Конструктивно металлические лестницы бывают:

Важно! Рассчитать и изготовить своими руками можно все названные типы металлической лестницы, однако наибольшую сложность будет представлять винтовой вариант как в отношении проектирования, так и изготовления элементов конструкции. Проектирование и строительство винтовой металлической лестницы целесообразно поручить профессионалам.

Различают маршевые металлические лестницы одно- и двухпролетные, прямые и с поворотом. При недостатке опыта лучше начинать с прямой одномаршевой конструкции.

Расчеты

В проектных организациях используются компьютерные программы, с помощью которых создается 3D модель конструкции. В такой модели легко изменить параметры отдельных элементов. После утверждения окончательного варианта, компьютер подготавливает рабочие чертежи и спецификацию металлической лестницы.

Нам придется сделать расчеты без помощи программы. Рассмотрим самый простой вариант конструкции – прямой одномаршевый. Типовые требования к глубине и высоте ступеней нам известны. Делаем замеры между двумя точками: от точки начала до точки конца лестницы на уровне «чистого» пола первого этажа (эту величину обозначим a) и высоту между «чистым» полом первого и второго этажей (b). У нас получилось, что a = 4000 мм, b = 2500 мм. Осталось определить длину лестницы. Помним, что оптимальный угол наклона составляет 30° — 45°.

В прямоугольном треугольнике квадрат гипотенузы (это длина лестницы) равен сумме квадратов двух катетов. У нас катеты равны 4000 мм и 2500 мм. Считаем, извлекаем корень квадратный и получаем длину, равную 4720 мм.

Подбираем оптимальное количество ступеней. С такой высотой их может быть 14 (высота ступени составит 179 мм) или 15 (167 мм). Оба варианта находятся в пределах разрешенных размеров. Выбираем вариант с 14 ступенями и проверяем, какой получится их глубина. Делим 4000 мм на 14 и получаем 286 мм. И этот размер нас устраивает (глубина не должна быть меньше 270 мм). Размер ступеней – 286 мм – будет увеличен еще на ширину так называемого свеса. Свесом называется часть верхней ступени, которая нависает над нижней. Оптимальный размер свеса составляет 30-40 мм.

Мы получили основные размеры, которые нужны нам для определения количества материалов. Для двух косоуров нам потребуется профильная квадратная труба 2 х 4720 мм. Из уголков, которые для надежности можем усилить арматурой, сварим опоры для ступеней (кобылки). Сами ступени и подступенки изготавливаем из 4-мм листовой сталью и обшиваем деревом.

Оборудование, инструменты и материалы

Для строительства межэтажной металлической конструкции нам потребуется:

Ручной инвертор с электродами для постоянного тока диаметром 3,2 мм и 1,6 мм.
Маска сварщика, защитные очки и рукавицы.
Болгарку с отрезными дисками 125х1,6 мм.
Шлифовальные диски диаметром 125 мм.
Дрель и сверла по металлу.
Устойчивый металлический стол.
Струбцина с высотой регулировки 0-800 мм.
Тиски.
Грунтовка,
Уайт-спирит.
Краска по металлу.
Рулетка и угольник.
Карандаш.

Важно! Количество необходимого материала мы определили. Обратите внимание, что листовая сталь для ступеней должна обладать противоскользящими свойствами, например, можно использовать прессованный решетчатый настил.

Изготовление металлической лестницы с двумя косоурами

Соблюдаем такую последовательность в работе:

Резка заготовок.
Изготовление кобылок (узлов для крепления ступеней).
Сварка опорных уголков.
Монтаж косоуров.
Приваривание ступеней и ограждения.
Шлифовка.
Грунтовка и покраска.

Сначала из уголков изготавливаем узлы для крепления ступеней (кобылки). Здесь важно не ошибиться, перекосы и неточности испортят лестницу. Кобылки должны быть одинаковыми и выполненными зеркально по отношению друг друга. Изготавливаем кобылки из стального уголка: вырезаем выборки, стыкуем уголки между собой. В итоге должны получиться Г-образные сварные узлы полками вниз и внутрь (полками вверх и внутрь сваривают кобылки для бетонных ступеней, а также для их декорирования керамической плиткой или керамогранитом). Для нашей конструкции потребуется 14 пар таких узлов – в каждой паре одна опора будет левой, вторая правой. Привариваем кронштейны для крепления ступени и поперечную перекладину между каждой парой уголков. Поперечную перекладину тоже делаем из уголка. Усилить прочность можно и с помощью небольших косынок, которые устанавливаются снизу ступени по направлении к каждому косоуру.

По ребру профильной квадратной трубы делаем разметку и по ней привариваем кобылки к ребру косоура. Приставляем к первому косоуру с приваренными кобылками второй, и точно переносим разметку. Так мы получим четкую геометрию всех элементов.

Совет. Для металлической лестницы на второй этаж с шириной более 1200 мм целесообразно установить посредине конструкции третий косоур.

У нас ширина составляет 900 мм, и двух косоуров нам вполне достаточно. Привариваем кобылки ко второму косоуру. Проверяем их по уровню. Затем привариваем косоуры нижним концом к опорной платформе. В домах с бетонным основанием опорная платформа может быть установлена в бетоне. Верхний конец крепим к опорной стойке, которая закреплена к перекрытию между этажами стальными анкерами. Еще раз проверяем кобылки по уровню.

Если металлическая лестница сделана в пристенном варианте, для придания конструкции дополнительной жесткости один косоур можно приварить к кронштейнам, закрепленным на стене.

Последний этап – приваривание ступеней к кобылкам. Можно также закрепить их болтами, их в этом случае надо обшивать деревом. Еще один вариант – установить деревянные ступени прямо на кобылки с помощью винтовых соединений.

Верхняя ступень устанавливается на минимальном расстоянии от стены. Необходимо, чтобы между стеной и ступенью проходил лист обоев – впереди отделочные работы. Ограждение приваривается сбоку металлической лестницы таким образом, чтобы не уменьшать ее ширину.

Все элементы конструкции в местах сварки шлифуются (швы, зазубрины, заусенцы), потом металлической щеткой сметаются частицы металла, металлическая лестница грунтуется (используем грунтовку по металлу) и окрашивается в выбранный цвет. Деревянные ступени устанавливаются после того, как краска высохнет.

Декорирование металлической лестницы на второй этаж, включая обшивку ступеней деревом, целесообразно проводить на этапе чистовых отделочных работ в доме.

При кажущейся простоте, работа по строительству межэтажной конструкции из металла требует внимательности и аккуратности. Качественно выполненные сварочные работы гарантируют длительный срок эксплуатации конструкции. Надолго сохранит металл всех элементов лестницы и антикоррозийное покрытие.

Построив прочный и надежный каркас, вы со временем сможете декорировать его деревом, керамической плиткой, деталями ограждения из нержавеющей стали и другими отделочными материалами по своему вкусу. И конструкция, которая на этапе строительства казалась громоздкой и непрезентабельной, приобретет замечательный внешний вид.

Главный аргумент в пользу строительства металлической лестницы на второй этаж своими руками – экономия очень значительных средств, которые пригодятся вам для проведения других работ в доме.

Металлическая лестница, сделанная по чертежам своими руками

Как сделать металлическую лестницу своими руками? Вот вопрос, которым задаются многие люди, решившие не отдавать строительство своего гнёздышка на откуп работникам-профессионалам, а все сделать самостоятельно. Во-первых, дворцом, построенным своими руками, можно хвастаться до старости. Во-вторых, легенда о предке, который построил дом, наверняка будет передаваться из поколения в поколение!

Единственное, чтобы можно было спокойно спать и не бояться, что лестница не выдержит все возложенные на неё надежды и обязанности, можно только в том случае, если все работы проведены качественно, в частности, большое внимание придётся уделить расчётам, чертежам и подготовке к строительству. Возможно, стиль дома уже выбран, и под него отлично подходит металлическая лестница.

Почему именно она — металлическая лестница?

Итак, приступая к строительству лестницы, стоит учесть, что одним из лучших вариантов будет каркасная лестница, в частности, с каркасом металлическим. Она будет прочной, надёжной и крепкой. Металлические лестницы также бывают разные, можно скрыть каркас под облицовкой, а можно оставить металл как часть декора. Кстати, с точки зрения дизайна металлические лестницы невероятно выгодны, они позволяют фантазии развернуться в полной мере: можно играть с поворотами и углами наклона. Плюс ко всему металл выдержит всё — от веса человека до каких-нибудь тяжёлых резных перил из морёного дуба столетней выдержки.

Какими бывают металлические каркасы?

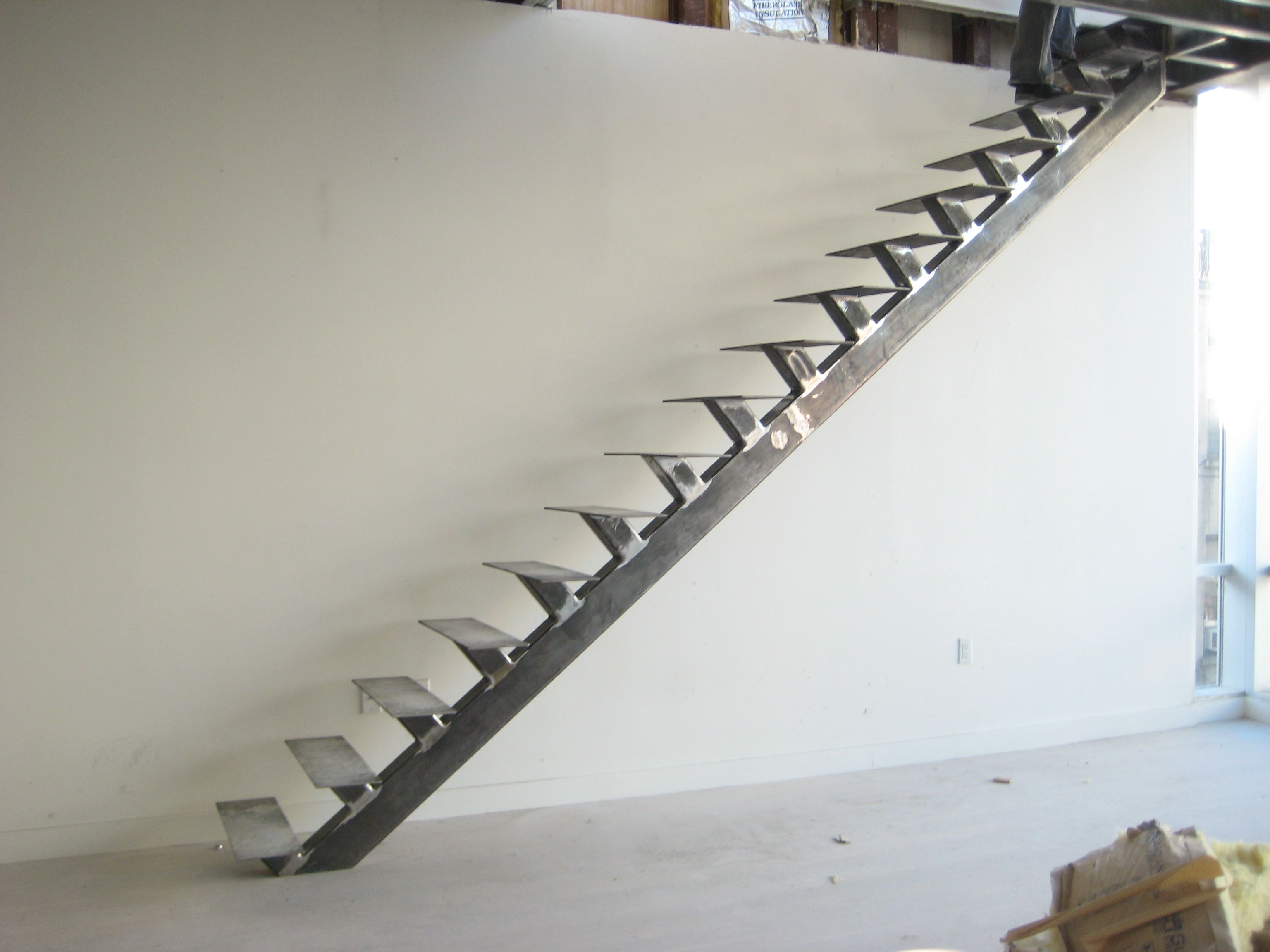

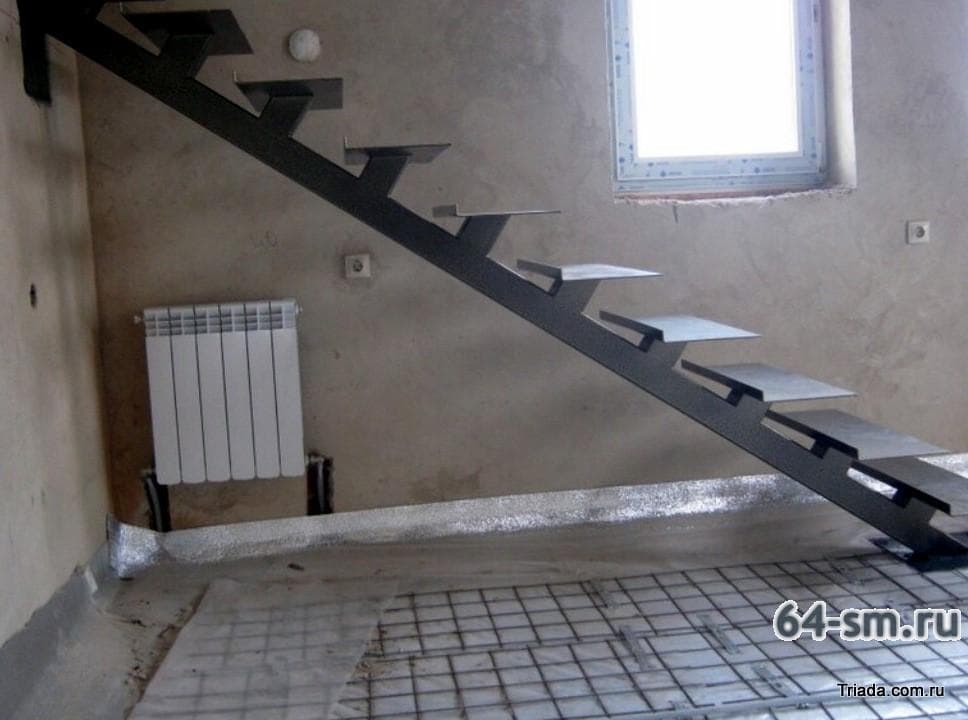

На одном косоуре (опора располагается посередине ступени).
На косоурах (ступень крепится на опору).
На тетивах (опора сбоку ступени).
На больцах (каркаса нет, ступени крепятся на специальные болты к стене).
Винтовые (опора — столб в центре конструкции).

Скрыть или открыть?

Если бюджет ограничен, то стоит обратить внимание на скрытые каркасы. Скрытый или закрытый каркас означает, что каркаса видно не будет, он закрыт ступеньками. Дешевизна достигается за счёт внешнего облика: красотой такие каркасы не отличаются, а материал для них — дешёвые швеллеры с уголками. Разумеется, несмотря на цену, этакие конструкции будут надёжны, главное, правильно рассчитать прочность. Впрочем, это важно для любой, даже безумно дорогой лестницы — и об этом мы поговорим чуть позже.

Когда деньги не проблема, можно подумать об открытом каркасе, который после установки ступеней и перил покрывают эмалью — такие каркасы весьма элегантны и изящны, если, конечно, сварные швы выполнены сварщиком-«ювелиром» с многолетним стажем. В целом это хороший вариант, когда нужна лёгкость и воздушность в стиле дома.

Делаем металлическую лестницу своими руками

Если вы чувствуете в себе потенциал сварщика, или даже обладаете навыком сварки на элементарном уровне — сделать сварную лестницу труда не составит!

Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду. Рецепт следующий:

Свариваем раму из швеллеров;
На боковые грани навариваем уголки;
Укладываем ступени:
- Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
- Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
- Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Считаем и чертим

Есть ещё много разных вариантов строительства своей металлической лестницы, но мы остановились на самом простом из них, свой идеальный вариант из металла вы можете выдумать самостоятельно.

Дальше переходим к самому важному: расчётам и чертежам. Важны они потому, что обеспечивают безопасность эксплуатации. Никому не хочется навернуться с лестницы, в которую были вложены деньги, время и душа.

Требования к лестницам из любых материалов

Минимальная ширина — не менее 900 мм.
Постоянный уклон лестничного марша.
Мощное ограждение, которое справится с нагрузкой в 100 кг.
Глубина ступеней от 270 мм.
Высота ступени около 170 мм +- 10мм.

Для расчёта рекомендуется воспользоваться специальной компьютерной программой, в которой можно создать 3D модель и легко менять любые параметры и элементы, и, следовательно, создать практически лестницу мечты. К тому же компьютер сразу же подготовит и все необходимые чертежи и расчёты.

Но если с техникой дружить не хочется, можно справиться с помощью своих собственных головы и рук. Расчёт сделаем на примере той же самой лестницы, прямой одномаршевой.

Замеры. Нужно узнать расстояние между началом и концом лестницы на уровне пола первого этажа (a). Также нужна высота между полом первого и второго этажей (b). Оптимальный угол наклона — 30−45°.
Длину лестницы высчитываем как гипотенузу прямоугольного треугольника, квадрат которой равен сумме квадратов катетов, а из длины станут известны после замеров.
Подбор количества ступеней, исходя из разрешённых размеров. Затем, определив количество, измеряем глубину и свес (часть ступени, которая свисает над предыдущей).
Размеры получены, далее рассчитываем необходимое количество материалов и отправляемся на строительный рынок!

На первый взгляд, кажется, что ничего сложного в строительстве лестницы нет — на самом же деле нужно быть очень внимательным и аккуратным, чтобы провести сварочные работы по-настоящему качественно, ведь это гарантия длительной эксплуатации.

Металлический каркас весьма нетребователен, а когда основные строительные работы будут закончены, его можно декорировать разными материалами: дерево, плитка, нержавеющая сталь. Таким образом, лестница будет выглядеть весьма презентабельно.

Главный аргумент в пользу лестниц из металла, сделанных своими руками, это все же экономичность строительства. А вырученные такими образом деньги можно будет направить на другие работы, например, ремонт и дизайн помещения.

Как соорудить Металлическую лестницу на второй этаж своими руками в частном доме: Инструкция +Фото и Видео

Некоторые люди не хотят строить одноэтажный дом и строят многоэтажный, а передвигаться по дому без лестниц будет невозможно. Лестницы бывают разных форм и изготовленные из разных материалов. Лестницы, которые находятся между этажами, делают деревянными, металлическими и бетонными.

Металлическая лестница на второй этаж своими руками

В статье мы расскажем о лестнице из металла, которая будет расположена между этажами. Но свойства, которые имеет металл, дают возможность изготовления лестниц любых конструкций и при этом крепких, нетяжеловесных, красивых, даже воздушных лестниц.

Сооружение простой лестницы на другой этаж с одним маршем дело не сложное, при наличии некоторых навыков. А вот лестницу с несколькими маршами, изготовить сложнее, но можно же всему научиться, было бы желание.

Лестницы бывают деревянные, металлические или бетонные .

Проект и расчёты для лестниц находящихся между этажами из любых материалов, ни чем не отличаются.

Для них существуют обычные требования:

В частном доме самая небольшая ширина лестницы составляет 900 сантиметров.
Нормальная высота ступенек является 160 — 180 миллиметров.
Минимально допустимая глубина ступеней составляет 270 миллиметров.
Перила на лестнице боковой напор должны выдерживать примерно в сто килограмм.
Расстояние между стойками перил должно составлять 150 миллиметров и, если в семье дети необходимо сделать это расстояние в 120 миллиметров.
Лестницы изготавливают кованными и сварными.

Лестницы существуют следующих типов:

На косоурах. На одном косоуре, то есть на двутавре или швеллере. Они играют роль опоры, их размещают посередине конструкции и прикрепляют ступени. Данные лестницы выглядят воздушными, лёгкими, но нагрузку выдерживают с достоинством.
На тетиве.
На больцах.
Винтовые.

Существуют лестницы:

одномаршевые и двухпролётные;
прямые и с поворотом.

Если вы не обладаете особыми навыками по возведению лестниц, то начните с простого варианта, то есть с одномаршевой конструкции.

Необходимые расчёты

В организациях, которые занимаются разработкой проектов, используют специальные компьютерные программы, при помощи этих программ проектируют 3D модели конструкций. В 3D модели, очень легко изменить параметры разных деталей.

После утверждения финишного варианта, компьютерная программа подготавливает спецификацию и чертежи лестницы из металла.

Но в нашем случае, расчёты придётся делать без помощи компьютерной программы. Мы рассмотрим простой вариант прямой одномаршевой конструкции.

Основные требования к глубине и высоте ступеней уже известны. Необходимо сделать замеры между точками, то есть от начала до конца лестницы от пола первого этажа и высоту между полом первого и второго этажей. Теперь определяем длину лестницы, нужно помнить, что средний угол наклона является от тридцати до сорока пяти градусов.

Чтобы посчитать длину лестницы необходимо вспомнить геометрию, то есть про прямоугольный треугольник. Ведь в прямоугольном треугольнике квадрат гипотенузы равен сумме двух квадратов катетов.

Производим расчёт имеющихся параметров и извлекаем квадратный корень и получаем длину лестницы.

Дальше необходимо рассчитать подходящее количество ступеней.

Необходимые для работы материалы, инструменты

Для сооружения межэтажной металлической лестницы нам чтобы возвести межэтажную металлическую лестницу понадобятся следующие инструменты и материалы.

Инструменты:

сварочный аппарат;
лестница;
болгарка;
маска для сварки, рукавицы и специальные очки;
дрель со свёрлами по металлу;
шлифовальные диски;
устойчивый стол из металла;
тиски;
струбцина;
карандаш;
рулетка и угольник;

Материалы:

Грунтовка;
Уайт — спирит;
Краска по металлу
Так же для двух косоуров используют квадратную трубу из профиля.
Для того чтобы сварить опоры ступеней необходимы уголки, усиленные арматурой.
Сами ступени и подступенки делают из четырёхмиллиметровой стали и отделывают деревом.

Проведение работ

Этапы работ:

Резка заготовок;
Изготовление кобылок, то есть узлов для присоединения ступеней;
Сваривание опорных уголков;
Монтаж косоуров;
Приваривание ступеней и перил;
Шлифовка;
Грунтовка и покраска;

Первым делом из уголков изготавливают углы для крепления ступеней, то есть кобылки.

Нельзя допустить ошибку, чтобы не было различных перекосов и изъянов, которые испортят лестницу.

Так же кобылки должны быть одинаковыми и должны находиться точно друг напротив друга. Кобылки изготавливают из уголка, путём вырезания выборки и состыковки уголков между собой.

В итоге получаются Г- образные узлы полками вниз и внутрь. Для нашей конструкции необходимо четырнадцать пар этих узлов и в каждой из пар одна опора будет левой, а вторая правой. Затем кронштейны привариваем чтобы соединить ступени и горизонтальную перекладину между каждой из пар уголков.

Горизонтальную перекладину изготавливаем тоже из уголка. Усиливают конструкцию при помощи косынок, их привариваем снизу ступени по направлению к каждому из косоуров.

По ребру квадратной трубы из профиля производим разметку и по разметке привариваем кобылки к ребру косоура, второй косоур приставляют к первому косоуру с кобылками и переносим разметку.

Делаем проверку по уровню и затем привариваем косоуры нижним концом к платформе опоры. Если в домах бетонный фундамент, то опорная платформа устанавливается в бетоне. К опорной стойке крепим верхний конец, опорная стойка закреплена к перекрытию между этажами анкерами из стали. Затем ещё раз кобылки необходимо проверить по уровню.

В том случае, если лестница сделана возле стены, то для придания конструкции, жесткости один косоур приваривают к кронштейнам, которые закреплены на стене.

Финишные работы заключаются в приваривании ступеней к кобылкам, так же можно закрепить их болтами, но в этом случае необходимо ступени обшить деревом. Так же ступени можно установить деревянные, на кобылки при помощи винтовых соединений.

Советы по монтажу

Вроде возведение конструкции межэтажной лестницы не такое уж сложное занятие, но эта работа требует точности, аккуратности и внимательности.

Верхнюю ступень монтируют на небольшом расстоянии от стены, очень важно чтобы между стеной и ступенью был зазор, такой чтобы проходил лист обоев.
Перила всегда приваривают сбоку лестницы, так чтобы не изменить ее ширину.
Все детали в местах сварки шлифуют, то есть все швы, зазубрины и заусенцы, затем металлической щёткой сметают металлические частицы. После этого лестницу из металла грунтуют и окрашивают.
Ступени из дерева монтируют после того как краска окончательно высохнет.
Качественные сварочные работы — это гарант к долгому сроку эксплуатации лестницы. А антикоррозийное покрытие надолго защитит металл от порчи.
Со временем металлическую лестницу можно будет, отделать разными материалами и за счёт отделки она не будет смотреться громоздкой.
Если вы вдруг не уверены в своих силах, или не умеете производить какие то работы, то лучше всего воспользоваться услугами профессиональных рабочих.
Главным фактором выбора лестницы из металла является экономия средств.
Лестница в первую очередь должна быть удобной, не сильно крутой и не сильно пологой.

В статье мы рассказали, как сделать металлическую лестницу на второй этаж.

Конечно, из какого материала делать лестницу решать только вам и никому больше, но лестница из металла получается визуально лёгкой, поэтому мы рекомендуем именно эту конструкцию.

Надеемся, что данная информация была вам полезной. Желаем вам удачи, терпения и вдохновения!

выбор швеллера для металлической лестницы

Лестница из швеллера – прочная и надежная конструкция, изготавливаемая с одним или несколькими маршами, прямой или винтовой конфигурации. Может устанавливаться снаружи или внутри зданий любого назначения – жилого, промышленного или административного. С помощью декоративных элементов из полимеров, древесины, металла и стекла конструкцию адаптируют к любому интерьеру или стилю фасада.

Преимущества лестниц из швеллера и уголка

Для конструкций из прочного стального профиля характерны:

Устойчивость к повреждениям, высоким и низким температурам. Все элементы обрабатывают грунтовкой с последующим окрашиванием или грунт-эмалью – составом «два в одном». Это обеспечивает стойкость металлоконструкции к влаге.
Способность ступеней выдерживать значительную нагрузку.
Простое обслуживание в процессе эксплуатации.
Широкий перечень возможных конструктивных вариантов – традиционных и оригинальных.

При изготовлении своими руками и отсутствии дорогих элементов – кованых или изготовленных из эксклюзивных материалов – лестница из швеллера имеет вполне доступную стоимость.

Основные условия при проектировании

При проектировании лестницы учитывают основные правила:

Уклон конструкции для жилых строений – 30-40°.
Количество ступеней для одномаршевых вариантов должно быть не более 18, двухмаршевых – не более 16 штук на марш.
В двухмаршевой модели ширина площадки обычно равна ширине маршей.
Лестницы из швеллера и других видов проката, ведущие в жилом доме на второй этаж, рекомендуется изготавливать не уже 0,8 м.
Ширина ступени – примерно 30 см, высота – 14-20 см. В домах с детьми или людьми с ограниченными физическими способностями высоту ступеней делают не более 12 см.
Для стыковки элементов используют сварку или резьбовые соединения. Первый вариант более надежный, поэтому для лестниц с высокой нагрузкой выбирают именно его. Конструкции, выполняющие функции аварийных или пожарных лестниц, дополнительно усиливают.
Ступени наружных лестниц изготавливают из древесины или рифленого листа.

Варианты конструкций

Лестницы конструируют с различными механизмами фиксации ступеней:

Тетива. Это опорный элемент, на который опираются ступени. Используется только в паре. Классический вариант, отличающийся наибольшей надежностью.
Косоур – наклонная балка, на которой сверху на специальной гребенке располагаются проступи. Косоур может быть один или их может быть несколько.
Мощная центральная опора. К ней крепятся ступени винтовой лестницы.

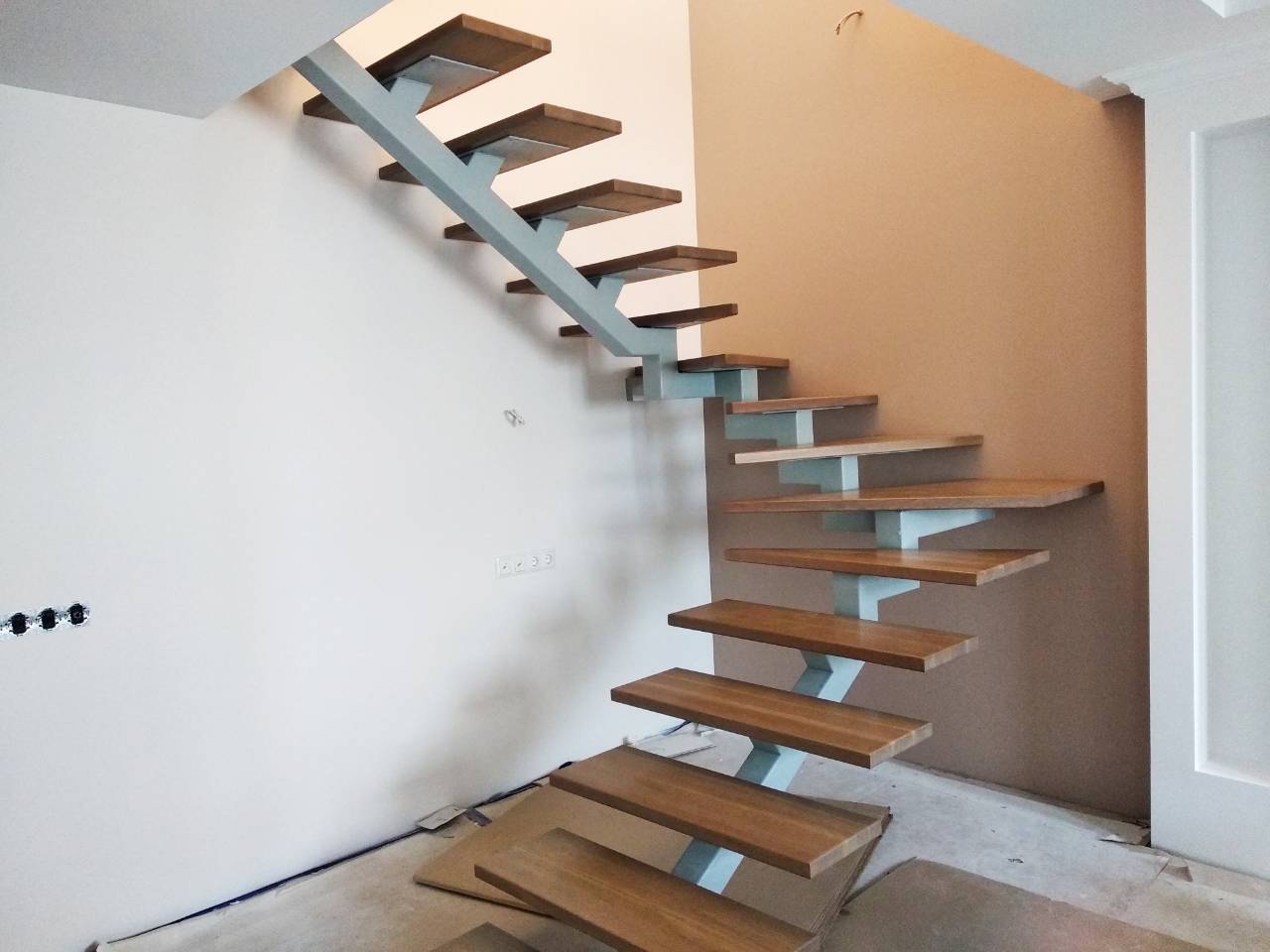

Маршевая лестница из швеллера с косоурами

Для изготовления мало- и средненагружаемых конструкций обычно используется прокат с П-образным сечением №12 или более. Однако в каждом случае желательно произвести профессиональный расчет нагрузки. Затем с его помощью – определить, какой номер швеллера подходит для сооружения конкретной лестницы. Швеллер и уголок в основном используют для изготовления каркаса, полностью скрываемого ступенями и облицовочными материалами.

Краткое описание изготовления простейшего варианта каркаса:

швеллер располагают с двух сторон от ступеней полками внутрь или наружу;

из уголка изготавливают гребенки, привариваемые к швеллеру;
гребенки и перемычки из уголка, соединяющие их, служат опорами для ступеней;
каркас фиксируют к вертикальным и горизонтальным ограждающим конструкциям анкерами;
после окончания монтажных работ и испытаний на прочность проводят антикоррозионную обработку всех металлических элементов.

Для облицовки металлической лестницы из швеллера, располагаемой внутри помещения, используют гипсокартонные листы, пластик, древесные материалы, стекло. Ступени изготавливают из дерева, камня, толстого стекла, металла. Главное требование – обеспечение антискользящей поверхности проступей. Для проступей лестниц, располагаемых снаружи, используют рифленый или просечно-вытяжной лист, обладающий хорошими антискользящими характеристиками.

Самостоятельно изготовить из швеллера винтовые и другие сложные лестничные конструкции сложно. И, как правило, для устройства винтовых лестниц или моделей на одном центральном косоуре используют другие виды металлопроката, чаще всего – профильные трубы.

Лестница на металлическом косоуре: особенности наклонов. Изготовления косоуров и ступеней

Когда речь заходит о домашнем капитальном ремонте или строительстве, то наиболее востребованными оказываются лестницы на металлических косоурах, причём очень часто их делают своими руками. Техника сборки здесь не является слишком сложной, так как чаще всего это происходит при помощи электросварки, иногда с использованием больцевых соединений для балясин и поручней.

Во время ремонта смонтирована лестница на центральном металлическом косоуре

Но конструкционные особенности всегда будут иметь решающее значение для комфорта и безопасности, поэтому о них и пойдёт речь ниже, а также вашему вниманию будет предоставлено видео в этой статье.

Конструкционные особенности металлических лестниц на косоурах

Металлический косоур для лестницы с несколькими маршами

Наверное, в первую очередь, следует уяснить для себя, что такое косоур и архитектурный словарь определяет это как наклонную балку между площадками, на которой крепятся лестничные ступени. Такая балка может быть с гребёнкой по размеру ступеней, но также проступи могут располагаться не сверху, а между наклонными балками и в таком случае их обычно называют тетивой.

Тем не менее, назначение в обоих случаях аналогичное, так как вне зависимости от названия они выполняют одинаковую функцию, и если вы назовёте тетиву косоуром, то большой ошибки в этом не будет.

Наклоны и ступени

Используемый уклон для лестниц

По схематическому рисунку, расположенному выше вы сможете определить произвести расчет металлического косоура лестницы, от которого будет зависеть не только уклон и удобство спуска-подъёма, но и ширина маршей. Обратите внимание, какой угол приемлем для различных ситуаций, а также возьмите в расчёт физические способности проживающих в доме людей. Вам следует учитывать, что довольно популярный уклон 40⁰-45⁰ полностью приемлем только для человека спортивного типа – остальных на таком подъёме может подстерегать одышка, а для пожилых зачастую это вовсе оказывается непреодолимым барьером.

Тем не менее, из-за экономии свободной площади или же её отсутствия, приходится идти на такие жертвы и даже делать наклон ещё круче. Но в любом случае вам нужно обеспечить самую приемлемую высоту и ширину ступеней, а для этого за основу берётся длина шага человека ростом от 160 до 180 см, которая официально составляет 60-64 см.

Для того чтобы человек чувствовал себя уверенно, его стопа должна примерно на 70% находится на твёрдом основании, а это в среднем 25-30 см, поэтому такой размер является наиболее оптимальным для ширины проступи. Но этот размер нужно совмещать с высотой подступенка, чтобы две таких высоты в сумме с шириной соответствовали длине среднего шага. Для этого производим несложное арифметическое вычисление по формуле d_{проступи}+2L_{подступенка}≈60≈64 см, например, 23+20*2=63 см, что вполне приемлемо для невысоких крутых лестниц в доме.

Забежные ступени

Но что делать в тех случаях, когда из-за крутизны уклона невозможно дотянуть ширину проступи даже до 20 см? Для таких ситуаций существует такое понятие, как забежные ступени, это когда верхняя проступь пересекает подступенок и нависает над нижней ступенью. Нависающий сектор не следует увеличивать более 5 см, чтобы он не мешал при спуске и носок не цеплялся за него при подъёме.

Раскладная лестница

Совет. Там где невозможно использовать металлические лестницы на косоурах из-за элементарной нехватки места, используют прикладные и раскладные конструкции, но если вы её делаете своими руками, то опять-таки вам придётся позаботиться об оптимальном расстоянии между горизонтальными перекладинами (щабелями). Если для обычных конструкций необходима длина среднего шага человека, то здесь вполне достаточно половины этой величины – 30-35 см, чтобы обеспечить удобный спуск-подъём.

Параметры ширины: а) минимальные; б) рекомендуемые; в) комфортные

Ширина лестницы по металлическим косоурам может различаться, ведь балка может быть в единственном числе, так и в двойном, поэтому ширину пролёта можно регулировать, конечно, ели это позволяет сделать размер помещения. Так, минимальная ширина пролёта может составлять от 60 до 80 см и такие конструкции чаще всего применяются для малоиспользуемых сообщений типа чердаков, но могут быть обустроены также при нехватке места в комнате. Наиболее часто используемая и рекомендуемая ширина может колебаться от 90 до 110 см, и вы постоянно сталкиваетесь с такими параметрами в подъездах домов, а вот для роскошных апартаментов более подойдёт марш в 125-150 см.

Обустройство косоуров и ступеней

Тетивы м косоуры: 1) тетива пилообразная; 2) тетива из листового металла; 3) тетива зубчатая; 4) тетива швеллерная; 5) коробчатый косоур; 6) косоур без кронштейнов; 7) косоур с кронштейнами

На верхнем рисунке вы видите способы из уготовления и типы материалов для лестничных тетив и косоуров. Как видите, лестница металлическая на одном косоуре и на тетивах может быть смонтирована своими руками. Бетонные лестничные марши обычно располагаются на двух балках из-за сложностей крепления.

Бетонная лестница своими руками: советы и рекомендации

Существует два вида обустройства бетонной лестницы на металлических косоурах – с фризовой ступенькой и без неё. Разница заключается в том, что фризовая ступень врезается в лестничную площадку, являясь её продолжением, а без фриза приходится их стыковать так, чтобы площадка получилась в виде буквы Г, но такой способ делает лестницу длиннее, что не всегда удобно. Если такую ступень врезать в площадку, то последнюю нужно делать по высоте подступенка, а это, как минимум, 14-17 см – а это означает, что увеличивается вес и цена изделия.

Последовательность сборки лестниц из железобетона на стальных косоурах

Косоуры для такого типа лестниц делаются исключительно из двутавра или швеллера, а на места перегибов привариваются кронштейны или подставки из стального листа. Из аналогичного профиля делаются балки для площадок, их устанавливают на проектной высоте, стыкуя с косоурами, при этом навариваются коротыши из уголка, в котором заранее высверливаются отверстия под болты. Лестничные клетки монтируются нишами на балки и выравниваются по проектным меткам так, чтобы у них не было возможности сползти на бок, но замоноличивание производится не сразу, а только после окончательной сборки лестницы.

Монтируются металлические косоуры для лестниц краном или вручную, если для этого достаточно двух пар рабочих рук и установка начинается снизу. То есть, нижняя часть наклонной балки наживляется на болт, к площадочной горизонтальной балке, а затем заводится верхний конец и крепится таким же способом, при этом подплощадочные профили могут корректироваться по горизонтали или вертикали. Замоноличивание производится только после тщательной проверки всех размеров и соединений в соответствии с проектной документацией.

Крепёж косоуров при помощи болтов носит временный характер и служит лишь для точного выставления всех размеров при соединении, а окончательная фиксация осуществляется при помощи электросварки. Возможен также вариант без применения болтов вообще – просто делаются «прихваты» сваркой, которые легко сбиваются в случае необходимости, но при этом конструкция должна всё время быть зафиксированной стропами крана, которые снимаются только после окончательной установки. Финальная сварка косоура осуществляется как по торцевому шву, так и по периметру монтажного уголка, что прибавляет механическую прочность лестнице.

Бетонная лестница на металлических косоурах

Как правило, для таких конструкций используются стандартные железобетонные ступени с размерами 310×140, 300×150, 290×160, 280×170 мм, длиной 1100, 1200, 1400 мм, а для лестниц класса «Элит» они могут быть изготовлены из натурального камня. Несмотря на вес от 60 до 80кг с укладкой таких ступеней без особого труда справляются два рабочих, устанавливая их снизу вверх. Где элементы держатся за счёт пазов и собственной массы.

При монтаже на край нижней ступени набрасывают мастерком цементно-песочный раствор и сразу устанавливают следующую деталь и так до верха, но кроме этого в нижней части каждой ступени имеется закладная из металла, которая приваривается к косоуру. Если ступени впоследствии будут облицованы какой-либо плиткой, то в таких ситуациях нужно учитывать толщину проступи при заливке площадки.

Сами площадки могут быть заготовлены заранее, то есть, закупаются железобетонные плиты нужного размера, либо такие блоки заливаются непосредственно на строительной площадке. Заливка производится только на арматурный каркас, который делается из прута 10 мм с шагом сетки (ячейкой) 200 мм, при этом нижнии слой бетона для защиты металла от коррозии должен быть не менее 20 мм.

Элитные лестницы: красота, которая стоит уплаченных за нее денег

При обустройстве лестниц с фризовыми ступенями боковое ограждение опалубки, как правило, не обязательно, так как эту функцию выполняют стены лестничной клетки. Для этого длина фризовых ступеней должна быть больше, чем у рядовых, что позволяет им смыкаться для образования ровной площадки, как продолжения лестничной.

Деревянные ступени на стальном косоуре

Заключение

По сути, любая железобетонная, деревянная или металлическая лестница на косоурах выстраивается по готовому каркасу, от которого зависит её окончательная конфигурация. Поэтому монтаж такого основания в любом случае будет определяющим и решающим фактором, как для внешнего вида, так и механической прочности и вытекающей отсюда безопасности всего изделия (узнайте также о достоинствах приставных деревянных лестниц).

Металлическая лестница на второй этаж своими руками: фото, чертеж

Межэтажные лестницы в основном из дерева, бетона и металла. Технологические свойства, которыми обладает металл, дают возможность изготавливать лестницу любой конструкции, прочную, эстетически привлекательную и не тяжелую.

Строительство простой прямой металлической лестницы на второй этаж — задача выполнимая, если есть такие навыки в таком деле, как сварка металла. Сложнее сделать двойной дизайн с сайта, но не боги горшки сожжены?

Конструктивными особенностями лестницы из металла, дерева или бетона не отличаются. Принципы проектирования и расчета промежуточных конструкций из разных материалов одинаковы, не отличаются и типовые требования:

В частных домах минимальная ширина лестницы должна быть 900 мм.
Уклон лестничного марша должен быть постоянным. Оптимальные углы показаны на схеме.
Оптимальная высота ступеней 160-180 мм.
Минимально допустимая глубина шага — 270 мм.
Забор должен выдерживать боковую нагрузку в 100 кг.
Максимально допустимое расстояние между стойками забора — 150 мм (для семей с детьми — 120 мм).

По способу изготовления различают лестницы сварные и кованые.

Конструктивно металлические лестницы бывают:

Важно! Однако, чтобы рассчитать и сделать возможными все эти типы металлических лестниц, наибольшую трудность будет предоставить винтовой вариант, как при проектировании, так и при изготовлении элементов конструкции. Проектированием и строительством винтовой металлической лестницы желательно проинструктировать профессионалов.

Различают маршевые металлические лестницы одно- и двухпролетные, прямые с закруткой. Если у вас нет опыта, лучше начать с простого дизайна.

В проектных организациях используются компьютерные программы, создающие 3D модели дизайна. В этой модели легко изменить параметры отдельных элементов. После утверждения окончательной версии компьютер готовит рабочие чертежи и спецификацию металлических лестниц.

Придется производить расчеты без помощи программы.Рассмотрим простейший вариант прямого. Типовые требования к глубине и высоте известных нам ступеней. Измерьте расстояние между двумя точками: от точки входа до точки выхода лестницы на уровне «чистого» первого этажа (эта величина обозначена a) и высотой между «чистыми» этажами первого и второго этажей (b). Получили, что a = 4000 мм b = 2500 мм. Осталось определиться с длиной лестницы. Помните, что оптимальный угол наклона составляет 30 ° — 45 °.

В прямоугольном треугольнике квадрат гипотенузы (длина лестницы) равен сумме квадратов двух более коротких сторон. У нас ножки равны 4000 мм и 2500 мм. Полагаем, извлекаем корень квадратный и получаем длину 4720 мм.

Подбираем лучшее количество ступеней. При такой высоте они могут быть 14 (высота ступеньки 179 мм) или 15 (167 мм). Оба варианта находятся в допустимых размерах. Выбираем ту, которая состоит из 14 шагов, и проверяем, что происходит с их глубиной. Делим 4000 мм на 14 и получаем 286 мм И этот размер нас устраивает (глубина не должна быть меньше 270 мм). Размер ступеней — 286 мм — будет увеличен на ширину так называемого свеса.Свес — это часть верхней ступеньки, которая нависает над нижней. Оптимальный размер свеса 30-40 мм.

Я получил основные размеры, которые нам нужны для определения количества материалов. Для двух стрингеров нам понадобится профильная труба квадратного сечения 2 х 4720 мм. Из уголков, которые для надежности можно укрепить вентиль и приготовить опоры для ступенек (кобылки). Ступени и подножки изготовлены из листовой стали толщиной 4 мм и обшиты деревом.

Для устройства металлоконструкций перекрытий нам необходимы:

Ручной инвертор с электродами для постоянного тока диаметром 3.2 мм и 1,6 мм.
Маска сварщика, защитные очки и перчатки.
Диски шлифовальные отрезные 125х1,6 мм.
Круги шлифовальные диаметром 125 мм.
Сверла и сверла по металлу.
Стол металлический устойчивый.
Зажим с регулировкой по высоте 0-800 мм.
Тиски.
Праймер,
Уайт-спирит.
Краска по металлу.
Рулетка и локоть.
Карандаш.

Важно! Количество идентифицированного нами материала.Обратите внимание, что листовая сталь для ступеней должна иметь противоскользящие свойства, например, можно использовать прессованный диагрид.

Для работы соблюдайте следующую последовательность:

Заготовки для резки.
Производитель кобыл (узлов для ступенек крепления).
Сварка опорных уголков.
Установка стрингеров.
Сварка лестниц и перил.
Шлифовка.
Грунтовка и покраска.

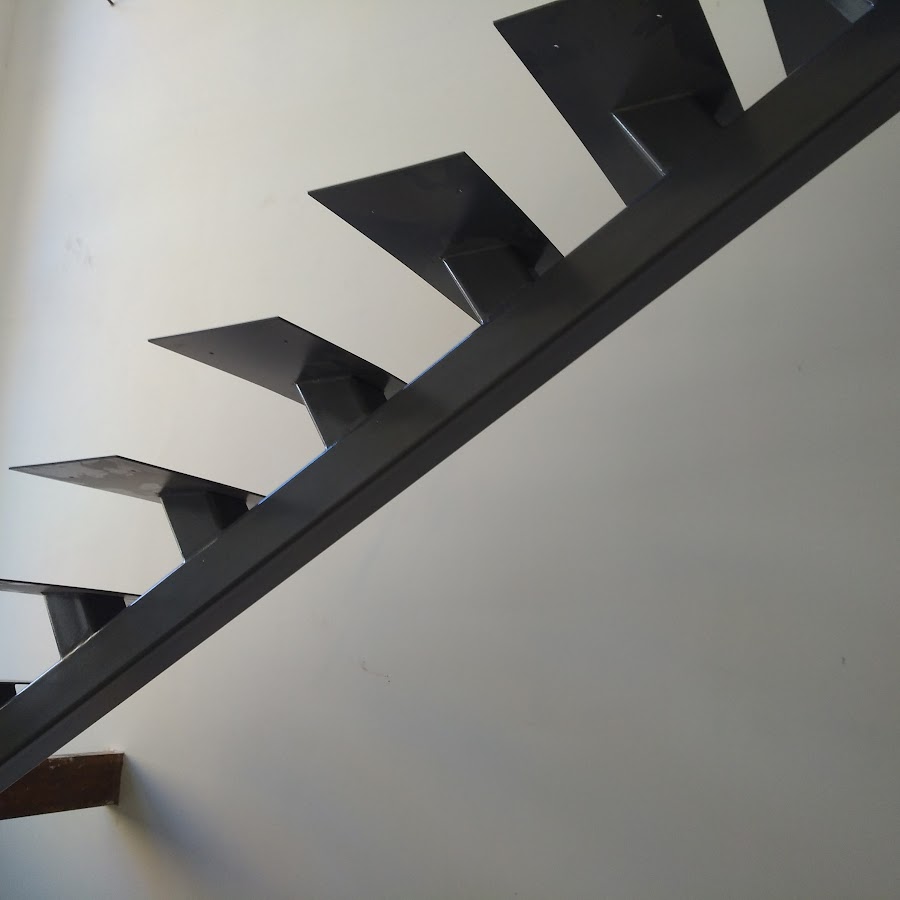

Во-первых, из деталей изготавливают узлы для монтажа ступеней (кобылки).Важно не допускать ошибок, перекосы и неточности испортят лестницу. Кобылки должны быть такими же и зеркально отражаться друг от друга. Изготовить кобылку из стального участка: вырезать образец, прилегающие друг к другу углы. В итоге должны быть Г-образные приварные узлы вниз и полки внутри (полки вверх и в приварку для бетонных ступеней, а также для отделки керамической плитки или керамогранита). Для нашей конструкции потребуется 14 пар узлов, в каждой паре один столб будет левым, второй — правым.Приварите кронштейны для крепления ступенек и перекрестите перекладину между каждой парой углов. Поперечная планка также состоит из площадей. Повысить прочность можно и с помощью небольших реек, которые снизу устанавливаются на ступеньки, ведущие к каждому стрингеру.

Кромка профильной трубы квадратного сечения выполняет разводку и приваривает к краю стрингера. Поставить первый косоур с приваренными кобылками вторым, и точно перенести разметку. Так мы получаем четкую геометрию всех элементов.

Совет.Для металлических лестниц на второй этаж шириной более 1200 мм рекомендуется установить в середине конструкции третий стрингер.

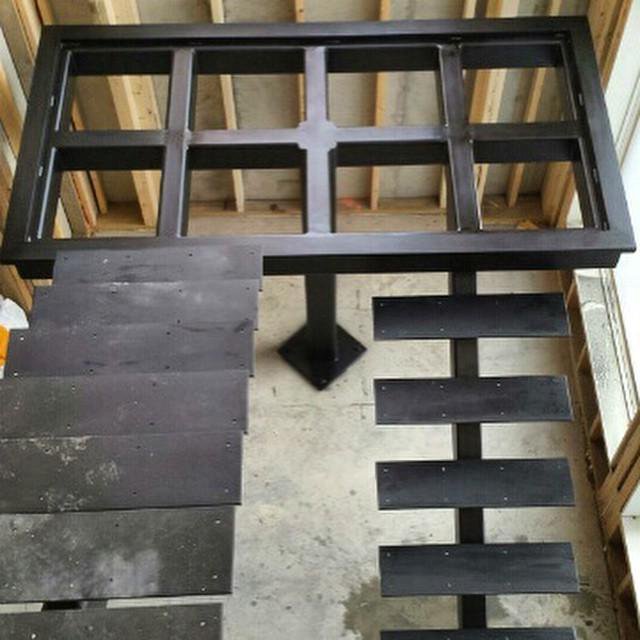

Ширина 900 мм, достаточно двух стрингеров. Приварить кобылку ко второму стрингеру. Проверьте их уровень. Затем сварить стрингеры к нижней части опорной платформы. В домах с бетонным основанием опорную площадку можно устанавливать в бетон. Верхний конец прикреплен к опорной стойке, которая крепится к потолку между этажами со стальными анкерами.Снова проверьте уровень кобылки.

Если металлическая лестница выполняется в пристенном исполнении, для придания конструкции дополнительной жесткости к кронштейнам, установленным на стене, можно приварить одинарную стрингеру.

Последний шаг — приварить ступеньки к кобылкам. Также можно приколоть их болтами, в этом случае дерево необходимо обшить. Другой вариант — установить деревянную лестницу прямо в кобылку с помощью винтовых соединений.

Верхняя ступенька устанавливается на минимальном расстоянии от стены.Необходимо, чтобы между стеной и сценой проходил лист обоев — впереди отделочные работы. Забор приваривается со стороны металлической лестницы, чтобы не уменьшать ее ширину.

Все элементы дизайна в местах сварных швов полируются (швы, зазубрины, заусенцы), затем металлической щеткой сметаются частицы металла, металлическая лестница грунтуется (грунтовка по металлу) и окрашивается в выбранный цвет. Деревянные лестницы устанавливают после высыхания краски.

Отделку металлической лестницы на второй этаж, в том числе обшивку ступеней деревом, целесообразно проводить на этапе отделочных работ в доме.

Несмотря на кажущуюся простоту, возведение межэтажных перекрытий из металла требует тщательности и аккуратности. Качественно выполненная сварка обеспечивает долгий срок службы конструкции. Надежно сохраните все металлические компоненты лестницы и антикоррозийное покрытие.

Построив прочный и надежный каркас, со временем вы сможете украсить его деревом, керамической плиткой, частями перил из нержавеющей стали и другими отделочными материалами по своему вкусу. А конструкция, которая в стадии строительства казалась громоздкой и непрезентабельной, приобретет прекрасный внешний вид.

Главный аргумент в пользу строительства металлической лестницы на второй этаж своими руками — экономия очень значительных ресурсов, которые вам пригодятся для других работ в здании.

Связанные с контентом

Корабельная лестница: 12 ступеней

Введение: Корабельная лестница

Чарли Шпицак рассказывает, как построить корабельную лестницу для вашего домика на дереве! Nelson Treehouse and Supply использует корабельные лестницы практически в каждом домике на дереве, который они строят! Мы хотим научить вас делать это самостоятельно!
