Открытая проводка — достоинства и недостатки, требования, особенности монтажа

Открытая проводка – это наиболее простой способ прокладки электрических линий. В отличие от скрытой она прокладывается не в толще строительных конструкций, а над их поверхностью. В современных домах она используется очень редко. В то же время такой метод требует намного меньше времени и связан не с такими большими трудозатратами, как прокладка линии закрытого типа. Отсутствует и необходимость в штроблении, благодаря чему практически не нарушается целостность потолка и стен.

Если вы не планируете провести во всем доме проводку в стиле ретро, то открытый метод лучше использовать только на отдельных участках, допустим, в том случае, когда вам нужно незначительно расширить линию. В противном случае большое количество проводов, которые прекрасно видны невооруженным глазом, будет портить интерьер.

Монтаж открытой электропроводки требует тщательной подготовки. Такой способ установки связан с определенными правилами, требующими неукоснительного соблюдения.

Требования к установке электрической проводки открытого типа

Приведем основные правила, которые при прокладке открытого типа электропроводки в квартире должны быть обязательно выполнены.

Пренебрежение ими является нарушением норм электробезопасности и может стать причиной короткого замыкания и выхода линии из строя. Итак:

Запрещено прокладывать линию под трубопроводами, на которых скапливается конденсат.
Рядом с кабелями не должно находиться никаких излучателей тепла.
Не рекомендуется использовать для прокладки такой линии простой трубопровод. Желательно, чтобы кабель имел дополнительную защиту. В зависимости от места расположения проводки он может быть жестким или гибким, а также экранированным.

Если прокладка проводника производится в сантехнических нишах, то не следует пользоваться соединительными коробками при невозможности быстрого доступа к электропередающей линии.
Соединять между собой жилы кабелей можно лишь в специальных распределительных коробках.

Необходимо обеспечить возможность легкого доступа к крышке последних. Если влажность в помещении достаточно высока, для улучшения герметичности на крышках распредкоробок устанавливаются прокладки.

Защитный слой проводника должен сохраняться в целости по всей длине, вплоть до подсоединения жил к розетке, выключателю или электрическому прибору.

Для крепления кабеля рекомендуется использовать пластмассовые скобы, подобранные по диаметру проводника. Расстояние между фиксаторами не должно быть слишком большим, иначе проводник будет провисать под собственной тяжестью. Размещать скобы нужно по обе стороны провода, а также обязательно устанавливать фиксаторы около мест подключения к электрическим элементам. Если кабель проложен горизонтально, то скобы должны находиться одна от другой на расстоянии не более 40 см при креплении небронированного проводника и 75 см – для провода, имеющего бронированное покрытие. Если открытая электропроводка проложена вертикально, то максимальный интервал между фиксаторами не должен превышать 1 м.
При монтаже обычных проводников с защитным покрытием в горизонтальном направлении интервал между скобами не должен быть более 25 см, а в вертикальном – 40 см. Расстояние от электрического элемента до ближнего к нему фиксатора не должно превышать 10 см.
Если провод необходимо согнуть, то минимальный радиус изгиба должен составлять 8 см.

Если линия пересекает неэлектрический трубопровод, то минимальный интервал между ними должен быть равен 3 см.

Прокладывая кабель сквозь стену, для защиты его на этом отрезке рекомендуется использовать изоляционную трубу.

Особенности установки электрической линии открытого типа

Открытый способ монтажа электропроводки чаще всего используется при прокладке провода над плинтусом, в местах стыка стен с потолочными плитами, а также в углах комнат. Используемый проводник должен быть идеально ровным.

Если открытая проводка прокладывается в квартире с подвесными потолками, то кабель следует прикреплять к стенам.

При большом количестве проводов стоит воспользоваться пропускными каналами.

Просто вести электропровод по подвесному потолку нельзя ни в коем случае. Монтаж соединительных, а также ответвительных коробок нужно производить так, чтобы доступ к ним не был затруднен.

Пример монтажа розетки открытой электропроводкой на видео:

Достоинства и недостатки внешней проводки

Как и любой другой метод прокладки коммуникаций, монтаж открытой электропроводки имеет свои плюсы и минусы. К преимуществам относятся:

Легкость установки.

Минимальное нарушение целостности стен (потолка).
Отсутствие нужды в дополнительном оборудовании.

Имеет открытая электропроводка и свои недостатки. Они таковы:

Малопривлекательный внешний вид.
Необходимость учета технических норм помещения.
Необходимость строгого соблюдения при монтаже норм пожарной и электрической безопасности.

Конечно, не всегда наружная проводка выглядит в квартире непрезентабельно. Например, винтажная линия в стиле ретро может стать отличным дополнением интерьера и придать дому очарование старины. Но, во-первых, элементы для такой проводки стоят дорого, а во-вторых, монтировать ее стоит, только если дизайн помещения выдержан в соответствующем стиле.

Пример готовой открытой электропроводки, проложенной в кабель-каналах на видео:

Монтаж проводки в жестких трубах

В последнее время многие люди открывают для себя установку внешней проводки с использованием жестких труб из пластика. В этом случае кабели помещаются внутрь трубопроводов, которые затем на специальных опорах фиксируют к стенам. Для облегчения такой установки разработано большое количество вспомогательных устройств (тройники, кабельные муфты, Т-образные разветвления).

Основным преимуществом такого монтажа является высокая степень защиты электрических проводников от воздействия воды, а также от повреждений механического характера.

В связи с этим такой способ монтажа чаще всего используется в погребах, гаражах и подвальных помещениях. Но это не значит, что наружная электропроводка не может быть проложена таким способом на дачном участке, в городской квартире или загородном доме, поскольку внешне изоляционные трубы выглядят вполне привлекательно.

Особенности монтажа открытой электропроводки в трубах IRL

При прокладке электрической линии в изоляционных трубах нужно помнить некоторые важные моменты:

Трубопроводы должны крепиться к стенам таким образом, чтобы расстояние между ними составляло от 80 см, при этом от электрического прибора или элемента до ближнего фиксатора должно быть не менее 10 см.
Соединять кабели между собой можно только на клеммах электрических элементов или внутри специальных соединительных коробок.

Соединение проводников в трубах недопустимо.

Радиус изгиба трубопроводов должен быть больше их диаметра как минимум в 6 раз.

Для такого вида монтажа предусмотрены специальные фиксирующие приспособления. Список их можно найти как в интернете, так и в специальной литературе.

Если по какой-либо причине купить специальные фиксаторы вы не можете, для установки изоляционных труб можно воспользоваться обычной строительной перфолентой. Для этого нужно отрезать от мотка кусок нужной длины и закрепить ее на поверхности. Концевые крепления нужно делать под углом и немного от себя, чтобы лента не провисала. Затем труба крепится стяжками по всей длине. Иногда, при невозможности достать специальные фиксаторы, крепление с помощью перфоленты может оказаться вполне удачным решением.

Пример монтажа трубопровода для электропроводки на видео:

Необходимые инструменты для монтажа проводки в трубах

Такой метод установки не требует большого количества инструментов. Для работы вам понадобятся:

Разметочный шнур.
Перфоратор (для работы с бетонными стенами). К этому аппарату потребуется также сверло нужного диаметра.
Отвес.
Рулетка.
Молоток.
Строительный уровень.

Ножовка по металлу.

Для соединения на сложных участках понадобится две муфты, а также гофра. Установка трубопроводов производится таким образом, чтобы внутри них не скапливалась влага. Поэтому нужно обратить особое внимание на качество резинового уплотнителя, который устанавливается в месте стыка трубы с электрическим элементом.

Желательно пользоваться усиленными уплотнениями, соответствующими диаметру изоляционной трубы. При установке манжета должна небольшой частью проникать в электроустановочное изделие.

Если нет уплотнительной манжеты, то провод рекомендуется вводить снизу.

Достоинства и недостатки метода

К плюсам монтажа электрической проводки в изоляционных трубах относятся:

Легкость установки.
Дополнительная защита проводников от механических повреждений и воздействия влаги.
Привлекательный внешний вид.

Минусы у этого способа следующие:

Необходимо точно подбирать трубы по размеру.
Требуется довольно много дополнительных принадлежностей.

В целом установка открытой проводки в трубах является вполне рабочим методом, который позволяет надежно защитить кабели от повреждения и придать линии элегантность.

Заключение

В этом материале мы рассказали о том, что такое открытая проводка, каковы ее особенности и как производится ее монтаж различными способами. Эта информация поможет вам определиться с выбором типа проводки, а при необходимости — провести линию электропитания своими руками.

Как сделать открытую проводку — как своими руками правильно сделать наружную электропроводку в квартире, доме

Любой хозяин дома или квартиры хочет, чтобы электропроводка в его жилище была качественной и надежной. Если позволяет опыт и знания, проводку вполне можно правильно сделать своими руками, как в панельном, так и деревянном доме.

Типы проводки

Есть два варианта создания электропроводки. Она может быть открытой и скрытой. Говоря о втором виде, стоит отметить, что создание скрытой электропроводки – долгий и хлопотный процесс, даже если не брать в расчет устранение старых проводов. На месте планируемой укладки проводов следует:

вскрывать покрытия
формировать штробы
замазывать отверстия и мастерски штукатурить стену

Самостоятельно осуществить все это достаточно сложно. Такой способ ремонта требует отдачи сил, много времени и финансовых средств.

Открытая электропроводка намного предпочтительнее. Провода укладывают поверх потолка и стен, и при правильном подходе открытый тип выглядит очень эстетично. Проложить провода можно в гофрированных трубах или пластиковых кабелях.

Преимущества и недостатки открытой проводки

В числе достоинств открытого типа проводки можно выделить:

простой доступ к любому месту электропроводки
возможность быстро заметить проблему
допустимость оперативно исправить поломку

Кроме того, если электропроводка открытая, очень удобно добавить еще одну электроточку или линию, не нарушив при этом целостность других сетевых участков.

Что касается недостатков, то здесь стоит упомянуть о том, что провода легко зацепить, так как они находятся в свободном доступе. Кроме того, монтаж открытой проводки предполагает наличие дополнительного свободного пространства, если речь идет, например, о гофрированной трубе. Также важно, что открытая электропроводка, даже красиво и декоративно скрытая, впишется не в каждый интерьер. Если это лофт, хай-тек или минимализм, то она будет смотреться вполне органично. Однако в классицизме, ретро или барокко она вряд ли уместна.

Как подобрать кабели и провода?

Для правильного создания наружной электропроводки применяются те же кабели, что и при скрытом способе. В идеале следует подобрать:

силовые провода
информационные кабели

Для легкой укладки стоит подбирать гибкие провода, так как проложить жесткий кабель, например, в гофрированной трубе, довольно проблематично. При этом кабели могут быть не очень массивными, особенно с учетом того, что чем больше кабель, тем выше его цена. Помимо этого, массивные кабели сложны в монтаже. Их очень трудно согнуть, скрутить, соединить с электрическими приборами. К тому же, они могут не подойти по размеру к розеткам и кабельным каналам, монтаж при помощи которых является сегодня наиболее оптимальным. Кабель-каналом называют пластиковые профили в форме буквы «П», а также треугольника, овала и пр., внутрь которых уложены кабели и провода.

Материал изготовления каналов – ПВХ-пластик, устойчивый к перепадам температуры и химическим реакциям. При желании его легко можно окрасить в желаемый цвет. Радует и тот факт, что ПВХ не выделяет вредных токсичных веществ и является нейтральным для здоровья человека.

Кроме канала вам потребуются аксессуары, в числе которых модули для розеток, повороты, углы и другие полезные в работе детали.

Как спланировать работу?

Для начала необходимо:

правильно провести расчеты
определить, какое количество материала необходимо
получить в свое распоряжение план деревянного дома или квартиры

Сделайте чертеж, расположив на нем каждую из стен по отдельности. Это рационально сделать, чтобы понять, какие аксессуары потребуются для создания кабеля, где он сам будет проходить.

Наружная электропроводка хороша тем, что для ее прокладки не требуется четко соблюдать нормы, а именно: ее возможно проложить и по диагонали, и под углом, отличающимся от 90 градусов. Перед тем как приступить к монтажу, стены нужно правильно подготовить, особенно, если планируется смазывать их клеем.

Если же на стене отсутствует штукатурка, а есть только бетон или кирпич, разумнее будет прикрепить провода дюбель-гвоздями. При облицовке гипсокартоном логично применить дюбели-бабочки. Если вы своими руками прокладываете электропроводку на даче, в деревянном доме, то каналы лучше прикрепить гвоздями или шурупами. Перед началом работ устраняют неровные поверхности и при необходимости обрабатывают грунтовкой.

Как сделать наружную проводку?

Как правило, на входе в деревянный дом или ретро-квартиру можно увидеть распределительный щит или счетчик. От него и нужно начинать монтажные работы, а именно:

чертеж линии
прокладка провода по ней
закрепление на стене при помощи перфоратора через каждые 35 см
вставка в просверленные отверстия гвоздей
монтаж дополнительных аксессуаров: заглушек, соединителей, углов

Если габариты канала не предусматривают встраивание электрических точек, то можно обойтись наружными розетками и приборами системы освещения и подвести к ним небольшой кабель.

Если говорить о проблемных зонах, которые встают при прокладке проводки в деревянном ретро-доме, то здесь стоит отметить проемы дверей. Для прохождения одного провода через дверь следует сделать около двери отверстие и просунуть через него провод, вставив в него часть трубы и прикрыв торец заглушкой.

При прокладывании кабеля не нужно проводить его по полу деревянного дома или квартиры. Лучше обвести вокруг двери – это надежнее и безопаснее.

Типы проведения кабелей

Обычно из щита идет множество кабелей, и каждый из них обеспечивает питанием определенное место. Если у вас стандартная квартира, то пучков должно быть около 6. Если это дача и большой деревянный дом или дача, то, конечно, больше. При этом размеры кабель-канала должны быть соответствующими. Монтаж данного типа создают в случае проведения европейского расключения проводки, когда у каждой зоны есть собственное УЗО, или устройство защитного отключения.

Нередко, прокладывая проводку своими руками, владельцы деревянных домов, дач и квартир предпочитают поместить один щиток и счетчик вместе с основным питающим проводом, от которого идут провода к другим точкам. Обязательно присутствуют распределительные коробки, чтобы защитить зоны соединения отходящих проводников с главным.

Всего выделяют несколько типов прокладки кабеля:

применение канала-плинтуса
использование гофрированных труб для проводов
монтаж кабеля по старому

Помните о безопасности

При скрытой проводке бояться особенно нечего. Стоит только помнить, что проводку прокладывают горизонтально или вертикально. В случае монтажа кабеля по диагонали можно случайно задеть провод, например, гвоздем и нанести ему вред. Что касается наружной проводки как в квартире, так и на даче, то здесь также есть меры предосторожности:

если вы скрыли кабель в квартире, на даче или в деревянном доме декоративным экраном, помните об этом, старайтесь не задевать его
соединяйте корпуса приборов из металла с проводами, используя болтовые крепления
закрывайте токопроводные детали

Желаем удачи!

Виды Открытой Проводки в Домaх их Бруса, Каркасных, Панельных

Открытая проводка в деревянном доме

Электропроводка в жилом доме зачастую монтируется своими силами. На страницах нашего сайта мы уже не раз обсуждали правила и нормы такого монтажа, но судя по вопросам читателей нам необходимо сделать это еще раз.

При этом более подробно остановиться конкретно на открытой проводке, которая в большинстве случаев используется в домах из дерева и других сгораемых материалов. Но давайте обо всем по порядку.

Когда следует применять открытую проводку?

Скрытая проводка в деревянном доме

Практически в любом помещении можно выполнить как открытую, так и скрытую проводку. Вопрос состоит только в усилиях, которые следует приложить для монтажа того или иного вида.

Если, например, скрытая электропроводка в панельном доме может монтироваться непосредственно внутри штроб, и после этого покрываться слоем шпаклевки, то для деревянных домов скрытая проводка должна выполняться либо в трубе из несгораемых материалов, либо предварительным покрытием проводов несгораемыми материалами. При должном желании реализовать такое возможно, но цена вопроса будет на порядок выше.

Негорючий провод ПРН

Конечно, возможен вариант использования проводов с покрытием из несгораемых материалов. К таковым можно отнести провода марки ПРН или кабели ПРГ. Но стоимость таких изделий достаточно высока, да и удобным такой монтаж сложно назвать. Ведь в большинстве случаев это кабели в броне, либо провода с очень большим допустимым радиусом закругления.

Обратите внимание! Для бытовых помещений сразу исключите провода, выполненные из алюминия. Ведь согласно изменений от 2010 года в ПУЭ, для жилых зданий обязательно использовать именно медные провода.

Открытая проводка в квартире

Но мы отвлеклись от темы. Обычно открытые проводки применяют для монтажа по сгораемым конструкциям, таким как дерево — брус (даже обработанный противопожарными растворами) и разнообразные каркасные конструкции из сгораемых материалов. Кроме того, открытую проводку применяют в случаях, когда нет возможности или желания штробления несгораемых стен. Например, при выполнении косметических ремонтов.

С одной стороны, использование открытой проводки имеет массу преимуществ. Это и простота монтажа, и высокая ремонтопригодность.

Но с другой стороны, все стремятся к тому, чтобы инженерные сети были максимально спрятаны от посторонних глаз. И этот аспект полностью нивелирует все преимущества открытой проводки.

Правила монтажа открытой проводки

Электропроводка в загородном доме должна отвечать целому ряду правил. Для этого следует прежде всего правильно выбрать способ ее устройства, а уже затем правильно ее смонтировать. Поэтому давайте разберем оба эти вопроса отдельно.

Правила выбора способа монтажа открытой проводки

Виды открытой проводки в домах зависят от типа применяемых проводов. Это могут быть защищённые одножильные или многожильные провода. Провода из трудносгораемых материалов, к которым можно отнести марки ПУНП, ПРФ, а также другие марки проводов имеющих защиту НГ или LS. Ну и, конечно, несгораемые провода и кабели, марки которых мы приводили выше.

Таблица 2.1.2 ПУЭ	Исходя из этого давайте разберем, как и какие типы проводов можно монтировать открытым способом. При этом опираться мы будем на таблицы 2.1.2 и 2.1.3 ПУЭ. Но в отличие от этих таблиц, постараемся раскрыть вопрос более детально и скомбинируем их.
На фото таблица 2.1.3 ПУЭ	Итак, если мы имеем обычные защищенные провода, то как и где их можно монтировать? Вариант номер 1 – это монтаж проводов непосредственно по конструкциям с подкладкой несгораемых материалов. Это может быть асбестовое волокно, жесть или другие несгораемые материалы. Такой способ монтажа можно применять как в сухих, так и влажных помещениях как на видео.
Монтаж открытой электропроводки в медных трубах	Вариант номер 2 – это монтаж проводов в трубах, металлической гофре или коробе. При этом обязательно чтоб все эти материалы были выполнены из несгораемых материалов. В большинстве случаев для этого используется медная или стальная труба, металлическая гофра или короб. Это уже зависит от ваших предпочтений. Но тут стоит отметить, что применять данный способ для влажных помещений и наружной установки не допускается.

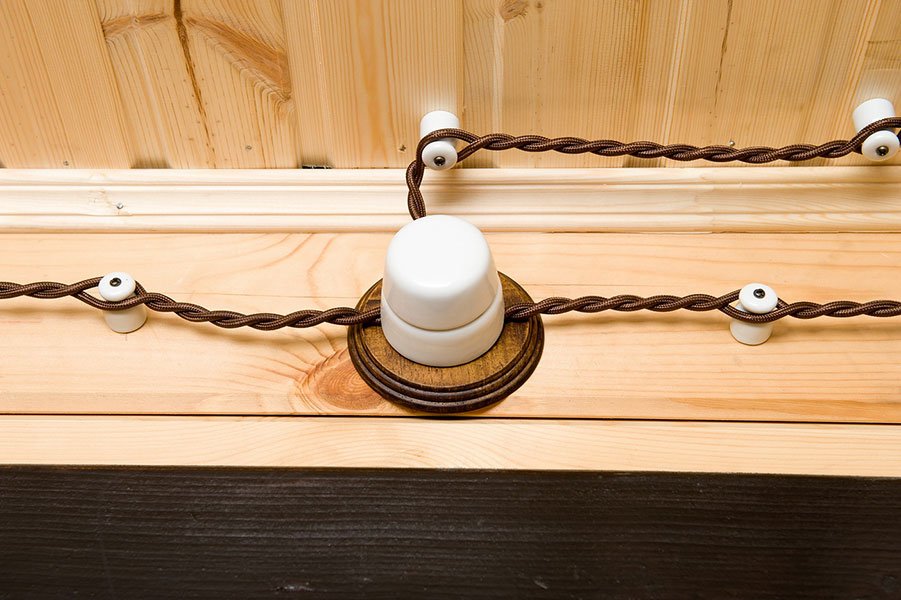

Монтаж электропроводки на изоляторах	Вариант номер 3 – это монтаж двух- или трехжильных проводов на струнах или изоляторах. Этот вариант подходит только для сухих помещений. Применять его в ванных комнатах, банях, санузлах, котельных ПУЭ запрещает. И тут стоит заметить, что инструкция такого монтажа требует не допускать соприкосновения провода с сгораемыми поверхностями.
Монтаж открытой электропроводки в коробах	Если вы решили применять трудносгораемые или несгораемые провода, то нормы будут на порядок менее жесткими. Их можно монтировать либо в трубах и коробах из несгораемых конструкций, либо даже непосредственно по сгораемым конструкциям. Но тут следует помнить, что в этом случае крайне желательно обеспечить их защиту от механических повреждений.

Обратите внимание! Подкладываемый материал должен выступать с обоих сторон от провода не менее чем на 10 мм.

Общие правила монтажа открытой проводки

Теперь давайте остановимся на том, как должна монтироваться электропроводка в доме из бруса. При этом разберем не общие правила типа: где монтировать розетки, и как выполнять подключение, а нормы, относящиеся непосредственно к открытым проводкам.

Высота прокладки проводки в деревянном доме

Монтаж частично скрытой проводки под полом в деревянном доме

Прежде всего остановимся на том, где должна располагаться проводка. Существует миф о том, что её обязательно прокладывать на высоте не менее 2 метров над уровнем пола. Такая норма действительно существует, но действует она только для промышленных объектов. На жилые и общественные здания она не распространяется. Это же касается и спусков к выключателям и розеткам.

Обратите внимание! Если вы монтируете проводку на изоляторах, то на нее это правило не распространяется. Линии следует монтировать на высоте не менее 2 метров, а вот спуски к электрическим точкам можно дополнительно не защищать.

Монтаж проводов между перекрытиями

Следующим важным вопросом неизбежно становится норма прохода проводов и кабелей через перекрытие. Если монтаж выполняется в трубах или коробах, то и проход через перекрытия следует выполнять так же. Единственным нюансом является то, что места таких переходов следует заделать несгораемым материалом внутри короба или трубы. Это необходимо для снижения тепловых потерь и исключения распространения возгорания. Обычно для этого используют гипс, минеральную вату и тому подобные обязательно негорючие материалы.

Проводка на изоляторах и места пересечения с перекрытиями

Если же электропроводка в каркасном доме выполнена на изоляторах, то места переходов следует выполнять в трубах или коробах. С соблюдением приведенных выше норм.

Количество проводов в коробе

Отдельным вопросом является количество проводов, которые могут одновременно располагаться в одном коробе. Их число ограничено не его объемом, а нормой ПУЭ. Она допускает для прокладки проводов в коробах использовать не более 35% его площади в свету для глухих моделей, и не более 40% для вариантов с открываемыми крышками.

Пересечение проводки с газовой трубой

Так же важным вопросом становится пересечение проводов с другими инженерными коммуникациями. Если это просто трубы отопления, канализации или водоводы, то открытую проводку к ним допускается располагать на расстоянии не менее 5 см. Если же это газовые трубы или обвязка дизельного генератора, то к таким трубам проводка не должна приближаться ближе чем на 25 см.
Хотя здесь имеется исключение. Можно приближать проводку к таким трубам и на расстояние не менее 10 см, но в этом случае следует побеспокоиться о дополнительной механической защите проводки.

Вывод

Электропроводка в частном доме из дерева, может быть выполнена и скрытым способом, но открытый явно менее трудоемок и значительно дешевле. Как вы можете видеть, смонтировать его правильно не так уж и сложно, но очень часто наши строители забывают — или не знают о нормах монтажа проводки. Это приводит к пожарам и даже более тяжелым последствиям. Поэтому если уж вы решили самостоятельно делать проводку в своем доме, то делайте это правильно!

видео-инструкция по монтажу своими руками, особенности кабелей для проводки, цена, фото

Все фото из статьи

В деревянных домах электропроводка монтируется, как правило, открытым способом. Причем в связи с некоторыми особенностями древесины как строительного материала, этот процесс имеет ряд особенностей. В данной статье мы подробно рассмотрим, как выполняется открытая проводка в деревянном доме своими руками и какие к ней предъявляются требования.

Открытая проводка в деревянном доме

Общие сведения

Достоинства

В первую очередь следует сказать, что открытой называется проводка, которая находится на виду, т.е. провода располагаются на поверхности стен и потолка, в то время как скрытая прокладывается под отделкой.

Открытый вариант монтажа обладает некоторыми серьезными достоинствами:

Является более безопасным.
Цена электромонтажных работ ниже. Кроме того, можно их выполнить самостоятельно.

Также следует отметить, что деревянные дома зачастую вовсе не имеют отделки, в результате чего открытый монтаж является единственным способом выполнения разводки.

Пример маскировки открытой проводки

Недостатки

Что касается недостатков, то основным минусом такой проводки является визуальная непривлекательность. Своим видом она может несколько испортить интерьер и даже придать ему вид офиса. Однако, при правильном подходе к оформлению, проводку можно замаскировать или даже сделать ее частью декоративных элементов, к примеру, при стилизации дома под старину.

Другим ее минусом является то, что расположенные на виду провода остаются незащищенными, а это может привести к случайному их повреждению, к примеру, во время переноски мебели. Правда, решить проблему можно спрятав провода в специальные короба.

Медный кабель ВВГнг

Основные требования

При выполнении проводки в деревянном доме необходимо учитывать, что древесина является легко воспламеняющимся материалом. Короткое замыкание вполне может стать причиной возгорания деревянной поверхности. Поэтому правила монтажа открытой электропроводки в деревянном доме запрещают соприкосновение проводов со стенами или другими деревянными поверхностями.

Кроме того, имеются и другие важные требования:

Жилы проводов должны быть медными и обязательно изолированными негорючим материалом.
Прежде чем выбрать сечения провода, необходимо правильно выполнить его расчет, чтобы нагрузка не превышала допустимую норму. В идеале запас мощности должен составлять 30 процентов.
В распределительном щитке обязательно должен быть установлен УЗО и автоматический выключатель.
Короба и каналы, в которых укладываются провода, должны быть выполнены из негорючего материала.

Это основные правила открытой электропроводки в деревянном доме, однако, помимо них имеются и другие некоторые нюансы, с которыми ознакомимся ниже.

Пример простой план-схемы

Подготовительные работы

План-схема

Работа по монтажу любой электропроводки, в том числе и открытой, начинается с выполнения план-схемы.

Чтобы правильно ее составить, необходимо заранее определиться с расположением всех элементов, таких как:

Осветительные приборы;
Выключатели;
Розетки.

Чтобы правильно расположить розетки в деревянном доме и рассчитать необходимое сечение кабеля, нужно определиться с основными электроприборами, которые будут использоваться в доме.

Это могут быть:

Электрообогреватели;
Стиральная машина;
Телевизоры;
Кухонная бытовая техника и пр.

Определившись со всеми этими моментами, следует выполнить план дома и на нем графически изобразить разводку с наиболее оптимальным расположением кабелей.

При этом необходимо руководствоваться следующими правилами и рекомендациями:

Распределительный щит целесообразней расположить в коридоре. Уровень над полом должен составлять около двух метров, чтобы до него не могли дотянуться дети.
Розетки могут располагаться на любой высоте, так как ни ГОСТы, ни ПЭУ этот параметр не регламентируют.

Оптимальная схема расположения выключателя и розеток

Рекомендуемая высота расположения выключателей составляет 80 – 150 мм. Из эстетических соображений лучше разместить их на одинаковой высоте.
Линия может проходить либо вертикально, либо горизонтально, при этом все повороты выполняются под прямым углом.

На основе полученной схемы следует подсчитать необходимое количество проводов и других элементов, которые нужно приобрести, чтобы выполнить монтаж проводки.

Обратите внимание!
Готовую план-схему необходимо согласовать с Госэнергонадзором.
При этом специалисты помогут рассчитать сечение кабеля и указать на ошибки, если они имеются.

Схема ввода электричества в дом надземным способом

Прокладка линии от улицы к дому

Наиболее ответственным этапом является ввод электричества в дом. Он может быть выполнен двумя способами:

Способ ввода	Особенности
Надземный	Кабель заводится в дом от столба, при этом точка ввода находится на высоте не менее 2,75м. Такой вариант является наиболее простым и дешевым, однако, линия может повредиться в результате сильных порывов ветра, падения деревьев и пр. Кроме того, если линия расположена на расстоянии более 25 метров от дома, потребуется дополнительная опора, что приведет к увеличению затрат на ввод электричества.
Подземный	Такой способ прокладки проводки в деревянном доме является более трудоемким и дорогостоящим, но в то же время более надежным и долговечным.

Обратите внимание!
При подземной прокладке, ввод должен осуществляться сквозь фундамент, но не под ним.

Схема ввода электричества в дом подземным способом

Следует отметить, что ввод кабеля через стену осуществляется через стальную гильзу, выполненную из толстостенной трубы. Что касается подключения проводки к линии электропередач, то этой работой должны заниматься исключительно специалисты соответствующей службы. Они же выполняют монтаж счетчика и его опломбировку.

Варианты монтажа открытой проводки в помещении

Правила открытой проводкой в деревянном доме допускают ее монтаж несколькими способами:

В гофре из ПВХ;
В кабель-каналах;
На скобах;
На фарфоровых роликах.

Ниже подробней ознакомимся с каждым из этих вариантов.

Обратите внимание!
Все соединения кабелей должны выполняться исключительно при помощи специальных клемм, но не скруток.

Пример разводки при помощи гофрированной трубы и специальных клипс

В гофрированной трубе

Разводка электропроводки в гофрированной трубе пользуется большой популярностью, причем не только в деревянных домах, но и других помещениях.

Связано это со следующими ее достоинствами:

Имеет разные размеры, благодаря чему в трубе можно разместить несколько кабелей.
Легко гнется, что позволяет без труда выполнять повороты под 90 градусов.
Легко крепится к деревянной поверхности. Для этого можно воспользоваться пластиковыми клипсами или металлической стяжкой.
Благодаря тому, что гофра выполнена из ПВХ, она не горит, в результате чего соответствует требованиями пожарной безопасности.

Правда, наряду с достоинствами гофра имеет и некоторые недостатки:

На горизонтальных участках она провисает и изгибается, в результате чего проводка приобретает неопрятный вид.
На поверхности трубок быстро скапливается пыль, причем ее очень сложно удалить.

По этим причинам не всегда имеет смысл прятать провода в гофру.

На фото – пример разводки в кабельных каналах

Кабель каналы

Альтернативой гофре являются пластиковые лотки и короба, которые еще называют кабель-каналами.

Как и гофра, они выполнены из негорючих материалов, но при этом обладают рядом достоинств:

Легко собираются из отдельных деталей.
Смотрятся более опрятно, чем гофра, благодаря правильным ровным формам.
Существует множество цветов, благодаря чему кабель каналы можно неплохо вписать в любой интерьер.

Единственным недостатком коробов является то, что их нельзя использовать для недавно построенных домов, которые еще не дали усадку. Если их установить в таком доме, то они вскоре деформируются и растрескаются.

Совет!
Проложить проводку можно в специальных пластиковых плинтусах с кабель-каналами.
В этом случае часть линий будет полностью скрыта.

Дюбель хомут (скоба) для кабелей

Скобы

При монтаже проводки на специальных пластиковых скобах кабеля остаются открытыми. Поэтому к ним повышаются требования. В частности, кабель для открытой проводки в деревянном доме должен иметь двойную изоляцию.

К примеру, можно использовать ВВГнг или даже NYM, который обладает тройной оплеткой. Оплетка последнего не поддерживает процесс горения и выделяет небольшое количество дыма в случае короткого замыкания.

Надо сказать, что это способ монтажа простой и дешевый, однако, лишенный эстетичности, ведь к стене или потолку, как правило, крепится не один провод, а несколько кабелей.

Выполненная проводка при помощи керамических роликов в стиле ретро

Фарфоровые ролики

Монтаж проводки на фарфоровых роликах является отличным вариантом для интерьеров, оформленных в стиле ретро. Дело в том, что этот способ является очень старым и выглядит достаточно винтажно и в то же время симпатично.

Его принцип основан на том, что вдоль линии устанавливаются керамические ролики. При этом в качестве кабелей используется скрученный медный провод, который надевается на керамические ролики. В результате между стеной и проводом получается воздушное пространство, что необходимо для обеспечения пожарной безопасности.

Совет!
При монтаже проводки можно использовать комбинированный метод, к примеру, на потолке или другой ровной поверхности использовать кабель каналы, на стене уложить провода в гофру, а по полу провести их в плинтусах.

Как и в предыдущем случае, при таком монтаже кабель должен иметь двойную изоляцию.

Установленные на деревянной стене розетки

Порядок монтажа проводки

Краткая инструкция по монтажу проводки выглядит следующим образом:

Прежде всего,необходимо выполнить разметку расположения линий, выключателей, розеток, и светильников и пр.
Затем подготавливаются места установки розеток и выключателей. Для обеспечения максимальной пожарной безопасности, все электроприборы необходимо монтировать на стальные пластины, которые служат прокладкой.
Далее выполняется монтаж электроприборов.
Затем согласно разметке осуществляется прокладка непосредственно электропроводки. Данный процесс зависит от способа монтажа кабеля. При использовании кабель каналов или керамических роликов, их следует прикрепить к поверхностям вдоль разметки. Если же используется гофра, можно вначале завести в нее кабель и затем прикрепить к стене или потолку.
После прокладки линий осуществляется подключение всех электроприборов.
Далее разводка соединяется в распределительной коробке при помощи специального приспособления, которое называют звездочкой.

Распределительная коробка с клеммами

Обратите внимание!
В местах прохода проводов сквозь стену необходимо использовать металлические гильзы.
Причем на их края желательно надеть пластиковые втулки, чтобы не повредилась оплетка проводов.

На этом монтаж проводки практически завершен. Теперь нужно лишь подключить разводку к щитку. Однако, прежде чем это сделать необходимо пригласить профессионального электрика, чтобы он проверил правильность и качество монтажа. Также специалисту следует доверить и подключение проводки к щитку.

Вот, собственно, и все основные моменты, которые необходимо знать для самостоятельного монтажа электропроводки в деревянных домах.

Вывод

Монтаж проводки в деревянном доме открытым способом является довольно простой процедурой. Однако,она требует строгого соблюдения вышеперечисленных правил, так как от качества электропроводки зависит безопасность проживания в доме. По этой же причине все наиболее ответственные этапы работы необходимо доверить специалистам.

Из видео в этой статье можно ознакомиться с дополнительной полезной информацией по озвученной выше теме.

Электропроводка на изоляторах

Наиболее выгодно в деревянном доме смотрится открытый электромонтаж с применением фарфоровых изоляторов. Электропроводка на фарфоровых изоляторах, выполненная по стенам загородного коттеджа или дома, может быть прекрасным дизайнерским решением для эксклюзивного интерьера и придать ему вид законченности. Вы можете посмотреть примеры выполненных работ в разделе Фотогалерея.

Особенно красиво электромонтаж по старину смотрится в деревянных срубах, однако нельзя забывать, что дерево является легко воспламеняющимся материалом и поэтому монтаж электропроводки должен быть выполнен в соответствии со всеми нормами. Фарфоровые ролики сегодня можно купить практически в любом профильном магазине, а провод для монтажа можно использовать с оболочкой из лакированных хлопчатобумажных нитей, например БПВЛ или ГПВОп, или более дорогой Gambarelli итальянского производства.

Если у Вас возникли трудности при монтаже электропроводки наши специалисты всегда готовы помочь реализовать ваши проекты и идеи.

Советы по монтажу открытой электропроводки на изоляторах.

Крепление изоляторов происходит на расстоянии 4 см от края розетки, выключателя или распаечной коробки.

Рекомендуется крепить изоляторы не далее 45 см друг от друга при монтаже кабеля по горизонтали (для исключения провисания) и не далее 50 см при монтаже кабеля по вертикали.

На углах рекомендуется использовать 2 изолятора с расположением 45 °

При установке розеток и выключателей оставляйте примерно 20 сантиметров кабеля для дальнешего расключения.

Затяните хомутом жгут проводов чтобы не дать им распустится.

Распустите косичку из проводов.

Ножом надрежте и снимите тканевую оплетку, но её не выбрасывайте она пригодится в дальнейшем.

Должно получится вот так:

Оставшаяся тканевая оплетка.

Обязательна процедура по перевязке проводов (узел должен быть расположен со стороны розеток и выключателей). Аналогичным способом кабель притягивается к угловым изоляторам. Перевязка служит для исключения натяжки проводов в распаечных коробках, розетках и выключателях. Только после этого можно приступать к расключению проводов в распаечных коробках и подключению выключателей и розеток.

При прохождении стен используйте фарфоровые втулки.

Используйте для перевязки оставшуюся тканевую оплетку снятую с провода. На фотографиях показана перетяжка кабеля белым шнуром для лучшего контраста.

Пример монтажа ТВ розеток.

Пример монтажа выключателей.

Материалы, близкие по теме:

Электромонтаж в квартире: открытая проводка, установка светильников, люстры и т.п. Фото работ.

Мне не стыдно показать фото электромонтажа в квартире, сделанного моими руками. Примеры всех моих работ и реальные фото электропроводки в квартире представлены ниже. Я – частный электрик с двенадцатилетним непрерывным стажем. Я люблю свою работу и вкладываю в каждый проект все мастерство и душу.

Важно помнить!

Электричество требует бережного и аккуратного обращения. С электричеством не нужно работать, если нет навыков, квалификации и опыта. Без знаний в области физики здесь не обойтись. Эксперименты с электричеством стоят очень дорого. И речь идет не о деньгах, а о человеческой жизни.

Оставьте работы по электромонтажу профессионалам, а сами займитесь своим любимым делом.

Мои принципы:

оперативность;
аккуратность;
точность;
последовательность;
предоставление гарантии;
пунктуальность.

Скрытая электропроводка: фото

Скрытый электромонтаж проводки – это прокладка кабеля на этапе застройки. Если дом только построен, в нем нет отделки, сделать скрытую проводку проще. При монтаже проводки в доме с ремонтом потребуется нарушить целостность стен, а, значит, местами пострадает отделка.

Скрытая проводка хорошо замаскирована, что придает ухоженность и аккуратность помещению. На фото видно, что нигде нет торчащих или висячих проводов. Каждый кабель надежно изолирован и спрятан. Это полная безопасность для детей и животных. Провода прокладываются вдоль стен, потолка или пола. Снаружи остаются только розетки и выходы для подключения.

Открытая электропроводка в квартире на фото

Еще один метод прокладки проводов в квартире – открытая электропроводка. Этот метод применяется, если в доме уже сделан ремонт. И клиент не планирует повторные отделочные работы. Провода прокладываются по поверхности потолка или стен. Они крепятся при помощи коробов, прячутся в фальш-панели или кабель каналы. Можно монтировать наружную электропроводку в квартире под плинтуса, как на фото.

При монтаже открытым способом можно легко проверить состояние проводки или заменить элементы при износе. Это плюс наружной проводки, поэтому открытый монтаж используют чаще.

Я не рекомендую: использовать наружную прокладку приводов в комнатах с повышенной влажностью, например, в ванной. Если провод перебит или поврежден, попадание воды может привести к немедленному короткому замыканию с возгоранием. Кроме этого, вода – электропроводник и при соприкосновении становится заряженной. По этим причинам открытый монтаж проводки запрещен в банях и саунах.

Установка светильников на фото

Популярная услуга – монтаж осветительного электрооборудования. Это могут быть лампы, бра, светильники разного типа. Точечные светильники смотрятся аккуратно и подходят к любому дизайну. Установка точечных светильников, как на фото, требует правильной прокладки и поведения проводов. Точечные светильники работают от напряжения 220 В или 12 В. Подключение производится параллельно или последовательно. К светильникам дополнительно нужно подвести выключатели. Возможно подключение люстры с дистанционным пультом управления. Пульт регулирует подачу света, музыку, выключение люстры по режиму. Фото установки люстры с дистанционным управлением есть в галерее.

Электропроводка в деревянном доме на фото

Дома из дерева – особая категория строений. Дерево – легко воспламеняемый материал и требует особого электромонтажа. В домах из дерева исключена электропроводка закрытым способом. Любые нарушения целостности провода грозят воспламенением. Сухое дерево не сможет противостоять даже небольшому замыканию или искре.

Наружная проводка по стенам или потолку проводится с использованием дополнительных методов изоляции. Провода фиксируются клипсами и прячутся в пожароустойчивые коробы.

Монтаж открытой проводки

В 60-ые годы прошлого века дома строили на совесть. Но сейчас их время вышло, и возникает знакомая ситуация во множестве квартир. Электропроводка начинает портиться, а кое-где совсем пришла в негодность. Нагреваются розетки, летят искры, скачет напряжение, и мигают лампы. Множество новых мощных приборов невозможно подключить в сеть. В этом случае возникает лишь единственное правильное решение — поменять всю проводку целиком.

Как известно, существует открытая и закрытая проводка. Закрытую электропроводку провести сложнее всего. Для этого нужно снимать обои в необходимых местах, прорезать в стенах штробы, а потом все это замазывать и восстанавливать покрытия. При таком виде ремонта необходимо затратить массу сил, времени и материальных средств. Да и жить в таком помещении будет не особо приятно.

Комфортнее всего произвести монтаж открытой проводки в доме. Провода будут проходить прямо по поверхности стен. Но это не значит, что можно тянуть провода для открытой проводки, не снимая обои или какое — либо другое покрытие с поверхности стен. Есть достаточно большое количество способ провести провода открытым способом и сделать это экономически выгодно и привлекательно.

Открытая проводка в квартире может быть проложена в специальных пластиковых каналах или трубках, которые устанавливаются на готовую стену без удаления покрытия. Данный способ отнимет у вас минимум усилий по сравнению со скрытой проводкой. Открытая проводка в квартире тем хороша, что вы всегда имеете доступ к любому участку провода при неисправности. При скрытом варианте придется разрушать поверхность стены.

Но открытая проводка в доме имеет и несколько недостатков. Так как провода защищены всего лишь пластиковым коробом, его легко зацепить или повредить. Так же уменьшится свободное пространство вашего помещения, хотя и не намного, но все же. К примеру, вы не сможете поставить вплотную к стене шкаф или другую мебель. Даже если вы выберите самые изысканные каналы и соответствующие аксессуары, это подойдет не для каждого интерьера.

Открытая проводка в доме может быть выполнена практически любыми проводами. Желательно конечно использовать кабель с многопроволочной гибкой жилой. В основном применяются такие марки как ПВС, ПУГНП, ШВВП или информационные кабеля марок РКГМ или ТРП. Гибкие кабеля, прежде всего очень легко устанавливаются во внутренний проем специальных каналов. Они не выдавливают крышку и не напирают на стенки.

Так же в отличие от жестких проводов их очень просто размещать в углах. Открытая проводка в доме довольно удобно ляжет в гибкую гофрированную трубку. Жесткий провод тяжело протягивать через полость трубки.

Когда вы выбрали необходимый кабель (жесткий или гибкий) возникает еще один весьма важный вопрос. Теперь необходимо определиться с сечением кабельных жил. Существует мнение, что открытая проводка в квартире сдержит мощность современных приборов, если провода будут иметь большое сечение. Но толщина кабеля напрямую зависит от его цены. И чем толще, тем дороже будет открытая проводка в доме.

Если сравнивать провода для открытой проводки, то один метр силового кабеля ВВГ 3*2,5 окажется ниже в цене чем кабель ВВГ 3*4. Тем более массивная проводка сложно устанавливается. Сгибать провод, делать скрутки и присоединять к электроприборам труднее. Да и каналы для проводки и другая аппаратура будет иметь большие размеры. Опять же, возникает лишняя загроможденность и увеличение цены.

Поэтому и возникает главный вопрос: как же выбрать кабель правильного сечения и при этом не забивать себе голову лишними расчетами и материальными затратами?

Всю необходимую информацию вы сможете найти в правилах устройства электроустановок (ПУЭ). В этом документе собраны все самые важные правила по электромонтажным работам. Или информацию подобного рода можно вычитать в справочниках электрика. Если у вас нет необходимой литературы, вы можете применить данные таблицы, приведенной ниже. Прежде всего, необходимо подсчитать мощность всех электроприборов, подключенных в будущем к кабелю. Затем можно определить необходимое сечение жилы электрического кабеля.

Теперь необходимо определить материал проводника для ответвлений. Например, для розеток, которые будут использоваться для подключения к ним осветительных приборов, достаточно приобрести медный кабель 2,5 мм2. Но для более мощных электроприборов (электроплиты, стиральные машинки) этот кабель не подойдет.

Монтаж проводки с помощью кабель-каналов

Установленная открытая проводка в доме при помощи специальных пластиковых коробов в виде буквы «П» является самым распространенным способом на сегодняшний день.

Боковые стенки канала (полки) соединяются спинкой. Противоположная открытая сторона закрывается крышкой, которая очень легко защелкивается. Кабель-каналы выпускаются различных размеров, форм и расцветок. Можно легко подобрать по цвету к вашему настенному покрытию. Изготавливают их из ПВХ — пластика. Этот материал очень стойко переносит температурные изменения и химические воздействия. Он легко может быть окрашен в нужный вам цвет. Поверхность легко обрабатывается и не обладает токсичными свойствами.

П-образная форма — это стандарт. Она может быть практически любой. Каналы могут быть треугольной, овальной, и изогнутой формы, а внутри присутствуют различные перегородки для одновременной прокладки силовых и информационных кабелей.

Стандартный кабель-канал обычно представлен отрезками длиной по 2 метра. Совместно с этой продукцией продается довольно большое количество всяческих аксессуаров. Это могут быть модули под розетки, повороты, угловые вставки.

Планирование

Расчеты необходимо проводить практически в любой работе. Для начала определяется количество материала и его номенклатура. При этом нужно иметь при себе план квартиры, в которой предполагается монтаж проводки. На чертеже нужно отметить отдельно каждую сторону. По чертежу будет легко определить где будет проходить кабель-канал, его длину и необходимость в других аксессуарах.

Открытая проводка в доме может быть скрыта множеством специальных каналов для установки ее на стенах, потолках и полах. Каналы можно располагать на разных расстояниях от пола и потолка и делать стыки под прямым углом. В отличие от скрытой проводки здесь можно использовать больше простора и фантазии.

Подготовка и способы монтажа открытой проводки

Как всегда пред самым началом подготовим стены, так как канал крепится к поверхности на клей. Это наиболее простой и быстрый способ крепления. Но здесь есть некоторые ограничения при работе с каналами большого размера. Маленькие и средние каналы быстро и легко устанавливаются с помощью клея, а вот канал размером 100*60 мм крепить достаточно затруднительно.

При неровностях на стене или плохой обработке (кирпичная или бетонная поверхность) лучше всего каналы крепить с помощью дюбель-гвоздей. Выполнять это немного трудоемко, зато получится надежно. Для гипсокартонного покрытия существуют дюбели-бабочки. На деревянную поверхность канал можно прикрепить гвоздями или шурупами.

Прокладку канала обычно начинают с удаления всех неровностей в местах крепления с поверхностью стены. Если решили крепить на клей, поверхность обязательно необходимо загрунтовать.

Монтаж открытой проводки

Начальной точкой монтажа выберем счетчик с предохранителями или распределительный щиток. Обычно один из них располагается недалеко от двери при входе в квартиру.

От этой точки начнем прокладывать карандашом линию по уровню. Она будет определять будущее расположение канала. Теперь прикладывают кабель-канал к стене и сверлят через 30-40 см сквозь спинку канала. В просверленные отверстия вставляют дюбели и крепят канал к стене. При ширине канала более чем 50 мм отверстия под дюбели необходимо сверлить у одного края спинки и затем у противоположного. Отверстия должны быть расположены в шахматном порядке.

Установленные каналы говорят о половине сделанной работы. Теперь необходимо установить все аксессуары. Как правило, они бывают двух видов:

Углы, заглушки, соединители. Другими словами — это все что можно отнести к поворотам и стыкам канала.

Модули для электрических точек и распаечные коробки.

При отсутствии аксессуаров можно конечно делать повороты самому. Для этого подрезают полки канала и изгибают под нужным углом. Но без специальных тройников и углов это займет немного дольше времени, да и выглядеть в результате будет не очень привлекательно.

Модули для розеток и выключателей различаются между собой размерами и различным количеством отверстий под электрические точки. Модули представлены в виде вставок в канал с помощью защелок. Поэтому выключатели и розетки размещаются в канале. Это довольно удобно и считается неплохим преимуществом.

Можно использовать простые розетки и подводить к ним канал маленького размера, если кабель-канал достаточно большой и встроить в него электрические точки нет возможности. Так же существует большой выбор распределительных коробок для каналов всех размеров.

Пучек проводов, отходящих от щитка, отвечает за определенную зону питания. В небольшой квартире количество пучков обычно не превышает шести. Кабель-канал должен иметь соответствующие размеры, чтобы пучек свободно помещался внутри.

От основного канала, располагаемого в первой зоне, отходят небольшие каналы для обеспечения этой зоны электричеством. Этот вид монтажа проводки называют «древовидным». Его используют в случае присутствия в каждой отдельной зоне автомата-выключателя или устройства защитного отключения (УЗО). При «европейском» типе расключения проводки монтируют минимальное количество распределительных коробок.

Если от щитка проложен основной питающий кабель, проходящий по всей квартире, то это считается более простым типом электропроводки. От главного кабеля идут ответвления к электрическим точкам. Распределительные коробки защищают места, от которых отходят проводники.

Труднее всего произвести монтаж открытой проводки в дверных проемах. Необходимо просверливать отверстие в стене недалеко от двери и протягивать провод через него в другую комнату. Для этого нужно вставить обрезанный кусок пластиковой трубы, а затем провести кабель. Около отверстия кабель-канал заканчивается (при необходимости его можно обрезать). Чтобы закрыть открытый торец применяется специальная заглушка.

Если канал проходит на небольшом расстоянии от пола, то проводить провод по полу не стоит. Его обязательно должны обвести по периметру проема вокруг двери.

Напольный канал-плинтус для монтажа

Стандартный кабель — канал довольно практичен и имеет массу преимуществ, но помещение при монтаже электропроводки открытого типа начинает нам сильно напоминать нам рабочий офис.

Именно поэтому используют в большинстве случаев каналы-плинтуса. Эти каналы практически не отличаются внешне от обычных плинтусов. Они монтируются как обычно и легко скрывают провода для открытой проводки с помощью внутренних каналов. После их укладки канал закрывается крышкой.

Для вывода провода наружу в крышке просверливается отверстие. Кабель вытягивают через отверстие и прокладывают его в кабель-канале небольшого сечения до электрической точки. Цвет канала подбирается в соответствие с цветом плинтуса. Напольная прокладка вполне удобна, но присутствует один минус — маленькая емкость плинтуса. В нем можно поместить не более четырех проводов. Обычно этого достаточно, так как произвести монтаж проводки таким способом можно не везде. Например, уложить кабель вокруг дверного проема можно лишь при помощи кабель-канала по стене.

Монтаж электропроводки в гофрированных трубах

Существует еще один наиболее простой способ провести проводку открытым способом. Для монтажа потребуется приобрести металлические или пластмассовые гофрированные трубы. Хоть это будет выглядеть не совсем привлекательно, но стоимость этих трубок вас приятно удивит.

В основном этот метод применяется для монтажа проводки в небольших помещениях (в кладовках, тамбурах, технических помещениях). В полости гофрированной трубы есть проволока. Она служит для протягивания проводки через трубу.

Для монтажа гофрированной трубы не требуется никаких приготовлений. Поверхность стены может быть любой и трубу можно изгибать под разными углами. Трубку очень просто стыковать с розетками, выключателями и распределительными коробками, поэтому работать с ней довольно легко. Уплотнительные кольца в комплекте с трубой применяются для качественного соединения с электрическими изделиями.

Для монтажа нужно отмерить необходимую длину трубки и нарезать. Затем протягивают кабель по внутренней полости трубы и крепят ее к поверхности стены. Для этого существуют специальные зажимы круглой формы (клипсы). Они крепятся к стене на гвозди или саморезы. Получается не очень жесткое крепление, но зато трубу можно ослаблять или натягивать. Затем гофрированная труба вставляется в клипсы и защелкивается.

Еще крепить трубу на стену можно с помощью металлических скоб.

Существует несколько простых, но в то же время важных правил при работе с гофрированной трубкой:

Толщина электрического провода не должна превышать 50% от объема внутренней полости трубы. Это затруднит протаскивание провода.
Если работаете с трубкой из ПВХ необходимо учитывать температуру окружающего воздуха. При низких температурах возможен перелом трубки.
По правилам электромонтажа не допускается, чтобы несколько трубок перехлестывались между собой.

Безопасна ли электрическая проводка в моем старом доме?

Электропроводка в вашем доме — это магистраль энергии, которая питает все электричество в доме. Со временем его части могут выйти из строя или выйти из строя, что может стать причиной серьезного пожара или поражения электрическим током. Но один только возраст не означает, что проводка небезопасна по своей сути, и при этом старая проводка не требует автоматической замены. Требуется опытный профессионал, чтобы правильно оценить состояние старой проводки и ее способность выдерживать электрические нагрузки в вашем доме, но есть несколько вещей, которые вы можете проверить и которые могут дать вам раннее представление о том, где она находится.

Определение старой проводки

Самый старый тип системы электропроводки, который можно найти в домах, называется -трубчатая , названная в честь изолирующих ручек и трубок, используемых для прокладки проводки вдоль и через каркас дома. Проводка с ручкой и трубкой была проложена по отдельности — один черный провод под напряжением и один белый нейтральный провод — по всему дому. Керамические изоляторы предотвращают соприкосновение проводов друг с другом и с деревом и другими горючими материалами. Чтобы выполнить соединения и сращивания проводов, электрики спаяли провода, а затем обернули их резиновой изолентой, называемой фрикционной лентой .Обычно стыки выполнялись не в распределительных коробках, как сегодня. Учитывая возраст этих систем проводки (большинство из них датируется до 1940 года), обычно трудно определить горячий и нейтральный провода, потому что оба они по существу черные от грязи и пыли. Изоляция нейтральных проводов также может быть темного цвета с белой линией или индикатором, а не полностью белого цвета.

Нет земли

Поскольку это двухпроводная система, трубчатая проводка не имеет системы заземления в целях безопасности.Это не обязательно делает проводку небезопасной в использовании, но исключает важную функцию безопасности, которую можно найти в современных системах проводки. Это также означает, что нет основания для защиты приборов и чувствительной электроники, что делает их уязвимыми для повреждений от скачков напряжения.

Невозможно добавить заземление к проводке с ручкой и трубкой, поэтому, если вам нужно истинное заземление для любых цепей в вашем доме, вам придется заменить проводку. Системы ручек и трубок могут быть оснащены розетками GFCI для повышения их безопасности при условии, что провода подключены с правильной полярностью (горячий провод к горячему выводу, нейтральный провод к нейтральному выводу).Розетки GFCI не создают настоящего пути заземления, но они обнаруживают замыкания на землю и отключают питание.

Можно ли сохранить старую проводку?

В соответствии с Национальным электротехническим кодексом (NEC) и большинством местных нормативов, которые следуют за NEC, существующая проводка с ручкой и трубкой может оставаться в доме. Также может быть законным добавление удлинителей к системам с ручкой и трубкой. при условии использования надлежащих материалов и методов. Исторические дома могут получить специальное разрешение на различные реставрационные работы по трубчатой проводке.В ситуациях, когда требуется работа с трубчатой проводкой, можно соединить старую проводку с новым неметаллическим (NM) кабелем, используя распределительные коробки для защиты всех соединений. Тем не менее, эта и любая другая работа, выполняемая с ручкой и трубчатой проводкой, должна соответствовать требованиям местных норм.

Общие проблемы, на которые следует обратить внимание

Проводка с ручкой и трубкой становится опасной, когда изоляция провода изношена, когда практика установки или изменения была неправильной, или когда она покрыта изоляцией здания, что может привести к перегреву проводки и потенциально вызвать пожар.Вот некоторые типичные проблемы со старой проводкой, которые представляют собой потенциальную опасность и могут указывать на необходимость замены проводки:

Треснувшая, отсутствующая или поврежденная изоляция провода , обнажающая металлическую часть провода: это очень распространенная проблема, и проблемы с проводами с поврежденной изоляцией должны быть устранены профессионалом.
Электропроводка, окруженная строительной изоляцией любого типа: Будьте очень осторожны при изоляции чердака, чтобы убедиться, что вы не окружаете активную трубчатую проводку, проходящую в полостях балок, неплотным заполнением или изоляцией из войлока.
Открытые стыки (не в электрической коробке), обернутые современной пластиковой изолентой, что обычно указывает на то, что провода не припаяны: Открытые стыки следует припаять.
Предохранители в блоке предохранителей, превышающие 15 или 20 ампер: Старая проводка не подходила для современных крупных приборов, которым может потребоваться обслуживание на 30, 40 или 50 ампер. Предохранитель на 30 ампер или больше, используемый в системе с ручкой и лампой, указывает на «перегретую» цепь, что очень опасно. Как правило, старые электрические цепи должны быть предохранены не более чем на 15 ампер.

Замена двухпроводных (двухслотовых) розеток

Так как проводка с ручкой и трубкой не имеет заземляющего пути, они обычно подключаются к розеткам с двумя гнездами, в которых нет круглого гнезда для заземления. Когда вы заменяете поврежденную розетку, люди очень часто ошибаются, когда заменяют двухслотовую розетку на трехслотовую заземленную розетку, что является стандартом для большинства установок. Однако это серьезная ошибка, поскольку наличие розетки с тремя гнездами подразумевает наличие системы заземления, которой нет в проводке с ручкой и трубкой.

NEC предлагает два решения: заменить старую двухслотовую розетку на новую двухслотовую розетку; или, заменив розетку розеткой GFCI, которая помечена как «Заземление без оборудования», чтобы обозначить тот факт, что у нее нет заземляющего пути. Такое решение позволит использовать современные трехконтактные вилки.

Системы электропроводки и методы электропроводки

Введение

Системы электропроводки в основном стандартизированы несколькими правилами, положениями и законами.Электропроводка должна быть установлена правильно и безопасно в соответствии с электротехническими нормами и стандартами. Если электрическая проводка выполнена неправильно или без соответствия каким-либо стандартам, это может привести к таким инцидентам, как короткое замыкание, поражение электрическим током, повреждение устройства / прибора или привести к неисправности устройства, что в дальнейшем приведет к сокращению срока службы устройства.

Перед выполнением фактических монтажных работ для жилой, коммерческой или промышленной электропроводки необходимо учесть несколько факторов.Эти факторы включают тип конструкции здания, тип потолка, конструкции стен и пола, методы проводки, требования к установке и т. Д.

Давайте обсудим некоторые основы электропроводки, т. Е. Концепцию электропроводки, необходимые шаги, применяемые методы и общие Кратко о видах электропроводки.

ПРЕДУПРЕЖДЕНИЕ: Это не руководство пользователя или руководство по электрическому подключению. Это всего лишь теория, объясняющая различные системы электропроводки и различные возможные способы установки электропроводки.Если вы планируете проект, связанный с электромонтажом сети переменного тока, обязательно обратитесь за помощью и советом к профессионалу.

Электробезопасность

Перед началом любых монтажных работ в первую очередь следует позаботиться о безопасности персонала. Электричество опасно, и прямой или косвенный контакт с электрооборудованием или проводами при включенном питании может привести к серьезным травмам, а иногда даже к смерти. Следуйте приведенным ниже инструкциям, чтобы обеспечить безопасность на рабочем месте.

Всегда используйте защитное снаряжение, такое как очки, перчатки, обувь и т. Д., И избегайте любого прямого контакта с цепями под напряжением или под напряжением.
Иметь навыки и методы, чтобы различать открытые токоведущие части электрического оборудования.
Отключите источник питания при установке или подключении проводов.
Мощность, подаваемая в установку, должна контролироваться с помощью главного распределительного щита, который должен состоять из автоматического выключателя.
Электропроводящие инструменты и материалы должны храниться на безопасном расстоянии от токоведущих частей цепи или оборудования.
Используйте токопроводящие ручные инструменты, на которые они рассчитаны, для выполнения электрических работ. Если они используются для номинального напряжения (или тока), отличного от номинального, прочность изоляции инструмента нарушится и вызовет поражение электрическим током.

Узнайте больше об электробезопасности в этой статье: Электробезопасность

Распределение электроэнергии

Электроэнергетический совет / отдел обеспечивает подачу электроэнергии до внешних помещений потребителя (жилых, коммерческих или промышленных).Потребитель должен подключиться от этой точки к главному распределительному щиту / распределительному щиту дома.

От главного распределительного щита / распределительного щита различные типы электрических нагрузок, такие как вентиляторы, освещение, комнатные охладители и холодильники, подключаются через соответствующие цепи и электрическую проводку.


Существуют различные типы проводов, используемых для подключения нагрузок к сети, которые могут использоваться как для домашней электропроводки, так и для промышленной электропроводки.Некоторые из них обсуждаются ниже.

Типы систем электропроводки

Электропроводка — важная часть здания, будь то жилое здание (отдельные дома или квартиры), большие коммерческие помещения (офисные здания) или промышленные предприятия (фабрики). Существует несколько способов и систем электропроводки, которые используются для освещения и других силовых цепей.

Тип электропроводки играет важную роль в общей стоимости установки.Итак, очень важно понимать, какие типы систем электропроводки подходят для конкретной работы.

Некоторые общие факторы, которые следует учитывать при выборе конкретной системы электропроводки:

Стоимость системы электропроводки
Тип используемых проводов / кабелей
Качество проводов
Тип нагрузки (легкая, HVAC, двигатели и т. д.)
Безопасность электропроводки
Возможность будущих модификаций / расширений
Срок службы установки
Строительство здания (деревянное, бетонное, кирпично-строительное и т. д.))
Пожарная безопасность

Независимо от типа проводки и выбора провода, система электропроводки должна обеспечивать защиту от регулярного механического износа при нормальных условиях эксплуатации.

Обычно тип провода определяет системы электропроводки (или, по крайней мере, их классификацию). Вот некоторые из наиболее часто используемых систем электропроводки в жилых, коммерческих, промышленных, аудиториях и т. Д.:

Проводка с планками
Проводка в кожухе и заглушках
Проводка с планками (CTS или TRS)
Кабельная проводка (поверхностная или скрытая)
Проводка в свинцовой оболочке

Давайте теперь посмотрим на эти системы проводки / установки по очереди.

Проводка с планками

В этом случае фарфоровые, деревянные или пластиковые планки крепятся к стенам или потолку через равные промежутки времени, т.е. на расстоянии 0,6 м между каждой планкой. Кабели с ПВХ изоляцией проходят через отверстия каждой планки, и, следовательно, планка поддерживает и удерживает провод.

Это недорогой метод электромонтажа, который используется для временных установок. Поэтому он не подходит для домашней электропроводки, а также является устаревшим методом.


Проводка кожуха и заглушки

В этом случае кабель проходит через деревянный кожух с канавками.Деревянный кожух подготовлен таким образом, чтобы он имел необходимую фиксированную длину с параллельными канавками, в которых проходят кабели. Деревянный кожух крепится к стене или потолку саморезами.

После размещения кабелей в пазах корпуса на него надевается деревянный колпачок с пазами, закрывающий кабели. Это тоже дешевая система электропроводки, но при коротком замыкании велик риск возгорания.

Электропроводка с обрешеткой

В этом случае изолированные провода проходят через прямые деревянные рейки из тикового дерева.Деревянные рейки крепятся к потолку или стенам при помощи дюбелей и шурупов. Кабели крепятся к обрешетке с помощью зажимов из луженой латуни.

Эти зажимы крепятся к обрешетке с помощью нержавеющих гвоздей. Этот монтаж проводки прост и дешев, по сравнению с другими системами электропроводки, а также требует меньше времени на установку. В основном они используются для установки внутри помещений.

В этом типе проводки в качестве электрического проводника обычно используется провод в оболочке Cabtyre (CTS) или провод в жесткой резиновой оболочке (TRS).

Кабельная проводка

В этой проводке кабели из ПВХ проходят либо через трубы из ПВХ, либо через стальные трубы. Эта проводка из кабелепровода может быть либо поверхностной, либо скрытой.

Если трубопроводные трубы проложены по поверхности стен и потолка, это называется поверхностной проводкой по трубопроводу. Если кабелепроводы проложены внутри поверхности стен и потолка и покрыты штукатуркой, это называется скрытой проводкой кабелепровода.

Поверхностная проводка кабелепровода используется в промышленности для подключения тяжелых двигателей.С другой стороны, скрытая проводка — самый популярный и распространенный способ электромонтажа жилых домов. Электропроводка из кабелепровода — самый безопасный способ подключения, а также красивый внешний вид (скрытая проводка через кабелепровод).

Проводка в свинцовой оболочке

Этот метод подключения также аналогичен проводке CTS / TRS, за исключением типа провода / кабеля. В этом случае электрический проводник сначала изолируют вулканизированной индийской резиной, а затем покрывают оболочкой из свинцово-алюминиевого сплава (95% свинца и 5% алюминия).

Подобно проводке с обрешеткой, эта проводка также проходит на деревянной обрешетке и фиксируется с помощью луженых зажимов.

Типы чертежей

Электрические чертежи играют важную роль в электромонтажных работах, поскольку они передают информацию о подключении различных устройств и оборудования к сети. Информация на чертежах дает полный дизайн или план электромонтажа, а также помогает собрать различное оборудование.

Некоторые электрические схемы описаны ниже.Прежде чем узнать об этих схемах, сначала вы должны знать и иметь представление о различных символах, используемых при подготовке чертежа, а также для понимания электрических соединений. Ознакомьтесь с различными символами электропроводки.

Блок-схема

Это функциональный чертеж, на котором показаны и описаны основные принципы работы оборудования или устройств. Он состоит из основных функций или частей, представленных блоками и соединенных линиями, показывающими взаимосвязь между блоками.

Эта диаграмма обычно рисуется перед тем, как реализовать принципиальную схему. Он не дает подробной информации о системе, а также оставляет информацию о более мелких компонентах. И поэтому большинство технических специалистов мало интересуются этой диаграммой.

Схема (схема)

Здесь электрическая схема представлена графически в упрощенном виде. Он включает информацию о положении (в мм, см или м) различных элементов, таких как осветительные приборы, розеточные коробки, распределительные коробки, потолочные вентиляторы и т. Д.

Линейная схема

Это упрощенное обозначение электрической системы, также называемое однолинейной схемой или однолинейной схемой. Это похоже на блок-схему, за исключением того, что различные электрические элементы, такие как трансформаторы, переключатели, фонари, вентиляторы, автоматические выключатели и двигатели, представлены стандартными схематическими обозначениями.

Он состоит из символов, обозначающих компоненты, и линий, обозначающих провода или проводники, соединяющие компоненты вместе.

Линейная диаграмма фактически получена из блок-схемы. Он не дает никакой информации о компоновке частей и их подробной информации о подключении компонентов.

Однако вы можете выполнить электромонтаж, следуя информации, приведенной на этой схеме. Эти диаграммы обычно предназначены для иллюстрации работы электрической цепи.

Схема электрических соединений

Схема электрических соединений представляет собой графическое изображение цепи, которая показывает проводку между частями или элементами или оборудованием.

Предоставляет подробную информацию о проводке, чтобы можно было легко понять, как установить соединение между устройствами. Он включает в себя взаимное расположение, расположение устройств, а также клеммы на устройствах.

На нем показаны источники питания и заземляющие соединения, функции управления и сигнализации (с упрощенными формами), завершение неиспользуемых контактов и выводов, соединение с помощью вилок, блоков, розеток, клеммных колодок, вводов и т. Д.

Схема подключения

Это список кабелей или проводов, используемых в установке, с указанием номера, длины, типа и количества снятия изоляции, необходимого для пайки кабеля.Он дает дорожки качения провода, а также точки начала и окончания.

В некотором сложном оборудовании таблица соединений показывает взаимосвязь оборудования (например, двигателей и нагревателей) с исходными и конечными контрольными точками. Он также включает идентификационную маркировку проводов, цвета, размер и т. Д. Проводов.

Список деталей

Хотя это не чертеж, список деталей является неотъемлемой частью чертежа, который определяет различные символы и детали, используемые на других чертежах, таких как электрическая схема, линейная диаграмма и блок-схема.

Дает информацию о типе компонентов схемы с их номерами позиций. Этот список полезен для идентификации, определения местоположения и перекрестных ссылок на фактический компонент, помеченный или приведенный на других электрических чертежах, чтобы обеспечить выбор соответствующих деталей перед выполнением электропроводки.

Подготовка электропроводки

Поскольку мы обсуждаем последовательность шагов при электромонтаже, например, понимание безопасности, знание типов систем электропроводки, понимание различий между различными электрическими чертежами и символами, следующим шагом процесса электропроводки является подготовка провода или кабели и электрические инструменты.

Подготовка проводки включает следующие соображения.

Типом проводника может быть одинарный сплошной провод или многожильный провод (который состоит из нескольких тонких опор). Одинарные сплошные провода не являются гибкими и используются там, где требуются жесткие соединения, например, у подрядчиков по переключению питания. Для электрических установок предпочтительны многопроволочные проводники.
Характеристики провода зависят от нескольких факторов, таких как количество жил в проводнике, тип изоляции, площадь поперечного сечения провода, диаметр жил и т. Д.
Выбор проводов зависит от цветового кода, указанного в различных стандартах, например, коричневый для фазового провода, синий для нейтрали, зеленый для заземления и т. Д. Щелкните здесь, чтобы кратко узнать о цветах проводов или кабелей.
Для выполнения монтажных работ требуются различные основные электрические инструменты, и некоторые из этих инструментов включают резак, съемники, тестеры, плоскогубцы и т. Д. Эти инструменты описаны в наших предыдущих статьях, поэтому, пожалуйста, проверьте эти электрические инструменты, щелкнув здесь.
Выбирайте такие компоненты, как электрические коробки, переключатели, розетки и т. Д., В зависимости от их размера и номинальных характеристик.
Начните соединять компоненты вместе, следуя схемам подключения. После того, как компоненты, инструменты и кабели выбраны, учитывая и соблюдая безопасность персонала и оборудования, приступайте к установке.

Типы электропроводки

Мы знаем, что электрическая цепь — это замкнутый путь, по которому электричество течет от фазы или горячего провода к устройству или аппарату, а затем обратно к источнику через нейтральный провод.

По пути электрический тракт может состоять из приспособлений, переключателей, розеток, распределительных коробок и т. Д. Таким образом, проводка может быть проложена через эти элементы до фактического подключения к аппарату или устройству.

В основном, проводка делится на два типа в зависимости от того, как устройства запитаны или подключены к источнику питания. Это:

Параллельное подключение
Последовательное подключение

При параллельном подключении несколько устройств в установке получают питание от одной цепи.Это наиболее распространенная электропроводка в домах и на производстве, при которой устройства подключаются параллельно источнику питания, как показано на рисунке.

В этом случае фазный (или горячий) и нейтральный кабели проложены через электрические коробки (распределительные коробки), от которых ответвляются отдельные розетки, приспособления и устройства.

Последовательная проводка — это редко используемая проводка, при которой горячий провод проходит через несколько устройств, а затем последняя клемма устройства подключается к нейтральному проводу.Это похоже на старые рождественские огни или последовательную проводку огней, в которых одно перегорание лампы приводит к отключению всей сети.

Примеры электропроводки

Для лучшего понимания концепции электропроводки здесь мы приводим несколько примеров схем электропроводки, которые обычно используются в наших домах / офисах.

Одиночная лампа (или любая другая нагрузка), управляемая односторонним переключателем

В этом случае горячий провод подключается к одной клемме переключателя, а другая клемма переключателя подключается к положительной клемме лампы, а затем к отрицательной клемме лампы подключается к нейтральному проводу, как показано на рисунке.

Две лампы, управляемые односторонним переключателем

В этом случае две лампы подключаются параллельно проводам питания (фаза и нейтраль), которые прокладываются с помощью одностороннего переключателя, как показано на рисунке.

Одиночная заслонка, управляемая двухпозиционными переключателями

Эта проводка также называется лестничной проводкой. В этом случае лампочка / лампа управляются из двух разных мест / источников с помощью двух двухпозиционных переключателей. Этот тип проводки используется в спальнях для включения / выключения лампы от двух источников (у кровати и на распределительном щите).Подключение переключателей к лампе показано ниже.

Электропроводка склада

Электропроводка этого типа используется в больших проходах, длинных переходах, складах и туннельных сооружениях, имеющих много комнат или участков. Он следует линейной последовательности переключения огней с одного конца на другой.

Когда человек выходит из одной комнаты и входит в другую, поворот переключателя света выключает лампу в предыдущей комнате, а лампы в этой комнате включаются.Он выключает одну лампу и включает другую. Принципиальная электрическая схема для электропроводки склада показана ниже.

Люминесцентная лампа, управляемая односторонним переключателем

Переключение люминесцентной лампы с помощью одностороннего переключателя через балласт и конденсатор показано на рисунке ниже. В этом случае фазный провод подключается к одному концу переключателя, а другой конец переключателя подключается к дросселю (или балласту). Один электрод лампы подключен к дросселю, а другой к нейтральному выводу, как показано на рисунке.

Розетка Розетка Проводка

Розетка держит вилку и пропускает через нее ток, когда питание подается в розетку через выключатель. Одинарное гнездовое соединение и радиальное гнездовое соединение показаны на рисунке ниже.

Подключение платы переключателя управления

Принципиальная схема панели переключателя управления показана на рисунке ниже. При этом потолочный вентилятор, люминесцентная лампа и лампочка управляются соответствующими переключателями.

Заключение

Это простое учебное руководство по системам электропроводки, различным типам электропроводки, факторам, которые следует учитывать при выборе метода установки, используемым различным типам электрических чертежей, а также нескольким примерам схем / схем электропроводки.

Подключение дверного зуммера квартиры к концентратору Smarthome | Крис Вонг

Недавно я предпринял дополнительный проект, над созданием которого я работал несколько лет, по подключению дверного зуммера квартиры к системе «умного дома», чтобы обеспечить большее удобство и осведомленность о ситуации как дома, так и в дороге.

В этом посте будет собрана вся информация и ресурсы, которые я собрал в ходе этого проекта, на благо всех, кто хочет сделать то же самое!

Домофон

Многие квартирные домофонные панели выглядят так, с динамиком и тремя кнопками:

Пользовательский интерфейс традиционной квартирной внутренней связи выглядит следующим образом:

Посетитель нажимает кнопку устройства на входной двери, срабатывая. тональный сигнал на панели объекта
Резидент нажимает кнопку «поговорить» на панели объекта, пытаясь определить, достоин ли посетитель входа… «кто это?»
Резидент нажимает кнопку «послушать» на панели устройства , чтобы услышать ответ посетителя… «Это я, ваш посетитель!»
Если посетитель признан достойным, резидент нажимает кнопку «дверь» на панели блока, на мгновение отпирая дверь.

Этот опыт оставляет желать лучшего, и есть множество преимуществ, связанных с возможностью удаленно запускать мгновенную разблокировку (даже из другой комнаты) и получать уведомления, когда кто-то звонит в квартиру.

Как работает такая система внутренней связи, говоря электрически? Я рада, что вы спросили. Вот схема типичной системы внутренней связи в многоквартирных домах без швейцара / стойки регистрации. Схема подключения

PK-543A с сайта http://www.leedan.com/IN-826.pdf

«Мозг» — это PK-543A, который устанавливается в центре здания.Это небольшая пластиковая коробка с печатной платой, множеством проводных соединений и микропереключателями. Он соединяется с панелью входной двери, электронным дверным замком и с каждым блоком в здании. Блок «Интерком-станции» может быть 5-проводным, 4-проводным или 3-проводным (я думаю, я только что понял, почему они назвали его PK «543»), каждая из которых имеет несколько разные подключения для отправки звука и сигналов открытия дверей. .

Согласно 10-секундному поиску в Google, это устройство стоит чуть больше 100 долларов, и вы, вероятно, можете получить подержанное устройство за не слишком большие деньги, если хотите повозиться в изолированной среде.

Я также узнал, что электроника настолько проста, что существует множество компонентов сторонних производителей, которые работают с этими системами внутренней связи. Вы можете увидеть более известные бренды, такие как Lee Dan и TekTone, но есть и другие производители, которые делают совместимые кнопочные панели (станции и передняя дверная панель в модифицированной мной системе были произведены Apple Core Electronics, но все они подключены к a Lee Dan PK-543A)

Все провода ведут к PK-543A

4-проводная блочная станция также довольно проста.Здесь нет никакой сложной электроники, только переключатели, соединяющие входящие провода, и динамик на 45 Ом. Динамик фактически служит микрофоном, что делает его еще проще:

Типичная схема 4-проводной переговорной станции, из http://www.leedan.com/IN-826.pdf

Если вы открутите панель, вы увидите 4 провода, обозначенные буквами «X», «3», «2» и «1». Как и следовало ожидать, кнопки разговора и прослушивания направляют ток через динамик / микрофон. Кнопка двери просто соединяет провода 2 и 3, которые центральный блок может распознавать, а затем запускать отпирание двери.

Выбор мостового устройства

«немая» система требует, чтобы человек услышал сигнал и нажал кнопку, чтобы открыть дверь. Сделать интерфейс внутренней связи «умным» означает настроить все таким образом, чтобы компьютер мог выполнять две функции, которые выполнял человек:

Считывание вызова на единичную станцию, которое можно использовать для запуска уведомлений или других действий.
По запросу активируйте 3-секундную разблокировку двери (имитируйте, как человек нажимает кнопку достаточно долго, чтобы посетитель мог открыть дверь)

Для этого нам понадобится часть оборудования умного дома, называемая мостом или IO ( Ввод / вывод) интерфейс.Мост — это универсальное устройство, которое может связываться с сетью умного дома и действовать как электрический датчик и / или привод.

Внутренняя структура моста Fortrezz MIMOlite Z-Wave

MIMOlite от Fortrezz делает именно это. Он использует Z-Wave для связи через ячеистую сеть с концентратором умного дома Samsung SmartThings (или любой другой системой, совместимой с Z-Wave).

У него довольно простой физический интерфейс. Два провода подают питание (через адаптер переменного тока 12 В), два провода подключаются к его входу датчика, а три провода подключаются к его переключающему реле (как и в случае с большинством реле, вы можете либо замкнуть цепь, либо разомкнуть цепь) Для тех, кто знает больше о Z-Wave, MIMOlite имеет следующие классы команд, которые мы можем использовать для этого проекта (среди прочего, прочтите техническое приложение для получения дополнительной информации):

SENSOR_BINARY — Входной сигнал может отправлять Z-Wave команда, когда она входит и выходит из триггерного состояния.Состояние срабатывания может быть либо сухим контактом, либо настраиваемым диапазоном напряжения. Другие устройства Z-Wave также могут «спрашивать», каково текущее состояние датчика.

SWITCH_BINARY — Устройства Z-Wave могут отправлять команды включения и выключения, управляя реле. Устройства с Z-волной также могут «спрашивать» о текущем состоянии переключателя.

Итак, MIMOlite станет «умным» интерфейсом для «тупой» панели внутренней связи. Но как нам это подключить?

Как заставить входной датчик и триггер выхода на MIMOlite взаимодействовать с панелью внутренней связи?

Запуск двери

Спусковой механизм двери — более легкая сторона этой проблемы с подключением.Мы уже знаем, что панель просто соединяет провода 2 и 3, поэтому все, что нам нужно сделать, это подключить эти два провода к реле MIMOlite параллельно.

Имитация нажатия кнопки с помощью реле MIMOlite

В этой конфигурации и кнопка, и MIMOlite могут замкнуть цепь независимо, поэтому мы не меняем никаких исходных функций панели внутренней связи.

Но как мы можем гарантировать, что отпирание двери срабатывает только на мгновение? Решением по умолчанию было бы просто рассматривать его как переключатель, и чтобы все, что делает запуск, также выполняло синхронизацию:

Включите переключатель> Подождите 3 секунды> Отключите переключатель

Это кажется рискованным, потому что если есть ошибка с передачей команды Off, дверь может оставаться незапертой на неопределенный срок.К счастью для нас, MIMOlite имеет параметр конфигурации для мгновенного релейного выхода!

Параметры Z-волны MIMOlite

Параметр 11 — это время включения реле после получения команды включения с шагом 100 миллисекунд. Установка на «30» означает, что реле сработает на 3 секунды, достаточно времени для наших посетителей, чтобы открыть дверь и войти. (См. Раздел Custom SmartThings Device Handler ниже, чтобы узнать, как мы устанавливаем параметры Z-Wave на MIMOlite)

Это решение на безопаснее и надежнее , так как логика для определения времени замыкания реле происходит на самом MIMOlite, и не подвержен потенциальным проблемам с передачей по сети Z-Wave или через Интернет.

Обнаружение жужжания

Обнаружение жужжания оказалось бы более сложной задачей и потребовало некоторой специальной электроники. Когда посетитель жужжит устройство с панели входной двери, звуковой сигнал посылается через провод «X» через динамик, возвращаясь на землю через провод «1».

Как тональный сигнал проходит через переговорную станцию.

Это заняло у меня несколько дней поисков и переделок. Первоначально я пытался найти способы почувствовать аудиосигнал, проходящий через динамик.Поскольку звук является переменным током, многие онлайн-форумы привели к рекомендациям по добавлению смещения постоянного тока к сигналу, а затем сглаживанию сигнала, чтобы его можно было воспринимать аналого-цифровым преобразователем.

Многие люди использовали эту схему для создания светодиодного индикатора уровня звука для аудиосигнала с использованием Arduino или аналогичного микроконтроллера.

Позже я узнал из электрической схемы PK543A, что тональный сигнал — это не переменный ток, а импульсный постоянный ток.

Я нашел множество подобных схем в Интернете и даже получил несколько рекомендованных схем от инженеров-электриков, но через несколько дней я узнал через неясную ветку Reddit, что TekTone использовал для продажи простой дополнительной платы, которая делала именно то, что мы хотели делать .Он назывался RY014B, и он мог распознавать тональный сигнал внутренней связи и замыкать реле!

Единственное зернистое изображение теперь недоступного TekTone RY014B

В Интернете на удивление мало информации о RY014B, но из этого зернистого изображения (и описания Redditor в ветке выше) ясно, что это просто диод, конденсатор , и маленькое реле. Это снято с производства. Вы можете найти для него несколько спецификаций, но ничего, что на самом деле не говорит вам, что это за компоненты.

Я, вероятно, мог бы перепроектировать это методом проб и ошибок, но смог отследить детали через пользователя reddit, который первым упомянул об этом модуле.Вот подробная принципиальная схема для всех, кто идет после меня и должен улавливать тон интеркома.

Простая схема, которая запускает реле при наличии тонального сигнала на панели внутренней связи.

Эта схема подключена параллельно с проводами X и 1 на панели внутренней связи. При нажатии кнопки блока на передней двери реле замыкается. Поскольку вход MIMOlite может работать как сухой контакт, мы просто подключаем его к реле и прекращаем работу. В конфигурации по умолчанию MIMOlite отправляет отчет о двоичном датчике при подключении двух клемм входа.Дверной зуммер шустрый!

Подключение входа MIMOlite к реле, которое замыкается, когда кто-то звонит в квартиру

SmartThings Custom Device Handler

MIMOlite — это устройство Z-Wave, но оно не подключено к Интернету … оно может связываться только с другими устройствами Z-Wave . Несмотря на то, что существует множество способов связи с устройствами через Z-Wave, наиболее популярными являются потребительские платформы Smarthome. Samsung SmartThings является одним из них и предоставляет оборудование и инструменты для управления Z-Wave и другими устройствами умного дома.

Обработчики устройств — это конфигурации устройств SmartThings, определяющие, какие функции доступны для устройства, обеспечивающие создание и настройку базового пользовательского интерфейса. Когда вы добавляете устройство в свою сеть, SmartThings требует, чтобы вы указали обработчик устройства. Например, поскольку большинство диммеров Z-Wave реагируют на одни и те же команды включения, выключения и процентного соотношения яркости, существует общий обработчик устройств для диммеров. Некоторые производители будут создавать собственные обработчики устройств для своего конкретного продукта, которые вы можете выбрать из списка при добавлении продукта в сеть умного дома.

MIMOlite, однако, и датчик, и коммутатор в одном устройстве, поэтому универсальный обработчик устройств не подойдет. Нам нужен специальный обработчик устройства, который предоставляет и датчик, и коммутатор нашей сети SmartThings.

Fortrezz опубликовал общий обработчик устройств для MIMOlite на github. Он содержит основные плитки пользовательского интерфейса, которые отображаются в приложении SmartThings, что позволяет вам определять напряжение на входе и включать и выключать переключатель.

Пользовательский интерфейс обработчика устройств SmartThings для нашей интеллектуальной панели внутренней связи.

Я изменил этот обработчик устройств, убрав ненужные вещи, используя значок дверного замка, оставив только переключатель, сухой контакт, конфигурацию и функции обновления. Я не буду вдаваться в подробности кода, который написан на Java-подобном языке под названием groovy. Это должно быть достаточно хорошо прокомментировано, чтобы вы могли продолжить.

Достаточно сказать, что классическое приложение SmartThings, вероятно, выходит из строя, и это не лучший способ взаимодействия с умным дверным зуммером. Я считаю, что это полезно для тестирования, но реальная ценность для подключения этой штуки к SmartThings — это все другие вещи, к которым SmartThings подключается, например Alexa или If This Then That (IFTTT), или даже пользовательское приложение iOS (которое Могу написать, если найду время).

Например, когда кто-то жужжит устройство, я могу захватить неподвижное изображение с сетевой камеры, которая смотрит на входную дверь, и отправить push-уведомление на свой телефон, уведомляющее меня о том, что кто-то стоит у двери с фотографией. Чтобы пойти еще дальше, уведомление может включать кнопки действий, позволяющие мне разблокировать дверь, не переходя в другое приложение. Если я сделаю что-нибудь из этого, я обязательно напишу об этом и поделюсь ссылкой здесь.

Спасибо Тому Джонсону и Джеймсу Уонгу за помощь в электронике, а также пользователю reddit johnny121b за предоставление информации о RY014B.Спасибо, что прочитали это, оставляйте комментарии и вопросы, если они у вас есть!

Прежде чем переводить деньги | FTC Consumer Information

Мошенники заставляют вас переводить им деньги, потому что их легко забрать и исчезнуть. Пересылка денег похожа на отправку наличных: когда они уйдут, вы, вероятно, уже не сможете их вернуть. Никогда не переводите деньги незнакомцам — независимо от причины, по которой они сообщают

Почему мошенники хотят, чтобы вы переводили деньги

Если вам нужно отправить деньги кому-то, кого вы знаете и кому доверяете, перевод денег через такие компании, как Western Union и MoneyGram, может быть полезным способом быстро получить деньги.Но мошенники также находят полезными телеграфные переводы.

Мошенники знают, что

Как только вы переведете им деньги, вернуть деньги обычно уже невозможно.
они могут забрать ваши деньги в любом из отделений компании, осуществляющей переводы.
Почти невозможно определить, кто забрал деньги, или отследить их

Никогда никому не переводить деньги

вы лично не встречались
, которые говорят, что работают в государственном учреждении, таком как IRS, SSA или в известной компании
, который заставляет вас платить немедленно
, который говорит, что банковский перевод — единственный способ заплатить

Также не пересылайте деньги тем, кто пытается продать вам что-то по телефону.У вас не только не будет такой же защиты, как при оплате кредитной картой, но и для телемаркетинга незаконно просить вас оплатить банковский перевод, как в случае с MoneyGram и Western Union. Сообщите им, если они попросят вас заплатить таким образом.

Найдите аферы

Вот несколько распространенных способов, которыми мошенники пытаются убедить людей перевести деньги:

Мошенничество с поддельными чеками

Кто-то пришлет вам чек и попросит положить его на депозит. Они говорят вам перевести часть или все деньги обратно им или другому человеку.Деньги появляются на вашем банковском счете, так что вы делаете это. Но чек поддельный. Банку могут потребоваться недели, чтобы понять это, но когда это произойдет, банк захочет, чтобы вы вернули деньги, которые вы сняли.

Мошенники придумывают множество историй, чтобы убедить вас внести чек и перевести деньги:

Мошенники говорят, что вы выиграли приз и должны перевести деньги обратно для покрытия налогов и сборов.
Мошенники говорят, что оценка услуги электронного перевода является частью задания «Тайный покупатель».
Мошенники переплачивают вам за то, что вы продаете в Интернете, а затем просят перевести лишние деньги обратно.
Мошенники говорят, что вы получили работу, на которую подавали заявку, отправляют вам чек на покупку материалов, но просят вернуть часть денег обратно.

Романтические аферы

Мошенники-романтики создают фальшивые профили на сайтах знакомств и в приложениях. Они завязывают с вами отношения и работают над укреплением вашего доверия, иногда разговаривают или болтают несколько раз в день. Затем они сочиняют историю — например, говорят, что у них чрезвычайная ситуация — и просят денег.Мошенник в романтических отношениях также может связаться с вами через такие социальные сети, как Instagram, Facebook или Google Hangouts.

Мошенничество в чрезвычайных ситуациях в семье

Вам неожиданно позвонил кто-то, выдающий себя за друга или родственника. Они говорят, что им нужны наличные на случай чрезвычайной ситуации, и умоляют вас немедленно перевести деньги. Они могут сказать, что им нужна ваша помощь, чтобы выбраться из тюрьмы, оплатить больничный счет или уехать из другой страны. Они часто просят вас никому не рассказывать об этом в семье. Их цель — заставить вас отправить деньги до того, как вы поймете, что это мошенничество.

Жульничество при аренде квартиры

Вы откликнулись на объявление о продаже квартиры с удивительно низкой арендной платой. Еще до того, как вы увидели квартиру, вы подаете заявку, и вам предлагают перевести деньги — возможно, за регистрационный взнос, залог или арендную плату за первый месяц. После того, как вы переведете деньги, вы обнаружите, что квартиры для аренды нет или что мошенник разместил свою контактную информацию на чужой фотографии или объявлении аренды. Мошенники проводят аналогичную аферу с арендой на время отпуска.

Узнайте больше о мошенничестве, связанном с оплатой подарочными картами и криптовалютой — двумя другими способами, которые мошенники любят просить вас заплатить, потому что вернуть свои деньги сложно.

Что делать, если вы отправили деньги мошеннику

Если вы отправили деньги с помощью компании, осуществляющей электронные переводы, например MoneyGram или Western Union, немедленно свяжитесь с этой компанией. Скажите им, что это был мошеннический перевод. Попросите их отменить банковский перевод и вернуть вам деньги.
MoneyGram по телефону 1-800-MONEYGRAM (1-800-666-3947)
Western Union по телефону 1-800-325-6000
Если вы отправили банковский перевод через свой банк, свяжитесь с ним и сообщите о мошенническом переводе.Спросите, могут ли они отменить банковский перевод и вернуть вам деньги.

Сообщить о мошенничестве

Если мошенник попросил вас перевести деньги, сообщите об этом в FTC на ReportFraud.ftc.gov.

Как повесить люстру в комнате без разводки потолочного освещения

Продукты, указанные ниже, были исследованы и протестированы в рамках этого проекта. Как партнер Amazon, мы зарабатываем на соответствующих покупках.

Это руководство — отличный способ добавить верхний свет без затрат или хлопот, связанных с добавлением или изменением существующей проводки внутри стен и потолков.

Это идеальное решение для съемщиков старых домов и отличный способ добавить забавный осветительный прибор в комнату с резким освещением (например, как во многих профессиональных офисах, где флуоресцентное освещение является единственным источником верхнего света).

Когда я продал свой дом и переехал в студию в районе Беллтаун в центре Сиэтла, я даже изменил метод, чтобы защитить залог за аренду.

В старых домах строители часто не прокладывали проводку для верхнего освещения в помещениях общего пользования, например в жилых комнатах.В то время было модно использовать лампы для теплого освещения гостиной, но в современной многоцелевой гостиной большинство людей предпочитают сочетание: лампы для создания настроения и верхний свет, чтобы полностью освещать комнату по запросу.

Гостиная Хок-Хилла выдержана в былых условиях. Застряв в том, чтобы гулять, включать и выключать несколько ламп, мне действительно нужен был один выключатель возле двери, чтобы управлять светом в моей гостиной, и я не собирался открывать ящик пандоры, чтобы электрик проводил новые провода через Ястреб. Хиллс 90-летняя штукатурка и токарные станки.Потребовалось немного исследований и творчества, но я придумал, как получить свой торт и съесть его — с помощью быстрого метода DIY, описанного ниже. Теперь, когда щелкают настенный выключатель в гостиной Хок-Хилл, люстра и лампа включаются и ярко освещают комнату. В восторге от результатов уже несколько месяцев, я подумал, что потрачу несколько минут, чтобы поделиться инструкциями по установке беспроводного переключателя для освещения вашего собственного логова тьмы.

Список поставок:

Шаг 1: Выберите светильник:
Я выбрал люстру (конечно!), Но любой светильник, предназначенный для подвешивания, должен работать (т.е.е. модифицированный подвесной или барабанный светильник должен работать).
В этом примитивном примере (буквально запасная люстра, которую я хранил — функционально! — в моем гараже в течение нескольких месяцев) вы можете увидеть, как подвесные светильники можно повесить с другой точки, чем они подключены. Уловка для большинства приложений заключается в том, чтобы скрыть шнур.
Шаг 2. Преобразование подключения проводки
У меня уже есть популярная запись в блоге о том, как преобразовать светильник в сменную лампу, но для оптимальной безопасности вам нужно преобразовать этот светильник в бит иначе, чем этот метод.
Так как для протяжки от потолка до розетки потребуется длинный шнур, вам действительно нужно будет соединить провода осветительной арматуры с штыревым концом удлинительного шнура для тяжелых условий эксплуатации. Электрик может помочь вам с этим проектом, или вы можете проконсультироваться со специалистом (а я им не являюсь!) О том, как сращивать электрические провода и шнуры.
Как вы можете видеть на фотографии ниже, термоусадочные трубки позволяют легко сращивать проводку для получения гладкого, безопасного одиночного шнура.
Шаг 3.Установите прочный потолочный крюк

Для нового светильника вам нужно прикрепить крючок к потолку. Поскольку осветительные приборы могут быть тяжелыми и особенно опасными в случае падения, очень важно использовать качественный крюк и закрепить его на потолочной балке или балке. Мне нравится этот простой в установке сверхмощный потолочный крюк.
Потолочные балки в основном представляют собой просто «шпильки», но в потолке вы можете использовать балки так же, как и стенные стойки. Любой поиск гвоздей или ряд уловок, которые вы можете найти через Google, помогут вам найти балку, чтобы установить крюк для вашего светильника.
Если вы не можете найти стойку или стойку там, где вам нужен свет, потолочные крючки с «переключаемыми крыльями» должны выдержать любой светильник весом менее 20 фунтов, если он установлен правильно на полой стене, штукатурке и токарный станок, или средний лист гипсокартона.
Шаг 4. Спрячьте или замаскируйте шнур

После того, как ваш светильник перемонтирован и установлен потолочный крюк, установка может быть такой же простой, как просто подвешивание светильника, однако я предпочитаю подумать о том, как замаскировать или закрыть шнур.Если ваш светильник свисает с потолка, шнур будет хорошо виден. Для этого проекта я выбрал крышку шнура люстры на липучке, чтобы мой удлинитель не раздражал глаза.
Вариант № 2 для скрытия шнура: используйте один из удивительных удлинителей, замаскированных под манильскую веревку, которые можно приобрести в Haddock Industrial.
Накидка на шнур из мешковины придает стильный вид оголенному шнуру.
Затем вы должны подумать о том, как ваш шнур будет проходить по стене к розетке.Сможете ли вы скрыть это за лепниной? Заправить его в рамку для картины?
Вы можете покрасить удлинительный шнур, чтобы он лучше вписался в него. Чтобы легко нарисовать шнур, просто накройте руку полиэтиленовым пакетом для сэндвичей, наденьте старый носок на пластиковый пакет и затем налейте несколько столовых ложек краски в вашу в перчатке ладонь. Вы можете покрасить удлинитель в считанные секунды, протянув шнур через заполненную краской рукавицу. Открытая часть моего шнура окрашена в синий цвет Wythe Blue в тон стенам.
Шнур моего света идет по стене.Чтобы скрыть это, я расположил шнур так, чтобы он спускался по стене с дальней стороны молдинга окна. Затем шнур был окрашен в тот же цвет, что и стена.
Шаг 5. Добавление и настройка беспроводного коммутатора
На пятом шаге у вас будет потолочный светильник в вашей комнате, ранее освещенной лампами, но вы будете ограничены включением и выключением нового верхнего света, подключая его и вынимая из розетки. Чтобы добавить простой настенный выключатель, я обыскал Amazon и нашел этот драгоценный камень (которого у меня сейчас три по всему дому!) Настенный выключатель Westek RFK100LC / RFK101LC и подключаемый приемник
Этот продукт состоит из двух частей: выключателя беспроводной связи (по сути, пульта дистанционного управления), который вы прикрепляете к стене, и розетки с дистанционным управлением, которая включает или выключает свет в соответствии с сигналом, отправляемым переключателем беспроводной связи.
Этот настенный выключатель на самом деле представляет собой беспроводной пульт дистанционного управления, стилизованный под выключатель света.
Вот несколько примеров того, как в моей гостиной работает установка для управления двумя источниками света. Во-первых, увеличенный вид:
Переключатель беспроводной связи управляет удлинителем, а удлинитель посылает питание на лампу на столе и люстру вместе, достаточно яркую, чтобы осветить всю комнату, а также верхний свет. (Что это? Ах да! Да, на потолке ЕСТЬ ветки.
Вот более подробный вид установки:

А вот панорама комнаты без мебели, сжатая так, чтобы можно было видеть всю установку:
Как я освещаю свою гостиную, в которой нет проводки для верхнего света: беспроводной пульт дистанционного управления (выглядит как выключатель света) привинчен к стене с левой стороны фотографии, а выход беспроводного приемника (по центру под двойными окнами) поворачивается включить или выключить питание лампы и специально модифицированной люстры (щелкните здесь, чтобы получить инструкции), когда переключатель беспроводной связи повернут.
Я до сих пор считаю свою гостиную незавершенной (эти диваны исчезли на следующей неделе! Ой!), Но мне нравится, как все складывается вместе. Вот несколько снимков в незавершенной работе.
Наконец-то полюбил свою каминную полку. Трофейные кубки, стремена и конные книги делают его тематическим на конном спорте, но когда эта белая фигура таксы вернулась домой, я точно знал, где она! Я люблю украшать животных и новое оборудование для ухода за животными. На этом снимке кожаный ошейник для собаки добавляет стиля дешевой декоративной подушке.
Обновление зимы 2019/2020: Использование этого метода для дополнительного освещения
В 2015 году я решительно окунулась в крошечную жизнь, и две люстры прошли «любовный инвентарь» и стали частью моей уменьшенной в размерах жизни. Хотя в моей квартире-студии в центре Сиэтла было верхнее освещение, оно никогда не казалось достаточно ярким, чтобы отодвинуть мрак зимы Сиэтла настолько, чтобы работать над любимыми мною произведениями искусства, рукоделия и поделками. Поэтому я повесил люстру в своей квартире и повторил этот метод еще раз, на этот раз с одним изменением: вместо того, чтобы устанавливать беспроводной пульт дистанционного управления в качестве выключателя света, я повесил его на командные полосы на липучке.Это позволяет мне носить пульт с собой в постели по ночам, когда я хочу, чтобы комната была полностью освещена, когда я готовлюсь ко сну, и выключать свет, не вставая, когда я буду готов ко сну. Это была такая маленькая роскошь — и такое наслаждение — устроиться в постели с книгой при теплом свете люстры.
Запрос
Если это руководство сэкономит вам расходы на привлечение и переоборудование вашего осветительного прибора электрика, не могли бы вы поблагодарить вас, став спонсором на 1 доллар, чтобы поддержать работу этого веб-сайта?
Другие люстры Похожие сообщения:
Как спрятать провода телевизора, не врезаясь в стены — вилка
Ничто не делает дорогой телевизор с плоским экраном хуже, чем беспорядок из неприглядных проводов, торчащих сзади.Если вы только что купили новый телевизор, возможно, вам не захочется тратить еще больше на то, чтобы скрыть провода в стенах. Кроме того, у вас может не получиться просверлить стены, если вы находитесь в квартире или кондоминиуме, которые вам не принадлежат. Вот несколько дешевых и простых способов спрятать телевизионные провода, не врезаясь в стены.
Используйте зажимы для шнура, чтобы спрятать провода за подставкой для телевизора
Если ваш телевизор установлен на подставке, вы можете легко спрятать провода с помощью зажимов для шнура. Эти небольшие пластиковые зажимы обычно имеют липкую основу, поэтому вы можете приклеить их к задней части мебели, не беспокоясь о том, чтобы что-либо повредить.
Все, что вам нужно сделать, это поместить эти зажимы для шнура вокруг задней части вашей мебели и протянуть провода к сетевому фильтру или другим устройствам. Это также поможет вам держать шнуры в порядке и предотвратить их спутывание.
Используйте стяжки, чтобы провода не касались пола
Если у подставки под телевизор есть свободное пространство внизу, вы можете использовать стяжки, чтобы провода не касались земли. Все, что вам нужно сделать, это намотать провода и стянуть их вместе с помощью стяжки посередине.Однако убедитесь, что есть достаточно слабины, чтобы вы могли вытащить телевизор и получить доступ к проводам.
Если вы не хотите обрезать стяжки каждый раз, когда вам нужно переместить проволоку, вы также можете использовать стяжки на липучках. А если вы хотите сэкономить еще больше места, вы можете использовать удлинитель плоской розетки, который позволяет подключать кабели сбоку. Это также может удвоить или утроить количество розеток, к которым вы можете подключить свои устройства.
Используйте коробку для укладки кабелей
Если вы не можете использовать зажимы для проводов или стяжки, чтобы скрыть провода, вы всегда можете использовать коробку для укладки кабелей.Эти маленькие пластиковые коробки достаточно велики, чтобы скрыть ваши провода и даже небольшой сетевой фильтр.
Обязательно найдите коробку для укладки кабелей с отверстиями или прорезями по бокам, чтобы можно было добавлять кабели в разных направлениях. Затем вы можете закрыть крышку сверху, чтобы скрыть кабели и хранить их в недоступном для детей или домашних животных месте. Обычно вы можете найти коробки для кабелей разных размеров и цветов.
Используйте комплект для крепления кабеля к стене.
Если ваш телевизор установлен, вы можете использовать комплект маскирующего средства для настенного шнура, чтобы скрыть провода, не врезаясь в стены.Этот тип кабельного канала обычно имеет клейкую основу, поэтому вы можете приклеить его к стене, не повредив его. Затем вы можете спрятать в нем провода телевизора и другие кабели, прежде чем надевать крышку.
С кабельным каналом вы также можете добавлять или удалять кабели в любое время, когда захотите. Однако это будет означать, что ваши кабели должны пройти большее расстояние, поэтому вам, возможно, придется заменить существующие кабели на более длинные. Поскольку этот тип дорожки качения обычно изготавливается из пластика, вы можете легко обрезать его до идеального размера.
Для получения дополнительных очков вы также можете покрасить дорожку качения в тот же цвет, что и стена, чтобы она гармонировала с фоном. Чтобы добиться наилучшего сочетания краски, вы можете отрезать небольшой кусочек краски со стены и отнести его в местный строительный магазин. Кроме того, вы должны использовать вертикальный уровень, чтобы убедиться, что дорожка качения не изогнута.
Спрячьте провода телевизора внутри монтажной платы Raceway
Если ваши розетки не находятся за подставкой для телевизора, вы также можете использовать кабельную дорожку на основной плате, чтобы скрыть ваши провода, не врезаясь в стены.Этот тип дорожки качения располагается прямо над плинтусом и не выглядит слишком навязчивым. Обычно они имеют клейкую основу и сделаны из пластика, поэтому вы можете обрезать их до нужного размера.
Дорожка качения плинтуса будет красиво вписываться в вашу стену, и никто даже не заметит, что они там есть. Вы даже можете обрезать их под углом 45 градусов, чтобы проложить кабели по углам. Вы можете найти эти кабельные каналы разных цветов, которые подходят к большинству плинтусов, или вы можете покрасить их, чтобы они соответствовали вашим стенам.
В качестве дополнительных очков вы можете подумать об использовании предмета мебели, чтобы спрятать ваши провода там, где они выходят и должны быть подключены к стене. Таким образом, никто не сможет определить, что ваши провода вообще спрятаны в плинтусе.
Используйте маскирующее средство для тканевого шнура
Если ваш телевизор находится в центре комнаты или вы не можете использовать кабельный канал, вы можете подумать о простом чехле для тканевого шнура. Это простое решение не только скроет ваши кабели, но и защитит их от детей и домашних животных.Кроме того, будет меньше шансов, что кто-то споткнется о ваши провода.
Чехлы для тканевых шнуров обычно бывают разных цветов и размеров. У некоторых также есть молнии, которые позволяют легко их снять, когда вы захотите добавить дополнительные кабели или удалить их. Использование тканевого чехла для кабеля означает, что вы не сможете обрезать его до нужного размера, вы всегда можете добавить столько, сколько вам нужно, и он по-прежнему будет отлично смотреться.
Используйте декор, чтобы скрыть телевизионные провода
Один из самых простых и доступных способов скрыть телевизионные провода, не врезаясь в стены, — это разместить их за украшениями.Например, если у вас есть телевизор, установленный над столом или несколькими ящиками, все, что вам нужно сделать, это разместить несколько книг, мраморный бюст или какой-либо другой предмет декора, чтобы скрыть ваши провода.
В качестве дополнительного бонуса вы также можете использовать декоративные коробки, чтобы скрыть вашу кабельную приставку или другие устройства, которые подключаются к вашему телевизору. Однако убедитесь, что вы не блокируете какие-либо датчики на телевизоре. Это может затруднить отправку сигнала на телевизор с пульта ДУ.
Спрячьте провода телевизора за панелью
Если вы чувствуете себя хитрым, вы можете поставить панель, чтобы скрыть провода, свисающие с телевизора.Панельные доски бывают разных размеров и дизайнов. Вы можете выбрать один с ярким рисунком или что-то простое.
Не можете найти узор, который вам нравится? Без проблем! Накройте панель или доску тканью, и все готово. Вы также можете покрасить его в тон вашей стене или выбрать дизайн, который выделит ваш телевизор. Если вы не хотите тратить деньги на панели и ткань, вы можете использовать деревянные поддоны, чтобы скрыть провода. Вы можете покрасить поддон или оставить его естественным для дома или в деревенском стиле.
Спрячьте провода телевизора на виду
Эта идея идеально подходит для творческих людей. Проявив немного изобретательности, вы можете превратить грязные телевизионные провода в произведение искусства. Все, что вам нужно сделать, это использовать прозрачные пластиковые кабельные зажимы, двусторонний скотч, клей или любой другой ненавязчивый метод, чтобы создать дизайн из ваших проводов.
Если вы любите приключения, вы также можете создать более сложные геометрические узоры или использовать телевизионные провода для создания очертаний города. Один из вариантов, который, без сомнения, понравится техническим домовладельцам, — это формирование компьютерных микросхем с помощью телевизионных проводов.
Спрячьте телевизионные провода за стеной
Если возможно прорезать стены, это лучший способ скрыть телевизионные провода. Мало того, что ваши кабели будут вне поля зрения, но если вы используете удлинитель питания в стене с более чем одной розеткой, вы можете подключить больше устройств к задней панели телевизора.
Кроме того, этот метод также позволяет установить телевизор заподлицо со стеной. Это связано с тем, что большинство комплектов удлинителей мощности утоплены, поэтому кабели не будут задевать заднюю часть телевизора, когда вы втягиваете его обратно.
Хотя вы можете установить телевизор самостоятельно, это может оказаться трудным процессом, особенно если у вас большой телевизор с плоским экраном. Если вам неудобно монтировать телевизор самостоятельно, вы всегда можете обратиться к профессионалу HelloTech, который сделает это за вас. У нас есть тысячи специалистов по всей стране, готовых приехать к вам домой и смонтировать для вас телевизор.
Советы по фотосъемке недвижимости для продавцов дома
10 советов по фотографии недвижимости
Подготовьте свой дом с помощью уборки и постановки
Инвестируйте в профессиональные фотографии (150-200 долларов в зависимости от рынка)
Съемка в солнечный день
Снимите главную спальню, кухню, гостиную и ванные комнаты
Включите внешний вид
Снимайте на уровне груди в альбомной ориентации
Измените расположение ваших снимков, чтобы показать взаимосвязь комнат друг с другом
Следить за искаженными вертикальными линиями
Используйте штатив
Включите 22-27 фотографий в свое объявление
Зачем заниматься фотографией недвижимости?
Семьдесят девять процентов недавних покупателей жилья сказали Zillow, что они делали покупки в Интернете, чтобы найти свой дом.Более того, почти половина покупателей, совершивших покупку за последние 12 месяцев, сказали, что просмотр профессиональных фотографий был чрезвычайно или очень важен для их покупки дома.
В современном онлайн-мире фотографии вашего дома — это ваше первое впечатление и лучший способ заинтересовать покупателя, чтобы он лично увидел ваше объявление.
Информация о вашем доме в Интернете — не единственное место, где могут пригодиться ваши фотографии. Они сделают ваш дом великолепным, где бы он ни рекламировался: на вывесках, в листовках открытых дверей, в сообщениях в социальных сетях, где друзья и родственники делятся вашим объявлением, и когда ваш агент делится списком с другими агентами в своей сети — все это места сегодняшнего дня. покупатели ищут.
Из отчета Zillow Group Consumer Housing Trends Report 2017.
Сколько фотографий выставленного на продажу дома должно быть в объявлении?
Согласно исследованию Zillow, от двадцати двух до 27 фотографий — это идеальный набор фотографий для недвижимости. Вероятность продажи домов с менее чем девятью фотографиями в течение 60 дней примерно на 20 процентов ниже. И, что интересно, дома с более чем 28 фотографиями продаются дольше. Вероятно, это связано с тем, что добавление большего количества фотографий сверх определенного порога не способствует продажам, поэтому другие факторы начинают иметь большее значение — например, дома с 28 или более фотографиями стоят на 12 процентов дороже, а больше фотографий выигрывают » Это перевешивает завышенную продажную цену.
Какие цены на фотографии в сфере недвижимости?
Профессиональная фотография для недвижимости обычно стоит 150-200 долларов, хотя цены могут варьироваться в зависимости от того, где вы живете. Если вы работаете с агентом по листингу, вполне вероятно, что профессиональная фотосъемка недвижимости будет оплачена вашим агентом в рамках услуг, которые они предлагают за свои комиссионные. Ваш агент также часто берет на себя все планирование.
В поисках профессионального фотографа по недвижимости
Если вы нанимаете домашнего фотографа самостоятельно, обратите внимание на следующие признаки настоящего профессионала:
Сильное резюме: Ищите фотографа, который долгое время работал в этой отрасли — не только в любой фотографии, но и в сфере недвижимости.
Впечатляющее портфолио: Всегда просите пересмотреть их работу заранее. У них должно быть портфолио или онлайн-галерея других домов, которые они сфотографировали.
Правильное оборудование: Как минимум, у них должна быть зеркальная камера, широкоугольный объектив и штатив.
Хорошая репутация: Хорошие фотографы недвижимости обычно снова и снова работают с одними и теми же агентами по размещению объявлений. Если у вас есть агент, попросите совета.Или попросите рекомендаций у друзей, которые недавно продавали.
Сертификат Zillow: Zillow рекомендует высококачественных фотографов, занимающихся недвижимостью, в рамках программы Zillow Certified Photographer. Эти профессионалы обучены делать фотографии, которые получают наибольшее количество просмотров страниц, а также хорошо разбираются в пошаговых видео, 3D-турах по дому и новых предложениях фотографий от Zillow.
Подготовить дом для фотосъемки недвижимости
Независимо от того, нанимаете ли вы профессионала или занимаетесь собственными силами фотографа по недвижимости, первый шаг один и тот же: подготовьте фото дома! Пришло время действительно приложить усилия, чтобы ваш дом выглядел идеально.Нет смысла фотографировать, если ваш дом выглядит не лучшим образом.
Уберите дом: Сделайте глубокую уборку каждой комнаты в доме, наняв профессиональную уборку или посвятив выходные тому, чтобы сделать это самостоятельно. Вымойте окна (внутри и снаружи), застелите кровати, вытрите пыль, пропылесосьте и удалите отпечатки пальцев со своих приборов из нержавеющей стали.
Declutter: Нет ничего хуже на фотографиях недвижимости хуже, чем беспорядок.Очистите кухонные прилавки от мелкой бытовой техники, уберите предметы в ванной, такие как зубные щетки и расчески, удалите все шнуры и провода, вызывающие раздражение, поместите пульты от телевизора в шкаф и, наконец, просмотрите эту пачку почты. Помните: если вы собираетесь фотографировать свой гараж или мастерскую, обязательно проведите там уборку.
Depersonalize: Вы должны убедиться, что покупатели могут представить себя живущими в доме, и они не могут сделать это с вашими личными вещами на каждой фотографии.Потратьте несколько минут, чтобы спрятать такие вещи, как семейные фотографии, магниты на холодильник, игрушки и аксессуары для домашних животных.
Уменьшите количество сезонных элементов: Сведите к минимуму праздничные украшения или сезонные элементы, чтобы фотографии были вне времени.
Сценическое оформление каждой комнаты: Проходите комнату за комнатой с критическим взглядом, внося небольшие изменения, которые могут иметь большое значение: откройте жалюзи, включите свет и добавьте небольшие штрихи, которые сделают пространство уютным.
Убрать оконные экраны: Естественный свет пользуется большим спросом, а оконные сетки затемняют естественный свет и делают окна тусклыми на фотографиях.Подумайте о том, чтобы снять оконные экраны перед съемкой фотографий, особенно если вы планируете снимать ценные виды.
Добавьте цвет: Сделайте ваши фотографии выделяющимися с помощью цветных вкраплений, например живых цветов, плюшевой декоративной подушки или уютного одеяла.
Фото с сайта Shutterstock.
Советы и приемы фотографирования недвижимости
Поскольку изображения так важны в рекламе вашего дома, очень важно, чтобы они были выполнены хорошо. Если вам интересно, как фотографировать недвижимость, следуйте этим советам и методам.
Советы по съемке отличных фотографий недвижимости
Изобразите честный образ дома: Это самый важный момент. Не сосредотачивайтесь на художественности изображения до такой степени, что вы жертвуете точностью. Убедитесь, что каждая фотография дает точное представление о комнате и схеме расположения.
Сделайте тонны фотографий: Хотя вам нужно будет опубликовать только 22–27 фотографий со своим объявлением, вам нужно сделать гораздо больше, чтобы вы могли выбрать самые лучшие изображения при редактировании.
Фотосъемка на уровне груди: Отличные фотографии недвижимости заставляют зрителя чувствовать себя как дома, поэтому снимки на уровне груди дают наиболее точную перспективу.
Используйте широкоугольный объектив: Широкоугольный объектив помогает полностью передать ощущение комнаты, сохраняя при этом ее размер.
Использовать альбомную ориентацию: Горизонтальная ориентация упрощает съемку всей комнаты, а также эта ориентация используется на MLS и других объектах недвижимости.
Сделайте фотографии, подчеркивающие планировку: Покупателей интересует планировка дома, и отличные фотографии могут продемонстрировать как плавность комнаты, так и взаимосвязь одной комнаты с другой.
Оставить двери между комнатами открытыми: Еще один способ дать зрителям представление о планировке — оставить двери между комнатами открытыми, чтобы они могли видеть, как все они соединяются.
Избегайте больших объектов на переднем плане: В противном случае удачная фотография может быть испорчена чем-то большим на переднем плане, например книжной полкой, диваном или другим большим предметом мебели.Держите пространство открытым для самых привлекательных изображений.
Снимайте экстерьеры под углом: При фотографировании дома снаружи фотограф должен располагаться под углом, показывая как передний фасад дома, так и глубину. Изображение под углом позволяет лучше понять размер дома.
Следите за положением солнца: При съемке экстерьера делайте снимки, когда солнце находится за камерой, но освещает переднюю часть территории.Вы избежите теней, и дом будет хорошо освещен.
Снимайте фотографии интерьера, когда он самый яркий: Чтобы продемонстрировать естественное освещение в доме, запланируйте снимки на полдень.
Фото с сайта Shutterstock.
Советы по редактированию фотографий недвижимости
Если у вас есть ноу-хау (и подписка!), Photoshop — отличный инструмент для редактирования фотографий вашей недвижимости. Но даже если вы не разбираетесь в Photoshop, есть несколько онлайн-инструментов, которые упрощают редактирование фотографий, например Photoshop Express, Pixlr или GIMP.Используйте их, чтобы сделать несколько простых улучшений.
Использовать HDR: HDR — это метод одновременной съемки нескольких изображений с последующим их объединением при редактировании для лучшего освещения и исправления вертикальных линий (подробнее об этом позже).
Замените серое небо на голубое: Вы снимали экстерьер в пасмурный день? Без проблем. Вы легко можете поменять небо на голубое.
Общее редактирование: Обрезайте, осветляйте и исправляйте недостатки, чтобы ваш дом выглядел наилучшим образом.
Включить эти снимки: Фотографирование недвижимости 101
Считайте это своим контрольным списком фотографий для объявлений и не прекращайте снимать, пока не получите отличное фото недвижимости для каждого из этих пространств.
Фотографии, которые нужно обязательно иметь
Главная спальня
Кухня
Гостиная
Ванные комнаты
Фотографии, которые приятно получить
Патио или терраса
Ландшафтный дизайн
Бассейн или джакузи
Магазин
Хозяйственные постройки
Снимки недвижимости, которые продают
Популярные местные особенности : Если вы работаете с агентом, спросите его мнение о том, какие функции следует выделить для вашего местного рынка (согласно анализу ключевых слов на Zillow, вы найдете прихожие в Вермонте, на юге страны). экспозиция на Аляске и штормовые подвалы в Оклахоме).
Характеристики, оправдывающие более высокие цены : Некоторые особенности дома, выделенные на Zillow, помогли продавцам заработать больше, чем запрашиваемые цены, или сократить время, в течение которого дома находятся на рынке. Несколько примеров включают паровой душ, профессиональную технику и солнечные батареи.
Просмотры : Выделите все примечательные виды из дома. Виды на воду, горы или город из окон всегда популярны.
Архитектурные детали : Если ваш дом выполнен в определенном стиле, продемонстрируйте его примечательные детали, такие как обшивка, открытые балки или замысловатая плитка.
Недавно обновленные помещения : Если вы недавно сделали ремонт в доме, покажите это!
Бонусных выстрела
Внешний вид с обочины, демонстрирующий привлекательность обочины
Внешний вид ночью, с сияющими изнутри огнями
Сумеречный снимок ясной ночью
Внешний снимок с открытой входной дверью для приветливой сцены
Дрон кадры или виды с воздуха
3D-туры по дому и видео-пошаговые руководства — добавление видео-пошагового руководства может удвоить как количество просмотров покупок, так и частоту сохранения дома на Zillow
Избегайте ошибок при фотографировании недвижимости
Теперь, когда мы поговорили о том, что делать для получения отличных фотографий недвижимости, давайте рассмотрим подводные камни, которых следует избегать.
Распространенные ошибки при фотографировании недвижимости
Отражение фотографа в зеркале или окне
Животные в кадре
Вентиляторы потолочные работающие
Телевидение на
Отпечатки пальцев на поверхности
Крышка сиденья приподнятая
Автомобили или другие отвлекающие факторы, снятые через окна
Некрасивые предметы на снимках экстерьера, например электрические провода, мусорные контейнеры или припаркованные автомобили
Включая изображения крошечных комнат — не обращайте внимания на туалеты, прачечные и дамские туалеты, если у них нет уникального пункта продажи.
Включая изображения структурных дефектов или незавершенной отделки комнат — если это середина ремонта, не включайте это в фотографии.
Вертикальное искажение линий — эта распространенная ошибка возникает, когда вы снимаете изображения с наклоном камеры вверх или вниз, из-за чего вертикальные линии изгибаются или расходятся, и ее следует исправить при редактировании после съемки.
Использование мобильного телефона для фотосъемки
Использование линзы типа «рыбий глаз», которая может передать нереалистичное ощущение размера.
Какое оборудование необходимо, чтобы стать фотографом недвижимости?
Если вы просто фотографируете свой дом для продажи или хотите заняться профессиональной фотографией недвижимости, вот оборудование, необходимое для создания высококачественной недвижимости с высоким разрешением. изображений.
Профессиональная камера. Вам понадобится полнокадровая цифровая зеркальная камера с большим сенсором для более широкого поля зрения и высочайшего качества.
Широкоугольный объектив : Широкоугольный объектив позволяет снимать больше каждой комнаты с полной детализацией и глубиной.
Объектив с наклоном и сдвигом : профессиональный объектив с наклоном и сдвигом поможет вам избежать искажения вертикальных линий, что является простой демонстрацией того, что фотографии были сделаны любителем.
Штатив : Когда камера закреплена на штативе, вы можете делать четкие изображения с более длинной выдержкой, что обеспечивает более естественный свет.
Более одной вспышки : вам нужно установить дополнительное освещение для больших помещений.
Световая подставка : Профессиональная осветительная подставка позволяет эффективно осветить комнату.
Пропустите фотографии недвижимости с предложениями Zillow
Если съемка фотографий профессионального качества кажется большой работой, вы можете пропустить ее с помощью предложений Zillow. Фактически, вы можете пропустить весь процесс листинга, включая расчистку, обезличивание, постановку — и профессиональную фотографию.Когда вы продаете свой дом Zillow, вы можете получить денежное предложение на основе нескольких вопросов, на которые вы отвечаете о своем доме, и нескольких быстрых фотографий со своего смартфона — никаких профессиональных услуг не требуется.

Открытая проводка — достоинства и недостатки, требования, особенности монтажа

Требования к установке электрической проводки открытого типа

Особенности установки электрической линии открытого типа

Достоинства и недостатки внешней проводки

Монтаж проводки в жестких трубах

Особенности монтажа открытой электропроводки в трубах IRL

Необходимые инструменты для монтажа проводки в трубах

Достоинства и недостатки метода

Заключение

Как сделать открытую проводку — как своими руками правильно сделать наружную электропроводку в квартире, доме

Типы проводки

Преимущества и недостатки открытой проводки

Как подобрать кабели и провода?

Как спланировать работу?

Как сделать наружную проводку?

Типы проведения кабелей

Рекомендации по прокладке электропроводки

Помните о безопасности

Виды Открытой Проводки в Домaх их Бруса, Каркасных, Панельных

Когда следует применять открытую проводку?

Правила монтажа открытой проводки

Правила выбора способа монтажа открытой проводки

Общие правила монтажа открытой проводки

Вывод

видео-инструкция по монтажу своими руками, особенности кабелей для проводки, цена, фото

Общие сведения

Достоинства

Недостатки

Основные требования

Подготовительные работы

План-схема

Прокладка линии от улицы к дому

Варианты монтажа открытой проводки в помещении

В гофрированной трубе

Кабель каналы

Скобы

Фарфоровые ролики

Порядок монтажа проводки

Вывод

Электропроводка на изоляторах

Электромонтаж в квартире: открытая проводка, установка светильников, люстры и т.п. Фото работ.

Скрытая электропроводка: фото

Открытая электропроводка в квартире на фото

Установка светильников на фото

Электропроводка в деревянном доме на фото

Монтаж открытой проводки

Монтаж проводки с помощью кабель-каналов

Планирование

Подготовка и способы монтажа открытой проводки

Напольный канал-плинтус для монтажа

Монтаж электропроводки в гофрированных трубах

Безопасна ли электрическая проводка в моем старом доме?

Определение старой проводки

Нет земли

Можно ли сохранить старую проводку?

Общие проблемы, на которые следует обратить внимание

Замена двухпроводных (двухслотовых) розеток

Системы электропроводки и методы электропроводки

Введение

Электробезопасность

Распределение электроэнергии

Типы систем электропроводки

Проводка с планками

Проводка кожуха и заглушки

Электропроводка с обрешеткой

Кабельная проводка

Проводка в свинцовой оболочке

Типы чертежей

Блок-схема

Схема (схема)

Линейная схема

Схема электрических соединений

Схема подключения

Подготовка электропроводки

Типы электропроводки

Примеры электропроводки

Одиночная лампа (или любая другая нагрузка), управляемая односторонним переключателем

Две лампы, управляемые односторонним переключателем

Одиночная заслонка, управляемая двухпозиционными переключателями

Электропроводка склада
