Расширительный бак открытого типа: Установка расширительного бака в системе отопления открытого и закрытого типа: виды баков, правила установки

Установка расширительного бака в системе отопления открытого и закрытого типа: виды баков, правила установки

В целях компенсации температурного расширения теплоносителя в отопительной системе устраивают баки открытого или закрытого типа. Они бывают с естественной и принудительной циркуляцией. Объем жидкости имеет свойство изменяться, так как теплоноситель при работе расширяется и сжимается. Чтобы стабилизировать давление на внутренние стены элементов в системе отопления, а также компенсировать изменения объема жидкости применяют расширительные баки.

Содержание:

  1. Виды баков
  2. Расширительный бак открытого типа
    2.1 Достоинства и недостатки
    2.2 Как работает бак открытого типа. Правила установки
  3. Расширительный бак закрытого типа
    3.1 Безмембранные баки
    3.2 Мембранные баки
    3.3 Преимущества и недостатки мембранного бака
    3.4 Как выбрать мембранный бак
    3.5 Установка закрытых расширителей

Виды баков

Есть два типа расширительного бака:

1. Расширительный бак открытого типа.
2. Расширительный бак закрытого типа.

При снижении температуры жидкости в трубопроводе и для ее естественного возращения, устанавливают бак открытого типа в самой высокой точке отопительной системы. Бак такого типа представляет собой объемную емкость, которая сообщается с атмосферой.

Расширительный бак закрытого типа имеет вид герметичного сосуда, который заполнен на одну половину жидкостью, а на вторую — газом либо воздухом, который находится под давлением. После нагрева жидкость продвигается в экспанзомат, а газ в это время сжимается. Жидкость возвращается обратно после охлаждения, а получившаяся разница в объемах заполняется газом.

Расширительный бак открытого типа

Рассмотрим подробнее все особенности бака открытого типа. Бак используют при небольшой протечке для восполнения воды. А также для забора воздуха из системы.

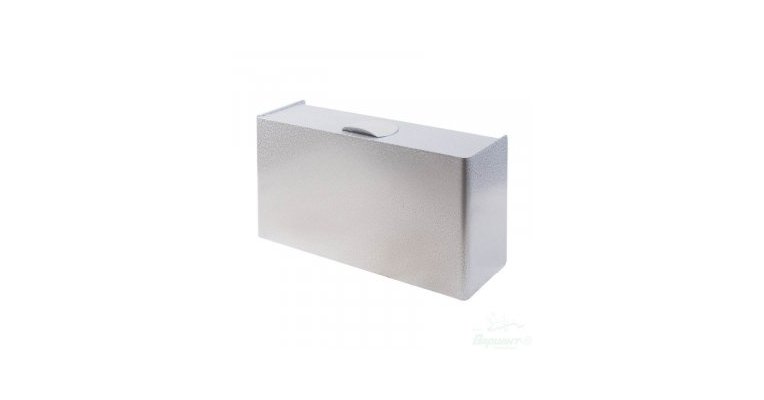

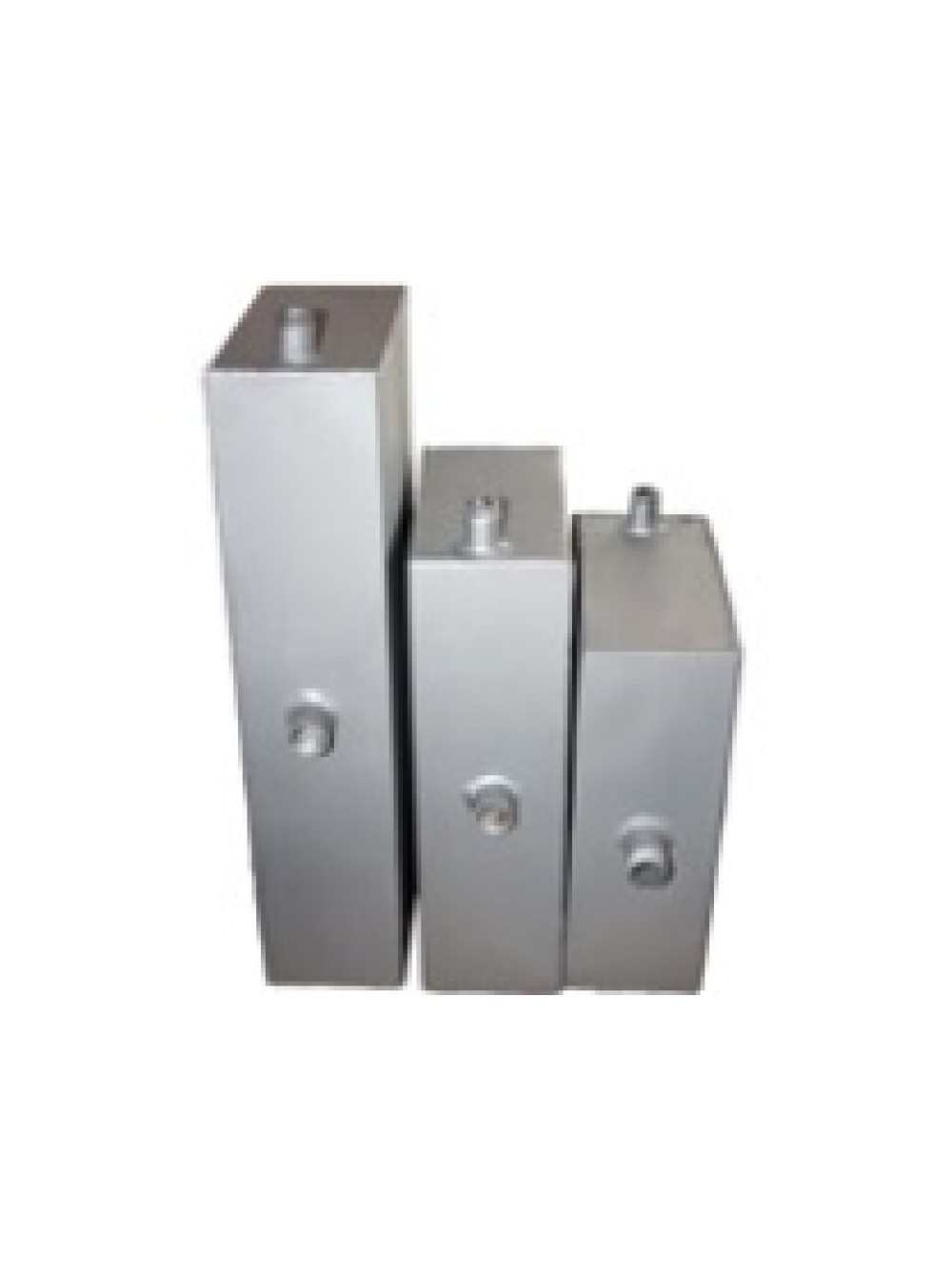

Такой бак может быть цилиндрическим или прямоугольным и изготавливается обычно из стальных или полимерных материалов. Так как устанавливают экспанзомат вверху, то трубопроводы отопления должны быть длинными. Для обслуживания данного устройства, а также очистки от загрязнений сверху бака устроена крышка.

Установить расширительный бак открытого типа можно в специальном помещение на крыше дома, лестничном проеме или на чердаке. Если в вашем доме высокие потолки, то такой бак хорошо разместиться в санузле или хоз. помещении. Если емкости выходят за пределы отапливаемого помещения, то их следует утеплять для избегания потерь тепла.

Достоинства и недостатки

Достоинства баков открытого типа:

1. Сбрасывает давление и отводит воздух из отопительной системы.
2. Невысокая стоимость устройства.

К недостаткам относятся:

1. Большие потери тепла и необходимость утепления некоторых элементов.
2. Перед установкой необходимо устроить дополнительные трубопроводы отопления.
3. Так как система испаряет некоторое количество теплоносителя, то необходимо его периодически пополнять.
4. Возможность образования коррозии стальных элементов из-за контакта с атмосферой.

Из-за недостатков данного оборудования, его используют все меньше, отдавая предпочтение бакам закрытого типа.

Как работает бак открытого типа. Правила установки

Для предотвращения застаивания воды в баке необходимо устроить циркуляцию. Между баком и магистралью трубопровода устраивают контур. Он должен состоять из циркуляционной и расширительной трубы. Отверстие циркуляционной трубы необходимо расположить ниже расширительной на 0,5 см. Благодаря циркуляции из системы отопления пузырьки воздуха выходят в атмосферу. Такая система подходит для принудительной циркуляции. Если же система оснащена естественной циркуляцией, то необходимо подключить расширитель вверху подающего трубопровода.

Расширительный бак закрытого типа

Бак закрытого типа имеет вид герметичного сосуда, который изготовлен из стали. Часть бака заполнена инертным газом, а вторая часть заполнена жидкостью.

Расширительный бак закрытого типа бывает двух видов: мембранный и безмембранный.

Безмембранные баки

В таких баках нет внутреннего разделения пространства, поэтому теплоноситель напрямую контактирует с газом. Снаружи устанавливают газовый баллон или компрессор для поддержания давления внутри бака. Подача газа и контроль давления происходят автоматически.

Мембранные баки

Более популярными являются мембранные баки, так как они разделяются при помощи гибкой мембраны. Поэтому газ и жидкость не контактируют.

Бывают баки с тарельчатой мембраной и с грушевидной (баллонной) мембранной.

Первая мембрана крепится в середине бака и похожа на полусферу. Она может становиться вогнутой или выпуклой в зависимости от изменений температуры воды.

Вторая мембрана похожа на сосуд и крепится на разных концах емкости. Между мембранной и металлическими стенками находится газ, поэтому теплоноситель не контактирует со стенками бака. Следовательно, такой бак защищен от коррозии и имеет высокий срок службы. В данном баке можно заменить мембрану. Расширители выпускают с бутиловыми и этиленпропиленовыми мембранами. Они отличаются высокой долговечностью.

Преимущества и недостатки мембранного бака

Преимущества мембранного бака:

• Не обязательно устраивать теплоизоляцию;
• Потери тепла минимальные;
• Работает при высоком давлении;
• Небольшие размеры;
• Установить бак можно почти в любом месте;
• Бак хорошо защищен от коррозии, так как не контактирует напрямую с атмосферой.

К недостаткам можно отнести:

• Периодическая подкачка воздуха или газа;
• Большая стоимость;
• Давление в системе необходимо контролировать.

Как выбрать мембранный бак

Мембранные баки бывают овальной формы и плоские с диафрагмой. Второй вариант более компактный, его можно установить между стеной и внутренней отделкой. Таким образом, вы сэкономите место в вашем доме. Главным параметрам такого бака является необходимый объем жидкости. Его предварительно рассчитывают.

От качества и параметров мембраны зависит срок службы бака.

Основные характеристики мембраны:

1. Материал, из которого изготавливают мембрану.
2. Рабочие температуры и давление.
3. Диффузионная устойчивость.

Баки, которые используют для отопления окрашивают красным цветом, а тем, которые применяются для системы водоснабжения окрашивают в синий.

Установка закрытых расширителей

Если бак закрытого типа с принудительной циркуляцией, то рекомендуется устанавливать его перед циркуляционным насосом. Производить монтаж можно в любом положении, но наиболее хорошим вариантом будет верхний подвод жидкости. Так как пузырьки воздуха будут выводиться естественным образом. Бак будет работать даже при повреждении мембраны.

В некоторых отопительных приборах уже встроен расширительный бак, в таком случае нет необходимости устанавливать дополнительный. Если вы решили сменить воду на другой теплоноситель, то возможно придется заменить бак с более высоким объемом. Но также можно установить дополнительный расширитель.

При установке бака закрытого типа с естественной циркуляцией необходимо установить поплавковый автоматический клапан. Его устраивают вверху системы для сброса воздуха, когда система наполнена. Если при пользовании баком, вы заметили что его объема вам недостаточно, вместо покупки нового будет выгоднее установить дополнительный бак нужного размера.
