Реле сухого хода Belamos PS-7 по цене 590 руб.
Датчик сухого хода предназначен для автоматического выключения поверхностных, скважинных насосов, автоматических станций водоснабжения при отсутствии воды в системах водозабора. Выключение насосов и станций обеспечивает их защиту от поломок в результате работы без воды (режим сухого хода). И служат для управления любыми электрическими насосами, работающими от однофазной сети 220 В, мощностью до 1,5 кВт
В системах автоматического водоснабжения реле сухого хода работает в паре с реле давления.
Принцип работы
Реле сухого хода Belamos PS7 состоит из корпуса, внутри которого расположена нормально разомкнутая контактная группа, управляемая мембраной. Внутри корпуса расположена кнопка(выведена наружу) для принудительного запуска насоса и винт регулировки давления выключения (на большой пружине). При нормальной работе насоса вода под давлением воздействует на мембрану, которая обеспечивает замыкание контактной группы и подачу электроэнергии на электродвигатель. При падении давления воды до величины давления выключения (0,01 — 0,5 МПа) контактная группа размыкается и отключает насос.
Запуск системы
- Откройте все клапаны и краны во всасывающих и раздаточных магистралях.
- Нажмите и удерживайте кнопку принудительного запуска. Через некоторое время при достижении максимального давления, когда остатки воздуха будут удалены из системы, можно отпустить кнопку и закрыть краны.
- Если система подключена неправильно и в магистралях отсутствует вода, насос будет отключаться при отпускании кнопки.
- После исправления причин отключения повторите запуск.
- В дальнейшем, в ситуациях срабатывания защиты при отсутствии воды, следует повторить вышеописанную процедуру.
Технические характеристики:
- Давление отключения: 0.05-0.5 bar
- Ток: 16 A
- Напряжение сети: 220 В/50 Гц
- Макс. температура воды: 55° C
- Класс защиты: IP 44
- Присоединительный размер: G 1/4′ (трубная резьба)

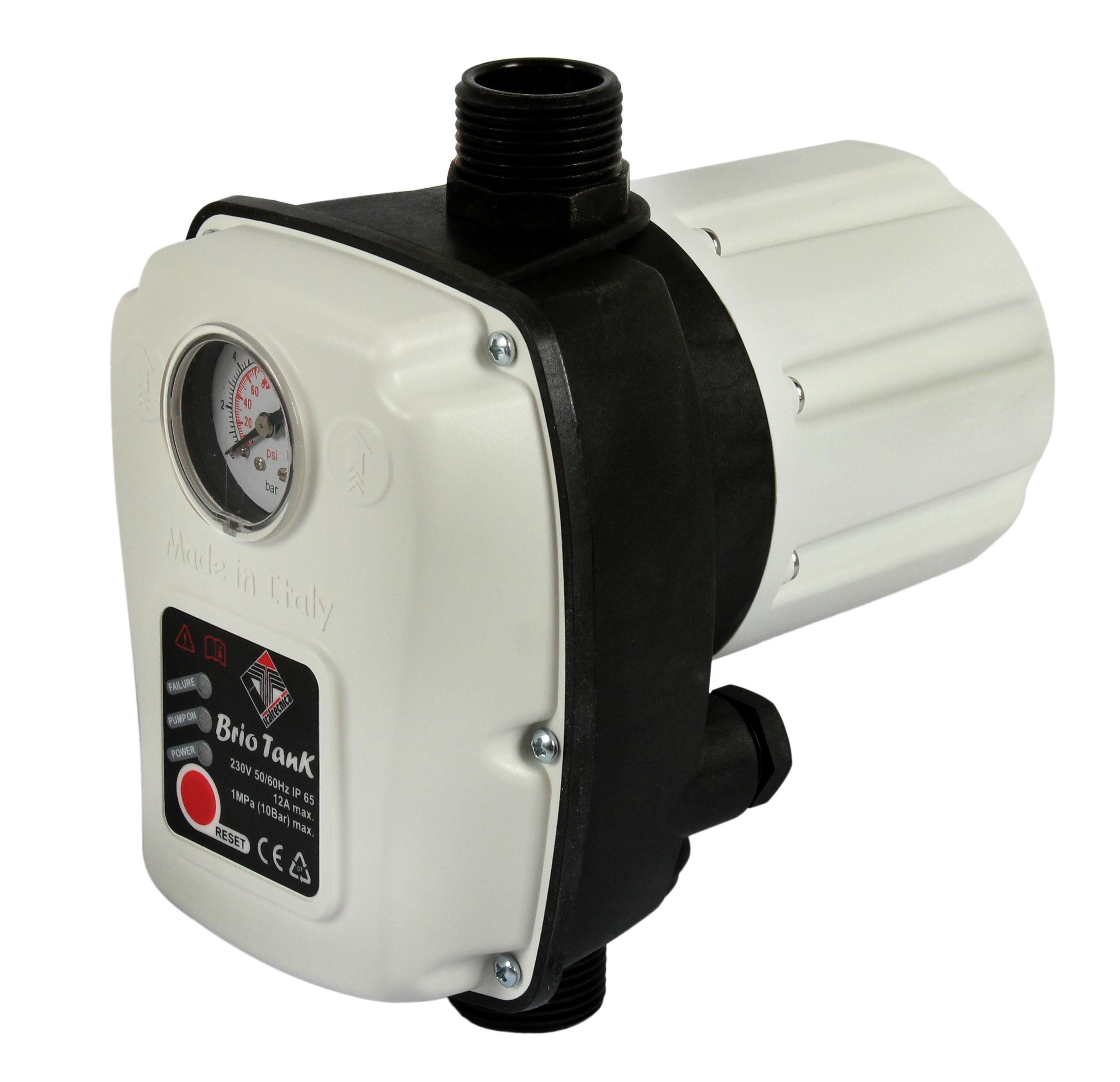

Реле давления и сухого хода
Реле давления и сухого хода насоса являются важными составляющими автоматизированной системы водоснабжения. Они обеспечивают правильное функционирование всех элементов и бесперебойную работу всей установки.
Реле давления для насоса используется в системах, которые обладают жидкой или газообразной средой. Его применяют для поддержания заданных параметров давления на насосном оборудовании.
Реле для защиты от сухого хода насоса незаменим в системах водоснабжения для предотвращения работы устройства без воды. Аппарат применяется также в поливочных установках, системах пожаротушения и кондиционирования, а его рабочей средой должна являться жидкость.
Цена на реле для измерения давления для насоса зависит от технических характеристик. Также на стоимость влияет производитель. В нашем интернет-магазине представлены реле давления воды и сухого хода следующих фирм:
- Danfoss;
- Grundfos;
- Verpat;
- Watts;
- ACR;
- Italtechnica.
Компания «СанТех-Сити» гарантирует продолжительный срок эксплуатации изделий и их высокое качество. Мы предлагаем купить функциональные и надежные реле давления и сухого хода насоса по приемлемой цене. Также на сайте представлены автоматические блоки, датчики, манометры и другие важные составляющие для организации автономной системы водоснабжения.
Покупка реле давления и сухого хода
Если вы решили купить реле давления в Екатеринбурге, выгоднее и удобнее всего это можно сделать в компании «СанТех-Сити». Мы имеем широкий ассортимент моделей отличного качества от разных поставщиков.
Вы можете оформить заказ на товар прямо сейчас, воспользовавшись функцией интернет-магазина и отправить нам заявку со своими контактными данными. Для получения консультации звоните по указанным телефонам и наши специалисты ответят на интересующие вопросы.
Реле «сухого хода» LP3 | Насосы и принадлежности
Доброго времени суток, уважаемые читатели блога nasos-pump.ru
Реле давления LP-3
В рубрике «Принадлежности» рассмотрим реле «сухого хода» LP3.Реле LP 3 используется в качестве защиты от «сухого хода» в автономных системах водоснабжения, установках для полива и пожаротушения, а также в системах кондиционирования. Рабочей средой систем, где используется реле серии LP, должна быть вода.
Технические характеристики
Основные технические характеристики реле «сухого хода» LP3и LP3/18 указаны в таблице 1.
Технические характеристики LP-3
Примечание: При использовании реле «сухого хода» для управления насосным оборудованием максимальный ток коммутации составляет 10А.
Конструкция реле
Конструктивно реле «сухого хода» собрано в пластиковом корпусе и закрыто крышкой.
На (Рис.1) обозначены основные элементы.
Устройство LP-3
На основании реле (Поз. 7) расположены все рабочие элементы. К основанию крепится фланец (Поз. 8). Конструкцию фланца мы подробно рассматривали в статье посвященной трехфазным реле давления. Фланец имеет гайку с внутренней резьбой 1/4″ для подсоединения к системе водоснабжения. С помощью гайки и пружины (Поз. 6) регулируется давления отключения реле. При сжатии пружины (гайку закручиваем) давление отключения будет увеличиваться. Когда пружину разжимаем (гайку откручиваем) давление отключения уменьшатся. Кнопка (Поз. 5) используется для принудительного включения реле «сухо хода» в работу. Клеммы (Поз. 3 и 4) используются для подсоединения электрических проводов. При этом, не имеет значения, какие клеммы входные (подводится питание ~220 В.), а какие выходные (подключается двигатель)
1). Все рабочие элементы реле давления закрываются крышкой.Схема монтажа оборудования
На (Рис. 2) приведена схема монтажа автоматической насосной станции с применением реле LP.
Схема монтажа реле LP3
На всасывающий трубопровод (Поз. 3) монтируется обратный клапан с сеточкой (Поз. 2). На напорном трубопроводе (Поз. 8) монтируется реле давления (Поз. 5), гидроаккумулятор (Поз. 6) и реле сухого хода (Поз. 9). За реле «сухого хода» монтируется обратный клапан (Поз. 10). Последовательность электрических подключений на (Рис. 2): сетевая вилка (Поз.4) – реле давления – реле «сухого хода» и двигатель насоса (Поз. 1). Но эта последовательность может быть и такой: сетевая вилка – реле «сухого хода» – реле давления и двигатель насоса. Основной принцип подключения этих двух реле такой, они должны подключаются последовательно.
Принцип работы и регулировка реле «сухого хода»
Устройство представляет собой двух контактное реле коммутации.
Первоначально его контакты находятся в разомкнутом состоянии. Для запуска устройства в работу необходимо нажать и удерживать красную кнопку в нажатом состоянии до тех пор, пока давление в системе не подымется выше, чем задано. При снижении давления в системе ниже, чем задано на реле, происходит размыкание контактов и устройство отключает насос по режиму «сухой ход». В продажу реле поступают с заводскими значениями давления включения (смотри Таблицу 1). Для изменения заводских настроек давления включения предназначена регулировочная гайка и пружина (Рис 1). Чем сильнее сжимаем пружину, тем на большее давление включения настраивается реле, а при ослаблении пружины давление включения уменьшается. Контролировать значение давления включения реле необходимо по манометру.
Эксплуатация, обслуживание и ремонт реле
Реле «сухого хода» как и реле давления, очень простое и надежное устройство, используемое для защиты автономной системы водоснабжения. При соблюдении условий эксплуатации оно работает без сбоев.
Однако, учитывая качество нашей воды, перепады напряжения или повышенную влажность, случаются сбои в его работе. К нестабильной работе реле давления приводит также колебания напряжения электрической сети, попадание в систему водоснабжения воздуха. Причины выхода реле «сухого хода» из строя, как его можно разобрать, починить или отремонтировать мы более подробно рассматривали в статье посвященной трехфазным реле давления.
Спасибо за внимание.
P.S. Понравился пост? Порекомендуйте его в социальных сетях своим знакомым и друзьям.
Еще похожие посты по данной теме:
Схема подключения, принцип действия, регулировка
При проектировании систем транспортировки жидкости особое внимание следует уделять защите насоса от работы всухую. Решить эту проблему можно разными способами. В одних случаях нужно установить дополнительные датчики, в других — электроприборы.
Что такое пробный запуск?
«Сухой ход» — режим работы насоса, при котором через насос не перекачивается жидкость (чаще всего вода).
Это может произойти, если в резервуаре закончилась вода, резервуар протекает, вся вода откачивается из колодца и т. Д. «Сухой ход» очень опасен для насоса, так как жидкость выполняет ряд полезных функций для насоса. один из них — охлаждение. В «сухом» режиме насос может перегреться и выйти из строя.
Чтобы не выйти из строя дорогой насос, необходимо предусмотреть защиту от такого явления, как «сухой ход».
Все способы защиты условно можно разделить на две группы.
1 Защита от «сухого хода» путем контроля физических параметров жидкости в трубопроводе:
- контроль уровня воды;
- контроль давления в трубопроводе;
- Контроль расхода воды в трубопроводе.
Суть всех этих методов в том, что датчики фиксируют снижение уровня, падение давления, уменьшение расхода и выдают сигнал на отключение питания насоса.
Недостаток: требуют установки датчиков на трубопроводе (в резервуаре).
Преимущество: высокая надежность защиты.
2 Защита от «сухого хода» путем контроля электрических параметров сети насоса.
При «сухом ходе» происходит изменение электрических параметров насоса. Контролируя необходимые параметры, можно защититься от «сухого хода».
Электродвигатель, приводящий в действие насос, может рассматриваться сам по себе как датчик «сухого хода».
В нормальном режиме коэффициент мощности (cos) насоса равен 0.7-0,8, но когда происходит «сухой ход», cos падает до 0,3-0,4. Таким образом, для контроля «сухого хода» можно использовать реле контроля коэффициента мощности. Например, G2CU400V10AL10 производства австрийской компании TELE.
Реле управления коэффициентом мощности анализирует напряжение и ток, потребляемые электродвигателем, и на основе этой информации рассчитывает коэффициент мощности (cos). Вход измерения тока предназначен для измерения постоянного тока до 10А, поэтому, если номинальный ток двигателя больше 10А, то реле G2CU400V10AL10 необходимо подключить через трансформатор тока.
Подробнее о режимах работы и схемах подключения реле контроля коэффициента мощности G2CU400V10AL10 см. В технической документации, доступной по ссылке ниже:
Вот что производитель таких реле ответил на некоторые мои вопросы:
Косинус fi падает мгновенно при отсутствии воды, но реле выключит насос по истечении установленного вами времени: выставить секунду — выключить через секунду, поставить 30 секунд — выключить через 30 секунд.
Вчера пошел на производство, там была помпа с двигателем 7,5 кВт, выставил уставку 0,7 — помпа отработала с водой, сделала сухой ход … при уставке 0,7 реле зафиксировало сухой ход.
Реле устанавливается в силовой щит и не требует дополнительных датчиков.
Используя реле контроля коэффициента мощности, можно получить неплохую защиту от «сухого хода».
В одном проекте я использовал реле тока для защиты насоса. Насколько надежна эта защита, мне судить сложно, вопросов не задавали, видимо все работает.
Суть этого метода защиты от «сухого хода» состоит в том, что сухой ток также изменяется при использовании тока. На реле тока установите желаемый диапазон тока и, таким образом, выключите насос, когда ток выйдет за установленные пределы.
Сухой ход насоса (работа без воды) — одна из наиболее частых причин выхода из строя. Кроме того, на такую неисправность не распространяется гарантия производителя. То есть сервисная служба откажет в гарантийном ремонте, если при осмотре будут обнаружены признаки длительной работы устройства в нерабочем состоянии.Во избежание подобных проблем в системе автономного водоснабжения должна быть предусмотрена защита от сухого хода колодезного насоса, который отключает подачу электроэнергии в случае недостатка воды в колодце.
В современных устройствах в качестве материала рабочих элементов чаще всего используется износостойкий пластик. Его преимущество — высокая прочность и относительно невысокая цена. Этот материал хорошо выполняет свою работу при соблюдении эксплуатационных требований.
Одним из таких условий является постоянное наличие смазки и охлаждения, функцию которых выполняет рабочая среда, т.е.е. вода.
При отсутствии охлаждающей жидкости пластиковые детали перегреваются, пластик постепенно деформируется. Последствия для электронасоса могут быть самыми печальными: от снижения производительности до заклинивания вала и сгоревшего двигателя.
Важно знать! В паспорте на оборудование любой производитель подчеркивает, что сухой ход — недопустимый режим работы скважинного насоса.
Деформация деталей хорошо видна при разборке устройства, поэтому скрыть причину поломки от сервиса не получится.В этом случае гарантия на оборудование не действует.
Защита от сухого хода: принцип работы
Основная задача защиты забойного насоса от сухого хода — заблокировать работу устройства в случае низкого уровня или полного отсутствия воды в скважине. Наиболее распространенными средствами такой защиты являются: поплавковый выключатель
- ;
- реле давления;
- датчик уровня.
Поплавковый выключатель
Принцип работы такого устройства довольно прост.Контакты поплавкового выключателя (поплавка) подключены к обрыву цепи питания двигателя. Сам поплавок следит за уровнем воды в колодце или колодце. Когда вода опускается ниже нормы, контакты размыкаются, тем самым прекращая подачу напряжения на электронасос. Правильный уровень срабатывания определяется местом установки поплавка. Очень важно, чтобы на момент отключения электроэнергии корпус устройства все еще находился в воде.
Реле давления
При нормальной работе скважины давление в автономной системе водоснабжения не может опускаться ниже 1 бара.Для управления этим параметром используется реле давления (датчик), контакты которого размыкают цепь электродвигателя. Обычно порог датчика устанавливается в пределах 0,4-0,6 бар.
Датчик давления — реле протока. В этом случае контроль осуществляется за расходом воды в системе. Как только расход падает ниже установленного значения, насос прекращает работу.
Такие устройства обычно используются в автоматизированной системе водоснабжения.
Канальный контроль на водопроводе
Реле уровня
Как и в случае поплавкового выключателя, принцип действия этого устройства основан на контроле уровня воды в колодце, с той лишь разницей, что такой реле — более технологичное и сложное устройство.Один или несколько датчиков опускаются в воду на контрольную глубину. Как только уровень опускается ниже нормы и возникает опасность холостого хода, сигнал с датчика поступает в электронное устройство, которое дает команду на выключение электронасоса. Этот метод контроля очень надежен, хотя и более дорогостоящий по сравнению с другими видами защиты.
Система водоснабжения на базе электронного датчика уровня
Какой тип защиты выбрать для насоса
Выбор типа защиты насоса от сухого хода зависит от размера колодца, типа откачки комплектация и финансовые возможности владельцев.Самый простой и дешевый способ уберечь устройство от холостого хода — это поплавковый выключатель.
Однако у него есть один существенный недостаток. Поплавок нельзя использовать в колодцах малого диаметра. Он просто не сможет выполнять свою функцию в узком водопроводе. Хотя для колодцев этот вариант, пожалуй, будет оптимальным.
Для погружного оборудования наиболее подходящим инструментом является реле уровня. За такое устройство придется заплатить больше, но вы будете уверены, что помпа надежно защищена от понижения уровня воды в колодце.Но такая защита не очень подходит для насосных станций, так как шланг в водопроводе может забиться и вода не попадет в устройство, хотя уровень в колодце будет соответствовать норме. В этом случае лучше использовать датчик давления или реле протока.
Важно! Без контроля сухого хода насос просто не понимает, что его нужно отключать, когда колодец пустой. Поэтому лучше не допустить его поломки, чем покупать новое устройство.
Если у вас возникли трудности с выбором оптимальной защиты колодезного насоса от сухого хода, вы всегда можете проконсультироваться со специалистами, которые помогут подобрать наиболее подходящий вариант для вашей системы водоснабжения.
Видео: как защитить насос от работы всухую
Для начала пройдемся по теории, ответим на вопрос: «Зачем нужно реле защиты от сухого хода для скважинного насоса?», А потом рассмотрим, как оно работает и как это реле подключается.
Сухой ход насоса — это состояние, при котором насос работает на холостом ходу без воды. В таком состоянии насос быстро перегревается и может выйти из строя в считанные минуты. Для обеспечения безопасной работы насоса было изобретено реле защиты от сухого хода.
Давайте кратко рассмотрим, к чему может привести сухой ход насоса:
- При неправильном выборе мощности насоса — например, выбран насос с большой производительностью, который откачивает всю воду из колодца.
- Когда уровень воды в колодце естественным образом падает.
- Утечка в водопроводной трубе.
Принцип работы реле сухого хода
Теперь давайте посмотрим, как работает реле сухого хода. Если разобрать реле, то под крышкой мы увидим: предохранительную кнопку, группу нормально разомкнутых контактов для отключения насоса и две пружины для регулирования давления отключения.
Когда вода исчезает в водопроводе, в водопроводе резко падает давление. В этот момент реле под действием пружины размыкает контактную группу, которая в свою очередь перекрывает подачу электрического тока к насосу.
Снова включите реле, нажав кнопку безопасности. Контакты замыкаются, тем самым собирая цепь включения насоса, создающую в системе необходимое давление, находящееся в пределах 1 — 1,5 атмосферы.При этом давлении в системе контакты реле сухого хода будут постоянно замкнуты.
Реле регулировки
На заводе реле сухого хода настроено на давление 0,5 — 0,8 атм. При таком давлении контакты размыкаются и выключают насос.
Рассмотрим процесс регулировки давления отключения на примере реле LP / 3. Для этого нужно проделать ряд операций:
- Отключить питание насоса.
- Открыть защитную крышку реле.
- Оберните гайку по часовой стрелке на маленькой пружине, увеличивая тем самым давление первоначального зацепления.
- На большой пружине, зажимая гайку по часовой стрелке, мы увеличим давление, чтобы выключить насос.
- После настройки реле нам необходимо определить давление отключения: для этого необходимо провести анализ воды в системе, например открыть кран в раковине, так как водопровод пуст, давление воды будет снижаться. С помощью манометра отследите, при каком давлении размыкаются контакты реле.Должен произойти щелчок, и предохранительная кнопка выйдет из корпуса.
Такими простыми манипуляциями мы можем установить необходимое нам давление отключения.
Как подключить реле сухого хода
Реле защиты от сухого хода монтируется в системе водоснабжения через так называемую пятиклемму, это штуцер с пятью соединительными выводами:
- Водоснабжение в систему
- Выход к аккумулятору
- Выход манометра
- Выход для подключения реле сухого хода
- Выход воды в систему.
Это хорошо видно на следующем рисунке:
Частая причина выхода из строя погружного и наземного насосного оборудования — простой. Вне зависимости от материала изготовления при отсутствии воды в агрегате детали деформируются, двигатель перегревается.
Поломка из-за сухого хода не устраняется в связи с гарантийным сроком, так как в паспорте к насосу всегда указывается недопустимость холостого хода. Ремонт таких корпусов влечет за собой дополнительные финансовые затраты.
1 Что такое сухой ход?
Сухой ход — это процесс работы разгрузочного оборудования при отсутствии или недостаточном потоке воды, которая служит смазочным и охлаждающим материалом для деталей.
При отсутствии воды происходит деформация и перегрев деталей и, как следствие, сгорание двигателя. Из-за сгорания двигателя выходит из строя оборудование.
1.1 В каких ситуациях происходит холостой ход?
В процессе эксплуатации не всегда можно отследить работу помпы.Поэтому вам следует знать о наиболее распространенных случаях возникновения проблемы:
- при откачке воды из бака. Когда бак пуст, агрегат продолжает работать всухую. При выполнении таких работ необходимо контролировать процесс и выключать прибор, не дожидаясь, пока резервуар опустеет;
- транспортировка воды из скважин. При использовании насоса с высокой производительностью летом. Летом, когда в колодцах нет дождя, уровень воды падает, значит, воды не хватает.При низком уровне воды насос будет работать всухую;
- Работа аппарата повышения давления в трубопроводе. На городской магистрали многоэтажных домов из-за отсутствия давления насосы простаивают.
Сухой ход можно предотвратить с помощью специальных устройств.
2 Устройства защиты насосных агрегатов
Есть несколько устройств защиты от холостого хода:
2.1 В каких случаях я могу отказаться от использования датчиков?
В таких случаях запрещается использовать насосы с сухим ходом:
- осуществлять постоянный контроль оборудования для быстрого отключения при отсутствии протока воды;
- лицо, контролирующее работу насоса, знает нюансы, конструктивные особенности и принцип работы насосов;
- наличие большого количества воды в колодце или колодце;
- неисчерпаемый источник воды в откачиваемом резервуаре.
В зависимости от условий эксплуатации и типа оборудования устанавливается тип защиты, соответствующий рабочим параметрам.
2.2 Как подключить реле сухого хода к помпе (видео)
В списке причин, приводящих к поломке насоса, так называемый сухой ход занимает первое место. Речь идет о временном промежутке, когда по разным причинам вода перестает поступать в насос, а устройство продолжает работать. Понимая серьезность проблемы, инженеры придумали ряд технических приемов, позволяющих уберечь агрегат от неприятной ситуации.
Как защищен насос от работы всухую?
Эффективным способом защиты насоса от работы всухую может быть подключение к системе LPZ, то есть реле давления, аналогичное тому, что используется в насосных станциях, но работающее с минимальным давлением. Устройство контролирует давление в системе и, как только оно упадет ниже уровня 0,3 атмосферы, это сигнал на отключение насоса. Насос в этом случае не возобновит работу самостоятельно. Оператор должен будет включить его, нажав кнопку или потянув за рычаг на установленной защите.
Насос также можно защитить от работы всухую, контролируя расход. Эта система построена по принципу: есть воздуховод — насос работает, воздуховода нет, значит нет воды, поэтому насос отключится. В продаже можно найти различные устройства для автоматического управления воздуховодом, но наиболее используемым является устройство российских разработчиков — контроллер Pampela. Примечательно, что машина способна определенное время справляться с поставленными задачами без вмешательства человека.Pampela автоматически начнет определять, появилась ли вода в системе. Обнаружив воду, машина запустит насос. Если этого не произойдет в сроки, указанные производителем, то без оператора не обойтись.
Самая эффективная защита для скважинных моделей — защита от сухого хода с помощью электродов. Их опускают в колодец с помощью насоса, находящегося на определенном расстоянии друг от друга. Принцип работы прост: в колодце есть вода, значит, между электродами есть контакт и система работает исправно.Обрыв цепи сигнализирует об отсутствии воды, что приведет к немедленному отключению насоса, который включится, как только появится вода, и снова замкнет контур. Этот способ хорошо себя зарекомендовал, но есть один недостаток — дороговизна необходимой автоматики, специальных электродов и кабеля, сертифицированного для питьевой воды.
Конечно, не стоит пренебрегать простейшими средствами защиты насоса от сухого хода. Это поплавковый выключатель. Насос с «поплавком» погружается в воду и, как только вода переходит установленный в настройках предел, насос выключается.В продаже можно найти поплавковые выключатели, работающие на слив или заливку, а также модели с универсальным подключением.
Mivan Technologies
Технические характеристики изделия:
Состояние: Совершенно новый неиспользованный, неповрежденный предмет, который полностью исправен и функционирует должным образом.
Гарантия: 1 год от производителя.
Гарантийное обслуживание: ремонт или замена.
В упаковке:
1 цифровой стартер.
Описание продукта:
Конструкция на базе микроконтроллера
Цифровой вольтметр и амперметрпредназначены для измерения напряжения системы и тока нагрузки соответственно.
Защита от перегрузки,
Токовая защита от сухого хода,
Регулируемая перегрузка.
Регулируемый ток сухого хода.
Цифровой пускатель для однофазных устройств и двигателей
защита от высокого напряжения, отключение при высоком напряжении 280 В перем. Тока
защита от низкого напряжения, защита от низкого напряжения 150 VSC
Защита от короткого замыкания
защита от перегрузки
Регулируемая перегрузка от 4 А до 20 А
Кнопка RESET предназначена для сброса устройства
индикация высокого напряжения
индикация низкого напряжения
индикация перегрузки
Индикация сухого тока
индикация неисправности на дисплее
Имеется индикация мощности
Входное напряжение: от 220 до 270 В переменного тока
Выходное напряжение: от 220 до 270 В переменного тока
Номинал реле: 40 А
Высококачественный АБС-пластик.прилагается.
Кнопка пуска и останова для пуска и останова двигателя
Рабочий :
Он работает всухую по току. Если двигатель работает без воды, он потребляет меньший ампер (ток), чем фактический. поэтому, когда ток двигателя ниже фактического, он останавливает двигатель и защищает двигатель от работы всухую.
Применение: подходит для однофазного двигателя, также подходит для всех однофазных устройств, таких как вентилятор, компьютер, кондиционер, стиральная машина и т. Д.
Предлагаемый нами контроллер изготовлен нашими ловкими профессионалами с использованием проверенных на качество компонентов и современных технологий. Мы убедительно просим покупателей связаться с нами, если возникнут какие-либо проблемы. мы поможем решить все ваши вопросы. При упаковке предпринимаются все меры, чтобы товар благополучно добрался до покупателя и не поврежден.
Защита насосов от работы всухую с помощью LSIS
. Проблема: Отказ насоса и потеря уплотнения из-за работы всухую…Распространенная и потенциально дорогостоящая проблема, с которой сталкиваются многие операторы насосов, — как избежать работы всухую.В любом приложении, где используются насосы с постоянным или переменным крутящим моментом для распределения жидкости, то есть смесители, измельчители, осветлители, химическая обработка или производство, распределение сточных вод или даже водяные насосы для больших зданий, поддержание уровня жидкости имеет первостепенное значение для функциональности оборудования.
Предназначен для работы с жидкостью, действующей как охлаждающая жидкость, и как смазка, при работе всухую можно быстро столкнуться с тремя потенциальными проблемами.
1) Рабочее колесо плавится вдоль вала, в результате чего рабочее колесо заедает на валу.
Если крыльчатка заклинивает, она останавливается и не вращается. Чтобы исправить это, насос следует разобрать и использовать сверло для очистки отверстия рабочего колеса.
2) Возможно повреждение задней части корпуса.
Другой потенциальной неисправностью может быть отверстие в задней части корпуса, через которое жидкость может вытекать.Или же выступ заднего корпуса, фиксирующий вал насоса, может деформироваться, что позволит валу двигаться, а не оставаться в неподвижном состоянии.
Это приведет к повреждению крыльчатки и может привести к поломке вала из-за того, что крыльчатка отскакивает от него. Если насос изготовлен из нержавеющей стали, маловероятно, что в нем появятся отверстия, а втулка рабочего колеса, скорее всего, заедет за вал.
3) Работа всухую может также повредить уплотнения, вызывая их возгорание и выход из строя.
Время, необходимое насосу для повреждения из-за работы всухую, зависит от многих переменных, включая размер насоса, тип жидкости, используемой в насосе, и размер отверстия, но может легко составить всего 20-30 секунд, чтобы вызвать необратимые повреждения. система.Человеческая ошибка — распространенная причина многих отказов работы насосов всухую; остается ли насос без присмотра после завершения разгрузки или неправильно заливать трубопроводную систему перед запуском.Эти потенциальные ошибки, в дополнение к общему износу, могут сделать работу всухую очень дорогостоящей проблемой, требующей значительных затрат производства на время простоя и замену оборудования.
Решение: Превентивное обслуживание по сравнению с реактивным за счет использования улучшенных контрольно-измерительных приборов для лучшего мониторинга и управления уровнями жидкости, найма и / или обучения персонала для тщательного мониторинга оборудования или внедрения другой насосной системы, которая менее чувствительна к условиям работы всухую.
Хотя более качественное обучение операторов управлению насосной системой может показаться жизнеспособным вариантом, некоторые насосы не могут контролироваться персоналом из-за факторов окружающей среды.
Многие фабрики внедрили график прогнозирующего или профилактического обслуживания, который снижает некоторые потенциальные риски отказов, но сбои все еще могут произойти в любое время. Альтернативно, переключение на менее чувствительную насосную систему, в которой используются механические уплотнения с внешним охлаждением / смазкой, является вариантом, но это не всегда может быть практичным в определенных приложениях с особыми требованиями.«Центробежные насосы имеют заданное окно рабочих характеристик, выход за пределы этого окна или слишком большое перемещение внутри него может создавать напряжения, которые могут привести к повреждению насоса» (McIntyer, Pumps & Systems).С учетом множества факторов, которые могут ухудшить насосное оборудование во время работы, можно надеяться на лучшее, но планировать худшее, чтобы свести к минимуму потенциальный отказ.
Вот здесь-то и вступают в игру контрольно-измерительные приборы, прежде всего для определения фактической рабочей нагрузки двигателя при подключении к насосу.Обычно для этого требуется установка датчика для контроля уровня жидкости, потребления энергии или давления в системе. Один из методов определения падения давления в насосе — это контролировать потребляемую мощность (киловатт или лошадиные силы).
Поскольку насосы и вентиляторы являются нагрузками с переменным крутящим моментом, потребляемая мощность будет зависеть от частоты (скорости) (LS Electric, h200 Underload Detection).Преимущество определения мощности в лошадиных силах при перегрузке по току заключается в том, что мощность линейна и будет поддерживать постоянную чувствительность как при низких, так и при высоких нагрузках.
К счастью, компания LS Electric разработала встроенное решение, которое позволяет обнаруживать «Недогрузку», то есть защиту от сухого насоса. Включенная опция программирования проста в реализации и позволяет вам контролировать выходную частоту насоса и выходной ток или мощность.Поскольку мы применяем это к нагрузкам с переменным крутящим моментом, для частотно-регулируемого привода важно знать, какой ток или уровень мощности следует ожидать при данной скорости. Если этот уровень низкий и выходит за пределы диапазона пропускной способности при пониженной нагрузке в течение определенного времени, произойдет отключение или предупреждение при пониженной нагрузке.
Как вы можете видеть, если на графике «Работа под нагрузкой», защита h200 от недогрузки может быть использована для отключения частотно-регулируемого привода и защиты насоса, если он обнаруживает изменение в потребляемой мощности / токе.Эту же функцию можно использовать для вентиляторов в качестве обнаружения обрыва ремня. h200 Настройка программирования «Последовательность под нагрузкой»- Настройка обнаружения под нагрузкой интуитивно понятна и проста. Следуйте приведенным ниже инструкциям в качестве руководства.
- Включите предупреждение UL, установив PRT25 = Да. Предупреждение можно использовать для предупреждения о Недогрузке без отключения.
- Включите отключение UL, выбрав «Free-Run» или «Dec» в параметре PRT27.Это выбирает, как двигатель будет останавливаться при срабатывании отключения.
- Источник обнаружения отключения UL устанавливается в PRT23. Его можно установить по току или по мощности.
- Полоса обнаружения UL — это уровень, который вызывает отключение UL. Это установлено на PRT24. Обратите внимание, что это% от тока или мощности двигателя (кВт). И, наконец, настройка времени задержки. PRT26 — время задержки предупреждения. PRT28 — это время задержки отключения.
Особая благодарность Рону Вальцу за помощь и знания.
Визуальный мыслитель в цифровом спектре, или в терминах непрофессионала… .Я создаю весь визуальный контент для Marshall Wolf Automation 🙂 Имея опыт работы в области видеорекламы и производства фильмов, я работаю с отделом маркетинга MWA, чтобы наши клиенты читали наши блоги и просматривали наши продукты.
Lovato PMA50 Реле защиты насоса текущего контроля
Реле защиты насоса PMA50
Ловато PMA50.Максимальный переменный ток и минимальный cosφ, отключение с задержкой. Обрыв фазы и неправильная последовательность фаз, мгновенное отключение. 1 релейный выход с 1 переключающим контактом. Для одно- и трехфазных систем.
Реле защиты насосов Lovato PMA50 подходят для защиты промышленных цепей одно- и трехфазных систем. Реле PMA50 обеспечивает защиту цепи насосов от работы всухую за счет обнаружения недогрузки и перегрузки по току двигателя. Регулируемые параметры отключения (показаны ниже) делают PMA50 универсальным решением, которое можно легко адаптировать к потребностям конечного пользователя.
Общие характеристики:
— Реле защиты насоса от сухого хода, вспомогательный источник переменного тока.
— Контроль недогрузки и максимального тока двигателя.
— Прямое подключение до 16 А макс. Или через трансформатор тока (ТТ).
— Превосходная точность срабатывания.
— Диапазон регулирования напряжения: 80-660 В переменного тока.
— Диапазон регулирования тока: 0,1-16А.
— Сброс и включение входа согласия.
— 1 релейный выход с 1 переключающим контактом (SPDT).
— Модульный корпус по DIN 43880, 3 модуля.
— Степень защиты IEC: IP40 спереди (только при размещении в корпусе IP40 или плате управления), IP20 на клеммах.
— Корректировки:
• «Cosφ min»: минимальный порог cosφ 0,1… 0,99 (под нагрузкой / всухую).
• «I max»: Максимальный порог (перегрузки) по току 10… 100% Ie.
• «Задержка срабатывания»: время срабатывания при минимальном cosφ и максимальном токе 0,1… 10 с.
• «Время блокировки»: задержка срабатывания для внешнего входа или при включении питания 1… 60 с.
• «Авт. задержка сброса »: Время автоматического сброса ВЫКЛ — 100мин.
• «Режим»:
Номинальный ток 5 или 16А.
Одно- или трехфазное.
Внешний сброс Вкл. Или Выкл.
| Код заказа | Номинальный ток Ie | Напряжение вспомогательного источника питания | Масса (кг) | |||
| PMA50A240 | 5 или 16A | 220-240 В переменного тока | 0.251 | |||
| PMA50A415 | 5 или 16A | 380-415VAC | 0,251 | |||
| PMA50A480 | 5 или 16A | 440–480 В переменного тока | 0,251 | |||
(дополнительную информацию см. В прикрепленных PDF-файлах)
| Введение PUMPPRO — это датчик тока обратной последовательности SPP с однофазной защитой, защитой от перегрузки (перегрузки по току) и сухого хода (под током).Настройка перегрузки должна быть установлена в соответствии с номинальным током насоса, а настройка «Сухой ход» должна соответствовать току холостого хода насоса. PUMPPRO предлагает защиту от сухого хода без использования дополнительных приспособлений. | |||||
| |||||
| Системное напряжение | 415 В +/- 20%, 3, 50 Гц. | ||||
| Вспомогательное оборудование | 415 В / 230/110 В переменного тока, 50 Гц. | ||||
| Номинальные параметры выходного контакта Настройка срабатывания | 1 переключающий контакт без потенциала, 6 А резистивный при 230 В или 1 А при 415 В при 0.5 П.Ф. | ||||
| Несимметричный | 50% от номинального максимального тока. | ||||
| Сухой ход (под током) | Переменная в пределах 50-75% при установленном токе перегрузки | ||||
| Перегрузка | 120% от тока полной нагрузки для регулируемого потенциометра, предусмотренного на устройстве. | ||||
| Задержка срабатывания | 1 амп.при 415 В. при 0,5ПФ. | ||||
| Для однофазного, обратного фазирования | от 4 до 7 секунд | ||||
| Пробный прогон | 15-18 секунд | ||||
| Для перегрузки | : | В соответствии с характеристиками обратнозависимого времени (стандарт 2 с и 6/10 с по запросу) | |||
| Сброс | : | Авто / Ручной / Дистанционный для каждого SPP, выбора O / L и пробного прогона | |||
| Потребляемая мощность | : | 3 ВА | |||
| Рекомендуемое подключение | : | 1.0 Кв. Мм | |||
| Тест высокого напряжения | : | 2 кВ переменного тока, 50 Гц в течение 1 минуты между монтажной пластиной и любой клеммой. | |||
Что пытается сказать реле защиты двигателя насоса
Изображение 1. Интеллектуальное реле защиты двигателя, которое может связываться со смартфоном техника через соединение Bluetooth. Соединение Bluetooth не только позволяет пользователю просматривать важную информацию о неисправностях, но также позволяет в режиме реального времени проводить диагностику оборудования под напряжением, при этом пользователь находится в безопасном месте за пределами электрического шкафа.Все изображения любезно предоставлены Littelfuse
Все больше и больше двигателей насосов защищаются интеллектуальными реле защиты двигателя. Эти микропроцессорные устройства обещают значительно ускорить поиск и устранение неисправностей и минимизировать время простоя. Реле защиты двигателя могут обнаруживать проблемы с двигателями насосов, насосами, проводкой, управлением или системами питания. Они не только предотвратят повреждение насосного оборудования, но также дадут четкое представление о характере проблемы. Эти реле могут отображать информацию на встроенном экране или предоставлять эту информацию о неисправности специалисту по ремонту через Интернет вещей, локальную сеть или даже беспроводное соединение со смартфоном.Но что означают разные коды неисправностей? И зная, что означает код ошибки, что должен сделать технический специалист для решения проблемы?
В этой статье объясняется, что измеряет интеллектуальное реле защиты двигателя и что означают его различные выходы и сигналы тревоги в контексте реального оборудования.
Варенье
Заклинивание — это, по сути, крайняя перегрузка. Фактически, что-то помешало двигателю вращаться, и он быстро перегреется и выйдет из строя, если сразу не отключить питание.Реле защиты двигателя быстро сработает, чтобы предотвратить эти опасные ситуации. Реле также должно быть достаточно интеллектуальным, чтобы знать, когда двигатель запускается нормально, чтобы временно отключить защиту от заклинивания. Для разгона более крупных двигателей может потребоваться несколько секунд, и эти условия необходимо четко отличать от состояния заклинивания.
Тепловая перегрузка
Термическая перегрузка представляет собой физический перегрев двигателя. Это можно определить с помощью датчиков температуры, встроенных в обмотки двигателя.Эти датчики обычно представляют собой термисторы с положительным температурным коэффициентом или резистивные датчики температуры. Эти устройства производят прямые тепловые измерения двигателя и обеспечивают дополнительную защиту, которую невозможно определить только электрическими измерениями. Проблемы, которые могут быть обнаружены термодатчиками, включают высокую температуру окружающей среды, потерю охлаждения двигателя из-за поврежденных вентиляторов или мусора или слишком частый запуск двигателя. Кроме того, эти датчики позволяют контролировать двигатели, чтобы обеспечить адекватные периоды охлаждения перед повторным запуском после нормальной работы или неисправностей.
Перегрузка по току «перегрузка»
Перегрузка по току — это состояние, при котором ток, протекающий к двигателю, превышает его максимально безопасную силу тока. Реле перегрузки необходимы для безопасной работы трехфазных двигателей. Они следуют обратным кривым срабатывания (например, класс 5, класс 10 и т. Д.), Которые срабатывают быстро, если ток двигателя значительно превышает безопасные рабочие пределы, или могут позволить несколько минут работы, если токи немного превышают пределы. Реле защиты двигателя может использовать эти токи для оценки тепловой работы двигателя.Он представляет это путем расчета тепловой мощности двигателя. Холодный двигатель, который не работал, имеет 100-процентную тепловую мощность; Двигатель, который отключился из-за перегрузки по току, имеет нулевую тепловую мощность.
Расчет тепловой мощности предназначен для создания условий отключения до того, как двигатель действительно достигнет небезопасных температур. Это происходит из-за отставания в повышении температуры от тепловой массы двигателя. Условия перегрузки по току могут быть вызваны проблемными условиями, включая нагрузки, превышающие конструкцию двигателя, неисправные подшипники, мусор в насосах, который создает сопротивление крыльчатки, включая «заблокированный ротор» или высокое / низкое напряжение.
Пониженный ток / недогрузка
Пониженный ток / недогрузка представляет собой состояние, при котором ток или мощность, потребляемая двигателем, меньше ожидаемого. Хотя нагрузка ниже ожидаемой не может повредить двигатель, в большинстве случаев важно отключить оборудование, работающее с непреднамеренной недогрузкой. Очевидные проблемы, вызывающие это состояние, — это отказ приводной муфты или ремней между двигателем и насосом. Еще одно менее очевидное условие, которое может быть обнаружено реле, — это потеря или уменьшение подачи насоса.Если всасывание насоса было частично или полностью ограничено, или клапан был неправильно закрыт на нагнетательной стороне насоса, уменьшенные потоки могут быть обнаружены по падению тока / мощности двигателя.
Некоторые специальные насосы показывают только небольшое изменение тока двигателя, вызванное потерей всасываемой жидкости, но с этим происходит гораздо большее изменение коэффициента мощности для этого состояния. Можно настроить интеллектуальное реле защиты двигателя, чтобы обнаруживать изменение мощности, вызванное потерей нагрузки.
Другой пример — погружной насос, который время от времени обычно работает всухую.Тщательная настройка задержки перезапуска при недогрузке на реле управления двигателем может позволить скважине восстановиться и вернуться к нормальной работе без необходимости выключать все или перезапускать систему.
Рис. 1. Работа двигателя при напряжении выше или ниже нормального увеличивает потребление тока, потенциально сокращая срок службы двигателя.
Повышенное напряжение
Двигатель разработан для работы с одним напряжением, как показано на рисунке 1. Напряжение, превышающее номинальное напряжение двигателя, может увеличить потребляемый ток, что приведет к перегреву и сокращению срока службы двигателя.Пусковой крутящий момент и ток будут больше нормальных, что может вызвать проблемы с соответствующим механическим оборудованием. Однако после запуска насос потенциально может отключиться от перегрузки по току или вызвать ненужный нагрев, который сократит срок службы двигателя.
Пониженное напряжение
Пониженное напряжение оказывает большое влияние на двигатель. Запуск двигателя с напряжением ниже номинального снижает пусковой ток и пусковой крутящий момент, потенциально увеличивая время достижения нормальной рабочей скорости.Однако ток полной нагрузки увеличивается при падении напряжения, что может привести к перегреву и сокращению срока службы двигателя. Плохо регулируемая первичная система электроснабжения может вызывать периодические понижения и перенапряжения.
Несимметрия напряжения / тока
Если одна фаза, питающая двигатель, имеет меньшее напряжение, чем две другие (часто из-за плохо распределенных однофазных нагрузок в одной и той же энергосистеме), одна или несколько обмоток двигателя будут испытывать чрезмерный ток и перегрев, что приведет к ухудшению изоляции обмотки. и сокращение срока службы двигателя.Степень дисбаланса, которую может выдержать двигатель, зависит от конкретного двигателя и от того, насколько сильно он нагружен. Защитное реле может быть настроено для игнорирования небольших дисбалансов и срабатывания более крупных. Для исправления может потребоваться перераспределение однофазных нагрузок.
Обрыв фазы (обрыв фазы)
Потеря мощности одной фазы трехфазного двигателя обычно описывается как «однофазная». Это состояние вызывает чрезмерную перегрузку по току в оставшихся обмотках двигателя и требует немедленных действий для предотвращения повреждения двигателя.Штормовое повреждение силовых проводов является основным источником однофазных состояний. Другие источники потери фазы включают открытый предохранитель, поврежденный контакт в контакторе или незакрепленную заделку проводника.
Смена фаз
Большинство трехфазного оборудования предназначено для вращения в одном направлении. Насосы — хорошие примеры. Рабочее колесо, которое вращается в неправильном направлении, не будет выполнять полезной работы и может повредить оборудование, если оставить его в таком состоянии. Направление вращения двигателя связано с чередованием фаз в энергосистеме.Это вращение можно изменить, просто переключив порядок двух из трех силовых проводов, подключенных к оборудованию. Реле защиты двигателя обеспечивают защиту от перефазировки, помогая при правильной установке оборудования, а также обнаруживают и защищают двигатели в случае изменения в энергосистеме. Это может произойти при замене трансформатора или другой проводки перед шкафом управления двигателем.
Таблица 1. Причины и действия по устранению неисправностей насоса
Замыкание на землю
Прямое замыкание на массу является очевидной неисправностью и немедленно срабатывает предохранитель или автоматический выключатель.Другое состояние — низкоуровневое замыкание на землю. Для этого требуется защитное устройство, способное обнаруживать токи более низкого уровня и отключать оборудование до того, как возникнет более серьезное состояние. Когда ток начинает течь на землю на низких уровнях, возможно, из-за ухудшения изоляции двигателя, загрязнения или влажности, тока часто недостаточно для размыкания предохранителя или прерывателя. Если оставить его незамеченным, этот низкоуровневый ток заземления будет продолжать увеличиваться и в конечном итоге серьезно повредит двигатель.Реле защиты двигателя может быть запрограммировано на обнаружение такого тока короткого замыкания низкого уровня и отключение, предотвращая обширное повреждение. Коррекция может быть такой же простой, как отключение питания и сушка двигателя, или может потребоваться более дорогое решение, включая снятие двигателя для перемотки.
В некоторых электрических системах используется заземление с высоким сопротивлением, которое ограничивает ток короткого замыкания, если одна фаза напрямую замкнута на землю. Это позволяет системам «подавать сигнал тревоги» и продолжать работу до тех пор, пока операторы не определят запланированное время обслуживания.
Сводка
Современное реле защиты двигателя может предотвратить повреждение из-за множества проблем. Работа технического специалиста состоит в том, чтобы знать значения различных кодов ошибок реле, чтобы знать, как определить проблему и какие шаги предпринять для ее устранения.
Кип Ларсон (Kip Larson) — директор по технологиям производства электрических устройств подразделения защитных реле Littelfuse. Он имеет более чем 20-летний опыт разработки и применения промышленной электроники.
Защита насоса от сухого хода
Крепление
Подключение выполняется к съемным клеммным колодкам на задней панели устройства. Есть три способа крепления:
- На двери или на дорожке качения — используйте шаблон для вырезов
- Крепление на панель — используйте шаблон + дополнительный комплект лицевой панели (бесплатно)
- На стене — на стандартной наружной распределительной коробке + дополнительный адаптер розеточной коробки (бесплатно)
Напряжение
120 В переменного тока берется с двух фаз.Если в пускателе двигателя уже есть управляющий трансформатор на 120 В со свободной мощностью 10 ВА, его можно использовать. В противном случае установите отдельный трансформатор. Ничего страшного, если вторичная обмотка заземлена. ОБЯЗАТЕЛЬНО ЗАМЕТИТЕ, КАКИЕ ДВЕ ФАЗЫ ПОСТАВЛЯЮТ ТРАНСФОРМАТОР.
В трехфазной системе 120/208 В напряжение 120 В ДОЛЖНО поступать от трансформатора, подключенного к двум фазам. Напряжение 120 В между фазой и землей использовать нельзя.
Текущий
Текущий сигнал берется из фазы REMAINING.Этот текущий образец проходит через тороид дальномера. ОЧЕНЬ ВАЖНО, чтобы сигнал тока поступал от фазы, НЕ питающей управляющий трансформатор 120 В. Будьте особенно осторожны, если машина имеет реверсивные пускатели или многоскоростные обмотки. Если используется неправильная фаза, система управления будет либо:
- Назад
- Уменьшили чувствительность
Пропускная способность при 460 В
У дальномера Toroid есть шесть вариантов размера двигателя.Выберите тот, который равен или больше вашего мотора. Это оставит некоторый запас.
- Для двигателей менее 5 л.с. (460 В) сделайте дополнительные обороты.
