Схема камчатского дымогенератора – как сделать самодельный для коптильни своими руками

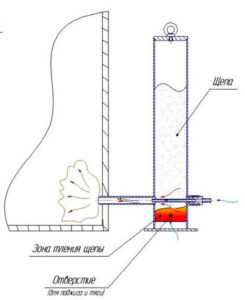

Чертёж дымогенератора для холодного копчения

Дымогенератор — устройство, характерное для коптильни холодного копчения. При горячем копчении дым обычно образуется прямо в коптильной камере, поэтому отдельного аппарата для производства дыма не требуется. Для холодной же коптилки важно, чтобы, во-первых, дым поступал к продуктам уже охлаждённым до комнатной температуры, а во-вторых, чтобы процесс протекал автономно в течение длительного времени, не требуя присмотра. Чертёж дымогенератора для бытового применения, а также краткое описание его сборки можно найти ниже в этой статье.

Варианты копчения пищи

Основных способов копчения известно два — холодный и горячий. Под эти способы и разрабатываются конструкции коптильных установок. У обоих методов есть свои собственные преимущества и недостатки, поэтому сказать наверняка, какой из способов лучше, весьма затруднительно.

Например, при горячем копчении температура, как правило, находится в диапазоне от 50 до 120 градусов, а основным достоинством является быстрота приготовления. Но, вместе с тем, такую обработку нельзя назвать «бережной», так как высокая температура способна разрушить большинство полезных витаминов и микроэлементов, которые содержатся в продуктах.

Холодное копчение, напротив, позволяет приготовить пищу более щадящим способом, сохраняя полезные вещества, в отличие от горячего копчения. Температура дыма, при которой происходит холодное копчение, составляет от 20 до 35 градусов, но зато и время на приготовление пищи потребуется не 2-3 часа, а от одного до трёх суток. Столь долгий период обработки позволяет продуктам дольше сохранять свою свежесть и быть пригодными к употреблению еще 3-5 недель после копчения. Поэтому люди, которые хотят приготовить продукты сразу на долгий промежуток времени, выбирают метод холодного копчения, и для этого подойдёт самодельная коптильня с дымогенератором.

Рекомендуем простой дешёвый дымогенератор для домашней коптильни. В комплекте компрессор с эжектором. Объём камеры от 500 грамм опилок. Доставка по России. Все способы оплаты.

Что такое дымогенератор?

В любой коптильне должен находиться отсек, в который кладутся дрова или щепа, дым от которых и воздействует на коптящийся продукт. Но проблема в том, что холодное копчение, как было сказано выше, может длиться два – три дня, что значительно усложняет жизнь, так как нужно постоянно поддерживать нужную температуру, не допуская перегрева или наоборот, недостатка тепла. Для этих целей, люди и придумали такую конструкцию, как дымогенератор для коптильни.

Генератор дыма для холодного копчения – это устройство, которое производит достаточное количество дыма, необходимое для поддержания процесса копчения, а также передаёт этот дым в коптильный шкаф.

Эскизы или чертежи дымогенератора легко найти в Интернете. Несмотря на кажущуюся сложность, при наличии определенной сноровки, простых подручных материалов и советов домашних мастеров, аппарат можно изготовить самостоятельно. Главное его преимущество состоит в том, что он может работать в автоматическом режиме и не требует постоянного наблюдения.

Устройство дымогенератора несложно. Главный источник дыма в нём – это стружка, опилки или щепа, которые находятся внутри генератора и медленно тлеют. Особенности выбора опилок можно рассматривать отдельно, однако необходимо обратить внимание на важную тонкость – не использовать опилки хвойных пород деревьев. Для копчения, как правило, применяются исключительно лиственные породы дерева, а также допускаются фруктовые щепки.

Главная задача мастера – собрать все части корпуса генератора таким образом, чтобы обеспечить равномерную подачу дыма в коптильный шкаф.

Конструкция

Для того, чтобы сделать дымогенератор для холодного копчения своими руками, потребуется следующие элементы:

• Отрезок металлической трубы. Труба может быть круглой или квадратной, диаметром приблизительно 100-140 мм. Труба будет основой устройства — камерой, в которой и будет происходить образование и движение дыма.
• Трубки меньшего диаметра для изготовления эжектора. Устройство эжектора видно на рисунках.
• Пружина, которая будет располагаться внутри камеры. Она нужна только для того, чтобы дым из нижних слоёв опилок мог легко подниматься вверх.
• Компрессор, который будет подавать воздух в эжектор.
• Термометр. С помощью термометра можно будет определять температуру внутри дымогенератора, чтобы избежать возможности остывания или перегрева емкости, в которой образуется дым.

Если говорить вкратце, то принцип работы любого дымогенератора сводится к простой схеме:

1. Камера дымогенератора нагревается снизу внешним источником тепла, или опилки сами в нём тлеют.
2. Опилки выделяют коптильный дым.
3. Дым поднимается вверх и с помощью эжектора уходит в дымоход, откуда затем направляется по трубке в коптильную камеру.

Таким образом, процесс дымообразования полностью автоматизирован и никакого вмешательства человека не требует.

По большому счету, все эти комплектующие можно купить в любом строительном или хозяйственном магазине. Еще для соединения частей дымогенератора понадобятся такие строительные инструменты, как болгарка и сварочный аппарат, но это всё можно у кого-нибудь одолжить на время.

Компрессор

Часто люди, которые собрались соорудить дымогенератор, задаются вопросом «как сделать компрессор». На деле, все оказывается просто — как компрессор дымогенератора может работать обычный кулер от компьютера. Он приклеивается изнутри к обрезку пластиковой бутылки, а на горлышко бутылки надевается шланг, который идёт к дымогенератору. Такое устройство вполне может работать, правда, выглядит непрезентабельно.

Можно также использовать компрессор для аквариума, многие так и делают. Можно обойтись и совсем без компрессора, и дымогенератор тоже будет работать, но, правда, не столь эффективно. Воздух в дымогенератор будет поступать «самотёком», и природной тяги будет недостаточно. Впоследствии это приведет к тому, что копчение затянется на гораздо более долгий срок, а результат окажется не таким, какой ожидался. Именно поэтому лучше потратить немного времени и средств, но установить в дымогенератор самый простой компрессор.

Сборка

Как было сказано выше, основными составляющими дымогенератора являются: камера (отрезок трубы), дымоход, заслонки и компрессор. Теперь остается вопрос, как собрать все это воедино. Обо всём будет рассказано по порядку.

Для начала нужно соорудить камеру. Обычно в высоту дымогенератор достигает 70-80 сантиметров. Сверху у него должна быть съёмная крышка, чтобы внутрь устройства был доступ — для засыпки свежих опилок и для очистки. Снизу же необходимо предусмотреть ёмкость для сбора золы.

В самых простых вариантах дымогенератора опилки насыпаются прямо на дно, которое приваривается к нижнему краю трубы наглухо. Никакого зольника в этом случае нет, а для очистки дымогенератора его просто переворачивают и вытряхивают.

В более аккуратных конструкциях опилки насыпаются на решётку, которая закрепляется на некотором расстоянии от дна. Образующаяся в процессе тления зола просыпается сквозь решётку вниз. В таких устройствах часто дно делают съёмным — например, в виде стакана, диаметр которого немного больше диаметра ёмкости, в которой находятся опилки. То есть стакан просто надевается снизу на дымогенератор и фиксируется на нём болтами. Можно также оборудовать камеру зольника открывающейся заслонкой, вроде печной дверцы. Для очистки от золы это наиболее трудоёмкий вариант.

В любом из вариантов в нижней части дымогенератора нужно просверлить отверстие диаметром 5-6 миллиметров для доступа воздуха. Больше не нужно, иначе опилки внутри могут просто загореться, а они должны только тлеть, давая дым.

В верхней части камеры, примерно на 7-9 см ниже верхнего края трубы будет находиться дымоход. Как видно на чертеже, трубка дымоотвода крепится к отверстию в стенке генератора; её длина может быть 7-8 сантиметров, чтобы на неё было удобно надевать длинную пластиковую трубку, которая уходит к коптильне. Но вообще говоря, в стационарных вариантах дымогенератор крепится прямо к стене коптильни, и трубка дымохода непосредственно входит в коптильную камеру.

Теперь нужно собрать эжектор. Это устройство, которое высасывает дым из дымогенератора и направляет его в дымоход. Его конструкция понятна из рисунков. Тонкая трубка, в которую подаётся давление из компрессора, входит на несколько сантиметров в более широкую трубу дымохода. За счёт движения воздуха появляется небольшое разрежение, и дым из камеры дымогенератора уходит в дымоход.

Работа

Теперь, когда все основные детали соединены и надежно закреплены, осталось только собрать дымогенератор, чтобы проверить его в работе:

1. Внутрь дымогенератора кладутся щепки, вес которых составляет примерно 700-800 граммов. Как было неоднократно сказано, в качестве опилок должны использоваться преимущественно лиственные или фруктовые деревья, но никак не хвойные.
2. Крышка плотно закрывается и аппарат устанавливается на своё место на стенке коптильни. Или, если у вас отдельностоящая конструкция, к дымоходу присоединяется шланг, ведущий в коптильню.
3. Через боковое отверстие опилки внутри поджигаются и включается компрессор.

Эти три простых шага помогут генератору начать работать, а хозяину приготовиться к тому, чтобы получить самые вкусные копченые продукты.

Полезные советы

Все материалы, которые используются в данной статье для устройства и сборки дымогенератора, являются усредненными, то есть примерными. Допустим, если вы не нашли стальную трубу, можно использовать бидон из-под молока, старый огнетушитель, глубокую кастрюлю или любые металлические емкости, пусть даже из самых легких и мягких металлов.

То же самое относится и к размерам. На чертежах указаны примерные размеры, и вы должны соотносить их с вашим конкретным случаем. Всё будет зависеть от конструкции самой коптильни.

Ещё не забывайте, что если ваш дымогенератор соединяется с коптильней длинным шлангом, то в нём будет скапливаться конденсат. Дым выходит из устройства горячим, и охлаждается по мере движения по шлангу, поэтому из него неизбежно будет выделяться влага. Если её не удалять, то она может совсем закупорить шланг! Поэтому предусмотрите тройник на шланге, через который вода будет стекать в бутылку.

nashdymok.ru

устройство, схема, размеры в разрезе

С помощью домашней коптильни можно хранить мясные и рыбные продукты в несколько раз дольше. Кроме того, можно приготовить вкуснейшие натуральные колбасы и прочие деликатесы. Если нет возможности приобрести уже готовое устройство, то его без проблем можно сделать своими руками. Для этого не нужны никакие специальные знания и особые навыки.

Дымогенератор – что это такое

В каждой коптильне обязательно должен присутствовать отсек, в который можно поместить дрова или щепу. Дым от топлива будет воздействовать на продукты. Холодное копчение – это достаточно долгий процесс, во время которого обязательно нужно поддерживать определенную температуру. Именно поэтому и было изобретено такое устройство, как дымогенератор.

Дымогенератор – это специальное устройство, с помощью которого производится необходимое количество дыма, способное на протяжении долгого времени поддерживать процесс копчения и передавать при этом дым в коптильный шкаф.

Чертежи и схемы генераторов для самостоятельного изготовления можно без проблем отыскать в Интернете. На первый взгляд они могут показаться достаточно сложными, но если использовать подручные материалы и следовать советам специалистов, то аппарат можно легко изготовить самостоятельно. Основным преимуществом дымогенератора для холодного копчения есть то, что он работает в автоматическом режиме и за ним не нужно все время наблюдать.

Из чего состоит дымогенератор

Устройство дымогенератора очень простое. Основным источником дыма являются опилки, щепа или стружка, которые помещаются внутрь конструкции и медленно тлеют.

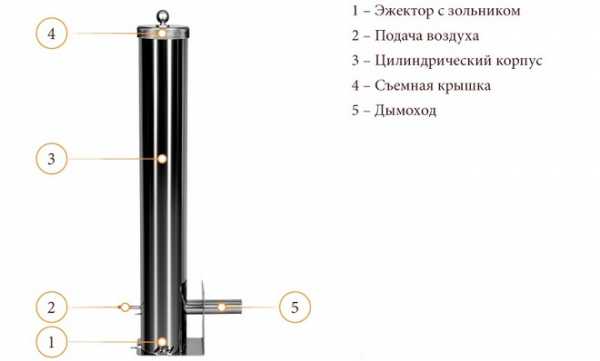

Дымогенератор состоит из следующих частей.

1. Корпус. Емкость имеет цилиндрическую или квадратную форму. Самый лучший материал для ее изготовления – это нержавеющая сталь. Но иногда можно встретить устройства, изготовленные с других металлов или сплавов. В случае самостоятельного изготовления оборудования может использовать термос или обычная труба, огнетушитель, газовый баллон и прочее.
2. Дымоход. Он прикрепляется к корпусу и именно сквозь него дымовая смесь от эжектора попадает в коптильню. Для того, чтобы элемент фиксировался надежно, его нужно приварить или же использовать резьбовое соединение.
3. Эжектор. Элемент конструкции, который обеспечивает необходимую тягу.
4. Компрессор. Позволяет регулировать подачу воздуха внутрь конструкции.

В случае самостоятельного изготовления дымогенератора, можно использовать компрессоры из обычных пластиковых бутылок или же кулер от компьютера.

Принцип работы дымогенератора

Если говорить о том, как работает дымогенератор, то все очень просто. Основным принципом работы устройства является пиролизное разложение древесины при минимальном поступлении кислорода. Если говорить более простым языком, то щепа или другое топливо нагревается внутри корпуса устройства и начинает тлеть практически без доступа воздуха.

Генераторы – это закрытые системы, которые могут отличаться друг от друга по конструкции. В заводских моделях, как правило, предусмотрены специальные переключатели, присутствует механизм дозирования опилок и контроллеры, которые отвечают за поддержание необходимой температуры.

Описание популярных дымогенераторов

Конструкция дымогенератора может отличаться в зависимости от модели. Как правило, все они имеют похожие элементы, но в некоторых устройствах могут присутствовать дополнительные детали, улучшающие подачу дыма, специальные контроллеры и переключатели.

Ханхи

Дымогенератор Ханхи оснащен десятилитровым баком для щепы, который изготавливается из нержавеющей стали. В него может поместиться 1,5 килограмма топлива, которого хватит на практически десять часов беспрерывного копчения.

Отличием от остальных моделей является то, что бак имеет раздельные отсеки. Кроме того, устройство дополнительно оборудовано зольником, который располагается непосредственно под баком для щепы. Туда будет проваливаться прогоревшее топливо.

Дачник

В дымогенераторе Дачник можно коптить самые разные продукты. Модель работает в автоматическом режиме от электрической сети. Устройство изготавливается из нержавеющей стали.

В конструкцию входит нагревательный элемент, загрузочный шкаф, две стойки, рама, поддон, отстойник, регулятор температуры, таймер подачи топлива и выключатель питания.

Опилки или щепа нагреваются на специальном нагревательном элементе, в результате чего начинает выделяться дым, с помощью которого и копятся продукты. По мере того, как сгорает топливо, подается нужное количество щепы. Все продукты сгорания попадают в отдельный отсек. За счет того, что дым равномерно и постоянно поступает в коптильную камеру, в ней поддерживается на протяжении нужного времени одинаковая температура.

В продаже можно найти несколько разных вариантов модели. Дачник, загрузка которого составляет 20 кг, Дачник – Большая семья с загрузкой до 50 кг и модель, в которой присутствует горизонтальная загрузка продуктов.

Генератор дыма Ханхи имеет смоло и влагоотделитель, который изготовлен в виде трубки, обвивающейся вокруг корпуса устройства.

В более современных вариантах, дым очищается в специальном разборном блоке, который соединяется с баком для щепы и представлен широкой трубой. Внутрь этой трубы устанавливаются специальные диски.

Еще одной отличительной чертой конструкции является то, что компрессия в ней происходит в самую последнюю очередь. За счет этого, струя дыма получается насыщенной и стабильной.

Дымка

Схема современного дымогенаратора Дымка практически не отличается от других распространенных моделей. Устройство состоит из следующих элементов.

• Цилиндрический бак с объемом 8 литров. Благодаря многочисленным исследованиям, удалось выяснить, что данная форма считается наиболее эффективной. Щепа в таком баке тлеет достаточно медленно и равномерно, не залипает. Одной загрузки хватает примерно на восемь часов копчения. Если есть необходимость готовить больше копченостей за один раз, то дополнительно можно приобрести еще один бак.
• Крышка, которая имеет удобные ручки фиксаторы и прокладку, изготовленную из пищевой резины. С ее помощью дым не будет просачиваться из бака.
• Электроподставка. Позволяет на протяжении долгого времени поддерживать одну и ту же температуру, за счет чего топливо не будет затухать.
• Компрессор. С его помощью можно регулировать необходимый объем дыма, который попадает в коптильную камеру.
• Змеевик длиной четыре метра. С его помощью можно охладить дым до нужной температуры. Кроме того, змеевик помогает конденсировать все вредные смолы и конденсат.
• Влагосмолоотделитель. Элемент необходимый для того, чтобы удалить смолы. Для этого дополнительно устанавливается сливной кран. Благодаря этому, готовые копчености не имеют горького вкуса и неприятного запаха.
• Емкость для сбора конденсата и смол.
• Термометр, с помощью которого можно контролировать температуру дыма на выходе.

Меркель стандарт

Дымогенератор Меркель стандарт имеет очень простую конструкцию.

• Каркас и дымоотвод. В каркасе происходит выработка дыма и после этого он по гибкому дымоотводу поставляется в коптильную камеру. Использоваться данная модель генератора может для самых разных коптилен.
• Крышка из дерева, с помощью которой закрывается емкость.
• Плоское дно.
• Конденсационная камера, которая имеет форму цилиндра. После того, как дым выходит из основного каркаса он попадает именно сюда. В камере происходит конденсация пара и дым, попадающий непосредственно в коптильню, становится более сухим.

Меркель стандарт дополнительно имеет в комплекте специальную зажигалку, с помощью которой намного удобнее зажигать топливо. Кроме того, в комплекте есть переходники и элементы крепежа.

Дым Дымыч

Каждая модель дымогенератора Дым Дымыч имеет в комплекте следующие детали:

• Корпус и крышку устройства;
• Колосник;
• Опорный стержень;
• Пружину, трубку для подачи воздуха в устройство и для выхода дыма;
• Силиконовый шланг;
• Воздушный компрессор;
• Гофрированный шланг, с помощью которого дым будет поступать в камеру для копчения.

Чертежи схемы самодельных дымогенераторов

Самостоятельно сделать дымогенератор совсем несложно.

Нужно только следовать инструкции и выполнять по очереди все этапы подготовки и сборки.

Размеры самодельного дымогенератора могут быть самые разные. Подбирать их нужно в зависимости от размеров коптильной камеры.

Чем больше камера, тем больше должен быть генератор, чтобы вырабатывать большее количество дыма.

Из огнетушителя

Для того, чтобы стать обладателем эффективного дымогенератора, можно использовать огнетушитель. В нем нужно срезать верхнюю часть, которая потом будет переделана под крышку. Если не отрезать рычаг, то готовое устройство будет иметь ручку. На несколько сантиметров ниже проделанного среза нужно аккуратно просверлить два отверстия, чтобы воздух мог не только поступать внутрь готовой конструкции, но и выходить. Таким способом делается дымогенератор с верхним расположением эжектора.

Главными преимуществами применения ненужного огнетушителя есть то, что он герметичный и обладает, в принципе, нужными размерами. На полной закладке такое самодельное устройство может проработать примерно 12 часов.

Из газового баллона

Чертеж дымогенератора, который используется для холодного копчения и изготавливается из баллона, чем-то напоминает печь «буржуйку». Для того, чтобы сделать конструкцию такого типа, обязательно нужно следовать подробной поэтапной инструкции.

• Баллон очищается от остатков газа. Затем кран нужно полить водой кран и отпилить его, используя для этого ручную ножовку.
• После этого стоит приварить к баллону небольшие ножки, что сделает готовый дымогенератор более устойчивым.
• Для того, чтобы вырезать дверки, используется резак или болгарка. В нижней части будет находиться дверка меньшего размера – поддувало. Верху баллона делается большая дверка. Сквозь нее внутрь конструкции нужно будет поместить колосник. Также это отверстие будет использоваться для подачи топлива в дымогенератор.
• На месте вентиля приваривается небольшой отрезок прочной трубы. Его максимальная длина не должна превышать семь сантиметров.
• Последний этап сборки устройства – это накручивание эжектора. С одной стороны к данному элементу необходимо подключить дымохода, а с другой – компрессор.

Из консервных банок

Такой минигенератор требует небольших затрат. Для того, чтобы изготовить такое устройство, нужно совсем немного времени и минимальный набор инструментов. Изначально нужно подготовить три консервные банки, две из которых будут немного побольше. В одной из больших банок прорезается или же просверливается отверстие, диаметр которого составляет 10 мм. С его помощью внутрь дымогенератора будет подаваться воздух, который нужен для стабильного тления щепы.

Две консервные банки большего размера соединяются между собой с помощью небольшой полоски оцинковки, максимальная ширина которой составляет 5 см. Достаточно обернуть вокруг стыка полоску и обернуть ее большими хомутами. Таким же образом фиксируется и меньшая банка, но важно, чтобы ее днище было вверху.

В верхней банке в днище нужно сделать еще одно отверстие, диаметр которого должен соответствовать резьбе на ½ дюйма.

В это же место крепится тройник. С одной его стороны нужно прикрутить патрубок, длина которого составляет примерно 15 сантиметров. С другой стороны крепится штуцер-елочка. Затем пропускается медная трубка. В качестве источника воздуха можно использовать компрессор от аквариума.

Схема фрикционного дымогенератора

В случае использования подобной конструкции, дым будет поступать в коптильную камеру за счет силы трения. Состоит фрикционный дымогенератор из электрического двигателя и цилиндра, изготовленного из стали, который имеет ребристую или рельефную поверхность. Также в конструкции присутствует прижимная система и узел подачи древесины, дымоходный канал и система охлаждения.

Электрический двигатель может вращаться со скоростью 40-60 оборотов в секунду. Для этого используется ременная или шестеренчатая передача. К цилиндру обязательно прижимается небольшой брусок из дерева. За счет того, что появляется сила трения, зона контакта начинает постепенно нагреваться. Древесина выделяет определенное количество дыма, который сквозь дымоходный канал попадает в камеру копчения. Для того, чтобы древесина не начала гореть, конструкция обустраивается системой охлаждения вала.

Спиральный дымогенератор

Для более быстрого охлаждения дымогенератора, можно воспользоваться не только дополнительной камерой, но еще и установить специальную вертикальную трубу, в которую встраивается винт Архимеда.

Изготовление подобной установки достаточно простое. Сделать ее можно по простой схеме, которую без проблем можно найти в Интернете и по представленной ниже инструкции.

• Охладитель собирается в самом корпусе будущего дымогенератора. В качестве корпуса подойдет труба с диаметром 10 см и длиной полметра.
• Для оси стоит подготовить трубу, диаметр которой составляет 4 см.
• Стальные кольца подойдут для витков шнека. Их наружный диаметр не должен быть более 10 см, внутренний – 4,5 см.
• Кольца разрезаются с одной стороны, а полученные витки дальше надеваются на подготовленную заранее ось.
• Совершенно все детали, которые будут использоваться в изготовлении конструкции, нужно скреплять электрической сваркой. После этого в корпус дымогенератора помещается шнек.
• Последней приваривается крышка. Дымоход нужно подсоединить с одной из сторон полученной конструкции.

Минидымогенератор походный

Если нужно закоптить свежие продукты, например, во время похода, можно воспользоваться такой простой конструкцией, как походный минидымогенератор. Его без проблем можно изготовить самостоятельно. Используется железная бочка, небольшой котелок или любая другая емкость, которая есть под рукой.

• На дно, например, котелка нужно положить опилки или щепу. Если дымоход будет использоваться во время похода, то подойдут небольшие веточки, которые обязательно предварительно очищаются от коры.
• Практически возле верха емкости устанавливается решетка, на которую и кладутся подготовленные продукты. В том случае, если нет никакой решетки, то можно воспользоваться крышкой от котелка. Продукты привязываются к ручке крышки и она в перевернутом виде кладется на котелок.
• Дальше котелок нужно подвесить над небольшим огнем хотя бы на несколько часов.

Различия по забору дыма

Конструкция может иметь разное расположение эжектора, который подает поток воздуха и смешивает его с дымом, а затем направляет в коптильную камеру.

Эжектор может находиться над щепой. В этом случае конструкция имеет верхний тип забора дыма. Если эжектор находится рядом с зоной горения, в нижней части дымогенератора, то это устройство с нижним забором дыма.

Устройство с нижним расположением эжектора

Обычно аппараты с нижним расположением эжектора подключаются к небольшим коптильням.

Сами устройства также имеют небольшой размер.

Во всех остальных случаях, использование подобного дымогенератора будет крайне неудобным.

• Когда присутствует нижнее расположение эжектора, то очень часто поток воздуха не совпадает с тягой. Это будет крайне отрицательно сказываться на процессе горения.
• Если дымогенератор подключить к слишком большой камере, то щепа будет постоянно затухать. В случае использования устройства с маленькой камерой, то она не сможет достаточно долго работать в автоматическом режиме.
• Дым попадает в дымоход непосредственно из зоны горения, поэтому его температура будет намного выше, чем требуется.
• Для конструкций с нижним расположением эжектора стоит сделать дополнительную защиту на трубу дымохода, чтобы в нее во время горения не попадали щепки.

Устройство с верхним расположением эжектора

В том случае, если эжектор находится в верхней части устройства, за несколько сантиметров от крышки, то дымогенератор будет иметь верхний забор дыма.

Он будет забирать дым, который поступает из верхней части камеры горения. Конструкция имеет достаточно большое количество преимуществ.

• В коптильную камеру поступает дым с нужной температурой. Процесс холодного копчения за счет этого будет более простым и не отнимет много времени.
• Естественная тяга будет иметь точно такое же направление, как и дым. Благодаря этому щепа не будет затухать даже тогда, когда компрессор на протяжении некоторого времени не будет работать.

Описание приспособлений для дымогенератора

Для того, чтобы процесс копчения был более простым и удобным, необходимо использовать специальные приспособления. Кроме того, они позволят сделать готовые продукты более вкусными.

Зольник

Когда щепа будет перегорать, ее отходы падают в зольник.

Его объем и высоту нужно рассчитывать, учитывая количество пепла, который будет образовываться во время процесса горения. Обычно, даже при длительном горении собирается немного пепла – всего пару спичечных коробков. Поэтому оптимальная высота зольника составляет 3-5 сантиметров. Такого объема зольника вполне хватит на одно копчение при максимальной загрузке щепы.

Устройство инжектора дымогенератора

Инжектор – это самая важная и сложная часть устройства. От того, насколько правильным и качественным будет его изготовление, будет зависеть количество дыма и функционирование готового устройства. Принцип работы инжектора достаточно просто.

• Поток воздуха, который будет двигаться по дымоходу, создает нутрии конструкции пониженное давление.
• За счет низкого давления дым попадает в трубу дымохода. Это приводит к появлению дополнительной тяги через присутствующие в конструкции нижние отверстия.

Инжектор нужен для того, чтобы усилить поступление дыма в коптильну. Щепа тлеет за счет этого стабильно, а дым выделяется более интенсивно.

Кулер для дымогенератора

Для того, чтобы холодное копчение продуктов проходила правильно, необходимо, чтобы дым имел нужную температуру. Из генератора будет поступать дым. Его температура может достигнуть 120 градусов. Для того, чтобы сделать дым не таким горячим, в дымогенератор дополнительно можно установить кулер или же использовать специальный охладитель.

Кулер может иметь форму квадрата или цилиндра. Размер камеры можно подобрать в зависимости от размера корпуса генератора. После попадания дыма в камеру, он начинает двигаться намного медленнее и этого времени хватает, чтобы он практически остыл. Для увеличения эффективности кулера, лучше всего его устанавливать в верхнюю часть используемой конструкции. Выход дыма желательно, чтобы был в нижней части устройства. На дне кулера дополнительно стоит установить сборник для конденсата.

Фильтр для дымогенератора

Для улучшения характеристик дыма и для того, чтобы его качественно очистить от разнообразных вредных компонентов, желательно установить специальный фильтр.

Если говорить о внешнем виде, то фильтр – это небольшое расширение, в которое нужно засыпать металлическую стружку. Кроме того, дополнительно устанавливается специальная камера, к которой нужно прикрепить крышку, в которой будут устроены съемные фильтры. Это позволит при необходимости менять стружку, но для этого нужно частично разобрать дымоход конструкции.

Компрессор для дымогенератора

Компрессор – это очень важная часть конструкции. Идеальный вариант – это когда компрессор имеет специальные рычаги, позволяющие регулировать мощность. За счет этого легко контролируется качество готовых копченостей.

Можно купить уже готовый заводской компрессор. Его стоимость достаточно низкая. Иногда в самодельных конструкциях могут применяться компрессор с автомобиля. Минусом такого элемента есть то, что подобные компрессоры слишком быстро нагреваются.

Несколько слов о технологии копчения

Для того, чтобы копчености получились вкусными, необходимо заранее подготовить все продукты. Делать это нужно правильно. Обязательно все продукты заранее засаливаются. После этого нужно немного подсушить мясо или рыбу. Только после этого можно приступать к процессу копчения. Особое внимание нужно уделить выбору древесины. Не стоит использовать щепу из хвойных деревьев, ведь полученные копчености будут горьковатыми.

С помощью дымогенератора можно получить вкусные домашние продукты, стоимость которых значительно ниже, чем магазинных. При этом в них не будет никаких консервантов и вредных добавок.

1pokopcheniyu.ru

чертежи по изготовлению из нержавеющей трубы для копчения

На каждом из этапов копчения нужно очень внимательно следить за тем, как тлеет топливо. От этого будет зависеть то, насколько вкусной и ароматной получится готовая домашняя копченость. Чтобы контролировать процесс было значительно проще, необходимо дополнительно приобрести дымогенератор для коптильни. Также его без проблем можно сделать своими руками, используя для этого обычную трубу.

Какой принцип работы имеет дымогенератор

Принцип действия устройства достаточно простой и заключается он в пиролизном разложении древесины при минимальном количестве кислорода. Если говорить более простым языком, то в дымогенераторе щепа нагревается и медленно тлеет практически без доступа воздуха. Генераторы дыма – это закрытие системы, которые могут иметь совершенно разную конструкцию. Заводские модели могут быть дополнительно оборудованы контроллерами температуры, механизмом дозирования щепы и специальными переключателями.

Кроме того, дымогенераторы могут отличаться своими размерами. Чем больше размер генератора, тем больший объем должна иметь коптильная камера.

На заметку! Если мощность генератора дыма будет подобрана неправильно, то это приведет к тому, что копченость получится не вкусной. Поэтому необходимо, чтобы все размеры были рассчитаны правильно.

Самодельная коптильня из трубы: как делать

Коптильня из трубы – это один из самых простых вариантов, который можно легко сделать самостоятельно.

Для этого достаточно следовать инструкции и заранее подготовить все необходимое для работы.

Материалы и инструменты, которые потребуются

Для самодельной конструкции нужно подготовить:

• стальную трубу с диаметром 10 сантиметров;
• гофру из пластика – длина не должна превышать три метра или можно воспользоваться металлическим рукавом;
• отрезок металлической трубки – до 40 см с диаметров 2,5-4 см;
• небольшой компрессор – подойдет аквариумный;
• фитинговая стыковка, которая будет иметь такой диаметр, как и дымовой канал;
• включатель и электропровода;
• термометр.

Из инструментов нужно подготовить сварочный аппарат и болгарку. Желательно иметь хотя бы минимальный опыт работы с данными инструментами, чтобы во время процесса сборки генератора избежать травм и сделать все правильно и аккуратно.

Чертёж дымогенератора из трубы

Для того, чтобы было проще выполнять процесс сборки, стоит изучить чертежи дымогенератора из трубы.

Ниже представлен самый простой и подробный вариант.

Чертеж дымогенератора из трубы с нижним и верхним расположением эжектора

Пошаговая сборка

Нужно использовать все заранее подготовленные материалы, чтобы собрать дымогенератор, который будет использоваться для холодного копчения, своими руками из трубы.

В первую очередь делается камера. Как правило, средняя высота дымогенератора составляет 70-80 сантиметров. В верхней части должна располагаться крышка, которую можно было бы снимать. Это нужно для того, чтобы можно было без проблем засыпать внутрь устройства топливо. В нижней части делается небольшая емкость, куда будет падать зола.

В наиболее простых вариантах генератора, щепа насыпается на дно устройства, которое приваривается наглухо к краю трубы. В этом случае для очищения конструкцию переворачивают. Зольник в таком самодельном дымогенераторе не предусмотрен.

Также есть еще один вариант конструкции. Щепа насыпается на решетку, которая предварительно крепится на определенном расстоянии от дна устройства. Зола, которая остается после перегорания топлива, будет сыпать сквозь решетку. Обычно, дно в таких устройствах – съемное. Также можно добавить заслонку, чтобы чистить зольник. Такой вариант считается наиболее трудоемким.

Вне зависимости от выбранного варианта, в нижней части самодельного генератора просверливается небольшой отверстие, диаметр которого будет составлять 5-6 миллиметров. Сквозь него в устройство будет поступать минимальное количество воздуха, чтобы опилки медленно тлели.

Если отверстие будет больше, то это может стать причиной возгорания.

В верхней части конструкции, примерно на 7-9 сантиметров ниже верхнего края используемой трубы, делается еще одно отверстие. С его помощью к дымогенератору будет крепиться трубка дымоотвода.

Дальше собирается эжектор. Данное устройство используется для того, чтобы высасывать дым из дымогенератора и направлять его в дымоход. Трубка небольшого диаметра, в которую будет подаваться давление из компрессора, входит на пару сантиметров в трубу дымохода, которая имеет больший диаметр. За счет того, что воздух будет медленно двигаться, возникает незначительно разрежение и дым из камеры начинает уходить в дымоход.

После того, как все самые главные детали будут соединены и закреплены, нужно только окончательно собрать самодельный генератор дыма и проверить, насколько эффективно он работает.

• Внутрь конструкции необходимо поместить щепки. Достаточно использовать 700-800 грамм топлива. Лучше всего использовать опилки из лиственных или фруктовых деревьев, которые сделают готовую копченость не только вкусной, но еще и достаточно ароматной.
• Дальше нужно плотно закрыть крышку устройства и установить сооруженную конструкцию на определенное место рядом со стенкой коптильни. Если дымогенератор отдельностоящий, то к дымоходу нужно присоединить шланг, который будет направлен непосредственно в коптильню.
• Затем через небольшое боковое отверстие поджигается топливо и включается компрессор.

Теперь остается только время от времени следить за тем, чтобы опилки равномерно тлели и не затухали, чтобы получились вкусные и ароматные копчености домашнего приготовления.

Возможные доработки и усовершенствования

Для того, чтобы сделать самодельный дымогенератор более удобным в использовании, можно дополнить его некоторыми деталями и немного усовершенствовать. Сделать это очень просто, а результат сможет удивить каждого.

Зольник

Для того, чтобы сделать зольник, можно использовать отрезок трубы с сечением, которое чуть больше того, которое имеет труба на корпусе.

Если такой трубы нет, то можно непосредственно к куску трубы приварить дно, а к корпусу по всему периметру тонкую полоску металла.

Затем корпус будет вставляться в зольник. В этом случае ножки конструкции будут привариваться непосредственно к емкости для сбора золы.

Регулируемая тяга

В самых простых дымогенераторах, изготовленных из трубы, очень сложно регулировать интенсивность горения. Для того, чтобы за процессом горения было проще следить, можно отрегулировать производительность используемого компрессора. В конструкцию дополнительно в таком случае будет встраиваться регулируемое поддувало.

Делается оно по тому же самому принципу, что и шибер.

• Внизу корпуса приваривается небольшой кусок круглой трубы.
• Затем нужно просверлить два отверстия, которые будут находиться друг напротив друга.
• Сквозь отверстия протягивается небольшой прут, длина которого должна быть примерно на 20 см больше, чем диаметр трубы.
• Из куска металла с толщиной 2-3 миллиметра вырезается круг, диаметр которого будет немного меньше, чем внутренний диаметр трубы.
• Прут сгибается, чтобы получилась «ручка».
• После того, как в отверстия будет вставлена данная «ручка», нужно приварить вырезанный круг.

Заслонка, которую можно регулировать – готова. Если ее поворачивать, то можно регулировать не только поступление воздуха, но и интенсивность самого горения.

Сборник для конденсата

Когда дымогенераторы для холодного копчения работают, то происходит достаточно активное выделение конденсата. Для того, чтобы решить возникшую проблему, в готовую конструкцию можно добавить сборник для конденсата.

• Выходная трубка генератора дыма опускается вниз.
• В самой нижней точке нужно установить емкость, в которую будет стекать конденсат. К емкости привариваются две трубки, расположенные друг напротив друга.
• Затем с противоположной стороны трубу снова нужно поднять вверх и подключить к коптильному шкафу.

За счет такого усовершенствования устройства, большая часть конденсата будет попадать в емкость, что позволит практически полностью решить проблему.

Эжектор

Нужно подготовить небольшую трубку, диаметр которой будет составлять ¾ дюйма. Она будет выполнять роль дымохода. Также подготавливаются бобышки и штуцер, который будет использоваться для подачи воздуха. Дымоход и бобышку нужно приварить к заранее проделанным отверстиям, используя сварочный аппарат.

Затем штуцер вкручивается в бобышку вместе с трубкой эжектора. Длину трубки нужно подбирать с учетом того, что она должна заходить примерно на один сантиметр в дымоход. После этого гибкий шланг от компрессора нужно присоединить к штуцеру.

Компрессор

Приобрести компрессор для дымогенератора можно в любом зоомагазине.

Устройство, которое используется для подачи воздуха в аквариум – это самый лучший вариант для самодельного генератора дыма.

Во время выбора компрессора нужно учесть то, какую он имеет производительность. Лучше всего использовать устройство, производительность которого не превышает 60 литров в час.

Коптильная камера

Перед тем, как приступить к монтажу генератора, стоит определиться с тем, какой объем будет иметь коптильная камера. Кроме того, важно, чтобы все стыки используемой коптильни были герметичными, в ней можно было поддерживать постоянный температурный режим и присутствовал дымарь для циркуляции дыма и отвода конденсата.

Крепить дымогенератор нужно к боковой стенке. Дополнительно можно установить фиксаторы дымохода или же сделать специальное фланцевое соединение.

Инструкция по эксплуатации

Пользоваться самодельным генератором дыма очень просто. В трубу нужно положить топливо. Желательно на трубку, которая находится в верхней части конструкции, предварительно надеть пружину, которая будет доставать аж до стенки. Пружина должна иметь диаметр примерно 2 см. За счет этого стружки будут стабильно тлеть.

После того, как корпус будет полностью заполнен щепой, она поджигается в нижней части. Лучше всего воспользоваться газовой горелкой и при необходимости немного наклонить генератор в сторону. После того, как стружка загорится, нужно закрыть крышкой конструкцию и включить компрессор.

Несколько советов для пользователей

Все материалы, которые упоминались выше приведены примерно. Если нет трубы, то можно воспользоваться старым огнетушителем, глубокой кастрюлей с толстыми стенками или, например, бидоном с молока. То же самое можно сказать и о размерах. Подбирать их нужно в зависимости от конструкции и размеров коптильной камеры.

Сделать самостоятельно дымогенератор для холодного копчения в домашних условиях совсем несложно.

Достаточно все заранее подготовить и четко следовать инструкции. Готовить вкусные копчености дома теперь вполне реально. Необходимо только немного знаний, времени и наличие всех необходимых материалов и инструментов.

1pokopcheniyu.ru

Как сделать дымогенератор для холодного копчения своими руками: чертежи, видео

С помощью копчения увеличивают срок хранения продуктов питания, улучшают вкусовые параметры мяса, рыбы, овощей. В этой статье рассказано о том, как сделать дымогенератор для холодного копчения своими руками. Чертежи, видео, примеры удачных проектов и пошаговые инструкции помогут реализовать проект быстро, точно, без лишних затрат.

Использование соответствующего оборудования для воспроизведения технологии в домашних условиях позволяет полностью контролировать процесс для обеспечения безупречного качества готовой продукции

Читайте в статье:

Что такое дымогенератор коптильни: основные определения и формулировка задачи

Технология холодного копчения подразумевает длительное воздействие на исходные продукты дымом тлеющих дров. Этот процесс уничтожает бактерии, блокирует процессы разложения. Одновременно такая обработка придаёт специфический вкус и запах.

Ограниченный температурный диапазон (от+16°C до +36°C) позволяет удалять влагу медленно. Применение бережного режима помогает сохранять структуру, полезные витамины, жир. В зависимости от размеров кусков и других факторов длительность процесса может составить несколько суток. Приведённые сведения пригодятся для создания списка требований к подходящему оборудованию:

1. Необходимо создание достаточно большого количества дыма, чтобы копчение было быстрым.
2. Для поддержания оптимального температурного режима надо продумать систему охлаждения.
3. Длительность процедуры заставляет применять автономное оборудование, выполняющее свои функции без тщательного контроля.

Чтобы сократить затраты, рассмотрим создание коптильни холодного копчения с дымогенератором своими руками.

Однако для объективного анализа дополним исследование актуальным обзором рынка фабричных изделий

Устройство дымогенератора для холодного копчения, который можно сделать своими руками

Принципиальная схема коптильни

На рисунке отмечена камера (1), в которой на подвесах размещают продукты для последующей обработки. Древесные опилки (3) засыпают в подходящую по размеру топку, изготовленную из достаточно прочного жаропрочного материала. Регулировка тяги здесь организована с применением поддувала (7). Компрессор (6) подаёт свежий воздух через гибкий шланг (5) и патрубок (4). Ёмкость закрыта сверху крышкой. Поэтому дым направляется по соединительной трубке (2) в коптильную камеру.

Эжектор

На практике применяют схемы с верхним и нижним расположением эжектора

Специалистырекомендуют применять первый вариант. При верхнем размещении эжектора можно пользоваться следующими преимуществами:

• увеличивается объём области сгорания. Уменьшается вероятность затухания твёрдого топлива;
• в таком варианте проще обеспечить медленное тление. Следовательно, реже придётся пополнять запас дров;
• верхнее расположение эжектора с принудительной подачей воздуха создаёт достаточную тягу. Пригодится дополнительная фильтрация дыма слоем засыпки;
• нижнее – способствует попаданию крупных частиц в дымоход, заставляет увеличивать его длину для снижения рабочей температуры в коптильной камере;
• близость к нагретой области уменьшает срок службы патрубка, увеличивает риски повреждения сварных соединений.

Компрессор для дымогенератора коптильни

Принудительная подача воздуха в дымоход

Такое подключение компрессора минимизирует тепловое воздействие на эжектор, что продлевает срок службы узла. Одновременно обеспечивается достаточная скорость воздушного потока для подачи дыма в зону обработки продуктов питания.

Коптильная камера

Сборочный чертёж

На рисунке приведён пример фабричной камеры для копчения. Несложно догадаться, что подобные функции вполне способен выполнить старый холодильник. При поддержании оптимального температурного режима компоненты его конструкции не будут повреждены. Типовые резиновые уплотнители будут выполнять свои прямые функции. Встроенные направляющие и решётки пригодятся для размещения продуктов питания.

Примеры коптильных камер

Разные проекты и схемы для создания дымогенератора холодного копчения своими руками

Как сделать своими руками простейший дымогенератор из электроплитки

Действующая установка из подручных средств

Регулятор мощности позволяет установить оптимальный режим нагрева. В старую кастрюльку засыпают щепки – получается самодельный дымогенератор для холодного копчения без компрессора.

Для создания коптильной камеры можно использовать стандартную железную бочку

В стенки вворачивают крепёжные детали, фиксируют сетку. На крючках подвешивают продукты для обработки. После запуска закрывают верхнее отверстие подходящим листом из жаропрочного материала.

К сведению! Бочку очищают перед применением от краски, иных загрязнений. Частицы ржавчины, в отличие от продуктов горения нефтехимических соединений, не являются опасными.

Такой дымогенератор для холодного копчения способен выполнять свои функции на одной загрузке дров 4−6 часов, не более. Он потребляет электроэнергию. В этом варианте сложно обеспечить оптимальный температурный режим. Затруднена оперативная регулировка производительности. Несмотря на существенные недостатки, привлекает дешевизна и простота конструкции. На дачном участке можно установить работоспособное оборудование при соответствующей подготовке буквально за 20−30 минут.

Дымогенератор из огнетушителя

Этот проект, как и предыдущий, подкупает простотой реализации

Для изготовления такого генератора дыма своими руками надо найти подходящий огнетушитель с металлическим корпусом. Изделие с истёкшим сроком годности можно получить в собственность совершенно бесплатно.

Комплектующие для сборки дымогенератора

После удаления порошка и промывки на высоте 40−60 мм от дна сверлят 2−3 отверстия диаметром 8−12 мм. Засыпают древесные опилки. В штатную крышку вворачивают тройник с патрубками.

Для принудительного перемещения дыма в этом проекте использован старый тепловентилятор

Из этой техники удалён вышедший из строя нагреватель. Ступенчатый переключатель позволяет использовать только два режима скорости. Подключение – к сети 220 V.

Как применить аквариумный компрессор для создания дымогенератора

Самодельный дымогенератор для коптильни холодного копчения из металлической тары

На фото отмечен стальной дымоход с тройником (1). Аквариумный компрессор (3) нагнетает воздух через гибкий шланг (2). В топочную камеру (5) засыпают опилки. Процесс тления активизируют пламенем газовой горелки (4). В этом варианте «слабое звено» – это симпатичная баночка из-под растворимого кофе. Самая крупная тара не вмещает более 250 г, поэтому рабочий объём получается маленький. Приходится часто пополнять запас опилок. Тонкие стенки деформируются открытым пламенем, быстро приходят в негодность.

Чтобы устранить перечисленные недостатки, топку дымогенератора можно сделать на основе стального квадрат

Печка-дымогенератор для холодного копчения

Принципиальная схема стационарного оборудования

Перечисленные выше примеры демонстрировали особенности разборных конструкций. При необходимости любую из них можно разобрать на составные части, переместить на склад для длительного хранения. Однако если есть свободное место на дачном участке, можно установить стационарную коптилку холодного копчения с дымогенератором своими руками. При правильном расчёте можно обеспечить высокую производительность обработки промышленного уровня.

Применяют кирпичные и металлические печиЧтобы улучшить тягу, устанавливают функциональные компоненты на разных уровнях с помощью рационального использования неровностей рельефа

Компрессоры для дымогенератора коптильни холодного копчения

Даже фабричные наборы коптильных установок комплектуют специализированными аквариумными помпами

Такое решение объясняется не только разумной стоимостью изделий, которые выпускаются крупными сериями. Техника этой категории рассчитана на долгосрочное применение без тщательного надзора. Для бытовых масштабов при работе с технологией холодного копчения достаточно будет подобрать модель с производительностью от 4 до 12 л/мин. Если отсутствует электрическая регулировка производительности, установить нужный уровень можно с помощью типового дросселя. Также допустимо пережать гибкую трубку нужным образом и зафиксировать приемлемое положение.

Для экономии средств достаточно часто применяют подобные конструкции

Такой компрессор для дымогенератора своими руками сделать несложно. Надо взять работоспособный компьютерный вентилятор, закрепить его в отверстии снизу пластиковой бутылки подходящей ёмкости. В крышке делают отверстие. Для подсоединения гибкого шланга приклеивают к ней пластиковый патрубок. Регулируют обороты переменным резистором в цепи питания. Электродвигатели малой мощности можно подключать к батарейкам (аккумуляторам).

Увеличить производительность и уменьшить продолжительность включения привода можно с помощью ресивера

Подбирают подходящую по объёму ёмкость. Работу нагнетателя настраивают по уровням давления с применением специального реле. Для контроля устанавливают манометры. Чтобы сливать накопленный конденсат, врезают кран в нижней части. Аварийный клапан предотвратит чрезмерное повышение давления.

Примитивный вентилятор для дымогенератора функционирует постоянно, а эта установка включается по мере необходимости. Для производительности 4−5 л/мин можно выбрать накопительную ёмкость объёмом 8−12 л. Этого хватит на 8−12 мин автономной работы.

Как сделать дымогенератор для холодного копчения своими руками: чертежи, видео, пошаговая инструкция, важные нюансы

Чтобы создать правильный дымогенератор для холодного копчения, необходимо обеспечить:

• удобство загрузки;
• быстроту розжига;
• очистку дыма от конденсата;
• регулировку производительности;
• простоту ухода.

Для упрощения задачи можно подробно изучить действующую установку и рекомендации автора проекта:

seti.guru

Дымогенератор своими руками чертежи и фото пошаговая инструкция

Копчёные продукты — изысканный деликатес для многих. Уже сам запах пробуждает желание полакомиться рыбой или мясом, прошедшим подобную обработку. Кроме того, их можно купить в любом количестве, ведь такие продукты хранятся довольно долго. Правда, цена на них останавливает многих. Выгоднее купить обыкновенное мясо, а любителям рыбалки проще поймать рыбу. Но ведь как же хочется есть всё это копчёным! Из этой ситуации имеется один выход: сделать дымогенератор своими руками. Как? А вот сейчас мы и попытаемся в этом разобраться.

Как работает дымогенератор

В обыкновенной коптильне, где сжигаются дрова, процесс занимает длительное время и запас топлива. С дымогенератором всё проще. В основе дымового процесса — медленное тление топлива. К установке подключён вентилятор «или компрессор», нагнетающий воздух. Отсюда дым попадает в коптильню, где развешиваются «или ложатся на полки» продукты. Как видите, всё просто. Зато результат работы такого устройства стоит его сборки. Так, играя со специями и топливом, можно добиться разных вкусовых качеств от одного и того же мяса. Кроме того, как уже было сказано, оно будет храниться дольше, чем обычное.

Топливо для генераторов

Некоторые покупные модели имеют электрическую или газовую топку. Однако такое копчение может довольно сильно ударить по кошельку пользователя. А вот устройство, работающее на измельчённой древесине, щадит Ваши сбережения. Во-первых, оно не требует электроэнергии; во-вторых, у многих владельцев частных домов, которые, как правило, и собирают эти генераторы, дерева полно. Впрочем, тем, у кого его нет, унывать не стоит, так как топливо можно купить в магазине. Щепа или опилки могут быть от любого дерева, кроме вечно зелёных «таких, как, например, сосна»: с таким топливом Вы только испортите мясо, сделав его горьковатым.

Немаловажен и размер измельчённого дерева: так, для более мелких опилок нужно добавить в конструкцию пружину, позволяющую проходить дыму беспрепятственно. Более крупные элементы таких усовершенствований не требуют.

Охлаждение дыма

С возникновением дыма разобрались. Но вот тем, кому хочется использовать технологию холодного копчения, этого мало. Здесь требуется понижение температуры дыма. Как этого добиться? Есть два способа:

• водяной. Внутри генератора устанавливаются два резервуара. В одном из них циркулирует вода, другой же отвечает за охлаждение дыма, который просто соприкасается с охлаждёнными стенками;
• воздушный. В этом случае дым прогоняется воздухом через трубу, имеющую форму змеевика. Такой способ выбирается чаще всего, поскольку отличается дешевизной и простотой конструкции.

Несколько правил безопасности

Перед тем, как обирать дымогенератор, нужно учитывать следующие пункты:

• проводка должна выдерживать высокие температуры и находиться как можно дальше от нагревательного элемента;
• поверхность, на которую Вы собираетесь устанавливать конструкцию, должна быть защищена от возможных возгораний;
• при выборе материала лучше остановиться на металле, окрашенным жаростойкой краской;
• если есть возможность, предусмотрите автоматику для отключения, чтобы агрегат внезапно не вышел из строя.

Где крепить эжектор

Этот вопрос встаёт передо всеми, кто собирает дымогенератор для холодного копчения своими руками. Можно установить основную часть агрегата как снизу контейнера, так и сверху. В первом случае эжектор работает хорошо, но с рядом минусов. Для начала, придётся ограничить камеру по высоте, иначе огонь просто тухнет. Но из-за этого уменьшается время работы генератора. Кроме того, нужно защитить трубу, в которую из-за низкого расположения может попасть щепа и закрыть ход дыму. Также при отключении компрессора подача дыма прекращается из-за отсутствия естественной тяги. Поэтому есть смысл расположить эжектор сверху, поскольку в таком случае эти недостатки исчезают.

Дымогенератор своими руками: пошаговая инструкция

Теперь попытаемся разобраться с тем, как происходит сама сборка. Перво-наперво следует всё рассчитать, поскольку без этого что-то может не сойтись, и тогда придётся думать, как исправить ситуацию. Создавая схемы, можно заметить все неточности на бумаге и исправить их до начала сборочных процессов. Поэтому, прежде чем сделать свой дымогенератор для холодного копчения своими руками, нужно создать чертежи.

Далее скажем о том, что нам нужно для создания конструкции. Примерный список выглядит так:

• различные трубы: квадратная «100 на 100 мм» или круглая «100 мм в диаметре», труба длиной около 40 см и 25-40 мм в диаметре «для горячего копчения», металлорукав с диаметром, подходящим к дымоходу «для холодного»;
• компрессор «некоторые умудряются использовать даже кулер от компьютера и бутылку для корпуса»;
• тройник для трубопроводов нужного диаметра;
• провода;
• выключатель;
• термометр.

Переходим непосредственно к процессу

Сначала берём трубу, из которой мы будем делать корпус и отрезаем от неё кусок нужной высоты «от полуметра до 80 сантиметров». Из листового металла изготавливается днище нужных размеров с бортиками, а также крышка. Повыше бортика днища просверливаются отверстия диаметром примерно 0,7 мм. Через них будет поступать кислород и разжигаться древесина.

Если Вы предусмотрели съёмное днище, то дверца Вам не пригодится. В ином случае её нужно будет соорудить. В крышке дымоход или отверстия не нужны, а вот ручка в виде скобы понадобится. Кстати, крышка должна плотно входить в трубу, не выпуская дым. Также хорошо бы сделать ручки и ножки, что облегчит работу переноску и установку агрегата.

Теперь отступаем на сантиметров 8 от верхушки трубы и делаем отверстие для дымоотвода. На одном краю штуцера необходимо сделать резьбу для фитинга. Другой конец приваривается к отверстию, перпендикулярно корпусу. К двум свободным концам фитинга прикрепляются две трубы, одна из которых будет вести к коптильне, другая — к компрессору «например, от аквариума или тем же кулером».

Коптильный шкаф можно сделать из чего угодно. Кто-то даже умудряется соорудить его из холодильника, только следует помнить, что для горячего копчения он не подходит из-за пластика, из которого выполнена внутренняя облицовка. Также может подойти бочка, именно шкаф или даже картонная коробка. В общем, вариантов множество. Только стоит подобрать коптильню по размерам, чтобы в неё влезало столько продуктов, сколько Вам нужно.

Ещё один момент — та самая пружина. Если Вы собираетесь забивать генератор опилками, установить её внутри корпуса. Если же нет, то у Вас всё готово. Можете приступать к копчению или убрать готовое изделие в кладовую или сарай — в зависимости от того, что позволяют его габариты.

Напоследок

Теперь, когда у Вас есть свой личный дымогенератор, Вы можете приобрести свежее мясо или рыбу и закоптить так, как Вам понравится. При этом Вы сэкономите средства, ведь готовая копчёная продукция стоит дороже обычной. Не стоит пренебрегать правилами безопасности, чтобы не получить повреждения. Да и сам агрегат с бережным обращением прослужит дольше и надёжнее.

Дымогенератор для холодного копчения своими руками: видео можно посмотреть в сети, где его предостаточно!

Загрузка…

pochtidoma.ru

Дымогенератор своими руками (95 фото): пошаговая схема создания прибора

Несложная и традиционно применяемая во всех кулинарных культурах мира технология холодного копчения предназначена для получения аппетитных закусок из рыбы и различных сортов мяса.

Собственная коптильня в доме или на даче разнообразит процесс приготовления деликатесов, особенно в случаях, когда речь идет о заядлых рыбаках и охотниках.

Это несложное и напоминающее простую печку устройство можно собрать из подручных средств при различных ситуациях.

Содержимое обзора:

• Разборная коптильня своими руками
• Принцип работы и сборка дымогенератора
• Разнообразие конструкций дымогенератора
• Фото дымогенератора своими руками

Разборная коптильня своими руками

Можно соорудить временную коптильню прямо на месте рыбалки, или сделать стационарное сооружение во дворе дома, которое даст простор кулинарной фантазии и позволит наслаждаться неповторимым копченым вкусом не нанося вреда своему здоровью.

Главный принцип копчения – длительное окуривание дымом при определенной температуре заранее засоленных продуктов.

Поэтому, прежде чем приступить к изучению различных рецептов копченной рыбы или колбасы, нужно обзавестись коптильней — камерой, в которой будет вырабатываться дым в нужном режиме и с нужными свойствами.

Основным рабочим устройством коптильни является дымогенератор, который можно сделать из подручных средств.

Камеру для продуктов можно соорудить, подарив вторую жизнь испорченному холодильнику, газовой плите, металлическим бочкам и баллонам.

Переносная и разборная самодельная коптильня наиболее удобна для использования. Ее можно разобрать и складировать, а также вывозить на пикники, охоту и рыбалку.

Сборная конструкция позволяет вводить усовершенствования, заменять детали и емкости. Для изготовления такого коптильного аппарата понадобиться старый газовый баллон, две металлические бочки, стальные пластины и пруты, 5 полуметровых отрезков труб с диаметром 10 см, из инструментов — болгарка, дрель и сварочный аппарат.

Газовый баллон становится топкой, из металлических бочек вырезаются камеры копчения, в которых устанавливаются металлические сетки и прутья для продуктов.

Из труб монтируется дымоход, в который и вставляется самодельный дымогенератор — устройство по производству и подаче дыма в камеры с продуктами. Температура дыма при этом регулируется длиной съемного патрубка.

Принцип работы и сборка дымогенератора

Перед тем как сделать дымогенератор своими руками, нужно представить принцип работы коптильни: в топке за счет постоянного обогрева происходит тление горючего материала, дым, проходя по трубе, охлаждается до нужной температуры — от 20 до 40 градусов по Цельсию, в зависимости от обрабатываемого продукта.

Здесь же происходит очищение от вредных примесей и оседание конденсата, после чего дым попадает в камеру копчения, для выполнения своего предназначения.

Корпусом дымогенератора для копчения может стать любая металлическая посуда, например, бидон или глубокая кастрюля, в крышке которой нужно просверлить отверстие для фитинга — детали соединяющейся с дымоходом.

Опилки предназначенные для горения помещаются на дно емкости, сбоку, на высоте примерно 3 см от дна, нужно предусмотреть отверстие для поджигания.

Затем в корпусе делается подсоединение для аквариумного компрессора, а напротив топки — отверстие для дымоотвода, который подсоединяется к камере с продуктами.

На фото показано как может выглядеть самодельная коптильня с дымогенератором.

Обратите внимание!

• Мотоблок своими руками: пошаговое описание процесса постройки. 92 фото и видео инструкция
• Можно ли создать сварочный аппарат своими руками и как это сделать? 90 фото процесса постройки разных типов
• Заточка сверл своими руками: лучшие способы заточки. 58 фото создания инструмента

Разнообразие конструкций дымогенератора

Внешний вид и функциональность самодельного генератора дыма зависит от ситуации. Временные конструкции можно соорудить за 5 минут, но при более серьезном подходе можно получить фабричное качество и эстетику.

Компрессор дымогенератора можно устанавливать как снизу, так и в верхней части корпуса. Вместо аквариумного процессора можно использовать любой другой электрический насос, мощностью 4-5 ватт.

Главная цель компрессора — подача кислорода для горения, поэтому для этой цели умельцы могут приспособить кулеры и вентиляторы от различных устройств.

Есть множество вариантов подборки корпуса, его можно сделать из жаростойкой трубы, можно применить различные варианты выводящих труб, дополнить конструкция емкостью для сборки конденсата, в качестве эжектора используется обыкновенный водопроводный тройник.

Можно усовершенствовать место розжига прикрепив ко дну корпуса металлическую спираль.

Обратите внимание!

• Как делается деревянная бочка своими руками: простые пошаговые инструкции по постройке традиционной тары + 79 фото
• Тиски своими руками: создаем разные типы зажимных устройств. 64 фото идей для разных предназначений
• Топор своими руками (67 фото) — создаём боевой, декоративный и рабочий инструмент

Фото дымогенератора своими руками

Обратите внимание!

• Правила создания вывески своими руками: красивая и привлекательная наружная реклама (63 фото + видео)
• Солнечная батарея своими руками: простой способ постройки. Схемы, чертежи, советы по подбору материалов + 66 фото
• Делаем трубогиб своими руками: инструкция по созданию универсального инструмента + 59 фото

thewalls.ru

как сделать своими руками с нижним выходом дыма

Для того, чтобы можно было побаловать свою семью и друзей вкусными домашними копченостями, обязательно нужна коптильня. Для того, чтобы ею было удобнее пользоваться, стоит приобрести качественный дымогенератор.

Устройство аппарата с нижним расположением эжектора

Дымогенератор, который используется для нижнего копчения, имеет, как правило, небольшой размер и отлично работает в комплекте с маленькой коптильной камерой. Во всех остальных случаях такой аппарат имеет некоторые недостатки.

• Направление потока воздуха может не совпадать с тягой, что отрицательно сказывается на процессе горения.
• Камера большого размера будет часто тухнуть, а маленькая непрерывно работает недолгое время.
• Дым в дымоход идет сразу с той зоны, где горит топливо, что приводит к повышению его температуры.
• Труба дымохода нуждается в дополнительной защите, чтобы в нее не попадали опилки.

Принцип работы дымогенератора

Дымогенератор с нижним расположением эжектора имеет весьма простой принцип работы.

• До начала запуска процесса копчения, внутрь корпуса нужно поместить опилки и поджечь их.
• Для того, чтобы они лучше горели и при этом подача дыма в камеру горения была стабильной, используется компрессор, подающий воздух.
• Опилки, которые начинают тлеть, практически сразу выделяют дым. Он проходит по специальной трубке и попадает непосредственно в коптильню.
• За то время, что дым будет проходить по трубке, он остынет до нужной температуры. Для того, чтобы можно было контролировать температуру дыма, в коптильной камере или на самом конце трубы устанавливается специальный термометр.

Схема и чертежи генератора дыма с нижним забором воздуха

Чертеж генератора дыма с нижним забором воздуха

Дымогенераторы с нижним забором воздуха используются для того, чтобы производить необходимое количество дыма для поддержания стабильного процесса копчения. Схемы и чертежи можно без проблем найти в Интернете. На первый взгляд может показаться, что конструкция достаточно сложная, но на самом деле это не так. Нужны только определенные материалы и инструменты. Также важно прислушиваться к советам специалистов. Благодаря этому можно без проблем изготовить генератор дыма с нижним забором воздуха в домашних условиях. Основным преимуществом подобной конструкции является то, что он может работать в полностью автономном режиме и не нуждается в постоянном контроле и наблюдении.

Дымогенератор имеет достаточно простое устройство. Главным источником дыма выступает щепа, стружка или специальные опилки, которые помешаются внутрь конструкции и на протяжении долгого времени медленно тлеют. К выбору опилок нужно отнести максимально серьезно. Не стоит покупать щепу, изготовленную из хвойных пород дерева. Лучше всего для копчения приобрести опилки лиственных пород древесин. В некоторых случаях могут использоваться фруктовые опилки.

Основная задача мастера – это собрать все используемые части корпуса аппарата так, чтобы дым подавался в коптильный шкаф максимально равномерно.

Как сделать дымогенератор с нижним эжектором своими руками

Если не требуется изготовление копченостей в производственных объемах, то вполне реально сделать простой генератор дыма своими руками. Для корпуса можно использовать обычную металлическую трубу, в которую засыпаются щепа и опилки. Стружку нужно поджечь снизу. Дум будет подниматься вверх и попадать в коптильную камеру по специально приваренной трубе.

Для того, чтобы немного усилить тягу вверху корпуса, нужно подключить компрессор, производительность которого будет составлять примерно 1,5-2 литра в минуту. Вполне можно воспользоваться компрессором из старого холодильника или аквариумным устройством. Стоит отметить, что аквариумный компрессор несколько лучше, ведь позволяет регулировать интенсивность выхода дыма.

Какие материалы потребуются

Для корпуса нужно подготовить или круглую трубу, диаметр которой будет составлять 80-90 мм или профилированную трубу, диаметр которой будет превышать 80 мм. Чем шире будет труба, тем больше щепы в нее поместится. Соответственно, дымогенератор будет работать дольше без дополнительной засыпки опилок. В то же время, слишком большой генератор дыма не удобный в эксплуатации. Его будет трудно не только заправлять, но и чистить.

Длина трубы должна составлять минимум 60 см. Оптимальным вариантом считается длина один метр. Также понадобится кусок трубы ¾ дюйма размером от 30 сантиметров. После того, как конструкция будет готова, нужно подобрать трубку ¼ дюйма. Ее длина подбирается в зависимости от размеров дымогенератора.

Заранее готовится специальная металлическая сетка, ячейки которой не будут превышать 2-3 мм. Подойдет и пластина, в которой будет много небольших дырочек. Для того, чтобы сделать ножки конструкции, подойдут отрезки арматуры или прутка. Можно сделать устройство без ножек, но оно будет не таким устойчивым. Понадобится компрессор и штуцер, с помощью которого можно будет подключить трубки от компрессора.

Инструкция по сборке

Разберемся как сделать своими руками дымогенератор с нижним забором воздуха на основе из профильной трубы, сечение которой составляет 100х100 мм.

• Отступите от нижнего края трубы 2 см и сделайте с помощью болгарки небольших пропилы с двух сторон, противоположенные друг другу.
• Из сетки вырезается квадрат, немного больше, чем сечение используемой трубы. Он вставляется внутрь трубы и закрепляется в сделанных ранее пропилах.
• С другой стороны нужно приварить кусок трубы ¾ дюйма.
• Напротив этой трубы аккуратно приваривается штуцер, к которому нужно будет подключить компрессор. Важно расположить его так, чтобы центр совпал с центром приваренной ранее трубы.
• После этого, тонкая трубка вставляется в штуцер. Она должна пройти сквозь корпус дымогенератора и войти в трубу, которая находится напротив штуцера, максимум на 1 см. С помощью этой трубки будет поступать воздух от компрессора, что позволит получить нужную тягу и стимулировать горение. Благодаря тому, что мощность компрессора можно регулировать, получится контролировать интенсивность выхода дыма.
• Следующий этап – крышка. Из целого куска металла нужно вырезать квадрат, размеры которого будут чуть больше сечения трубы. В центральной части квадрата вырезается небольшое отверстие, в которое нужно установить ручку. Идеальным вариантом станет ручка из дерева. Такой крышкой пользоваться не очень удобно, ведь она будет все время слетать. Поэтому нужно обрисовать контур трубы, отступить от отметки несколько миллиметров и аккуратно приварить тонкую полосу металла. В таком случае крышка будет надежно фиксироваться и не слетать.

Как пользоваться дымогенератором

После того, как основные запчасти будут соединены и скреплены между собой, нужно только собрать генератор дыма и проверить, как он работает.

• В середину генератора помещаются опилки, примерно 800 грамм.
• Дальше нужно плотно закрыть крышку и установить устройство на определенное место на стенке коптильной камеры. Если конструкция будет стоять отдельно, то ее нужно присоединить к коптильне с помощью шланга.
• Через отверстие в нижней части трубы поджигаются, затем включается компрессор.

Пользоваться такой конструкцией легко и просто

Дальше остается только проконтролировать, насколько стабильно поступает дым и подождать пока домашняя копченость будет готова.

Полезные советы

Все материалы, которые упоминались в данной статье – являются примерными. Например, вы не смогли найти стальную трубу. В таком случае можно воспользоваться, например, бидоном из-под молока или старым огнетушителем, глубокой кастрюлей или иной металлической емкостью.

То же самое можно сказать и о размерах. На чертеже приведены лишь примерные размеры. Подбирать нужно их в зависимости от того, какой размер имеет конструкция коптильного шкафа.

Изготовить дымогенератор своими руками очень просто. Для этого не нужно иметь какие-то особые знания. Достаточно подготовить нужные материалы и следовать указанной выше инструкции.

1pokopcheniyu.ru
