Схема электропроводки — 115 фото и азы чтения электрических схем
Практически все работы, связанные с заменой электропроводки, а также все электромонтажные работы любой степени сложности необходимо детально и четко продумывать до мелочей и каждый шаг работы. При этом данный процесс необходимо начинать с проектировки и разработки схемы для разводки сети по всему помещению целиком.
Иными словами необходимо спроектировать на бумаге схему электропроводки в доме, которая будет служить четким руководством в процессе работы. Такую схему можно нарисовать собственноручно, используя разноцветные маркеры, или отсканировать планировку помещения на принтере, куда можно наносить необходимые данные.
Поэтому, в данной статье пойдет речь о том, как правильно и грамотно составить различные варианты монтажных схем электропроводки.
Расположение и установка крупных бытовых приборов и мебели
Все должно быть расположено компактно и легко доступно, при этом не допустимо загромождение мест, где будут располагаться электрофурнитуры, так как туда должен быть свободный и открытый доступ для выключателей.
Итак, сперва понадобится составить план с указанием и нанесением туда всех оконных и дверных проемов, это необходимо сделать для того, чтобы можно было предварительно рассчитать необходимое количество проводки, фурнитуры и прочего.
Варианты размещения розеток
Немаловажное значение имеет этот этап. На данном этапе на схеме необходимо максимально точно указать, а потом сделать отметки, указывающие размещение мебели и бытовых электроприборов.
Для нанесения разметки бытовых электроприборов можно использовать, например, красный цвет, при этом рекомендуется каждому прибору присвоить определенный номер, это необходимо для того, чтобы определиться с местами установки розеток, а это весьма важный момент.
Схемы осветительных элементов помещения
Как правило, практически все подвесные потолочные светильники имеют центральное расположение в комнате, это необходимо для того, чтобы освещением освещалась вся комната.
А вот в прихожей возможны различные варианты, но тоже чаще всего основной осветительный прибор устанавливается посередине комнаты, при этом на стенах могут быть установлены дополнительные настенные светильники.
Далее, необходимо в данную схему электропроводки в квартире нанести разметки выключателей. Как правило, место расположение всех выключателей находится практически возле двери, только высота установки у всех разная.
Пути прокладки проводов и кабелей
Вот, наша монтажная схема электропроводки обретает определенные очертания. На схеме уже имеются разметки осветительных приборов, розеток и выключателей, теперь лишь необходимо развести и соединить все эти элементы электрокабелем или проводкой.
Данный этап является наиболее важным в процессе разводки кабелей в помещении, именно от этого во многом зависит работоспособность электросети в помещении.
Следует отметить, что развод сети рекомендуется делать по наиболее коротким путям, это необходимо делать для экономии проводов.
Разводка самих проводов может иметь два варианта. Первый это когда все провода укладываются по настенным штробам внутри стен, а второй вариант это когда кабель укладывается в специальный короб, который монтируется снаружи стены.
Так же необходимо установить и разветвительные коробки, которые распределяют провода по комнате. Если, в помещении есть необходимость провести заземление, то в этом случае необходимо использовать провода на три жилы.
Немаловажное значение имеет и выбор проводки по материалу изготовления, и по толщине жилы это так же необходимо указывать в схеме.
Очень важное и большое значение имеет запитка электроснабжения в помещении, которая в основном выполняется двумя видами проводов. Первый это силовой кабель способный выдерживать высокие напряжения в электросети, а второй стандартный кабель, который можно использовать для освещения.
Итак, в данной статье описаны конкретные шаги по составлению схемы электропроводки для подключения своими руками. Составить подобную схему не так и сложно, как кажется на первый взгляд, с такой работой справится практически каждый, кто хоть немного понимает в электрике.
Также в статье имеются различные фото схемы электропроводки, которые помогут разобраться любому желающему на каждом этапе работы.
Поэтому, определенных трудностей при составлении схемы электропроводки быть не должно. При четком и правильном соблюдении всех рекомендаций у вас все получится!
Фото схем электропроводки
Также рекомендуем посетить:
strojka-gid.ru
Как нарисовать схему электропроводки самостоятельно: планирование, разводка, подключение
Монтаж или замена электрической проводки — дело крайне важное, которое требует к себе особого отношения. Проложенный однажды кабель должен будет служить жильцу не один десяток лет. Бесперебойная работа и безопасность напрямую зависят от качества выполненных работ. И грамотно составленная схема электропроводки является одной из главнейших и первостепенных задач всех электромонтажных процедур.
Особенности подготовки
Прежде чем начинать проектировать схему электропроводки в частном или многоквартирном доме, офисе или ином помещении, нелишним будет хорошенько подумать. Главная проблема, с которой сталкивается большинство людей, это слабое представление о размещении розеток, выключателей и других точек.
Стоит лишь обрисовать возможную распространённую ситуацию, и становится понятным, почему так важно уже на этапе проектирования особое внимание уделять мельчайшим деталям. Допустим, проводка проложена, всё подключено и сделан косметический ремонт помещения. Самое время устанавливать и располагать мебель. Но оказывается, что одна розетка прячется за шкаф, другая — за диван.
Зато там, где расположена различная техника, напротив, розеток нет. И что же в таком случае делать? Тянуть удлинители? Но это не только испортит внешний вид нового жилища, но и создаст массу неудобств. Особенно хорошо всё почувствуется, когда пару-тройку раз придётся зацепиться за протянутые по всему дому провода. Но избежать подобных ситуаций вполне возможно, если уже на этапе создания проекта учесть расположение мебели, техники и некоторые другие нюансы.
Создание схемы
Когда же всё просчитано, то можно переходить к составлению самой схемы. И здесь понадобятся цветные карандаши, ручки или маркеры, лист бумаги и линейка.
Конечно, если уже есть опыт создания подобных схем, то вполне можно обойтись просто ручкой и листком бумаги, но для менее опытных людей лучше всё же воспользоваться несколькими цветами, чтобы в процессе было проще понимать, что и где находится.
Силовая часть
Лучше всего начать с силовой части, то есть с розеток, выключателей и монтажных коробок. Но предварительно нужно начертить типовой план самой квартиры или дома. Строго соблюдать размеры и масштаб необязательно — главное, чтобы были отображены все комнаты. Далее, рисуется мебель и техника. Причём электропотребители лучше выделить каким-то другим цветом. К примеру, красным. Ведь в этих местах или где-то поблизости должна будет располагаться розетка.
У проёмов дверей, как правило, устанавливаются выключатели — их тоже нужно нарисовать на схеме. Главное, не спутать сторону стены, и располагать такие детали там, где нужно. Не стоит забывать и об условных обозначениях. Есть принятые и используемые в профессиональной среде значки, которые и применяются в схемах электроразводки. Лучше будет, если именно они будут на чертеже. Но на отдельном листочке, для себя, можно такие обозначения нарисовать с разъяснением.
Следующим этапом составляется уже конечный вариант схемы. И здесь понадобится ещё один листок, где снова необходимо начертить план здания, но уже без мебели. А вот розетки и выключатели обозначают обязательно. Чтобы ничего не упустить, и правильно составить схему проводки в квартире, на ней должны быть отображены:
- Выключатели одно- и двухклавишные.
- Розетки.
- Распаячные коробки.
- Силовой щит.
Осветительные приборы
Следующим этапом составления схемы будет обозначение расположения всех осветительных точек, то есть люстр, фонарей, бра, светильников и других. На чертеже они тоже будут обозначаться специальным символом: кружок с перекрещенными по диагонали линиями. Если в помещении провода просто меняются и расположение светильников заведомо известно, то, сделав замеры, можно нанести на схему места их расположения и расстояние от стены с распаячной коробкой.
Немного сложнее выглядит процесс, если проводка прокладывается впервые и расположение осветительных приборов не известно. Принято, что основной светильник или люстра располагаются в центре комнаты. Остаётся лишь правильно высчитать, где он находится:
- Измеряют расстояние от стены до стены по ширине и делят на два.
- Измеряют расстояние от стены до стены по длине и тоже делят на два.
- Перекрестье этих значений и будет указывать на центр комнаты.
Прокладка провода
Далее будет расчёт прокладки провода. Нужно хорошо осмотреть помещения, и обратить особое внимание на такие детали:
- Как будут обрабатываться стены: штукатуриться и на какую толщину, отделываться гипсокартоном или каким-то другим материалом.
- Какие потолки планируется делать. Если подвесные или натяжные, то это сильно облегчит разводку электропроводки в квартире.
- Где располагается несущие стены.
- Расположение плит перекрытия.
Обращают внимание на отделку стен по экономическим соображениям. Если штукатурка будет наноситься тонким слоем, то придётся делать вертикальные штробы. А это нелёгкая и трудоёмкая работа. Если же штукатурка ложится толстым слоем, то можно наложить и закрепить кабель прямо на стену, потом он в ней скроется. С гипсокартоном ещё проще. Здесь кабель помещают в гофрированную негорючую трубку и располагают за гипсокартонным покрытием.
На отделку потолков обращают внимание по тем же причинам. Если планируется просто его выровнять, то придётся вести кабель на светильники в плите. Для этого потребуется делать дополнительные отверстия в потолочном полотне и тянуть линию до выхода на светильник. А это сложнее, чем может показаться при планировании. Другое же дело, если потолки подвесные или натяжные. В таком случае достаточно кабель поместить в специальную гофрированную негорючую трубку, а дальше лишь закрепить ее на потолке.
Несущие стены, как правило, всегда бетонные, что усложняет работу с ними. Да и нарушать их целостность попросту запрещено, поэтому предпочтительнее вести всю проводку по перегородкам. Плиты же перекрытия в процессе электромонтажа приходится часто преодолевать. И это нужно учитывать при составлении монтажной схемы электропроводки помещения.
Во-первых, здесь стоит дополнительно учесть длину кабеля на обход. А во-вторых, если пустить проводку по оконному или дверному перекрытию, то это не только будет сложнее в техническом плане, но и чревато неприятностями в будущем. Ведь проводку над оконным проёмом легко повредить, если потребуется вешать карниз.
Таким образом, зная количество кабеля и имея представление об электромонтажных работах, которые предстоит сделать, можно неплохо сэкономить как в финансовом плане, так и в физическом, затратив меньше сил.
Перенос на чертёж
Теперь все замеры и расчёты нужно перенести на чертёж. Учитывая известные данные, сделать это будет несложно. А для начала неплохо бы объединить две (силовую и осветительную часть) имеющиеся схемы в одну.
Выбирают любую комнату, и около выхода располагают распределительную коробку. От неё и начинают тянуть кабель. На схеме все кабели обозначаются просто прямыми линиями. Следовательно, с учётом того, как будет вестись кабель, на схеме рисуют прямую линию по маршруту его прохождения.
Проще всего начать с розеток. И именно на них вести линии от распаячной коробки. Если в комнате установлены двойные, тройные или более розеток, то вести к ним один кабель, а потом кидать шлейф не очень правильно. Лучше на каждую из них подавать отдельный провод от распределительной коробки. Для удобства и экономии такую можно установить прямо над самими розетками.
Теперь можно начертить линию на осветительный прибор, то есть люстру. Из этой же распределительной коробки рисуют провод до светильника. Здесь важно учесть, каким образом будет обработан потолок. Ведь, возможно, есть вероятность сэкономить кабель. Далее рисуют линию от выключателя до коробки. Главное, не спутать, в какую сторону будет открываться дверь. Нужно, чтобы выключатель был доступен сразу, а не оказался за дверью или шкафом.
Все провода на схеме проводки соединяют в одном месте, которое обозначается как небольшой кружок, — распаячная коробка. Для удобства его можно выделить других цветом. Аналогично зарисовываются и другие комнаты.
Силовой шкаф
Силовой шкаф обычно устанавливается или у входа в квартиру, или в тамбурном помещении. От щитка выводится по одному проводу на каждую комнату для питания розеток и по одному — для запитки освещения. На схеме предпочтительнее обозначать одним цветом кабель для розеток, вторым — для освещения.
Здесь же стоит учесть и некоторые другие нюансы. Так, если будет использована электрическая плита, то лучше для неё выделить отдельную группу и протянуть свой кабель. Для стиральной машинки и других энергоёмких приборов тоже можно сделать отдельные розетки.

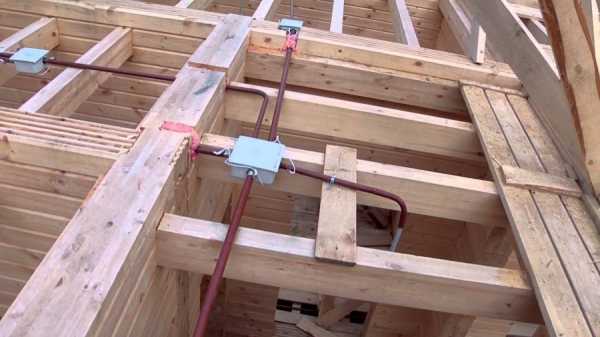

Если проводка меняется в деревянном доме, то придётся учесть, что стены будут из дерева, поэтому кабель должен дополнительно помещаться в гофрированную металлическую или пластиковую негорючую трубку. В остальном всё зависит от покрытия стен, потолка и планировки загородного дома.
