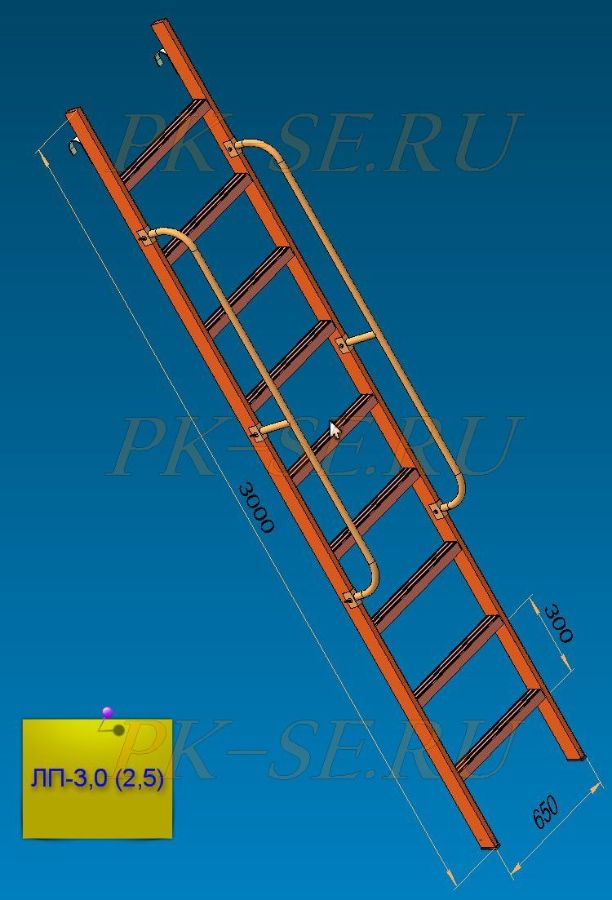

Лестница подъема 60 градусов — Чертежи, 3D Модели, Проекты, Лестницы

лестница маршевая\РM 446.80.02 Планка опорная.m3d

лестница маршевая\РM 446.80.03 Уголок опорный.m3d

лестница маршевая\РM 446.80.04 Опора.m3d

лестница маршевая\РM 446.80.05 Опора.m3d

лестница маршевая\Развертка\Эскиз развертки РМ 446.80.09.m3d

лестница маршевая\Развертка\Эскиз развертки РМ 446.80.10.m3d

лестница маршевая\Развертка\Эскиз развертки РМ 446.80.12 Ограда.m3d

лестница маршевая\Развертка\Эскиз развертки РМ 446.80.13 Ограда.m3d

лестница маршевая\РМ 446.80.01 Настил опорный.m3d

лестница маршевая\РМ 446.80.06 Косоур.m3d

лестница маршевая\РМ 446.80.06 Связка.m3d

лестница маршевая\РМ 446.80.06-01 Косоур.m3d

лестница маршевая\РМ 446.80.06-01 Связка.m3d

лестница маршевая\РМ 446.80.07 Ступень.m3d

лестница маршевая\РМ 446. 80.08 Ступень.m3d

лестница маршевая\РМ 446.80.09 Стойка.m3d

лестница маршевая\РМ 446.80.10 Стойка.m3d

лестница маршевая\РМ 446.80.11 Поручень.m3d

лестница маршевая\РМ 446.80.12 Ограда.m3d

лестница маршевая\РМ 446.80.13 Ограда.m3d

лестница маршевая\Сборка1.a3d

лестница маршевая\Сборка1.jpg

лестница маршевая\Развертка

лестница маршевая

Угол наклона лестницы – Оптимальные значения и как рассчитать

С каждым годом при строительстве частных домов предъявляются все более жесткие требования к качеству, эргономичности и практичности отдельных конструкций. Лестница является наиболее используемым элементом в любом многоэтажном доме и в этой статье мы постараемся ответить на вопрос, как подобрать наиболее оптимальный угол наклона марша, для того чтобы эксплуатация изделия была наиболее комфортной и не сопровождалась трудностями при перемещении между ярусами.



Содержание



Что такое угол наклона лестницы?

Угол наклона лестницы – это угол наклона лестничного марша по отношению к поверхности пола. Соответственно, чем меньше числовое значение угла, тем более пологая конструкция получается.

Небольшой угол подъема позволяет подобрать наиболее оптимальную ширину проступи и высоту ступени, что в свою очередь обеспечивает более высокий уровень безопасности при эксплуатации пожилыми, детьми и людьми с ограниченными возможностями.

Главным недостатком такого типа конструкции является чрезвычайная массивность и громоздкость – не в каждом доме найдется свободное пространство под такое сооружение, а если и найдется, то без необходимости, редко кто готов так неэффективно использовать жилую площадь.

Также не рекомендуется устанавливать слишком крутую конструкцию, так как она накладывает определенные физические ограничения на жильцов. Из-за высоких ступеней перемещаться по такой лестнице будет проблематично, утомительно и зачастую небезопасно.

Нас часто спрашивают: уклон лестницы 1:1 – что это значит и сколько это ? Ответ крайне прост – уклон 1:1 равен углу в 45 градусов, т.е. глубина ступени фактически равна ее высоте. Уклон 1:2 – это угол в 27,5 градусов, т.е. глубина ступени в два раза больше ее высоты.



Оптимальный угол наклона лестницы

Для определения оптимального угла наклона лестничного марша ориентируются на строительные нормативы, технические особенности помещения и конечно же, личные предпочтения.

Считается, что в частном домостроении для повседневного использования наиболее приемлемым является уклон в 45 градусов, оптимальным 35-45 градусов, а идеальным – 30-35. В этих случаях, при использовании лестницы человек будет прилагать наименьшие усилия при перемещении и у него не возникнет чувство дискомфорта.

Тем не менее не всегда рационально использовать именно такие уклоны. В зависимости от назначения и места установки, ориентироваться стоит на другие рекомендованные значения.

Например, разбив все конструкции на несколько групп можно определить оптимальные углы наклона:

  • Пандусы . Используются при наличии людей с ограниченными возможностями. Обязательно должны быть пологими с углами не более 15 градусов.
  • Уличные и садовые лестницы. Применяются в общественных пространствах, парках, садах. Должны обеспечивать комфортный подъем для широкого круга людей, поэтому наклон не должен быть значительным – до 30 градусов.
  • Внутренние лестницы. Используются в многоквартирных и частных домах. Считается что лестница с уклоном от 30 до 45 градусов является наиболее оптимальной, так обеспечивает комфортное перемещение для среднестатистического человека и не занимает большую площадь.
  • Чердачные лестницы. В случаях, когда невозможно и/или нецелесообразно установить классическую лестничную конструкцию, применяются крутые, но компактные чердачные лестницы с углом до 60 градусов.
  • Стремянки, трапы, пожарные лестницы. Приставные лестницы являются временным решением и используются крайне редко, они устанавливаются с минимальным уклоном, т.е. практически вертикально.

Не забывайте, что главным критерием при выборе угла наклона лестницы должны быть потребности проживающих в доме людей, так как именно им придется использовать конструкцию в наибольшей степени.



Какие показатели влияют на уклон лестницы?

Как уже было не раз отмечено, что на показатель уклона лестницы влияют ширина и высота ступеней. Низкие ступени и широкая проступь обеспечивают более пологую, но в то же время более громоздкую конструкцию, соответственно, более высокие и узкие ступени позволяют использовать меньшее пространство, так как увеличивается максимальный угол подъема лестницы.

Считается, что оптимальным показателем высоты ступени является 15-18 см. Более высокое значение приводит к возникновению трудностей при перемещении, а меньшее к нецелесообразному укрупнению сооружения.

Ширина проступи определяет непосредственно эффективную глубину ступенек. Подбирается на основании средней длины шага пользователей и технических возможностей помещения. Рекомендованная ширина 27-30 см.

Почти все конструктивные особенности изделия определяет ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения».



Как рассчитать угол наклона лестницы?

Расчет угла наклона лестничного марша является одной из самых важных задач при проектировании конструкции, так как именно этот параметр предопределяет характеристики остальных элементов сооружения. Мы предлагаем вам ознакомиться с двумя методами расчета – автоматизированный с помощью онлайн-калькулятора и классический ручной.



Расчет угла наклона лестницы – Онлайн калькулятор

Если вы боитесь ошибиться и у вас нет лишнего времени, лучшим решением для того чтобы рассчитать угол наклона лестницы на второй этаж станут наши надежные онлайн-калькуляторы. У нас доступен расчет следующих типов конструкций:

  • прямая лестница на тетивах;
  • прямая лестница на косоурах;
  • прямая лестница с ломаным косоуром;
  • лестница на косоурах с забежными ступенями с поворотом на 90;
  • лестница на косоурах с забежными ступенями с поворотом на 180;
  • одномаршевая лестница на косоурах с площадкой с поворотом на 90;
  • двухмаршевая лестница на косоурах с площадкой с поворотом на 180;
  • трехмаршевая лестница на косоурах с площадкой с поворотом на 180.

Перейдите на страницу интересующей лестницы, введите необходимые параметры проема и нажмите кнопку «Рассчитать».

Вам будет доступен блок с результатами расчета, в котором вы можете подчерпнуть большое количество полезной информации – практически готовую смету. В отдельном окне выводятся чертежи, схемы и 3D-модель конструкции.



Расчет наклона лестницы вручную

Классическим, но не всегда рациональным методом является расчет угла лестницы вручную. Мы покажем, как применяя простые геометрические правила можно определить искомое значение и разберем пример.

Существует два основных способа расчета:

  • Способ #1 – наиболее простой. Зная параметры глубины и высоты ступени, вы можете сразу определить угол наклона лестницы, так как фактически он будет совпадать с углом наклона гипотенузы прямоугольного треугольника, образованного ступенями. Для того чтобы его определить нужно знать тангенс угла А.

Формула расчета угла наклона лестницы: tg(A) = h / s

  • Способ #2. Суть расчета сводится к тому же, только здесь в качестве катетов прямоугольного треугольника выступает высота и длина проема. Рассмотрим второй случай, как наиболее подробный.

Считается, что максимально комфортными и удобными лестницами являются те, при ходьбе на которых не приходится искусственно изменять привычную длину шага. У каждого человека свой стандарт, однако среднее значение находится в пределах 60-65 см. Вы можете измерить свой, а мы продолжим пример с размером равным 63 см.

Рекомендованные значения ширины проступи и высоты ступеней мы уже обсуждали, но как понять какое именно значение подобрать из этих интервалов.

Опытным путем специалисты выяснили, что длина шага равна сумме глубины проступи и двойной высоте ступеней. То же самое можно записать в виде формулы:

Формула расчета ступеней: 2 × h + s = 60/65 см

Т.е. зная длину шага человека и допустимые интервалы, можно подобрать наиболее комфортные параметры ступеней. Перебрав все возможные варианты, у нас получились найти две пары теоретических значений: s = 27 см и h = 18 см или s = 29 см и h = 17 см. Возьмем первую.

Для тех, кто не хочет углубляться в подробности, можно остановиться на формуле tg(A) = h / s и закончить расчет прямо сейчас.

Далее нам необходимо определить высоту этажа. Мы возьмем стандартный потолок для частного дома – 270 см и прибавим толщину перекрытия с конструкцией пола верхнего этажа, в среднем, это составляет 30 см. Вам же необходимо измерить рулеткой фактическое значение и в дальнейших расчетах использовать именно его.

Зная высоту этажа и высоту ступеней, мы можем определить их количество:

300 см / 18 см = 16,7 ступеней.

Так как число получилось не целое, округлим в большую сторону (до 17) и произведем обратный расчет, для определения точной высоты ступеней.

300 см / 17 = 17,6 см.

Теперь вернемся к первоначальной формуле и рассчитаем реальную ширину проступи по известной высоте ступеней.

63 см – 17,6 см × 2 = 27,8 см.

У нас получилось, что h = 17,6 см, s = 27,8 см – оба значение соответствуют рекомендуемым, значит можно продолжить расчет.

Так как мы рассчитываем пример для наглядности – для упрощения расчетов мы округляем сотые доли полученных значений. В реальной ситуации, так делать не рекомендуется .

Дальше определим длину лестницы в горизонтальной проекции на основании данных по количеству ступеней и их длине.

17 × 27,8 см = 472,6 см.

После проведения вычислений вам необходимо убедиться в наличии необходимого пространства для монтажа лестницы. Если такового нет (что часто случается), необходимо выполнить расчет в обратную сторону, отталкиваясь не от оптимального угла наклона лестницы, а от возможностей помещения.

Также следует рассмотреть многомаршевые конструкции. Для них расчет проводится аналогично, только для каждого марша в отдельности.

Но предположим, что у вас имеется необходимая площадь, тогда заключительный этап работ сводится к определению тангенса угла, образованного длиной и высотой проема.

В этом случае, оптимальный угол наклона лестницы будет равен:

tg(α) = 300 / 472,6 = 0,63

α = arctg(0,63) = 32.2°

У нас получилась идеальная лестница , так как мы заранее взяли идеальные размеры ступеней, но из-за ограниченных размеров помещения, чаще всего так не получается и приходится увеличивать угол.

Например, если мы возьмем максимальный угол наклона лестницы в 40 градусов, то длину проема можно уменьшить до 357 см.

tg(40°) ≈ 0,84

0,84 = 300 см / x см

x ≈ 357 см

Манипуляции с длиной проема и углом наклона лестницы непременно приведут к изменению параметров ступеней и скорее всего они выйдут из диапазона комфортных, но если помещение технически не может вместить лестницу – другого выбора нет.

Помните, что грамотно выполненный расчет угла наклона лестницы – это единственно верный путь к удобству и безопасности при эксплуатации. Доверьте свои расчеты нашим надежным калькуляторам лестниц и будьте уверены в своей конструкции!

Угол наклона лестницы и лестничного марша Москва

Сегодня очень многие люди хотели бы иметь в своем жилище качественную лестницу. Но для этого первоначально следует совершить простые математические расчеты. Только так можно добиться безопасности, максимального удобства. Давайте разбираться в данном вопросе…

Рис.1 Угол наклона лестницы

Что влияет на угол наклона лестницы?

В первую очередь – это размер шага. Традиционно стандартом считается 60 см, а это размер двух ступеней. Кроме того, смотрите на высоту. Чем она выше, тем круче будет угол наклона. Смотрите на ширину ступени. Нельзя делать их слишком узкими. Иначе спускаться и подниматься будет некомфортно. Важно еще и соблюдать соотношение между всеми этими параметрами.

Какой угол наклона считается оптимальным?

За основу можно взять пролеты в обычных жилых домах. Дело в том, что они спроектированы специально для того, чтобы по ним могли с комфортом передвигаться абсолютно все: как молодые люди, так и пожилые жители. Здесь допускается уклон в пределах 20-50 градусов. При этом, слишком маленький показатель тоже недопустим, так как лестница будет занимать слишком большую площадь. ГОСТ регламентировал, что оптимальным углом уклона лестницы считается 40 градусов. Но, в зависимости от особенностей дома, можно выбрать из диапазона в 30-45.

Существуют ли нестандартные варианты?

Порой жилище не дает возможность встроить обычную лестницу. В таком случае нужно жертвовать комфортом, но ни в коем случае не безопасностью. Если пространство ограничено, то можно использовать так называемый «гусиный шаг». Здесь используются ступеньки неодинакового размера. Удается существенно уменьшить площадь, которую будет занимать конструкция впоследствии. Угол может составлять вплоть до 65 градусов.

При этом подниматься по такой лестнице будет несложно.

Рис. 2 Лестница «гусиный шаг»

Кроме того, можно присмотреться к винтовым и выдвижным решениям. Да, они сложнее для реализации. Но что еще делать, если места откровенно мало? Можно посмотреть на приставные решения, которые достаточно просто купить и поставить на нужное место.

Как производятся расчеты угла наклона лестницы?

  1. Первоначально следует выяснить, каково расстояние между полом второго этажа и пола.
  2. Далее определить, где находится точка с первой и последней ступенькой – измерять и это расстояние.
  3. Уклон просто вычисляется, используя теорему Пифагора.
  4. Исходя из полученных данных, можно без проблем определить величину угла наклона.
  5. Обязательно пересчитайте все еще раз, чтобы не допустить ошибки. Ведь погрешность даже в какие-то доли единиц могут привести к тому, что придется все переделывать.

Рис.3 Расчет оптимального угла наклона лестницы

Кроме того, не забывайте про безопасность, ей жертвовать нельзя ни при каких обстоятельствах. Вот и все, теперь осталось только закупить необходимые материалы или готовый лестничный марш, инструменты и аккуратно начинать работать над лестницей.

Требования к лестницам | Градиус

Почему одни лестницы удобны для подъёма и спуска а другие не очень? На какие основные требования к лестницам нужно обратить внимание, чтобы лестница была безопасной, и какая площадь проема нужна под комфортную лестницу.

Если вы не собираетесь тренироваться альпинизму, подымаясь на второй этаж вашей квартиры или дома, вам необходимо предусмотреть достаточной ширины и длины проем для лестницы, уже на стадии проектирования дома. К сожалению, застройщики зачастую встраивают лестницы по принципу «сколько места останется между ванной и кухней».

В итоге угол подъема получается слишком крутой, либо ширина прохода слишком узка и высота подъема неудобна для подъема, а особенно спуска. Вы не замечали ничего подобного у себя в подвальной лестнице, или у знакомых на даче? Если раньше это считалось чуть ли не «нормой» для загородного и дачного строительства, то с тех пор требования и стандарты строения лестниц поднялись на новый уровень. И одним из решений есть модульная лестница.

Так почему же одни лестницы удобные а другие нет

Есть четыре основных требования к лестницам влияющие на комфортность:

  1. Высота ступени
  2. Ширина ступени
  3. Ширина лестницы
  4. Высота прохода лестницы

Рассмотрим подробнее основные требования к лестницам:

Высота ступени лестницы

Какая оптимальная высота ступени лестницы? Исследования показывают, что комфортная высота подъема равна, приблизительно четверти шага человека. Шаг взрослого человека примерно составляет 60-80 см. Значит оптимальная высота ступени лестницы 15 -20 см.

Если высота будет меньше 15 см, то будет появляться инстинктивное желание шагнуть через ступеньку. Если высота ступени больше 20 см., то будет тяжело поднимать ногу, и чем больше, тем труднее.

Ширина ступени лестницы

Средний размер стопы взрослого человека составляет 26 – 30 см. Для того чтобы чувствовать себя комфортно при спуске или подъеме по лестнице не менее 90% площади стопы должно опираться на ступень. Потому оптимальная ширина ступени должна быть от 23 до 27 см., а с учетом заступа (нахлеста одной ступени на другую, примерно 3 см.) 26 – 30 см. Такая ширина ступени лестницы примерно составляет половину шага человека и является максимально комфортной.

Высота и ширина ступеней лестницы определяет угол наклона лестницы, и учитывая приведенные выше размеры высоты и ширины ступеней можно рассчитать оптимальный угол наклона, который составит от 26 до 35 град. Все что выше этого наклона будет восприниматься как крутая лестница, а ниже слишком пологая. Градации лестниц приведены на рисунке .

Ширина лестницы

Опыт показывает, что оптимальной шириной лестницы может быть 90-100 см. . Такое расстояние позволит на марше разойтись двум людям, пронести диван, другие крупногабаритные вещи, или по корзине с цветами в каждой руке. : )

Высота прохода лестницы

Есть еще один фактор, который нельзя забывать при проектировании лестниц, не менее важный, чем выше приведенные три. Это высота прохода. В том месте, где человек входит в проем, — высота от ступени до перекрытия должна на 10 см. (психологический минимум), а лучше 20 см. больше чем рост человека. То есть не менее двух метров.

Это основные, но далеко не все характеристики удобной и комфортной лестницы. Есть требования, связанные с креплением лестницы к стенам и полу, есть эстетические аспекты и конструктивные, связанные с планировкой квартиры и планами обшивки лестницы. Все в одной статье проговорить сложно да, и нет в этом необходимости. Многое решается на месте, при общении с нашими специалистами, которые знают и обратят ваше внимание на все нюансы при выезде на замер, а так же предложат варианты решения.

расчет и изготовление своими руками (инструкция, фото и видео)

От угла наклона лестницы зависит насколько будет комфортной конструкция при эксплуатации. Поэтому, выполняя расчеты, обязательно надо вычислить,чему равна крутизна лестницы.

Условно все лестницы делят на два типа – крутые и пологие. Если угол наклона составляет менее 40 градусов, то такая лестница считается пологой, а если 40 и болеет, то, соответственно – крутой. Конечно, пологая конструкция будет удобней, однако, зачастую параметры приходится подбирать в соответствии с размером помещения и при этом жертвовать удобством.

Лестница с безопасным углом наклона

Но, в любом случае, она должна быть безопасной.Далее мы рассмотрим, как правильно рассчитать угол наклона и как сделать конструкцию предельно безопасной, если эта величина превышает допустимые нормы.

Выполнение проекта

Чтобы рассчитать безопасный и комфортный наклон лестницы, необходимо отталкиваться от двух параметров – высоты и ширины проступи. Другими словами, крутизной называется соотношение высоты ступени к ее ширине, отсюда может возникнуть вопрос – в чем измеряется наклон конструкции? Чаще всего его обозначают в градусах, но иногда и как соотношение.

Существующие нормы

Чтобы лестница была комфортной и безопасной, она должна быть выполнена в соответствии со строительными нормативами. Даже если проектируется, к примеру, крутая лестница на второй этаж, эти два параметра должны находиться в пределах нормы. В таком случае уклон не будет превышать соотношение 1:1,25, т.е. 40 градусов.

Схема расчета угла наклона конструкции

Основные требования к изделию заключены в следующих пунктах:

  • Ширина и высота ступени являются величинами постоянными, которые не изменяются по всей длине марша. В противном случае подъем и спуск, в процессе которого работает мышечная память, рано или поздно приведет к травмам.
  • Высота ступени должна находиться в пределах 12-20 см.
  • Ширина проступи должна составлять не менее 25 см, однако, производители рекомендуют придерживаться нормы – 30-35 см.
Крутая лестница

Расчет конструкции

Учитывая вышеприведенные нормы, можно рассчитать остальные параметры изделия.

Так как наиболее оптимальным углом наклона считается соотношение 17 см:29 см, на его основе подсчитаем остальные величины:

  • В первую очередь можно посчитать количество ступеней. Сделать это очень просто – надо высоту этажа разделить на высоту одной ступени. К примеру, если этаж имеет высоту 2,5м, то расчет будет таким: 250/17=14,7. Так как нам необходимо получить ровное число, следует подкорректировать высоту ступеней следующим образом – 250/14= 17,8 см
  • Далее можно рассчитать глубину проступи – от ширины стандартного шага отнять две высоты ступени. Таким образом, получится следующий расчет — 63-2х17,8=27,4 см.
  • Затем узнаем, сколько места займет наша конструкция. Сделать это не сложней, чем остальные расчеты – умножить ширину проступей на их количество. Отсюда получается: 27,4*14=383,6 см. Так мы поучили длину горизонтальной проекции конструкции.
    На этом этапе можно подкорректировать высоту и глубину проступей, если места в помещении недостаточно, можно подкорректировать основные величины, чтобы «вписать» будущее изделие. Умножив горизонтальную проекцию на ширину марша, можно узнать площадь в плане, которую займет изделие.
  • Следующим шагом будет расчет длины тетив или косоуров. Узнать эту величину можно по теореме Пифагора. Катетами в данном случае являются высота этажа и длина горизонтальной проекции марша. Расчет выглядит так — 2502+3842=62500+147456=209956.
    Из этого числа высчитываем квадратный корень и получаем длину марша — 458,2 см.
  • Когда все величины лестницы известны, можно узнать угол наклона лестницы. Из математических формул следует — синус угла, который мы ищем, равняется высоте этажа поделенной на длину лестничного марша. Получается такой расчет: 250:458=0,548.
    Так как синус угла 30 градусов равен 0,5, можно сделать вывод, что угол наклона немного превышает 30 градусов.
Оптимальные размеры при расчете конструкции

Из этих расчетов мы получили пологую конструкцию, по которой будет удобно ходить.Но что делать, если размеры помещения не допускают установить изделие таких габаритов? Если лестницей будут пользоваться не часто, то угол наклона можно увеличить до 45 градусов,Но, иногда приходится вовсе отказываться от традиционной маршевой лестницы.

Совет: Альтернативой могут служить винтовые конструкции и крутые лестницы, которые остаются безопасными при больших углах наклона, а именно – лестница «Утиный шаг».

Если в первом случае могут возникнуть проблемы при самостоятельном изготовлении, то сделать лестницу типа «Утиная походка»  (или как ее еще называют лестница Гусиный шаг) не составит особого труда.

Лестница «Утиный шаг»

Общие сведения

Такая конструкция менее удобная и комфортная, чем маршевая, однако, в отличии от нее, безопасный угол наклона может составлять вплоть до 70-75 градусов. При этом передвижение по ней будет безопасным, а для монтажа понадобится всего пара квадратных метров.

На фото — крутая лестница типа утиный шаг

Такое название конструкция получила неспроста – широкие и узкие боковины проступей чередуют друг друга. Поэтому, передвигаясь по ней, человек идет в развалку, с ноги на ногу. Надо сказать, что это решение далеко не новое, так как встречалось Европе еще в X-XI веках.

Как правило, люди при подъеме и спуске ставят только одну ногу на ступень, поэтому комфортная постановка здесь обеспечивается только для одной ноги. Поэтому такие лестницы еще называют «самба», так как при подъеме нужно не перепутать ноги и становиться левой ногой только на широкую часть с левой стороны, а правой – на широкую часть с правой стороны.

Изготовление

В остальном устройство напоминает обычную маршевую конструкцию. Несущими элементами здесь являются лестничные тетивы. Поэтому крутая лестница своими руками изготавливается довольно просто, особенно если она не предполагает поворот, как чаще всего и бывает.

Схема поворотной конструкции типа «Утиный шаг»

Для несущих элементов понадобится две доски толщиной не менее 50 мм. Высота ступеней остается такой же, как и в случае с маршевой конструкцией, т.е. около 15 мм. Таким образом, необходимо рассчитать количество ступеней, а угол наклона при этом будет фиксированный, к примеру – 60 градусов.

Главное правило пи расчете проступи – широкая часть ступени должна быть в два раза шире узкой. Такой вырез нужен для того, чтобы обеспечить ноге беспрепятственный доступ к следующей ступени. Оптимальный размер широкой части — 300 мм, соответственно, узкой 150 мм, однако эти показатели могут меняться в зависимости от угла наклона.

Широкую сторону можно сделать немножко длиннее. К примеру, при общей длине ступени в 700 мм, широкая часть может составлять 370 мм, а узкая – 330 мм. Подступенки обычно не делаются.

Схема монтажа

Инструкция изготовления изделия довольно простая:

  • В первую очередь делаются тетивы в соответствии с размером.
  • Затем несущие балки необходимо разметить и сделать в них пазы для проступей. Более простым вариантом является крепление ступеней при помощи соединительных шкантов или дополнительных деревянных брусков.
  • В соответствии с расчетами следует разметить и вырезать проступи.
  • Проступи скрепляются с тетивами.
  • Устанавливаются балясины и перила.

Совет!
Чтобы несущие балки были идентичными, после подготовки первой тетивы ее можно использовать как лекало для второй.
Также можно поступить и со ступенями, чтобы облегчить и ускорить процесс разметки.

Чтобы увеличить надежность и жесткость изделия, желательно стянуть опорные балки металлическими стержнями. Их можно устанавливать между ступенями, либо использовать только два стержня – снизу и сверху изделия.

Напоследок следует сказать еще об одном достоинстве подобной конструкции – цена на нее будет меньше, чем на другие типы конструкций, так как она требует меньше материалов. «Утиный шаг» является отличным вариантом обустройства подъема, к примеру, на мансардный этаж, когда пространство крайне ограничено.

Предлагаемое видео в этой статье позволит детальней рассмотреть, как выглядит готовое изделие.

Вывод

Угол наклона является одним из наиболее важных параметров лестничных конструкций. Несоблюдение норм может привести к плачевным последствием. Поэтому, если не получается соблюсти оптимальный угол наклона, то крутая лестница должна иметь безопасную конструкцию.

Расчет лестницы

Подъем по лестничному маршу с количеством ступеней свыше 10 не очень удобен и затруднителен, поэтому лестницу разделяют на две части и оборудуют промежуточной площадкой. Расчет такой двух маршевой лестницы (рис.3) мы и рассмотрим, опираясь на базовый расчет, который приведен выше. Исходные данные: высота от пола 1 этажа до пола 2 этажа 3250мм; толщина межэтажного перекрытия с учетом гипсокартона 350мм; ширина торцевой стены 2000мм; правая стена не ограничена; расстояние от торцевой стены до межэтажного перекрытия по левой стороне 2800мм; ширина марша 900мм. Подъем справа налево. Вычерчиваем наш вариант на миллиметровой бумаге в масштабе 1:10 или 1:20. На расстоянии 1000мм от торцевой стены, проводим линию (А), которая определяет ширину площадки, и линии (Б) и (В) на расстоянии 900мм от боковых сторон – границы маршей. Фиксируем расстояние от границы площадки до границы межэтажного перекрытия 1800мм.

Рассчитываем количество ступеней, для предварительного расчета берём высоту ступени 175мм: 3250:175=18,57, т.е. 18 подъемов, а ступеней на одну меньше – 17. И уточняем высоту ступени: 3250:18=180мм. Получаем 17 ступеней, 18 подъемов по 180мм. Чтобы высчитать количество ступеней второго марша, нам нужна ширина ступени, или иначе говоря, ширина проступи. Мы уже знаем, как ее рассчитать: 630-(2*180)=270мм. Делим 1800мм на 270мм, получаем 6,6 штук, округляем, 7ступеней будет второй марш. Уточняем ширину проступи 1800:7=257,14, т.е. 257мм. Площадка – это 1 ступень. Значит, первый марш будет 17-7-1=9 ступеней. Сразу можно высчитать длину первого марша 257*9=2313мм, и оценить, куда упрется марш. Если есть препятствие, тогда нужно уменьшить ширину проступи,  увеличивая количество ступеней второго марша, соответственно первый марш будет короче.

На чертеж наносим предполагаемые ступени и высоту ступеней. Проверяем просвет между лестницей и потолком первого этажа. Минимальное расстояние будет на уровне 3 ступени: (3250-350)-540(высота третьей ступени)=2360мм, это больше, чем 2000мм, что является идеальным в данном примере.

Угол наклона лестницы — инструкция как рассчитать оптимальный угол наклона лестницы на второй этаж, ГОСТ, видео

Подобрать эргономичный и комфортный угол наклона — это одна из основных задач при конструировании лестницы. Можно сделать маршевую лестницу или, наоборот, очень компактную и элегантную винтовую лестницу – все будет зависеть от площади дома и высоты его перекрытий. Создать красивую конструкцию вам помогут многочисленные фото в интернете, но для того чтобы правильно ее спроектировать, вам придется вспомнить школьные годы и заняться математикой.

При расчете угла наклона лестницы нужно учитывать множество нюансов — о них вы узнаете из статьи

Содержание статьи

Какой угол наклона должен быть у лестницы?

Как правило, практически все лестницы имеют наклон в 45˚. Ширина ступеньки должна соответствовать 45-му размеру ноги, но не меньше 30 см, чтобы человек не упал, спускаясь вниз. Обратите внимание, если вы сделаете через чур широкие ступеньки, то вы собьетесь с шага, а при чрезмерном уменьшении ширины затрудните себе спуск.

В принципе, угол подъема не так уж и сложно вычислить, зная высоту потолков и длину подошвы лестницы. Существует несколько способов:

  • Осуществить все необходимые замеры. Просто замеряйте рулеткой расстояния между соприкосновением потолка со стеной и местом расположения нижней ступеньки.
  • Произвести специальный расчет. Представьте длину и высоту треугольника в качестве катетов прямоугольного треугольника, а длина лестничного полотна будет вычисленной гипотенузой.

На фотографии — вариант лестницы с вполне удобными углами наклона. Несмотря на то, лестница выглядит необычно, подниматься на второй этаж по ней не составляет сложностей

Максимальный угол наклона

Для того чтобы понять, какой максимальный угол может быть у лестницы, разобьем все имеющиеся их виды на группы с характерным им углом наклона:

  • Бытовые лестницы, предназначенные для жилых помещений – угол наклона от 30˚ до 45˚;
  • Пандусы, пологие лестницы – максимальный уклон равняется 30-ти градусам;
  • Приставные, крутые лестницы – от 45˚ до 75˚;
  • Эвакуационные, хозяйственные лестницы имеют угол наклона свыше 75˚.

А вот наклон менее 23˚ для лестницы внутреннего назначения даже не обсуждается, так как никто не будет тратить метры жилплощади на «укладку лежащей» лестницы. Даже сложно себе представить, какой длины она должна быть с таким маленьким уклоном для подъема на следующий этаж, при высоте потолков в 3 метра.

Важно! Не рекомендованный угол наклона могут использовать при возведении нестандартных лестниц, как правило, в зданиях с маленькой площадью.

Комфортный угол наклона

Самым комфортным углом наклона считается 40 – 45˚, однако такая конструкция является очень громоздкой, поэтому ее обычно используют в больших помещениях.

Лестница, имеющая угол наклона 30 – 36˚ довольно компактна, но не такая удобная. Подъем на такую лестничную конструкцию будет удобен, а вот спуск довольно опасен, поэтому его лучше производить спиной вперед.

Лестница, изображенная на фотографии, имеет наиболее комфортный угол наклона. Единственный её недостаток в том, что она занимает довольно много пространства в комнате.

Прежде чем приступать к возведению лестницы, нужно «просканировать» все пространство, имеющееся в вашем доме. Каждое помещение должно использоваться максимально, поэтому нужно произвести расчеты и выбрать вариант, при котором лестница не будет занимать много места.

Следует обязательно устанавливать перила, если ступенек в вашей конструкции больше трех. Ширина ступеней должна быть около 0,28 – 0,30 метров, а высота – 0,15 – 0,18 метров. Когда все ступеньки одинакового размера – это повышает безопасность ее использования.

Стандартный угол наклона

Как уже говорилось ранее, стандартным и наиболее оптимальным углом наклона лестничной конструкции считается 40 – 45˚. Но так как такая лестница очень большая и занимает много места, многие люди пренебрегают данными рекомендациями. Приведем вам советы экспертов по уклону марша и размерам ступеней.

Размер ступеней лестниц в миллиметрах и рекомендованный уклон лестничной конструкции:

400

100

14 ° 11 ’

380

110

16 ° 21 ’

360

120

18 ° 31′

340

130

21 ° 00 ’

320

140

23 ° 11 ’

300

150

26 ° 41 ’

280

160

29 ° 51 ’

260

170

33 ° 11 ’

240

180

37 ° 00 ’

220

190

40 ° 51 ’

200

200

45 ° 00 ‘

Идеальный угол наклона

Угол пролета, в большинстве случаев, составляет от 20˚ до 50˚. Наиболее идеальным считается уклон, который колеблется в пределах 30 – 45˚. Но, к сожалению, не у каждого человека есть много места для того чтобы разметить такую удобную лестничную конструкцию.

Обратите внимание, чем меньше значение угла, тем опаснее по ней будет передвигаться, и чем больше угол, тем громоздче она будет.

Важно! Комфортный шаг при подъеме по лестнице с наклоном больше 45-ти градусов практически невозможен, а вот совершать спуск по ней вы сможете без опаски только лишь спиной вперед. Наверное, не стоит, и говорить о детях, которым по такой лестнице взобраться не получится.

Как рассчитать угол наклона лестницы

Рассчитать угол наклона лестницы можно по одному показателю – длине шага при спокойной ходьбе по горизонтальной поверхности взрослым человеком. Уклон определенных маршей рассчитывается отдельно в зависимости от количеств и высоты ступеней. Если у вас есть готовый проект, то угол лестницы определяется неимоверно просто.

На схеме можно увидеть, какие углы наклона лестницы подходят для использования, а какие являются недопустимыми

Высота ступеней будет идеальной при значении 150 – 180 мм, ширина – 280 – 300 мм. Придерживаясь таких стандартов, угол наклона можно рассчитать по формуле: 2х + у = 580/660 мм, где х – это высота ступеней, а у – ширина. При размере ступеней меньше 145 мм, нужно использовать другую формулу: х + у.

В вышеприведенных формулах используют ширину, которая равняется среднему размеру стопы человека, и высоту, соответствующую размеру шага. Из этого можно сделать вывод, что чем ниже ступенька, тем шире она должна быть, и наоборот.

Угол наклона лестницы по ГОСТ

Думая о строительстве лестницы в своем доме, нужно помнить, что изготовляться они должны по ГОСТ и СНИП, основные положения которых говорят о :

  • Если в доме более двух этажей, то лестницы должны иметь один пролет;
  • Ширина конструкции, для прохождения одного человека, должна быть не меньше 80-ти см, а для прохождения 2-х людей – не менее 1-го метра;
  • Марши должны иметь не менее 3-х и не более 18-ти ступеней;
  • Интересный факт! Количество ступенек в марше лучше делать нечетным, так как людям комфортней начинать и завершать подъем или спуск по лестнице одной и той же ногой.

  • Уклон лестничной конструкции нужно делать не более 1:1 (угол подъема должен составлять 45°) и не менее 1:2 (угол подъема — 26° и 40′).При подъеме по уклону больше 50˚ используют лестницы приставного типа, для подъема по склону менее 5˚ – используют пандусы. Самыми удобными считаются лестничные конструкции, имеющие уклон 26°7’/30°.

Угол наклона приставной лестницы

Приставная лестничная конструкция упирается в пол и в стену тетивами так, чтобы полностью сохранять устойчивость и в тоже время предоставить возможность подняться к труднодоступному месту.

Угол наклона приставной лестничной конструкции составляет около 60 – 75˚, поэтому подъем и спуск по такой конструкции довольно затруднителен, а перенос каких-либо грузов – вообще невозможен.

Видео

Из видео вы узнаете, как правильно смонтировать лестницу на чердак, а также различные тонкости, которые необходимо учитывать при монтаже.

Ничего сложного в проектировании лестницы нет. Главное – это следуйте формулам и установленным правилам, правильно рассчитайте ширину и длину конструкции в общем, а также количество ступней и угол наклона. Грамотно сконструированная и добротно смонтированная лестница прослужит вам долгие годы.

Комплект для винтовой лестницы из оцинкованной стали 60 дюймов D

Оцинкованная внешняя винтовая лестница создается путем производства винтовой лестницы из углеродистой стали. Затем, чтобы подготовить лестницу для наружного использования, она проходит «процесс горячего цинкования», который включает в себя многочисленные этапы подготовки деталей для погружения в чан с горячим цинком. Цинк покрывает каждый дюйм лестницы, образуя защитный барьер от элементов. Этот процесс создает не требующий обслуживания барьер, предотвращающий ржавчину винтовой лестницы, что делает ее отличным выбором для использования вне помещений.

Этот комплект, соответствующий нормам, разработан в соответствии с Универсальным строительным кодексом (UBC), Международным кодексом пожарной безопасности (IFC), Международным кодексом администраторов зданий (BOCA) и Международным жилищным кодексом (IRC). Всегда уточняйте у местного специалиста по обеспечению соблюдения местных правил требования местного законодательства.

Поверхность:

Процесс горячего цинкования оканчивается серым индустриальным цветом, который ищут некоторые клиенты, который фактически связывает сталь с цинковым сплавом.Покрасить оцинковку можно у себя дома, если правильно подготовить поверхность и использовать подходящую краску. В процессе горячего цинкования используется многоступенчатый процесс подготовки стали, и эти лестницы выполняются с очень высоким качеством ухода. Используется горячий щелочной раствор, затем разбавленный раствор кислоты и, наконец, погружение во флюс или нагретую ванну с раствором хлорида цинка и аммония, который обеспечивает полное удаление всей ржавчины, краски, масла и т. Д. Все эти этапы очистки гарантируют, что между сталью и цинковым сплавом может возникнуть надлежащая связь, которая химически связывает цинковую защиту со сталью.Наконец, каждая отдельная деталь проверяется вручную на качество и на предмет отсутствия острых краев после цинкования.

Стандартный комплект для винтовой лестницы из оцинкованной стали диаметром 60 дюймов. , подчеркивает линии для общего законченного вида.

  • Открытые концы протектора
  • Круглые алюминиевые балясины 1 дюйм
  • Карманы для балясин — которые позволяют устанавливать балясины внутри угла протектора
  • Покрытие протектора с ромбовидным рисунком обеспечивает нескользящую поверхность, обеспечивая архитектурный стиль.
  • Комплект спиральной лестницы, соответствующий нормам оцинковки, включает:

    • Горячее цинкование (промышленный серый цвет)
    • Центральная колонна, опорная плита и верхняя крышка
    • Круглые балясины с внешним диаметром 1 дюйм (по 1 на ступень )
    • Центральные балясины для уменьшения расстояния между балясинами до менее 4 дюймов
    • Алюминиевый поручень с внешним диаметром 1-1 / 2 дюйма
    • Перила платформы — рама 1 дюйм x 1 дюйм с круглыми балясинами 1 дюйм, платформа (квадратная)
    • 40-дюймовая удлиненная колонна

    Диапазон высоты Количество подъемов / ступеней Градус вращения Минимальный размер готового проема Размер платформы Свободная пешеходная дорожка
    85 дюймов — 95 « 10/9 270 ° 62″ x 62 « 31″ x 31 « 26″
    93 «- 104» 11/10 9007 0 300 ° 62 «x 62» 31 «x 31» 26 «
    101″ — 114 « 12/11 330 ° 62″ x 62 « 31 «x 31» 26 «
    110″ — 123 « 13/12 360 ° 62″ x 62 « 31″ x 31 « 26″
    119 » — 133 « 14/13 390 ° 62″ x 62 « 31″ x 31 « 26″
    127 «- 142» 15/14 420 ° 62 «x 62» 31 «x 31» 26 «
    136″ — 152 « 16/15 450 ° 62″ x 62 « 31″ x 31 « 26 «

    Мобильная лестничная стойка и платформы

    Мобильная лестничная стойка (рис. 1) подвижная фиксированная высота, самонесущая лестница, состоящая из широких плоских ступеней в виде шаги, которые дают доступ к Верхнему шагу. Сборка может включать поручни и предназначены для использования одним человеком. См. Рис. дополнительные примеры мобильных лестничных стоек.

    Мобильная платформа с лестницей (рис. 2) — это подвижная платформа с фиксированной высотой, самонесущий блок, имеющий один или несколько постоянных уровней и предоставляемый со средствами доступа или выхода на платформу или платформы.В сборка может включать поручни и / или ограждения и может быть спроектирована так, чтобы разместить одного или нескольких человек. См. Рис. 4 для дополнительных примеров Мобильные лестничные площадки.

    Требования ко всем мобильным лестничным клеткам и платформам

    Конструктивный коэффициент запаса прочности для этого класса изделий равен 4. В другими словами, блоки должны быть способны поддерживать в 4 раза больше своих номинальных значений. Нагрузка.

    Все резьбовые соединения, используемые при строительстве мобильных лестничных стоек и платформ, должны быть самоблокирующимися.

    На всех открытых поверхностях не должно быть острых краев и заусенцев.

    Особенности конструкции — мобильные лестничные стойки

    Номинальная нагрузка для мобильной лестничной стойки должна составлять не менее 300 фунтов. Этот рейтинг основан на общем весе одного рабочего, материалов. и оборудование.

    Ступеньки должны быть шириной не менее 16 дюймов и иметь прочная нескользящая поверхность. Противоскользящая особенность может быть неотъемлемая часть поверхности, или может иметь углубления, накатку, дробеструйная обработка, нанесение покрытий, металлическое напыление или противоскользящие ленты.

    Ступени должны быть равномерно расположены и располагаться с подъемом (вертикальным шаг) не более 10 дюймов, а глубина не менее 7 дюймы. Наклон (угол) стрингера ступеньки, на который ступеньки угол наклона не должен превышать 60 градусов от горизонтали.

    Поручни, если они используются, должны иметь высоту по вертикали в пределах 29 От 1/2 до 37 дюймов по вертикали (90 градусов) от переднего края шага.

    Все стоячие места мобильной лестничной стойки должны быть расположены по периметру базовой рамы, чтобы снизить опасность опрокидывания.

    Лестничные стойки с высотой верхней ступеньки от 4 футов до 10 футов должны быть снабжены поручнями. Использование подвижных ворот или нежестких элементов, такие как цепи, разрешено для специальных применений.

    Лестничные стойки с верхней ступенькой высотой более 10 футов должны иметь верхнюю Ступенька защищена с трех сторон поручнем высотой по вертикали минимум 36 дюймов. Верхние ступеньки высотой 20 дюймов и более спереди на спина, должна быть снабжена средней и бортовой перилами.Специальное использование применения, использование съемных ворот или нежестких элементов, таких как цепи, разрешено.

    На мобильных лестничных стойках, снабженных колесами или роликами, колеса или ролики, поддерживающие агрегат, должны выдерживать четырехкратную пропорциональная доля номинальной нагрузки агрегата плюс их пропорциональная доля от веса агрегата. Кроме того, размер, количество и тип ролики должны обеспечивать маневренность незанятого агрегата. В система колеса / ролика также должна быть оборудована системой, препятствующей горизонтальное перемещение агрегата.

    Конструктивные особенности — мобильные платформы для лестниц

    Номинальная нагрузка мобильной лестничной платформы должна быть не менее «x» умножить на 300 фунтов в зависимости от предполагаемого количества рабочих (x), каждый имеет общий вес, включая материалы и оборудование 300 фунты.

    Ступеньки должны быть не менее 16 дюймов в ширину, а платформа — не менее 18 дюймов в ширину. Ступеньки, стоячие уровни и / или Платформа (и) должны быть имеет прочную нескользящую поверхность.Нескользящий особенность может быть неотъемлемой частью поверхности или может быть обеспечена ямки, накатка, дробеструйная обработка, нанесение покрытия, напыление металла или противоскользящие ленты.

    Ступени должны быть равномерно расположены и располагаться с подъемом (вертикальным шаг) не более 10 дюймов, а глубина не менее 7 дюймы. Предпочтительный уклон (угол) стрингера ступени, к которому прилагаемые ступеньки ограничены углом не более 60 градусов от горизонтальный.Если это нецелесообразно, используйте более крутой склон (до 70 градусов) или можно использовать лестницу с вертикальными перекладинами. В этом случае, устойчивость устройства к опрокидыванию при доступе пользователя к блок должен быть рассмотрен проектировщиком.

    Поручни, если они используются, должны иметь высоту по вертикали в пределах 29 От 1/2 до 37 дюймов по вертикали (90 градусов) от переднего края шага.

    Все стоячие места мобильной лестничной стойки должны быть расположены по периметру базовой рамы, чтобы снизить опасность опрокидывания.

    Лестничные платформы с высотой верхней ступеньки от 4 футов до 10 футов должны быть снабжены поручнями. Использование ворот сдвижных или нежестких члены, такие как цепочки, разрешены для приложений специального использования. Поручни в области платформы над ровной поверхностью должны иметь высоту не менее 36 дюймов и включают среднюю перила.

    Лестничные платформы с платформой высотой более 10 футов должны иметь Поручни и бортики на открытых сторонах и концах платформы.Ограждение должно иметь высоту 42 дюйма 3 дюйма, включая Промежуточный рельс примерно на полпути между верхним рельсом и рабочим рельсом. поверхность. В приложениях специального назначения использование съемных ворот или нежесткие элементы, такие как цепи, разрешены.

    Требуются колеса и ролики, поддерживающие передвижную лестницу. для поддержки четырехкратной пропорциональной доли номинальной нагрузки агрегата плюс их пропорциональная доля веса устройства. В дополнение размер, количество и тип колес должны обеспечивать маневренность незанятая единица.Система колеса / ролика также должна быть оборудована система, препятствующая горизонтальному перемещению агрегата.

    Характеристики продукта

    Мобильные лестничные стойки и мобильные лестничные платформы, соответствующие требованиям с основным стандартом безопасности, ANSI-ASC A14.7, должны пройти различные тесты стабильности и нагрузки. Кроме того, на продукте этикетки должны пройти различные испытания на долговечность в отношении влажности, прочность сцепления, загрязнение водой и температура.Только когда конструкция производителя соответствует этим проверочным испытаниям. допустимо ли размещать этикетку соответствия или указание в руководство по продукту, соответствие которому было достигнуто.

    Тем не менее, пользователям рекомендуется, чтобы требования не означают, что блок не может быть опрокинут в том виде, в котором он есть случай, когда имеет место серьезное неправильное использование агрегата. По аналогии, соответствие требованиям нагрузочных испытаний не означает, что конструктивные разрушения не произойдет в случае сильной перегрузки агрегата.

    Правильный уход и использование

    Производитель мобильной лестничной стойки или платформы для лестничных Требуется предоставить инструкции по техническому обслуживанию для каждого устройства. Эти инструкции должны касаться процедур визуального осмотра, общего техническое обслуживание и правильные инструкции по затяжке резьбовых соединений. Пользователи должны прочитать и понять инструкции пользователя перед разрешено использовать передвижную лестничную стойку или передвижную лестничную стойку Платформа. В качестве альтернативы работодатели должны инструктировать сотрудников по правильное использование агрегатов до разрешения использования.

    При получении после отправки и перед каждым периодом использования каждый Передвижная лестничная стойка или лестничная стойка Платформа должна быть визуально осмотрены на предмет повреждений, например необычного износа, износа или коррозии. Все ослабленные болты, гайки или соединения необходимо затянуть. Все резьбовые крепежные детали должны быть снабжены фиксирующими элементами. Это владельцы ответственность за соблюдение требований производителя инструкции по поддержанию качества и исправности агрегата.

    Агрегаты, поврежденные или ослабленные по любой причине, не должны использоваться. до завершения ремонта. Установки, поврежденные в результате их чек и / или изношенные до невозможности ремонта, должны быть удалены из эксплуатации и уничтожен.

    Общее обслуживание мобильной лестничной стойки или платформы включает: очистка, смазка, покраска и замена этикеток на продукте и маркировка, а также колеса, ролики и резиновые прокладки.

    Запрещается подниматься на поврежденную лестничную стойку или платформу лестничной стойки.

    Лестничные стойки и лестничные площадки Запрещается перемещать платформы, когда они заняты.

    Агрегаты не должны загружаться сверх их номинальной грузоподъемности.

    Материалы и / или оборудование нельзя хранить на ступеньках или платформе подразделения.

    Дополнительная высота не может быть получена путем добавления каких-либо приставок или предметов, размещаемых на устройстве.

    Пользователи должны удалить со своей обуви посторонние материалы, такие как грязь или жир, перед восхождением или установкой.

    Поручни, если они есть, следует использовать при подъеме или по убыванию.Пользователь должен стоять лицом к ступенькам при подъеме или спуске. за исключением случаев, когда наклон ступеней на 50 градусов или меньше выше горизонтальный.

    При наличии электрических линий принять надлежащие меры безопасности, чтобы избежать контакт с проводниками под напряжением, изолированными или неизолированными, должен быть принимать во избежание поражения электрическим током или поражения электрическим током.

    Занятые единицы не должны размещаться перед дверью, если только дверь закреплено в открытом положении, заперто, обслуживается или забаррикадировано.

    Превышение дальности при нахождении на устройстве может вызвать нестабильность и привести к Осень. Всегда размещайте агрегат в непосредственной близости от работы. Спускаться из устройство и переместите его во избежание чрезмерного вытягивания.

    Используйте лестничные стойки и лестничные платформы только на ровных поверхностях. Их нельзя использовать на неровных или наклонных поверхностях.

    Доступ к ступенькам или платформам или выход из них с любой другой возвышенной поверхность запрещена, если блок не был надежно закреплен против движения.

    Пользователям не разрешается стоять на компонентах устройства, кроме ступеней или платформы. Этикетки и маркировка на продукте

    На каждом устройстве должна быть указана информация о продукте производителя, включая:

    1. Название или логотип производителя или дистрибьютора;
    2. Месяц и год выпуска;
    3. и максимальная номинальная нагрузка
    Кроме того, с помощью этикеток и маркировок должны быть рассмотрены следующие вопросы безопасности:
    1. Визуальный осмотр
    2. Техническое обслуживание
    3. Превышение
      • Пример: ВНИМАНИЕ — чрезмерный вылет вызывает опасность опрокидывания
    4. Участие блокирующего механизма
      • Пример: ВНИМАНИЕ! Перед подъемом на
      • убедитесь, что запорный механизм включен.
    5. Держаться за поручни при подъеме и спуске;
    6. Соответствующие поверхности для стоячих мест
    7. Ориентация на пользователя во время подъема и спуска
      • Пример: ОСТОРОЖНО — Подниматься и держаться за поручни для забора лестницы при подъеме и спуске

    Применимые стандарты безопасности

    Требования к безопасности и конструкции для мобильных лестничных и передвижных стоек. Платформы лестничных стоек можно найти в следующем стандарте:

    Общий контрольный список для проверки лестниц и образец языка отчетности.

    Пересмотрено 10.02.2008

    Лестницы — одно из самых опасных мест в доме, и лестницы часто падают. фатальный. Ниже приведены некоторые дополнительные советы (основанные в основном на материалах США и Канады. строительные нормы и правила) для проверки лестницы с последующим предложением некоторых формулировок (повествования) для написания отчета. Этот уровень проверки выходит далеко за рамки того, что инспектор сделает общий осмотр дома и намного превосходит стандарты практики InterNACHI. Ссылка на США.Только версию можно найти в конце этого документа.

    Используются сокращения для США «США» и Канады «CA».

    ПОРУЧНИ:

    Определите, должны ли лестницы иметь поручни.

    США и Калифорния: Любая лестница с 4 или более подступенками должна иметь поручень как минимум на одна сторона.

    Измерьте высоту поручня.

    Высота перил измеряется вертикально от наклонной плоскости, примыкающей к носик протектора или передняя кромка.

    США: Высота поручня должна быть не менее 34 дюймов и не более 38 дюймов. (Исключение: если между маршами есть непрерывный переход поручней, высота поручня на переходе может быть больше максимальной.)

    CA: Высота поручня должна быть не менее 800 мм, но не более 965 мм.

    Проверить целостность.

    Поручень должен быть непрерывным по всей длине лестничного марша, измеряется от точки прямо над верхним подступенком до точки прямо над нижний подступенок пролета.Непрерывность может быть прервана новой публикацией по адресу очередь.

    US: Улитка, начальная ступенька или стрелочный перевод могут быть установлены поверх самого нижнего протектора.

    CA: дверной проем или лестничная площадка могут прервать соединение.

    Проверить окончание поручня.

    США: Поручни должны заканчиваться у новой стойки или стены.

    CA: Поручни должны заканчиваться таким образом, чтобы не мешать движению или создавать опасность.

    Проверить зазор поручня.

    США: Перила, прилегающие к стене, должны иметь пространство не менее 1 1⁄2 дюйма. между стеной и поручнями.

    CA: Между перилами, примыкающими к стене, должно быть расстояние не менее 50 мм. стена и поручни, или 60 мм, если поверхность за поручнем шероховатая или абразивный.

    Проверьте крепление поручня к стене.

    США: поручень должен иметь приспособления для крепления на конструкцию. стена — сосредоточенная нагрузка в 200 фунтов, приложенная в любой точке в любом направлении.

    CA: Поручень должен иметь крепежные приспособления для переноса на несущую конструкцию. стена сосредоточенная нагрузка CA: 0,9 кН, приложенная в любой точке в любом направлении. Расстояние между точками крепления не должно превышать 1,2 м. Первое приложение точка должна находиться на расстоянии не более 300 мм от конца поручня. Если прикреплен к деревянным конструктивным элементам крепеж должен состоять не менее чем из 2 деревянных винты в каждой точке, проникая в массивную древесину не менее 32 мм.

    ШИРИНА ЛЕСТНИЦЫ:

    США: Когда поручень установлен только с одной стороны, минимальная ширина в свету высота лестницы на высоте поручня и ниже не должна быть меньше 31 1⁄2 дюйма. При установке перил с обеих сторон минимальная ширина лестницы в свету высота поручня и ниже должна быть не менее 27 дюймов.

    CA: По крайней мере, с одной стороны лестницы менее 1100 должны быть предусмотрены поручни. мм в ширину.Поручни должны быть предусмотрены с обеих сторон шириной 1100 мм или больше. По обеим сторонам криволинейной лестницы любого типа должны быть предусмотрены поручни. ширину, за исключением жилых единиц.

    Измерьте ширину лестницы.

    США: лестницы должны быть шириной не менее 36 дюймов. Это измеряется во всех точках выше высоты поручня и ниже требуемой высоты перемычки. Для спирали лестницы должны быть шириной не менее 26 дюймов на высоте и ниже поручень.

    CA: Требуемая выходная лестница должна иметь ширину не менее 900 мм. По меньшей мере одна лестница между каждым уровнем этажа в жилом доме и внешняя лестница обслуживающая отдельное жилище, за исключением обязательной лестницы выхода, должна иметь ширину не менее 860 мм.

    Измерьте выступы поручней.

    США: Поручни не должны выступать более чем на 4 1⁄2 дюйма по обе стороны от лестница.

    CA: Поручни не должны выступать более чем на 100 мм с обеих сторон лестницы.

    Измерьте другие прогнозы.

    Ограничения по ширине основаны на движениях тела человека при ходьбе. лестница.

    США: выступы на 4 1⁄2 дюйма или менее, расположенные ниже поручня, включая ступени, обрезки, стрингеры или другие предметы разрешены.

    CA: выступы на 100 мм или менее ниже поручня в j8. необходимая ширина лестницы разрешены.

    ПОДЪЕМНИКИ И ПУТИ:

    Измерьте высоту подступенка.

    США: минимальная высота подступенка составляет 4 дюйма, а максимальная — 7 3/4 дюйма. Для винтовой лестницы максимальный подъем составляет 9 1⁄2 дюйма.

    CA: Минимальная высота подступенка Высота подступенка составляет 125 мм, а максимальная — 200 мм. Для изогнутых или винтовых лестниц подъем должен составлять от 125 мм до 180 мм.

    Измерьте разницу между высотами подступенка.

    США: Наибольшая высота подступенка в пределах любого лестничного марша не должна превышать наименьший более чем на 3/8 дюйма.

    CA: Наибольшая высота подступенка в пределах любого лестничного марша не должна превышать наименьший более чем на 6 мм.

    Измерьте глубину протектора.

    США: Минимальная глубина протектора составляет 10 дюймов.

    CA: Минимальная глубина протектора составляет 235 мм, а максимальная глубина протектора составляет 355 мм. Минимальный ход — 210 мм, максимальный — 355 мм.

    Измерьте разницу между глубиной протектора.

    США: Наибольшая глубина проступи в пределах любого лестничного марша не должна превышать наименьший более чем на 3/8 дюйма.Для мотальных машин это измеряется на уровне 12 дюймовая прогулочная линия.

    CA: Наибольшая глубина проступи в пределах любого лестничного марша не должна превышать наименьший более чем на 6 мм.

    Осмотрите ступени винтовой лестницы.

    США: У винтовых лестниц все ступени должны быть идентичными. Каждый протектор должен иметь глубина протектора не менее 7 1⁄2 дюйма на расстоянии 12 дюймов от более узкого края.

    CA: Для винтовых лестниц минимальный пробег всех ступеней должен быть не менее 150 мм, и средний пробег не менее 200 мм.

    Осмотрите ступеньки забежной ступени.

    США: Для забежных лестниц глубина ступеней должна быть не менее 10 дюймов. в точке в 12 дюймах от той стороны, где ступеньки наиболее узкие. Забежные ступени должен иметь глубину не менее 6 дюймов в любой точке.

    CA: Если ступени или забежные ступени, расположенные под углом, встроены в лестницу, ступени в наборах наклонных ступеней или забежных ступеней в марше должны поворачиваться в одном направлении. Комплект намотчиков не должен поворачиваться более чем на 90 градусов.Повороты намоточного типа в лестницах ограничены только 30 или 45 градусами. Пробег должен быть не менее 280 мм измеряется на расстоянии 230 мм от поручня на узком конце протектора.

    Проверить уклон.

    US: Подходящая поверхность ступеней и площадок лестницы должна быть наклонной. не круче 1⁄4 дюйма по вертикали при 12 дюймах по горизонтали (уклон 2%).

    CA: Поперечный уклон ступеней и площадок не должен превышать 1: 100 (уклон 1%).

    Проверить нагрузки.

    США: минимальная сосредоточенная нагрузка на ступеньки лестницы (на площади 4 квадратных дюйма) составляет 300 фунтов.

    CA: Нагрузка на лестницу должна быть рассчитана на прочность и жесткость при единообразные критерии нагрузки для поддержки 1,9 кПа лестниц, обслуживающих жилую единицу.

    США и Калифорния: проверьте, нет ли трещин, повреждений или ослабленных ступеней.

    ЗНАЧИТЕЛЬНАЯ ИЛИ ВЕДУЩАЯ КРАЯ:

    США: На лестницах со сплошными подступенками должен быть выступ не менее 3⁄4 дюйм и не более 1 и 1⁄4 дюйма.Радиус изгиба носа должен быть не больше 9/16 дюйма. При глубине рисунка протектора протектор не требуется. составляет 11 дюймов или больше.

    CA: Носовая часть ступеней со скошенной или закругленной кромкой не должна превышать 25 мм по горизонтали. Передний край ступени лестницы должен иметь радиус или фаску от 6 мм. и 10 мм в горизонтальном направлении.

    ОХРАНА:

    Осмотрите охранников.

    Охранники должны быть сконструированы таким образом, чтобы взрослые не могли упасть на них и дети от ползания по ним.Высота ограждения измеряется по вертикали. от наклонной плоскости, примыкающей к носовой или передней кромке протектора.

    Проверить прочность ограждения.

    США: Расчетная прочность ограждения должна выдерживать сосредоточенную нагрузку в 200 фунтов. наносится в любой точке в любом направлении вдоль поручня или верхней части ограждения.

    CA: Расчетная прочность ограждения должна выдерживать горизонтальную нагрузку 0,5 кН / м. или сосредоточенная нагрузка 1,0 кН, приложенная внутрь или наружу в любой точке наверху охранника.Верх ограждения должен противостоять равномерно распределенному вертикальному нагрузка 1,5 кН / м.

    США: Промежуточные перила или балясины должны выдерживать горизонтальное нагрузка 50 фунтов на площадь, равную одному квадратному футу.

    CA: ограждение должно выдерживать горизонтальную нагрузку, приложенную внутрь или наружу к элементы внутри ограждения, в том числе сплошные панели и пикеты, приложены 0,5 кН шириной более 300 мм и высотой 300 мм с включением не менее 3 балясины.

    Измерьте высоту фальшпола.

    Все палубы и подъезды, в том числе с защитой от насекомых, площадки, балконы, антресоли, галереи, пандусы или фальшполы, расположенные более 30 дюймов (США), 1,2 м (CA), над полом или землей должны иметь ограждения. Нужна охрана на приподнятых этажах, потому что падение с такой высоты может привести к травме.

    CA: Если внутренняя лестница имеет более двух подступенков, стороны лестницы и уровень лестничной площадки или пола вокруг лестничной клетки должен быть защищен охраной с каждой стороны, не защищенной стеной.

    Измерьте высоту ограждения.

    США: минимальная высота горизонтального ограждения должна составлять 36 дюймов. Открытые стороны лестниц с общей высотой более 30 дюймов над полом или землей должны иметь ограждения не менее 34 дюймов в высоту.

    CA: Минимальная высота внутренних защитных ограждений должна составлять 900 мм. Где пешеходная поверхность, обслуживаемая охраной, находится не более чем на 1800 мм над готовой на уровне земли минимальная высота наружного ограждения должна быть 900 мм; иначе, минимальная высота для всех наружных ограждений должна быть 1070 мм.Максимум высота необходимого щитка на площадке должна быть не более 1070 мм.

    Проверить на наличие повреждений.

    США и Калифорния: проверьте, нет ли трещин, ослабленных или отсутствующих промежуточных направляющих.

    Проверьте лестничный эффект.

    США и Калифорния: Охранники не должны иметь горизонтальных или орнаментальных узоров, членов, насадки или отверстия, облегчающие лазание.

    Осмотрите стекла в щитках.

    США: Стекло, используемое в качестве узла поручня или ограждения, должно быть изготовлено из одинарного полностью закаленного стекла, ламинированного полностью закаленного стекла или ламинированного термоупрочненное стекло.Минимальная номинальная толщина должна составлять ¼ дюйма. Каждый установленное стекло безопасного остекления должно иметь обозначение производителя, которые должны быть подвергнуты кислотному травлению, пескоструйной очистке, керамическому обжигу, лазерному травлению, тиснению, или того типа, который однажды был применен, не может быть удален без уничтожения.

    CA: Стекло в ограждениях должно быть армированным стеклом или безопасным стеклом из ламинированного или закаленный тип.

    СФЕРЫ:

    США: Горизонтальные ограждения на фальшполах, балконах и подъездах должны иметь промежуточные рельсы или декоративные ограждения, не пропускающие 4-дюймовые сфера диаметра.

    CA: отверстия в любом ограждении должны быть такого размера, чтобы препятствовать проходу сферического объекта диаметром 100 мм, если не может быть показано, что не представляет опасности.

    США: Открытые стояки не должны пропускать сферы диаметром 4 дюйма. На лестницы с общим подъемом 30 дюймов и менее, размер открытого подступенка не ограничено.

    США: Треугольная область, образованная ступенькой, подступенком и ограждением, не должна пропускать проход сферы диаметром 6 дюймов.

    США: проемы в ограждениях по бокам ступеней лестницы не должны пропускать проход сферы диаметром 4 3/8 дюйма.

    РУЧКА:

    Осмотрите ручку поручня. Он должен быть легко схвачен поручень по всей длине. Форма рукоятки должна обеспечивать удобный захват поверхность. Это должно позволить пользователю постоянно сохранять естественный захват. на поручне, не выкручивая пальцы и не требуя отпускания.Рукоятка может быть круглым или некруглым.

    США: Круглая рукоятка должна иметь поперечное сечение не менее 1 1⁄4 дюйма. и максимум 2 дюйма. Все поручни должны быть одинаково доступны для 2-дюймовая круглая рукоятка.

    CA: Круглая рукоятка должна иметь поперечное сечение минимум 30 мм и максимум 43 мм.

    США: Рукоятка некруглой формы с периметром минимум 4 дюйма и максимум 6 1⁄4 дюйма должны иметь максимальное поперечное сечение 2 1⁄4 дюйма.Некруглый на рукоятке с периметром более 6 1⁄4 дюйма должен быть палец, который можно хватать выемка с двух сторон

    CA: Рукоятка некруглой формы с периметром минимум 100 мм и максимум 125 мм должно иметь максимальное поперечное сечение 45 мм.

    ВЫШЕ И НИЖЕ:

    Измерьте высоту над лестницей. Измеряется вертикально от наклонного плоскость, прилегающая к носку проступи или от поверхности пола площадки или площадки.

    США: Высота во всех частях лестницы не должна быть меньше 6 футов 8 дюймы. Высота над винтовой лестницей должна составлять не менее 6 футов 6 дюймов.

    CA: высота потолка не должна быть меньше 1950 мм для лестниц в жилом помещении. единиц и 2050 мм для лестниц вне жилых единиц.

    Осмотрите под лестницей.

    США: Закрытое доступное пространство под лестницей должно быть защищено закрытым сторона с гипсокартоном 1/2 дюйма.

    США и Калифорния: проверьте, нет ли повреждений от воды в нижней части подножек лестницы.

    США и Калифорния: проверьте под лестницей на предмет плесени и повреждений, вызванных заражением насекомыми.

    Проверить заземление.

    CA: Внешние деревянные ступеньки не должны касаться земли, если только обработать консервантом для древесины.

    US: Деревянные элементы лестницы, контактирующие с землей или с бетоном. подверженные воздействию погодных условий, должны быть из одобренной древесины, обработанной консервантами под давлением. подходит для использования с заземлением.

    ПОСАДКИ:

    Осмотрите площадки.

    США и Калифорния: наверху и внизу лестницы требуется пол или площадка. Есть исключение: пол или площадка в верхней части интерьера не требуется. лестничный пролет, включая лестницу в закрытом гараже, при условии, что дверь не перепрыгивать через лестницу.

    CA: Посадка может быть пропущена в верхней части внутреннего пролета, обслуживающего вспомогательный подъезд, кроме пристроенного гаража, при условии, что на лестнице нет более 3-х стояков.

    Осмотрите общий подъем лестницы.

    США: лестница не должна иметь вертикальный подъем более 12 футов между этажами. уровни или площадки.

    CA: Высота лестницы не должна превышать 3,7 м.

    Проверить ширину площадки.

    США: каждая площадка должна иметь ширину не менее 36 дюймов в направлении путешествия. Ширина посадки не должна быть меньше ширины площадки. лестница.

    CA: Площадка должна быть не меньше ширины лестницы. Длина посадки должен быть не менее 860 мм (при посадочном развороте менее 30 градусов в пределах жилого помещения), и не менее 900 мм (при посадочном развороте менее 30 градусов вне жилого помещения. Длина посадки с разворотом 30–90 градусов должны быть не менее 230 мм на внутреннем крае приземления и не менее 370 мм при измерении 230 мм от внутреннего края лестничная площадка или поручень.

    CA: площадка может быть опущена внизу внешней лестницы, предусмотренной там. не является препятствием, таким как ворота или дверь, в пределах ширины 900 мм для лестницы обслуживающий жилую единицу или в пределах 1100 мм шириной для лестниц, не обслуживающих жилая единица.

    ОСВЕЩЕНИЕ:

    Проверьте освещение на лестнице.

    США и Калифорния: Все внутренние и внешние лестницы должны иметь средства для освещения. лестницы, включая площадки и ступени.

    США: Внутренние лестницы должны иметь свет, расположенный на каждой площадке, кроме случаев, когда Свет устанавливается непосредственно над каждой секцией лестницы.

    Проверьте органы управления.

    США и Калифорния: управление освещением на внешней лестнице должно осуществляться изнутри свойство.

    США: Внутренние лестницы с как минимум 6 подступенками требуют настенных выключателей на каждом этаже. уровень, если огни не горят постоянно или не управляются автоматически.

    CA: Внутренние лестницы с 4 или более подступенками должны иметь настенные 3-позиционные переключатели. расположены у изголовья и у подножия каждой лестницы для управления хотя бы одним осветительным прибором.

    США: Внешние лестницы должны иметь свет, расположенный наверху лестницы.

    США: Внешние лестницы с внешнего уровня земли в подвал должны иметь свет внизу лестницы.

    ОБРАЗЕЦ ЯЗЫКА ОТЧЕТОВ

    ПОРУЧНИ:

    Необходим поручень.

    США и Калифорния: необходимы перила. Любая лестница из четырех и более подступенков должна иметь поручень хотя бы с одной стороны. Рекомендуется исправление и дальнейшая оценка.

    Поручень слишком низкий.

    США: высота поручня слишком мала. Высота поручня должна быть не менее 34 дюймов, но не более 38 дюймов. Высота поручня измеряется по вертикали от наклонная плоскость, примыкающая к выступу протектора. Исправление и дальнейшая оценка Рекомендовано.

    CA: Высота поручня слишком мала. Высота поручня должна быть не менее 800 мм, и не более 965 мм. Высота поручня измеряется вертикально от наклонного плоскость, примыкающая к выступу протектора. Рекомендуется исправление и дальнейшая оценка.

    Поручень слишком высокий.

    США: высота поручня неправильная. Поручень должен быть не выше 38 дюймов, но не ниже 34 дюймов. Высота поручня измеряется по вертикали. от наклонной плоскости, примыкающей к выступу протектора.Исправление и дальнейшая оценка Рекомендовано.

    CA: Высота поручня неправильная. Поручень должен быть не выше 965 мм, но не ниже 800 мм. Высота поручня измеряется по вертикали от наклонная плоскость, примыкающая к выступу протектора. Исправление и дальнейшая оценка Рекомендовано.

    Поручень не сплошной.

    US: Поручень не сплошной. Поручень должен быть непрерывным для полная длина лестничного марша, измеренная от точки прямо над верхний подступенок до точки непосредственно над самым нижним подступенком марша.Непрерывность может быть прерван новым постом на повороте. Улитка, начальное ослабление или разворот может быть установлен поверх самой нижней ступени.

    CA: Поручень не сплошной. Поручень должен быть непрерывным для полная длина лестничного марша, измеренная от точки прямо над верхний подступенок до точки непосредственно над самым нижним подступенком марша. Непрерывность может быть прерван новым постом на повороте. Может прерваться дверной проем или лестничная площадка преемственность.

    Неверное окончание поручня.

    US: Неправильное окончание поручня. Поручень должен заканчиваться перемычкой. столб или стена. Рекомендуется исправление и дальнейшая оценка.

    CA: Неправильное окончание поручня. Поручни должны заканчиваться которые не будут препятствовать перемещению или создавать опасность.

    Неправильный зазор поручня.

    США: Неправильный зазор поручня.Поручни, прилегающие к стене, должны Между стеной и поручнями должно быть расстояние не менее 1 1⁄2 дюйма. Рекомендуется исправление и дальнейшая оценка.

    CA: Неправильный зазор поручня. Поручни, прилегающие к стене, должны расстояние между стеной и поручнем должно составлять не менее 50 мм или 60 мм. если поверхность за поручнем шероховатая или абразивная. Исправление и далее оценка рекомендуется.

    Крепление поручня — дефект.

    US: Крепление поручня является дефектом. Поручень должен иметь крепление. устройства для передачи на несущую стену приложенной сосредоточенной нагрузки в 200 фунтов в любой точке в любом направлении.

    CA: Крепление поручня неисправно. Поручень должен иметь крепление. устройства для передачи на несущую стену сосредоточенной нагрузки CA: приложенная 0,9 кН в любой точке в любом направлении. Расстояние между точками крепления не должно быть больше. чем 1.2 м друг от друга. Первая точка крепления должна находиться на расстоянии не более 300 мм от конец поручня. При креплении к деревянным конструктивным элементам крепеж должен состоять как минимум из 2 шурупов в каждой точке, проникая не менее 32 мм в массивную древесину.

    ШИРИНА ЛЕСТНИЦЫ:

    Неверная ширина лестницы.

    США: лестницы должны быть шириной не менее 36 дюймов. Это измеряется во всех точках выше высоты поручня и ниже требуемой высоты перемычки.Для спирали лестницы должны быть шириной не менее 26 дюймов на высоте и ниже поручень.

    CA: Требуемая выходная лестница должна иметь ширину не менее 900 мм. По меньшей мере одна лестница между каждым уровнем этажа в жилом доме и внешняя лестница обслуживающая отдельное жилище, за исключением обязательной лестницы выхода, должна иметь ширину не менее 860 мм.

    Неверная ширина лестницы с поручнем.

    США: Когда поручень установлен только с одной стороны, минимальная ширина в свету высота лестницы на высоте поручня и ниже не должна быть меньше 31 1⁄2 дюйма. При установке перил с обеих сторон минимальная ширина лестницы в свету высота поручня и ниже должна быть не менее 27 дюймов.

    CA: По крайней мере, с одной стороны лестницы менее 1100 должны быть предусмотрены поручни. мм в ширину. Поручни должны быть предусмотрены с обеих сторон шириной 1100 мм или больше. По обеим сторонам криволинейной лестницы любого типа должны быть предусмотрены поручни. ширину, за исключением жилых единиц.

    Поручень выступает слишком далеко.

    США: Поручни не должны выступать более чем на 4 1⁄2 дюйма по обе стороны от лестница.

    CA: Поручни не должны выступать более чем на 100 мм с обеих сторон лестницы.

    Дефект выступа.

    Ограничения по ширине лестницы основаны на движениях тела как человека. ходит по лестнице.

    США: выступы на 4 1⁄2 дюйма или менее, расположенные ниже поручня, включая ступени, обрезки, стрингеры или другие предметы разрешены.

    CA: выступы на 100 мм или менее ниже поручня в j8. необходимая ширина лестницы разрешены.

    ПОДЪЕМНИКИ И ПУТИ:

    Неверная высота подступенка.

    США: минимальная высота подступенка составляет 4 дюйма, а максимальная — 7 3/4 дюйма. Для винтовой лестницы максимальный подъем составляет 9 1⁄2 дюйма.

    CA: Минимальная высота подступенка Высота подступенка составляет 125 мм, а максимальная — 200 мм. Для изогнутых или винтовых лестниц подъем должен составлять от 125 мм до 180 мм.

    Неверная разница высот подступенка.

    США: Наибольшая высота подступенка в пределах любого лестничного марша не должна превышать наименьший более чем на 3/8 дюйма.

    CA: Наибольшая высота подступенка в пределах любого лестничного марша не должна превышать наименьший более чем на 6 мм.

    Неправильная глубина протектора.

    США: Минимальная глубина протектора составляет 10 дюймов.

    CA: Минимальная глубина протектора составляет 235 мм, а максимальная глубина протектора составляет 355 мм. Минимальный ход — 210 мм, максимальный — 355 мм.

    Неправильная разница между глубиной протектора.

    США: Наибольшая глубина проступи в пределах любого лестничного марша не должна превышать наименьший более чем на 3/8 дюйма. Для мотальных машин это измеряется на уровне 12 дюймовая прогулочная линия.

    CA: Наибольшая глубина проступи в пределах любого лестничного марша не должна превышать наименьший более чем на 6 мм.

    Неверный размер ступени винтовой лестницы.

    США: У винтовых лестниц все ступени должны быть идентичными. Каждый протектор должен иметь глубина протектора не менее 7 1⁄2 дюйма на расстоянии 12 дюймов от более узкого края.

    CA: Для винтовых лестниц минимальный пробег всех ступеней должен быть не менее 150 мм, и средний пробег не менее 200 мм.

    Неверный размер ступени забежной лестницы.

    США: Для забежных лестниц глубина ступеней должна быть не менее 10 дюймов. в точке в 12 дюймах от той стороны, где ступеньки наиболее узкие.Забежные ступени должен иметь глубину не менее 6 дюймов в любой точке.

    CA: Если ступени или забежные ступени, расположенные под углом, встроены в лестницу, ступени в наборах наклонных ступеней или забежных ступеней в марше должны поворачиваться в одном направлении. Комплект намотчиков не должен поворачиваться более чем на 90 градусов. Повороты намоточного типа в лестницах ограничены только 30 или 45 градусами. Пробег должен быть не менее 280 мм измеряется на расстоянии 230 мм от поручня на узком конце протектора.

    Склон представляет собой опасность.

    US: Подходящая поверхность ступеней и площадок лестницы должна быть наклонной. не круче 1⁄4 дюйма по вертикали при 12 дюймах по горизонтали (уклон 2%).

    CA: Поперечный уклон ступеней и площадок не должен превышать 1: 100 (уклон 1%).

    Нагрузка на лестницу — дефект.

    США: минимальная сосредоточенная нагрузка на ступеньки лестницы (на площади 4 квадратных дюйма) составляет 300 фунтов.

    CA: Нагрузка на лестницу должна быть рассчитана на прочность и жесткость при единообразные критерии нагрузки для поддержки 1,9 кПа лестниц, обслуживающих жилую единицу.

    ЗНАЧИТЕЛЬНАЯ ИЛИ ВЕДУЩАЯ КРАЯ:

    Неверный выступ или передняя кромка.

    США: На лестницах со сплошными подступенками должен быть выступ не менее 3⁄4 дюйм и не более 1 и 1⁄4 дюйма. Радиус изгиба носа должен быть не больше 9/16 дюйма.При глубине рисунка протектора протектор не требуется. составляет 11 дюймов или больше.

    CA: Носовая часть ступеней со скошенной или закругленной кромкой не должна превышать 25 мм по горизонтали. Передний край ступени лестницы должен иметь радиус или фаску от 6 мм. и 10 мм в горизонтальном направлении.

    ОХРАНА:

    Защита от повреждений.

    США: Расчетная прочность ограждения должна выдерживать сосредоточенную нагрузку в 200 фунтов. наносится в любой точке в любом направлении вдоль поручня или верхней части ограждения.

    CA: Расчетная прочность ограждения должна выдерживать горизонтальную нагрузку 0,5 кН / м. или сосредоточенная нагрузка 1,0 кН, приложенная внутрь или наружу в любой точке наверху охранника. Верх ограждения должен противостоять равномерно распределенному вертикальному нагрузка 1,5 кН / м.

    Прочность промежуточных перил, балясин или элементов ограждения это дефект.

    США: Промежуточные перила или балясины должны выдерживать горизонтальное нагрузка 50 фунтов на площадь, равную одному квадратному футу.КА: Охранник должен сопротивляться горизонтальная нагрузка, приложенная внутрь или наружу к элементам внутри ограждения, включая сплошные панели и пикеты, 0,5 кН, приложенные на максимальную ширину 300 мм и высотой 300 мм накладываются, задействуя не менее 3 балясин.

    Неправильная высота ограждения.

    США: минимальная высота горизонтального ограждения должна составлять 36 дюймов. Открытые стороны лестниц с общей высотой более 30 дюймов над полом или землей должны иметь ограждения не менее 34 дюймов в высоту.

    CA: Минимальная высота внутренних защитных ограждений должна составлять 900 мм. Где пешеходная поверхность, обслуживаемая охраной, находится не более чем на 1800 мм над готовой на уровне земли минимальная высота наружного ограждения должна быть 900 мм; иначе, минимальная высота для всех наружных ограждений должна быть 1070 мм. Максимум высота необходимого щитка на площадке должна быть не более 1070 мм.

    Существует лестничный эффект.

    США и Калифорния: Охранники не должны иметь горизонтальных или орнаментальных узоров, членов, насадки или отверстия, облегчающие лазание.

    Стекло в ограждении неисправно.

    США: Стекло, используемое в качестве узла поручня или ограждения, должно быть изготовлено из одинарного полностью закаленного стекла, ламинированного полностью закаленного стекла или ламинированного термоупрочненное стекло. Минимальная номинальная толщина должна составлять ¼ дюйма. Каждый установленное стекло безопасного остекления должно иметь обозначение производителя, которые должны быть подвергнуты кислотному травлению, пескоструйной очистке, керамическому обжигу, лазерному травлению, тиснению, или того типа, который однажды был применен, не может быть удален без уничтожения.

    CA: Стекло в ограждениях должно быть армированным стеклом или безопасным стеклом из ламинированного или закаленный тип.

    СФЕРЫ:

    Неправильное открытие ограждения.

    США: Горизонтальные ограждения на фальшполах, балконах и подъездах должны иметь промежуточные рельсы или декоративные ограждения, не пропускающие 4-дюймовые сфера диаметра.

    CA: отверстия в любом ограждении должны быть такого размера, чтобы препятствовать проходу сферического объекта диаметром 100 мм, если не может быть показано, что не представляет опасности.

    США: Открытые стояки не должны пропускать сферы диаметром 4 дюйма. На лестницы с общим подъемом 30 дюймов и менее, размер открытого подступенка не ограничено.

    США: Треугольная область, образованная ступенькой, подступенком и ограждением, не должна пропускать проход сферы диаметром 6 дюймов.

    США: проемы в ограждениях по бокам ступеней лестницы не должны пропускать проход сферы диаметром 4 3/8 дюйма.

    РУЧКА:

    Круглая рукоятка неправильная.

    США: Круглая рукоятка должна иметь поперечное сечение не менее 1 1⁄4 дюйма. и максимум 2 дюйма. Все поручни должны быть одинаково доступны для 2-дюймовая круглая рукоятка.

    CA: Круглая рукоятка должна иметь поперечное сечение минимум 30 мм и максимум 43 мм.

    Некруглая рукоятка неправильная.

    США: Рукоятка некруглой формы с периметром минимум 4 дюйма и максимум 6 1⁄4 дюйма должны иметь максимальное поперечное сечение 2 1⁄4 дюйма. Некруглый на рукоятке с периметром более 6 1⁄4 дюйма должен быть палец, который можно хватать выемка с двух сторон

    CA: Рукоятка некруглой формы с периметром минимум 100 мм и максимум 125 мм должно иметь максимальное поперечное сечение 45 мм.

    ВЫШЕ И НИЖЕ:

    Слишком низкий запас по высоте.

    США: Высота во всех частях лестницы не должна быть меньше 6 футов 8 дюймы. Высота над винтовой лестницей должна составлять не менее 6 футов 6 дюймов.

    CA: высота потолка не должна быть меньше 1950 мм для лестниц в жилом помещении. единиц и 2050 мм для лестниц вне жилых единиц.

    Лестница соприкасается с землей.

    CA: Внешние деревянные ступеньки не должны касаться земли, если только обработать консервантом для древесины.

    US: Деревянные элементы лестницы, контактирующие с землей или с бетоном. подверженные воздействию погодных условий, должны быть из одобренной древесины, обработанной консервантами под давлением. подходит для использования с заземлением.

    ПОСАДКИ:

    Посадка отсутствует.

    США и Калифорния: наверху и внизу лестницы требуется пол или площадка.

    Общий подъем лестницы слишком большой.

    США: лестница не должна иметь вертикальный подъем более 12 футов между этажами. уровни или площадки.

    CA: Высота лестницы не должна превышать 3,7 м.

    Неверная ширина площадки.

    США: каждая площадка должна иметь ширину не менее 36 дюймов в направлении путешествия. Ширина посадки не должна быть меньше ширины площадки. лестница.

    CA: Площадка должна быть не меньше ширины лестницы. Длина посадки должен быть не менее 860 мм (при посадочном развороте менее 30 градусов в пределах жилого помещения), и не менее 900 мм (при посадочном развороте менее 30 градусов вне жилого помещения.Длина посадки с разворотом 30–90 градусов должны быть не менее 230 мм на внутреннем крае приземления и не менее 370 мм при измерении 230 мм от внутреннего края лестничная площадка или поручень.

    ОСВЕЩЕНИЕ:

    Неудовлетворительное освещение на лестнице.

    США и Калифорния: Все внутренние и внешние лестницы должны иметь средства для освещения. лестницы, включая площадки и ступени.

    США: Внутренние лестницы должны иметь свет, расположенный на каждой площадке, кроме случаев, когда Свет устанавливается непосредственно над каждой секцией лестницы.

    Неисправность органов управления освещением.

    США и Калифорния: управление освещением на внешней лестнице должно осуществляться изнутри свойство.

    США: Внутренние лестницы с как минимум 6 подступенками требуют настенных выключателей на каждом этаже. уровень, если огни не горят постоянно или не управляются автоматически.

    CA: Внутренние лестницы с 4 или более подступенками должны иметь настенные 3-позиционные переключатели. расположены у изголовья и у подножия каждой лестницы для управления хотя бы одним осветительным прибором.

    Отсутствует свет.

    США: Внешние лестницы должны иметь свет, расположенный наверху лестницы.

    Отсутствует свет.

    США: Внешние лестницы с внешнего уровня земли в подвал должны иметь свет внизу лестницы.

    Авторы этого документа:

    Бенджамин Громицко

    Ник Громицко

    Сборные лестницы, фиксированные вертикальные лестницы, лестницы OSHA, корабельные лестницы


    ИНЖЕНЕРНАЯ СТАЛЬНАЯ ПРОДУКЦИЯ
    Полный каталог продуктов с ценой
    20 Technology Way • West Greenwich, RI 02817
    Бесплатный звонок: (800) 421-0314 • В РИ: (401) 272-4570 • Факс: (401) 421-5679

    Нажмите любое изображение или заголовок с указанием цены и полных спецификаций.

    Сборные лестницы, Фиксированные вертикальные лестницы, лестница OSHA, судовая лестница, лестница BOCA, фиксированная Стальные лестницы,

    Лестница IBC, лестницы док-станции, лестница Lapeyre, стальной переходной мост, рама Лестницы и сварные стальные клетки из
    ваш источник погрузочно-разгрузочного оборудования.

    Судовые лестницы — archtoolbox.com

    Судовые трапы гибридные. Состоящие из лестницы и частично лестницы, они делают вертикальное перемещение более комфортным в механических или служебных помещениях. Судовые лестницы обычно предпочтительнее обычных, так как они больше похожи на лестницы. Обычно они устанавливаются в механических помещениях или на крышах, а также иногда используются для доступа к люкам в крыше.

    Схема размеров судовой лестницы

    Размеры судовых трапов зависят от доступного пространства, поэтому они всегда изготавливаются на заказ. Угол лестницы обычно составляет 60 ° -70 °, и в конструкции должен использоваться минимально возможный угол в этом диапазоне. Вертикальный подъем между ступенями обычно составляет около 9 дюймов. Ширина судовых трапов обычно составляет 24 дюйма, а глубина ступеней — 6 дюймов. Поручни предоставляются всегда. Конечно, при проектировании вам также следует проверять нормы OSHA, а также местные строительные нормы и правила. корабельный трап.

    Следующая диаграмма представляет собой рекомендацию, сочетающую требования IBC и OSHA. Эта диаграмма носит общий характер, поэтому не может применяться ко всем возможным ситуациям. При окончательной доработке дизайна используйте свое профессиональное суждение.

    Размеры судовой лестницы — обязательно ознакомьтесь с действующими правилами OSHA и местными нормативами.

    Требования OSHA к судовым лестницам

    OSHA устанавливает требования к судовым трапам (они называют их судовыми трапами) в разделе 29 CFR 1910.25 ( Stairways ) в соответствии с параграфом (e).OSHA четко указывает, что судовые лестницы следует использовать только там, где вы можете продемонстрировать, что стандартные лестницы не будут работать.

    Общие требования: должны быть выполнены общие требования раздела 1910.25, включая необходимость в ограждениях, поручнях, вертикальном зазоре 6 футов 8 дюймов, однородных ступенях / подступенках и т. Д. Обязательно ознакомьтесь со всеми общими требованиями, когда проектирование судового трапа.

    Динамическая нагрузка: , по крайней мере, в 5 раз превышающая ожидаемую временную нагрузку, но не менее 1000 фунтов точечной нагрузки.

    Наклон: От 50 до 70 градусов от горизонтали.

    Подступенки: открытых стояков с вертикальным подъемом от 6,5 до 12 дюймов. Обратите внимание, что код IBC для пространств I-3 предусматривает максимальную высоту подступенка 9,5 дюймов.

    Протектор: , минимальная глубина 4 дюйма. Обратите внимание, что код IBC для промежутков I-3 требует минимум 5 дюймов.

    Ширина: ширина в свету должна быть не менее 18 дюймов.

    Международный Строительный Кодекс Требования к судовым трапам

    Согласно Международному строительному кодексу 2018, судовые трапы не могут использоваться в качестве средства эвакуации (за одним исключением.) Исключение согласно IBC 2018 1011.15:

    Судовые трапы разрешается использовать в Группе I-3 в качестве компонента средств выхода в диспетчерские или надземные наблюдательные станции площадью не более 250 квадратных футов с не более чем тремя людьми и для доступа к незанятым крышам. .

    Согласно IBC 2018 (1011.15), судовые трапы, обслуживающие группу использования I-3, должны соответствовать следующим требованиям:

    Поручни: должны быть предусмотрены с обеих сторон.

    Ступени: минимальная глубина 5 дюймов.Общая глубина протектора плюс выступ носа должны быть не менее 8,5 дюймов.

    Подступенки: максимальная высота 9,5 дюйма.

    Международный жилищный кодекс Требования к судовой лестнице

    Международный жилой кодекс версии 2018 года не разрешает использовать трап корабля как средство эвакуации, за одним исключением. Согласно IRC 2018 R311.7.12:

    Исключение: Судовые трапы разрешается использовать в качестве элемента эвакуационного выхода для чердаков, антресолей и аналогичных помещений площадью 200 квадратных футов брутто или меньше, которые не обеспечивают исключительный доступ к кухне или ванной.

    Лестницы для жилых судов требуют следующих элементов в соответствии с IRC R311.7.12 2018:

    Поручни: должны быть предусмотрены с обеих сторон на высоте от 30 до 34 дюймов. См. Требования к поручням в R311.7.8.2.

    Ступени: минимальная глубина 5 дюймов. Общая глубина протектора плюс выступ носа должны быть не менее 8,5 дюймов.

    Подступенки: максимальная высота 9,5 дюйма.

    Калькулятор винтовой лестницы

    — геометрия круглой, изогнутой, спиральной и баковой лестницы



    Пояснение к измерениям ходовой части, не включая уширение протектора
    Inside Stringer = точки проступи, вьющиеся вверх и вокруг лестницы ВНУТРИ лестницы от вершины первого подъема до верхнего этажа.
    Наружный стрингер = точки проступи, вьющиеся вверх и вокруг лестницы от вершины первого подъема до верхнего этажа.
    Внутренний отвес = точки протектора вертикально (отвес).
    Внутренний уровень = точки проступи вокруг ВНУТРЕННЕГО УРОВНЯ (или плоского, как отмечено ВОКРУГ на круге на полу).

    Рабочие измерения:

    Внутри Стрингера

    Разметка
    Внешний стрингер

    Разметка
    Внутри отвеса

    Разметка
    Внутренний уровень

    Разметка

    Щелкните левой кнопкой мыши, отпустите и перетащите, чтобы измерить масштаб внутри диаграммы.

    Схема профиля винтовой лестницы с полными размерами

    Поручень винтовой лестницы Калькулятор истинного радиуса Введите фактический подъем поручня для введенного угла поворота.

    Обязательно соблюдайте местные строительные нормы и правила в отношении всех размеров лестницы.

    Что-то построили с помощью наших калькуляторов? Пожалуйста, пришлите фотографии! Посмотреть примеры

    Знайте общие правила и помогите выбрать правильную лестницу

    Понимать основную структуру, стиль и классификацию материалов лестницы, я считаю, что у каждого есть предварительное представление о том, какую лестницу следует выбрать.Чтобы выбрать удобную и подходящую лестницу, прежде чем покупать лестницу, вам также необходимо понять некоторые общие характеристики лестницы.

    1. Спецификация уклона лестницы
    Соединительная линия точек на передней кромке каждой ступеньки лестницы называется линией уклона. Угол между линией откоса и горизонтальной плоскостью — это уклон лестницы. Наклон лестницы обычно составляет от 20 до 45 градусов, чаще всего около 30 градусов.Лестницы для специальных функций требуют разных уклонов. Например, уклон лестницы составляет более 60 градусов, специальные лестницы обычно имеют угол от 45 до 60 градусов, уклон внутренних и наружных ступеней составляет от 14 до 27 градусов, а наклон пандуса обычно составляет 15 градусов. следующее. Если дома есть пожилые люди и дети, рекомендуется, чтобы уклон лестницы не был слишком большим.

    2. Спецификация размера ступеньки
    Размер ступеньки обычно должен соответствовать размеру человеческой ступни.Размер ступеньки включает высоту и ширину. Для взрослых минимальная ширина лестницы должна составлять 240 мм, а удобная ширина — около 300 мм. Высота ступеньки не должна превышать 170 мм, более удобная высота — около 150 мм. Если дома есть пожилые люди или дети, для их удобства рекомендуется устанавливать высоту ступеньки от 150 до 230 мм.

    Кроме того, ступеньки лестницы не могут быть менее 3 ступенек. В противном случае, когда человек смотрит вверх, ступенька стопы не может быть видна по углу зажима для глаз, шаг на пустой ступеньке легко и небезопасно, а переходную платформу необходимо устанавливать, когда количество шагов превышает 18 шагов.

    3. Спецификация ширины лестницы
    Ширина секции лестницы обычно определяется потоком пешеходов, чтобы обеспечить беспрепятственный переход. Как правило, по лестнице одновременно должны проходить как минимум два человека, то есть, когда потоки, идущие вверх и вниз, встречаются в середине лестницы, они могут пройти. Рассмотрим ширину 500-600 мм на лапу. Поток людей в доме относительно невелик, и ширина секции лестницы обычно должна быть больше или равна 1100 мм.

    4. Спецификация ширины лестничной площадки
    Ширина лестничной площадки делится на ширину средней площадки и ширину напольной площадки.

    Добавить комментарий
